Назначение и устройство группы безопасности для котлов отопления, порядок монтажа
Работа отопительной системы — это сбалансированный процесс, контроль которого должен осуществляться в автоматическом режиме. Помимо поддержания оптимального значения температуры воды в трубах, следует предусмотреть меры безопасности при возникновении внештатных ситуаций. В первую очередь – это резкий скачок давления в магистрали. Для этого в отопительный контур устанавливают группу безопасности.
Функциональное назначение
- Температура — от 65°С до 95°С.
- Давление — до 3 атм.
Во многом эти параметры зависят от материала изготовления труб и их физических характеристик.
В открытых системах отопления компенсация происходит за счет расширительного бака. Но если система закрытого типа, то без соблюдения мер безопасности не обойтись.
Большинство газовых котлов и некоторые модели твердотопливных оснащены системой контроля давления и температуры. Но всегда есть вероятность выхода ее из строя. Именно для таких непредвиденных ситуаций необходима установка группы безопасности.
Конструктивно она состоит из следующих элементов:
Манометр
Указывает текущее значение давления в системе. Помимо этого для визуального контроля в приборе предусмотрены дополнительные шкалы максимального и минимального показателей давления.
Воздухоотводчик
При резком повышении температуры воды происходит выделение пара в системе. Для быстрой стабилизации необходимо оперативно вывести излишек воздуха, что и выполняет воздухоотводчик. Дополнительными функциями являются защита элементов отопления от быстрой коррозии, понижение уровня шума при работе системы.
Предохранительный клапан
Нагрев теплоносителя также сопровождается его расширением. Излишек удаляется с помощью предохранительного клапана, который срабатывает при достижении определенного давления. Обычно его настраивают на максимальное значение 2,5-3 атм.
Это является базовой комплектацией группы безопасности. Кроме вышеперечисленных элементов в нее могут входить смесительный узел, дополнительные датчики температуры.
Правильное функционирование группы безопасности во многом зависит от профессиональной установки. Во время проектирования отопления всегда предусматривают монтаж запорной арматуры, которая отсекает приток теплоносителя при проведении ремонтных работ, либо замены отдельных элементов. При этом зачастую делают ошибку, монтируя шаровой кран перед системой безопасности.
Это является грубейшим нарушением правил установки, так как при перекрытии система безопасности не сможет выполнять свои функции. Лучше всего рассмотреть подобную ситуацию на конкретном примере.
Предположим, произошла поломка труб – нарушение герметичности вызвало протекание воды. Оперативно затушить твердотопливный котел не представляется возможны. Он будет еще некоторое время выделять тепло. Если запорная арматура установлена по вышеприведенной схеме, то его перекрытие отсекает группу безопасности от системы работы котла. В это время теплоноситель нагревается, давление повышается, но механизм его стабилизации остается вне работающей обвязки котла. И по вполне понятным причинам происходит либо поломка отопительного оборудования, либо разрыв трубопровода.
Во избежание подобной ситуации установку следует проводить согласно следующей схемы:
Руководствуясь таким принципом монтажа можно смело проводить любые ремонтные и профилактические работы, не беспокоясь о безопасности магистралей и отопительного прибора. После монтажа устройство приводится в действие путем открытия колпачка на автоматическом воздухоотводчике. Ни в коем случае не нужно его снимать полностью. Также не реже 1 раза в месяц проводится визуальный осмотр клапана. Если он долгое время не срабатывал, то между седлом и тарелкой устройства появляется слой загрязнений. В дальнейшем это может привести к возникновению протечек. Для его промывки без демонтажа достаточно провернуть конструкцию согласно указанной на ней стрелки.
Цена
Стоимость групп безопасности во много определяется производителем, параметрами устройства и дополнительными функциями. Основным критерием является мощность отопительного прибора. Исходя из этого делается выбор той или иной модели.
Как выбрать группу безопасности для системы отопления частного дома
Выбрать подходящую модель не сложно, смотреть нужно на:
- Максимально допустимую мощность системы (кВт), на которую рассчитан узел. Обычно это 44, 50 или 55 кВт. Если система имеет меньшую мощность – отлично, если же большую – необходимо искать более прочный вариант.
- Давление срабатывания предохранительного клапана. Как правило, в готовые узлы устанавливают клапаны с фиксированным значением – 1,5 бар, 3 бар, 4 или 6 бар. Давление срабатывания должно соответствовать максимально допустимому рабочему давлению наиболее уязвимого элемента систем отопления – обычно это стальной теплообменник котла, рассчитанный на 2 или 3 бар. Предохранительные клапаны на 2 бар, несмотря на достаточный спрос, в продаже найти трудно, выход из ситуации – собрать узел своими руками, купив предохранительный клапан и прочие элементы по отдельности (об этом смотрите далее).
- Рабочая температура – это допустимая температура теплоносителя, практически у всех современных моделей она в пределах -10°С – 110°C, чего более, чем достаточно.
- Совместимость с теплоносителем – если вместо воды в качестве теплоносителя используется антифриз.
- Диаметр резьбового соединения – оно может быть диаметром 1″, 1/2″ или 1,4″. Можно подобрать и несоответствующий по диаметру резьбы узел, но тогда придется позаботиться о подборе переходника, что не всегда просто.
Важно обратить внимание и на материал изготовления, оцинкованная сталь или нержавейка – хороший, но не лучший вариант. Более дорогими, но более прочными, износостойкими и еще более устойчивыми к коррозии являются изделия из латуни. Материал изготовления не всегда указывается в характеристиках, кроме того, коллектор может быть изготовлен из стали, а остальные элементы – из латуни
Отличить латунь можно по характерному однотонному, матовому цвету (бронзово-золотистому или серебристому, в зависимости от сплава)
Материал изготовления не всегда указывается в характеристиках, кроме того, коллектор может быть изготовлен из стали, а остальные элементы – из латуни. Отличить латунь можно по характерному однотонному, матовому цвету (бронзово-золотистому или серебристому, в зависимости от сплава).
Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении
Рейтинг популярных моделей
Среди компаний, выпускающих предохранительную арматуру для котельных, особой популярностью пользуется два производителя. Их продукцию мы и рассмотрим:
Группа безопасности «Watts»
производит широкий ассортимент элементов системы отопления, среди которых и группы безопасности серии KSG для отопительных котлов. В линейке присутствуют модели на стальной, литой латунной или чугунной консоли, стандартные и компактные. Некоторые блоки комплектуются защитными теплоизолирующими кожухами.
Фото 2: Группы безопасности «Watts» серии KSG для отопительных котлов
Все модели серии «Watts» KSG имеют предохранительный клапан, срабатывающий при давлении 3 бара. Подключение к системе отопления осуществляется через отверстие диаметром 1 дюйм с внутренней резьбой. Модельный ряд рассчитан на работу с водогрейными котлами мощностью от 50 до 200 кВт. Цены на модели «Watts» KSG находятся в диапазоне от 2 000 до 6 000 рублей.
Группа безопасности «Valtec»
также является востребованным среди потребителей производителем защитной арматуры для систем отопления. Она производит группы безопасности как для котлов (VT 460), так и для расширительных баков (VT 495) смонтированных на полой консоли с настенным креплением.
Фото 3: Группа безопасности «Valtec» VT 460 для отопительных котлов
Группа безопасности «Valtec» VT 460 выполнена в компактном латунном корпусе и предназначена для котлов, бойлеров и систем ГВС. Модель рассчитана на работу с бытовыми отопительными устройствами мощностью до 44 кВт и максимальным давлением 3 бара, например такими как дровяной котел отопления «Мотор Сич». В среднем такое устройство можно купить за 1700 рублей.
Как видите, цены на арматуру безопасности далеко не низкие, поэтому многие изготавливают ее своими руками. Процесс этот совсем не сложный, поэтому вполне можно собрать группу безопасности самостоятельно в домашних условиях.
Рейтинг популярных моделей
Среди производственных компаний, занимающихся разработкой предохранительной арматуры, можно выделить такие популярные фирмы: Watts и Valtec
Производитель Watts славится довольно обширным ассортиментным рядом приборов для отопительной системы, в числе которых важное место занимает блок безопасности
Серия KSG имеет различные устройства резьбового корпуса, отличающиеся своими размерами (от стандартных до компактных) и материалом изготовления:
Дополнительно некоторые модели идут в комплекте с теплоизоляционными кожухами. Для агрегатов из линейки KSG характерно оснащение сбросным клапаном, рассчитанным на критическое давление в 3 бара. Монтаж в отопительную магистраль производится посредством разъема диаметром 1 дюйм с внутренней резьбой.
Компания Valtec не уступает по качеству своей продукции предыдущему бренду. Фирмой представлены линейки приборов для котлов и расширительных бачков — серия VT 460 и VT 495 соответственно.
Модельный ряд VT 460 рассчитан на функционирование с бытовыми отопительными агрегатами мощностью до 44 кВт, при максимальном давлении в 3 бара. Однако цены на готовые приборы далеко не дешевые, поэтому целесообразным можно назвать решение самостоятельной сборки такого блока.
Модели котлов отопления
Электрические котлы. Считается надежным вариантом обогрева для дома, относительно дорогим по стоимости эксплуатации и результативным по теплоотдаче. Работу агрегата можно регулировать автоматически при помощи датчиков температуры. Управление системой сводится к принципу: установил, настроил и забыл. Остальные функции будут выполняться электроникой.
Современные котлы оснащены узлом управления, помогающим регулировать процессы. Нажатием на кнопку можно изменить режим отопления, например с минимального режима перейти на сберегающий.
Электрические котлы имеют два недостатка:
- высокую цену энергоресурса
- зависимость от подачи энергии
Газовые котлы
- Установка и периодическое обслуживание специалистами.
- Автоматическое управление, зависящее от скачков электроэнергии.
- Высокая цена оборудования и степень опасности.
Котлы на жидком топливе. Работают на солярке, экономически невыгодны по причине дорогого топлива. Преимущество работы агрегата в том, что имея такой вид обогрева, перестанут быть актуальными проблемы подачи газа или электроэнергии. При этом в доме будет комфортная регулируемая температура и горячая вода. Солярка хранится в больших контейнерах, вынесенных за территорию дома и прикопанных в земле. Наряду с преимуществами у системы есть серьезные недостатки:
- электрозависимость, поскольку узел управление оснащен 2 автоматическими блоками
- расход солярки — до 10−15 литров в сутки
- высокая пожарная опасность
Твердотопливные котлы. Модель и технология постоянно совершенствуются. Выпускаются в напольном варианте. Подогретая дровами или торфом вода циркулирует по трубам и греет помещение. Многие варианты предполагают альтернативную замену топлива.
Если вас полностью не устраивает ни один из перечисленных вариантов, обратитесь к комбинированному виду отопления. Это поможет в целом увеличить эффективность системы, обеспечить дом теплом согласно коммунальным условиям.
Котел — какой выбрать
Поскольку закрытая система отопления частного дома может работать в автономном режиме, есть смысл установить отопительный котел с автоматикой. В этом случае вам не нужно возвращаться к нему после настройки параметров. Все режимы поддерживаются без вмешательства человека.
Газовые котлы являются наиболее удобными в этом плане. У них есть возможность подключить комнатный термостат. Установленная на нем температура поддерживается с точностью до градуса. Упало на градус, котел включился, отапливает дом. Как только термостат активируется (достигается температура), работа прекращается. Комфортно, удобно, экономично.
В некоторых моделях есть возможность подключения погодозависимой автоматики — это внешние датчики. По их показаниям котел регулирует мощность конфорок. Газовые котлы в закрытых системах отопления — хорошее оборудование, способное обеспечить комфорт. Жалко только, что газ есть не везде.
Двухтрубная закрытая система отопления в доме на два этажа (схема)
Не меньшую степень автоматизации могут дать электрические котлы. Кроме традиционных агрегатов на ТЭНах не так давно появились индукционные и электродные. Они отличаются компактными размерами и малой инерционностью. Многие считают, что они более экономичны, чем котлы на ТЭНах. Но и этот видотопительных агрегатов далеко не везде можно использовать, так как перебои с электроэнергией в зимнее время — частое явление во многих регионах нашей страны. А обеспечить электроэнергией котел мощность. в 8-12 кВт от генератора — дело очень непростое.
Более универсальны и независимы в этом плане котлы на твердом или жидком топливе. Важный момент: для установки котла на жидком топливе обязательно отдельное помещение — это требование пожарной службы. Котлы на твердом топливе могут стоять в доме, но это неудобно, так как во время топки с топлива падает много мусора.
Современные котлы на твердом топливе хоть и остаются оборудованием периодического действия (то разогреваются при топке, от остывают, когда закладка прогорела), но и они имеют автоматику, которая позволяет поддерживать в системе заданную температуру, регулируя интенсивность горения. Хотя степень автоматизации и не столь высокая, как у газовых или электрических котлов, но она есть.
Пример закрытой системы отопления с индукционным котлом
Пеллетные котлы не очень распространены в нашей стране. По сути, это тоже твердое топливо, но котел этого типа работает непрерывно. Пеллеты автоматически подаются в печь (пока не закончится запас в бункере). При хорошем качестве топлива очистка от золы требуется раз в несколько недель, а все рабочие параметры контролируются автоматикой. Единственное, что мешает распространению этого оборудования, — это его высокая цена: производители в основном европейские, и цены у них соответствующие.
Немного о расчете мощности котла для систем отопления закрытого типа. Он определяется по общему принципу: на 10 кв. квадратных метров с нормальной изоляцией потребуется 1 кВт мощности котла. Только брать “встык” не рекомендуется. Во-первых, бывают аномально холодные периоды, когда у вас может не хватать номинальной мощности. Во-вторых, работа на пределе мощности приводит к быстрому износу оборудования. Поэтому мощность котла для системы желательно брать с запасом 30-50%.
Устройство и принцип работы группы безопасности
Группа системы безопасности отопительного котла относится к устройствам, отвечающим за безаварийное обеспечение потребителя тепловой энергией. В комплект оборудования входит:
- прибор для автоматического отвода воздуха;
- клапан сбрасывающий, предохранительный;
- манометр.
Модули контроля давления в системе теплоносителя установлены в металлическом корпусе, оснащённом резьбовыми разъёмами. Если контрольное оборудование устанавливается в холодном помещении, то выбор следует остановить на корпусе с термоизоляцией.
Отводчик воздуха
По условиям технических параметров отопительного котла устройство для стравливания воздуха, или кран Маевского, устанавливается выше корпуса обогревателя для удаления воздуха, выделяющегося при нагревании рабочей среды системы. Пузырьки кислорода также могут проникать в магистраль по ряду причин:
- первичное заполнение системы рабочей средой;
- подпитка трубопровода свежим теплоносителем;
- дефекты в уплотнительных прокладках;
- засор трубопровода частицами ржавчины;
- некачественный монтаж магистрали и оборудования.
В процессе нагревания рабочая среда расширяется, освобождает молекулы кислорода, образующие воздушную пробку, влияющую на интенсивность циркуляции рабочей среды в магистрали. Предупредить повреждение труб поможет автоматический прибор для сброса давления, рабочие параметры которого регулируются без участия оператора.
Процесс регулировки давления в отопительной системе управляется поплавком, коромыслом, игольчатым клапаном. Образовавшаяся воздушная пробка давит на поплавок, коромысло открывает клапан и стравливает воздух. После снижения давления в системе клапан возвращается в исходное положение.
Клапан предохранительный
С целью увеличения безопасности котельной и всего отопительного оборудования вместе с контрольными автоматическими приборами устанавливается расширительный бак. В качестве дополнительной защиты в группу безопасности включается предохранительный клапан, предназначенный для сброса «лишней» жидкости в канализацию.
Защитный элемент группы безопасности в генераторах тепловой энергии выполняет функцию контроля над давлением в магистрали с паровыми установками в случае возникновения аварийной ситуации:
- сбой в работе автоматики;
- повышение объёма теплоносителя в случае поломки термостата;
- нарушение давления потока жидкости в линии трубопровода.
В конструкцию клапана предохранительного входит мембрана и стальная пружина, заключённые в латунный модуль с вентилем или рукояткой. При сбое в работе системы более чем на 15% через контрольный прибор за один выброс выпускается до 100 мл жидкости. На потребительском рынке представлены предохранительные приборы разных моделей, при выборе комплектующего элемента под обогревательный котёл индивидуального пользования необходимо купить клапан, выдерживающий давление 3 атмосферы и температуру жидкости 120 °C.
Манометр
Кроме предохранительного и стравливающего клапанов следить за ситуацией поможет манометр, входящий в группу безопасности котла. Показания бытового прибора понятны для любого пользователя благодаря наличию стрелок разного цвета: красного и чёрного. Рабочие значения красной стрелки устанавливаются вручную в соответствии с рекомендациями котла (порядка 2 атмосфер). Чёрная стрелка управляется давлением рабочей среды в линии трубопровода. Если показатели чёрной стрелки превышают положение красной, то система находится на грани аварии.
При выборе стрелочной гарнитуры необходимо учесть следующие факторы:
- размер циферблата;
- точность измерения;
- допустимая погрешность;
- измерительные единицы (бары или атмосферы);
- допустимое давление.
Для частной котельной подойдёт манометр со шкалой до 4 атмосферы.
Выбор
Важно подобрать группу безопасности, в точности соответствующую характеристикам собранной системы отопления. Каждый элемент группы, манометр, предохранительный клапан и воздухоотводчик имеет свои технические и эксплуатационный характеристики, которые должны в точности соответствовать требованиям проекта отопления. Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки
Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки.
Перед тем как приступить к выбору, следует внимательно прочесть техническое руководство к своему котлу. Если это настенный газовый или электрический котел, то в нем уже имеется группа безопасности, притом в полной мере согласованная с его параметрами, потому дублировать ее не нужно. В случае с напольными котлами, твердотопливными, печами и каминами с водяным контуром никакого встроенного оборудования и обвязки нет в большинстве случаев. О том, как выбрать отопительный котел, читайте тут.
Все элементы группы безопасности закреплены на единой консоли. Это фактически труба с подготовленными тройками для подсоединения оборудования и два отвода для включения в контур отопления.
При выборе следует уточнить:
- Диаметр для труб подключения (1’, ¾’, ½’).
- Вариант подключения (угловое, нижнее, боковое и т.п.), с какой стороны следует подводить трубы к группе безопасности, и как именно ее ориентировать.
В любом случае воздухоотводчик монтируется в верхней точке группы. Так он должен оставаться и в подключенном состоянии. Ниже него располагается манометр и предохранительный клапан. Это сделано для того, чтобы воздух, накапливающийся в воздушной камере, не влиял на показания манометра и работу взрывного клапана.
Материал для изготовления консоли безопасности: никель, нержавеющая сталь, бронза, чугун.
Чугун используется только для высоконапорных и производительных систем отопления с большим сечением труб на разводке. В основном это коллективные промышленные котельные. Для частного дома лучше выбирать из никеля или нержавеющей стали. При этом консоль и оборудование может просто закрываться внешним корпусом из черного чугуна для дополнительной защиты.
Манометр
Две основные характеристики:
- допустимый диапазон измерения (верхний и нижний предел);
- точность измерения и индикации показаний (шкала и погрешность).
Диапазон измерения должен перекрывать с запасом в 0,5-1 бар номинальное значение давления в системе и допустимые отклонения в ходе эксплуатации.
Допустим, для отопления принято номинальным давление равное 3 атм. Допустимое отклонение в меньшую сторону будет равным 1,5 атмосферы. Снижение ниже 1,5 атм будет считаться сигналом к возникновению аварийной ситуации. Верхним пределом будет 4,5-5 атм, после чего уже неизбежно должен сработать предохранительный клапан. Соответственно диапазон манометра должен составлять от 1 до 5-6 атм. Желательно, чтобы шкала была как можно точнее и с указанием зон внимания. При этом шкала делится условно на 3-4 зоны, помеченные цветовыми маркерами, чтобы даже при беглом взгляде можно было отреагировать на любые отклонения.
Воздухоотводчик
Характеризуется рабочим давлением в системе и параметрами срабатывания. Практически все автоматические клапаны имеют регулировку для установки оптимального давления и условий срабатывания. Если установить ручку регулировки в минимальное положение, то при малейшем накоплении воздуха клапан будет срабатывать. При максимальной установке клапан срабатывает реже, но накапливает при этом больше воздуха. Сказать, какая установка будет уместнее, сложно. Проще оставить заводские настройки без изменений, если система отопления монтируется самостоятельно.
Предохранительный клапан
Основной параметр клапана – давление срабатывания. Верхний предел давления в контуре, по достижению которого клапан открывается и сбрасывает часть теплоносителя. Именно по этой характеристике следует выбирать группу безопасности в первую очередь. Настроить давление срабатывания можно лишь в небольших пределах.
Полезно уточнить заранее способ установки группы безопасности и определить, как и в какую сторону клапан сбрасывает воду. Штуцер для сброса должен ориентироваться в сторону от основного оборудования и котла отопления. К нему необходимо подобрать шланг для слива в канализацию.
Циркуляционный насос в закрытой системе
Циркуляционный насос в закрытой системе
За счет этого элементы конструкции и происходит функционирование всей системы. На рынке существуют модели разной мощности, которая определяется совокупностью нескольких факторов. Учитывается размер труб и материал их изготовления, количество и наличие радиаторов, если ли терморегулирующая арматура, длина труб, а также как работает оборудование.
Существуют стандартизированные таблицы, по которым можно выбрать насос. В них нужно ориентироваться на площадь помещения, которое нуждается в отоплении или мощности системы в целом – от этих данных можно отталкиваться при поиске подходящего варианта.
Обвязка
Ранее в статье упоминалось, что насосы в закрытой системе монтируются на обратный трубопровод. Еще несколько лет назад это было обязательно требование по установке системы, но сейчас владелец может делать так, как ему будет удобно.
В производстве насоса используются прочные материалы, которые могут выдержать температуру до 90 градусов.
Если конструкция работает с естественной циркуляцией, то при монтаже лучше сделать так, чтобы насос в случае износа или поломки можно было бы заменить без удаления теплоносителя. В идеале станция должно работать даже без насоса. Чтобы реализовать данную идею, достаточно будет установить байпас – эта деталь позволяет протекать теплоносителю без участия других элементов.
Если вы имеете дело с закрытой системой, где используется принудительная циркуляция, то байпас здесь не поможет. Такой вариант конструкции не может функционировать без насоса. Однако здесь уже нужен фильтр и два крана, которые размещаются у входного отверстия. С помощью шаровых кранов можно в любой момент разобрать конструкцию, если ей понадобится ремонт или замена износившихся частей. Фильтр выполняет стандартную функцию – он препятствует засорению системы. Чтобы еще больше обезопасить систему, между этими двумя деталями ставят обратный клапан, который закрывает путь теплоносителю в обратном направлении.
Правила подбора оборудования
Для каждой модели защитного блока в сопроводительной документации прописаны параметры, на которые он рассчитан.
Основные критерии, оказывающие влияние на выбор устройства:
- теплотехнические характеристики котла, на которую рассчитан агрегат, кВт;
- максимальный температурный режим теплоносителя, °C;
- номинальное давление;
- совместимость с теплоносителем — вода, пар или антифриз;
- диаметр соединительной резьбы — при несовпадении достаточно будет приобрести переходники нужного диаметра.
Правильный подбор мощности блока безопасности обеспечивает надежную защиту котла от любых сбоев в работе контура отопления.
Установка в системе отопления
После того как вы купили группу безопасности или изготовили ее своим руками, необходимо правильно выполнить ее монтаж. Чтобы избежать типичных ошибок, следует иметь ввиду несколько основных моментов:
- В настенных котлах группа безопасности уже установлена, поэтому дополнительно устанавливать еще одну нет необходимости. Если вы счастливый обладатель настенного котла, монтаж за вас уже выполнил производитель.
Группа безопасности устанавливается на подающей линии на расстоянии до метра и выше уровня отопительного котла.
Группа безопасности — важнейший элемент системы отопления. Следует неукоснительно соблюдать правила ее монтажа и следить за работоспособностью ее элементов. В случае аварийной ситуации этот небольшой элемент, позволит избежать выхода из строя различных элементов отопительной системы и их дорогостоящего ремонта.
1 711 руб.шт. ООО ДИЗАЙН ПРЕСТИЖКод товара 609293ООО ДИЗАЙН ПРЕСТИЖ работает круглосуточно, выезд по Москве и Московской областиValtecАртикул производителяVT.460.0.0
Услуги по отоплению водоснабжению возможно оплатить в кредит без первоначального взноса. Получить консультацию по товару Вы можете по телефону
(VT.460.0) Компактная группа безопасности котла. Предназначена для автономных систем водяного отопления и ГВС мощностью до 44 кВт и давлением до 10 бар. Включает в себя смонтированные на латунном никелированном корпусе предохранительный клапан с фиксированной настройкой 3 бара, манометр и автоматический воздухоотводчик. Устанавливается на линии подачи теплоносителя от котла. Присоединительный размер – 1” (внутренняя резьба). Группа имеет дополнительный резьбовой выход диаметром 3/4” для присоединения расширительного бака.
Циркуляционный насос

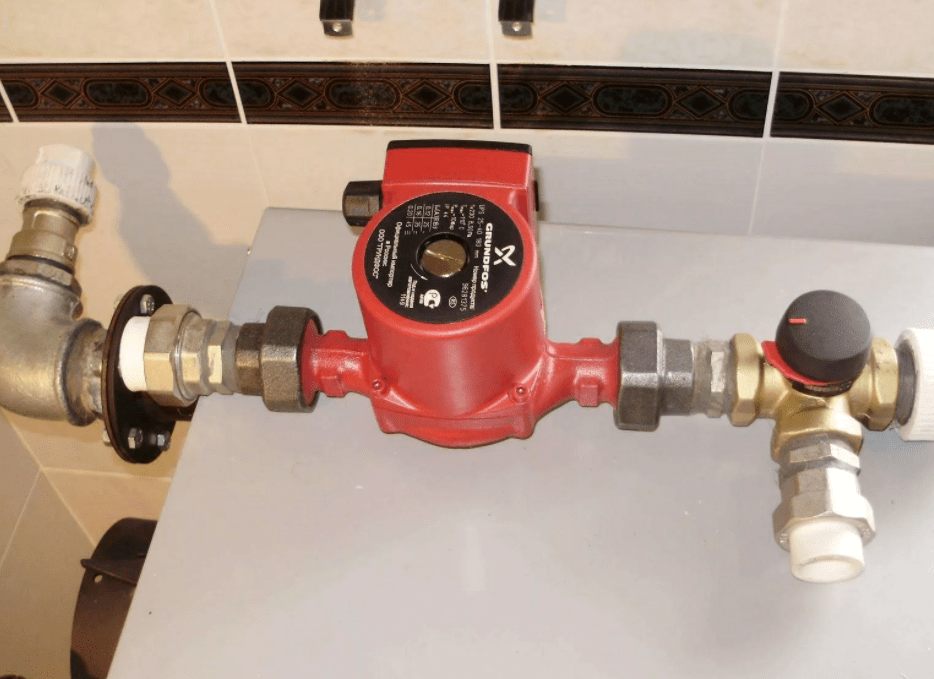

Циркуляционный насос обеспечивает работоспособность закрытой системы отопления. Его мощность зависит от многих факторов: материала и диаметра труб, количества и типа радиаторов, наличия запорной и терморегулирующей арматуры, протяженности труб, режима работы оборудования и т.д. Чтобы не вдаваться в тонкости расчета мощности, циркуляционный насос можно выбрать по таблице. Выбираете ближайшее большее значение по отапливаемой площади или планируемой тепловой мощности системы, в соответствующей строке в первых колонках находите требуемые характеристики.
Можно параметры циркуляционного насоса выбрать по таблице
Во второй колонке находим мощность (какой объем теплоносителя он способен прокачать за час), в третьей — напор (сопротивление системы), который он в состоянии преодолеть.
Выбирая циркуляционный насос в магазине, желательно не экономить. От его работоспособности зависит вся система. Потому, лучше не экономить и выбрать проверенного производителя. Если же решите покупать неизвестное оборудование, надо каким-то образом проверить его на уровень шумов. Этот показатель особенно критичен если отопительный узел устанавливается в жилом помещении.
Схема обвязки
Как уже говорили раньше, циркуляционные насосы ставятся в основном на обратном трубопроводе. Раньше это требование было обязательным, сегодня — это только пожелание. Материалы, которые используются при производстве выдерживают нагрев до 90°C, но все же лучше не рисковать.
В системах, которые могут работать и с естественной циркуляцией, при установке необходимо предусмотреть возможность снять или заменить насос без необходимости слива теплоносителя, а также для возможности работы без насоса. Для этого устанавливается байпас — обходной путь, по которому может протекать теплоноситель при необходимости. Схема установки циркуляционного насоса в таком случае на фото ниже.
Установка циркуляционного насоса с байпасом
В закрытых системах с принудительной циркуляцией байпас не нужен — без насоса она неработоспособна. Но вот два шаровых крана с обоих сторон и фильтр на входе нужны. Шаровые краны дают возможность, при необходимости, снять устройство для техобслуживания, ремонта или замены. Фильтр-грязевик предотвращает засорение. Иногда, как дополнительный элемент надежности, между фильтром и шаровым краном ставят еще обратный клапан, который предотвратит движение теплоносителя в обратном направлении.
Схема подключения (обвязки) циркуляционного насоса в систему отопления закрытого типа
Давление в закрытой системе
Нормы отопления, зависят непосредственно от типа здания, для которого подведено отопление. Именно поэтому каждый конкретный случай нужно рассматривать отдельно:
- Для частного дома нормальным будет давление в 1,5-2 бара. Если манометр показывает большую цифру, то это состояние считается критическим. Если счетчик доходит до 3 бар, то это может привести к аварии в системе: герметичность не выдержит этого давления, а вся конструкция сломается.
- Для многоэтажек внешние факторы не оказывают влияние на подобную конструкцию, то нормы давления в ней колеблются от 8 до 9 бар. Однако это характерно для новых домов. Более старые здания могут обогреваться при давлении до 5 бар.
Давление в закрытой системе
Где устанавливать группу безопасности?
По большому счету, монтаж группы безопасности для системы отопления не обязателен для всех систем, но при желании владельца жилища может быть смонтирован как страховочный вариант на любой системе.
К примеру, для теплогенераторов, которые работают на дизельном топливе или природном газе, либо те, чья работа зависит от электричества, дополнительная защита в этом случае не требуется. Данные котлы изначально обладают высоким уровнем безопасности и в случае чего могут самостоятельно прекратить работу и остановить нагрев, если давление и температура будут расти.
А вот котлы, которые работают на твердом топливе, более инертны и мгновенно остановиться не могут. Даже пеллетным автоматизированным котлам необходимо некоторое время для того чтобы сгорело топливо в зоне горения. Контроллер или термостат в случае роста температуры в рубашке могут мгновенно перекрыть воздух, но горение еще будет продолжаться какое-то время. Дрова гореть перестанут, но продолжат тлеть, из-за чего температура воды вырастет еще на пару градусов.
Только группа безопасности котла может предотвратить вскипание и взрыв в твердотопливном котле, из-за чего она является одним из обязательных узлов для теплогенераторов такого типа.
Принцип работы блока безопасности
Группа безопасности работает по предельно простой схеме, где каждый из модулей отвечает за выдержку норм определенных показателей в частной котельной:
- За счет удобного манометра пользователь может контролировать показания давления в момент заполнения магистрали теплоносителем, а также при функционировании котла.
- Защитный клапан предохраняет теплогенератор от критических перепадов давления.
- Основной функционал воздухоотводчика основан на автоматическом спуске воздуха, попадающего в трубопровод при его первоначальном наполнении или в процессе работы.
Все модули безопасности представлены единым звеном и укомплектованы с помощью специального корпуса — коллектора.
