Группа безопасности для отопления: подробная инструкция по выбору, монтажу и подключению к котлу и системе, сбору своими руками, принцип работы и цены

Выбор

Важно подобрать группу безопасности, в точности соответствующую характеристикам собранной системы отопления. Каждый элемент группы, манометр, предохранительный клапан и воздухоотводчик имеет свои технические и эксплуатационный характеристики, которые должны в точности соответствовать требованиям проекта отопления

Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки.

Перед тем как приступить к выбору, следует внимательно прочесть техническое руководство к своему котлу. Если это настенный газовый или электрический котел, то в нем уже имеется группа безопасности, притом в полной мере согласованная с его параметрами, потому дублировать ее не нужно. В случае с напольными котлами, твердотопливными, печами и каминами с водяным контуром никакого встроенного оборудования и обвязки нет в большинстве случаев. О том, как выбрать отопительный котел, читайте тут.

Все элементы группы безопасности закреплены на единой консоли. Это фактически труба с подготовленными тройками для подсоединения оборудования и два отвода для включения в контур отопления.

При выборе следует уточнить:

  • Диаметр для труб подключения (1’, ¾’, ½’).
  • Вариант подключения (угловое, нижнее, боковое и т.п.), с какой стороны следует подводить трубы к группе безопасности, и как именно ее ориентировать.

В любом случае воздухоотводчик монтируется в верхней точке группы. Так он должен оставаться и в подключенном состоянии. Ниже него располагается манометр и предохранительный клапан. Это сделано для того, чтобы воздух, накапливающийся в воздушной камере, не влиял на показания манометра и работу взрывного клапана.

Материал для изготовления консоли безопасности: никель, нержавеющая сталь, бронза, чугун.

Чугун используется только для высоконапорных и производительных систем отопления с большим сечением труб на разводке. В основном это коллективные промышленные котельные. Для частного дома лучше выбирать из никеля или нержавеющей стали. При этом консоль и оборудование может просто закрываться внешним корпусом из черного чугуна для дополнительной защиты.

Манометр

Две основные характеристики:

  • допустимый диапазон измерения (верхний и нижний предел);
  • точность измерения и индикации показаний (шкала и погрешность).

Диапазон измерения должен перекрывать с запасом в 0,5-1 бар номинальное значение давления в системе и допустимые отклонения в ходе эксплуатации.

Допустим, для отопления принято номинальным давление равное 3 атм. Допустимое отклонение в меньшую сторону будет равным 1,5 атмосферы. Снижение ниже 1,5 атм будет считаться сигналом к возникновению аварийной ситуации. Верхним пределом будет 4,5-5 атм, после чего уже неизбежно должен сработать предохранительный клапан. Соответственно диапазон  манометра должен составлять от 1 до 5-6 атм. Желательно, чтобы шкала была как можно точнее  и с указанием зон внимания. При этом шкала делится условно на 3-4 зоны, помеченные цветовыми маркерами, чтобы даже при беглом взгляде можно было отреагировать на любые отклонения.

Воздухоотводчик

Характеризуется рабочим давлением в системе и параметрами срабатывания. Практически все автоматические клапаны имеют регулировку для установки оптимального давления и условий срабатывания. Если установить ручку регулировки в минимальное положение, то при малейшем накоплении воздуха клапан будет срабатывать. При максимальной установке клапан срабатывает реже, но накапливает при этом больше воздуха. Сказать, какая установка будет уместнее, сложно. Проще оставить заводские настройки без изменений, если система отопления монтируется самостоятельно.

Предохранительный клапан

Основной параметр клапана – давление срабатывания. Верхний предел давления в контуре, по достижению которого клапан открывается и сбрасывает часть теплоносителя. Именно по этой характеристике следует выбирать группу безопасности в первую очередь. Настроить давление срабатывания можно лишь в небольших пределах.

Полезно уточнить заранее способ установки группы безопасности и определить, как и в какую сторону клапан сбрасывает воду. Штуцер для сброса должен  ориентироваться в сторону от основного оборудования и котла отопления. К нему необходимо подобрать шланг для слива в канализацию.

Что входит в группу безопасности системы отопления

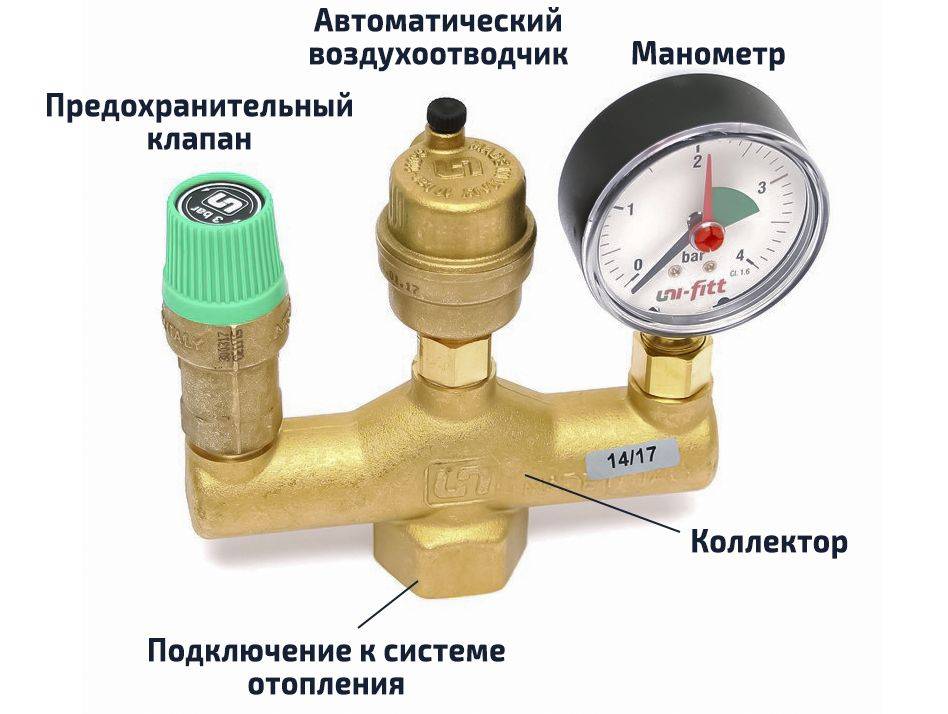

Состав классической группы безопасности. Группа безопасности состоит из трех элементов, соединенных коллектором (техническим элементом, разбивающим поток на несколько параллельных веток).

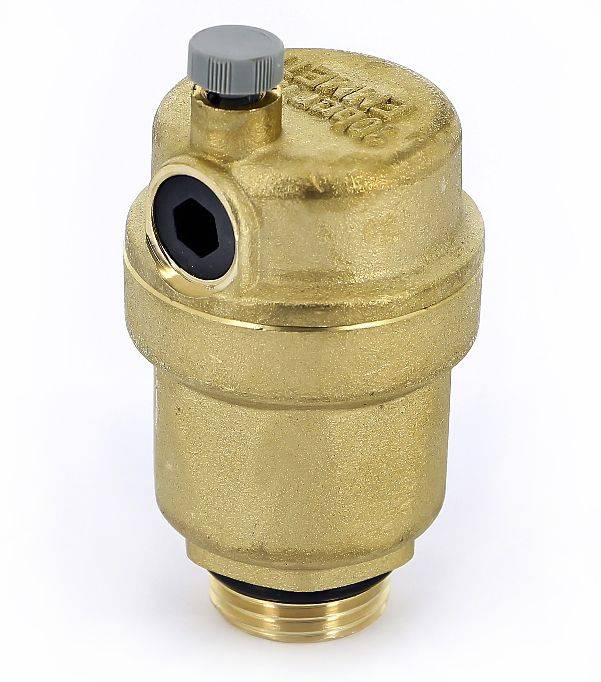

Автоматический воздухоотводчик

Автоматический воздушный клапан предназначен для сброса воздушных масс из системы отопления. Более ранняя его альтернатива – ручные краны Маевского на радиаторах. Воздух, находящийся в трубах и радиаторах системы отопления, замедляет прогрев и скорость циркуляции теплоносителя, снижает КПД, а при нагреве свыше 90°C серьезно повышает давление, что может привести к повреждению и разгерметизации системы отопления.

Воздух может появится даже при грамотной и тщательной эксплуатации СО. Наиболее частые причины:

  • изначальное заполнение системы отопления теплоносителем с допуском воздуха;
  • выделение пузырьков воздуха при нагреве воды, используемой в качестве теплоносителя, свыше 90°C;
  • неправильное использование крана подпитки;
  • износ элементов и узлов системы отопления, что нарушает ее герметичность.

Автоматический воздухоотводчик не требует настройки или вмешательства человека. Как только в системе образуется воздух, он попадает в канал воздухоотводчика. Находящийся в этом цилиндрическом канале поплавок опускается, опуская запирающий шток: клапан открывается и стравливает из канала весь воздух.

Манометр

Назначение манометра – отображение точного давления внутри системы отопления для контроля показателей. Как правило, в качестве единиц измерения используются бары. Настроив определенный уровень давления, взглянув на манометр можно удостовериться, что система работает исправно, все узлы полностью герметичны, а другие элементы группы безопасности выполняют свои функции.

Предохранительный сбросной клапан

Принцип работы пружинного предохранительного клапана, предназначенного для системы индивидуального отопления. Предохранительный клапан обеспечивает автоматический сброс воздуха, пара или теплоносителя при достижении критической отметки, тем самым освобождая в системе место для дальнейшего расширения теплоносителя. Повышение давления в системе отопления может быть вызвано не только образованием воздуха (с которым справляется воздухоотводчик), но и расширением самого теплоносителя при сильном нагреве, что может привести к повреждению и протечке.

Если радиаторы и трубы обычно без проблем выдерживают давление в 7-9 бар, то наиболее уязвимым элементом системы отопления является теплообменник котла, часто рассчитанный на 3, а то и на 2 бара.

Именно по максимально допустимому рабочему давлению и подбирается предохранительный клапан: существуют рассчитанные на конкретное давление модели и модели с регулируемым значением, которое устанавливается при монтаже и настройке. Наиболее распространенным и лучшим в соотношении цена-качество является пружинный механизм, именно он и используется практически во всех вариантах групп безопасности.

Принцип работы пружинного предохранительного клапана заключается в балансе давления внутри системы и прижимной силы пружины клапана:

  • изнутри на затвор клапана оказывает давление теплоноситель;
  • с другой стороны золотник прижат штоком, на который давит пружина, тем самым удерживая клапан в закрытом положении;
  • как только давление в системе превышает критическое значение, оно перевешивает прижимную силу пружины и клапан приоткрывается, стравливая излишки воздуха, пара или теплоносителя;
  • как только давление падает ниже критической отметки, силы пружины достаточно, чтобы перевести клапан в исходное закрытое положение.

Группа безопасности в системе отопления

Одним из ключевых звеньев водяной системы отопления является группа безопасности или, как ее еще называют, блок безопасности. Это механизм, представляющий собой  набор приборов, которые обеспечивают безаварийную работу системы и контролируют давление теплоносителя. В случае возникновения аварийной ситуации (к примеру выход из строя расширительного бака), в системе отопления резко увеличится давление, из-за чего может разорваться труба или выйти из строя теплообменник отопительного котла. Для компенсации избыточного давления и предотвращения “завоздушивания” системы, подключается в работу группа безопасности. Она в автоматическом режиме сбрасывает лишнее давление, и тем самым не дает ему превышать заданную норму, сохраняя работоспособность системы отопления.

Группа безопасности состоит из металлического корпуса с резьбовыми соединениями, на котором установлены манометр, воздухоотводчик и предохранительный клапан.
  • Манометр. Измерительный прибор, обеспечивающий визуальный контроль над давлением и температурой в системе отопления. Необходимо помнить, что оптимальным. Для большинства отопительных приборов считается значение, составляющее 1,5 – 2 атмосферы.
  • Воздухоотводчик. Автоматически сбрасывает лишний воздух из системы. При повышении в системе отопления давления ( к примеру при закипании теплоносителя, сопровождающиеся выделением горячего воздуха, способного разрушить систему), он автоматически отводит из нее лишний воздух.
  • Предохранительный клапан. Предназначен для сброса излишков жидкости из закрытой системы, если при нагревании теплоноситель расширяется и создает избыточное давление. Самым чувствительным местом системы отопления является теплообменник котла, поэтому предохранительный клапан необходимо подбирать с таким же порогом срабатывания, который максимально допустим при эксплуатации отопительного оборудования (данный параметр указан в паспорте котла).

Как работает группа безопасности в системе отопления

Если по каким-то причинам расширительный бак не компенсировал расширения теплоносителя, то давление внутри системы будет нарастать, в какой-то момент срабатывает механизм предохранительного клапана и открывается путь для выхода лишнего теплоносителя, а через воздухоотводчик выходит лишний воздух. Чтобы избежать ожогов при внезапном открытии обратного клапана и выбросе лишнего теплоносителя, к его отводу присоединяют отводную трубу, которую направляют в систему канализации. Не следует думать, что при срабатывании предохранительного клапана система теряет много жидкости. Как правило для нормализации давления требуется сбросить не более 100 граммов теплоносителя.

Установка группы безопасности на отопление

Настенные котлы отопления, как правило выпускаются уже с блоком безопасности, и поэтому дополнительно устанавливать его не нужно. В напольных котлах, особенно отечественных производителей, таких приборов нет, поэтому их придётся дополнительно устанавливать в систему отопления. Для того, чтобы группа безопасности исправно функционировала и смогла адекватно отреагировать на критические параметры системы отопления установку необходимо доверить специалисту. Любые оплошности и недоделки во время установки недопустимы и делают бессмысленным само наличие данной системы защиты.

Обычно установка группы безопасности выполняется сразу после котла на подающей магистрали на расстоянии, 1-1,5 метра от него. При таком расположении по манометру удобно контролировать давление в системе отопления.

На участке трубопровода от отопительного котла до блока безопасности не допускается устанавливать запорную арматуру, фильтры и другие элементы, которые могут уменьшить его проходное сечение.

Обычно на манометре указывается максимальное давление (3 атм.). Красную стрелку необходимо установить на отметку, которая соответствует, максимально рекомендуемому давлению в 2 атмосферы Свыше 2 атмосфер большинство отопительных котлов эксплуатировать не рекомендуется. Данный параметр указывается и в паспорте отопительного котла.

  • Радиаторы отопления
  • Циркуляционный насос

ВЫВОД Группа безопасности в системе отопления, является сравнительно недорогим механизмом, который предотвратит выход из строя элементов системы отопления, поэтому ее установка крайне желательна, особенно в системах закрытого типа.

Самостоятельная сборка

Правильно скомпонированная группа безопасности должна быть в форме тризубца, чтобы воздухоотводчик находился посередине, непосредственно над патрубком под группу безопасности.

Так воздух в него будет поступать гарантированно, без каких-либо препятствий.

Самодельная группа безопасности включает в себя такие элементы:

  • манометр, автоматический воздухоотводчик и предохранительный клапан;
  • 2 стальных или латунных угольника под 90° с внешней и внутренней резьбой (диаметр подбирается под диаметр резьбы модулей и крестовины);
  • 1 стальная или латунная крестовина;
  • 1 муфта/ниппель для соединения узла готового узла с тройником системы отопления;
  • пакля или силикон для уплотнения соединений (ФУМ-лента не рекомендуется, поскольку деформируется при температурах свыше 70-80°C).

Соединяем элементы в соответствии с фото ниже, подключаем к системе отопления и проверяем работоспособность:

Установка системы отопления своими руками

Монтаж котла. В общем-то, монтаж ТТ котла в доме не считается какой-то суперсложной работой. Нужно всего-навсего установить отопительный котел по уровню, делается это путем регулировки ножек котла.

Вентиляция и дымоход

Любая СО нуждается в воздухе, который, собственно, и поддерживает нормальное горение топлива в камере. Поэтому нужно в котельном помещении оборудовать хорошую вентиляцию, а также установить дымоход, чтобы выводить из топки газы и дым, которые остаются после горения дров.

  • Прежде чем сделать хорошую вентиляцию, нужно внимательно ознакомиться со СНИП. Если помещение большое, то можно обойтись и пассивной вентиляцией, а если небольшое, то нужно будет устанавливать вентиляцию с кулерами, которые будут нагонять воздушные массы.
  • Перед непосредственной покупкой и установкой дымохода, нужно зайти на сайт с онлайн-калькулятором для размеров дымохода. Ведь диаметр и высоту трубы следует выбирать в зависимости от расположения котла, его мощности, а также возможности вывода через потолок или стену.

Наибольшее внимание стоит уделить вопросу пожаробезопасности, проход через стену или потолок делается с применением пожаростойких материалов

Здесь также важно руководствоваться СНИП

Подключение ТТ котла

Для грамотной работы твердотопливного котла важно предусмотреть правильную подачу теплоносителя в котел. Ведь на холодную он не должен начинать работать, так как этом случае на стенках дымохода скапливается конденсат, на который отлично оседает сажа.

Чтобы подобного не случалась, необходимо предусмотреть обвязку с байпасом и 3-ходовым клапаном.

  • Его устанавливаются на температуру примерно в 55 градусов по Цельсию, в этом случае вода будет циркулировать по наименьшему контуру до тех пор, пока его температура не достигнет нужного уровня, затем клапан будет приоткрывать и понемногу добавлять теплоноситель из основного контура.
  • Котел подключается к готовому контуру из полипропиленовых труб с радиаторами, в верхней точке ставится расширительный бачок, а в нижней циркуляционный насос (если у вас не естественная циркуляция).

Конструктивные элементы прибора

Обычно все приборы группы безопасности котла отопления приобретаются в комплекте. Поэтому производитель позаботился, чтобы настройка каждого прибора была произведена на оптимальный режим эксплуатации.

Предохраняющий клапан

При нормальной работе отопительной системы расширительный бак, установленный выше всех трубопроводов и нагревательных приборов, компенсирует расширение теплоносителя. В зависимости от заданного режима работы устанавливается определенная температура на выходе из теплогенератора. Количество жидкости в расширительном баке меняется.

Обычно работоспособность этого узла не вызывает нареканий. При длительной эксплуатации иногда возникает забивание трубы накипью, проходное сечение постепенно уменьшается, а потом исчезает полностью. Пользователи редко замечают эту неисправность, так как зрительно определить ее невозможно. Возникший дефект скрыт внутри трубы, выходящей к расширительному баку. При повышении давления и отсутствии группы безопасности котла отопления произойдет разрушение одного или нескольких элементов отопительной системы.

Предохранительный клапан для системы отопления в разрезе

Если произведена установка группы безопасности, то предохраняющий клапан сбросит излишки теплоносителя. Котел и трубопроводы останутся целыми. Пользователь увидит наличие сброса воды. Сервисные службы или пользователь самостоятельно определят неисправность и устранят причину.

Перед каждым отопительным сезоном нужна проверка работоспособности предохранительного клапана. Она займет немного времени.

  1. На верхней части имеется рукоятка, ее нужно повернуть по направлению стрелки.
  2. Потечет вода.
  3. Повернуть в обратную сторону.
  4. Вода должна прекратить течь — предохранительный клапан исправен.
  5. Другой вариант: вода продолжает течь.
  6. В этом случае нужно повторить открывание-закрывание несколько раз подряд.
  7. Практика показывает, что этих действий достаточно, чтобы немного притереть клапан в гнезде.
  8. Течь прекращается.
  9. Если вода продолжает стекать, то нужно срочно заменить предохранительный клапан.

В частных домах используются предохранительные клапаны, рассчитанные на давление до 3 бар.

Манометр

Манометр контролирует работу отопительной системы. На манометре присутствуют две стрелки:

  • стрелка черного цвета показывает фактическое давление – это рабочая стрелка;
  • красная устанавливается при настройке системы перед запуском отопительного котла, она служит ориентиром в работе.

Аксиальный и радиальный манометры

В индивидуальных домах рабочее давление находится на уровне 2-3 бар. Но сам манометр должен быть рассчитан на давление не менее 4 бар.

Автоматический воздухоотводчик

Автоматический воздухоотводчик желательно устанавливать выше всей отопительной системы, так как воздух тоже располагается вверху. Некоторые пользователи полагают, что достаточно установить на нагревательных приборах кран Маевского, а потом при наполнении трубопроводов и систем нагрева выпустить имеющийся воздух наружу. Так можно удалить большую часть имеющегося воздуха. Практика показала, что в процессе работы остатки воздуха циркулируют по трубам и батареям, снижая эффективность работы.

Автоматический угловой воздухоотводчик

Автоматический воздухоотводчик будет удалять воздушные и паровые пузырьки в автоматическом режиме. Часто при осеннем запуске котла многие наблюдают работу этого прибора. Она характеризуется небольшим шипением, раздающихся со стороны группы безопасности для отопления.

Расширительный бак для закрытой системы отопления

Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).

Принцип работы мембранного расширительного бачка

При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.

По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.

Виды мембран для расширительных бачков в системах закрытого типа

Расчет объема

Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.

Вот, пример расчета объема мембранного бака для закрытой системы отопления:

  • объем системы отопления составляет 28 литров;
  • размер расширительного бака для системы, заполненной водой 2,8 литра;
  • размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.

При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.

На что обратить внимание при покупке

В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.

Во фланцевых моделях покупают только мембрану.

Место для установки расширительного бака мембранного типа

Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

Схема установки расширительного бака для отопления мембранного типа

После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.

Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.

Расширительный бак отопления можно повесить на кронштейне
Сделать опорную площадку

Как выбрать группу безопасности для системы отопления частного дома

Выбрать подходящую модель не сложно, смотреть нужно на:

  1. Максимально допустимую мощность системы (кВт), на которую рассчитан узел. Обычно это 44, 50 или 55 кВт. Если система имеет меньшую мощность – отлично, если же большую – необходимо искать более прочный вариант.
  2. Давление срабатывания предохранительного клапана. Как правило, в готовые узлы устанавливают клапаны с фиксированным значением – 1,5 бар, 3 бар, 4 или 6 бар. Давление срабатывания должно соответствовать максимально допустимому рабочему давлению наиболее уязвимого элемента систем отопления – обычно это стальной теплообменник котла, рассчитанный на 2 или 3 бар. Предохранительные клапаны на 2 бар, несмотря на достаточный спрос, в продаже найти трудно, выход из ситуации – собрать узел своими руками, купив предохранительный клапан и прочие элементы по отдельности (об этом смотрите далее).
  3. Рабочая температура – это допустимая температура теплоносителя, практически у всех современных моделей она в пределах -10°С – 110°C, чего более, чем достаточно.
  4. Совместимость с теплоносителем – если вместо воды в качестве теплоносителя используется антифриз.
  5. Диаметр резьбового соединения – оно может быть диаметром 1″, 1/2″ или 1,4″. Можно подобрать и несоответствующий по диаметру резьбы узел, но тогда придется позаботиться о подборе переходника, что не всегда просто.

Важно обратить внимание и на материал изготовления, оцинкованная сталь или нержавейка – хороший, но не лучший вариант. Более дорогими, но более прочными, износостойкими и еще более устойчивыми к коррозии являются изделия из латуни. Материал изготовления не всегда указывается в характеристиках, кроме того, коллектор может быть изготовлен из стали, а остальные элементы – из латуни

Отличить латунь можно по характерному однотонному, матовому цвету (бронзово-золотистому или серебристому, в зависимости от сплава)

Материал изготовления не всегда указывается в характеристиках, кроме того, коллектор может быть изготовлен из стали, а остальные элементы – из латуни. Отличить латунь можно по характерному однотонному, матовому цвету (бронзово-золотистому или серебристому, в зависимости от сплава).

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Всегда ли нужна установка группы безопасности?

Группа безопасности системы отопления нужна не всегда, однако, если вы желаете лишний раз подстраховаться, можете и установить её. К примеру, устройства, которые функционируют от сжигания природного газа или дизельного топлива, от потребления электрической энергии, не требует дополнительной защиты. Такие агрегаты уже имеют высокий уровень безопасности и могут тут же остановиться и отключить нагрев при росте температуры либо давления.

p, blockquote 13,1,0,0,0 —>

Установка группы безопасности в систему закрытого типа котла, работающего от газа или от сети электропитания, чаще производится просто для удобного обслуживания и комфортного контроля.

p, blockquote 14,0,0,0,0 —>

Схема установки группы безопасности для системы отопления с расширительным баком

В то же время источники тепла в виде твердотопливного котла имеют большую инерцию, потому сразу остановиться не могут. Даже котлам на пеллетных гранулах с автоматизированной системой необходимо чуть-чуть времени для сжигания топлива, попавшего в зону горения. А что случиться с топкой, которая полна горящих дров?

p, blockquote 15,0,0,0,0 —>

Терморегулятор при повышении температуры в рубашке мгновенно перекроет воздух, однако процесс завершится только со временем. Дрова не прекратят гореть, а будут тлеть, в результате чего температура жидкости станет выше ещё на пару градусов. Исключить вскипание и последующий взрыв поможет лишь группа безопасности. Поэтому в котле на твёрдом топливе она является обязательным условием.

p, blockquote 16,0,0,0,0 —>

https://youtube.com/watch?v=8v0G3f5L88w

p, blockquote 18,0,0,0,0 —>

Что входит в группу безопасности системы отопления

Состав классической группы безопасности.

Группа безопасности состоит из трех элементов, соединенных коллектором (техническим элементом, разбивающим поток на несколько параллельных веток).

Автоматический воздухоотводчик

Автоматический воздушный клапан предназначен для сброса воздушных масс из системы отопления. Более ранняя его альтернатива – ручные краны Маевского на радиаторах. Воздух, находящийся в трубах и радиаторах системы отопления, замедляет прогрев и скорость циркуляции теплоносителя, снижает КПД, а при нагреве свыше 90°C серьезно повышает давление, что может привести к повреждению и разгерметизации системы отопления.

Воздух может появится даже при грамотной и тщательной эксплуатации СО. Наиболее частые причины:

  • изначальное заполнение системы отопления теплоносителем с допуском воздуха;
  • выделение пузырьков воздуха при нагреве воды, используемой в качестве теплоносителя, свыше 90°C;
  • неправильное использование крана подпитки;
  • износ элементов и узлов системы отопления, что нарушает ее герметичность.

Автоматический воздухоотводчик не требует настройки или вмешательства человека. Как только в системе образуется воздух, он попадает в канал воздухоотводчика. Находящийся в этом цилиндрическом канале поплавок опускается, опуская запирающий шток: клапан открывается и стравливает из канала весь воздух.

Манометр

Назначение манометра – отображение точного давления внутри системы отопления для контроля показателей. Как правило, в качестве единиц измерения используются бары. Настроив определенный уровень давления, взглянув на манометр можно удостовериться, что система работает исправно, все узлы полностью герметичны, а другие элементы группы безопасности выполняют свои функции.

Предохранительный сбросной клапан

Принцип работы пружинного предохранительного клапана, предназначенного для системы индивидуального отопления.

Предохранительный клапан обеспечивает автоматический сброс воздуха, пара или теплоносителя при достижении критической отметки, тем самым освобождая в системе место для дальнейшего расширения теплоносителя. Повышение давления в системе отопления может быть вызвано не только образованием воздуха (с которым справляется воздухоотводчик), но и расширением самого теплоносителя при сильном нагреве, что может привести к повреждению и протечке.

Если радиаторы и трубы обычно без проблем выдерживают давление в 7-9 бар, то наиболее уязвимым элементом системы отопления является теплообменник котла, часто рассчитанный на 3, а то и на 2 бара.

Именно по максимально допустимому рабочему давлению и подбирается предохранительный клапан: существуют рассчитанные на конкретное давление модели и модели с регулируемым значением, которое устанавливается при монтаже и настройке. Наиболее распространенным и лучшим в соотношении цена-качество является пружинный механизм, именно он и используется практически во всех вариантах групп безопасности.

Принцип работы пружинного предохранительного клапана заключается в балансе давления внутри системы и прижимной силы пружины клапана:

  • изнутри на затвор клапана оказывает давление теплоноситель;
  • с другой стороны золотник прижат штоком, на который давит пружина, тем самым удерживая клапан в закрытом положении;
  • как только давление в системе превышает критическое значение, оно перевешивает прижимную силу пружины и клапан приоткрывается, стравливая излишки воздуха, пара или теплоносителя;
  • как только давление падает ниже критической отметки, силы пружины достаточно, чтобы перевести клапан в исходное закрытое положение.
