Мангалы из металла особенности выбора, виды и все, что нужно знать для полноценного гастрономического отдыха

Порядовка барбекю: залог надежной и прочной кладки

Профессиональные строители используют термин «порядовка» в двух значениях, о которых следует знать и новичку. В первом случае порядовкой называют схематическое изображение будущей конструкции по рядам. Такая схема позволяет новичку не сбиться при кладке, а мастеру – значительно сэкономить время при реализации однотипных проектов. Схемы, чертежи и фото барбекюшницы помогают визуализировать итоговый результат или же внести коррективы на этапе строительных работ.

Во втором варианте употребления слово «порядовка» обозначает приспособление, контролирующее высоту и горизонтальность каждого кирпичного ряда. Данное устройство обеспечит так называемый архитектурный баланс, продлит эксплуатационный срок строения и выступит гарантом безопасности при использовании уличного барбекю. К тому же оно поможет просчитать необходимое количество материала, исключить лишние расходы.

Первый вариант порядовки – это схематическое изображение конструкции по рядам

Порядовка представляет собой две вертикальные рейки по бокам стенки. Крепятся они к нижним рядам (минимум два ряда). Чтобы не повредить кирпичную кладку, вместо болтов для крепления рекомендуется использовать скобы.

Контроль кладки осуществляется с помощью надсечек, нанесенных с интервалом 77 мм по высоте рейки. Эта цифра рассчитана следующим образом: к высоте кирпича (65 мм) прибавляется толщина соединительного шва (12 мм). Если ширина шва отличается от указанной, интервал надсечек изменится пропорционально данному показателю.

Между надсечками противоположных реек протягивается причалка – прочная капроновая нить или шнурок

Натяжение веревки крайне важно: она не должна провисать, иначе контролировать горизонтальность не получится. Если при укладке первых ярусов используется уровень, в дальнейшем его функцию выполняет причалка

Такой принцип контроля кладки дает преимущество не только в качестве, но и в скорости выполнения работы.

Второй вариант порядовки – это приспособление для контроля высоты и горизонтальности кирпичей во время кладки

Для удобства можно применять порядовку на три и даже четыре кирпичные стенки. Благодаря такому принципу вы сможете с легкостью контролировать симметрию конструкции, точность углов и горизонтальность кладки одновременно по всему периметру.

В продаже имеются готовые устройства контроля, однако можно изготовить порядовку самостоятельно из подручных материалов. Следует только учесть, что самодельное устройство годится только для одноразового применения и не дает гарантии точности при последующем использовании.

Формирование дна и возведение стенок кирпичного барбекю

После того как фундамент окончательно затвердел, можно приступать к формированию так называемой «ноги». В данном случае кладка осуществляется в шахматном порядке. Обычно выкладывают восемь рядов кирпича, чтобы высота составила 60 см. Конечно, эти данные условны и варьируются в соответствии с чертежом барбекю.

В процессе возведения стенок барбекю понадобится строительный уровень

Далее переходим к созданию топки и возведению стены. Топку можно изготовить из армированного бетона. Ориентировочно ее размер составляет 80х80 см. Для выполнения этих работ понадобится опалубка. Обязательно следует дождаться полного высыхания конструкции. В некоторых вариантах топку барбекю можно сконструировать из металла.

Статья по теме:

При возведении стен кладка кирпича производится по тому же шахматному принципу, как и при выкладывании «ноги»

Стоит обратить внимание, что фронтальная сторона остается пустой

На этом этапе строительства важно предусмотреть места крепления решетки или шампуров

Уход за мангалом: особенности

В этой ситуации рекомендуется воспользоваться экспертным мнением и советами профессионалов.

• Запрещено заливать холодной или горячей водой мангал, только что «отработавший», поскольку в связи с перепадами температур, могут произойти различные деформации.
• Если необходимо убрать с изделия затекший жир, сделать это можно, используя обыкновенную тряпку с песком.
• Периодически рекомендуется смазывать мангал с помощью масла, которое нанесено на чистую ветошь. Благодаря такому подходу, изделие станет защищенным от влияния внешних погодных условий.

Стационарный мангал из металла с крышкой и коптильней

Встроенный металлический мангал

Требования касательно ухода за изделием разнятся в зависимости от его вида, типа и формы, однако в целом, остаются прежними. Таким образом, правильно созданная конструкция и грамотно эксплуатируемая – это мечта каждого человека, любящего походы, поэтому подойдите к изготовлению этого необходимого элемента досуга ответственно, и взамен вы получите домашний уют со вкусной едой.

Технические особенности правильного мангала

Обычная высота жаровен — от 15 до 20 сантиметров (из расчета, что слой углей будет варьироваться от 5 до 10 сантиметров). Длина конструкции напрямую зависит от желаемого количества шампуров: в среднем на один шампур с мясом рекомендуют выделять около 10 сантиметров. Распространенная ширина — 30-40 сантиметров.
Что касается отверстий в корпусе мангала, влияющих на воздухообмен, то здесь мнения расходятся. Некоторые отмечают, что неуправляемый приток воздуха способен ухудшить качество готового мяса и относят к обязательным элементам колосниковую решетку с зольным ящиком, которая не только выполняет роль второго дна и продлевает срок эксплуатации мангала, но и экономит топливо, а также позволяет регулировать температуру углей и обеспечивать более равномерный жар.
Но чаще всего выбирают мангалы с отверстиями в боковых стенках — с их помощью быстрее разгораются угли.
По верхней кромке корпуса должны быть размещены выемки — достаточно узкие, чтобы при переворачивании шампуров они не соскальзывали в прежнее положение. К дополнительным, но не менее важным элементам действительно удачной конструкции можно отнести устойчивые ножки, поднимающие мангал на удобную высоту.

Что важно знать при изготовлении конструкцийэлектрической плите. Приток воздуха в мангал обеспечивает сохранность температурного режима углей и жара, поэтому он должен быть обеспечен.

Совет! При оформлении немаловажную роль играет поддон, препятствующий падению углей и регулирующий воздушный поток. Его изготавливают по особой технологии, в зависимости от потребностей личного характера.

Заблаговременный выбор размеров конструкции имеет особую важность для ее дальнейшего применения, поскольку изделие должно полностью соответствовать габаритам посуды, с помощью которой изготавливается.
Жар для того, чтобы покрывалась вся длина шампура. Кстати, выемки для шампуров, организованные грамотно, позволят расположить блюда в любом положении и обжаривать их с разных сторон.. Все эти моменты могут иметь различия между собой

Рассмотрим, как сделать мангал своими руками из металла, фото вместе со схемами и чертежами

Все эти моменты могут иметь различия между собой. Рассмотрим, как сделать мангал своими руками из металла, фото вместе со схемами и чертежами.

Резной мангал из металла с крышей в восточном стиле

Небольшой мангал барбекю, размещенный на столе террасы частного дома

Стационарный открытый мангал из металла

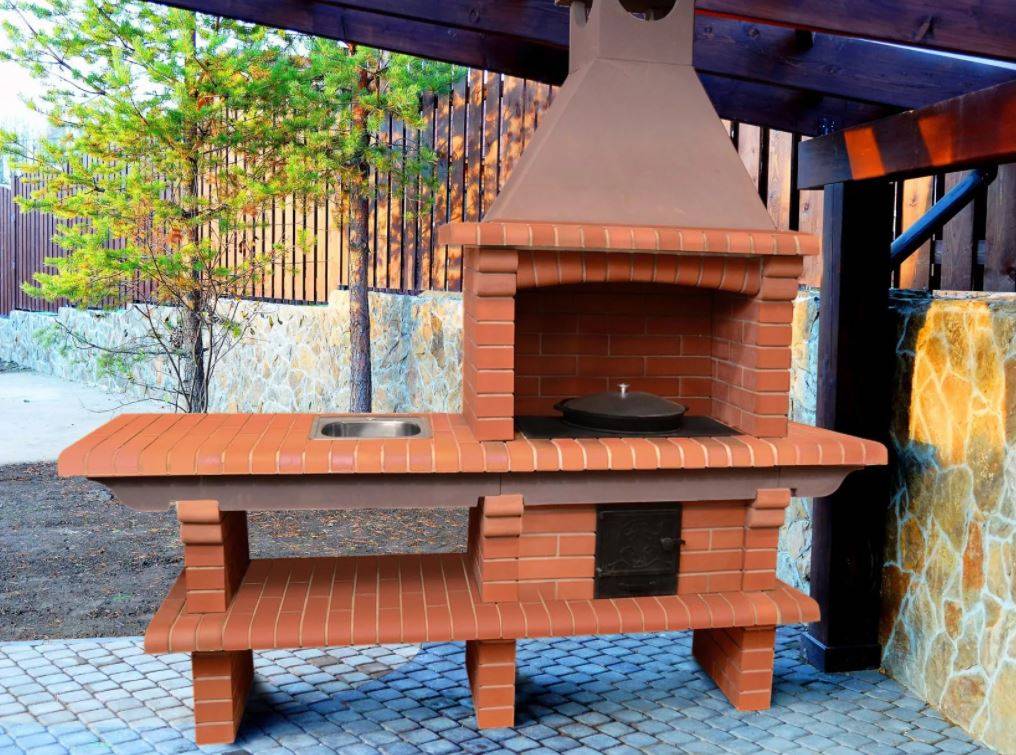

Общее устройство печи-барбекю с казаном и мойкой

Печь-барбекю — это капитальное строение для готовки различных блюд на жару раскалённых углей. Особенность этой установки заключается в том, что процесс приготовления пищи осуществляется на металлической решётке без открытого пламени, а жаровня не закрывается крышкой.

В терминологическом аспекте под понятием «барбекю» подразумевается способ запекания мясных или растительных продуктов над тлеющими углями при температуре в пределах 100–130°С.

Для удобства приготовления пищи такие устройства модернизируют, пристраивая к ним дополнительные отсеки и установки. Приобрела большую популярность конструкция, совмещающая в себе печь-барбекю, жаровню с возможностью установки казана, а также пристройку с мойкой. Следует отметить, что жаровню легко превратить в обычную плиту, если убрать казан, а на отверстие положить чугунные кольца разных размеров, образующих сплошную поверхность.

Капитальная печь барбекю имеет много положительных и несколько отрицательных качеств.

Таблица: достоинства и недостатки печи-барбекю

Плюсы

Минусы

надёжность и долговечность конструкции; пожаробезопасность, так как в процессе готовки не используется открытое пламя; особый вкус приготовленных блюд, причём хрустящая корочка удерживает естественную влагу в продуктах; внешняя привлекательность, благодаря чему она станет украшением любого участка; возможность построить над ней навес или беседку, из-за чего проливной дождь не станет помехой для приготовления еды и общения с друзьями; индивидуальность дизайна, проявив креативное мышление, можно возвести конструкцию по собственному проекту; возможность использовать разные техники приготовления пищи; разноплановое строение, которое зависит от собственных возможностей и размеров площади под застройку, для её возведения разработано много конструкций как малогабаритных, так и модернизированных различными установками и приспособлениями, образующие целые комплексы для приготовления разных блюд.

необходимость выделения большого участка для строительства, причём подойдёт не всякое место на территории; невозможность перемещения; необходимость установки капитального фундамента; потребность в наличии для её строительства не только навыков кирпичной кладки, но и опыта в печном деле; высокая стоимость.

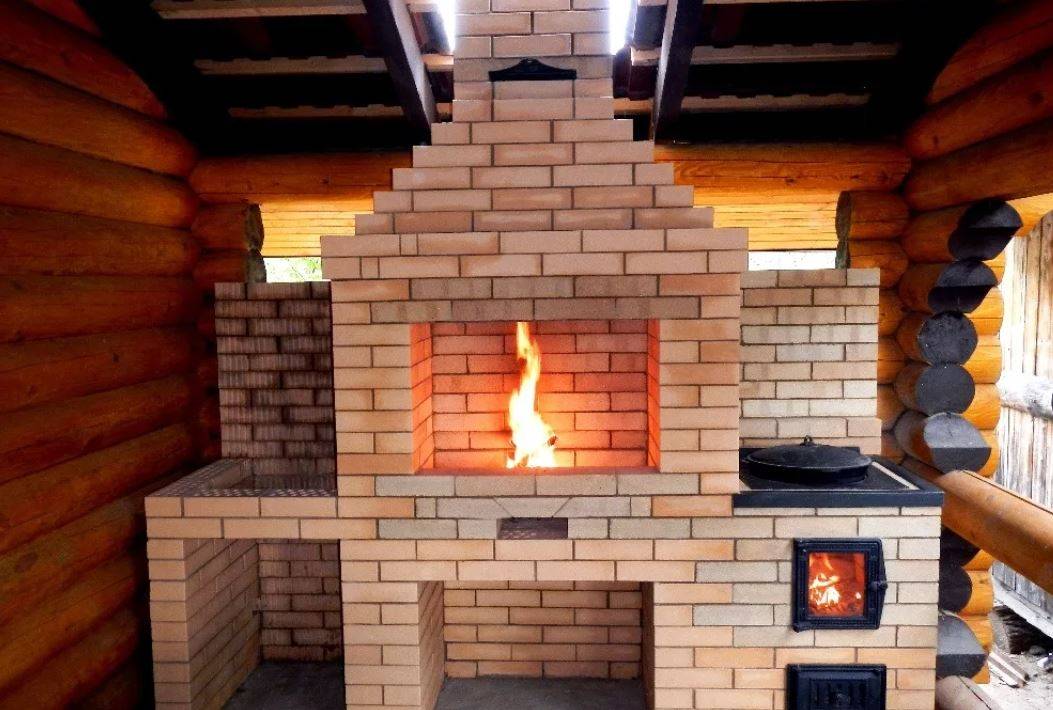

Строительство своими руками печи-барбекю из кирпича

Приступая к строительству печи барбекю из кирпича своими руками, надо как следует подготовиться. Понадобятся не только материалы и инструмент, но и точное знание технологии, чертежи, в соответствии с которыми будут выполняться работы. Предлагаем разобраться, как самостоятельно возвести подобную постройку на своём участке.

Самостоятельно построить барбекю при желании сможет каждый

Какие материалы и инструменты нужны для работы: ориентировочный перечень

Выбирая материалы для строительства, надо знать, какой кирпич использовать для барбекю. Потребуется красный и шамотный. Последний предназначен для кладки топки.

• печное литьё. Перечень, размеры и количество определяются на этапе разработки чертежа;
• глина;
• бетон для устройства фундамента или основные компоненты для его приготовления;
• арматура для повышения прочностных характеристик фундамента;
• лист металла;
• доски для опалубки;
• гидроизоляционный материал;
• кельма;
• уровень строительный;
• пила для мокрой резки кирпича;
• болгарка с подходящими кругами;
• молоток с резиновым бойком;
• шаблон для полукруглой арки.

Перечень инструментов является ориентировочным

Как своими руками подготовить чертёж для барбекюшницы из кирпича: полезные советы

Приступая к разработке своими руками чертежа барбекюшницы из кирпича, продумайте следующие моменты:

• площадь и прочностные характеристики основания будущего строения. Фундамент должен быть рассчитан на будущую эксплуатационную нагрузку;
• конструктивные особенности и высоту будущей печи;
• конструктивные особенности жаровни, вертелов и решётки;
• наличие навеса или беседки. При их наличии можно будет не зависеть от погодных условий;
• наличие дополнительных элементов. Кроме барбекю, можно предусмотреть коптильню или мойку. Они должны обязательно присутствовать на чертеже;
• систему защиты от ветра;
• место для хранения угля;
• конструктивные особенности системы дымоудаления.

Закладка фундамента

От качества основания зависит срок эксплуатации барбекю из кирпича в беседке. Работы начинают с подготовки котлована. Для этого снимают плодородный слой и вынимают грунт на глубину 20-25 см.

Далее работы могут выполняться в следующей последовательности.

Иллюстрация	Описание действия
	На выровненное дно котлована насыпается и утрамбовывается пятнадцатисантиметровый слой щебня средней фракции. Заливаем небольшой слой бетона. Выполняем армирование основания. Для этого вбиваем пруты через равное расстояние, а также укладываем их вдоль и поперёк, связывая в точке пересечения.

Заливаем бетон до уровня котлована, закрываем сверху металлическим листом и оставляет на три дня. Лист следует укладывать на кирпичи, чтобы исключить его контакт с залитым раствором.

Выставляем опалубку и продолжаем заливать основание.

Если вы хотите изучить последовательность самостоятельно, смотрите это видео.

Приготовление глиняного раствора

Для кладки печи выбирается тёмно-красная глина. Её замачивают на сутки до начала приготовления раствора и через день тщательно перемешивают. К размоченной глине добавляют песок в соотношении 1:2. Для повышения пластичности в состав вводится клей для печей и каминов (около 3% от объёма). Состав тщательно перемешивается. Можно приступать к кладке.

Глиняный раствор требует правильного приготовления

Пошаговая кладка барбекю из кирпича

Цена кладки барбекю из кирпича зависит от многих факторов. Выполняя работы, можно значительно снизить стоимость строительных работ. Если вы решили обойтись без помощи специалистов, предлагаем посмотреть видео, описывающее пошаговую кладку барбекю из кирпича.

Как рассчитать?

Благодаря долголетнему опыту мастеров, народных умельцев, инженеров мы смогли сделать выборку наилучших советов по расчету технических особенностей при изготовлении мангала своими руками.

Длина

Если вы из тех, кто желает сделать за один заход много вкусного и неплохого мяса, то может показаться логичным, что сделать рабочую поверхность мангала необходимо как можно больше.

Но учтите, что перемещение длинноватой конструкции в этом случае будет ограничено – мангал будет массивный и тяжкий.

Ежели вы, напротив, желаете маленькую переносную модель, следует ориентироваться на то, что при заполнении углем у вас обязана в итоге быть лучшая температура для жарки.

Мастера с опытом рекомендуют брать за базу см, а далее уже все по собственному вкусу.

Индивидуальные размеры рассчитывают по специальной формуле: Хш*S=длина. В этом случае Хш представляет собой необходимое количество шампуров для одновременного приготовления, a S это расстояние меж ними.

Ширина

Заранее неверны категорические утверждения о том, что ширина 0,4 метра – это эталон. Ежели повезет, то длина шампуров либо сетки будет 0,43 м, но что делать, ежели меньше?

Для этого при разработке чертежа мангала необходимо измерить среднюю длину шампура, чтоб далее не было никаких заморочек.

Популярной шириной на данный момент является 0,3 метра, так как этого полностью довольно и это содействует экономии угля.

Но учтите, что обычные шампуры плоские, а означает, вы должны позаботиться о вертикальных выемках, чтоб при приготовлении еды было просто прокручивать шампур.

Прорези округлой формы неудобны.

ТОП-3 мангала для кафе

Приведем несколько примеров хороших профессиональных мангалов.

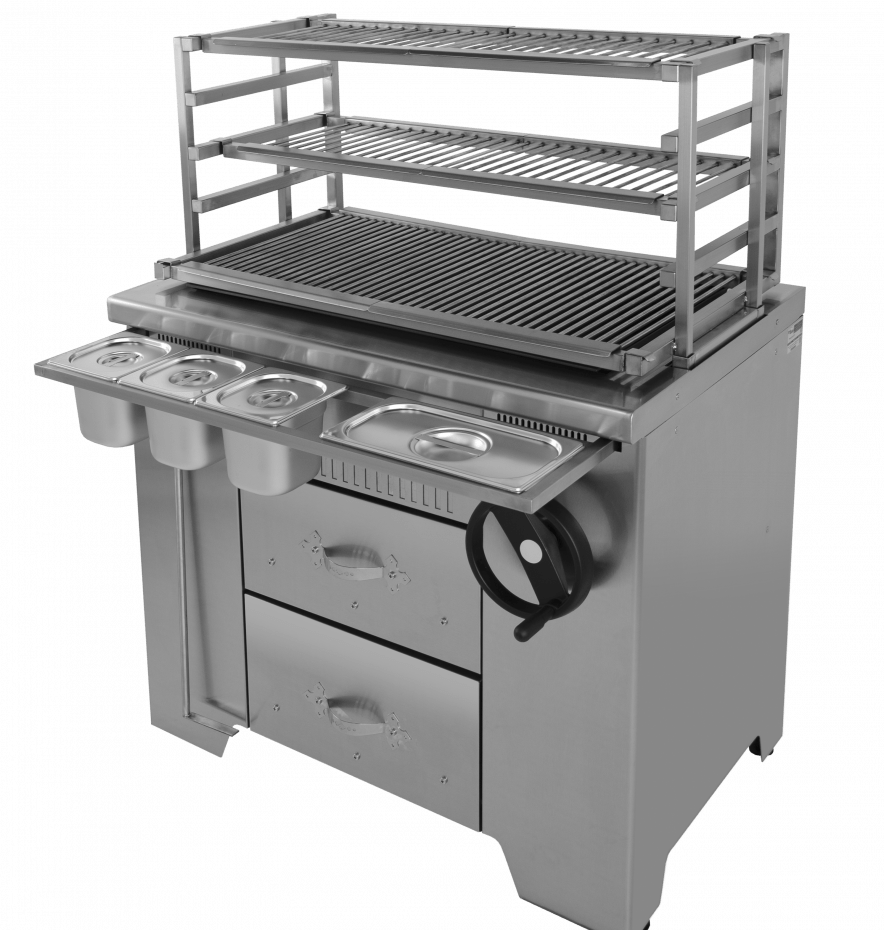

Grill Master УММ/2 (ROBATA L1200) 11314

Многофункциональный твердотопливный мангал с богатой комплектацией. В этой капсульной модели предусмотрена плавная регулировка уровня нагрева, имеется подъемный механизм для регулировки положения решеток и 5 уровней для сеток.

Корпус устройства, сетки и решетки изготовлены из нержавеющей стали. Основной очаг выполнен из чугуна и жаропрочной стали, а колосник очага — из чугуна.

Характеристики изделия:

• Материал — нержавеющая сталь, жаропрочная сталь, чугун.
• Габариты — 100х61,7(82,7)х142,2 см.
• Вес — 197 кг.
• Гарантийный срок — 12 месяцев.
• Эквивалентная мощность — 39 кВт.

Плюсы:

• Комплектация — есть шампуры для шашлыка, решетки, гастроемкости и прочие функциональные элементы.
• Умеренный вес конструкции.
• Возможность одновременно и жарить продукты, и подогревать готовые блюда.
• Компактность мангала.

Минусы:

Гидрофильтр, искрогаситель и колеса необходимо заказывать отдельно.

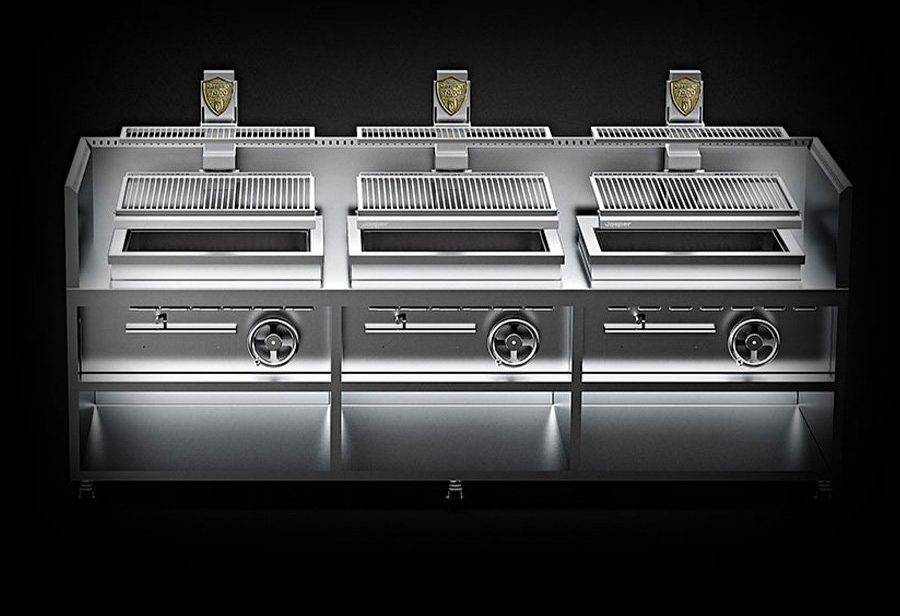

Гриль-мангал JOSPER PVJ076-3

Мангалы испанского бренда Хоспер пользуются хорошим спросом благодаря высокому качеству изделий, их надежности и долговечности. Модель PVJ076-3 относится к новой линейке и представляет собой большую напольную гриль-зону с тремя выделенными рабочими поверхностями. В каждой секции помимо топки обустроен свой подъемный механизм для решеток. А за счет выверенного угла наклона лишний жир и масло стекают с решетки в жиросборный коллектор.

Характеристики изделия:

• Материал корпуса — нержавеющая сталь.
• Материал жарочной поверхности — чугун.
• Габариты — 299,5х90х161 см.
• Вес — 921 кг.

Плюсы:

• Есть колеса с системой фиксации для удобной транспортировки конструкции.
• Привлекательный дизайн мангала.
• Уникальная система вентиляции.
• Усиленная конструкция.
• Быстрый разогрев — до 20 минут.

Минусы:

• Требуется высокая вытяжная мощность — минимум 5,5 тыс м3/ч.
• Необходимо много свободного места. Не менее 30 см до легковоспламеняющихся предметов и не менее 10 см до прочего оборудования на кухне.

VESTA Vega2

Открытый угольный мангал напольного типа. Его корпус выполнен из нержавеющей стали толщиной 5 мм, что обеспечивает высокую прочность изделия. Имеется механизм регулировки поддува для лучшего контроля температуры углей, а также рычажный механизм регулировки высоты колосника. В узле подъемника решетки колосника также предусмотрены дополнительные сменные стенки из пятимиллиметровой стали. Гриль поставляется полностью собранным.

Характеристики изделия:

• Материал корпуса — нержавеющая сталь.
• Материал решетки — котельная жаропрочная сталь.
• Материал обшивки, стола — нержавеющая сталь.
• Габариты — 141,5х76,8х95 см.
• Вес — 114 кг.

Плюсы:

• Доступная цена.
• Можно расширить функционал за счет коптильни, подставки под казан и решетки для шампуров. Размер последней можно менять под длину имеющихся шампуров.
• Не надо собирать мангал, так как он поставляется готовым к работе.
• Сравнительно небольшой вес.

Минусы:

Для подключения к вентиляции потребуется специальная комплектация с водяным искрогасителем.

Разборной мангал из металла своими руками

Для поездок на природу, на охоту или рыбалку больше подходит легкий переносной сборно-разборный вариант. Есть подобные изделия в магазинах, но они сделаны из совсем тонкого металла и надолго их на хватает. Потому и переносной мангал лучше сделать своими руками.

Они есть нескольких видов:

• раскладные;
• сборные.

Раскладные (складные) мангалы в чемодане и без

Раскладные мангалы выполнены чаще всего в виде чемоданчика. Некоторые — сразу с ручками для переноски. Для других требуется отдельный чехол или какой-то дипломат-чемодан.

В данном варианте хозяин под имеющийся чемодан сделал мангал из металла. Крепятся части на металлических дверных петлях. Их приварили ручной электродуговой сваркой. Конкретно у этой модели ножки больно уж тонкие, но это — издержки компактности.

Еще один вариант переносного походного мангала. Его тоже можно «упаковать» в чемодан, но можно сшить и сумку из брезента: дешево и сердито.

В этом варианте сделано дно со складывающимися ножками. Остальные части укладываются внутрь по отдельности. Между собой боковины скрепляются за счет пропилов, которые идут до середины высоты в разных направлениях.

Еще одна конструкция складного мангала показана в видео-формате.

Разборные мангалы

От предыдущих отличаются тем, что они состоят из отдельных, ничем не скрепленных частей. Собираются на месте. Способы сборки разные — где-то это несколько болтов, где-то — пазы и пропилы. При изготовлении сварка не нужна, зато потребуется болгарка с алмазным диском или пила по металлу.

Представленный на фото сборный мангал из металла напоминает детский конструктор. Идея интересная, реализация — на высоте. Сварка не нужна, зато необходимо виртуозное владение болгаркой. Если навыка такого уровня нет, можно самые сложные места доработать пилой по металлу. Если решите сделать что-то подобное своими руками, предварительно сделайте макет в картоне. Его желательно брать такой же толщины, как будете использовать металл. Готовый макет соберите, подгоните его так, чтобы все было идеально. Потом можете переносить выкройки на металл.

Следующие разборные мангалы сделаны по типу тех, что продаются в магазинах. В них ножки сделаны из уголков, в ножках сделаны пропилы в виде язычков. Эти язычки чуть отогнуты. В боковинах под эти выступы сделаны отверстия. При сборке боковушки «насаживаются» на язычки.

Дно в такой модели сборного мангала ничем не фиксируется. Нижняя часть боковин загнута внутрь на 3-4 мм. После закрепления их на ножках по периметру получается бортик. Дно укладывается на этот бортик. Имея опыт эксплуатации именно такой модели могу сказать, что конструкция получается достаточно шаткая и вести себя с ней нужно аккуратно: установив, вы ее уже не подвинете, иначе все может развалиться. Но наш мангал сделан из очень тонкого металла в 1 мм. Возможно, если использовать большую толщину, проблемы не будет.

Еще один вариант сборного мангала отличается от предыдущих тем, что ножки у него кованные. На них за счет специальных пластин крепятся боковины.

И самый простой из металлических мангалов вы увидите на фото ниже. При наличии двух кусков уголка и болгарки его можно сделать за несколько минут. Если согнуть не получится, можно просверлить отверстия и скрепить болтом с гайкой.

Устанавливают его над кострищем, забивая ножки в грунт. Не очень удобно, зато очень просто. На «пожарный» случай сойдет.

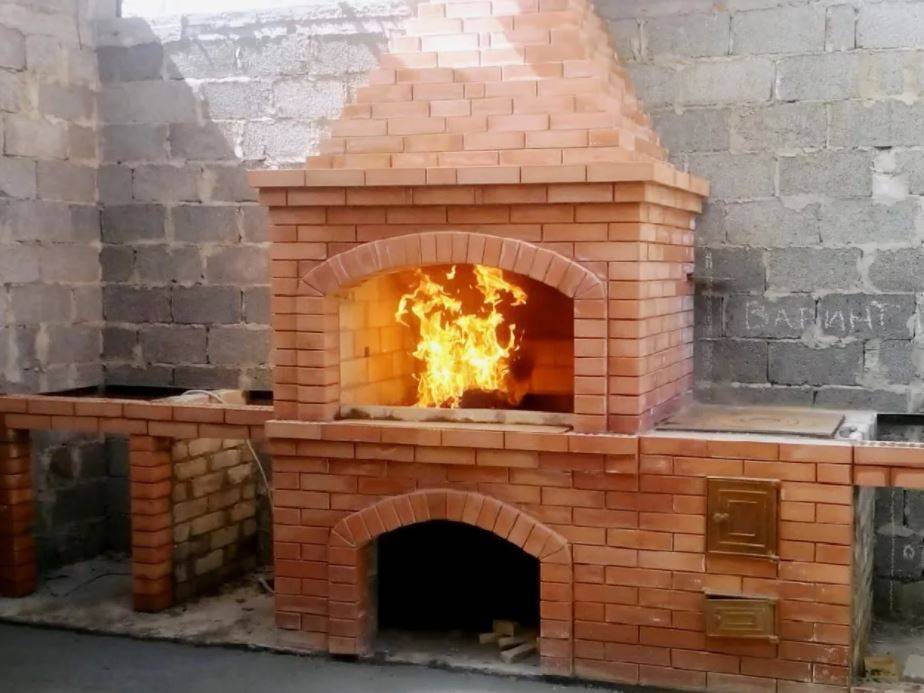

Делаем печь-барбекю из кирпича c дымоходом

Рассмотрим пошаговую инструкцию по кладке барбекю из кирпича.

Необходимые инструменты

• Мастерок.
• Резиновая киянка.
• Таз или корыто.
• Строительный миксер или лопата для перемешивания.
• Длинная рейка с ровной поверхностью, по которой можно проверять качество работ в процессе их выполнения.
• Рулетка.
• Строительный уровень.

Выбор материала

Для улицы подойдут облицовочный и полнотелый керамический камень. В помещении рекомендуют использовать шамотный — он лучше выдерживает высокую температуру и хуже ее проводит. На улице печь охлаждается быстрее, чем в доме.

Подготовка кладочной смеси

Цемент смешиваем с песком в пропорции 1:3. Чтобы масса была более подвижна, можно ввести в состав известь или специальную добавку, повышающую пластичность.

Есть и другой рецепт кладочного раствора. В таз засыпают глину и заливают ее водой. Через 5 дней ее перемешивают, добавляя немного песка и цемента.

Монтаж стенок

Первый ряд лучше сначала выложить без раствора, как показано в фотогалерее. Это нужно, чтобы убедиться, что расчеты размеров проведены правильно и количество сборных элементов соответствует длине и ширине всей конструкции. Чтобы обозначить шов, оставляют зазоры в 1 см.

Основанием служит железобетонный фундамент. Кирпичи укладывают в длину. Каждый последующий ряд смещают так, чтобы шов приходился на центр изделия, расположенного снизу. Разбить керамику на две равные части сложно. Лучше сделать срез болгаркой с диском по бетону. Раствор укладывают одинаковым слоем в 1 см. Для проверки применяют арматурный прут сечением 1 см либо порядовку — рейку с нанесенными на нее размерами. Каждые три яруса проверяют рулеткой и строительным уровнем. Чтобы правильно выставить сборный элемент, по его сторонам и сверху постукивают резиновой киянкой.

Если на углах перевязку сделать не удается, их армируют проволокой либо перфорированной лентой.

Установка перемычек

При достижении стенками расчетной высоты на них выкладывают горизонтальные опоры под очаг и столешницу.

Способы создания опор

• Ряд кладут на металлическую пластину, заделанную в боковины. В блоках можно проделать желоб и разместить их на стальных уголках, сложенных сторонами вместе. Стороны должны смотреть вверх. Их помещают в желоба, обращенные к низу. Достаточной прочностью обладает профиль сечением от 45х45 мм. Его грани не должны выступать за пределы кладки. Глубину прорези берут с запасом — сталь расширяется при нагревании и может разрушить керамические изделия.
• Пустотелые изделия нанизываются на арматурный прут или каркас и скрепляются цементно-песчаной смесью.

Пространства между перемычками могут служить для хранения дров либо кухонных принадлежностей. Чертежи и фотографии барбекю из кирпича помогут найти решение, как еще задействовать эту зону.

Выкладка топки

Она расположена на уровне перемычек. Опорой для ее дна служат стальные профили. Их заделывают в стены. Очаг представляет собой свод или прямоугольную камеру из шамотного кирпича. Вяжущим служит специальный термостойкий раствор. Он продается в виде порошка. Чтобы правильно развести его водой, нужно изучить инструкцию. Кирпичи располагают горизонтально в два ряда с перевязкой, защищающей нижние швы. Вместо кирпичей снизу можно сделать бетонную стяжку.

Стенки камеры возводят одновременно с внешними — так удобнее вести работы. Между ними делают зазор в 1 см. Он защищает внешнее покрытие от высокой температуры, а внутреннее — от растрескивания при неравномерных термических деформациях. Сборные элементы соединяют в длину.

Чтобы создать арку, потребуется кружало — металлическая или деревянная дуга. Ее фиксируют в проеме, а сверху устанавливают ряд, повторяющий форму дуги. Верхний кирпич помещают в проем последним. Соседние опираются на него и поэтому не падают. Арку изнутри защищает огнеупорная прослойка.

Возведение трубы

Огнеупорные материалы не потребуются. Ряды располагают со смещением внутрь на треть ширины, создавая вытянутую пирамиду. На определенном уровне переходят на ровную вертикальную кладку.

Ребристую внутреннюю поверхность сложнее чистить, поэтому иногда ребра срезают либо закрывают плоскими щитами.

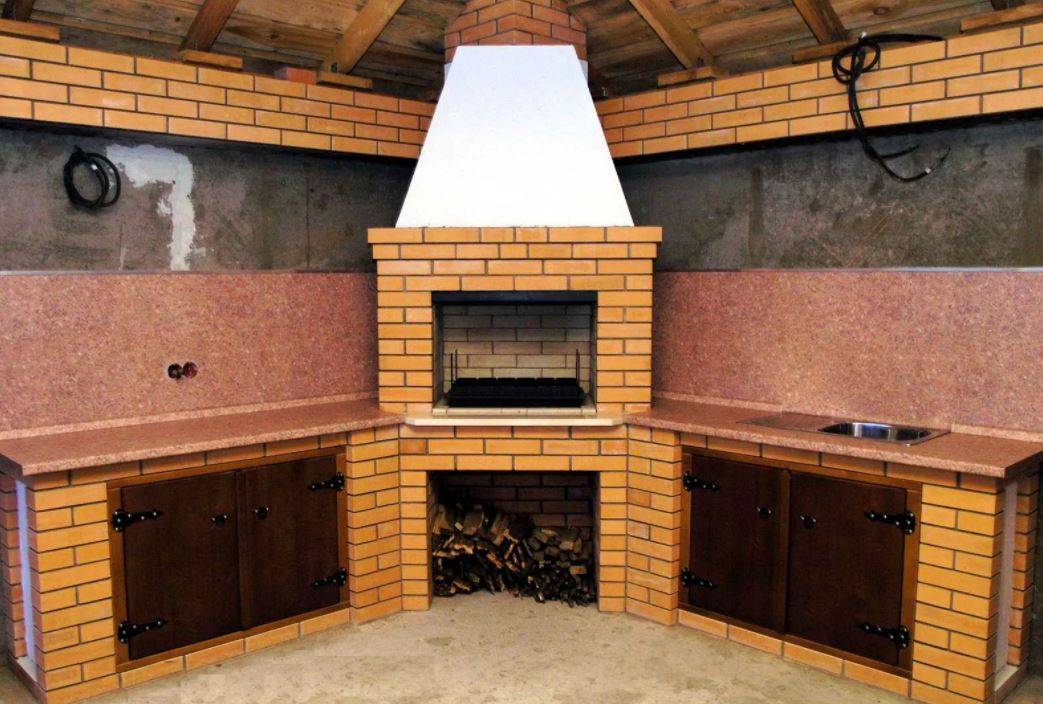

Кирпичные

Кирпичный мангал — это стационарное сооружение, которое приходится строить по всем правилам и технологиям. Для них нужен надежный фундамент, используются разные виды кирпича (огнеупорный для самой жаровни и обычный рядовый для основания).

Большинство владельцев предпочитает строить не один только мангал, а целый печной комплекс с несколькими отделениями — коптильней, печью для казана, русской печью, тандыром, жаровнями и т. п. Это вполне разумный подход — поскольку приходится выполнять полный перечень строительных работ, лучше создать универсальное и многофункциональное сооружение.

Недостаток у кирпичных мангалов один, но весьма серьезный. Его не возможно перемещать на другое место. Как следствие, необходимость правильного выбора места на участке, подвода воды, учета розы ветров и других особенностей участка. Это важный момент, так как дым, постоянно идущий в окна соседей, может стать причиной нежелательных споров или судебных исков.

Проекты, эскизы и особенности изготовления разборного и складного мангала

Разборный мангал для дачи

Такой мангал очень легко разложить на отдельные элементы, которые не будут занимать много места во время его хранения.

Конструкция жаровни не предусматривает сваривания всех её частей, поэтому сварочный аппарат здесь может и не понадобиться. А для того чтобы боковины и ножки мангала снимались нам понадобятся только болты и гайки.

Чертёж разборного мангала

Как сделать

1. Вначале необходимо разметить все детали изделия на железном листе. По бокам и внизу надо прибавить около 4 см на стыки как указано в схеме.
2. Затем все детали необходимо вырезать.
3. Для того чтобы можно было согнуть листы необходимо на вырезанных боковушках сделать по бокам небольшие надрезы. Тогда можно будет состыковать углы и днище легко уложить внутрь каркаса.
4. Чтобы вся конструкция «коробки» жаровни не распалась во время приготовления шашлыков на концах стенок надо сделать отверстия и прочно закрепить их болтами.
5. На верхней части боковых сторон жаровни надо сделать выемки на одинаковом расстоянии для укладки шампуров.
6. Ножки надо сделать из 4 железных уголков, в которых также надо сделать дыры для болтов, а также в углах смежных стенок, к которым они будут крепиться.
7. Для лучшего доступа воздуха в самом внизу стенок коробки надо сделать небольшие отверстия дрелью или болгаркой.

Вид готового разборного мангала

Складной мангал

Такой походный мангал также можно сделать во дворе своего дома и это будет отличный вариант для загородных пикников. В сложенном виде — это небольшой железный чемодан с переносным приспособлением. Толщина такого «чемодана» всего лишь 40 мм, а длина составляет от 65 до 85 см. В него можно сложить шампуры или решётку для гриля.

Складной мангал в виде чемодана

Как сварить

Из листа железа необходимо выпилить днище мангала и просверлить на боковых сторонах круглые дыры дрелью диаметром около 10 мм для притока воздуха. Затем боковины загнуть по линии, показанной на чертеже.

Чертеж днища складного мангала

• Вырезать боковины (размер 62х20,5 см).
• Для того чтобы они легко складывались внутрь «чемоданчика», между днищем и стенками необходимо закрепить по две небольшие петли (навеса). Сделать это можно с помощью винтов или сварки.
• Далее необходимо вырезать торцевые съёмные стенки. При сборке они будут вставляться в боковушки и днище. Для этого по всем краям боковых стенок надо сделать прямоугольные тонкие прорези.

Чертеж стенок мангала складного

• К низу днища необходимо приварить четыре гайки, которые необходимы для прикручивающихся ножек.
• Для их изготовления надо взять четыре прута арматуры, длиной по 60 см и на каждой из них надо сделать резьбу (по 1 см М8). Во время сборки ножки можно будет вкручивать с приваренные гайки.

Мангал складной — вид в сборе

• Для удобства переноски конструкция мангала дополняется специальной металлической ручкой, которую можно просто приварить или прикрутить болтами с гайками.
• Чтобы мангал закрывался как «чемодан» необходимо на одной из стенок прикрутить фиксатор или крючок.

Мангал складной — вид в сложенном состоянии

Подготовка к строительству: чертежи и оптимальные размеры

Возведению конструкции печи-барбекю должны предшествовать подготовительные мероприятия по выбору места постройки, составлению чертежей и схем.

Для создания печи-барбекю можно использовать уже готовые чертежи

При выборе участка для строительства нужно руководствоваться следующими правилами:

1. Между печным комплексом и жилым домом должно быть расстояние не менее 5 м.
2. Доступ к кухне не должен быть слишком удалён от конструкции. При необходимости их можно расположить под одной крышей.
3. Постройку следует размещать подальше от жилого дома соседей, так как запахи и дым могут их раздражать.
4. Решение всех строительных моментов следует доверить специалистам.
5. Перед застройкой необходимо провести исследование грунта, и, в соответствии с его качеством, выбрать подходящий тип основания.

Важную роль играет размер будущей печи-барбекю.

Высота печи-барбекю должна быть такой, чтобы любому члену семьи было удобно готовить на ней

Если поверхность с мойкой, решётку барбекю или казан разместить слишком низко, то через некоторое время устанет спина, а при расположении рабочих поверхностей слишком высоко в процессе приготовления без ожогов не обойтись.

Если ширина выбранного участка не позволяет сделать широкую конструкцию, то данным оптимальным параметром можно считать величину в 240–250 см. Такой печной комплекс будет компактным и удобным. Ширину жаровни следует сделать 63–65 см.

Размер печи для казана составит 3,5 кирпича с каждой стороны, что соответствует 87 см.

Изготовление из газового баллона

Готовится газовый баллон, длина которого 960 мм, с вмещаемым объемом – 50 л. Кроме того, приобретаются заклепки, профтруба, уголки, полоса.

Перед началом работ подготавливаются необходимые инструменты: сварочный аппарат, болгарка, мел, линейка.

Расчетное количество шампуров составляет 9 штук. Соответственно, столько же и должно быть в корпусе отверстий. Их размеры – 5х11 мм.

Составляется проект будущего мангала.

Высота ножек берется 800 мм.

Сначала баллон нужно подготовить, и только потом приступать к его разрезанию: ­

1. Выпустить из него газ. Для этого открывается вентиль, баллон укладывается на бок. ­
2. Откручивается дробь кран. Идет выход последних остатков газа. ­
3. Через шланг ведется полная закачка емкости водой.

Пошаговая инструкция изготовления мангала:

1. Для изготовления крышки, из баллона вырезается часть корпуса.
2. Крышка устанавливается на баллоне. Для этого в обеих частях сверлятся отверстия и на заклепках ставятся петли.
3. На крышке крепится деревянная ручка.
4. Формируется подставка под мангал. Для этого используется профтруба, которая разрезается на кусочки, уголок и полосы, которые повторяют полукруг мангала.
5. В основании конструкции сверлятся для вентиляции дырочки.
6. С обеих сторон корпуса изготавливаются отверстия под шампура.
7. Чтобы мангал можно было переносить, с 2 сторон привариваются ручки.
8. Изделие готово. Для комфортности, впереди делается деревянный столик. Если есть желание, конструкция легко приспосабливается под коптильню.
