Нюансы кладки


Керамический полнотелый кирпич марки М-200 Подходящий кирпич – керамический М200. Лучше взять специальный печной вариант. Шамотный не годится, он конфликтует с влагой. Для уличной версии это неприемлемо.

Вид состава, нужного для кладки – глиняно-песчаный с небольшим добавлением цемента. Возможен вариант с применением уже готовой печной смеси. Она не должна быть жароустойчивой и содержать шамот. Замешивание происходит строго по инструктажу. Швы в толщину достигают 3-5 мм. В процессе работы нужно постоянно следить за двумя факторами:

  • вертикальностью стенок,
  • горизонтальностью кладки.

Их соблюдение обеспечит надёжную работу барбекю и мангала.

Началом каждой нечётной линии является целый кирпич, началом чётно линии – половинчатый его вариант.

В шестой и десятой линии кирпичи располагаются боком, позиционируются поперёк главной кладки. В этих же линиях задняя стенка состоит из кирпичей, также поставленных боком. Их должно быть две линии. Идёт перевязка, смещаются швы.

Если вам нужно сделать место для шампуров, на задней стенке позиция кирпича получается аналогичной (боком). В участке для шампуров делается выступ. Впереди устраивается опора – профильная металлическая труба (подходящий вариант для мангалов). Она вырезана под параметр участка и имеет небольшое сечение. В ней создаются выемки для шампуров.

С седьмой линии кладка идёт лишь на половине – это обустройство жарочного отдела. Он получается шире. С левой стороны базируется столик, как раз рядом с печкой. Если вам нужен столик с противоположной стороны, произведите зеркальное отображение данной порядовки.

Как известно, кирпичный монолит притягивает влагу из фундамента. Поэтому начальную линию нужно основательно изолировать от влаги. Можно применить рубероид или гидроизол. Нужно 2 слоя. Можно устроить гидрозащиту между первой и второй линией.

После кладки конструкция отдыхает 1-2 дня, если погода тёплая, если прохладная – 3-5 дней. Потом можно сделать тестовый запуск.

Для защиты конструкции от осадков можно сделать какой-нибудь навес. Также всё ваше сооружение рекомендуется покрыть лаком КО-85 или другим подобным средством для снижения гигроскопичности.

Сколько времени потребуется на изготовление уличной печки

Печь-барбекю можно вполне сложить самостоятельно. Необходимо заранее выбрать правильный проект и подходящий участок. От этого на 90% зависит качество печи и продолжительность её эксплуатации.

Обычно возведение конструкции занимает месяц. В зависимости от сложности срок может колебаться от 10 до 28 дней. Максимальные сроки строительства — у сложных конструкций, например, у печи-камина, у барбекю с казаном. Стандартный прибор небольших размеров возводится за две недели с учётом высыхания раствора.

Спешить с вводом печи в эксплуатацию не стоит, она должна «отстояться». За это время строение даст усадку, проявятся возможные трещины и иные дефекты. Первый раз прибор протапливают не на полную мощность, для того чтобы иметь возможность исправить недостатки дымохода, которые потом могут быть незаметны.

Сборка мангала для дачи своими руками

Простейший вариант мангала можно изготовить из металлических листов. Для такой конструкции лучше всего использовать оцинкованную сталь, которая отличается хорошей устойчивостью к высоким температурам и коррозии. Для сборки такой жаровни понадобится изготовить из металлических листов прямоугольный ящик с открытым верхом. Углубления, в которых будут располагаться шампуры, можно выполнить с помощью болгарки. Мангальная зона из метала – простой и быстрый вариант, однако, для многократного использования лучше всего выполнить надежную конструкцию из кирпича.

При желании можно сделать более надежную жаровню. Для изготовления мангальной зоны рекомендуется использовать кирпич. Рассмотрим, какие еще материалы потребуются для оформления мангальной зоны:

  • цемент;
  • глиняный раствор;
  • песок;
  • тротуарная плитка.

Мангальная зона

Также такую конструкцию можно дополнить решеткой, на которой будет приготавливаться гриль. Перед заливкой фундамента, необходимо засыпать на дно ямы песок. Самая сложная работа связана с кладкой кирпичей. При обустройстве мангальной зоны необходимо четко соблюдать размеры, указанные в чертеже и не отклонятся от плана строительства.

Важно! Стены мангала в обязательном порядке должны иметь 3 выступа. Для их кладки используются одинаковые поперечные кирпичные элементы

Выступ, расположенный внизу, будет контактировать с бетонной плитой фундамента. В свою очередь, два верхних выступа необходимы для размещения решетки. Кладка производится с использованием глиняного раствора, в который добавляют небольшое количество цемента.

Особенности беседок с печью

Летняя кухня с мангалом или барбекю может быть как закрытого, так и открытого типа. Преимущество первого заключается в возможности круглогодичного пребывания. Это целесообразно, если хозяева часто наведываются на дачу или живут в частном доме. В противном случае лучше отдать предпочтение летней открытой кухне. Она стоит дешевле, возводится проще, выглядит компактнее и не требует получения особых разрешений.

Дерево

Экологически чистый, натуральный материал, который никогда не потеряет своей актуальности. Дизайн таких беседок всегда радует глаз, выглядит естественно и легко, хорошо вписывается в природный пейзаж и гармонирует с окружающей природой. Монтаж летнего сооружения можно произвести самостоятельно, поскольку нет необходимости в сверхпрочном фундаменте, а древесина легко скрепляется при помощи металлических уголков.

Однако и минусов у таких беседок хватает. Каждые 5–6 лет фасад нуждается в обновлении, поскольку древесина деформируется из-за влаги, попадания осадков, резких перепад температур. На поверхности могут образоваться трещины и неровности, стена может покоситься. Древесину обязательно обрабатывают специальным раствором для защиты от вредителей. Лакирование обеспечит защиту от негативного влияния внешних факторов.

Кирпич

Это прочный и очень износоустойчивый материал. Стоит он дороже всех остальных, зато и срок эксплуатации гораздо больше. Он стойко выдерживает температурные перепады, холод и жару, не деформируется и не теряет форму. В отличие от древесины, он не воспламеняется, на нем не образуется грибок или плесень, он не привлекателен для насекомых-вредителей. Также кирпич отличается теплоизоляцией, поэтому в холодную погоду сохраняет тепло, а в жаркую, наоборот, охлаждает.

Что касается монтажа, то соорудить такую беседку самостоятельно без подобного опыта строительства невозможно. Здесь потребуется установить фундамент ленточного типа, прочный и надежный, чтобы постройка не усела в землю и прочно зафиксировалась, несмотря на внушительный вес. Зато, вложив деньги однажды, больше не придется думать о реставрациях и возвращаться к ремонту.

Металл

Сам по себе материал используют для создания каркасов и в качестве основы. Монолитного сооружения из металла не делают, поскольку он быстро нагревается летом и становится ледяным в зимнюю стужу. Зато кованые элементы для открытой летней беседки с кухней или барбекю очень даже подойдут, сделают интерьер изысканным и дорогим. Следует обязательно обрабатывать поверхности антикоррозийным раствором, чтобы металл сохранял привлекательный внешний вид. Металлические элементы отлично сочетаются с камнем, кирпичом и деревом, поэтому дизайн можно обыграть в разной стилистике. Если речь идет просто о металлическом каркасе с крышей, рекомендуется исключить пластиковую мебель, поскольку она не вписывается в подобный интерьер.

Летняя кухня-беседка из металла обычно оформляется в виде легкого навеса на основе профильных труб

Для тех, кто задумал установить печь в уже готовой беседке, следует предусмотреть дополнительные расходы и возможное изменение внешнего вида сооружения. Монтаж конструкции – процесс сложный и трудоемкий, который потребует помощи профессиональных специалистов, поскольку в ряде случаев приходится снимать напольное покрытие, чтобы укрепить фундамент. Для экономии семейного бюджета можно заменить стационарную модель на переносную. Такая кухня с барбекю по функциональности станет лучше, зато расходов будет меньше.

Кладка барбекю из кирпича

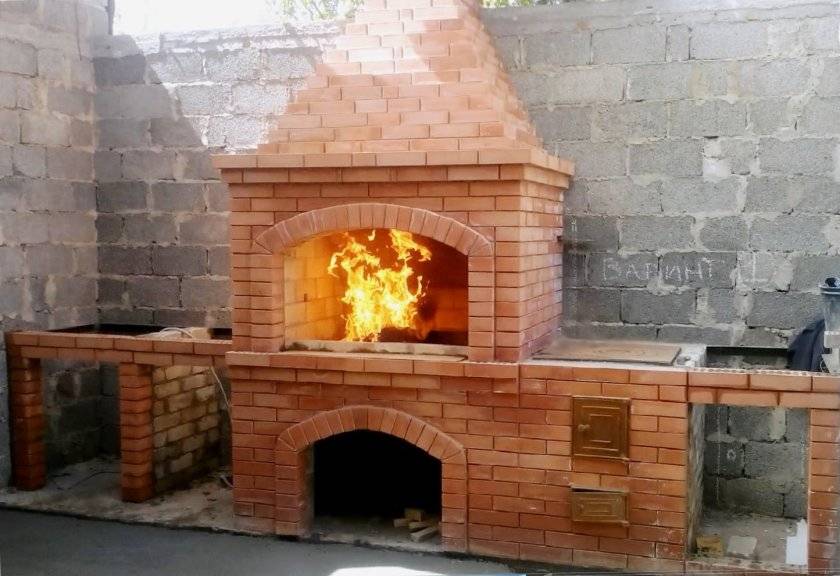

Ниже продемонстрирован мастер-класс по кладке барбекю из кирпича с пошаговым фотоотчетом.

На примере будет осуществляться пристройка барбекю к глухой стене беседки из кирпича.

Кладка барбекю выполняется на бетонное основание (плита армированная, толщиной 30 см)

Обратите внимание, предварительно под печь барбекю делается слой гидроизоляции (2 листа рубероида вырезаются по размеру)

В качестве раствора для кладки кирпича используется огнеупорная смесь на цементной основе «Геркулес».

Совет мастера: если применять глиняный раствор, то на ведро
глиняно-песчаной смеси можно добавить 200-250 гр. цемента М400.

Для строительства используется огнеупорный шамотный кирпич.
Конкретно для этой конструкции барбекю потребуется около 1200 штук.

Толщина шва кладки:

  • для жаростойкой смеси «Геркулес» – 5-7 мм;
  • для печной смеси «Мартель» – 3-5 мм.

Резка кирпича:

Снятие фасок с кирпича (спиливание грани, делается для придания
кирпичу декоративного эффекта) – используется плиткорез с алмазным диском 180 мм

Резка кирпича – выполняется болгаркой с алмазным диском 230 мм

Перед резкий шамотный кирпич замачивается на 5-10 минут,
печной красный кирпич – от 20 минут (чем ниже марка, тем меньше время
замачивания). Для снятия фаски (грани) кирпич только смачивается.

Инструменты и материалы

Инструменты

Для возведения шашлычницы своими руками из кирпича вам понадобятся всегда нужные на любой стройке инструменты и приспособления:

  • емкость для замеса кладочной смеси;
  • миксер или бетономешалка;
  • лопата;
  • ведра;
  • колышки со шнуром;
  • рулетка;
  • строительный уровень;
  • мастерок;
  • болгарка;
  • перфоратор;
  • строительный молоток;
  • щетка для снятия раствора;
  • перчатки.

Строительный уровень понадобится при возведении мангала неоднократно

Материалы

Материалы, которые понадобятся для базовой конструкции:

  • цемент М-400;
  • рубероид РКП-350;
  • доска, брус;
  • гравий;
  • песок;
  • смесь кладочная глино-шамотная для огнеупорной кладки;
  • армированная сетка;
  • арматура;
  • уголок;
  • кирпич;
  • листы базальтового картона 1200 х 00х 10.

Стальной прут, армирующая сетка, уголок

Дополнительные опции:

Для чего понадобитсяНаименование
Трубадымосборник из металла;зонт на дымовую трубу.
Печьшаблон для арки;колосник;накладка на печь;дверцы;базальтовый шнур.
Коптильнядверцы;базальтовый шнур;труба дымоотводная;задвижка.
Крыша, козырекдеревянный брус;рубероид;крепеж;черепица.
Облицовкаоблицовочный материал;клей;грунтовка;затирка;средство для финишной обработки.

Какой кирпич лучше для строительства

Для кладки кирпичного мангала пригоден не каждый вид кирпича. Для каждой части сооружения применяют кирпич с определенными характеристиками. Основные рекомендуемые виды – это красный печной, рядовой полнотелый и огнеупорный шамотный.

Тип кирпичаМаркаРазмеры, ммПрименение
ШамотныйША-5ША-6ША-8ШБ-5ШБ-8ШЛ-8ША-25230х114х65230х114х40250х124х65230х114х65250х124х65230х114х65230х124х65/55Топка печи ижаровни,свод дымохода
Красный печнойМ-200М-180250х120х65250х120х88250х120х138Общая кладка:нижние уровни,внешние стены,дымоход
Красный рядовой полнотелыйМ-100М-125М-150250х120х65250х120х65250х120х65Нижний уровень,перекрытие междудровяником и топкой, труба
Облицовочный250х120х65250х120х88250х85х65Наружная кладка

Шамотный кирпич — самый прочный, устойчив к агрессивным продуктам сгорания. Огнеупорный, температурный предел достигает 1640-1800°C, обладает низкой теплопроводностью.

  • Кирпич шамотный
  • Кирпич шамотный клиновидный

Кроме стандартных шамотный кирпич бывает разнообразных форм и размеров. Для кладки сводов удобен клиновидный ША-25 с разной толщиной торцов — не нужно подпиливать стандартный кирпич для придания необходимой конфигурации.

  • Шамотный кирпич ША-5
  • Шамотный кирпич ША-6
  • Шамотный кирпич ША-25

Размеры шамотных кирпичей

Маленький мангал часто полностью выкладывают из шамотного кирпича. В крупногабаритных конструкциях это нерентабельно, поэтому для кладки стен, не подвергающихся высоким тепловым нагрузкам, используется красный полнотелый кирпич.

Печной полнотелый, влагостойкий, термостойкий кирпич выдерживает до 1200°C. Лучший выбор – продукция заводов: Витебского, ЛСР «Победа», Кирово-Чепецкого, LODE.

  • Кирпич красный огнеупорный
  • Кирпич красный рядовой
  • Кирпич красный печной

Интересные примеры:

Облицовочный кирпич

Раствор для кладки

На начальном этапе кладки применяется обычный цементный раствор: цемент и песок в пропорциях 1:3. На нем кладут рядовой полнотелый кирпич, выкладывая цоколь, внешние стены, над кровельный отрезок трубы и остальные части сооружения.

Топки печей, мангалов и каминов, а также дымосборник выкладывают с применением специальной огнеупорной глины: красная глина и просеянный песок в пропорции 1:2. Чтобы его правильно приготовить, глину нужно замачивать ее не меньше, чем на 3 дня.

Альтернативой является готовая кладочная смесь – мертель, которая упрощает работу. Кроме огнеупорных характеристик смесь обладает высокой вязкостью, что обеспечивает хорошую устойчивость к образованию трещин. Выдерживает температуру до 1690 градусов. Имеет высокую адгезию к огнеупорному и керамическому кирпичу. Толщина слоя — 2 — 10 мм.

Что такое барбекю

Большинство блюд не сделать в городской квартире, поскольку необходимо пламя с дымком. Сейчас нет дефицита в стройматериалах или готовых расчетах для сооружения барбекю и печек. Если не было строительного опыта, можно изучить главные навыки, к примеру, смастерить крытую беседку с барбекю.

Барбекю по конструкции — это печь с круглой жаровней в основании для зажаривания мяса и белковых продуктов на решетке. Есть немало схожего с мангалом. Зажаренное на них мясо немного различается по вкусу, но обладает типичным сетчатым узором от решетки.

Качество приготовленного кушанья зависит не от аппетитной корочки, а от физических и химических изменений. Денатурация и ферментация белка под зажаренной коркой сохраняет внутри мяса сок. При сильном жаре происходит уваривание, а излишки сала топятся и стекают.

Есть различные варианты происхождения слова barbeque: от римского barbar «варвар», (мясо, приготовленное на пламени дикарским методом), от гаитянского — в переводе «лежанка», что тоже достоверно из-за конфигурации жаровни. Но языковеды склоняются к тому, что слово слышится на французский лад, а в Индии barbacoa — это метод зажарки над огнем буйволового мяса на решётках из дерева. Сейчас так называют универсальную печь.

Есть садовые печи несколько типов, с такими особенностями:

  • Увеличенная топка (используют как садовый или беседочный камин) и вмонтированный вертел или решётка.
  • Камера для жарки, как у русской печи.
  • Площадка для мангала или стационарная постройка для жарки шашлыков.
  • Углубление для казанка.
  • Камера для копчения мяса и рыбы.
  • Варочная плитка.

Материалы для печи барбекю

Печь барбекю собирается из стандартного красного кирпича, который всегда имеется на участке. Промазывать слои кирпича обычной глиной нельзя, здесь нужен качественный цементный раствор.

В завершении строительства такой печи всегда выводится труба, она служит вытяжкой, навес от непогоды и сильного ветра.

Если имеется вытяжной колпак, такую печь с легкостью можно ставить в беседке, на открытой террасе, от нее не будет исходить прямо в лицо едкий дым.

Без исключения, всем нравится вкус сочного, поджаренного мяса. Именно для такого удовольствия стоит применить все силы, опыт, соорудить подобную печь. Вы будете гордиться своим изобретением, а также, радовать  близких новыми рецептами шашлыка.

Камины из кирпича

Большой популярностью среди видов выполнения каминов пользуется кирпичный камин. Он обладает практичностью, долговечностью. Такая конструкция смотрится довольно добротно и может украсить любой загородный участок.

Кирпичные уличные камины строятся по такой же технологии, что и обычные домашние очаги.

Для таких целей понадобится:

  • лопата;
  • бетономешалка;
  • цемент, кухонная соль, битумный камень, песок;
  • ёмкость для раствора;
  • рубероид или толь;
  • кирпич;
  • уровень и другой измерительный инструмент;
  • решётки;
  • отделочный материал.

Изначально стоит определиться с местом нахождения такого камина. Дальше понадобится нарисовать план-схему будущей конструкции, в которой будут указаны все размеры и количество используемого строительного материала.

После этого необходимо соорудить фундамент под камин

Как правило, под кирпичные камины часто используют фундамент, который имеет глубину до 40-50 см. Основание может быть монолитным или ленточным. И тот и тот тип фундамента отличается своей прочностью и расходом материала.

Небольшая площадка, выложенная рядом с садовым камином

Очень часто делается не только фундамент под отдельно стоящий летний камин для сада, но и целая площадка. В этом случае несущее основание можно делать поверхностным и углублять его всего на 20-30 см в грунт. Но тут будет необходимо предварительно сделать оценку грунта. Если это песок, то глубина будущей площадки должна быть больше. Если этого песок с глиной, то можно сделать площадку, которая заглублена в грунт на 30 см. Такое оформление камина на улице в виде площадки под него будет не только служить в декоративных целях, но и быть очень удобным для эксплуатации.

Площадку под камин и сам фундамент можно сделать своими руками. Это не составит большого труда.

Необходимо определиться с точной формой камина. Очень часто можно встретить камин, который имеет П-образную форму. Высота такой конструкции достигает 100 см.

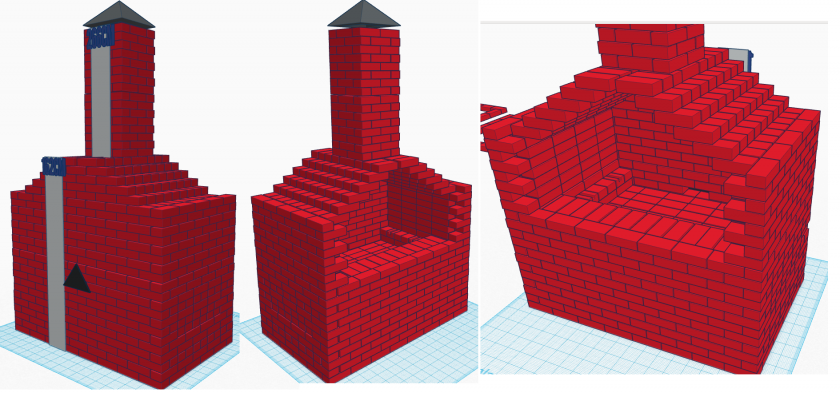

Конструкция и схема постройки стандартного кирпичного камина

Для камина необходимо использовать только жаростойкий кирпич. Он довольно прочный и надёжный. Как только фундамент или площадка под такую конструкцию устоится, можно переходить к кирпичной кладке. Она выполняется в 0,5-1 кирпич. Всё будет зависеть от масштаба строения.

Схема кладки уличного камина для дачи из кирпича

Не только фундамент для камина должен быть прочным, но ещё и сам раствор, который будет использоваться для кладки кирпича. Он делается в пропорции 2:1 (цемент:песок). Стандартной кладкой кирпича в камине считается кладка на ребро. Каждый ряд такой конструкции проверяется на ровность при помощи уровня или отвеса. Раствор на кирпичи наносится шпателем, как и при возведении кирпичных стен.

Для того чтобы создать топку своими руками, используют жаропрочные смеси. Их можно приобрести в любых строительных магазинах. Можно сделать их собственноручно, используя песок, цемент, пластификатор и кухонную соль.

Полученная смесь из таких ингредиентов будет обладать высокой прочностью и сможет выдержать любые температуры. Также стоит учесть правильность кладки дымохода. Он должен быть сооружен по всем правилом и стандартам, которые применяются при строительстве домашних каминов. По той причине, что труба дымохода в уличном камине не имеет заслонки, то и сам «проход дыма» должен быть продуман довольно хорошо.

Уличный камин под навесом

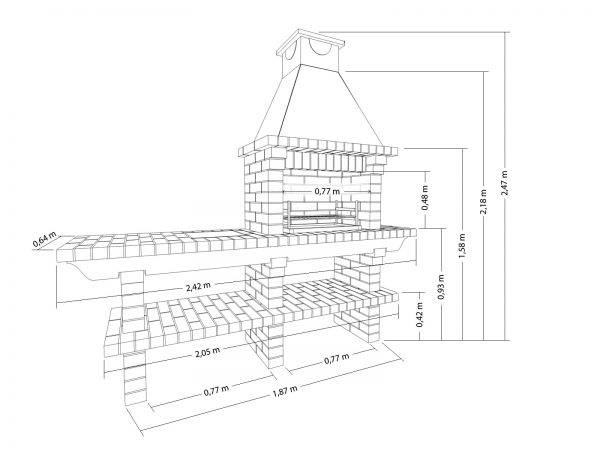

Подготовка к строительству: чертежи и оптимальные размеры

Возведению конструкции печи-барбекю должны предшествовать подготовительные мероприятия по выбору места постройки, составлению чертежей и схем.

Для создания печи-барбекю можно использовать уже готовые чертежи

При выборе участка для строительства нужно руководствоваться следующими правилами:

  1. Между печным комплексом и жилым домом должно быть расстояние не менее 5 м.
  2. Доступ к кухне не должен быть слишком удалён от конструкции. При необходимости их можно расположить под одной крышей.
  3. Постройку следует размещать подальше от жилого дома соседей, так как запахи и дым могут их раздражать.
  4. Решение всех строительных моментов следует доверить специалистам.
  5. Перед застройкой необходимо провести исследование грунта, и, в соответствии с его качеством, выбрать подходящий тип основания.

Важную роль играет размер будущей печи-барбекю.

Высота печи-барбекю должна быть такой, чтобы любому члену семьи было удобно готовить на ней

Если поверхность с мойкой, решётку барбекю или казан разместить слишком низко, то через некоторое время устанет спина, а при расположении рабочих поверхностей слишком высоко в процессе приготовления без ожогов не обойтись.

Если ширина выбранного участка не позволяет сделать широкую конструкцию, то данным оптимальным параметром можно считать величину в 240–250 см. Такой печной комплекс будет компактным и удобным. Ширину жаровни следует сделать 63–65 см.

Размер печи для казана составит 3,5 кирпича с каждой стороны, что соответствует 87 см.

Пошаговая инструкция по изготовлению печи-барбекю с казаном

Когда место для строительства выбрано и подготовлено, составлены чертежи и схемы будущей конструкции, а необходимые материалы куплены, можно приступать к непосредственному возведению печи-барбекю. Для этого нужно выполнить следующие действия:

  1. На выбранном участке сделать разметку под фундамент будущей печи. Для этого можно использовать шнуры и колья.

  2. В соответствии с разметкой выкопать котлован глубиной 35 см. Его дно необходимо разравнять и утрамбовать.
  3. Внутрь котлована засыпать песок, чтобы получился равномерный слой толщиной 10 см. Материал будет лучше спрессовываться, если его намочить.
  4. Сверху насыпать такой же слой гравия.
  5. Из обрезной доски или толстой фанеры изготовить опалубку. Её высота должна быть не менее 25 см, чтобы уровень залитого бетона не доходил до верхнего края борта.
  6. Установить опалубку на дно котлована параллельно его стенкам.

  7. Из арматурных прутьев толщиной 12 мм изготовить объёмный каркас с ячейками размером 10х10 см. Конструкция не должна касаться дна, поэтому под неё в шахматном порядке подложить деревянные бруски или фрагменты кирпичей.

  8. Залить бетонную смесь. Для фундамента использовать цемент марки М 250. Арматурный каркас должен полностью скрыться под жидким раствором.
  9. Накрыть фундамент гидроизоляционным материалом. Для этого использовать рубероид или толстый полиэтилен. Это необходимо для того, чтобы влага внутри бетона равномерно испарялась. Если оставить фундамент не закрытым, то верхний слой быстро высохнет. В будущем это чревато тем, что основание потрескается. Бетонная смесь застынет через 4–5 дней. Первые двое суток нужно открывать гидроизоляцию и поливать основание водой через каждые 10–12 часов. Полиэтилен или рубероид не даёт влаге быстро испаряться. Так происходит равномерное затвердение плитного фундамента.

  10. Когда основание высохнет, его необходимо покрыть слоем рубероида или другого гидроизоляционного материала, и лишь на него выкладывать кирпич. Первые 6–7 рядов не скрепляются цементным раствором.

  11. Порядовку печи-барбекю нужно делать в соответствии со схемой. Каждый последующий ряд необходимо смещать относительно предыдущего в шахматном порядке. Такой способ имеет название — кладка в полкирпича. Этим обеспечивается надёжная связка материала.

  12. Для топочной камеры необходимо использовать шамотный кирпич. Он выдерживает температуру более 1600°С. Каждый ряд проверять на вертикаль и горизонталь с помощью строительного уровня, угольника и отвеса.
  13. Сформировать места для зольников и дверей.
  14. Для казана необходимо изготовить топочный отсек в виде прямого или суживающегося кверху цилиндра. Эту часть печи изготовить из шамотного кирпича.

  15. К строительству дымохода можно приступать только после полного затвердения раствора в кладке. Трубу можно возводить не только из кирпича. Для этого часто используют металл.
  16. Установить смеситель и мойку. Присоединить шланги подачи воды.
  17. После полного высыхания раствора и усадки конструкции печи можно приступить к её отделке. Для этого можно использовать камень, кирпич, изразцы или побелку.
  18. Отделочный материал необходимо крепить на подготовленное основание. Для этого нужно сначала оштукатурить поверхность с использованием монтажной сетки с размером ячеек 10х10 мм.
  19. Если вы выбрали побелку, то нужно применять ту, которая не пачкается. Для этого подойдёт гашёный карбид или соль извести.
  20. Для отделки камнями и изразцами достаточно очистить поверхность от пыли и использовать готовые склеивающие смеси.
