Твердотопливные котлы Гефест: устройство, правила выбора, инструкция монтажа, твердотопливный котел гефест.

Лучшие классические котлы на твердом топливе

Стандартное оборудование оснащено колосниковой решеткой, на которой происходит сгорание дров или угля. Горячие газы поднимаются, а зола скапливается в специальном лотке, который очищают вручную. Котлы отличаются простотой конструкции, не требовательны к качеству топлива, но обладают средним КПД. Подходят для отопления или организации горячего водоснабжения в небольших домах или производственных помещениях.

“Лемакс Форвард-20”

Оборудование рассчитано на использование в качестве топлива бурого или каменного угля, допускается кратковременное применение дров. Конструкция выполнена из углеродистой стали толщиной до 4 мм и серого чугуна. Радиатор имеет защитное покрытие внешних поверхностей, внутри напылен слой ингибитора, снижающего скорость коррозии. Для отвода продуктов сгорания в атмосферу нужна труба диаметром 150 мм, по заказу завод ставит энергонезависимый регулятор тяги. Время автономной работы без пополнения запаса горючего доходит до 12 часов (при использовании антрацита).

“Лемакс Форвард-20” использует в качестве топлива уголь.

“Теплодар Куппер Практик 8”

Представленный в 2018 г. твердотопливный котел “Куппер Практик 8 Теплодар” мощностью 8 кВт предназначен для помещений с небольшими размерами (площадь до 80 м²). Трубопровод для отвода газов имеет диаметр 115 мм, в качестве топлива можно использовать брикеты, дрова, торф либо уголь. Масса оборудования составляет всего 64 кг, что снижает нагрузку на напольное покрытие и упрощает процедуру доставки и установки. За доплату завод предлагает монтаж элементов системы безопасности, корректора тяги и системы наддува “Куппер”.

“Термокрафт Fakel (Факел)”, 21 кВт

Котел ориентирован на отопление помещений, имеющих площадь от 160 до 210 м². Допускается интеграция в контуры с естественной или принудительной циркуляцией жидкости. В базовое оснащение входит термометр, по заявке заказчика завод применяет регулятор тяги. Камера сгорания рассчитана на использование топливных брикетов, угля (бурого или антрацита) либо дров. Время горения доходит до 6 часов. Внутри предусмотрены охлаждаемый козырек и экономайзер, улучшающие экономичность. Для коммутации к трубам на задней стенке корпуса использованы патрубки G1 1/2″.

“Термокрафт Fakel (Факел)” отапливает помещение до 210 м².

Zota Box-8

Компактный котел может работать на антраците, высушенных дровах или буром угле. Одной загрузки камеры хватает на 7 часов непрерывного подогрева воды, имеющей давление до 3 атм. Предусмотрена чугунная панель для приготовления пищи, под внешней стальной оболочкой находится слой изолятора из базальтового картона. Внутри кожуха предусмотрены каналы для циркуляции воздуха, позволяющие отапливать зону площадью до 15 м² вокруг оборудования. По заказу устанавливаются регулятор тяги и электрический нагревательный элемент.

“Везувий КО-15”

Российский котел “КО-15” имеет мощность 15 кВт и может использоваться в помещениях площадью до 150 м². Для изготовления элементов конструкции использована углеродистая сталь, отвод дыма производится через трубу диаметром 150 мм. Габариты составляют 670х450х755 мм, что позволяет устанавливать оборудование в небольших помещениях. Масса всего 110 кг, для монтажа не потребуются грузоподъемные механизмы. Преимуществами являются возможность интеграции электрического ТЭНа мощностью до 6 кВт и способность работать при давлении воды до 3 атм.

“Везувий КО-15” имеет мощность 15 кВт.

Общие сведения

Свое название парапетный котел получил за свое месторасположение – внутри помещения на стене на высоте примерно 500-600 мм от пола, если брать центральную точку корпуса (на парапете).

При этом выброс продуктов горения происходит не через шахту или дымоход, а прямо через стену «на улицу» перпендикулярно центральной точки корпуса. Такой формат конструкции позволил создать максимально компактную контракцию при всех прочих равных условиях: небольшой стоимости, долговечности, экономичности (КПД 90%) и удобстве обслуживания.

После установки на постоянное место, парапетный котел похож на небольшую «тумбочку», которая зачастую расположена возле газовой плиты и используется хозяйками как подставка для сушки посуды, стеклянных банок и другой кухонной утвари.

Благодаря небольшим габаритам, широкому спектру мощностей (от 7,5 до 40 кВт) и отсутствию традиционного «дымохода» парапетные котлы используются не только для обогрева частных зданий, но и квартир в многоэтажках.

Газовые котлы отопления парапетные – виды

Укрупненно, парапетные котлы можно разделить на следующие виды:

Одноконтурные. Используются только для обогрева.
Двухконтурные. Используются и для обогрева и для получения горячей воды на хозяйственные нужды.
С естественной вентиляцией камеры сгорания – выброс продуктов горения происходит за счет естественной тяги.
С принудительной вентиляцией камеры сгорания – выброс продуктов горения осуществляется турбовентилятором.

Газовые котлы парапетные одноконтурные. Конструкция

В общем случае одноконтурный газовый котел представляет собой сварную теплоизолированную стальную емкость для теплоносителя (воды или антифриза), вокруг и на которую монтируются следующие элементы:

Блок автоматики.
Газовые горелки: запальная, основная и экономичная.
Коаксиальный дефлектор – «дымоход».
Показывающий термометр. Используются для контроля и настройки температуры теплоносителя.
Термопара системы автоматики.
Термобаллон системы автоматики.
Присоединительные резьбовые патрубки. Могут быть как с одной стороны емкости, так и с обеих сторон.
Решетка ограждения – устанавливается на наружной стороне стены для защиты «дымохода» от задувания или возникновения обратной тяги.

Как уже было сказано, котел может иметь встроенный турбовентилятор для принудительного удаления продуктов сгорания газа или без такового.

В последнем случае парапетный котел может работать в штатном режиме без электроэнергии (при соответствующей конструкции системы отопления).

Котлы газовые парапетные двухконтурные. Конструкция

Общая конструкция двухконтурных парапетных котлов аналогична одноконтурным. Двухконтурный котел дополнительно оборудован:

Металлическим (медным, стальным или чугунным) теплообменником имеющим возможность подключения к системе холодного водоснабжения.
Присоединительным патрубком для подключения к точке разбора горячей воды.

Кроме того, если при подборе мощности одноконтурного котла необходимо ориентироваться на соотношение – 1 кВт мощности на 10м2 отапливаемых площадей, то при подборе мощности двухконтурного котла это соотношение необходимо увеличивать на 20% (умножить на 1,2). Это связано с тем, что часть тепловой мощности будет расходоваться на нагрев воды для хозяйственных нужд.

Как установить парапетный газовый котел?

Устанавливать парапетный газовый котел имеют право работники газовой службы или компании, имеющие соответствующую лицензию и пакет разрешительных документов. Самостоятельная установка газового оборудования строго запрещена!

По результатам монтажа, сопоставляется «Акт скрытых работ» с мокрой печатью организации и подписями монтажников. Данный документ входит в пакет разрешительных документов для подключения газового оборудования к магистральному газопроводу.

Подводя итог, систематизируем преимущества, которые имеют котлы газовые парапетного типа:

Компактность.
Отсутствие дымохода в традиционном смысле слова.
Экономичность.
Широкий выбор мощностей.
Универсальность – существуют котлы парапетные газовые напольные одноконтурные и двухконтурные.
Эстетичность.
Долговечность.
Невысокая относительная стоимость.
Возможность установки в городской квартире, частном доме, дачном домике, коттедже и т.п.

Особенности котлов Гефест

Оборудование марки «Гефест» работает по классическому принципу нижнего горения. Подходит для обогрева помещений площадью 60–300 кв. м. Топится дровами, углем, прессованными брикетами. Надежность и современный дизайн прибора удачно сочетаются с доступной ценой.

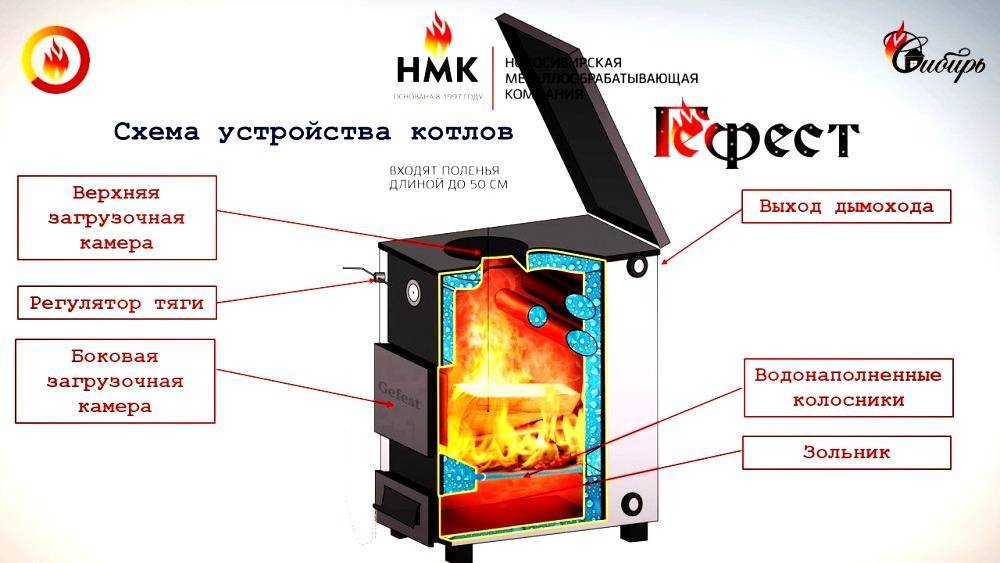

Устройство

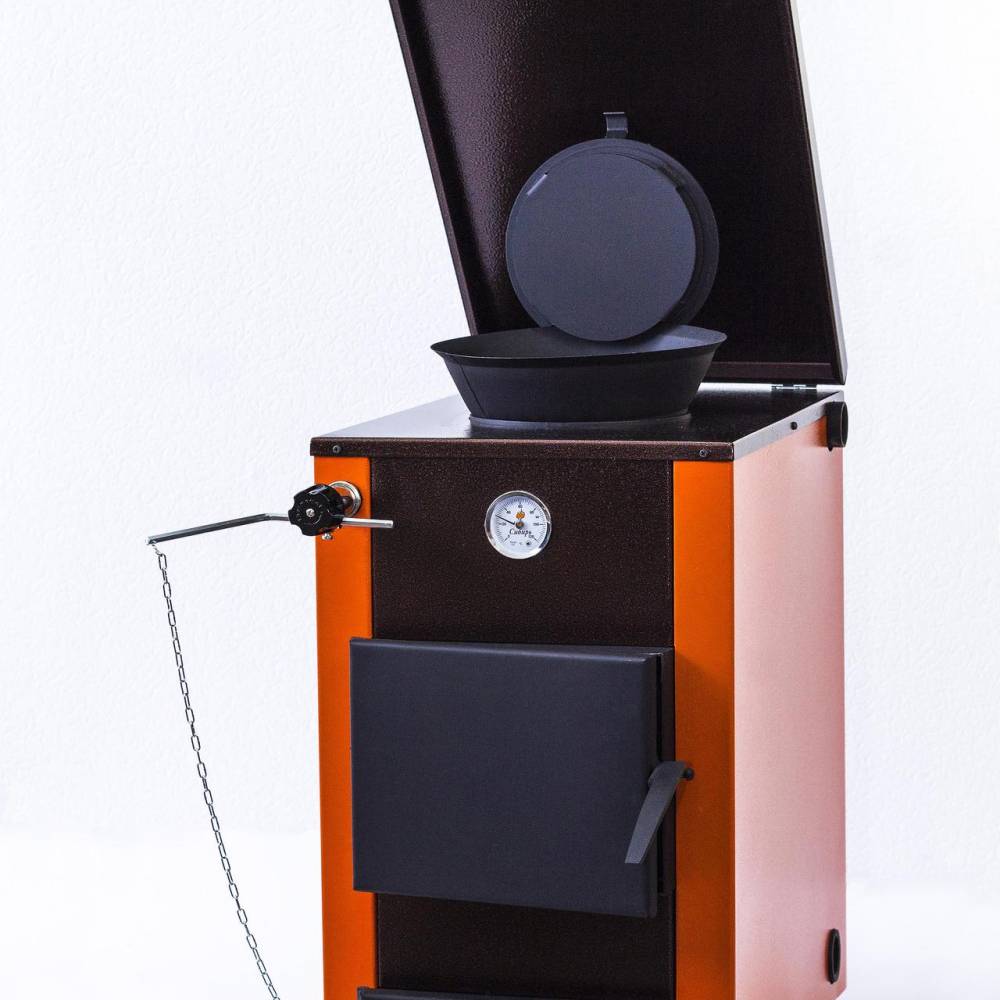

Стальной котел «Гефест» используется в качестве теплогенератора в системах отопления жилых и производственных площадей. Подходит для схем с самотечной или принудительной циркуляцией теплоносителя.

Вместительную камеру сгорания обрамляет водяная рубашка. В полости топки проходят трубы теплообменника. При сгорании топлива энергия передается теплоносителю — воде.

Под омываемой колосниковой решеткой находится зольник, где собираются отходы от сгорания. На дверце камеры установлена заслонка, регулирующая подачу воздуха в топку. Она управляется автоматическим регулятором тяги и цепочкой.

Устройство оснащено двумя загрузочными дверцами. Через боковую удобно укладывать поленья. Верхняя больше подходит для угля. Воронка в комплекте поставки позволяет легко загрузить сыпучий материал.

Технические характеристики

Основные параметры отопительных устройств фирмы «Гефест» представлены в сводной таблице.

Параметры	15 кВт	20 кВт	30 кВт
Размеры (Г х Ш х В)	708 х 422 х 740	712 х 422 х 800	760 х 462 х 930
Площадь отопления (при высоте потолка до 2,7 м), м2	60-150	100-200	180-300
Глубина топки, см	Объем камеры загрузки, л	40	40	55
Рабочее давление, бар	Объем воды в нагревателе, л	46	50	80
Сечение патрубка дымоотвода, см	5,5 х 24,5	5,5 х 24,5	d15
Коэффициент полезного действия, %	Масса, кг	119	129	160
Расположение дымохода	Положение патрубков подающей и обратной линий	Используемое топливо	Мощность, кВт	15	20	30
Толщина стали, мм	Максимально допустимая температура воды на выходе котла, °С	Минимальная высота дымовой трубы, м	5	5	6

Преимущества

Завод «ГЕФЕСТ ВПР» является первым отечественным производителем котлов с закрытой камерой сгорания. Такие агрегаты можно ставить как в стандартной городской квартире, так и в частном доме.

Плюсы котлов отопления Гефест:

Компактные размеры. Устройство легко помещается в небольших пространствах.
Эффективность. Конструкция теплообменника способствует максимальному съему тепла (КПД — 80%).
Информативность. Показатели температуры отображает встроенный термометр.
Комфорт. При подключении ТЭНа с терморегулятором агрегат автоматически будет поддерживать заданную температуру в системе отопления.
Срок службы — до 10 лет.
Технологичность. В конструкции применены успешные разработки в области котельного оборудования — омываемые колосники, возможность подключения ТЭНа.
Современный дизайн.
Эргономичное расположение элементов.

Как уменьшить расход угля

Повышение нормы расхода угля, спустя несколько лет эксплуатации котла, встречается достаточно часто. Увеличение затрат связано в первую очередь с засорением теплообменника и дымоходной трубы сажей. Рекомендуется полностью прочищать дымоход и внутренние узлы котла, не реже чем 2 раза в год.

Чтобы уменьшить расход угля, требуется правильно топить котел. Чтобы сократить количество сажи, закладку топлива выполнять послойно – дрова-уголь. Такая укладка обеспечит максимальную теплоотдачу. Изменение расхода угля происходит, в зависимости от КПД котла. Следовательно, чем больше коэффициент полезного действия, тем меньше будут затраты топлива.

Еще одним способом уменьшения расхода угля, является топка исключительно качественным топливом. Дешевое сырье, бурый уголь, имеют большой процент недогара, быстро засоряют дымоход и теплообменник и в результате, обходятся дороже, чем антрацит.

Устройство и принцип работы

Котлы КВр-0,8-95 Гефест имеют горизонтальную компоновку и представляют собой конструкцию, основными элементами которой являются блок котла, установленный на ручную топку. Котлы КВр-0,8-95 Гефест работают с уравновешенной тягой, которую обеспечивает дутьевой вентилятор и дымосос.

Блок котла КВр-0,8-95 Гефест, собранный на опорной раме, представляет собой сварную конструкцию (топочную камеру), состоящую из трубной системы с конвективной поверхностью нагрева, и имеет теплоизоляцию и съемную декоративную обшивку.

Топочная камера котлов КВр-0,8-95 Гефест состоит из труб диаметром 51×2,5 мм с шагом 80 мм. Трубная система закрыта огнеупорными плитами.

Конвективная поверхность нагрева состоит из пакетов, которые при ремонте легко демонтируются даже в ограниченном пространстве (при ширине проходов между котлами в один метр). В нижней части конвективной поверхности нагрева находится зольный бункер с лазом для очистки от зольных отложений и осмотра труб конвективного пучка.

Газоотвод производится через газоход в верхней части задней стенки котла.

Общий вид котла

Схема расположения арматуры котла

Чертежи взяты с Тэп Холдинг.

Что понадобится для установки твердотопливного котла своими руками

Если для монтажа твердотопливного котла вы не собираетесь привлекать специалистов, вам придётся самостоятельно подготовиться к работе.

Прежде всего понадобится спецодежда и инструмент:

спецовка, краги и сварочная маска;
сварочный аппарат;
дисковая пила с режущими дисками по металлу;
строительный уровень и угольник;
набор рожковых ключей;
разводные ключи;
отвёртка с набором различных насадок;
рулетка и маркер;
пистолет для герметика.

Для подключения котла к отопительной системе нужно дополнительно приобрести:

2 шаровых крана со сгоном и двусторонней (внешней и наружной) резьбой диаметром 50 мм;
группу безопасности (манометр, предохранительный клапан, автоматический воздухоотводчик и пару шаровых кранов диаметром 15 мм);
3 стальных муфты диаметром 50 мм;
стальные переходники 57-32 мм;
стальные отводы диаметром 50 мм;
дымовую трубу с шиберной задвижкой;
металлические трубы для подключения котла;
термозащищённый герметик;
сантехническую подмотку;
циркуляционный насос (устанавливается на линии обратного хода и обеспечивает принудительную циркуляцию теплоносителя в случае затруднения естественной).

Самое главное при установке теплогенератора – следовать положениям инструкции завода-изготовителя. Перед началом монтажных работ необходимо выполнить сборку системы отопления и проверить её на герметичность, а также организовать вентиляцию и систему дымоудаления в котельной.

Плюсы и минусы

Отзывы владельцев говорят о том, что отопительные котлы данной фирмы обладают многими преимуществами. Stropuva лучше, чем его аналоги, по многим параметрам. Главным плюсом, безусловно, является непрерывное горение и возможность использовать одну закладку на протяжении долгого срока. Например, если в качестве топлива выбрать каменный уголь, то одной загрузки хватит практически на неделю, а брикетов – на два дня. Если же отапливать помещение предстоит дровами, то закладки хватит на тридцать часов. Стандартные же модели способны функционировать на одной закладке не более восьми часов. По словам пользователей, устройство очень легко использовать, с ним не возникает никаких проблем с загрузкой.

Котлы Stropuva также являются достаточно экономичными. Они сами относительно недорого стоят, также как и применяемое топливо, в качестве которого подойдет обычная древесина, уголь, щепки либо же другие распространенные материалы. Если сравнивать продукцию Stropuva, являющуюся твердотопливным устройством, с обычным пеллетным котлом, то выгода будет очевидной. Не возникнет и излишнее потребление топлива – только столько, сколько нужно. Можно изменить режим в зависимости от меняющихся условий и тем самым продлить часы горения одной закладки. Например, если на улице потеплеет, то потребуется меньше энергии, а значит, котел будет работать на топливе дольше. Расходы на отопление при переходе на Stropuva при этом сокращаются приблизительно вполовину.

Котел от Stropuva все время работает в наилучшем режиме. Обычный котел работает, пока не сгорит все топливо, и за короткий срок выделяет огромное количество тепла. Поэтому приходится либо все время обновлять закладку, либо же дополнять конструкцию теплоаккумулятором, который будет запасать тепло. В Stropuva сгорает только небольшая часть топлива и никаких дополнительных устройств не требуется. Коэффициент полезного действия котлов достигает 90%, а сам он энергонезависим и способен работать практически с любым твердым топливом. Даже если в отдаленных районах не будет электричества, Stropuva все равно станет успешно эксплуатироваться. Стоит также упомянуть, что сам котел – довольно компактный и не занимает много места, его очень легко очищать, а функционировать он способен до 5 лет.

Отличаются котлы данного вида и безопасностью для пользователей. Устройство выполнено из стали, отличающейся повышенной жаропрочностью и термостойкостью. Если будет пожар, то котел все равно не взорвется. Кроме того, конструкция оснащена специальным клапаном для защиты, который в случае опасности активирует режим тушения. Stropuva легко укомплектовывается радиаторами и бойлерами, подсоединяется к теплому полу, а также любой системе отопления. Для разных подключений можно будет устанавливать разную температуру. Например, у теплого пола будет поддерживаться температура в 33 градуса, а батарей – 55 градусов.

Главным недостатком таких котлов все же считается цена – придется заплатить более 80 тысяч рублей. Также плохо и то, что устройство крайне резко реагирует на изменение качества теплоносителя, чаще всего жидкостного. Отличаются сложностью и некоторые моменты эксплуатации. К примеру, если топливо будет сжигаться с недостаточным количеством воздуха, то изнутри начнет появляться конденсат. Металл, подвергаясь агрессивному воздействию, начнет разъедаться, а затем возникнет корочка, тормозящая передачу тепла.

Наконец, Stropuva требователен к выбору топлива. Влажность сухих дров не может превышать 15%, в противном случае изнутри опять начнет образовываться конденсат. Плохо и то, что во время эксплуатации образуется много отходов, то есть золы. Когда топливо перемешано с золой, образуется ненужный слой, тем самым уменьшается температура горения.

Некоторые пользователи выделяют такой минус, как неудобство загрузки. Топливо нужно формировать максимально плотными рядами, что не очень просто при выборе дров. Кроме того, конструкция сделана таким образом, что не всегда получается дотянуться до нижнего уровня топлива.

Схемы обвязки

Закончив с монтажом отводящих горючие газы каналов, нужно заняться обвязкой твердотопливного котла, причем в ней есть не меньше тонкостей. Очень часто такие генераторы тепла оснащают баком для воды, который используется в разнообразных схемах подсоединения. Роль устройства состоит в гашении напряжений, которые могут возникнуть при предельной нагрузке на котел.

Выбор теплоаккумулятора зависит от личных вкусов владельца. Более того, при покупке стоит обратить внимание и на потребности в поддержании некоторой нагрузки за конкретное время теплоаккумулятором

Обычно ориентируются на величину аккумулятора тепловой энергии в 30–50 л на 1 кВт предельной мощности котла. Если пиковый расход тепла значительно превосходит средний суточный уровень в пересчете на 1 час, а особенно если этот расход длится долго, требуется установить более емкий бак.

Он должен быть рассчитан на давление большее, чем запланированный рабочий максимум. Независимо от избранной схемы присоединения требуется ставить предохраняющие клапаны и бак для расширения. Следует внимательно проводить все расчеты, а в идеале обратиться к профессионалам и для них, и для выполнения самого монтажа.

Это набор систем, которые автоматически сбросят давление, если оно превзойдет установленные показатели. Подобного рода манипуляция осуществляется предохраняющим клапаном, который дополняется манометром и устройством, как раз выводящим воздух наружу. От набора безопасности до самого котла недопустимо применение какой угодно запирающей арматуры. Когда топливо начинает разгораться, циркуляционный насос работает, а клапан, расположенный на вводе в нагревательный контур, перекрыт.

При этом движение жидкости происходит по сокращенному кругу. Как только обратный трубопровод прогреется до 50 или 55 градусов, термическая головка по команде датчика начинает приоткрывать закрытый контур. Это делается плавно, чтобы перемешивание холодной воды с горячей, содержащейся в байпасе, происходило равномерно. В результате прогрева радиаторов температура вырастает, и наступает момент, когда клапан закрывает байпас до конца. При этом 100% теплоносителя направляется сквозь теплообменник котла.

Подобная конфигурация проще всех и может быть выполнена своими руками. Полипропиленовыми трубами пользоваться совершенно спокойно, но требуется только проверить их официальное происхождение и соответствие необходимым характеристикам. Рекомендуется использовать для промежутка между котлом и группой безопасности исключительно металл.

Толстые стенки полипропиленовой трубы отличаются слабой теплопроводностью, из-за которой внешние датчики дают неверные показания, а трехходовой клапан опаздывает с реакцией на изменения условий.

Как выбрать и на что обратить внимание

Вид топлива

Если в выборе топлива клиент отдает предпочтение углю, то лучше выбрать котел и стали. Если же в качестве топлива используются дрова, то наилучшим выбором будет чугунная модель.

Мощность

От данного критерия зависит, какую площадь будет способен обогреть прибор, как часто необходимо подбрасывать топливо.

ОБРАТИТЕ ВНИМАНИЕ! Для большого помещения и двухэтажного частного дома подойдет котел мощностью от 20-36 кВт. А для небольшого дачного дома хватит и 14 кВт

А для небольшого дачного дома хватит и 14 кВт.

Вес и стоимость

Большой вес и габариты доставят неудобства, если у клиента нет специального места для размещения котла.

Тяжелый вес также означает более высокую стоимость за установку и доставку. Кроме того, тяжелые котлы стоят значительно дороже более облегченных моделей.

Экономичность

Коэффициент у котла из чугуна меньше, чем у стального. Но чугунный котел дольше остывает, тем самым сохраняя тепло более длительное время.

От времени сгорания зависит временной интервал между закладками топлива. Так, экономичные модели из чугуна могут держать тепло всю ночь.

Долговечность конструкции

Срок использования техники по умолчанию указывается около 10 лет. Но это зависит от аккуратности обращения владельца и качества материалов, из которых сделан котел.

Если выбрать модель с хорошими материалами, надежной сборкой и правильно ухаживать за отопительным оборудованием, то устройство прослужит дольше.

Безопасность

Оборудование может нагреваться, из-за чего есть риск ожогов.

Современные устройства оборудованы специальным слоем защиты, и стенки таких приборов не нагреваются. Кроме того, используется защита на ручки дверей и подключается панель управления.

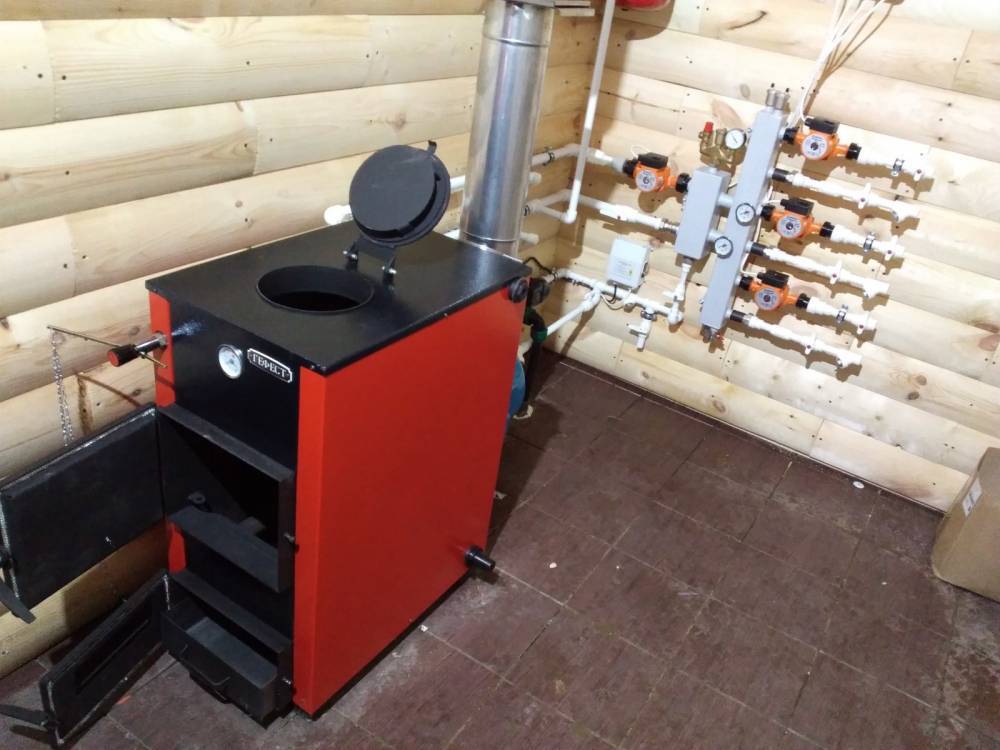

Пошаговая инструкция монтажа и подключения

Для установки теплогенератора «Гефест» выбирают помещение размером не меньше 7–8 м2. В комнате должно присутствовать окно с форточкой либо система приточно-вытяжной вентиляции.

Выбор места. Котел устанавливают на ровную поверхность: основание пола или специально подготовленный фундамент. Спереди оставляют свободное место 1,25 м для удобного доступа к котлу. Расстояние до потолка делают не менее 1,2 м. Интервал от стенок прибора до горючих материалов выдерживают в 0,5 м.
Установка котла. Присоединение комплектующих деталей.
Присоединение коммуникаций: дымохода, подающей линии отопления и обратки. Все стыки тщательно герметизируют.

В случае, если отопительный аппарат устанавливается на пол из возгораемых материалов, пространство под ним и спереди закрывается огнезащитной прокладкой. После выполнения монтажных работ можно начинать подключение и эксплуатацию.

Заполнить теплообменник водой, открыв вентиль крана подпитки.

Проверить уровень теплоносителя в расширительном баке. Он должен быть от 1/3 до 2/3 его объема. Проверить наличие тяги в дымоходе с помощью свечи.

Загрузить камеру сгорания растопочным материалом: бумага, щепки, дрова. Произвести розжиг.

Засыпать через верхний люк основную часть топлива на высоту 5—6 см. Когда слой разгорится, добавить следующую порцию до 15 см.

Поддерживать количество топливного материала в камере горения. При загрузке прикрывать заслонку, чтобы дым не попал в комнату.

Котел на твердом топливе длительного горения Стропува

Очень не плохие параметры для данного типа котлов длительного горения. Разберем еще, за счет чего, котлы Stropuva набрали такую большую популярность:

Длительное горение. Достигает 5 суток.
Многоуровневый уровень безопасности. Компания утверждает, что во время перегрева и превышении нагрузки устройство котла сжимается как консервная банка под нагрузкой стопы и не при каких обстоятельствах не взрываются, а лишь сжимаются внутрь.
Экономичность. Оптимальные характеристики использования ресурсов. Топливом могут выступать древесные отходы.
Энергонезависимость. Котел Стропува не нуждается в электричестве.
Экология стоит на первом месте и соответствует высоким европейским стандартам.
Привлекательный внешний вид.
Гарантия 5 лет.

Аналоги Стропувы

Хотя на сегодняшний день «Стропува» далеко не последнее слово теплотехники, по ТТД, эксплуатационным качествам и требованиям экологии котел остается на уровне современных требований, а конструкция его отработана и проверена временем. Не удивительно, что, пользуясь литовскими лицензиями, аналоги Stropuva на том же принципе выпускает множество фирм: Atlantic, Beretta, Candle, DEMRAD, Electrolux, Eurofan, FLAMINGO, FONDITAL, GLOBAL, HERMANN, Junkers, Liepsnele, LG, MIDEA, NOVA FLORIDA, Protherm, SIME, Starway, VAILLANT, Viadrus, Viessmann.

Известные отечественные производители литовских лицензий не берут, трудности с получением. Но взамен на российском рынке есть линейка котлов КВр (торговая марка «Твердотоп», см. рис. справа) концерна «Медведь», которые уступают «Стропуве» в наработанном времени эксплуатации, но кое в чем и превосходят литовца:

Котел КВр

Цена на 20-25% ниже при сравнимых техданных. Для 20-кВт дровяного котла 68 тыс. против 85.
Допустимая длина дров – до 35 см для КВр на 10 кВт, 40 см для 20-кВт и 45 см для 40-кВт. «Литовца» нужно топить чурками.
Загрузочная дверца высотой 940 мм; вся укладка дров сразу перед глазами, можно ее поправить внизу, не трогая верх.
Механизм подъема воздухораспределителя совмещен с дверцей и собран на роликах. В «Стропуве» подъемный тросик протянут в трубке: тянуть тяжелее, и трубка со временем протирается.
Дверца зольника с защитой от дурака, что сводит на нет пожарную опасность.
Дверцы не обжигающие, а их уплотнения трудно изнашиваемые.
Есть шибер на дымоходе, т.е. котел можно подключать к любой существующей трубе с избыточной тягой.
Допустимое давление в системе 2,5 бар, что позволяет отапливать 2 этажа с мансардой в пределах санитарных норм.

Вместе с тем «Твердотоп – Медведь» не лишен и заметных недостатков:

Минимальная высота потолка котельной – 2,5 м; сам котел очень высокий.
Время теплоотдачи с одной загрузки дров – 20 час против 30 у «Стропувы».
Верхний выход в дымоход. Если бить под трубу проем в стене, что проще, чем в бетонном перекрытии, то потребуется еще увеличить высоту котельной и поставить лишнее колено, требующее прочистки.

Как топить

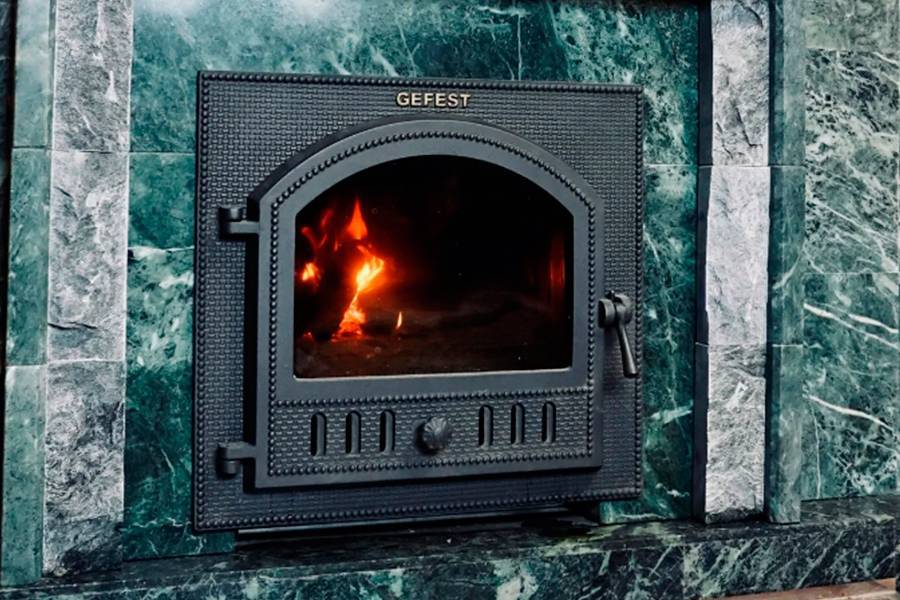

Для эффективной эксплуатации печей Гефест важно придерживаться правил их растапливания:

В начале растопки дверцу держат открытой, позволяя холодному воздуху заходить в зазор под облицовкой, подниматься вверх снимая тепло с конвекционных ребер чугунных стенок и выходить наружу в нагретом состоянии. В воздушном зазоре возникает естественная тяга, ускоряющая движение воздуха и скорость нагрева парной. В результате нагрев воздуха в парном помещении происходит не более чем за 45 минут.
После выхода печи на рабочий режим можно закрыть чугунную дверцу облицовки и приступать к банным процедурам.
Еще через 15 – 20 минут, чугунная каменка с закладом достигает температуры свыше 600 градусов, что позволяет получить качественный мелкодисперсный пар.
Для генерации большого количества мелкодисперсного пара достаточно открыть дверцу облицовки и ковшом подать воду в разогретую чугунную каменку с закладом, быстро создав нужный уровень влажности в парной.
Для сохранения влажности дверцу на облицовке закрывают, что прекращает конвекцию горячего сухого воздуха и позволяет пару собираться под потолком в «паровой пирог».
Через час печь переводится в режим длительного горения для экономии дров с поддержанием постоянной высокой температуры каменки (путем регулировки тяги шиберными заслонками на дверце печи и в дымоходной трубе).

Дальнейшее регулирование температуры и влажности в парной происходит за счет комбинирования простого открытия и закрытия поддувальной дверцы и одновременной подачей дополнительных порций воды на каменку, за счет чего происходит генерация мелкодисперсного пара (при необходимости).

Технические характеристики котла Гефест-0,8-95Шп (КВм-0,8КБ)

№ п/п Наименование показателя Значение

1 Номер чертежа компоновки 23.8009.018 2 Тип котла Водогрейный 3 Вид расчетного топлива Каменный и бурый уголь 4 Теплопроизводительность, ГКал/ч 0.69 5 Теплопроизводительность, МВт 0.8 6 Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) 0,6 (6,0) 7 Температурный график воды, °С 70-95 (возможно увеличение до 115 °С — только после согласования) 8 Расчетный КПД, % 82 9 Расход расчетного топлива, кг/ч 150 10 Расход расчетного топлива (2), кг/ч 220 11 Габариты транспортабельного блока котла, LxBxH, мм 3480х1380х2110 12 Масса транспортабельного блока котла, кг 2615 13 Масса котла с топкой, кг 4100

Продукт
Характеристики
Фотографии

Котлы водогрейные КВр-0,8-95 серии “Гефест” предназначены для получения горячей воды, используемой в системах централизованного теплоснабжения на … Добавить в список желанийДобавлено в список желанийУдалено из списка желаний Подробнее

Размеры

Ширина (мм)	1900
Высота (мм)	2600
Длина (мм)	3690
Масса, кг	3448

Технические характеристики водогрейных котлов

Гидравлическое сопротивление, МПа	0, 1
Номинальное давление воды, МПа	0, 6
Площадь поверхности нагрева	28, 5
Температура уходящих газов, °С	230
Температура воды на входе, °С	70
Температура воды на выходе, °С	95(115)
Теплопроизводительность, МВт	0, 8

Технические характеристики котла

КПД	82

Температура теплоносителя

Это имеет огромную важность, она должна превышать «точку росы». В противном случае начнётся образование кислоты из пара и продуктов окисления, которая будет приводить к разрушению агрегата

Если принудительно отключить циркуляцию это приведёт к разнице температур в котлоагрегате и радиаторах отопления.
В результате повышается вероятность гидро-удара и деформации. Теперь об инерционности. Следует помнить, что в таких устройствах поддержка подходящего показателя теплоты является проблематичной. Решается данная проблема несколькими способами.

Один из них заключается в наличии охладителя. Как внешнего, так и встроенного в корпус.

Другое решение – бак-аккумулятор. Он повышает КПД, позволяет управлять теплообменом.

Твердотопливные котлы Гефест — отличный вариант для отопления частного дома
