Обзор отопительного оборудования Теплодар

Твердотопливные котлы Теплодар

Модели твердотопливных котлов теплодар представлены несколькими десятками модификаций котлов «Куппер», «Куппер Практик», «Куппер Карбо», «Куппер про», «Уют» и «Куппер» с варочной панелью. Классическая модель «Куппер» уже давно является хитом продаж благодаря эффективной работе на твердом топливе. Твердотопливные котлы отопления универсальные, дополнительно оснащены электрическим ТЭНом для поддержания температуры после сгорания основного топлива. Приобретение дополнительной комплектации позволяет отопительному прибору работать не только на дровах  или угле, но и на газу, прессованном твердом топливе.

Принципом действия всех отопительных приборов теплодар на твердом топливе является передача тепловой энергии циркулирующему теплоносителю. Эффективность нагрева достигается благодаря особой конструкции водяной рубашки. Теплообменник также расположен внутри топочной камеры трубами в шахматном порядке несколькими рядами. Между трубами теплообменника установлена заслонка, которая создает препятствие для попадания огня внутрь дымоотвода. За ней  легко ухаживать, т.к. она съемная.Схема, твердотопливные котлы теплодар

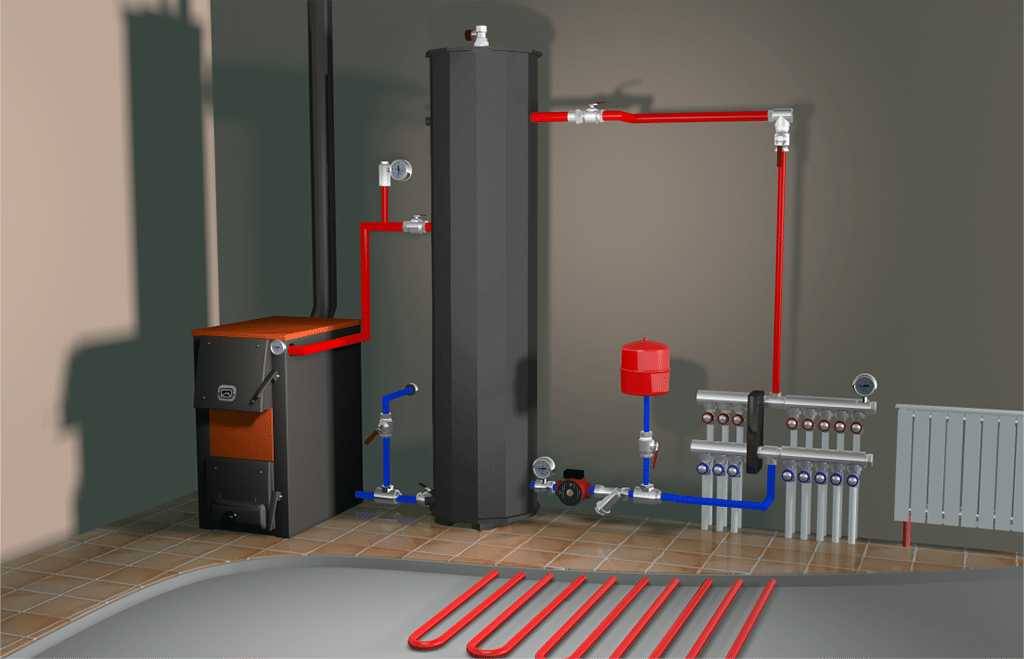

Твердотопливные котлы отопления Теплодар успешно функционируют для обогрева жилых, а также хозяйственных построек площадью до 300 кв.м. при использовании системы естественной или принудительной циркуляции теплоносителя.

Все твердотопливные отопительные приборы обеспечивают высокую безопасность, снаружи их корпус защищен минеральным картоном.

Модель «Куппер Про» представляет собой отопительный прибор длительного горения. Его конструкция такова, что позволяет еще эффективнее снимать тепло с горящих дров, поскольку внутри помимо водяной рубашки установлена колосниковая решетка, а также модернизирована вторичная подача воздуха. Одной загрузки твердого топлива хватит на горение длительностью до восьми часов. На эту модель, аналогично остальным, можно установить газовую или пеллетную горелку. Отопитель «Куппер Про» рассчитан на обогрев помещения площадью  до 400  кв.м. Объем топочной камеры составляет 63 литра.

Модель «Уют» оборудована объемным зольником и вместительной топкой, куда помещаются дрова длиной 0,5 метра и больше. Оригинальная цилиндрическая форма способствует тому, что на внутренних стенках отопительного прибора не оседают частицы золы.

Инструкция по изготовлению

Приступая к производственному процессу, необходим начать с подготовки всего самого необходимого:

  • Трубы со следующими диаметрами – 30 см, 5-6 см, 10 см (толщина стенок каждой – не менее 3 мм)
  • Стальной лист по толщине более 4 мм
  • Болгарка
  • Аппарат для сварки
  • Ручные инструменты

Располагать котел рекомендуют на выровненной твердой поверхности. Если такая установка будет монтироваться дома в котельной, следует подумать об обустройстве фундамента, несколько слов о котором будет сказано позже.

Приступаем к изготовлению котла:

  1. Берется подходящая по характеристикам труба и отрезается кусок от 70 до 100 см. Малая длина не позволит загрузить достаточное количество дров, большая – сделает закладку крайне неудобной
  2. Теперь необходимо соорудить распределитель. Чтобы он свободно двигался, его диаметр делается на 15-25 мм меньше основной трубы

В центре круга требуется просверлить отверстие диаметром 15 мм – через него будет поступать воздух в камеру горения. Чтобы диск плотно не прилегал к паленьям и оставалось пространство для циркуляции воздуха, необходимо приварить ко внутренней его стороне крыльчатку – несколько пластин высотой до 5 см

Труба диаметром 5-6 см приваривается по центру регулятора, при этом ее высота делается на 10-15 см больше котла
Как упоминалось ранее, вверху рекомендуется сделать заслонку, которая позволит регулировать тягу в любой момент, тем самым контролируя процесс тления
Внизу болгаркой вырезается дверца, посредством которой будет удаляться зола

Также в нижней части котла надежно приваривается дно
Вверху необходимо пустить горизонтальную дымоходную трубу диаметром 8-10 см и длиной не более 40 см (именно она пропускается внутри теплообменника)

Завершающий штрих конструкции – крышка для котла, в которой вырезано отверстие под воздухозаборную трубу. Она должна как можно плотнее запирать камеру

Хорошей альтернативой дровам является брикеты отопления — смотрите наш обзор

Дымоход и отражатель

Стенки котла будут постоянно раскаляться и излучать тепловую энергию. Если установка монтируется для отопления небольшого помещения, следует расположить вокруг нее отражатели – они будут распределять поток, увеличивая поступления тепла во внутрь.

Если печь будет располагаться в помещении с постоянным пребыванием людей, следует подумать об их безопасности. Один из вариантов решения вопроса – обложить конструкцию кирпичной кладкой.

Дымоход можно сделать из трубы 20 мм. Горизонтальный прямой участок должен на 5-10 см быть больше диаметра топочной. Выводить его на улицу необходимо с минимальным количеством перегибов – 2 по 45 градусов.

Несколько других особенностей:

  • Дымоход рекомендуется делать разборным, чтобы 2-3 раза в сезон его можно было без труда почистить от копоти
  • Соединяться участки дымохода должны в направлении, противоположном движению газа
  • Все конструкции и предметы, которые подвержены легкому воспламенению, должны быть отнесены на безопасное расстояние

Возводим фундамент

Можно предположить, что печь длительного горения на дровах будет постоянно разогреваться до высоких температур. Простой выровненный пол для не нее является не самым лучшим решением – следует возвести фундамент.

Основание можно выложить из жженого кирпича или бута. Они не раскаливаются под действием повышенных температур. Все те, кто желает сделать более основательный фундамент, могут залить цельную монолитную плиту.

Котел можно также установить на ножки, которые легко варятся из швеллера. Они прячутся от глаз за кирпичной кладкой.

Использование котла

Поступать в котел длительного горения на дровах воздух должен, в отличие от классической печи, в определенном количестве. Чтобы этого достичь, закладку необходимо делать в полном объеме, стараясь не оставлять свободных полостей. Рекомендуется к поленьям добавлять опилки, пеллеты, торф или сгораемый мусор.

Закладывать топливо необходимо по следующей инструкции:

  1. Снять крышку и удалить регулятор с бака
  2. Заложить плотно топливо
  3. Разбрызгать поверху горючую жидкость
  4. Установить регулятор, накрыть крышкой и открыть заслонку
  5. Брось в воздушную трубу лучину и когда начнется тления заслонку прикрыть

Подводим итоги

Простой котел длительного горения на дровах готов. У становить такую конструкцию можно в любом неотапливаемом помещении: от небольшого гаража до мастерской. Если все было сделано правильно – сомневаться в эффективности и высоком КПД не придется.

Что такое печь-котел для отопления дома

Данная конструкция представляет собой выложенный из кирпича корпус, внутри которого вмонтирован теплообменник. По его каналам циркулирует вода, которая, нагреваясь до высокой температуры, растекается по трубопроводу к радиаторам. В качестве основы этого оборудования зачастую используется имеющаяся в доме печка. Для увеличения эффективности системы над её топкой встраивается дополнительный контур. Таким образом, передача тепла производится одновременно двумя способами

  1. прямым, когда излучение происходит от горячих стен печи
  2. косвенным, при котором пространство отапливает вода, поступающая в приборы

Собрать такую конструкцию можно самостоятельно, не прибегая к профессиональной помощи.

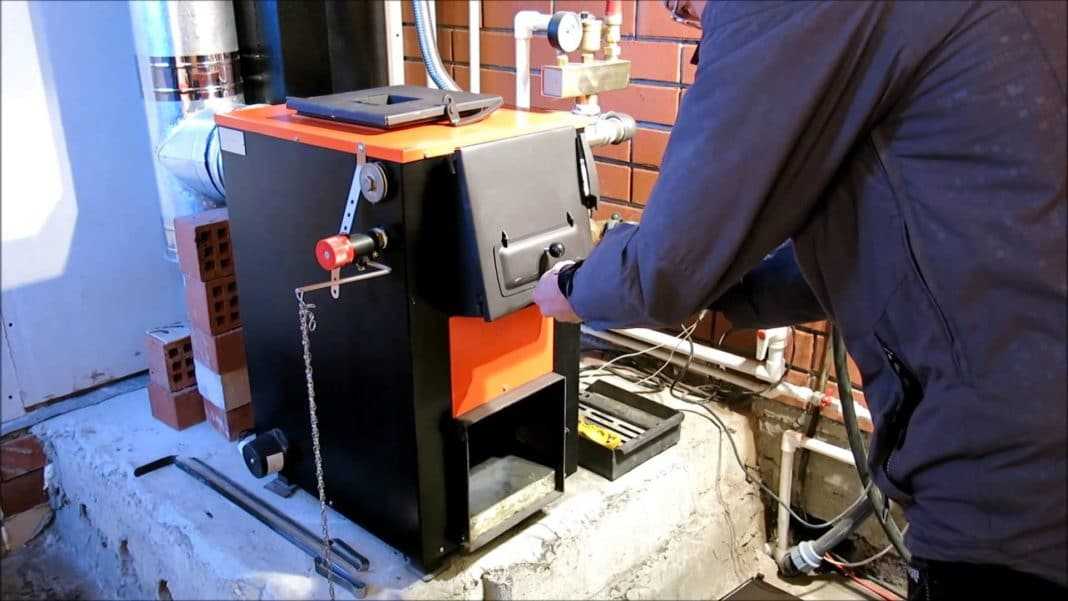

Котел на твердом топливе «Купер»

Твердотопливный котел куппер

Твердотопливные котлы «Куппер» работают с использованием различных видов твёрдого топлива: угля, дров, торфа, пеллетных брикетов. Они выпускаются в двух разновидностях, условно обозначаемые ОК – «отопительный котел» и ОВК – «отопительно-варочный котел». Вторая разновидность оснащена чугунной варочной панелью для приготовления пищи. Рядом с буквенным обозначением моделей указывается цифровое, значением от 10 до 42. Числовое обозначение указывает на мощность той или иной модели 10, 15, 18, 20, 30 или 42 вт. Отталкиваясь от показателей мощности, можно рассчитать площадь обогрева печью жилого помещения, умножив на 10: это 100, 150,180,200, 300 или 420 кв.м.

Конструкция

Котел «Куппер» состоит из следующих конструктивных элементов: корпус топочной камеры из стали толщиной 3мм, внутри которой расположены трубы теплообменника. Высокая эффективность теплоотдачи моделей куппер основана на специальной конструкции водяной рубашки вместительностью от 25 до 30 литров. Трубы теплообменника расположены в нутрии топочной камеры в шахматном порядке несколькими рядами. Контур водяного потока спроектирован так, чтобы теплоноситель двигался направленно, не создавая застойных явлений. Для достижения максимального КПД между трубами теплообменника расположен специальная заслонка, которая препятствует попаданию огня в дымосборник и обеспечивает максимальную теплоотдачу от топочных газов. Диаметр дымосборника составляет 150 мм. Заслонка расположена горизонтально, и при необходимости легко вынимается для очистки.

Котел куппер

Снаружи корпус котлов отопления куппер облицован теплоизолирующим слоем из базальтового картона. По бокам корпуса имеются штуцеры для подключения подачи воды, обратки или установки ТЭНа. Все модели куппер, кроме ОВК-10, оснащены двумя дверцами, одна из которых является загрузочной, а вторая растопочной. Через первую дверцу загружается твердое топливо, контролируется процесс его сгорания, а также прочищается трубный теплообменник от сажи и копоти. Через растопочную дверцу осуществляется растопка котла и закладка дров. Загрузочный канал находится под специальным наклоном, позволяющим удобно загружать туда топливо. В моделях с варочной поверхностью твердое топливо загружается сверху, путем снятия чугунных плиток с варочной плиты. Дверцы также облицованы базальтовым картоном, к тому же по всему периметру обложены кремнеземным шнуром для герметичности прилегания. Створка на растопочной дверце позволяет регулировать процесс горения, увеличивая его мощность от 30 до 100 процентов. Это, так называемая, ручная регулировка. Для того чтобы регулировка происходила автоматически, можно приобрести и установить специальный регулятор.

Котел твердотопливный длительного горения своими руками: чертежи и порядок сборки

Котлы длительного горения отличаются высокой теплоотдачей и выдают более мягкую, ровную температуру.

Но есть у них и существенный недостаток – высокая цена.

Поэтому есть смысл попробовать свои силы и изготовить печь самостоятельно.

Если Вы решили сделать котел твердотопливный длительного горения своими руками, чертежи найти – половина успеха. Но сначала разберемся, какие существуют основные конструкции.

Какой твердотопливный котел можно сделать своими руками?

В домашних условиях можно изготовить практически любой котёл, ведь всё делают люди.

Но некоторые детали можно выполнить только в заводских условиях.

Поэтому важно оценить свой опыт и возможности (инструмент, материалы, время). И разобраться с основными типами отопительных приборов и их особенностями

По нарастанию степени сложности, котлы можно разделить на:

И разобраться с основными типами отопительных приборов и их особенностями. По нарастанию степени сложности, котлы можно разделить на:

  1. Привычные котлы-топки с варочной поверхностью, водяной рубашкой по бокам и колосниками.
  2. Вертикально расположенные агрегаты шахтного типа и с горением, осуществляющимся сверху.
  3. Пиролизные котлы.

Классические твердотопливные котлы с привычным способом сжигания

Самый яркий представитель таких котлов – обычная печь, только выполненная из стали. Топливо укладывается на колосниковую решетку и сгорает, нагревая водяной контур пламенем.

Чтобы повысить КПД обычного котла устраивают повороты, вваривают поперек дымохода трубы, пропускающие теплоноситель и т. д. Могут быть горизонтальными или вертикально направленными.

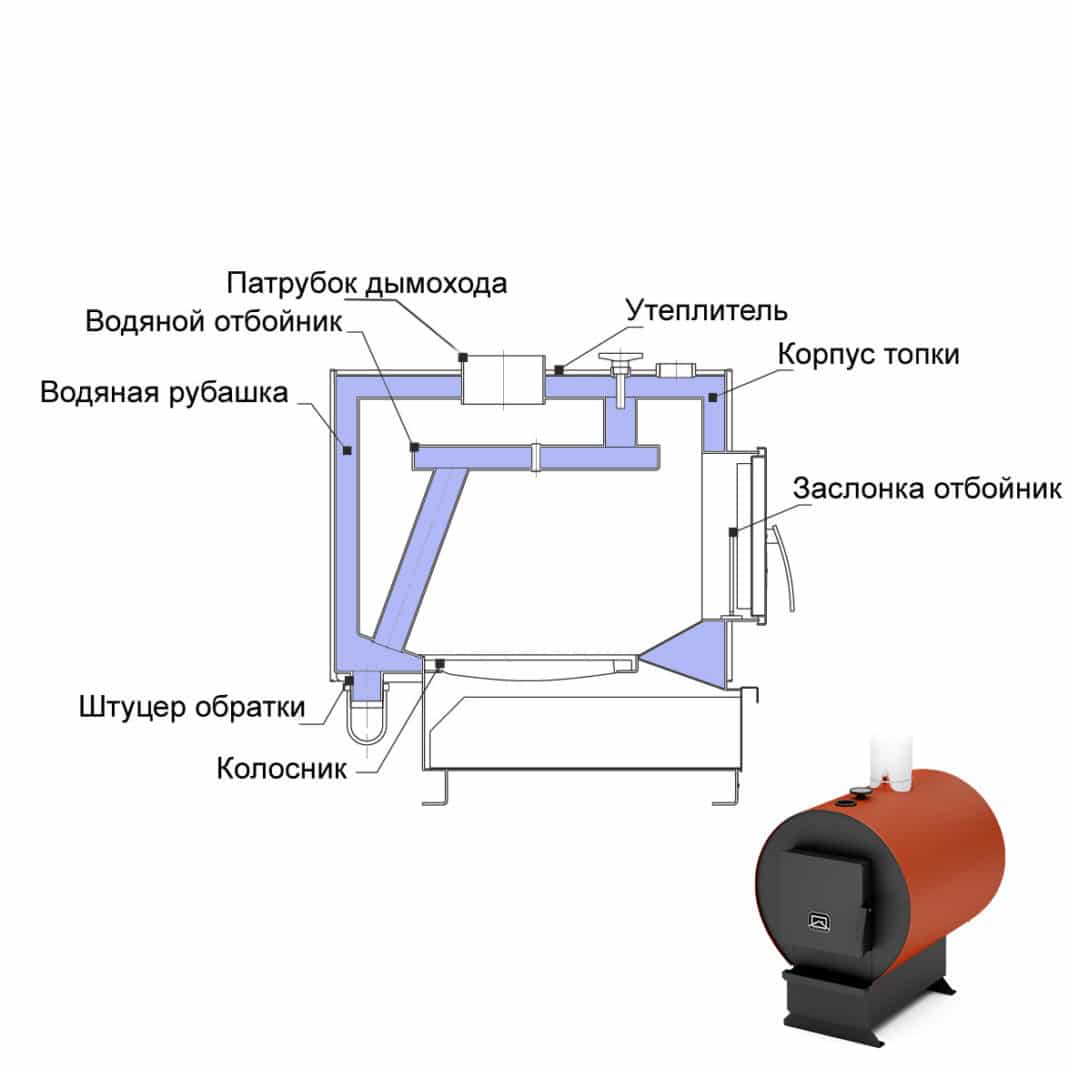

Устройство котла длительного горения изнутри

Горизонтальные топки, как правило, ниже и имеют сверху варочную поверхность, отдающую тепло непосредственно в помещение. Конструктивно возможно соединение таких котлов с кирпичной трубой или колодцами классической печи, что значительно повышает их теплоотдачу.

Кирпичные колодцы, проводящие горячие дымовые газы, не только повышают КПД сгораемого топлива, не давая газам вылетать прямо на улицу, но и служат аккумуляторами тепла.

Котел с верхним горением

Само его название говорит о том, что здесь процесс горения идет наоборот: сверху вниз. Это сделано для того чтобы замедлить сжигание топлива, так как обычно пламя идет вверх и зажигает все дрова сразу.

Итак, конструкция этого аппарата: вертикально стоящая труба, точнее две трубы большого диаметра, входящие одна в одну. Между ними располагается водяная рубашка.

Для подачи воздуха в этой конструкции предусмотрена телескопическая труба, которая поднимается вверх перед закладкой топлива и опускающаяся вместе с ним по ходу сгорания дров или угля. Для изготовления такой конструкции понадобятся:

  • Трубы для корпуса диаметром 450 и 400 мм.
  • Для камеры предварительного подогрева воздуха диаметром 280 и длиной 350 мм.
  • Для телескопической подающей трубы отрезки длиной примерно по 300 мм таким диаметром чтобы входили друг в друга это – 89 мм, 76 мм, и 60 мм.
  • И толстый листовой металл для изготовления дверок; для блина, который давит на топливо и передает ему воздух для горения; для закрытия верха и низа котла и т. д.
  • Дверца для закладки топлива размером 250 х 210 устраивается на расстоянии 579 мм от основания. В самой нижней части еще одна дверца поменьше, для чистки. Колосники в этой модели не предусматриваются.

Конструкция «блина» – это полая деталь из двух одинаковых шайб-дисков диаметром 300 – 350 мм. По окружности диски провариваются стальной лентой, таким образом, чтобы воздух попадал внутрь, только через подающую трубу 60 мм. А для подачи воздуха к дровам, в нижней части диска сверлится множество отверстий.

Отличаются немалой высотой (могут достигать полутора метров).

Дрова укладываются во всю высоту, поджигаются снизу, где происходит процесс горения, а факел пламени направляется в другой отдел, соединенный в нижней части с основным котлом.

Продукты сгорания, проходя дальше по теплообменнику, остывают и удаляются в трубу.

Данная конструкция котла позволяет использовать пиролизное горение. Для этого устанавливается заслонка, ограничивающая подачу воздуха, и связанная с датчиком тяги и температуры. А во второй камере при доступе воздуха происходит сгорание выделенных газов.

Котлы шахтного типа хорошо справляются с сырыми дровами и опилками. Можно сказать, что это идеальные вариант для сырых дров.

Сборка котла

Агрегат нужно собирать в следующей последовательности:

  1. Сначала изготавливают корпус, прихватив короткими швами к его днищу боковые стенки и обрамления проемов. Нижним обрамлением проема зольника служит само днище корпуса.
  2. Изнутри к корпусу приваривают уголки, на которых будет укладываться решетчатый поддон топки (колосниковая решетка).
  3. Теперь нужно приварить саму решетку. Уголки, из которых она состоит, нужно приварить наружным углом вниз, так чтобы поступающий снизу воздух равномерно распределялся двумя наклонными поверхностями каждого уголка.
  4. Далее к уголкам, на которых уложена колосниковая решетка, приваривают топку с теплообменником.
  5. Дверцы топки и зольника вырезаются из стального листа. Изнутри они обрамляются стальной полосой, уложенной в два ряда, между которыми нужно уложить асбестовый шнур.

Далее приваривают дымоотводящий патрубок и воздуховод с фланцем для установки вентилятора. Воздуховод заводится внутрь котла через отверстие посредине задней стенки чуть ниже колосниковой решетки.

Теперь надо приварить к корпусу котла ответные части петель дверок и несколько кронштейнов шириной 20 мм, к которым будет крепиться обшивка.

Теплообменник нужно обложить с трех сторон и сверху базальтовой ватой, которая стягивается шнуром.

Поскольку утеплитель будет контактировать с горячими поверхностями, он не должен содержать фенол-формальдегидного связующего и других веществ, испускающих при нагреве токсичные летучие вещества.

При помощи шурупов к кронштейнам прикручивается обшивка.

Сверху на теплогенератор устанавливается контроллер автоматики, а к фланцу воздуховода прикручивается вентилятор.

Температурный сенсор нужно поместить под базальтовую вату, так чтобы он контактировал с задней стенкой теплообменника.

При желании котел можно оборудовать вторым контуром, позволяющим эксплуатировать его в качестве водонагревателя.

Контур имеет вид медной трубки диаметром около 12 мм и длиной 10 м, намотанной внутри теплообменника на жаровые трубы и выведенной наружу через заднюю стенку.

Для обогрева частных домов хорошо зарекомендовал себя твердотопливный котел, выполненный из кирпича. Такой теплогенератор можно с легкостью сделать своими руками, имея необходимые материалы, инструменты, представление о тонкостях конструкции и производственном процессе. Доступность информации позволяет не испытывать сложностей при сборке котла. Поэтому вооружившись готовым чертежом, удастся без труда и с выгодой для бюджета изготовить отопительное оборудование.

Решение 2. Котёл прячем в шкаф: приёмы декора

Лучшим вариантом для маскировки белого агрегата является настенный шкаф кухонного гарнитура. В этом случае сохраняются пропорции, и выдерживается стиль интерьера.

Как выбрать шкаф

Приобретая мебель нужно соотнести высоту и глубину шкафчика с параметрами котла. При этом шкаф должен быть больше и не ограничивать циркуляцию воздуха. Планируя маскировку газового котла, продумайте основные моменты:

  • высоту установки;
  • разводку коммуникаций;
  • длину шлангов;
  • способ их укладки;
  • возможность установки монтажного короба/канала.

Разводки, вентиль и соединения нельзя замуровывать, они должны быть доступны

Монтаж шкафа

Есть 2 способа монтажа:

На стене крепится навесной шкаф (без дна и крыши). Вызывается газовщик и устанавливает в него газовый котёл. Подводятся нужные коммуникации.
Если колонка уже установлена и нет желания вызывать специалиста по газовому оборудованию, подготовьте шкаф к работе и повесьте его над газовым аппаратом. Перед началом монтажа снимите мебельную дверку, удалите крышу, в днище сделайте пропилы для шлангов/труб. Для придания жёсткости, стенки шкафчика скрепите металлическими уголками. Получившийся каркас закрепите над котлом.

Днище и крышка у шкафа отсутствуют для улучшения вентиляции

Напольный котёл устанавливается согласно правилам — в углу кухни. При желании закрывается шкафом-пеналом. Высота может быть любая, и глубина с шириной согласно инструкции по установке.

Особенности конструкции

Основное отличие печей в том, что оборудование работает при высоких температурах и испытывает большие нагрузки. Соответственно для долгой эксплуатации агрегата важным является материал, из которого он изготовлен. Инженеры «Теплодара» произвели особую конструкцию топки из нержавейки и хрома:

  • главная часть изготовлена из нержавеющей стали с 13% содержанием хрома;
  • в места с наибольшими перегрузками в сплав к нержавеющей стали добавлен хром до 18%.

Важно! Инновационным моментом является толщина металлического листа 4-5 мм, такие показатели в настоящее время существуют только у одного

«Сахара» — уникальная модель с парогенератором

«Сахара» является поистине уникальной моделью, в которой производитель смог совместить множество преимуществ, необходимых для русской бани. Конструкция печи не имеет острых углов, что, несомненно, придётся по вкусу последователям учения Фен-Шуй, а двухкамерная каменка, позволяющая камням прогреваться одновременно с 5 сторон, обеспечит их равномерный и быстрый нагрев.

Кроме того, данная модель предусматривает возможность монтажа многосекционного парообразователя, способного «организовать» хороший парок уже после 20 минут топки печи, что может быть весьма полезным в случае, если на баню у Вас отведено не так много времени.

Варианты исполнения Купер

Куперы ОК 15, 20 и прочие модели завоевали большую популярность с момента своего появления. Но прежде чем поговорить про 15, 20, 30 модели, мы разберемся, какими вообще могут быть современные твердотопливные агрегаты отечественного производителя Теплодар.

  1. Чугунные или стальные котлы. Чугун хрупкий, но служит больше стали. Стальные модели 15, 20 изготавливают по шовной технологии сварки, а загрузка осуществляется чаще, чем чугунных из-за более быстрого прогорания топлива.
  2. Обычные или газогенераторные. Устройства длительного горения имеют свои преимущества перед традиционными ОК 15 или ОК 20. При этом стоимость агрегатов длительного горения выше, что часто заставляет выбирать традиционные модели.
  3. Зависимые или независимые от электричества. Модели без ТЭНа используют естественную систему подачи воздуха, потому они независимы от электроэнергии. Версии с ТЭНом требуют подключения к электросети, но используют их по мере необходимости.

Ассортимент котлов

Котлы Купер от компании Теплодар выпускаются в шести моделях. К ним относят следующее оборудование Купер:

  • ОВК 10;
  • ОВК 18;
  • ОК 15;
  • ОК 20;
  • ОК 30;
  • ОК 42;
  • Купер 22 Про;
  • 36 Про;
  • 42 Про.

Разобраться, что означает ОК или цифры 15, 20 не сложно. ОК — это , а модели с обозначением ОВК говорят о том, что перед вами отопительный котел, дополнительно оснащенный варочными плитами. А цифры 15, 20, 30 и прочие означают показатели тепловой мощности.

Модели с приставкой Про — это отдельная серия отопительного оборудования, поскольку здесь мы имеет дело с устройствами длительного горения. Их топочные камеры больше, что позволяет увеличить периодичность загрузки топлива до 8 часов.

Что из этого ассортимента лучше выбрать для той или иной ситуации? Попробуем разобраться.

  • ОВК 10 имеет наименьшую мощность, а его отопительные возможности подходят для домов, площадь которых не превышает 100 квадратных метров;
  • Модель ОК 15 имеет 15 кВт мощности. Этого хватит для дома площадью до 120 квадратных метров;
  • ОВК 18 и ОК 20 более производительные. Их хватит для отопления до 175 квадратных метров, а 18 еще позволяет готовить пищу;
  • Если площадь дома превышает 200 квадратных метров, специалисты советуют приобрести модель ОК 36.

Вообще сделать правильную покупку котла Купер не сложно. Опирайтесь на золотое правило — 1 кВт мощности позволяет отапливать 10 квадратных метров. Плюс обязательно берите котел с небольшим запасом мощности, чтобы оборудование не работало на максимальных нагрузках для отопления дома.

Преимущества

Котел, выполненный из кирпича, считается простой и эффективной обогревательной конструкцией, которую целесообразно использовать для отопления частных домов. Плюсом такого сооружения считается возможность собственноручного изготовления, что позволяет значительно сэкономить, а также быть уверенным в качестве используемых материалов и готового котла. Сам процесс изготовления состоит из минимального количества этапов, не требующих большого количества сварочных работ. Купив готовый теплообменник, не применяют сварку. Кирпичный котел является многофункциональным, так как его можно применять в качестве обогревающего устройства для помещений. Дополнительно, как варочную плиту для приготовления пищи.

Кроме этого, такой котел обладает способностью поддерживать необходимую температуру теплоносителя на протяжении долгого времени, позволяя сохранять атмосферу в помещении здоровой и комфортной

Кирпичная печь позволяет сжигать даже отходы из пластмассы или резины Однако важно знать, что в топке утиля не должно быть более 1/3 части от общего количества топлива

https://youtube.com/watch?v=g3vQT3uUKwM

Полезные советы

Купить подходящий помещению котел с газовой горелкой недостаточно – нужно еще учесть десяток нюансов. Основные перечислены ниже:

  • для установки котла, отапливающего большую жилплощадь, нужно отвести отдельное помещение с вентиляцией (минимум 4 кв.м);
  • перед монтажом позаботиться об огнезащите стен, пола;
  • обеспечить максимально естественное освещение комнаты (из расчета 0,03 кв.м размера окна на 1 кв.м площади);
  • высота потолков должна быть не ниже 2 м от пола;
  • предусмотреть вывод для дымохода с учетом его диаметра у каждой модели (варьируется от 115 до 200 мм).

Газовый котел может использоваться как основной, так и запасной (аварийный) источник тепла. Во втором случае не стоит покупать дорогую модель – достаточно обойтись бюджетным ОК-9 или ОВК-10 за 35 и 37 тысяч рублей соответственно. Для полноценного отопления жилища придется вложить больше. «Куппер ПРО-36», к примеру, стоит 59 тысяч рублей без учета дополнительных аксессуаров (АГГ и комплекта переналадки). Зато он полноценно прогреет дом площадью до 360 кв.м, не требуя постоянного контроля за процессом теплоотдачи.

Котел с газовой горелкой от компании «Теплодар» — хорошая альтернатива приборам, работающим исключительно на твердом топливе. Его всегда можно оснастить съемным аксессуаром, который позволит экономить на горючем.

Все модели отличает продуманная конструкция, компактность, простота обслуживания. Подобрать нужную легко без помощи специалистов. Краткий обзор продукции и советы выше помогут покупателю принять правильное решение.

Теплообменник для твердотопливного котла своими руками

Сначала из двух боковых, одной задней и одной верхней стенок собирается топка. Швы между стенками выполняются с полным проваром (они должны быть герметичными). Снизу к топке с 3-х сторон горизонтально приваривается стальная полоса 20х3 мм, которая будет служить днищем водяной рубашки.

Далее к боковым и задней стенкам топки нужно торцами приварить в произвольном порядке короткие отрезки трубы небольшого диаметра – так называемые клипсы, которые обеспечат жесткость конструкции теплообменника.

Теперь к полосе-днищу можно приварить наружные стенки теплообменника с предварительно выполненными отверстиями под клипсы. Длина клипс должна быть такой, чтобы они слегка выступали за наружные стенки, к котором их нужно приварить герметичным швом.

В передней и задней стенках теплообменника над топкой вырезаются соосные отверстия, в которые ввариваются жаровые трубы.

Остается приварить к теплообменнику патрубки для соединения с контуром отопительной системы.
