Солнечная электростанция для дома: принцип работы, правила расчета и установки

Домашняя солнечная электростанция

Теперь попытаемся понять, зачем нужна электростанция на солнечных батареях для домашнего пользования.

  1. В первую очередь она позволяет решить проблему с поставками электричества.
  2. Солнечные батареи обеспечивают независимое снабжение электроэнергией.
  3. Смогут служить дополнением к существующим источникам электричества, таким как ветряк или бензиновый (дизельный) генератор.
  4. Это своего рода инвестиция. Тарифы на свет постоянно растут, а солнце светит всегда.
  5. Можно остатки электричества продавать государству.
  6. Для частного дома частично перекрывает традиционное отопление.

Принцип работы солнечных панелей

Подавляющее большинство солнечных панелей являются в физическом смысле фотоэлектрическими преобразователями. Электрогенерирующий эффект возникает в месте полупроводникового p-n перехода.

Именно кремниевые пластины составляют основу себестоимости солнечных панелей, но при их использовании в качестве круглосуточного источника электроэнергии придется дополнительно купить дорогостоящие аккумуляторные батареи

Панель состоит из двух кремниевых пластин с различными свойствами. Под действием света в одной из них возникает недостаток электронов, а в другой – их избыток. Каждая пластина имеет токоотводящие полоски из меди, которые подсоединяются к преобразователям напряжения.

Промышленная солнечная панель состоит из множества ламинированных фотоэлектрических ячеек, скрепленных между собой и закрепленных на гибкой или жесткой подложке.

КПД оборудования зависит во многом от чистоты кремния и ориентации его кристаллов. Именно эти параметры пытаются улучшить инженеры последние десятилетия. Основной проблемой при этом является высокая стоимость процессов, которые лежат в основе очищения кремния и расположения кристаллов в одном направлении на всей панели.

Ежегодно максимальные КПД различных солнечных панелей изменяются в большую сторону, потому что в исследования новых фотогальванических материалов вкладываются миллиарды долларов (+)

Полупроводники фотоэлектрических преобразователей могут изготавливаться не только из кремния, но и из других материалов – принцип работы батареи при этом не изменяется.

Определяемся с размерами и количеством фотоэлементов

В хороших солнечных батареях на 12 вольт должно быть 36 элементов, на 24 вольта — 72 фотоэлемента. Это количество оптимально. При меньшем числе фотоэлементов вы никогда не получите заявленный ток. И это — лучший из вариантов.

Не стоит покупать сдвоенные солнечные панели — по 72 и 144 элемента соответственно. Во-первых, они очень большие, что неудобно при перевозке. Во-вторых, при аномально низких температурах, которые у нас периодически случаются, они первыми выходят из строя. Дело в том, что ламинирующая пленка при морозах сильно уменьшается в размерах. На больших панелях из-за большого натяжения она отслаивается или даже рвется. Теряется прозрачность, катастрофически падает производительность. Панель идет в ремонт.

Солнечная панель на 4 В имеет 7 элемента

Второй фактор. На больших по размерам панелях должна быть больше толщина корпуса и стекла. Ведь увеличивается парусность и снеговые нагрузки. Но далеко не всегда это делают, так как значительно возрастает цена. Если вы видите сдвоенную панель, а цена на нее ниже, чем на две «обычных», лучше ищите что-то другое.

Еще раз: лучший выбор — солнечная панель для дома на 12 вольт, состоящая из 36 фотоэлементов. Это оптимальный вариант, проверенный практикой.

Плюсы и минусы

Портативная или стационарная солнечная электростанция – это устройство, которое преобразует энергию Солнца, при помощи фотовольтатики, в электрический ток. Иногда применяется технология косвенного применения солнечной энергии концентрированного типа в разных механизмах. Чаще всего, солнечные электростанции для дома – это косвенные приборы, зеркала или отражатели лучей. Их принцип работы основан на том, чтобы большую площадь света сконцентрировать в направленный луч, энергия с которого поступит в хранилище аккумуляторного типа.

Башенная солнечная электростанция

Современные готовые решения солнечных электростанций помогают преобразовать энергию Солнца в ток при помощи специальных фотоэлементов и фотоэлектрических процессов. Батареи работают при использовании систем слежения, которые как бы «улавливают» свет и направляют его в нужную точку.

Преимущества применения солнечных электростанций:

  • Фотоэлектрические процессы происходят даже тогда, когда на небе тучи. Человеческий глаз не всегда улавливает лучи, пробивающиеся сквозь облака, в отличие от следящих приборов. Это обеспечивает практически беспрерывную работу;
  • Возможность комбинации нескольких альтернативных источников энергии. Сейчас все чаще используются ветро-солнечные батареи, которые сочетают в себе возможности ветровых и солнечных электростанций. Такой тандем работает в любых условиях, независимо от внешних факторов;
  • Даже небольшого устройства хватит для питания квартиры или даже загородного коттеджа;
  • Автономная электростанция на солнечных батареях является бесконечно возобновляемым источником энергии, средний расчет продолжительности работы – 50 лет (модульная схема). Накопительные аккумуляторы могут хранить в себе энергию до тех пор, пока она не понадобится системе, в то время как Солнце каждый день излучает свет – это очень большая экономия ресурсов;
  • Небольшие СЭС можно строить на частных участках, что является невозможным для ветряков;
  • Если купить готовые солнечные электростанции для дачи, квартиры, дома, то можно не беспокоиться про их обслуживание – ремонт им не понадобится. Среди всех вариантов альтернативной энергетики, СЭС являются самыми надежными и долговечными.

Помимо этого, Вы сможете использовать в своем жилье столько электрической энергии, сколько Вам необходимо, не беспокоясь о налогах за превышение нормы.

Но, помимо преимуществ, у солнечных электростанций есть и недостатки:

Геотермальные (тепловые) станции довольно дорогие, их сложно купить в отечественных магазинах, в большинстве случаев придется заказывать из-за границы;
Нет возможности использования СЭС ночью. Поэтому нужно иметь большие батареи для хранения энергии;
Главным недостатком систем является то, что даже СЭС с высокой мощностью могут преобразовать только 20 % всей солнечной энергии. Это означает, что Вы теряете до 80 % потенциального электричества

Обратите внимание, что приливные используют до 70 %, а ветряные – до 40.

Чтобы максимально использовать достоинства системы, но при этом обойти недостатки, многие производители предлагают своим клиентам стационарные гибридные системы.

Экономные солнечные генераторы: принцип работы

Для труднодоступных районов с перебойным обеспечением электроэнергией солнечные генераторы становятся спасением комфортного проживания. С помощью него можно решить проблемы энергоресурсов и обеспечить автономное энергообеспечение. В основном бытовые генераторы рассчитаны на 220 В. Устройства оснащены дисплеем, который отображает сообщение о работе батарей. Устанавливаются приборы на участках с большим поступлением солнечных лучей: крыша дома, стены здания, открытая местность.

Такой прибор сможет обеспечить работу бытового оборудования: холодильника, стиральной машины, зарядки компьютерных систем, работы отопительных приборов, электроинструментов и циркулярных насосов. Бесперебойная работа гарантирована на 10 – 12 часов.

Достоинства системы заключаются:

  • В автономности;
  • Не зависимости от центрального снабжения;
  • Мобильности;
  • Бесшумной работе;
  • Экологической безопасности;
  • Длительном сроке эксплуатации;
  • Компактности;
  • Возможности работать на непроветриваемых участках.

Единственным минусом является стоимость устройства, которая в последствии окупает затраты на электроэнергию.

Виды

Монокристаллические

Такие батареи визуально выглядят как панели с сегментами глубокого черного цвета. Получили название за счет конструкции на основе монокристаллов кремния.

Самый существенный недостаток — строгая ориентировка оптических осей кристаллов, что требует точного позиционирования панелей для получения максимальной отдачи. По этой же причине монокристаллы не терпят затенения – генерация энергии значительно снижается.

В настоящий момент обладают самым высоким КПД преобразования – около 22%. При этом стоимость тоже наиболее высокая – порядка 0.9-1.1 доллара за 1 Вт генерируемой мощности.

Поликристаллические модули

Название такие батареи получили за счет размещения на подложке множества кремниевых кристаллов с хаотически ориентированными оптическими осями. Визуально такие модули отличаются синим цветом с «морозным» рисунком.

Аморфные

Технология изготовления рабочего тела сходна с поликристаллическими, но в качестве основы выступает аморфный кремний (aSi). При КПД в пределах 8-11% отличаются высокой эффективностью работы в рассеянном свете, могут захватывать и инфракрасный диапазон. В результате обладают лучшей стоимостью – порядка 0.5-0.7 доллара за 1 Вт.

Кроме того, имеют солидное преимущество – гибкую основу. Это означает, что для монтажа не требуется жестких конструкций, материал легко клеится на поверхности любой формы.

Остальные

Модули, предлагаемые производителями, могут быть изготовлены и по другим технологиям:

  • Микроморфные, отличаются высокой отдачей при рассеянном и инфракрасном излучении.
  • Гибридные, использует несколько полупроводниковых материалов и обеспечивают высокий КПД преобразования (до 44%).
  • Полимерные, гибкие с подложкой из полимерных материалов, абсолютные лидеры по стоимости.

Такие предложения следует тщательно изучать, некоторые из них могут оказаться намного выгоднее, чем лидирующие на рынке панели, выполненные по стандартным технологиям.

Вообще, монокристаллические панели можно рекомендовать для установки только жителям южных регионов. Остальным следует выбирать поликристаллы или панели по другим технологиям.

Следует обращать внимание не только на технологию панелей, но и на качество. В маркировке оно отображается как Grade от A (самое высокое) до D

Кроме того, рекомендуется проверить и репутацию производителя, особенно, если он выпускает не собственную, а OEM-продукцию. Сделать это можно на сайтах лабораторий качества – Калифорнийской или Европейской TUV.

Про аккумуляторы для автономных систем

К приму автомобильные стартерные аккумуляторы очень быстро теряют емкость в автономных системах, всего 1-2 года и они уже теряют 90% емкости. Это связано с глубокими разрядами, так-как дешевые контроллеры отключают потребителей при 10вольт, а автомобильные АКБ не рассчитаны на это, по-этому если уж их использовать, то не разряжать их более 110,8-12,0 вольт.

Тяговые аккумуляторы более выносливые и их можно разряжать на 80%, но они дороже и их тоже не желательно разряжать до 10вольт. Еще есть например гелиевые аккумуляторы, которые критичны к пере-заряду. Тонкостей много и лучше все изучить чтобы не терять свои деньги. Подробнее можно почитать про свинцовые аккумуляторы здесь – Автомобильные и тяговые аккумуляторы

Щелочные аккумуляторы очень выносливы, но и очень дорогие. И если свинцовые АКБ имеют КПД 85-90% то щелочные аккумуляторы здесь немного проигрывают, а если их эксплуатировать заряжая и разряжая большими токами, то их КПД заметно ухудшается. Не выгодны такие аккумуляторы особенно зимой, тут и так энергии мало приходит, да еще и аккумуляторы отдают на 30% меньше энергии чем получают от солнечных батарей. Хотя сейчас вроде появились щелочные АКБ с улучшенным КПД, но картина в общем такая.

Литий-железо-фосфатный АКБ самые перспективные для автономных систем, они имеют высокий КПД 95-98%, и при этом совсем не боятся недо зарядов, глубоких разрядов, и больших токов разряда-заряда. Но они тоже дорогие и требуют дополнительно BMS систему контроля состояния ячеек. Если такой аккумулятор зарядить или разрядить ниже положенного, то он безвозвратно теряет емкость или ячейка вообще перестает работать. Но за состоянием акб следит БМС и она так-же занимается балансировкой заряда аккумулятора, по-этому если что-то пойдет не так, то она защитит аккумулятор и все отключит, и он не испортится.

В одной статье все не опишешь, но основное я постарался упомянуть и описать чтобы было понятно тем кто с этим совсем не знаком. Более подробно можно почитать в других статьях из раздела. Но в общем на данный момент судя по своему опыту строить небольшую электростанцию без инвертора и всю электронику питать от 12вольт выгоднее, а если уж все переводить на 220вольт, то строить систему на 48в. Особенно зимой даже немного лишней энергии очень нужно. Так-же и аккумуляторы у меня этой зимой литий-железо-фосфатные (lifepo4), и явно энергии в общем заметно больше чем при использовании автомобильных АКБ, плюс к тому lifepo4 совсем не испортились и потери емкости нет, хотя они целый месяц не заряжались до конца и постоянно разряжались до отключения.

Параллельное соединение солнечных панелей

Данная схема подходит для тех случаев, когда необходимо оставить напряжение на одном уровне, но повысить мощность солнечного PV-массива. Приведем пример на двух солнечных панелях мощность 100В с напряжением 12В. Соединение происходит путем подключения положительных соединений в одну группу, а отрицательных выводов – во вторую группу. Такими образом, напряжение остается прежним 12В, а мощность возрастает до 200 Вт.

Рисунок 1. Параллельное соединение солнечных панелей (12В 200Вт).

Последовательное соединение солнечных панелей

Последовательное соединение применяется в тех ситуациях, когда необходимо поднять уровень напряжения, но зафиксировать мощность на одном уровне. На схеме отражено соединение двух солнечных панелей мощностью 100Вт с напряжением 12В, когда в итоге получаем солнечный PV-массив 24В 100Вт.

Рисунок 2. Последовательное соединение солнечных панелей (24В 100Вт).

Параллельно-последовательное соединение солнечных панелей

Более сложной схемой соединения солнечных батарей будет параллельно-последовательный тип. Зачастую подобная схема применяется для относительно мощных солнечных массивов. Применение этой схемы дает возможность как поднять номинальное напряжение соединенных панелей, так и увеличить мощность. На примере показано, как можно соединить четыре панели с напряжением 12В и мощностью 100Вт. После соединения получаем солнечный PV-массив с напряжением 24В и мощностью 200Вт.

Рисунок 3. Параллельно-последовательное соединение солнечных панелей (24В 200Вт).

Соединение солнечных батарей разной мощности

Когда требуется соединить вместе солнечные батареи разной мощности, то может применяться две вышеописанные схемы: параллельная и последовательная. Однако необходимо учитывать возможности применяемого MPPT-контроллера. Так, чтобы подключить батареи параллельно, максимальный выходной ток должен соответствовать току MPPT-контроллера и наоборот, для соединения разных по мощности солнечных модулей последовательно, MPPT-контроллер обязательно должен иметь более высокое рабочее напряжение, чем сумма напряжения холостого хода двух модулей.

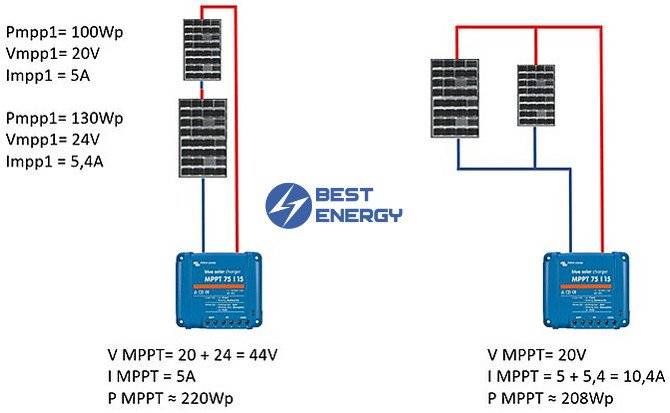

Рисунок 4. Параллельное и последовательной соединение солнечных панелей разной мощности.

Как видно по приведенным расчетам, производительность выше на 5,5% при последовательном соединении. Рекомендуем использовать этот вариант.

Внимание! Соединение солнечных батарей разной мощности несколько снижает производительность MPPT-контроллера и делает болеет трудным поиск точки максимальной мощности, но такая система также будет нормально работать при необходимости

Корпус и стекло

Солнечные батареи для дома имеют алюминиевый корпус. Этот металл не корродирует, при достаточной прочности имеет небольшую массу. Нормальный корпус должен быть собран из профиля, в котором присутствуют, как минимум, два ребра жесткости. К тому же стекло должно быть вставлено в специальный паз, а не закреплено сверху. Все это — признаки нормального качества.

Бликов на корпусе быть не должно

Еще при выборе солнечной батареи обратите внимание на стекло. В нормальных батареях оно не гладкое, а текстурированное

На ощупь — шершавое, если провести ногтями, слышен шорох. К тому же должно иметь качественное покрытие, которое сводит к минимуму блики. Это означает что в нем не должно ничего отражаться. Если хоть под каким-то углом видны отражения окружающих предметов, лучше найдите другую панель.

Преимущества использования

  1. Главным плюсом преобразователей света в электрическую энергию можно считать то обстоятельство, что для их эксплуатации не требуется специальных знаний – станция 10 кВт работает в автоматическом режиме.
  2. Кроме того, несомненным достоинствам следует считать неисчерпаемость источника энергии для работы станции. Расчеты ученых свидетельствуют: Солнце будет излучать около 5 млрд лет.
  3. Долговечность и надежность работы электростанции на солнечных батареях объясняются тем, что эти батареи практически не изнашиваются и крайне редко выходят из строя, так как не содержат движущихся частей. Аккумуляторы солнечной энергии служат не менее 26 лет (некоторые источники свидетельствуют о полувековом сроке службы аккумуляторов), что подтверждают не только расчеты, но многолетняя практика использования.

  4. Еще один немаловажный плюс мощность установки можно изменять, увеличивая или уменьшая количество батарей в схеме.
  5. Электрическая энергия от таких электростанций мощностью 10 кВт достается владельцу совершенно бесплатно (не считая единовременной суммы, потраченной на приобретение самой станции) и является экологически чистой.
  6. Подключение не требует больших временных затрат.
  7. Если СЭС работает параллельно с традиционным электроснабжением, она может выступать в роли источника бесперебойного питания, и это тоже несомненный «плюс» в пользу установки 10 кВт.

Принцип работы солнечной электростанции

Солнечные электростанции, сокращенно СЭС – специальные сооружение, которые преобразуют энергию солнца в электричество. Преобразователи различаются по строению и принципу работы. Преобразование солнечной энергии происходит с помощью оптических элементов, которые отражают лучи и концентрируют их на специальный приемник, наполненный водой или маслом. При повышении температуры жидкость нагревается, выделяя пар или повышая температуру маслянистого теплоносителя. Воздушные массы запускают генератор, который вырабатывает электроэнергию.

В противном случае коэффициент полезного действия станций сводился бы к минимуму. Вогнутая конструкция зеркал с отражающим покрытием обеспечивает максимальный сбор солнечной энергии. Для бесперебойной работы некоторые конструкции оснащены мощными аккумуляторами, так как в ночное время станции не вырабатывают энергию. Главным преимуществом данных конструкций является сохранение экологического покоя окружающей среды и постоянно возобновляемый источник солнечной энергии. Солнечные станции предназначены для тепловых, бытовых, промышленных нужд.

Солнечная электростанция – принцип работы

Есть три основных типа солнечных электростанций: сетевые, автономные и гибридные.

Сетевая солнечная электростанция работает без аккумуляторов и используется для уменьшения оплаты за сетевую электроэнергию.  Принцип работы прост:  выработанную от солнца электроэнергию она направляет во внутреннюю сеть, из промышленной сети берется только недостающая мощность.

Автономная солнечная электростанция строится для электроснабжения там, где нет промышленной сети. Выработанную солнечную энергию она направляет на питание потребителей, а избытки запасает в аккумуляторных батареях. В темное время суток все электроснабжение осуществляется от аккумуляторов.

Гибридная солнечная электростанция – это комбинированный тип сетевой и автономной солнечных электростанций. Днем солнечная энергия направляется во внутреннюю сеть, уменьшая потребление. Ночью система переходит на питание от промышленной сети или аккумуляторов. При отключении промышленной сети система работает как автономная солнечная электростанция  – энергоснабжение объекта не прерывается и осуществляется от солнечной и запасенной в аккумуляторах энергии.

Как продать излишки электроэнергии от солнечных панелей

Люди часто бывающие за границей, отмечают большое распространение солнечных панелей и ветрогенераторов. Например в Великобритании, где инсоляция такая же как и в средней полосе России, используется около 1 миллиона небольших солнечных электростанций мощностью до 10 киловатт. Это обусловлено тем, что в этих странах в течении десятков лет проводилась государственная политика по субсидированию развития солнечной энергетики.

Начинаются подвижки в этом направлении и у нас в России. Ещё в декабре 2019 года правительство приняло Федеральный закон от 27.12.2019 N 471-ФЗ “О внесении изменений в Федеральный закон “Об электроэнергетике” в части развития микрогенерации”. Из этого документа следует что объектом микрогенерации является объект, присоединённый к электросетям до 1000 вольт и позволяющий вырабатывать и передавать электроэнергию в общую сеть объёмом не превышающем величину технологического присоединения, но не более 15 киловатт. В переводе с канцелярского на простой язык, если у вас имеется ветряная или солнечная электростанция, то она может быть объектом микрогенерации.

В продолжение развития этой тенденции 2 марта 2021 года правительство выпустило постановление №299 “О внесении изменений в некоторые акты Правительства Российской Федерации в части определения особенностей правового регулирования отношений по функционированию объектов микрогенерации”. Из этого постановления следует:

  1. Владелец объекта микрогенерации может продавать излишки выработанной электроэнергии при заключении соответствующего договора с местным энергосбытом.
  2. В течении месяца можно выданную в сеть электроэнергию использовать бесплатно при недостаче её от солнечных батарей (например в ночное время).

Цена продажи определяется средневзвешенной ценой электрической энергии на оптовом рынке. В итоге она намного ниже стоимости покупки электроэнергии. Так для первого полугодия 2021 года цена продажи для объектов микрогенерации:

  • для Европейской части РФ и Урала – 2,1 руб./кВтч;
  • для Сибири – 1,9 руб./кВтч.

Такие расценки не совсем выгодны для продажи солнечной электроэнергии.

Более интересным представляется бесплатное использование электроэнергии ранее выданной в сеть. То есть общая сеть используется как большой аккумулятор. Когда у нас есть излишки электроэнергии мы отдаём её в сеть, а при недостаче – забираем обратно из сети в том же объёме бесплатно.

Все ранее приводимые расчёты по поводу окупаемости солнечных панелей подразумевают, что вся вырабатываемая ими электроэнергия была использована и не пропала даром. Но мы, как правило, некоторую часть времени (чаще днём) проводим вне дома: на работе, в отпуске, в магазине и т.д., а в это время солнечные панели работают и производят электроэнергию. Использование сети в качестве аккумулятора делает возможным запасти произведённую солнечными панелями электроэнергию и использовать её в удобное время.

Для того, чтобы всё это стало рабочей схемой, необходимо:

  1. Сделать технологическое присоединение солнечной станции, для этого заключить договор с местной энергосбытовой организацией. Для физических лиц это стоит 550 рублей.
  2. С той энергосбытовой организацией, которая Вас обслуживает, заключить договор купли-продажи электрической энергии. Это можно сделать одновременно с процедурой технологического присоединения или после.

Таким образом, установив солнечные панели на крыше своего дома, можно производить электроэнергию не только для своего хозяйства, но и продавать её излишки. И местная организация энергосбыта обязана произвести необходимое подключение и подписать договор в сроки предусмотренные постановлением №299 правительства РФ.

В заключение

Для получения энергии также оборудуют мини-ГЭС, но для этого необходим доступ к источнику воды, поэтому этот способ не нашел распространения. Если загородный дом используется круглый год, то лучше все же вложить деньги в ветрогенератор или солнечные батареи (смотря, что более выгодно), и подстраховаться топливным генератором. Если же дача используется от случаю к случаю, то обойтись можно только генератором, а если электричество на участке все же есть, но просто подают его по графику или с перебоями, то вариант – аккумулятор или бензиновый генератор.

Статья написана для сайта remstroiblog.ru.
