Как сделать труборез для медных и стальных труб своими руками

Обслуживание оборудования

Продолжительность срока эксплуатации оборудования зависит не только от неукоснительного соблюдения правил работы с ним, но и от правильного обслуживания и ухода. Соблюдая несложные операции можно намного облегчить свой труд и обезопасить свою деятельность:

  • Приступая к работе с оборудованием в первый раз, необходимо внимательно изучить инструкцию по эксплуатации. Помните, что незнание простых правил, может привести к повреждению заготовки или самого устройства, а также к получению травмы. Работа с инструментом, имеющим незначительные повреждения, может привести к его быстрейшему износу.
  • После покупки или длительного простоя оборудования необходимо внимательно осмотреть его на отсутствие внешних повреждений. Возможность правильного функционирования инструмента лучше проверить на тестовой заготовке.
  • Обязательно регулярно производить тщательную смазку всех движущихся частей инструмента, особенно режущего ролика и винта подачи. Эта операция не только продлит жизнь инструмента, но и позволит облегчить труд оператора.
  • Регулярная чистка всех элементов устройства по окончании работы должна производиться с применением специальной проволочной щёточки, покрытой чистящим средством.
  • Перед работой нужно проверять соединение всех частей оборудования и качественную заточку режущего инструмента.
  • Хранить оборудование необходимо в сухом и тёплом месте, желательно дома, так как попадание прямых солнечных лучей, перепады температуры и высокая влажность могут повредить составные части механизма.

Принципы работы трубореза

Хотя данных устройств представлено много, у них всего 2 принципа работы.

  • Первый принцип заключается в том, что деталь зафиксирована неподвижно. Необходимо обхватить деталь агрегатом и проворачивать его. В основном такой метод нужен там, где мало свободного места. Резка проводится прямо на трубопроводе.
  • Второй метод предполагает, что труборез неподвижен. Необходимая деталь вращается. Подобный принцип работы применяется либо в промышленных масштабах, либо при большом диаметре трубы.

Корпус трубореза обычно напоминает хомут. Режущий элемент при этом можно обнаружить на противоположной стороне хомута. Этот элемент способен как резать материал, так и прижимать корпус к детали.

Виды, которые можно смастерить самостоятельно, в порядке сложности

В бытовых условиях для получения качественного реза часто применяются роликовые труборезы

. Конструкция не отличается большой сложностью иизготовить их можно самостоятельно . Большие по типоразмерам и наименованию материалов трубы обрабатываются изготовленным своими рукамицепным труборезом .

Роликовый труборез Профи Fit заводской сборки. Фото

При необходимости резки большого количества труб желательно иметь устройство с механизированным приводом

, сделанное самостоятельно. Покупное, особенно хорошего качества от зарубежных фирм, стоит недешево. Здесь можно предложить в качестве электропривода болгарку и разработать на ее основе электрический труборез (циркулярную пилу).Другие виды приводов – гидравлический, пневматический и другие в домашних условиях доработать и тем более разработать невозможно или очень сложно и под силу только особо одаренным умельцам.

Отличительные особенности

Любое специальное приспособление для нарезки труб из металлов рассчитано более на профессиональное, чем бытовое применение. В бытовых условиях для резки труб чаще используют ручные ножовки по металлу или углошлифовальные машинки (болгарки), которые благодаря своей демократичной стоимости присутствуют в наборе инструментов у любого хозяина, предпочитающего выполнять домашние работы своими руками.

В отличие от углошлифовальных машин или ножовок по металлу, труборез имеет следующие особенности:

Главное преимущество любого трубореза благодаря его конструктивному исполнению – возможность обрезания заготовки строго под углом 90 градусов к ее оси.

Для этого труба укладывается на полукруглую площадку и прижимается к ней режущим элементом. Второй вариант – приспособление перемещается по трубной оболочке строго по одной линии благодаря конструкции корпуса с расширенной опорной площадкой.

  • Практически все обрезанные ручными труборезами трубы имеют наружную фаску – это очень удобно для дальнейшего нарезания на них резьбы, сварки с другими участками трубопроводной магистрали.
  • Ручные модели позволяют проводить нарезные работы с трубопроводами при отсутствии электричества. В этом случае им не могут составить конкуренцию по качеству реза и скорости бытовые ножовки по металлу.
  • Профессиональные электротруборезы для труб больших диаметров способны обрезать изделия с высоким качеством и значительной толщиной стенок, что недостижимо при использовании ручного инструмента.
  • Большинство марок дорогих труборезов рассчитаны на резку труб из разных материалов, в комплектацию входят или можно купить отдельно соответствующие роликовые или дисковые резаки.
  • К недостаткам роликовых разновидностей относят появление после среза грата – острой загнутой кромки на внутренней трубной стенке, уменьшающей ее проходное сечение. Для борьбы с данным дефектом некоторые модификации имеют встроенные гратосниматели.

Режем трубы – ручное приспособление

В обычной мастерской или чулане с инструментами такой аппарат, как труборез – достаточно большая редкость. Однако же сантехники, для которых резка труб едва не каждодневное занятие, без этого устройства успевали бы гораздо меньше! Ножовкой по металлу можно распилить качественно, но займет это много времени, тогда как болгарка или отрезная пила по металлу справится с задачей быстрее, но при этом очень сложно будет сделать ровный срез, без заусенцев, да и с большими трубами им не справиться. Труборез же воплощает лучшие стороны этих инструментов, выполняя работу очень аккуратно и очень быстро.

Многофункциональным инструментом труборез не назовешь, более того, большинство инструментов предназначены для конкретного диаметра трубы или материала. Поэтому за покупкой отправляться стоит лишь после того, как вы определитесь, какую именно задачу вам нужно выполнить и с какими трубами работать. Универсальной моделью с натяжкой можно назвать разве что роликовый труборез, предназначенный для стальных труб, поскольку им же можно резать и изделия из более мягких металлов или металлопластика. Наоборот же не получится – предназначенные для мягких металлов труборезы затупятся при первой же попытке разрезать сталь.

Классифицировать инструменты можно по разным характеристикам. Например, в зависимости от толщины стенок трубы. Руководствуясь этим параметром, можно разделить инструменты на такие категории:

  1. Труборезы для тяжелых нагрузок – такие аппараты имеют крепкую конструкцию, защелки хомутного типа и способны резать стальные и чугунные трубы диаметром 12 дюймов и выше.
  2. Труборезы для тонкостенных изделий – предназначены для резки труб из меди, латуни, металлопластика и нержавеющей стали.
  3. Труборезы для асбестоцементных и керамических изделий – с их помощью режут трубы для канализационных и сточных систем.

В зависимости от конструкции аппаратов их разделяют на:

  • Роторный (поворотный) телескопический труборез – инструмент, которым можно работать даже в котлованах или траншеях, а также под водой и во взрывоопасной среде. Роторный инструмент состоит из взаимозаменяемых роликов одинакового размера, которые охватывают трубу и рукояти, вращающей роторный механизм и одновременно поджимающей режущие ролики. Качественные резцы способны разрезать стенки толщиной до 19 мм!
  • С храповым механизмом – миниатюрные инструменты, предназначенные для резки пластиковых однослойных труб. Храповый механизм отвечает за возврат лезвия в исходное положение после выполнения реза. Таким аппаратом можно выполнить резку труб до 26-30 мм.
  • Цепной труборез предназначен для резки труб из хрупких материалов, таких как чугун, керамика и бетон. Состоит из натяжного устройства, цепи с режущими валиками и поворотных рычагов. Действие аппарата очень простое – цепь с режущими роликами стягивается вокруг трубы, с помощью рычагов проворачивается вокруг нее, производя резку.
  • Роликовый – применяется при резке стальных труб. Основной режущий элемент – один или несколько режущих роликов. Чем их больше, тем на больший диаметр трубы рассчитан инструмент. Например, агрегат с одним роликом рассчитан на небольшие изделия до 50 мм в диаметре, тогда как инструмент с тремя роликами осилит трубу до 100 мм! У таких труборезов есть существенный недостаток – в местах реза образовываются заусеницы, которые нужно удалять вручную зенковкой.
  • Резцовый – инструмент представляет из себя обойму из стали, которая рассчитана на трубу до 100 мм в диаметре. В обойме закреплены дисковые резцы, которые при необходимости можно регулировать. Несколько резцов установлены и на подвижной детали, которая перемещается с помощью резьбового штока.

Классификация и виды труборезов

Ручной труборез для стальных труб функционирует в основном за счёт использования силы мускул человека. Это неплохо, ведь вся работа происходит непосредственно под вашим контролем и очень трудно представить нештатную ситуацию, когда технология процесса резки может быть внезапно нарушена. Простая конструкция ручного трубореза мало зависит от воздействия внешних факторов, разве что может рука дрогнуть. В то время как у любого автоматического оборудования имеется много узлов, за которыми нужно постоянно следить и ремонтировать.

Конечно, не каждую трубу способен разрезать человек только за счёт мускульного усилия. Порой даже наличие системы рычагов, служащей для искусственного увеличения силы приложения, не всегда могут решить эту проблему. Но в быту этот вид приспособления вполне способен выполнить все необходимые работы.

Разновидности оборудования для резки труб можно квалифицировать в зависимости от особенностей режущего элемента и от величины объекта резки. Поэтому можно выделить следующие виды инструмента:

  • Резцовый труборез применяется для резки труб диаметром до 100 мм. Такой вариант подходит не только для работы с трубами из стали, но и эффективно используется для разрезания труб из пластика. В качестве режущего инструмента используются стальные диски.
  • Цепной труборез находит широкое использование при разрезании труб на основе плотных материалов (бетон, чугун, керамика). Наличие цепового механизма для плотного закрепления трубы и поворотного рычага и позволяют эффективно разрезать такие поверхности.
  • Роликовый труборез имеет в своей конструкции направляющие приспособления и от одного до трёх режущих роликов. Диаметр труб, которые способно резать такое устройство зависит от количества рабочих роликов. Труборез с одним роликом производит резку трубы диаметром до 50 мм, а с тремя роликами в инструменте можно работать с трубами до 100 мм и более.
  • Телескопический труборез оборудован роликами, кареткой и направляющими. Такое приспособление способно произвести фиксацию трубы в зависимости от необходимого угла среза. Очень эффективно применение при работе с особо прочными материалами и трубами большой толщины, так как механизм его способен создавать большое давление на поверхность трубы.
  • Труборез с храповым механизмом обладает малыми размерами, поэтому способен разрезать трубы небольшой толщины. Две рукоятки и лезвие для резки составляют всю его несложную конструкцию, являющуюся самой простой среди приборов этого класса.
  • Электрический труборез своим названием даёт понять, что оборудован электрическим двигателем. Применение электродвигателя почти полностью снижает необходимость приложения усилия оператора при выполнении работы. Главное, правильно настроить приспособление, а остальной процесс резки выполняется в автоматическом режиме. Причём это универсальный инструмент, который режет трубы из любого материала и независимо от диаметра изделия. Только недостаточная мощность электрического двигателя может ограничить размеры заготовки. С помощью такого устройства можно эффективно выполнять и работы по торцеванию стыков и снятию фаски с любой поверхности трубы. Недостатком считают сложность применения этого оборудования в труднодоступных местах работы.
  • Гильотинный труборез такое название получил из-за вида режущего инструмента. Обрабатываемая труба закрепляется в раме, винт при вращении проталкивает рабочую гильотину, которая производит резку материала под прямым углом. Таким устройством можно разрезать трубы небольшого диаметра и разной структуры (многослойные, однослойные, армированные).
  • Пневматический труборез производит разрез под действием разреженного воздуха. Это оборудование эффективно в использовании на производственных предприятиях для резки труб с диаметром до 1500 мм, при этом прекрасно справляется как с пластиком, так и с материалом плотной структурой.
  • Орбитальные труборезы производят не только механическое разрезание заготовки, но и одновременно снимают с тонкостенных материалов фаску. Для этой операции в конструкцию таких устройств, входят специальные фасонные фрезы.

Стоит отметить, что любые виды устройств могут дополнительно оснащаться различными приспособлениями, улучшающими качество среза и повышающие безопасность производства работ. Так, при помощи механизма быстрого обжатия можно ускорить процесс фиксации заготовок большого диаметра. И, конечно, многие устройства комплектуются съёмными дополнительными приспособлениями.

https://youtube.com/watch?v=9F3DpQhnM2U

Сферы применения

Труборез находит себе применение как в быту в виде простых устройств, так и в других различных сферах жизнедеятельности как агрегат с механизированным приводом.

Ручной труборез с хомутной защелкой Ridgid. Фото 220Вольт

Применение пластиковых труб в квартирах увеличивает спрос на бытовой труборез у обычных пользователей. Из других мест применения устройства для резки труб выделим лишь некоторые основные:

  • строительство зданий и сооружений;
  • оборудование и ремонт инженерных сетей (водоснабжение, канализация, отопление, нефтяные и газовые трубопроводы и другие);
  • монтаж и ремонт труб в судостроении;
  • трубы из цветного металла в холодильной технике и кондиционировании.

Как сделать труборез для нержавеющих труб своими руками

Самодельные приспособления для нарезки труб редкостью не назовёшь. Для их изготовления умельцы используют подручные материалы, зря занимающие место в гараже. А многие для этой цели приспосабливают болгарку, в итоге получая разновидность отрезного станка. Ниже будет рассмотрен пример создания простейшего трубореза для работы со стальными нержавеющими трубами.

Станок для резки металлических труб можно соорудить из самых простых инструментов и деталей

Прежде всего, необходимо позаботится о том, чтобы под рукой был следующий инструмент:

  • молоток;
  • отвёртка;
  • напильники и надфили;
  • ножовка по металлу;
  • тисы;
  • гаечные ключи.

Кроме того, чтобы изготовить труборез для нержавеющих труб вам придётся запастись такими материалами;

  • квадратной катанкой 15×15 миллиметров;
  • стальными лентами 15×4 миллиметра;
  • пружиной;
  • ножовочными полотнами;
  • винтами М6;
  • болтом М8.

Также необходимо будет подготовить две металлические заклёпки диаметром 4 миллиметра.

Работа начинается с подготовки рабочего места и инструмента. К выполнению процесса изготовления приступайте, удобно разместив всё необходимое.

Изготовление своими руками левой части трубореза. Сначала отрежьте сегмент катанки длиной 135 миллиметров. Заправьте нижний конец заготовки радиусом, либо снимите фаски и с помощью напильника скруглите их. Следующая операция – высверливание отверстия диаметром 8,2…8,5 миллиметров под прижимной болт. До прямого конца заготовки отверстие должно находиться на расстоянии 90 миллиметров. Затем расположите на верхней части заготовки полотно, немного отступив от верхней кромки, после чего закрепите винтами и заклёпками служащую в качестве прижимной планки стальную ленту.

Вариантом самодельного трубореза может быть болгарка, закрепленная на станине

Просверлите со стороны торца с закруглением отверстие под ось. Если у вас нет подходящей под выполнение функции оси детали, изготовить её можно из прутка сечением 8 миллиметров.

Изготовление правой части. Данный этап потребует больше времени. Основе правой части, изготавливаемой из катанки, характерна сложная форма. Со стороны рабочего сектора формируются два участка в соответствии с двумя требованиями.

  1. Их длина — 40 миллиметров.
  2. Угол между участками – 90-120 градусов. А с горизонталью они должны формировать угол 30 градусов. В проекции картинка выглядит в виде крыши домика.

Хвостовик, оставшийся свободным, заправьте под рукоятку. Так же, как и на левой части, на отогнутые участки изготавливаемой детали прикрепите полотна. Разметьте в теле катанки левой части центр резьбового отверстия. В него будет ввинчиваться прижимной болт. Закрепите напротив отверстия в левой части, в которое будет вставляться ось, стальную полосу. Её длина выбирается в соответствии с условием, чтобы расстояние от ближайшей кромки рукояти до центра оси равнялось 30 миллиметрам.

Затем вам останется только собрать труборез для нержавеющих труб. Сначала в отверстие на левой части изделия вставляется прижимной болт и на него надевается пружина. После этого устанавливается на место ось. Сделав это, вкрутите в резьбовое отверстие, которое находится в правой части устройства, прижимной болт. Это – последняя операция.

Как видно, самостоятельно изготовить труборез для нержавеющих труб и изделий из других металлов не так уж и сложно. Главное – это внимательность и чёткое понимание того, как должен выглядеть конечный продукт.

Нам понадобятся следующие материалы:

  • Труба квадратного сечения.
  • Цепь от мотоцикла.
  • Шпилька, болт, гайки.
  • Отрезок трубы с внутренним диаметром по диаметру шпильки или чуть больше.
  • Ролик от трубореза (продаётся в строительных магазинах).
  • Пара пластин с отверстием (для крепления ролика).

Итак, на фото показан сам процесс изготовления самоделки.

Собираем крепление для отрезного ролика.

Вставляем собранный узел в кусок профильной трубы.

С помощью сварочного аппарата пластины привариваем к трубе.

Затем нужно к трубе приварить вот такие две детали, это нужно, чтобы цепь была на расстоянии от отрезного ролика.

Теперь нам понадобится мотоциклетная цепь.

Привариваем один конец цепи к трубе с одной стороны.

К шпильке и привариваем второй конец цепи.

Отрезок трубы по внутреннему диаметру шпильки привариваем к профильной трубе.

Всё, наш ручной труборез готов к использованию.

Испытаем приспособление, крепим в тисках трубу.

Одеваем на трубу приспособление, цепь натягиваем гайкой на шпильке.

Делаем несколько оборотов вокруг трубы.

Результат — отрезанная труба с идеально ровным срезом.

Рекомендуем посмотреть видео, где автор показывает процесс изготовления ручного трубореза, а также его испытания.

Работа с электрическими труборезами

Различают разъемные и неразъемные электрические труборезы. Первый тип инструментов лучше всего подходит для профессионального применения. Он имеет корпус, который разделяется на две части. Такая конструкция позволяет устанавливать труборез на смонтированный ранее трубопровод при необходимости его ремонта.

В качестве элементов для резки используются резцы в количестве не менее 2. В некоторых случаях один из них применяется для снятия фаски, а другой – непосредственно для разрезания. Крепится электрический труборез посредством кулачков. Их число может быть от 4 до 8 в зависимости от размеров. В комплект инструмента обычно включен сервопривод, который контролирует ход резки и предохраняет аппарат от перегрузок. Для работы с толстыми трубами используются специальные разновидности резцов.

На начальном этапе 2 разъемные половины устройства монтируются на трубопровод и относительно него выравниваются по вертикали. При больших диаметрах используются дополнительные накладные кулачки для крепления. Резцы ставят в 2 миллиметра от кромки. Удостовериться в правильности установки можно путем полного оборота резцедержателей. Далее монтируется сервопривод.

При помощи электрических труборезов можно обрабатывать торцы труб

Во время работы автоматически подаются резцы, а электроинструмент позволяет выполнять механическую резку труб, снятие внутренней, наружной фаски, торцевание и снятие фаски с притуплением.

Разновидности труборезов для металла

Основным параметром выбора трубореза для нержавеющих труб и труб, изготовленных из иных металлов, является вид инструмента. Провести классификацию можно по двум признакам:

  1. по типу привода;
  2. по типу режущего элемента.

Труборезы с различными приводами

Одним из наиболее существенных параметров, учитываемых при виде трубореза, предназначенного для раскройки металлических труб, является тип привода оборудования. Выпускаются:

ручные (рисунок выше) инструменты. Ручной труборез для стальных труб работает за счет мускульной силы мастера. Для выполнения работы требуется закрепить трубу на оборудовании и путем вращения провести резку.

Преимуществами ручных являются небольшие габаритные размеры инструментов, невысокая стоимость, простота использования, независимость от электропитания. Не рекомендуется производить раскройку труб диаметром более 30 мм;

электрические инструменты предназначаются для резки с максимальной точностью. Отличительной особенностью также является быстрота выполнения работы.

Электрический труборез стоит дороже инструментов ручного типа, пригоден для резки труб любого диаметра и чаще всего используется профессиональными мастерами;

Электроинструмент для резки металлических труб

Некоторые модели электрических труборезов оснащаются аккумуляторами, что повышает мобильность устройства и позволяет использовать инструмент непродолжительное время при отсутствии электроэнергии.

гидравлические. Принцип работы инструмента основан на давлении жидкости, расположенной в поршне. При воздействии на поршень увеличивается давление, что и приводит оборудование в действие.

Гидравлические более мощные по сравнению с ручными инструментами и менее мощные, если производить сравнение с электрооборудованием. Возможна раскройка труб разного диаметра;

Гидравлический инструмент с системой управления

пневматический труборез. Оборудование позволяет проводить резку пластиковых, металлопластиковых, стальных, керамических, асбоцементных труб, а также может быть использован для гофрированных из нержавеющей стали.

Устройства более мобильны, так как не оснащаются габаритными электроприводами и пригодны для раскройки труб больших диаметров.

Инструмент для резки труб из металла с пневмоприводом

Виды режущего элемента

На труборезах с разными приводами в качестве режущего элемента могут быть использованы:

ролики. Роликовый труборез может иметь один или несколько режущих элементов, изготовленных их высокопрочного металла.

Ролики медленно изнашиваются, что увеличивает срок эксплуатации оборудования и позволяют провести срез трубы достаточно точно. В большинстве случаев роликовый инструмент имеет ручной привод;

Роликовый ручной инструмент для резки

Роликовым труборезом можно отрезать трубу диаметром до 100 мм.

диски. Дисковыми труборезами можно проводить раскройку труб любого диаметра. Специальные диски выпускаются для стали, меди, нержавейки, что облегчает процесс работы. Дисками оснащаются электрические, пневматические и гидравлические труборезы;

Электроинструмент с режущим диском

резцы. Специальные режущие элементы могут быть расположены на цепной основе или электродвигателе. Срез получается ровный, но с течением времени инструмент изнашивается и требует заточки или замены;

Труборез резцовый цепной

пилы. Сабельные пилы являются универсальными инструментами и могут быть использованы для резки любых металлических, пластиковых и металлопластиковых труб, а так же труб, изготовленных из иных материалов. Пилы могут иметь любой тип привода.

Устройства позволяют выполнить рез в любых, в том числе и стесненных условиях. К отрицательным качествам можно отнести высокую стоимость и необходимость получения начальных навыков работы с инструментом.

Труборез с пилой

Использование для медных и стальных труб

Хороший труборез позволит аккуратно и быстро нарезать детали для трубопровода. Однако для этого необходимо знать правила работы с этим инструментом. В противном случае все усилия будут напрасны.

Работать ручным труборезом достаточно просто. Главное, соблюдать все правила и проделывать работу аккуратно.

Как пользоваться ручным труборезом:

  1. Обязательно сделайте разметку на той части трубы, которую вы собираетесь резать. Для этих целей подойдет мел, строительный карандаш или яркий маркер.
  2. Обязательно обработайте трубу жидкостью для лучшего скольжения. Лучше всего использовать масло, однако подойдет и вода.
  3. В струбцину трубореза вставьте участок трубы, который вы собираетесь резать. Для этого необходимо открыть прижимной блок, вставить в него элемент, а затем снова его сложить.
  4. К разметке прикладывается режущая часть трубореза. Труба очень тщательно закрепляется.
  5. Теперь необходимо медленно и аккуратно вращать винт трубореза. Благодаря этому воздействие режущего элемента на трубу будет увеличиваться.

Перед покупкой трубореза стоит проконсультироваться с продавцом

Таким образом, вы сможете сделать ровный срез на трубе. Однако с ручным устройством работать сложно, так как придется преодолевать сопротивление металла.

Как Сделать Из Болгарки Труборез

Как сделать труборез для железных труб в кустарных условиях

При рассмотрении особенностей труборезов необходимо выяснить в те дни, что схожий инструмент нельзя отнести к универсальным – он используется для резки железных труб с определенными параметрами. Есть модели, которые методы работать с разным материалом, однако встречаются они довольно изредка. Высококачественный труборез, который способен разрезать железную трубу огромного поперечника и с значимой шириной стен, стоит много. Вот поэтому наверное собираются сделать

труборез для железных труб в кустарных условиях. Имеются несколько 10-ов чертежей, которые употребляют для самодельного устройства. Все самодельные варианты выполнения изготавливают под определенные условия работы: спектр поперечника и длины трубы, твердость материала, мобильное по другому стационарное применение. В процессе выбора того, по какой схеме делать самодельный труборез для железных труб следует обусловиться с систематизацией рассматриваемого устройства, а кроме того особенности его выбор.

Самодельный труборезный станок

Систематизация инструмента

Как ранее было отмечено, труборез для медных труб либо из стали может классифицироваться по количеству разных признаков. Разглядим главные:

  1. По механизму деяния разливают ручные, электронные, гидравлические и пневматические модели. Ручной вариант выполнения, обычно, конечно просто и стремительно сделать, но в покупке уже готового трубореза не надо много средств – потому иногда проще приобрести, чем сделать без помощи других. Электронный употребляется в наше время довольно нередко, позволяет налаживать мелкосерийное создание. Цена промышленного варианта выполнения очень большая, однако есть вариант без помощи другихсделать труборез из болгарки. Гидравлические и пневматические употребляются для резки с очень огромным усилием, в большинстве случаев встречаются в машиностроительной и другой тяжеленной индустрии. Отметим, что сделатьтруборез с гидравликой для железных труб на дому не возможно и недешево.
  2. Систематизация проводится также по тому, какой толщины стены металлической трубы. Условно прокат делят на тонкостенные и толстенные конструкции. Самодельный труборез делают для обоих. Но для резки труб огромного поперечника и с толстыми стенами требуется прилагать немалое усилие. Потому в этом случае следует рассматривать возможность приобретения либо производства электронных моделей.

Также различительными свойствами рассматриваемого инструмента стало разновидность основного механизма, через которое передается усилие. Примером стало цепные, роликовые, ротовые иначе говоря поворотные механизмы.

Что следует учесть?

Создавая труборез для железных труб самостоятельно обратите внимание на нижеприведенные моменты:

  1. Какой материла подразумевается обрабатывать. Железный прокат не возможно разрезать, для получения высококачественного среда следует учесть мягкость металла: очень мягенький (медь, алюминий) будет не срезаться, а сплющиваться, очень (каленая сталь) может не поддаваться обработке. От типа обрабатываемого материала зависит то, из какого материала будут изготавливаться ножики, также величина передаваемого усилия.
  2. Другим принципиальным моментом сегодня называют толщину стен. Самодельный труборез ручной используется только для резки тонких железных труб маленького поперечника, электронная модель будет передавать не просто усилия, а это значит толщина стен достигает нескольких 10-ов мм.
  3. Наибольший и малый диаметральный размер металлической трубы также сегодня можно смело назвать показателями, которые рекомендуется учесть. Также стоит учитывать ориентировочную длину заготовок для сотворения комфортного механизма их подачи к зоне резания.

Термическая резка

Преимуществом термической резки перед механической являются низкие энергические затраты и повышенная производительность.

Газовым резаком

Резка металла газовым резаком позволяет получить ровную и гладкую кромку после обработки. Процесс заключается в том, что сгорание обогащенного кислородом топлива провоцирует плавление. Расплавленный металл удаляется струей газа из места обработки. При монтаже магистралей используют полуавтоматические агрегаты из нескольких газовых резаков.

Плазменным

Плазменная резка труб работает по следующему принципу. В результате ионизации, воздух становится плазмообразующим веществом с высокой температурой. Процесс протекает под влиянием электрической дуги. Поток вещества продуцирует температуру, которая и приводит к расплавлению металла. Допускается использование ручных резаков, а также автоматических и полуавтоматических станков.

Лазерным станком

Резка трубы лазером выполняется в автоматическом режиме. Станки выполняют несколько операций одновременно, позволяют обрабатывать кромки, сверлить, фрезеровать. На станках обрабатывают материалы с толщиной стенки до 6,4 мм, длиной до 6,5 мм.

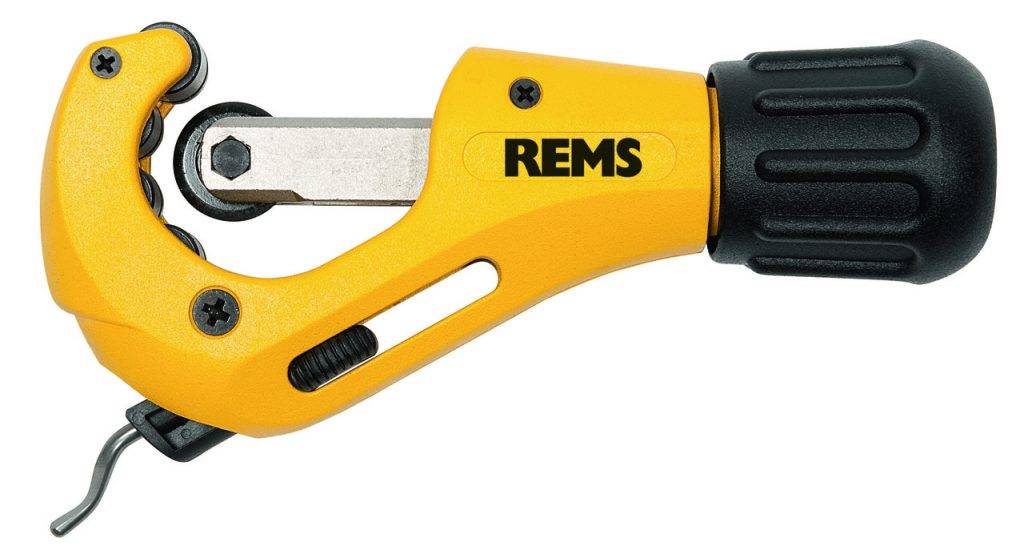

Труборез ручной для медных труб

Существует несколько типов резаков для медных трубопроводов, используемых профессионалами. Каждое из приспособлений отличается конструктивным исполнением.

Струбцинный резак

Этот вид режущего инструмента сильно похож на струбцины, применяющиеся плотниками. Приспособления отличаются простой конструкцией.

Устройство состоит из механизма с резьбой, опорного ролика, лезвия в виде диска и скобы.

Такие труборезы применяются для разрезания тонкостенных медных труб, имеющих незначительный диаметр.

Используется резак-струбцина следующим образом:

  • труба размещается в скобе между опорным роликом и дисковым лезвием;
  • трубопроводный элемент прижимается роликом к лезвию путем закручивания винтового механизма;
  • струбцина руками поворачивается один или два раза вокруг оси сегмента трубы;
  • обрезаемый трубопровод сильнее прижимается к лезвию с помощью подтягивания винтового механизма, и повторяются действия из предыдущего пункта.

Обычно для обрезки трубы с тонкими стенками нужно выполнить максимум 3 прохода. Операция осуществляется не спеша. Обрезаемый сегмент постепенно подтягивается к режущей части инструмента. Рекомендуется по возможности выбирать самый маленький шаг. В этом случае срез получится максимально аккуратным.

Резак-телескоп

Телескопические труборезы относятся к распространенным изделиям, использующимся для резки медных коммуникаций. Функционирует инструмент почти так же, как струбцинные конструкции. Отличаются приспособления тем, что в телескопических резаках к обрезаемой трубе подтягивается лезвие, а не опорный ролик. Производители выпускают модели с усиленной скобой и механизмом, позволяющему автоматически телескопу возвращаться в исходное положение.

Резаки-телескопы представляют собой легкие и компактные изделия.

Обычно их применяют при работе с трубами диаметром максимум 52 мм. Действия выполняются в следующей очередности:

  • Режущее лезвие с помощью винтового механизма отводится от опорных роликов на требуемое расстояние, соответствующее диаметру трубы.
  • Резак-телескоп надевается на трубопровод в месте, где необходимо выполнить рез.
  • Режущий элемент подтягивается к трубному изделию с помощью вращения винта.
  • Приспособление прокручивается по поверхности трубы один или два раза, выполняется очередное подтягивание лезвия, и инструмент снова поворачивается вокруг оси трубопровода. Действия этого пункта повторяются до тех пор, пока необходимый участок не будет отрезан.

Зачистка среза перед соединением.

Труборезы телескопического и струбцинного типа производители нередко выпускают с дополнительным инструментом. Чаще всего это гратосниматель, используемый перед пайкой.

Резак-роллер

Труборезы-роллеры — один из последних видов для работы с медными трубами диаметром максимум 22 мм. Они выпускаются в форме диска небольшого размера. Удобно пользоваться инструментом даже в стесненных условиях.

На корпусе фигурные ребра, чтобы выполнять надежный захват.

В конструкции такого резака присутствуют широкие опорные ролики и тонкое лезвие, которое можно менять при необходимости на более острый элемент.

Труборезы-роллеры используются следующим образом:

  • Устройство надевается на сегмент трубопровода.
  • Роллер устанавливается в месте отреза.
  • Инструмент обхватывается ладонью и вращается по поверхности трубы.

Роллер позволяет быстро и качественно отрезать нужную часть трубопроводного изделия. В таком инструменте не нужно каждый раз подтягивать опорную часть или лезвие. В приспособлении автоматически изменяется давление на режущий элемент.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
