Обзор трубчатых радиаторов

Основные разновидности

По типу расположения трубок различаются горизонтальные и вертикальные стальные радиаторы. Горизонтальными приборами в основном комплектуются просторные офисы и залы. Сфера применения вертикальных трубчатых батарей – частные дома, больницы и школы. Конструктивные особенности вертикальных моделей способствует визуальному увеличению высоты помещений. К тому же они почти не скапливают пыль.

Форма отопительных приборов данного типа может быть угловой, плоской, радиусной и дизайнерской. В угловых моделях применяется две секции, которые расположены под некоторым углом друг ко другу. При этом допускается возможность регулировки угла, в зависимости от особенностей интерьера. Плоские модели характеризуются однорядным расположением трубок: такая форма прибора является наиболее популярной среди покупателей. Радиусная конфигурация предполагает наличие дуги. Дизайнерские модели оформляются с особенной оригинальностью. Один из вариантов – изгибание вертикальных трубок для получения волнообразного эффекта.

Сравнительные характеристики популярных радиаторов

Батареи отопления изготавливаются из разных металлов, каждый из которых имеет свои достоинства и недостатки. Поэтому стоит рассмотреть каждый вид радиаторов отопления по отдельности.

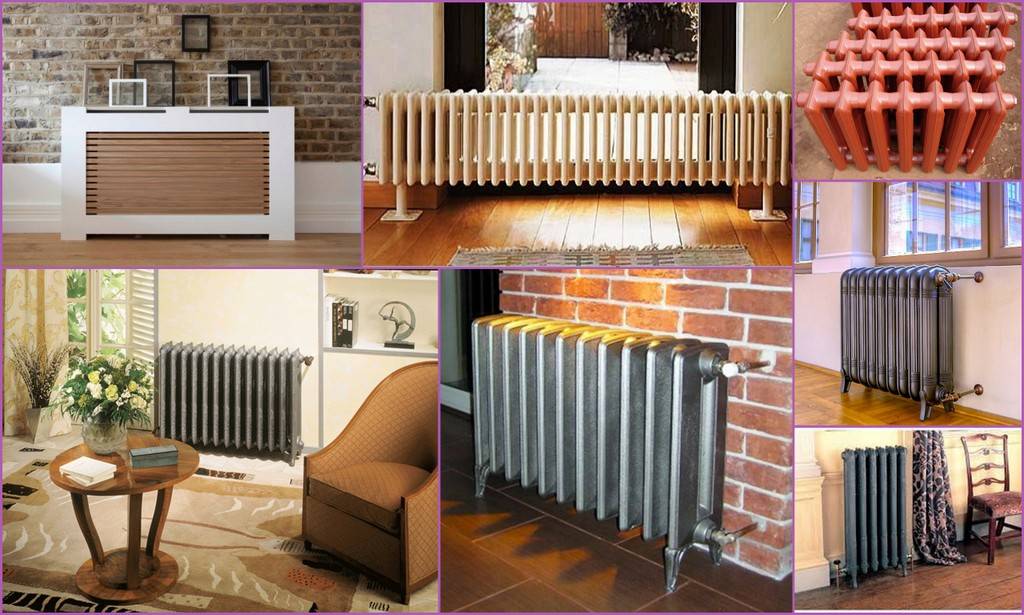

Чугунные батареи

Ни один тип выпускаемых приборов отопления не смог превзойти чугунные батареи по их теплоотдаче, надежности, коррозийной устойчивости и долговечности. Они прекрасно адаптированы к отопительным сетям России. Высокая теплоемкость позволяет системе отопления с чугунными батареями еще долго хранить тепло в случае аварии. Нужно отметить, их большая инерционность не позволяет автоматизировать систему отопления.

Чугун не боится коррозии и щелочи в теплоносителе.

Сейчас появились современные типы батарей из чугуна. Они выпускаются в стиле «ретро» и различной окраской под медь или бронзу. Некоторые фирмы выпускают чугунные батареи, имеющие современный дизайн и ничем не напоминающие устаревшую батарею в виде «гармошки». На чугунные батареи отопления какие лучше отзывы пишут такие — Евродизайн, равномерный хороший обогрев, приятный классический белый цвет, достаточно удобны в обслуживании. Отрицательные отзывы в основном на чугунные батареи китайского производства.

Биметаллические батареи

Биметаллические радиаторы выпускаются в двух вариантах конструктивного исполнения. Первый вариант – в основе конструкции стальной каркас. Он покрыт слоем алюминия. Контакт теплоносителя происходит только со сталью. Второй вариант – это усиленная вертикальными каналами конструкция, которая может выдержать значительное давление. Если спросить у специалистов, какие биметаллические батареи отопления лучше для квартиры в многоэтажном доме, то ответ однозначен – любые, подходящие по размерам и цене. Специалисты считают, что это лучшие биметаллические радиаторы отопления единственный недостаток которых – высокая цена.

Алюминиевые батареи

Алюминиевые радиаторы занимают прочное положение на рынке. Конструкция радиаторов позволяет набирать батарею разной длины, для эффективного обогрева. Используются две технологии – литье и экструдирование. Так создается отличная батарея отопления какие лучше конечно решать покупателю, но наличие большого модельного ряда дает ему дополнительные возможности и варианты.

Алюминиевые радиаторы выпускаются разных размеров, отлично вписываются в дизайн, а их теплоотдача одна из лучших.

Такие радиаторы отопления лучшие для частных домов, потому, что в автономных системах теплоноситель не вызывает коррозию. К тому же появились модели со специальной защитой внутренней поверхности радиатора. Такие радиаторы отопления лучшие для применения в автономных системах отопления, т. к. радиаторы из алюминия не работают при больших давлениях.

Медные батареи

Медные радиаторы изготовляются из чистой меди. Для создания радиатора применяется цельнотянутая труба, которая дополнена оребрением медными пластинами. Вся конструкция помещается в декоративный корпус. Радиаторы такого типа очень эффективны, ведь теплопроводность меди значительно больше, чем у алюминия, а теплопроводность стали она превышает в шесть раз. При использовании медных радиаторов очень просто организовать автоматическую регулировку температуры, т. к. они обладают очень небольшой инерционностью.

Подключение напольного радиатора

Чтобы выполнить подключение напольного радиатора отопления к отопительной системе, потребуется сделать те же действия, что и для настенного вида, а именно:

  1. На вводе и выводе монтируются краны маевского или краники с тепловым регулятором.
  2. Выполняется герметизация на соединениях с резьбой при помощи льняных нитей и уплотняющей пасты Unipak.
  3. Определяется верность установки с помощью уровня с пузырьком. Верхушка панели проверяется, чтобы была установлена горизонтально ровно.

Радиаторы для пола панельного вида – собираемые. Перед тем, как подсоединить к системе обогрева понадобится сделать следующие действия:

  1. Убрать верхнюю и боковые панели.
  2. Выставить ножки.
  3. Вставить обратно панели на свои места.

Для устойчивости напольных устройств, изготовители изобрели особые кронштейны. Они закрепляются на плоскость пола, а потом завинчиваются ножки или корпус радиатора. Какая цена на напольный радиатор отопления? Стоимость таких изделий варьируется от 40 000 до 105 000 рублей за радиатор. Трубчатые напольные варианты стоят от 11 000 рублей за изделие.

Параметры правильного выбора радиатора в квартиру

Все отопительные приборы в зависимости от материала изготовления и от конструкционных особенностей классифицируются на несколько групп. Батареи изготавливаются из:

  • чугуна;
  • стали;
  • алюминия;
  • биметалла.

Конструкционно радиаторы бывают:

  • панельными;
  • секционными;
  • трубчатыми;
  • пластинчатыми.

Угрозы центрального отопления в многоквартирных домах

Выбирая отопительный прибор, задумайтесь о том, какие же факторы говорят в пользу того или иного типа батарей. Отличие квартиры от частного дома в том, что отопление последних — автономное. А вот центральное отопление, обладающее рядом неоспоримых достоинств, таит в себе и угрозы, поэтому при выборе калорифера следует учитывать, что:

  1. Вода, которая долгое время путешествует по трубам, содержит примеси, вызывающие коррозию элементов систем отопления (СО).
  2. В жидкости неизменно попадают твёрдые частицы, которые царапают трубы и батареи изнутри, а через несколько лет протирают их до дыр.
  3. Центральное отопление часто страдает от температурных перепадов, в зависимости от погодных условий.
  4. А самая большая опасность — перепады давления или гидроудары. Причины этой неприятности — резкое закрытие вентиля насосной станции или попадание воздуха в СО. Гидроудар способен наделать огромное количество бед, малой из которых будет поломка батареи, а ведь горячей и далеко не чистой водой можно испортить предметы обстановки, залить соседей снизу, а то и причинить вред находящимся поблизости людям.

Внимание! Согласно рискам, таящимся в СО многоквартирных домов, необходимо выбирать радиаторы отопления, которые смогут этим угрозам противостоять

Атмосферное давление

Давление батарей, заявленное производителями, должно превышать рабочее и испытательное давление в СО. Информация о том, сколько атмосфер составляет давление в вашем доме, находится в управляющей компании.

Испытательное давление превышает рабочее в полтора раза, поэтому ориентироваться лучше на него.

Справка. Пятиэтажные дома постройки 70—80-х годов, хрущёвки, имеют испытательное давление не более 8 атмосфер, тогда как в современных домах этот показатель не менее 15.

Гидроудары

Вероятность появления гидроудара тем выше, чем старше дом и, соответственно, трубы СО.

О том, что в трубах «пошаливает» давление, говорят щелчки, гудение и другие посторонние звуки. При их возникновении обратитесь в коммунальную службу.

Но не всегда получается уберечься от такой неприятности. Поэтому, если вы замечали посторонние шумы в трубах, заменяя радиатор отопления, выберите тот, что способен противостоять резким скачкам давления в системе.

Качество теплоносителя

Качество воды в СО далеко от идеального, поэтому радиаторам необходимо уметь стойко выдерживать как химические, так и физические атаки. Калориферы должны быть изготовлены из нейтрального материала или иметь внутри специальное покрытие.

Важна и толщина стенок батареи. Частицы шлака, протекая по трубам, действуют как наждак и протирают со временем каждый металл. Чем толще стенка отопительного прибора, тем дольше он прослужит.

Теплоотдача

Главная функция радиаторов — обогрев помещения. Выбирая батарею в квартиру, учитывайте его теплоотдачу, которая зависит от толщины стенок, материала изготовления и конструкционных особенностей. Чем выше теплоотдача, тем теплее будет в доме.

Внешний вид

В советские времена в квартирах стояли страшненькие чугунные секционные радиаторы.

На какие только ухищрения не пускались владельцы, чтобы придать им приятный внешний вид: красили, устанавливали экраны и закрывали занавесками.

Теперь в этом нужды нет, так как современные радиаторы отопления способны гармонично дополнить интерьер, главное — правильно их подобрать.

Срок службы

Не последним параметром выбора радиатора отопления является продолжительность службы. Понятно, что зависит это не только от качества батареи, но и от свойств СО. И все же, чем выше заявленный производителями срок эксплуатации конкретного калорифера, тем дольше он прослужит. А это значит, что не придётся каждые несколько лет возиться с громоздкими устройствами, приглашать специалистов и платить за покупку и установку новых отопительных приборов.

Обзор популярных моделей

Становясь владельцем любого бытового прибора, вы рискуете в случае его низкого качества потерять лишь ту сумму, указанную в ценнике. С радиатором системы отопления все гораздо сложнее: если он окажется ненадежным и потечет, то платить придется еще и за ремонт, причем не только в своем жилище, но и в квартире, расположенной снизу

Поэтому к выбору производителя следует подходить с особым вниманием. Приведем несколько марок, которые зарекомендовали себя наилучшим образом:

Радиаторы РС и РСК

Эта продукция выпускается российской компанией КЗТО «Радиатор».

Надо сказать, что отечественные отопительные приборы подходят для наших условий гораздо лучше, чем импортные, так как при их проектировании учитываются все недостатки наших теплосетей — частые гидроудары (применяется более толстая стенка) и низкое качество теплоносителя.

Радиаторы выпускаются в нескольких исполнениях: РС 1, РС 2, РС 3 и РС 4. Цифра указывает количество трубок по глубине прибора. Чем больше трубок, тем более высокой является теплоотдача.

Приведем характеристики самой популярной батарей РС 2-500:

  • высота (межосевое расстояние): 500 мм;
  • глубина: 100 мм;
  • теплоотдача при длине 1 м: 1700 Вт (70 Вт на секцию);
  • рабочее давление: до 15 атм;
  • опрессовочное давление: до 25 атм;
  • максимально допустимая температура теплоносителя: 130 градусов.

С увеличением числа трубок по глубине теплоотдача возрастает весьма значительно. Так, для РС 3-500 при длине батареи 1 м она составляет 2375 Вт (глубина — 160 мм), а для РС 4-500 — 2976 Вт (глубина — 226 мм).

Радиаторы серии РСК представляют собой версию с улучшенным дизайном и коллектором круглой формы.

Срок службы приборов от КЗТО «Радиатор» составляет 25 лет, гарантия предоставляется на 5 лет.

В ассортименте данного производителя имеются только прямые радиаторы.

Радиаторы Zehnder

Очень привлекательные и качественные приборы от известного швейцарского производителя. Наиболее популярной является модель Zehnder Charleston. Ее модификация — модель Charleston Pro — отличается усиленным антикоррозионным покрытием.

Также этот производитель выпускает следующие модели радиаторов:

  • Charleston Relax: напольный радиатор с деревянной полкой сверху, может использоваться как столик или скамья.
  • Excelsior: применяются плоские трубы.
  • Nova Mirror: радиатор с зеркалом на всю высоту.

Невысокий радиатор Zehnder Charleston

Теплоотдача секции радиатора Charleston 2056 при ширине 392 мм, высоте 558 мм и глубине 62 мм составляет 336 Вт при температуре теплоносителя 75 градусов и 424 Вт при температуре 90 градусов.

Помимо прямых радиаторов компания Zehnder выпускает угловые и радиусные.

Радиаторы Arbonia

Известный и очень популярный швейцарско-немецкий бренд. Для него характерно большое разнообразие размеров: выпускаются радиаторы длиной до трех метров и высотой до 2,2 м.

Теплоотдача одной двухтрубчатой секции радиатора Arbonia при глубине 65 мм, высоте 570 мм и ширине 45 мм составляет 69 Вт.

Радиатор фирмы Arbonia

Большой популярностью пользуются предлагаемые данным производителем радиаторы с зеркалом (модели Crealux, Rondotherm, Quadrotherm и др.). Как и у Zehnder, в каталоге Arbonia можно найти не только прямые, но и угловые приборы, а также радиусные.

Рабочее давление для различных радиаторов Arbonia составляет 6, 10 и 16 атм.

Лучшие трубчатые стальные радиаторы

Трубчатые стальные радиаторы представляют собой систему из нескольких вертикальных секций. Они соединяются друг с другом в верхней и нижней точке соприкосновения. Трубчатые батареи отличаются большой теплоотдачей и высокой стоимостью. Специалисты выделили несколько достойных приборов.

Zehnder Charleston 2180 1792

Рейтинг: 4.9

Для многих производителей трубчатые радиаторы Zehnder Charleston 2180 1792 являются эталоном. Поэтому на отечественном рынке можно встретить множество копий, которые дешевле, но по многим параметрам хуже образца. Немецкий производитель может похвастаться славной историей, первый трубчатый радиатор из стали был запатентован в 1930 г основателем фирмы Якобом Цендером. Постоянное развитие позволяет бренду оставаться в лидерах. Прибор имеет отечественный сертификат гигиены, полученный в Новосибирском НИИ. Антикоррозионное покрытие не выделят вредных соединений, поэтому радиатор рекомендован к использованию в детских учреждениях.

Монтажники и пользователи в отзывах хвалят немецкую батарею на отменное качество и неповторимый стиль. Только высокая цена становится сдерживающим фактором для покупки.

  • немецкое качество;
  • глубокие исторические корни;
  • классический стиль;
  • безопасное антикоррозионное покрытие.

Недостатки

высокая цена.

Purmo Delta Laserline 2180

Рейтинг: 4.8

Финский производитель предлагает своим покупателям возможность выбора цвета. Трубчатый стальной радиатор Purmo Delta Laserline 218 комплектуется монтажным набором с 4 точками крепления. Отопительные приборы поставляются в продажу, как с нижним, так и с боковым вариантом подключения. Эксперты отмечают возможность установки радиатора и лицевой, и задней частью. Лазерная сварка сказывается на идеальной гладкости и ровности швов. При взгляде со стороны форма наружных труб напоминает литеру D, что отразилось на обозначении серии. Такая конфигурация выбрана не из эстетических соображений. Обогрев помещения происходит быстрее.

И специалисты, и пользователи отмечают высокое качество финских приборов. Если и уступают они в чем-то лидеру рейтинга, то только в более высокой цене.

  • качественный сварочный шов;
  • возможно установки лицевой и задней стороной;
  • индивидуальный подход к клиенту;
  • стильный дизайн.

Недостатки

высокая цена.

Dia Norm Delta Standart 3057

Рейтинг: 4.7

В широком диапазоне мощности пользователь может выбирать радиатор Dia Norm Delta Standart 3057. Приборы поставляются в торговую сеть в самых разных исполнениях, с нижним или боковым подключением. Например, 8-секционный вариант с боковой обвязкой имеет мощность 512 Вт, а у 30-секционного собрата этот показатель достигает 2820 Вт. В современности изготовления радиатор не уступает лидерам рейтинга. Батарея делается из стали толщиной 1,25 мм. Сварка элементов производится с помощью лазерного оборудования, а покрытие наносится путем электростатического напыления.

Качество немецкой продукции находится на высоком уровне, это подтверждают в отзывах пользователи. Сложности возникают только с самостоятельным подключением. Модель занимает 3 место рейтинга.

  • современная технология изготовления;
  • качественная сборка;
  • широкая линейка модификаций;
  • приятный внешний вид.

Недостатки

сложности самостоятельного монтажа.

Zehnder Charleston 3057 566

Рейтинг: 4.7

Еще один представитель славного немецкого семейства попал в поле зрения экспертного сообщества. Секции модели Zehnder Charleston 3057 566 имеют трубчатую форму, соединяясь в коллекторной части с помощью сварки. При высоте радиатора 570 мм, ширина 10-секционной конструкции составляет 460 мм. Особенно тщательно подошел производитель к защите стального изделия от коррозии. Пятистадийная технология включает очистку, грунтовку, порошковое окрашивание в электростатике, сушку и антистатическую обработку.

Модель уступает лидерам рейтинга в таких технических параметрах, как теплоотдача (3420 Вт). При этом радиатор выглядит привлекательнее с точки зрения стоимости.

Особенности дизайнерских радиаторов

Дизайнерские радиаторы — это отопительные устройства, имеющие оригинальный внешний вид и форму. Они могут быть стальными, чугунными, деревянными и т. д.

Декоративные радиаторы отличаются от обычных батарей следующими признаками:

  • оригинальный внешний вид;
  • повышенные требования к условиям эксплуатации;
  • более высокая стоимость.

Чтобы придать источнику обогрева необычный внешний вид, дизайнеры используют изогнутые, переплетенные и штампованные элементы. Зачастую их фантазия превращает обычный обогреватель в настоящий шедевр современного искусства, о предназначении которого с первого взгляда невозможно догадаться. Кроме эстетической функции, которую выполняют эти приборы, они могут использоваться в качестве хранилища для вещей, зеркала, картины на стене, скамейки в прихожей и т. д.

Установка батареи в систему

Выбирая тот или иной вид низкого радиатора, необходимо определиться с его параметрами, исходя из размеров окна и требуемой теплоотдачи. Длина теплообменника должна быть равна ширине проема или превышать ее на 200-300 мм.

Имея навык владения необходимым инструментом, не сложно подключить радиатор к системе своими руками.

Предлагаемая инструкция поможет в этом:

  • определите вид системы – одно- или двухтрубная;
  • определите наиболее оптимальную схему подключения – диагональная, односторонняя или нижняя;

Малозаметный элемент интерьера

  • далее на подающий и отводящий патрубки устанавливаем краны. позволяющие при аварийной ситуации перекрыть подачу теплоносителя;
  • в оставшиеся отверстия ввинчиваем кран Маевского (сверху) и заглушку (снизу).
  • предварительную сборку можно осуществить насухо, окончательное соединение выполняется с использованием льняной подмотки и сантехнической пасты;
  • присоединять батареи из различных металлов можно к системам отопления, изготовленным из металлических, металлопластиковых и полипропиленовых труб.

Монтаж в картинках

Лучшие стальные панельные радиаторы

Kermi FKO 22 500 600

Рейтинг: 4.9

Хорошим бюджетным решением при проектировании системы отопления частного дома будет применение стальных батарей Kermi FKO 22 500 600. Немецкому производителю удалось добиться от стальной модели хорошей энергоэффективности. Показатель теплоотдачи заявлен на уровне 1158 Вт. Поэтому один элемент способен обогреть от 5 до 38 кв. м площади дома. Прибор рассчитан на максимальную температуру 110°С и рабочее давление до 13 бар. Емкость батареи составляет 3,24 л, она имеет толщину 100 мм. Для изготовления радиатора используется высококачественная сталь толщиной 1,25 мм. Эксперты отдали модели первое место в нашем рейтинге.

Пользователи хвалят немецкие батареи за качественное изготовление, элегантный внешний вид и простоту в установке. К недостаткам модели следует отнести высокую цену.

  • немецкое качество;
  • хорошие технические показатели;
  • энергоэффективность;
  • стильный дизайн.

высокая цена.

ELSEN ERK 11 600

Рейтинг: 4.8

Отличный дизайн радиатора ELSEN ERK 11 600 привлекает внимание покупателей. Английский прибор делается в разных странах, поэтому цена может колебаться

На производстве действует многоступенчатая система контроля качества. Все операции выполняются в автоматическом режиме, позволяя минимизировать влияние человеческого фактора. Для изготовления батареи отопления используется качественная сталь толщиной 1,25 мм, готовое изделие выдерживает давление до 16 атм. Эксперты отмечают серьезную антикоррозионную подготовку. Она включает такие операции, как фосфатирование, грунтование и окрашивание. Учитывая ценовую доступность, модель заслуживает второго места в рейтинге.

На форумах часто сравнивают стальные радиаторы ELSEN с эталонным Керми. Но только оригинальная продукция заслуживает похвалы.

  • доступная цена;
  • надежная защита от коррозии;
  • жесткий контроль;
  • отличный дизайн.

на филиалах не соблюдается технология.

Purmo Compact 21s 500

Рейтинг: 4.7

Финские стальные радиаторы Purmo Compact 21s 500 созданы для систем отопления разного типа. К ним можно подключать как металлические, так и полимерные трубопроводы. Модель рассчитана на максимальную температуру 110°С, она испытана давлением 13 атмосфер. Эксперты отмечают высокий показатель теплоотдачи, который достигает 3468 Вт. Самая крупная модификация прибора вмещает 16,5 л теплоносителя, в качестве которого может выступать вода или антифриз. Радиатор имеет боковое подключение, крепить на стене прибор удобно благодаря регулируемым держателям.

Батарея заняла третье место в нашем рейтинге, т. к. во многих отзывах пользователи сообщают о недостаточно надежной антикоррозионной защите. Со временем отслаивается краска, и появляются течи.

  • приемлемая цена;
  • двухпанельная конструкция;
  • красивый внешний вид;
  • хорошая теплоотдача.

слабая защита от коррозии.

Buderus Logatrend VK-Profil 22 500

Рейтинг: 4.7

Достойным конкурентом лидерам рейтинга является стальной радиатор с нижним подключением Buderus Logatrend VK-Profil 22 500. Доступная цена отопительного прибора удачно сочетается с высокой теплоотдачей (до 5478 Вт). Это позволяет отапливать комнаты величиной 54,6 кв. м. Специалисты выделяют стойкость к высокой температуре теплоносителя (до 120°С), в этом компоненте ему нет равных. Конструктивно батарея имеет две панели, общая толщина составляет 100 мм. При этом в один радиатор придется залить 18,9 л воды или антифриза, это не самый экономный вариант.

Пользователи неоднозначно высказываются относительно стойкости к коррозии. У одних домовладельцев с хорошей водоподготовкой проблем нет, другие жалуются на форсированный износ.

  • высокая температура теплоносителя;
  • двухпанельная конструкция;
  • достойная теплоотдача;
  • нижнее подключение.
  • большой объем;
  • недолговечная антикоррозионная обработка.

Stelrad Novello 21 500

Рейтинг: 4.6

Еще один стальной радиатор с нижним подключением попал в наш рейтинг. Модель из Нидерландов Stelrad Novello 21 500 может похвастаться теплоотдачей 3459 Вт. Изделие рассчитано на температуру теплоносителя 110°С, опрессовочное давление не должно превышать 13 бар. Вместимость одного радиатора составляет 16,89 л. Батарея имеет двухпанельную конструкцию, при этом ее толщина составляет 77 мм. Прибор снабжен регулировочным клапаном, который упрощает настройку тепловой мощности. На задней стенке батареи имеются крепежные проушины, с помощью которых осуществляется монтаж.

В целом модель сделана качественно, выглядит она стильно, но есть и ряд недостатков. К минусам можно отнести высокую цену, большой объем радиатора, сложности с монтажом.
