Правила монтажа газового котла в частном доме

Установка дымохода

Если труба коаксиальная – её подсоединяют к котлу, выводят за пределы дома, отделывают стык трубы со стеной и на этом всё.

Требования для газохода:

• Это должна быть отдельная труба (нельзя объединять с вентиляцией, или две трубы разных котлов).
• Горизонтальный отрезок не должен быть длиннее 3 метров.
• Не больше трёх поворотов.
• Материал дымохода – термостойкий, стойкий к химическим веществам, цельный. Асбест можно применять только на верхнем участке трубы, не ближе 5 метров к патрубку котла. Нержавейка – отлично!
• Диаметр для котлов мощностью до 24 кВт – 12 см, до 30 кВт – 13 см.

Какой бы ни была мощность, диаметр газохода не может быть меньше 11 см и никак не меньше диаметра патрубка на котле.

Вентиляция для котельной в частном доме

Как уже говорилось, расчет производительности вентиляции считается от объема помещения. Его надо умножить на 3, добавить около 30% на запас. Получим объем, который необходимо «прокачать» за час.

Например, помещение 3*3 м с высотой потолков 2,5 м. Объем 3*3*2,5=22,5 м3. Требуется трехкратный обмен: 22,5 м3 * 3 = 67,5 м3. Добавляем запас в 30% получаем 87,75 м3.

Для обеспечения естественной вентиляции в нижней части стены должно быть приточное отверстие, забранное решеткой. Вытяжная труб должна выходить через кровлю, возможен выход через стену в верхней ее части. Выводить вентиляционную трубу необходимо на одну высоту с дымовой.

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

• Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.
• Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).
• Двери должны открываться наружу.
• В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.
• Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

• Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.
• Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123.Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.

Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

• Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.
• Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой.{banner_downtext}Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

• Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.
• Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.
• Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

Преимущества и недостатки газового котла в цокольном помещении

Размещение газовой котельной в цокольном этаже оправдано многими положительными особенностями. Определим достойные качества:

• удобная организация пространства (если котел расположить в подвальном помещении, то он не будет занимать свободные сантиметры в таких помещениях, как кухня или кладовая);
• не портится дизайн габаритными отопительными установками. Обычно газовые котлы выглядят габаритными, что не совсем уместно для выбранного интерьера.

Также выделяют и негативные качества:

• встречаются случаи, когда газовые хозяйства используют устаревшие СНиП, которые запрещают обустройство котельной в цокольном этаже;
• требуется проведение капитальных строительных работ для того, чтобы организовать достаточную ширину оконных и дверных проемов;
• обязательно необходимо применять огнеустойчивое сырье, так как подвальном помещении становится огнеопасно.

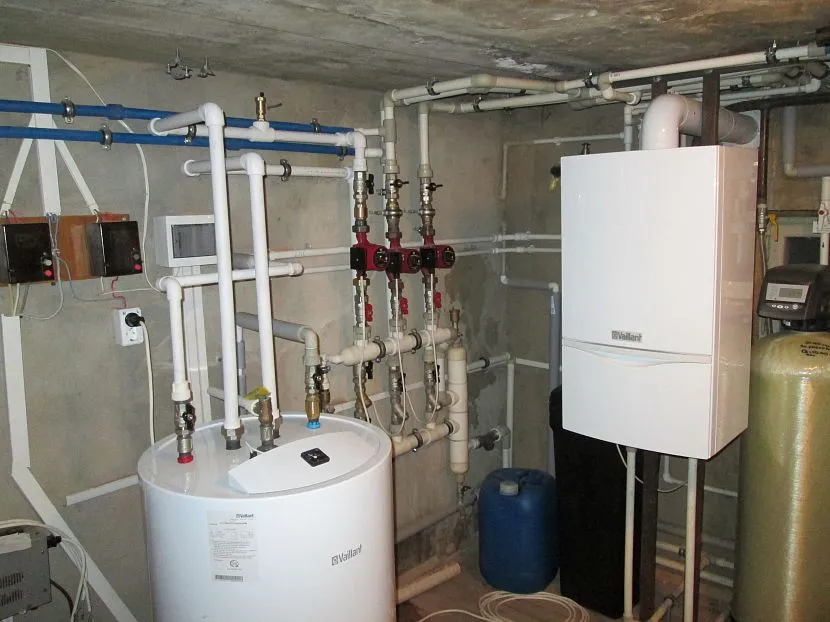

Трубы от газового отопления, занимающие много местаИсточник master-vodoved.ru

Как показывает многократная практика запреты на обустройство газовой котельной в цоколе действуют на частное домовладение с постоянным проживанием. На основании этого рекомендуем не спешить с выполнением монтажа до тех пор, пока на официальное обращение в органы надзора не поступит ответ.

Основные требования к помещению для размещения газовых котлов

Пожарная безопасность помещения обеспечивается за счет огнестойкости стен и пола, а также надежной трехкратной естественной циркуляцией воздуха.

Минимальные объемы помещений зависят от тепловой мощности агрегатов:

• До 30.0 кВт — 7.5 м3;
• от 30.0 до 60.0 кВт — 13.5 м3;
• свыше 60 кВт — 15 м3.

Для агрегатов мощностью более 60 кВт на каждый дополнительный кВт добавляется 0.2 м3 объема, например, для газового котла мощностью 150 кВт объем топочного помещения должен равняться:

150-60 = 90 х 0.2 + 15 = 33 м2.

К кухне

Это помещение сегодня является наиболее применимым для обустройства газовых котлов, особенно настенного варианта. Многие пользователи стараются закрыть котел от всеобщего обозрения, поэтому устанавливают его или в специальный короб или закрывают декоративной панелью.

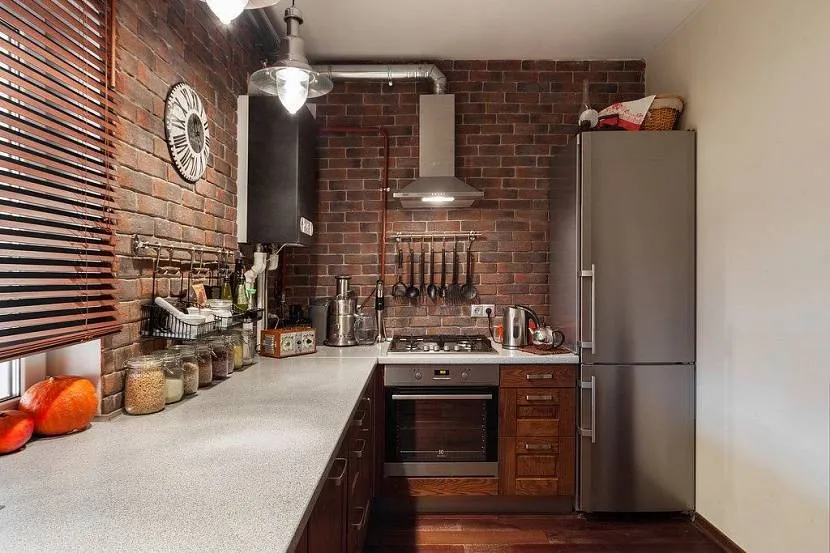

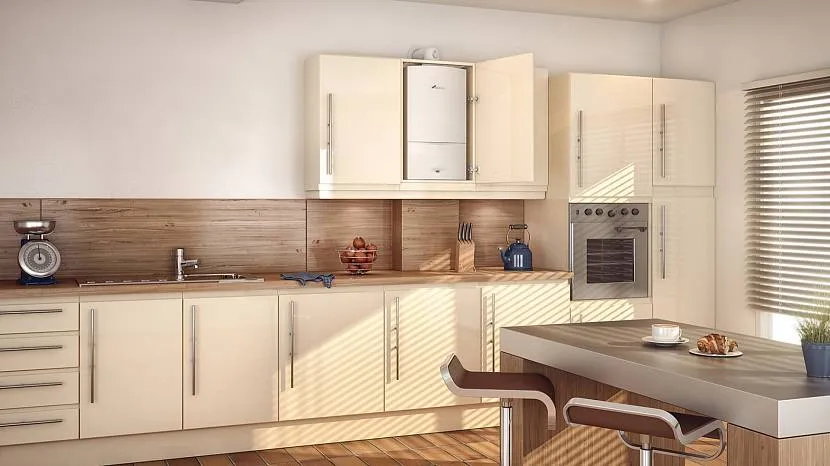

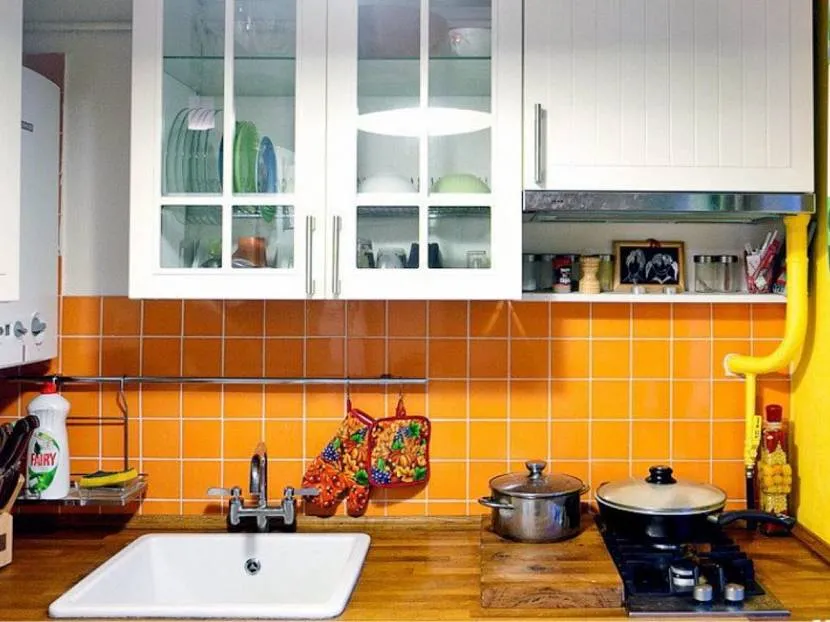

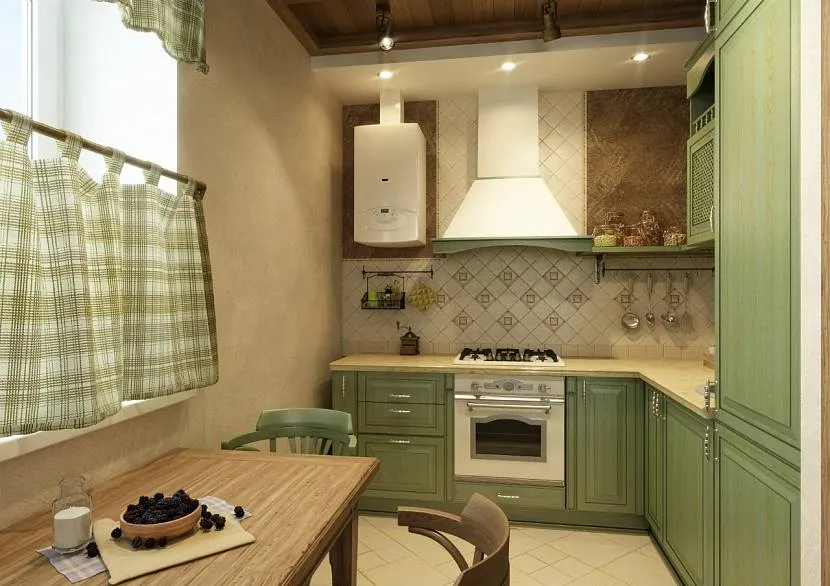

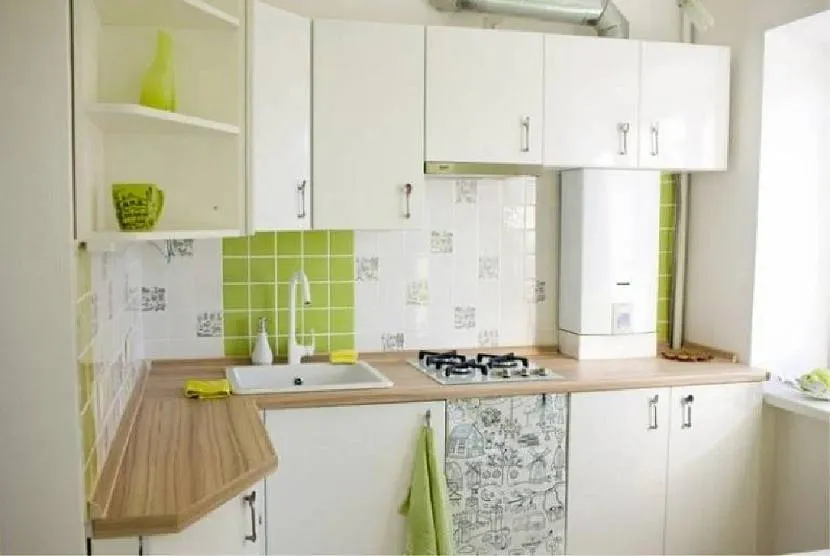

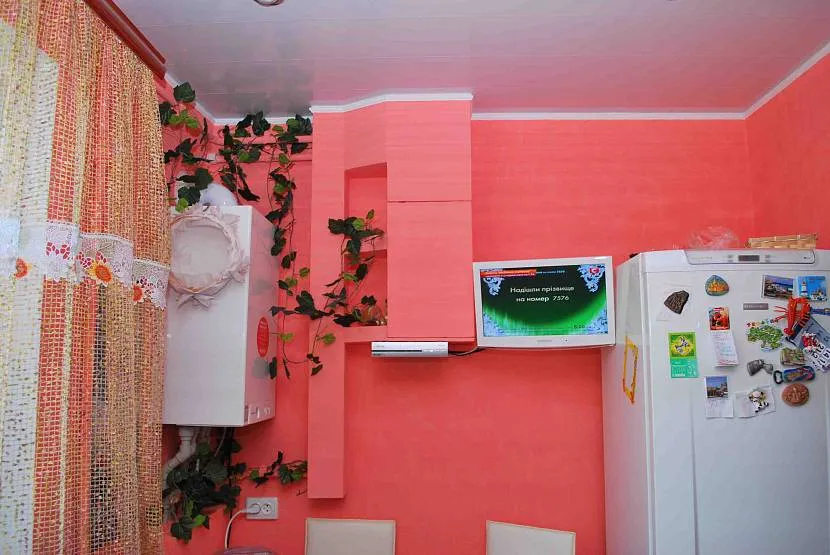

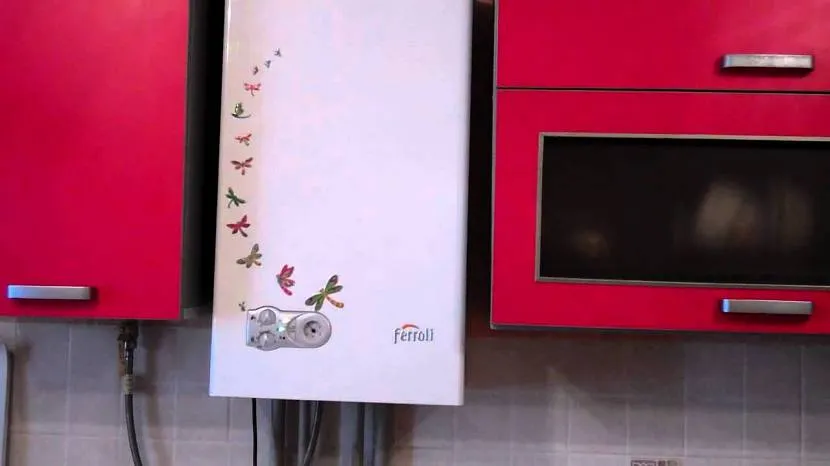

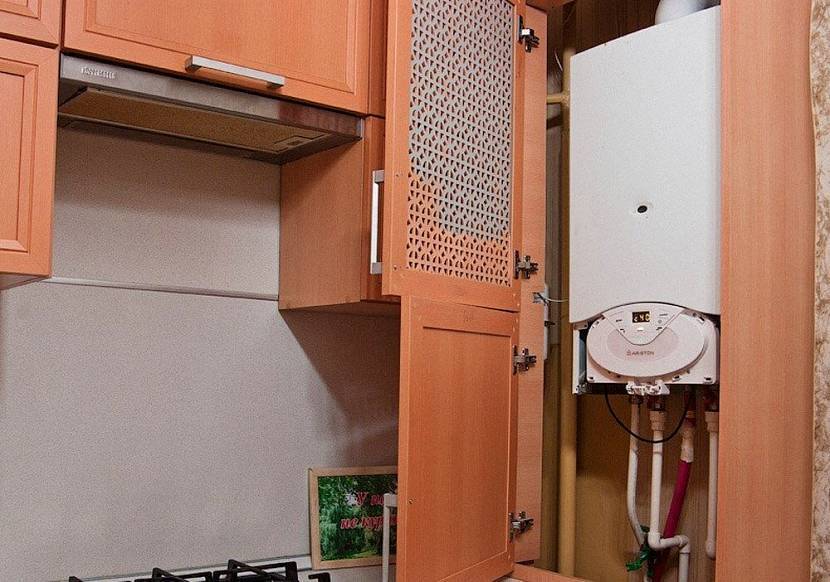

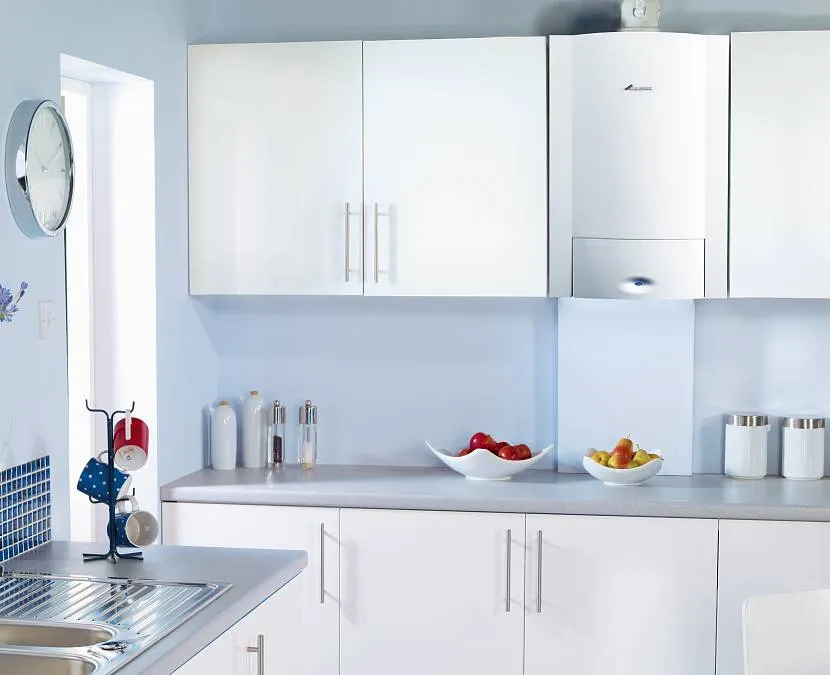

Котел на кухне тоже можно красиво разместить

Для того чтобы газовая служба не наложила запрет на такую установку необходимо знать, и соблюдать нормы размещения котлов на кухне.

По основным параметрам: высоте потолков, минимальной площади и наличию трехкратной циркуляции воздуха требования для кухонь аналогичны другим топочным помещениям.

К квартире

Установить газовый отопительный котел в квартире намного сложнее, особенно в многоэтажном доме, имеющем доступ к центральному отоплению. Владельцу нужно быть очень аргументированным, чтобы получить от местной администрации разрешение на такую установку.

Далее потребуется получить ТУ от всех инженерных служб: горгаза, тепловой сети и балансодержателя дома. Далее по общей схеме выполняется проект, согласовывается в архитектурном ведомстве местной администрации и производится монтаж котла специализированной организацией.

Правила допускают установку котлов в многоквартирных жилых домах не выше 3 этажей и мощностью до 30 кВт. На кухнях, интегрированных в жилую комнату, допускается установка агрегатов закрытого типа.

Все эти действия станут невозможными, если помещение под установку газового котла в квартиру не будет соответствовать общим требованиям. Наиболее сложным будет выполнение сквозного отверстия в стене для подключения дымоотводящей трубы.

К частному дому

В частном доме существует больше возможностей для безопасной установки газового отопительного оборудования. В соответствии с действующими правилами, располагать газовое оборудование допускается исключительно в комнатах с хорошей естественной вентиляцией.

Они могут располагаться:

• На 1-м этаже.
• В цокольных или в подвальных помещениях.
• На чердаке.
• На кухне агрегаты до 35 кВт.
• Тепловой мощностью до 150 кВт – на любом этаже, в индивидуальном здании.
• Тепловой мощностью от 150 до 350 кВт – в пристройках.

К котельной

Пристроенная либо обустроенная внутри дома котельная строится из огнестойких стройматериалов. Внутренняя отделка также выполняется жаростойкой.

Газовая котельная должна иметь:

1. Индивидуальный фундамент и бетонный пол, покрытый керамической плиткой.
2. Примыкание к глухой сплошной стенке объекта.
3. Находиться на расстоянии 1 м от окна и двери.
4. Иметь естественную вентиляцию с трехкратным воздухообменом в час.
5. Иметь открывающееся окно с площадью остекления о 0.03 м2 на 1 м3 объема топочной.
6. Высоту потолков более 2.2 метра.
7. Иметь отдельное электропитание с приборами: розетки, выключатели, автоматы.
8. Для мощности ниже 30 кВт объем топочной должен быть более 7.5 м3, а для 30-60 кВт — свыше 13.5 м3.
9. Забор воздуха для процесса горения газа должен выполняться через коаксиальный дымоотвод, форточку, вентиляционные отверстия.

Требования к помещению – где можно устроить котельную?

Газовое оборудование отличается по мощности. Устройства мощностью менее 30 кВт можно устанавливать в любых нежилых помещениях, а для более мощных приборов требуется устройство котельной. Котельная – это отдельное помещение, предназначенное исключительно для размещения отопительного оборудования и не используемого для других нужд.

Чаще всего для устройства котельной в доме используют помещения в подвальном этаже, комната должна соответствовать всем современным требованиям и нормам. Устройство котельной в подвале разрешается только в одноквартирных жилых домах. Можно также разместить котел в пристроенном помещении к дому.

Законодательство регламентирует требования к котельной:

1. Площадь комнаты для установки отопительного оборудования должна быть от 4 м2 и более. В одной котельной может быть установлено только 2 котла.
2. Высота потолка котельной не менее 2,2 м.
3. В котельной нужно окно для освещения, его размер рассчитывается по формуле – на каждые 10 м3 объема котельной должно приходиться 0,3 м2 площади окна. Минимальная площадь окна составляет 50 см2.
4. Ширина дверного проема – от 80 см.
5. Расстояние до двери – не менее 1 м, но лучше размещать газовое оборудование дальше от входа, хотя бы на расстоянии 1,3 м.
6. Перед котлом предусматривают свободное место, необходимое для проведения ремонта и обслуживания оборудования – от 1,3 м.

Котел в комнате необходимо устанавливать строго горизонтально. Такой монтаж позволит минимизировать шумы и вибрации, возникающие при его работе. Устанавливается оборудование только на ровный пол, изготовленный из прочных, негорючих материалов. Стены в котельной тоже должны быть выстроены и облицованы с использованием материалов, относящихся к классу пожаробезопасных и термостойких.

Для нормальной и безопасной работы котельной в нее необходимо подвести холодную воду, а также организовать систему слива воды в канализацию, расположенную в полу. Все электрические розетки в комнате обязательно должны иметь заземление. В помещении должен быть организован доступ к дымоходу, чтобы при обслуживании оборудования можно было контролировать проходимость каналов и выполнять прочистку.

Общие правила

Общие требования – объем помещения для установки газового котла в частном доме, освещенность, вентиляция. Нормативный метраж оконного проема – 0,03 квадрата на метр кубический минимум. Мощность вытяжки должна быть втрое больше суммарного объема перегоняемого за час воздуха в обычной комнате. Обязательно наличие в котельной окна с форточкой и двери на улицу.

Габариты помещения:

• при мощности котла до 30 киловатт – 7,5 кубометров;
• до 60 киловатт – 13,5;
• свыше 60 – минимум 15 кубометров.

Для газовых котлов свыше 6 киловатт на каждый киловатт добавляют 0,2 кубометра помещения. Требования к газовому котлу на кухне: подсоединение к газовой магистрали выполняется шлангом в металлической оплетке; нельзя для дымохода использовать гофрированную трубу, только стальную оцинкованную (как правильно сделать дымоход для газового котла). Желательно наличие датчика утечки газа.

Перед покупкой и установкой котла необходимо оформить разрешение от Гостехнадзора и пожарников. При отсутствии техусловий для установки газового котла в частном доме эти инстанции вправе отказать в оформлении разрешения.

  Устройство вытяжки для газового котла в частном доме

При самовольной установке владелец подвергается штрафу.

Рекомендуется перед установкой проконсультироваться с пожарным инспектором, т.к. в разных районах могут быть свои нюансы, а нормы видоизменяются со временем. У владельца должны быть в наличии паспорт котла и сертификат соответствия.

Правила и нормы установки газового котла в частном доме

Выбор места установки газового котла зависит от его мощности:

• при мощности до 60 кВт установка возможна на кухне (при соблюдении определенных требований);
• от 60 кВт до 150 кВт — в отдельном помещении независимо от этажа (при условии использования природного газа их можно устанавливать в подвале и цокольном этаже в том числе);
• от 150 кВт до 350 кВт — в отдельном помещении первого или цокольного этажа, в пристройке и отдельно стоящем здании.

Это не значит, что котел на 20 кВт нельзя установить в отдельной бойлерной. Можно, если хотите все системы жизнеобеспечения собрать в одном месте. Вот только к объему помещений есть требования. Минимальный размер котельной в частном доме должен быть:

• для котлов мощностью до 30 кВт минимальный объем помещения (не площадь, а объем) должен быть 7,5 м3;
• от 30 до 60 кВт — 13,5 м3;
• от 60 до 200 кВт — 15 м3.

Только в случае установки газового котла в помещении кухни действуют другие нормативы — минимальный объем — 15 кубов, а высота потолков — не менее 2,5 м.

Вариант установки настенного газового котла — до стены не менее 10 см

К каждому варианту помещений под газовую котельную предъявляются определенные требования. Часть из них — общие:

Любое помещение котельной в частном доме должно иметь естественное освещение. Причем площадь окон нормируется — на 1 м3 объема должно приходится не менее 0,03 м2 остекления

Обратите внимание — это размеры стекла. К тому же окно должно быть распашное, открываться наружу.
В окне должна быть форточка или фрамуга — для аварийного проветривания при утечке газа.
Обязательна вентиляция и удаление продуктов сгорание через дымоход

Выхлоп маломощного котла (до 30 кВт) можно вывести через стену.
К котельной любого типа должна быть подведена вода (подпитывать систему при необходимости) и канализация (сток теплоносителя).

Еще одно общее требование, которое появилось в последней версии СНиПа. При установке газового оборудования для ГВС и отопления мощностью свыше 60 кВт необходима система контроля загазованности, которая в случае сработки автоматически будет прекращать подачу газа.

При наличии бойлера и отопительного котла,при определении размеров котельной их мощность суммируется

Далее требования различаются в зависимости от типа бойлерной.

Пожарная безопасность

Территория топочной должна содержаться в чистоте, внутри помещения должно иметься достаточное искусственное освещение, чтобы хорошо осветить рабочие и общественные места. В таких помещениях запрещается хранение любых огнеопасных материалов. При замерзании труб отогревать их разрешается только паром или горячей водой. Применение открытого пламени запрещено.

Особые требования предъявляются к эксплуатации и содержанию дымовентиляционных систем, они должны проверяться и чистится с периодичностью:

• Ежегодно в августе – очистка дымовых каналов от сажевых загрязнений, проверка тяги.
• Ежеквартально — очистка кирпичных дымоходов.
• Ежегодно осматривают на целостность вентиляционных каналов.

Входные двери топочной должны открываться наружу. Окна — обязаны иметь легко удаляемые пакеты. На входе газопровода в топочной устанавливают защитный электромагнитный клапан, пожарную сигнализацию и датчики загазованности помещений.

Какие должны быть двери в котельной

Если это отдельное помещение в жилом доме, то двери ведущие из топочной должны быть огнеупорными. Это значит, что они должны сдерживать огонь на протяжении 15 минут. Под эти требования подходят только сделанные из металла

Фабричные или самодельные — не столь важно, лишь бы по параметрам подходили

Если же в топочной сделан выход на улицу, тут должны стоять неукрепленные двери. Причем в СНиПе написано «слабо укрепленные». Это необходимо для того чтобы при взрыве коробку просто выдавило взрывной волной. Тогда энергия взрыва будет направлена на улицу, а не на стены дома. Второй плюс легко «выносимых» дверей — газ сможет свободно выходить.

Двери в котельную продаются сразу с решеткой в нижней части

Часто в проекте ставят дополнительное требование — наличие в нижней части двери забранного решеткой отверстия. Оно необходимо для обеспечения притока воздуха в помещение.

Требования газовщиков к котельной в частном деревянном доме и иным постройкам при проектировании

Теперь сформируем список того, что в обязательном порядке потребуют при проверке. Сразу поясним, что если бойлерная уже действующая и активно эксплуатируется, а ошибки были выявлены во время проверки, это грозит серьезным штрафом. Кроме того, создается серьезная опасность для жизнедеятельности жильцов и нарушается пожарная безопасность.

Итак, на этапе создания проекта необходимо обратить внимание на следующие аспекты:

• Размеры зоны. Указанные требования действуют для любого типа построек: дерево, кирпич, шлакоблок (всегда 15 М3). Меньше не допускается, а вот увеличение возможно. Причем если котел будет особо крупный, больше стандартного или Вы планируете разместить сразу два устройства, то комната должна быть соответствующей величины;

• Максимальный предел количественного фактора оборудования. Это относится именно к бойлеру. Не больше двух одновременно, иначе понадобится вторая пристройка;

• Наличие проходов. Один на улицу, один в помещение. Объединить их в виде какого-то открытого коридора нельзя. Если есть отдельная котельная в частном доме, требования всегда четко одинаковые – вход и выход;

• Двери не должны блокировать друг друга, а также обязаны открываться наружу;

• Огнеупорное покрытие при отделке поверхности (особенно стен). Не допускается использование горючих материалов. То есть, обычными бумажными обоями оклеить явно не получится. Как и закрыть всю поверхность необработанной вагонкой;





















• Функционирующий счетчик. Прибор должен всегда демонстрировать актуальную информацию;

• Возможность наладки. А значит, доступ ко всем частям устройства в любой момент времени. Захламлять пространство запрещено, если с какой-то стороны к аппарату нельзя подойти – это нарушение;

• Наличие окон, которые имеют механизм для простого открывания. А также форточку, которую желательно держать открытой;

• Дымоход, если он требуется по эксплуатационным нормам. А также корректно сконструированный вывод. Не всегда позволен вывод через стену, к примеру;

• Наличие правильно построенной вентиляции. В зависимости от типа бойлерной понадобится естественная или принудительная.

Главный аспект – это габариты. Ведь размер помещения для газовой котельной в частном доме, требования СНиП, минимальная площадь – это проверяется в первую очередь. Укладываемся в 15 кубов.

Часто забывают, что вес бойлера тоже имеет значение. Если он превосходит 200 кг, то уже считается слишком тяжелым для пола. Для него формируется отдельный фундамент, на котором его и положено располагать. Взвешивать его не будут, конечно, но для любой марки указаны весовые параметры, в том числе, при заполненном водой режиме во время эксплуатации. Учтите, что 200 кг – это совокупный вес, а не просто 200 литров максимальной загрузки.

Какие документы необходимы?

Просто так построить котельную в частном доме нельзя — потребуется оформлять довольно много специальных разрешений. Обязательно проводится государственная экспертиза. Ей подлежат все проектные материалы, включая итоги инженерных изысканий.

Конечным итогом является вывод о соответствии или несоответствии проекта нормативным положениям. Официальное разрешение стало необходимым условием еще в 1997 году, с тех пор появилось разделение по классам опасности. Без разрешающего акта нельзя вводить в эксплуатацию котельные, которые:

• используют природный или сжиженный газ;
• вырабатывают не только тепло, но и горячую воду;
• содержат хотя бы отдельные части оборудования, рассчитанные на температуру свыше 250°;
• содержат хотя бы отдельные части оборудования, рассчитанные на давление выше 1,6 МПа.

Ввод в эксплуатацию оформляют соответствующим актом. Он недействителен, если нет подписей всех участников технической комиссии и сотрудника Ростехнадзора.

Техпаспорта на используемую технику должны быть зарегистрированы в органах технического надзора (что подтверждается еще и отметками на них). Пакет документов вместе с заявлением идет в территориальную инспекцию, а после выездной проверки вручают лицензию.

Состав проекта отопления

Проект включает список чертежей и планов, описывающих все элементы отопительной системы и котельной. Обязательны следующие документы:

• план отопительной системы и теплого пола, если он обустраивается;
• аксонометрические схемы обоих систем;
• чертежи серийных узлов подсоединения и крепления трубопровода;
• тепловая схема котельного помещения;
• план фундамента, если он есть;
• схема прокладки дымохода;
• план размещения котельного оборудования;
• спецификация оборудования и используемых материалов;
• общие чертежи.

Котельная под газовый котел – специальное помещение. Обустраивается оно своими руками в соответствии с рядом весьма строгих правил. Учитывается пожарная безопасность, санитарные нормы, требования по воздухообмену, правила эксплуатации котла.

Устройство дымохода и системы вентиляции

По правилам монтажа газового оборудования в комнате, где устанавливается котел, необходимо организовать функциональные системы вентиляции и удаления дыма. Если этих систем в комнате не будет, либо они не смогут нормально функционировать, это может стать причиной поломки дорогостоящего оборудования и возникновения аварийных ситуаций.

Вентиляционный и дымоходный канал в котельной должны быть раздельными. Система вентиляции должна работать не только на удаление из помещения воздуха, но и на приток чистого кислорода, потому необходима организация функциональной приточно-вытяжной системы. Входное окно вентканала делают в нижней части входной двери или во внешней стене. Размер проема должен составить не менее 1/30 от площади котельной и не менее 8 см2 на 1 кВт мощности котла (если приток воздуха идет с улицы). Если воздух попадает в помещение из другой комнаты, то размер отверстия делают от 30 см2 на 1 кВт. В котельной вентиляционный канал должен все время быть открытым, чтобы воздух мог постоянно циркулировать в помещении.

Котел лучше всего устанавливать в непосредственной близости от дымоходной трубы. Устанавливаемый в стене дымоход должен иметь два канала:

• главный – для монтажа трубы;
• ревизионный – для технического обслуживания (располагается ниже главного на расстоянии 25 см и более).

Выходное отверстие дымохода обязательно должно соответствовать по размеру выходному патрубку устанавливаемого газового оборудования. Сам дымоход должен иметь не более 3 поворотов и изгибов. Труба системы изготавливается из нержавейки или углеродистой листовой стали. Установка труб, изготовленных из асбеста или других слоистых материалов, может осуществляться только на расстоянии 50 см от дымоходного патрубка котла.

Перед установкой дымохода необходимо провести расчет оптимального его расположения и протяженности. Такой расчет позволит повысить функциональность системы и сделает ее безопасной в эксплуатации. Для труб, используемых в дымоходах, предъявляют следующие требования:

• труба должна подниматься над крышей без конька минимум на 50 см;
• труба, выходящая на скат на удалении от конька менее 150 см, оснащается оголовком, возвышающимся над коньком на полметра;
• выходящая через скатную крышу труба на расстоянии от конька более 150 см, но менее 300 см должна иметь оголовок не ниже вершины конька;

При расстоянии от трубы на скатной крыше до конька более 300 см оголовок располагают так, чтобы его высота достигала условной линии, прочерченной под углом в 10˚ от вершины конька к горизонту.

Отсутствие систем вентиляции — причина поломки оборудования.

Требования при подключении к дымоходу

Подключенный прибор

Приборы с открытой камерой сгорания подключают к вентиляционной системе с естественной тягой. Высота дымохода не должна превышать 5 м, если считать от горелки.

Запрещается, чтобы:

1. Оголовок дымоходной трубы попадал в зону ветрового подпора
2. Патрубок прибора был присоединён к вентиляционным каналам в стене, выполненным из кирпича
3. Дымоход поворачивал под прямым углом больше 3 раз
4. Длина врезающегося в вертикальную трубу горизонтального участка превышала 3 м
5. Патрубок котла для отвода продуктов горения был по диаметру больше трубы
6. В качестве дымоходного канала использовалась алюминиевая гофра (разрешены только керамика либо сталь)
7. Отсутствовал ревизионный люк (его оборудуют на 30 см ниже места врезки в вертикальную трубу)
8. Расстояние от деревянных поверхностей до неизолированного металлического дымохода было менее 50 см
9. Швы не были обработаны термоустойчивым герметиком в местах соединения дымоходов

При обвязке котла рекомендуется соблюдать такие правила:

• на входных отверстиях труб установить сетчатые фильтры
• котёл, вмонтированный к стене, подключать посредством отсекающих кранов с накидными гайками
• для напольного прибора дополнительно ставить циркулярный насос, группу безопасности и обязательно расширительный бак
• в случае совместной работы с другими отопительными приборами требуется установка обратных клапанов
• обратку или трубопровод обратного теплоносителя подключают к подпитке из сети водоснабжения
• под мощные приборы с турбиной и вентилятором устанавливают защищённую от затопления розетку на 220 вольт и провод заземления для неё

Твердотопливный котел для отопления частного дома | ТОП-12 Лучших: Рейтинг 2022 +Отзывы

Требования к устройству дымохода

Нормы установки газового котла в частном доме дополняются правилами монтажа дымохода, если агрегат имеет открытую камеру сгорания. К устройству дымохода предъявляются такие требования:

1. Труба не может иметь более 3 поворотов.
2. Участок, соединяющий патрубок котла и дымоход, имеет длину не более 25 см.
3. Диаметр трубы должен соответствовать мощности агрегата.
4. Край дымохода устраивают минимум на 50 см выше конька крыши.
5. Отверстие для прохода трубы через перекрытие делают больше, чем диаметр дымохода. Между ним и материалом перекрытия располагают огнеупорный материал.
6. Чтобы обеспечить сбор конденсата и сажи при чистке, следует предусмотреть конденсатосборник в нижней части трубы.

При установке газового котла своими руками важно соблюсти все требования, предъявляемые к размещению определенной модели агрегата. Иначе газопоставляющая компания не даст разрешение на эксплуатацию неправильно установленного оборудования

Как спрятать котел

Проще всего решить вопрос о том, как закрыть котел на кухне, можно, если кухня находится в стадии ремонта. В этом случае проще заказать мебельный гарнитур, габариты которого позволят установить оборудование незаметно и безопасно.

За бежевым фасадомИсточник futes-szereles-budapest.hu

Чтобы изготовить мебель, специалистам необходимо знать, какую модель котла надо скрыть; инструкция к оборудованию перечисляет допустимые варианты и обычно содержит требования по расстояниям. Если оборудование приобретается в уже готовый интерьер, можно воспользоваться несколькими способами его маскировки.

На кухне в стиле кантриИсточник static1.abitant.com

Спрятать отопительный аппарат в готовой (стандартной) корпусной мебели практически невозможно, так как он более габаритный, чем кухонные модули. Распространенным решением является помещение навесного агрегата в специально изготовленный навесной короб.

При изготовлении следует помнить про условия эксплуатации газового оборудования: расстояние между стенками мебели и котла, наличие вентиляционных отверстий, использование негорючих материалов для внутренней отделки. У короба должна отсутствовать задняя стенка, а по внешнему виду он должен напоминать обычный шкаф и гармонично сочетаться с остальной кухонной мебелью.

Не нуждается в маскировкеИсточник img5.lalafo.com

Решить вопрос о том, как спрятать напольный газовый котел на кухне, несколько сложнее, поскольку напольные модели зачастую габаритнее навесных. Чтобы полностью скрыть агрегат и коммуникации от глаз, и сохранить интерьер кухни, иногда сооружают короб в виде пенала, согласованный с дизайном комнаты.

Монтаж в пеналеИсточник avatars.mds.yandex.net

Пенал должен быть не только красивым, но и безопасным с точки зрения эксплуатации, а также защиты от любопытных детей. Для маскировки напольного оборудования также можно заказать кухонный гарнитур, правда, для этого придется пожертвовать значительным внутренним пространством — поместить что-нибудь полезное в пенал вряд ли удастся.

В угловом шкафчикеИсточник i.ytimg.com

В идеале короб снабжается не только вентиляционными отверстиями, отводящими нагретый воздух. Хорошо, если дверь можно заменить решетчатой декоративной панелью; иногда агрегат скрывают за жалюзи или текстильной шторой.

С ажурной дверцейИсточник tavssantehnikis.lv

О советах эксперта по установке газового котла в следующем видео:

Котел как часть интерьера

Не все хозяева стремятся спрятать газовый котел с глаз долой, многие считают возможным обыграть его присутствие в интерьере разными способами (особенно, если это настенный вариант). Если агрегат еще не приобретен, есть возможность подобрать цвет, гармонирующий с отделкой стен или мебельными фасадами.

Игра контрастовИсточник i.ytimg.com

Конечно, большинство моделей выпускается в классическом белом цвете, но можно найти и более экзотический вариант — черный или хромированный. Возможен и обратный подход — заказывается мебельный гарнитур под цвет отопительного прибора.

Акцент на яркой стенеИсточник i1.wp.com

При проектировании дизайна кухни с газовым котлом на стене важно учитывать особенности помещения и варианты расстановки мебели. Легко реализуемым способом является монтаж газового котла в нише между предметами мебели; удачно, если котел получится установить в углу кухни, между навесными шкафами

Тщательно подобранная цветовая палитра отделки и фасадов сделает такой агрегат практически невидимым.

В нише у мойкиИсточник kitchendecorium.ru

Вписать котел в окружающее пространство можно и другими способами. Иногда его оклеивают пленкой или окрашивают, но такие эксперименты проводят над старыми, видавшими виды, моделями. Творческое оформление нового прибора чревато потерей сервисной гарантии.

В одном стилеИсточник veronaplusgroup.ru

Газовое оборудование не всегда нуждается в какой-либо маскировке. В некоторых стилях агрегат может превратиться в уместный элемент интерьера. Например, маскировка не требуется в интерьере, оформленном в стиле лофт. Фишкой индустриального дизайна является использование инженерных коммуникаций; здесь к месту будет выглядеть любой котел, от самого древнего до современного. При создании интерьера в стиле хай-тек не обойтись без агрегата последнего поколения, с эргономичной формой и хромированным корпусом.

В интерьере лофтИсточник vasha-mebel.shop

О дизайне угловой кухни с колонкой в следующем видео:
