Газовая пушка своими руками: пошаговая инструкция изготовления и установки + фото

Как изготовить газовую тепловую пушку своими руками

В большинстве случаев тепловая пушка используется мастерами в качестве обогревательного прибора для гаража. Поэтому целесообразнее будет изготовить конструкцию непрямого нагрева, которая подключается к дымоходной системе и позволяет находиться в помещении во время ее эксплуатации.

Для изготовления пушки потребуется:

  • две трубы длиной 1 м и диаметром 18 см (корпус) и 8 см (камера сгорания);
  • труба диаметром 8 см и длиной 30 см (выходной патрубок);
  • вентилятор осевого типа с круглым фланцем;
  • горелка газовая, укомплектованная пьезоэлементом.

Конструкция газовой пушки довольно простая, поэтому изготовить устройство не составит большого труда любому

Технология сборки газовой пушки своими руками

Перед тем, как заняться сборкой пушки, нужно позаботиться о наличии схемы. Она будет служить ориентиром в процессе работы. Для начала нужно взять трубу с большим размером диаметра и выполнить пару отверстий. Размер одного из них – 8 см. К этому отверстию будет крепиться выходной патрубок для нагретого воздуха. Размер второго – 1 см. Это отверстие будет использоваться для фиксации газового шланга. Из трубы диаметром 8 см нужно изготовить камеру сгорания.

Полезный совет! Чтобы камера сгорания жестко держалась в центральной части корпуса желательно использовать пластины, которые привариваются к трубе.

Далее подготавливается заглушка. Ее можно вырезать из металлического листа. Этот элемент должен перекрывать зазор между корпусной частью и камерой сгорания

При этом очень важно не перекрыть доступ, чтобы была возможность подключить конструкцию к дымоходу

Схема тепловой газовой пушки

На следующем этапе все элементы газовой пушки собираются воедино. Для этого потребуется сварочный аппарат и навыки обращения с ним. Камера сгорания вместе с ребрами жесткости приваривается внутри большой трубы. С наружной части фиксируется патрубок и заглушка. Через этот элемент нагретый воздух будет поступать в комнату. Остается установить газовую горелку и вентилятор. Все элементы должны быть прочно закреплены.

Процесс сборки конструкции с прямым нагревом значительно проще. Такая пушка состоит из трубы, на одном из концов которой закреплен вентилятор и горелка. Продукты горения и потоки горячего воздуха в этом случае будут выходить с противоположной стороны.

Правила безопасной эксплуатации тепловой пушки

Тепловая пушка, работающая на газу, очень проста в использовании. Если придерживаться правил ее эксплуатации, этот прибор не будет представлять никакой опасности для жизни или здоровья человека.

Благодаря многоступенчатой системе безопасности газовые тепловые пушки абсолютно надежны и просты в эксплуатации

Правила безопасной эксплуатации:

  1. Не допускается сушка обуви и одежды на корпусе прибора, а также любые действия, в ходе которых может быть перекрыт воздуховод или воздухосборник.
  2. Корпус устройства и вентилятор необходимо защищать от попадания влаги.
  3. Обязательно нужно использовать проводку, мощность которой соответствует техническим параметрам пушки.
  4. Не следует эксплуатировать прибор в грязном помещении, где наблюдается высокая концентрация пыли.
  5. В помещении, где используется пушка, нужно организовать хорошую вентиляцию.
  6. Не допускается ставить поблизости от газовой пушки опасные и легковоспламеняющиеся вещества.
  7. Место, где газовый шланг фиксируется к баллону с топливом, обязательно нужно проверять на герметичность. Не допускается наличие утечек.

Газ гораздо тяжелее воздуха, поэтому он может скапливаться в нижней части комнаты, создавая взрывоопасную ситуацию. По этой причине запрещено использовать пушку в помещениях, которые находятся ниже уровня земли.

Для безопасного использования газовой пушки большую роль играет качество, сочетание технических и эргономических свойств

Тепловые пушки на газу предназначены для бытового и коммерческого использования. Они просты в эксплуатации и экономичны. Подобные установки способны стать прекрасной альтернативой стандартному способу отопления. В ассортименте современных магазинов представлено большое количество модификаций с различными техническими характеристиками. Благодаря этому покупатели могут подобрать оптимальную конструкцию для отопления помещений компактного размера, например, гаража или жилой комнаты, и пространств большой площади (торговых центров, аэропортов, железнодорожных вокзалов).

Этапы изготовления электрической тепловой пушки своими руками

Сделать пушку, которая питается от электросети очень просто. Для этого используют  подручные средства. Итак:

  1. Вытаскиваем тэн из любого неиспользуемого электроприбора с нагревательным элементом. Идеальными вариантами являются утюги, электроплитки, бойлеры и подобные. Укорачиваем изъятый нагреватель на половину длины. Это сократит сопротивление в тэне и увеличит пропускаемую способность тока. Таким образом, мы увеличим мощность, следовательно, пушка будет греть эффективнее.
  2. Теперь необходимо подготовить корпус. Для этого используем отрезок асбестоцементной или стальной трубы на 60 -80 см. Во внутренней стороне трубы крепится спираль или нагреватель. Оставляем место для установки вентилятора.
  3. Подключаем к концам тэна электрический кабель. Для этого желательно применять трехжильный провод с сечением свыше 2,5 мм2.
  1. На этом этапе соединяем вал вентилятора с электродвигателем. Крыльчатки пропеллера должны вращаться в трубе свободно, не касаясь ее стенок. Чем свободнее они вращаются, тем выше уровень КПД теплоотдачи.
  2. Завершаем сборку надежным креплением вентилятора к концу трубы.

Вам понадобятся: листы металла, эл. катушки, проволока, и обязательно сварочный аппарат

Это один из множества способов того, как может быть изготовлена электрическая теплопушка. Самодельные устройства в принципе не являются электробезопасными. Поэтому использовать их необходимо только под присмотром. Еще одним негативным фактором является пережигание кислорода. По этой причине рекомендуется использовать тепловую электропушку в помещениях с системой вентиляции.

Частые поломки и их устранение

Распространенные неполадки, возникающие у газовых пушек, и возможные причины:

  1. Угасание пламени при отпускании кнопки принудительной подачи топлива — это может свидетельствовать о поломке датчика безопасности.
  2. Отсутствует зажигание при подаче газа – возможно, в конструкции отсутствует искра, поэтому может потребоваться регулировка пьезоэлемента.
  3. Вентилятор работает без подачи топлива – этот признак свидетельствует о неисправности электромагнитного клапана.
  4. Отсутствует возможность настройки подачи топлива во время работы устройства – скорее всего, произошел засор газовой магистрали.
  5. Во время эксплуатации появляется резкий запах угарного газа – прибору необходима чистка и настройка газопровода на тепловом генераторе. Необходимо незамедлительно выключить оборудование и ни в коем случае не продолжать его эксплуатацию.

Тепловая пушка на дровах своими руками

  • Загружается топливо в камеру горения.
  • Как только воздух нагреется, включится вентилятор, который будет подключен к патрубку нагревательной камеры горфрой.
  • Внутри баллона имеется горизонтальная перегородка, за счет того, что она воспринимает наибольшую тепловую нагрузку, воздух нагревается довольно быстро.
  • Горячий воздух, поступающий из второго патрубка, сможет обогреть любую точку помещения.

Нагнетающим прибором в этом устройстве является вентилятор, выбор которого зависит от площади помещения: для маленькой комнаты подойдет кулер, находящийся в компьютерном системном блоке. Для средних габаритов жилья можно использовать бытовые вентиляторы, расположенные в вытяжках.

  • Отрезать от баллона верхнюю часть, это нужно выполнить по сварочному шву. Для более мощной конструкции необходимо обрезать верх ниже сварочного шва. Перед этим нужно выкрутить вентиль, и чтобы оставшийся пропан не взорвался, заполнить его водой. Если этого не выполнить, то работа с болгаркой будет опасной.
  • Изготовить дополнительные детали. Вырезать из металла круг размером около 300 мм, он будет исполнять роль перегородки. Для дверок нужно выполнить обрамление в виде полоски шириной 80 мм. Если материал останется, то из него можно нарезать небольшие полосы, которые пойдут для теплообменных ребер.
  • Выполнить колосниковую решетку, подгоняя длину ее прутьев под размер баллона, затем расположить ее в нижней его части.
  • Обрезать проемы для установки загрузочной дверцы. В них вставляется обрамление дверец, они представляют собой сварную конструкцию из полос. Предварительно следует подготовить дверцы, приварив к ним петли и ручки.
  • Изготовить воздушную камеру. Подготовленный металлический круг уложить вместо отрезанной верхней части и приварить наглухо. Прикрепить в ней вентилятор и приварить ребра.
  • Установить дымоходный патрубок.

Виды

Все тепловые пушки делятся на две большие группы:

Электрические

Нагревательный элемент выполнен в виде спирали или ТЭНа.

Последний представляет собой ту же спираль, только помещенную в медную трубку, заполненную кварцевым песком.

ТЭН служит дольше, так как установленная в нем нагревательная спираль не контактирует с воздухом (нет окисления).

Нагрев происходит за счет преобразования электрической энергии в тепловую, что обусловлено высоким сопротивлением материала нагревательной спирали.

С точки зрения удобства эксплуатации электропушки являются идеальным вариантом, поскольку они:

  • не шумят,
  • не производят выхлопных газов,
  • могут менять мощность в пределах от 0% до 100%,
  • могут быть полностью автоматизированы,
  • не требуют хранения запаса топлива.

Однако, электричество — довольно дорогой энергоноситель, так что применение такой пушки, особенно мощной, может ударить по карману. К тому же, на объекте, не подключенном к сети электроснабжения, такой прибор будет бесполезным. В бытовых условиях можно отметить ограничение по мощности, так как проводка в жилых домах обычно рассчитана всего на 4,5 кВт.

Иногда тепловыми пушками называют еще и инфракрасные (ИК) обогреватели. У таких приборов нет вентиляторов — они распространяют тепло в виде излучения (на здоровье не влияет).

Главное достоинство — минимальные теплопотери, поскольку ИК-пушка греет не воздух, отдающий тепло ограждающим конструкциям, а в первую очередь непосредственно предметы. Воздух нагревается уже от них.

Горелочные

Нагрев осуществляется за счет сжигания топлива, поступающего в горелку. По виду используемого топлива такие пушки делятся на несколько разновидностей:

  1. Дизельные. Такие пушки дороги в эксплуатации, но зато они могут развивать значительную мощность, что обусловлено высокой калорийностью дизельного топлива.
  2. Газовые. К сильным сторонам этих пушек относят прежде всего дешевизну эксплуатации — газ пока является самым дешевым энергоносителем. Используется та же его разновидность, что и для автомобилей, так что заправить баллон газовой тепловой пушки можно на любой автозаправочной станции. Также эти приборы могут работать на газе природном, который поставляется по газопроводам.
  3. Многотопливные. В большинстве своем работают на отработанных маслах.

Горелочные пушки могут отличаться способом нагрева.

Дизельная тепловая пушка прямого нагрева

Существует две разновидности:

  1. С прямым нагревом. Нагнетаемый воздух смешивается с горячими газами — продуктами горения топлива. Такие пушки имеют 100-процентный КПД, но они отравляют воздух, поэтому во время их работы в помещении не должно быть людей, животных и растений.
  2. Непрямого нагрева. Продукты горения выбрасываются в дымоход, а вырабатываемое тепло сообщается нагнетаемому воздуху через теплообменник. При таком исполнении часть тепла теряется, но зато пушка может использоваться на объектах с постоянным пребыванием людей.

Горелочная пушка снабжена небольшим резервуаром для хранения запаса топлива, поэтому она, в отличие от электрической, ни к чему не привязана и может эксплуатироваться в полевых условиях.

С косвенным нагревом

Такие пушки часто называют водяными. Тепло в них не вырабатывается, а доставляется при помощи теплоносителя, обычно воды. То есть это, по сути, батарея отопления, снабженная вентилятором.

Тепловые пушки отличаются номинальной мощностью и степенью автоматизации работы. Самые «продвинутые» имеют функцию программирования.

Газовая пушка

Особенности газовых теплопушек

Газовые пушки часто применяются не только в промышленности, но и в быту, например, для обогрева дачных домиков либо гаражей. Подобные устройства уступают электрическим по мобильности, но являются более экономичными. К тому же у подобных приборов достаточно высокая мощность, показатель которой может достигать 140 кВт.

Обогреватели могут работать на природном либо сжиженном газе, однако им также необходим доступ к электросетям, поскольку функционирование вентилятора, термостата и других составных частей без электричества невозможно.

Для работы газовых теплопушек могут использоваться различные модификации природного газа:

  • голубое топливо, проходящее по магистралям;
  • бутан или пропан в специализированных баллонах.

Модели большой мощностью могут подсоединяться к газовому трубопроводу специальным шлангом, что обеспечивает их непрерывную работу. Следует учесть, что подобные агрегаты обычно бывают стационарными, поскольку их передвижение несколько затруднено.

На баллонном топливе функционируют компактные мобильные приборы. В некоторых случаях пушка подсоединяется шлангом к крупному баллону, который стоит неподвижно. В других – небольшой резервуар с газом является элементом конструкции агрегата.


Для работы переносных газовых устройств (сделанных самостоятельно или в заводских условиях) используется газ в баллонах разного типа

Во многих современных моделях газовых теплопушек предусматриваются добавочные функции, например, защита корпуса от перегрева, автоматическое отключение устройства, контроль за пламенем.

Дополнительная информация об устройстве и различных модификациях газовых пушек приведена в этой статье.

Как сделать газовую пушку своими руками — пошаговая инструкция

Зная принцип работы самой простой газовой пушки можно понять, что сделать такую же конструкию в домашних условиях самостоятельно – не составит проблем. Главное – подобрать комплектующие. В качестве корпуса можно использовать либо кусок оцинкованной снаружи трубы, диаметром от 100 мм (рекомендуется – 200 мм), а в качестве горелки подойдет любой примус (желательно – с регулировкой интенсивности подачи топлива на конфорку). Все это можно приобрести в магазине строительных или бытовых товаров.


Пример конструкции простой газовой пушки, которую можно сделать своими руками

Ещё один нюанс – это принудительная конвекция. При мощном газовом потоке устанавливать систему, которая самостоятельно будет выдувать прогреваемый воздух – не обязательно. Главное – использовать трубу не с запаянными концами, ведь в этом случае воздушный поток создается автоматически (из-за разницы температур воздуха на концах цилиндра).

Если же конвекция все же необходима, то с задней части трубы попросту устанавливается обычный бытовой вентилятор. Главное – отрегулировать частоту вращения лопастей таким образом, чтобы создаваемый воздушный поток не приводил к гашению горелки. Как правило, 200 – 300 оборотов в минуту достаточно.


Емкость из алюминия в качестве газовой пушки. Преимущество такой конструкции — высокий коэффициент теплоотдачи. Но долговечность такого варианта — спорная

Итого, для создания газовой пушки своими руками необходимо:

Шаг 1. Выбрать подходящий корпус. В идеале – стальная труба диаметром в 200 мм и длинной не менее 80 сантиметров.


Определяемся с корпусом для пушки

Шаг 2. В верхней части трубы приготовить отверстие под установку сопла с горелкой. Можно его выполнить с помощью ступенчатого сверла. Стандартный вход под сопло – порядка 25 мм (тогда можно и водопроводный кран поставить, но рекомендуется именно газовый – конструктивно они отличаются).

Монтируем отверстие под подачу газа

Шаг 3. Смонтировать горелку. Закрепляется все это на шайбе или муфте, затягивающейся снаружи трубы. Под все крепления обязательно добавляется огнеупорный герметик (автомобильный, тот, что применяется при монтаже прокладок в блоке цилиндров), чтобы избежать утечки газа и обратной тяги в камере сгорания.


Устанавливаем горелку

Шаг 4. При необходимости – смонтировать сзади трубы вентилятор. Не обязательно все делать герметичным, главное – создать направленный воздушный поток.


Вентилятор поспособствует более направленному тепловому потоку

Шаг 5. Подключить получившуюся пушку к источнику газа (пропан или метан – зависит от типа установленной горелки) и провести тестовый запуск. Автоподжога в такой системе, конечно же, не предусмотрено, так что горелку потребуется запускать вручную.


Подключив баллон с газон, производим тестовый запуск

При тестовом запуске самое главное – это убедиться в отсутствии утечки газа (перепроверить все соединения), а также в нормальном нагреве горелки (она не должна перегреваться, покрываться копотью или становиться красной).

Тестовый запуск и проверку работоспособности проводят на улице, а не в закрытом помещении. Но следует помнить, что подобные устройства – весьма опасны, поэтому без должного опыта пытаться их сделать самостоятельно – не лучшее решение. И при работе с ними рядом обязательно должен кто-то находиться, чтобы в случае возникновения какой-либо поломки немедленно отключить устройство.


Kroll P 10, обойдется дорого, но техника данного производителя очень надежна

Использовать самостоятельно изготовленные тепловые пушки именно для обогрева не следует. Они лучше подходят для быстрой просушки помещения или же для тепловой обработки поверхностей (например, для борьбы с плесенью и грибком).


В промышленных пушках в реле устанавливается фотоэлемент. Именно благодаря ему при отсутствии внутри камеры сгорания огня подача газа тоже отключается. Самостоятельно такое реле сделать тоже не составит проблем

Тепловая дизельная пушка своими руками

  • нижний бак предназначен для топлива;
  • верхнее устройство выступает камерой сгорания, которая заканчивается вентилятором.
  • Выполнить нижний корпус. Он должен находиться на расстоянии не более 15 см от верхней части. Чтобы он не перегревался, для него нужно выбрать материал с низкой теплопроводностью. Если не найдется подходящего можно взять металлический бак и обмотать его теплоизоляционным материалом.
  • Изготовить верхний корпус. Для него подойдет отрезок широкой стальной трубы. Закрепить в нем форсунку с топливным насосом. На его торцах установить защитные сетки.
  • Изготовить камеру сгорания. Ее монтаж осуществляется по центру верхнего корпуса пушки. Выполняется камера в виде металлического цилиндра, диаметр которого выбирается на 2 раза меньше, чем габариты корпуса.
  • Установить соединительную трубку, через которую будет осуществляться подача топлива и его розжиг, после нее устанавливается фильтр.
  • Приварить вертикальную трубу, сквозь нее будут выводиться продукты сгорания дизельного топлива.

Такой агрегат рассчитан на обогрев помещения площадью в 600 м2, для его заправки понадобится около 10 литров жидкого топлива.

Разнообразие тепловых пушек

Существует несколько типов классификации тепловых обогревателей.

Чаще всего их различают:

  • по конструкции ТЭНа – способ нагрева;
  • вид топлива, используемого в качестве источника тепла.

Кроме того, устройства также можно разделить по назначению на промышленные и бытовые.

Классификация метода нагрева

Хотя все тепловые пушки используются для повышения температуры окружающей среды, в зависимости от конструкции модели этот процесс может осуществляться по-разному.

Устройства прямого нагрева

В таких устройствах мощный вентилятор втягивает воздух из окружающей среды. Из-за прямого контакта с нагревательным элементом воздушная масса приобретает высокую температуру, после чего через специальное отверстие «выбрасывается» в помещение.

Такие агрегаты относительно недороги и обладают солидным КПД, но им не хватает экологичности. Все образующиеся продукты сгорания выбрасываются в атмосферу, что может быть не только неприятным, но и опасным для людей, находящихся в помещении.

Чтобы этого не происходило, помещения, в которых используются такие устройства, необходимо регулярно проветривать или, что гораздо лучше, организовать внутри них принудительную вентиляцию.

Тепловые пушки с косвенным нагревом

Такие устройства имеют более сложную конструкцию, в которой предусмотрен теплообменник, в котором тепло отделяется от вредных продуктов сгорания. Последние направляются в специальный патрубок, соединенный с дымоходом, по которому сток отводится из помещения на улицу.

Хотя такие устройства более дорогие, а их эффективность несколько ниже, чем у устройств с открытой горелкой, они по-прежнему пользуются большим спросом из-за экологичности и безопасности использования.

Конкретную модель тепловой пушки необходимо выбирать с учетом предполагаемого использования. Варианты прямого отопления подходят для обогрева больших нежилых помещений (подвалы, склады).

Если устройство предполагается использовать в помещениях, где есть люди, например, в производственных цехах, лучше выбирать модели с косвенным обогревом.

Разделение по видам топлива

По топливу, на котором работают устройства, можно выделить следующие типы тепловых пушек:

  • Электрический. Такие агрегаты экологически чистые, не сжигают кислород и не выделяют в воздух вредных веществ, поэтому их можно смело использовать для обогрева жилых комнат. Минус один: довольно высокая цена на электроэнергию.
  • Многотопливные: дизельные пушки или горные агрегаты. Эти устройства работают с отработанным моторным и гидравлическим маслом, которые нельзя очистить или использовать иным образом. Эти устройства очень дешевы, однако не рекомендуется устанавливать их в многолюдных помещениях, а также в помещениях с непростой вентиляцией.
  • Водный. Основными конструктивными элементами таких устройств являются нагреватель, вентилятор и емкость с водой. Обогрев помещений осуществляется с помощью мощной струи пара. Такие агрегаты часто используют в сельском хозяйстве, например, для поддержания комфортной температуры воздуха в теплицах или теплицах; их также можно использовать в жилых помещениях.
  • Инфракрасный. Сложные устройства, в которых тепло излучается инфракрасным излучением. Такие проекты отлично подходят для обогрева открытых пространств – их можно устанавливать на террасах ресторанов, в местах для вечеринок и в зонах отдыха.
  • Газ. Эти модели, о которых подробнее поговорим ниже, получили распространение благодаря оптимальному сочетанию качества и цены.

Часто можно встретить разделение тепловых пушек на промышленные и бытовые модели. Первые отличаются высокой мощностью, габаритами и высокой ценой, вторые – небольшими размерами, меньшим тепловыделением и доступной стоимостью.

При выборе модели важно учитывать стоимость самого устройства, цену на топливо и экологическую безопасность

Основные элементы пушки

Для начала обратимся к инженерной мысли, которая подсказывает, что тепловая пушка должна состоять из нескольких основных элементов.

Это:

  • Корпус из прочного и жаростойкого материала. Поэтому выбирается металл.
  • Горелка. Здесь может применяться упрощенная конструкция, к примеру, горелка от любого газового отопительного котла. Хотя можно использовать вариант, изготовленный своими руками.
  • Вентилятор. Для подачи кислорода и выдавливания тепла из корпуса прибора понадобится какой-то агрегат. Лучше вентилятора ничего найти не удастся. Так что можете использовать старый бытовой прибор небольшой мощности.
  • Источник подачи газа. Это может быть газовый трубопровод или газовый баллон.

Обязательный элемент, который придется сделать своими руками — это камера сгорания. Ничего сложного в этом нет, так что можно приступать к изготовлению. Вот только для проведения сборочных работ вам понадобится сварочный аппарат, работающий от сети электрического тока.

Итак, изготавливать тепловую пушку будем из трубы большого диаметра — не меньше 150 мм. Конечно, размер агрегата будет влиять на его производительность, но для такого небольшого помещения, как гараж, устройство может быть не очень крупным. Практика показывает, что мощности в 2 кВт больше чем достаточно.

Как сделать электрическую теплопушку

Это один из наиболее распространенных типов переносных тепловых обогревателей. Такая популярность обусловлена, прежде всего, простотой внутреннего устройства прибора, а также мобильностью и габаритами. Стоимость такого оборудования варьируется в зависимости от выдаваемой удельной мощности. Поэтому изготовленная электрическая тепловая пушка своими руками не нанесет особого ущерба бюджету, но при этом в конечном итоге получиться уникальный обогреватель. Его можно использовать для обогрева небольших помещений и других бытовых целей.

В связи с тем, что устройство, работающее от сети носит название пушка электрическая, необходимо иметь хотя бы базовые знания о работе электротехнического оборудования. Тепловая пушка такого типа имеет следующие уникальные отличия:

  • Она работает без открытого пламени, следовательно, риски возникновения пожароопасной ситуации сводится к минимуму.
  • Пушки, работающие от сети, имеют достаточный запас мощности, что позволяет разогреть площадь помещения за считанные минуты.
  • Любые неполадки в процессе эксплуатации устройства, связаны по части электрики, следовательно, ремонт своими руками выполняется легко и просто.

План котельной, расположения радиаторов, схема отопления

Основные расчеты мы выполнили. Теперь нужно прикинуть расположение котельной, радиаторов, емкости под топливо на плане дома и отсюда посчитать потребность в трубах для разводки отопления и необходимой фурнитуре.

Начинаем с места установки котла. Для него нужно помещение площадью не менее 6 м2, а высотой не ниже 2,5 м. В помещении обязательно должна иметься приточно-вытяжная вентиляция, а стены и полы выполнены из несгораемых материалов.

План системы отопления нужен в первую очередь, чтобы посчитать потребность в материалах

Поставить котел нужно так, чтобы с лицевой стороны и по бокам оставался проход не меньше метра. От емкости с горючим котел должен отстоять минимум на 4 м, либо отделятся от нее несгораемой стеной.

От котла в две нитки проложим трубы отопления: подачу и обратку.

Кроме труб понадобятся вентили, по два на каждый радиатор. Их задача при необходимости полностью или частично перекрывать подачу теплоносителя на радиатор. Это нужно для регулировки нагрева, либо ремонта.

Потребуется различная фурнитура — колена, тройники, переходы с пластика на металл и т.д.

Движения теплоносителя (воды или антифриза) в трубах обеспечит центробежный циркуляционный насос.

В заключение

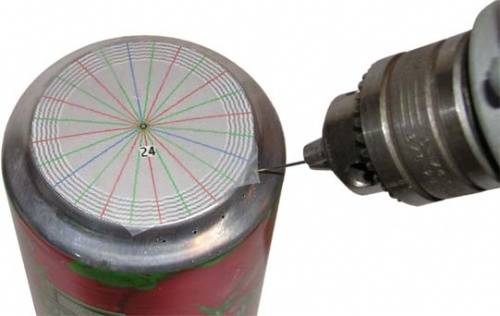

Используя несколько вы самостоятельно сможете изготовить спиртовую горелку, которая будет способна выручить вас за городом и в туристическом походе на отдыхе. Примечательно, что выполнить такое устройство вы сможете без дополнительных инструментов. Именно поэтому оно так привлекает домашних умельцев, которые часто предпочитают отдыхать за пределами города. Везти с собой такое приспособление нет никакой необходимости, достаточно будет использовать жестяные банки, которые можно подготовить и на природе. А после первого использования прибор можно утилизировать.

В магазинах снаряжения часто встречаются спиртовые горелки. Самодельная спиртовая горелка будет ни чуть не хуже, а главное что материал на ее изготовления найдется у всех. Так же есть он (материал) и на любой свалке

Такую горелку можно изготовить из подножного материала в полевых условиях и использовать там где жечь костер не желательно, например, в укрытии или, чтобы не привлекать излишнее внимание. Ведь костер видно за несколько километров

На такой самодельной горелке можно легко вскипятить себе воду для чая или бомж пакета (лапши быстрого приготовления).

Горелки можно в принципе делать из любых банок из под тушенки, кофе, сгущенки и т. д. Мы рассмотрим вариант изготовления из весьма распространенных на любой свалке:) банок из под газированных напитков (пива). Вырезаем в дне банки отверстие как на рисунке ниже.

готовое изделиесинего цвета

Неотъемлемой частью туристического похода, зимней рыбалки или охоты является приготовление или разогрев пищи. По многим объективным причинам, иногда развести костер не представляется возможным. На этот случай хорошо зарекомендовали себя газовые горелки, но, при всех преимуществах, у них есть недостатки: на протяжении всего путешествия нужно нести горелку весом около килограмма, и не менее двух баллонов, вес которых составляет в среднем 250 гр. Если поход длительный, баллонов понадобится больше. К тому же, подобные туристические приборы стоят недешево. На замену газовой хорошо подойдет походная спиртовая горелка: весит она совсем немного, количество спирта, необходимое для ее функционирования, можно даже перевозить в самолете, и сделать ее можно своими руками. К тому же, самодельная спиртовая горелка всегда пригодится в быту.

Принцип действия спиртовой горелки состоит в сгорании паров топливной смеси.

Спиртовая горелка из банки изготавливается следующим образом:

  1. Понадобятся две банки из-под консервов, кофе и т.п., кусок стекловаты и топливо. Жестяные банки нужно хорошо промыть, высушить. Затем их нужно разрезать пополам, клочок стекловаты положить на дно одной из них. Нужно сделать заглушку, чтобы вата не сыпалась, поместить сверху нее.
  2. В дне второй банки проделываются отверстия, надевается сверху первой. Они должны плотно прилегать друг к другу, по краям не должно быть щелей.
  3. По кругу верхней банки шилом нужно сделать отверстия диаметром 2 мм с расстоянием 8 мм между ними и 1,5 см от края банки. Отверстия лучше сделать такой формы, чтобы металл был немного загнут кверху. Должно получиться от 16 до 26 таких отверстий.
  4. С помощью шприца и надетой на его носик трубки внутрь заливается спирт, чтобы стекловата или другой материал пропитался им (можно положить обычную пемзу).
  5. Поджигание осуществляется так: спиртовая горелка своими руками нагревается снизу, где находится топливо, чтобы оно начало испаряться. После этого подносится зажигалка к отверстиям сверху, пары спирта начинают гореть.

В качестве топлива нужно использовать спирт не менее 96%, его можно заменить салициловой кислотой, стрептоцидом. Как показывает практика, интенсивность и длительность горения спиртовки зависит от вида топлива. Самое интенсивное горение показывает топливо из спирта, а стрептоцид и салициловая кислота менее интенсивное, но при этом длительность горения у них больше, чем у спирта. Нельзя в качестве топлива использовать бензин из-за риска его взрыва. Керосин также не подойдет из-за отсутствия фитиля. В качестве материала для спиртовой пропитки лучше использовать материалы из натуральных волокон.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
