Технология кладки дымохода из кирпича

Как сложить дымоход из кирпича своими руками

Никакой разницы между укладкой печного массива и дымоотводящей трубы нет. Используется глинопесчаный раствор и целые блоки. При выполнении расширений применяются детали размером в 3/4, 1/4, 1/8 и 1/2 от целого. Для их обработки оптимально использовать болгарку с алмазным керамическим диском. Рассмотрим ход работ.

Установка шейки

Кладка начинается с фундамента, если речь идет о коренном дымоотводе для металлической печи, например, или с верхней части теплогенератора для насадного

В любом случае очень важно соблюдать точность рядов. Элементы укладываются на раствор, слегка «утрясаются» рукой и простукиваются кирочкой

После чего обязательно контролируется горизонталь и вертикаль. Не доходя 4 рядов до перекрытия, шейка заканчивается.

Монтаж распушки

Предполагается, что толщина стенок увеличится вдвое, поскольку по нормативам расстояние от горячих газов до воспламеняемых конструкций должно составлять не меньше 250 мм. Толщина стенки шейки 125 мм, увеличить ее нужно за четыре ряда. Для этого каждый из них сдвигается на 1/8 кирпича относительно предыдущего. Делается это по схеме:

1. Внутренняя поверхность шахты складывается из элементов размером 1/8. Пространство между внешними деталями заполняется фрагментами 1/4.
2. Выполняется аналогично, но с частями 1/4 и 1/2.
3. Кладется также, но используются фрагменты 1/2 и 3/4.
4. Ряд выкладывается целыми блоками.

На этом этапе распушка должна дойти до уровня потолка. Далее выкладывают еще два или три ряда с обязательной перевязкой. После чего возвращаются к изначальным размерам кладки. Посмотреть, как выполняется распушка, можно на видео.

Видео: Дмитрий 62

Обустройство стояка

Кирпичное сооружение поднимают до уровня кровли. Обязательно отвесом контролируют вертикаль. Отклонений, даже самых небольших, быть не должно.

Формирование выдры

Чтобы правильно ее сложить, расширять стенки начинают после того, как край трубы поднялся над уровнем кровли. Выдру выкладывают в шесть рядов с отступом в каждом на 1/8 ширины детали. Для кладки можно применять цементный раствор. Учитывая, что работы ведутся на крыше, следует быть очень осторожным.

Укладка оголовка

После того, как выдра сформирована, переходят к начальному размеру постройки и поднимают ее на требуемую высоту. Затем за два ряда выкладывается последнее расширение. Первый сдвигается на 1/8, второй на 1/2.

Instagram stove40.ru

Работы на высоте должны проводиться с учетом всех требований безопасности

Что представляет собой дымоход из кирпича

Если кто-то думает, что дымоход является обыкновенной трубой, то он ошибается. Данная конструкция состоит из следующих частей:

• насадной трубы;
• распушки;
• стояка;
• выдры;
• шейки;
• оголовка.

Насадная труба является начальной конструкцией в схеме дымохода из кирпича. Располагается она поверх камина (или печи). Кладка насадной трубы производится с обязательной перевязкой каждого кирпичного ряда. Обычно для устройства насадной трубы достаточно 5-6 рядов. Единственный нюанс заключается в том, что данная часть дымохода не должна соприкасаться с межэтажным перекрытием.

После создания насадной трубы выкладывается распушка. Происходит небольшое расширение наружной части дымохода (до 25-40 см). Его внутренние размеры остаются на том же уровне. После распушки делается стояк, который занимает пространство от чердака до кровельной системы.

При устройстве выдры дымоход снова расширяется снаружи с каждой стороны приблизительно на 10-12 см. Основное предназначение выдры — защита кровли, несущих конструкций, перекрытий и чердака от попадания атмосферных осадков.

Далее сооружается шейка трубы. Технология ее кладки схожа с устройством стояка. На завершающем этапе кладки дымохода из кирпича происходит создание оголовка. Кладку расширяют, а поверх нее устанавливается дефлектор или металлический колпак.

Классический дымоход

Рассмотрим конструктивные элементы классического дымохода.

Устройство классического дымохода

Нижняя часть

От верха печки до дымовой задвижки (шибера). Принимает очень горячие газы, для канала можно использовать шамотные кирпичи. Шибер лучше купить готовый в магазине, нет возможности – делайте самостоятельно. Магазинные конструкции надежнее, они изготовлены из ковкого чугуна и не деформируются по время нагрева. Стальные шиберы могут деформироваться в результате отпуска стали. Деформированный шибер подклинивает в пазах, открытие/закрытие затрудняется. Для кладки нижней части дымохода рекомендуется использовать раствор глины без добавления цемента.

Стальной шибер в кирпичной печи

Распушка

Выполняет две задачи: повышает устойчивость дымохода к ветровым нагрузкам – упирается в балки перекрытия. Кроме того, увеличенные размеры распушки служат противопожарной защитой деревянных конструкций.

Распушка трубы

Стояк

Часть дымохода от распушки и до выдры. Самый длинный участок, во время кладки нужно соблюдать вертикальность положения всех рядов.

Кладка стояка дымохода

Выдра

Специальное утолщение над покрытием крыши. Традиционные дымоходы изготавливаются без использования современных методов герметизации выхода над крышей, увеличенные размеры выдры исключают попадание естественных осадков на чердак бани. Для улучшения изоляции по периметру выдры можно прибить листы оцинкованной стали.

Выдра

Шейка и оголовок

Длина шейки зависит от угла наклона и типа крыши, конкретные размеры учитывают все особенности строения. Высота шейки оказывает влияние на стабильность тяги вне зависимости от силы ветра.

После того как шейка сформирована, можно выкладывать оголовок

Оголовок – декоративный элемент дымохода.

Варианты оголовков дымохода

Защитный колпак

Предохраняет попадание дождя и снега в дымовой канал. Есть еще одна функция у колпака. Если печкой бани длительное время никто не пользуется, то птицы могут свить в канале гнездо – дымоход придется чистить. Для предотвращения таких ситуаций рекомендуется закрывать выход металлической сеткой.

Устройство козырька на дымоход

Мы можем дать только приблизительные размеры каждого элемента дымохода, более точные параметры нужно рассчитывать с учетом архитектурных особенностей печи и бани.

Расчёт параметров дымохода

Основа для расчёта высоты и диаметра дымохода — показатель мощности.

На работоспособность котла или печи прямое влияние оказывает высота дымовой трубы. Для бытовых приборов она составляет 5 м. Эта характеристика предусмотрена требованиями СНиП для печей жилых домов. Измерение выполняется от колосника устройства до колпака. При меньшей высоте естественная тяга в печи не обеспечит эффективного горения топлива, она будет дымить и не вырабатывать оптимального количества тепла. Однако возможность наращивания высоты ограничена. Испытывая естественное сопротивление стенок трубы, воздух будет замедлять движение при чрезмерной длине канала, что также приведёт к снижению тяги.

Правила подбора длины дымохода

Для частного дома расчёт высоты дымохода основывается на определённых правилах:

1. Труба должна быть не менее 5 м.
2. Превышение концовки дымохода над условно плоской крышей не менее, чем на 50 см.
3. Для скатной крыши труба, ось которой находится не далее 1,5 м от конька, а если есть надстройки, то от их высшей точки, величина превышения составляет 0,5 м.
4. Когда расстояние до конька 1,5–3,0 м, конец трубы должен находиться не ниже, чем уровень конька.
5. При выведении дымохода на расстоянии более 3 м от конька, в частности, при наружном монтаже, угол между уровнем горизонта и условной прямой между коньком и концом трубы должен составлять не менее 10 градусов.

Высота трубы зависит от её расположения

Расчёт сечения дымохода

Приведённый ниже порядок определения величины канала справедлив для круглого сечения. Оно является оптимальной формой, поскольку дымовые газы не движутся монолитной прямой струёй, а происходит завихрение потока, и они движутся по спирали. В прямоугольных каналах образуются завихрения по углам, тормозящие перемещение газов. Для расчёта величины сечения полученный результат следует умножить на 1,5.

Вам понадобятся следующие исходные данные:

1. Мощность печи, то есть количество тепла, вырабатываемого устройством в единицу времени при полной загрузке.
2. Температура дымовых газов на выходе из топки, обычно принимается в пределах 150–200 градусов.
3. Скорость движения газов по каналу (составляет 2 м/сек).
4. Высота дымохода.
5. Величина естественной тяги (составляет 4 МПа на 1 м дымового канала).

Очевидна зависимость размера сечения дымохода от объёма сжигаемого топлива.

Дым не движется по прямой линии

Для выполнения расчёта нужно воспользоваться преобразованной формулой площади круга: D2 = 4 x S * Пи, где D — диаметр дымового канала, S — площадь сечения, Пи — число пи, равное 3,14.

Для расчёта площади сечения нужно определить газовый объём в месте их выхода из печи в дымоход. Эта величина вычисляется в зависимости от объёма сгорающего топлива и определяется из соотношения Vgas = B х Vtop х (1 + t / 273)/ 3600, где Vgas — объём газов, B — количество сжигаемого топлива, Vtop — табличный коэффициент, который можно узнать в ГОСТ 2127, t — температура газов на выходе из печи, обычно принимается значение в пределах 150–200 градусов.

Площадь сечения определяется отношением объёма проходящих газов к скорости его движения, то есть по формуле S = Vgas/W. В окончательном варианте искомая величина определяется соотношением D2 = Vgasx4/ПихW.

Произведя необходимые вычисления, получите результат — диаметр дымохода должен составлять 17 см. Это соотношение справедливо для печи, в которой за час сгорает 10 кг топлива при его влажности 25%.

Расчёт составляется для случаев, когда используются нестандартные отопительные агрегаты. Если же мощность устройства известна, достаточно применить рекомендованные специалистами параметры дымохода:

• для устройств мощностью до 3,5 квт — 140 х 140 мм;
• при 3,5–5,0 квт — 140 х 200 мм;
• при мощности 5,0–70 кВ — 200 х 270 мм.

Для дымоходов круглого сечения его площадь не должна быть меньше расчётной величины прямоугольного.

Раствор для кладки дымохода

Очень многие думают, что если необходимо делать раствор для кладки, значит, необходим цемент. В принципе, это верно, но только не для строительства дымохода. Специалисты утверждают, что лучшая смесь для строительства дымохода – это соотношение в равной пропорции глины и песка. А вот бетон совершенно не подходит для этого строительства.

Как сделать смесь для кладки дымохода

1. Для кладки дымохода должна быть использована такая глина, которая добывалась с полуметровой глубины.
2. Песок лучше всего использовать речной.
3. Глина должна быть чистая, без примесей и мусора.
4. Песок, как и глину, необходимо тщательно просеять.
5. Сито, через которое необходимо просеять песок и глину, должно иметь отверстия не более пяти миллиметров.
6. За несколько суток для кладки дымохода, глину нужно замочить в воде и тщательно перемешать.
7. Соотношение песка и глины в растворе должно быть 2:1, то есть, две части песка и одна часть глины.
8. Песок и глину залить в специальной емкости водой в соотношении 1:4.
9. Раствор должен хорошо настояться, поэтому желательно замочить его с вечера.
10. Когда смесь настоится и глина раскиснет, необходимо очень тщательно размешать раствор, чтобы не было комков – до консистенции сметаны.
11. Мешать раствор можно вручную, а можно использовать электродрель с насадкой «миксер».
12. Качество раствора – это залог крепкого и надежного дымохода.

Как устроен дымоход

Кирпичный дымоход состоит из нескольких частей, расположенных внутри и снаружи помещения. Стенки трубы, соприкасающиеся с перекрытиями, должны быть максимально утолщены. Это требуют правила пожарной безопасности. Выходя за пределы кровли, кирпичи стенок должны перекрывать отверстие в крыше.

Схемы всех дымоходов из кирпича примерно одинаковы. Рассмотрим основную, классическую:

1. Металлический колпак (зонт). Изготавливается в различных видах и формах. Предназначен для защиты от проникновения атмосферных осадков, пыли и грязи в трубу. Крепится к выступающим частям оголовка.
2. Оголовок. Состоит из выступающих кирпичей. Защищает шейку трубы от капель, стекающих по защитному зонту.
3. Шейка трубопровода.
4. Гидроизолированная поверхность выдры. Предназначается для отвода попавших на шейку осадков. Чаще всего изолируется цементным слоем.
5. Выдра. Часть трубы с утолщенными стенками. Располагается в месте прохода дымохода через кровлю. Более толстые стенки регламентированы правилами пожарной безопасности, они защищают утеплитель и прочие горючие слои кровельного пирога от перегревания.
6. Кровля;
7. Обрешетка;
8. Стропильная система;
9. Стояк. Находится в чердачном помещении.
10. Распушка. Часть трубы по принципу действия схожая с выдрой. Имеет такие же толстые стенки, защищающие от перегревания перекрытие между жилым помещением и чердаком. Иногда вместо распушки монтируется металлический ящик, наполненный сыпучими негорючими материалами (песок и тп). Толщина этого защитного слоя- 100-150мм.
11. Перекрытие;
12. Изоляция. Чаще всего изготавливается из асбеста. Служит для защиты деревянных балок перекрытия от перегрева;
13. Дымовая заслонка (задвижка). Позволяет регулировать отвод продуктов горения.
14. Шейка трубы, соединяющая печь с дымоходом.

https://youtube.com/watch?v=ZhX1sEAVRRI

Не всякий кирпич годится для трубы

Для обустройства вытяжной трубы годится не всякий кирпич. Качественный материал не должен растрескиваться от температурных перепадов внешней среды и разрушаться от неблагоприятных атмосферных воздействий. Он должен хорошо сопротивляться сильному нагреву и противостоять агрессивным химическим веществам.

Должна быть обеспечена защита от возгорания близлежащих элементов строительной конструкции.

• Качественный кирпич первого сорта отличается ярко–красным цветом. Его грани и ребра не имеют нарушений, при ударе кирпич издает звонкий стук.
• Недостаточно обожженный кирпич второго сорта имеет пористую структуру, обладает бледно–оранжевым цветом, издает глухой звук при ударе. В нем могут присутствовать выкрошенные поры и раковины.
• Чрезмерно обожженный кирпич третьего сорта имеет плотную структуру. Отличается хорошей прочностью на сжатие, но легко разрушается при ударных нагрузках. Обладает темно–красным цветом, очень звонким звуком при ударе по нему и характеризуется высокой теплопроводностью. Морозостойкость отсутствует.

Для возведения дымоходной трубы специалисты рекомендуют использовать кирпич первого сорта. Стройматериал второго сорта применять не следует по той причине, что он не подходит по техническим характеристикам. Фундамент и надсадную трубу можно выполнить из третьесортного кирпича. Металлическую печь также возможно снабдить кирпичным дымоходом.

Монтаж сэндвич системы для отвода дыма

Перед установкой конструкции необходимо тщательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно нужно выполнить все мероприятия по предотвращению возникновения пожара во время эксплуатации дымохода.

Перед покупкой необходимо просчитать все материалы, с учетом особенности планировки дома

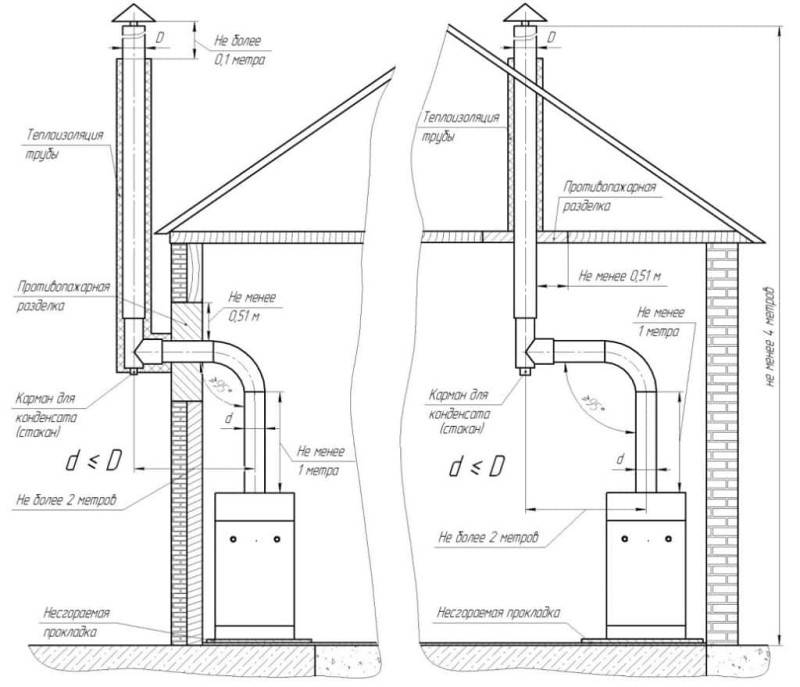

Схема монтажа сэндвич дымохода

Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.

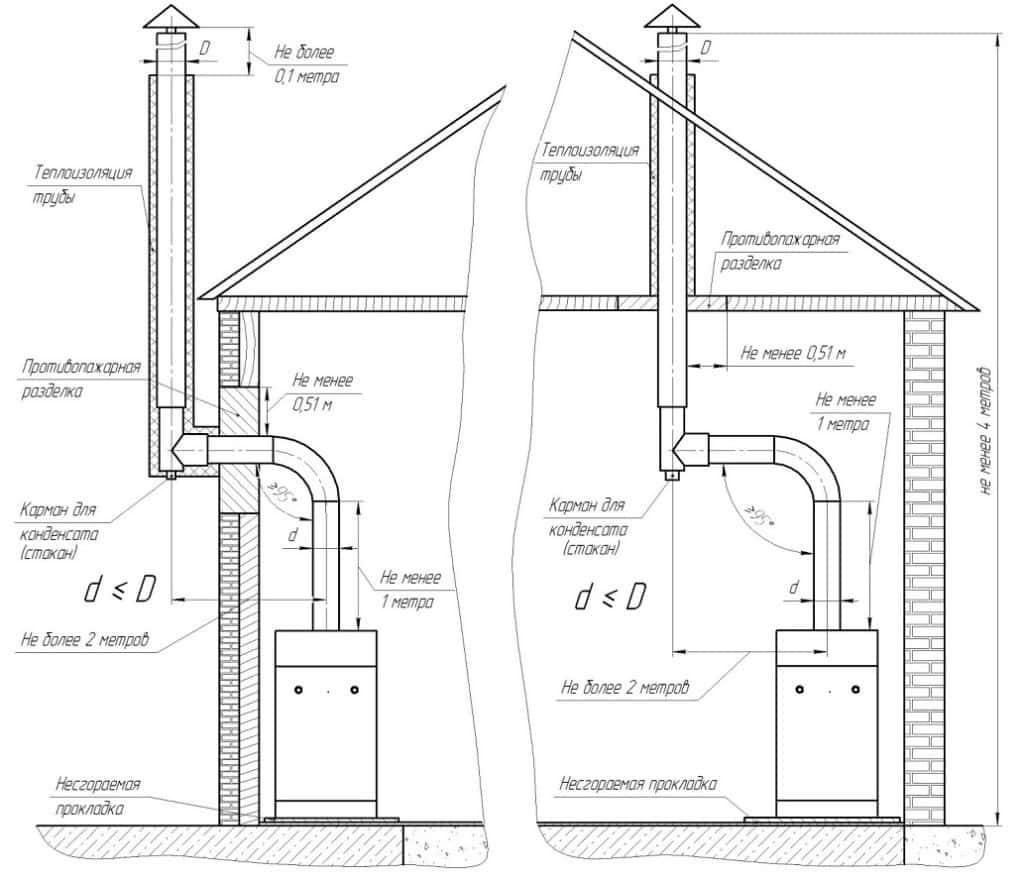

Рисунок — Схема монтажа

Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.

Шаг 1 – сборка элементов дымоходной трубы

Установка конструкции всегда начинается снизу вверх. Сэндвич дымоходы запрещено подключать непосредственно к отопительному устройству.

К отопительному прибору никогда не присоединяют элемент сэндвич дымохода — сначала устанавливают одностенную трубу или адаптер

Сначала устанавливают специальный адаптер или одностенную стальную трубу длиной от полуметра.

Если запланировано выводить трубу сразу в стену, то монтируют горизонтальный отвод с небольшим уклоном 2°.

Адаптер предназначен для соединения разных участков дымоходной системы — одностенной и сэндвич трубы

Участок из не утепленной трубы может быть коротким, или длинным, если рассчитывают на большую отдачу тепла. Расположенные вблизи него стены и конструкции обязательно защищают экраном или кожухом.

Устанавливают его «по дыму», то есть, одевают сверху на патрубок отопительного устройства и дополнительно защищают стык жаростойким герметиком.

Сборка «по конденсату» не дает каплям влаги проникнуть внутрь системы утепления, из-за чего существенно снижаются его изоляционные свойства

К отопительному прибору элемент сендвич дымохода может присоединяться через адаптер — двухконтурную трубу, нижняя часть которой устанавливается «по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что исключит его просачивание и убережет от повреждения теплоизоляционного слоя.

Места абсолютно всех стыков скрепляют муфтами. Возле каждого стыка устанавливают хомут, предназначенный для крепления системы к стене.

Шаг 2 – прохождение потолочных и стеновых перекрытий

Даже тот факт, что сэндвич дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно сильно нагреваться. Поэтому запрещается размещать их без дополнительной изоляции вблизи возгораемых материалов (дерева, пластика и т. д.).

Места стыков сэндвич труб для дымоходов при их установке и эксплуатации не должны совпадать с проходом в перекрытии или стене.

Свободное пространство между перекрытием и трубой заполняют не возгораемой и не поддерживающей горение базальтовой ватой

Диаметр отверстия в стене или потолочном перекрытии прорезают на 250 мм больше, чем диаметр наружной трубы.

Делают его округлой или прямоугольной формы. В свободное пространство закладывают жаропрочный материал, который скрывают декоративными пластинами.

Узел прохода жаропрочный, он предотвращает деформацию дымохода при смещении конструкции здания — усадке, влажной и температурной деформации

Для прохождения через перекрытие и, особенно, через легко возгораемые материалы используют также специальный узел прохода. Между наружным контуром и внутренней поверхностью узла оставляют воздушный зазор.

При прохождении перекрытия или стены из слабо воспламеняющегося материала, можно использовать вместо узла прохода разгрузочную платформу. Она будет играть роль дополнительной опоры.

Шаг 3 – прохождение системы через кровлю

При выводе дымоходной трубы сквозь кровлю, нарушается ее герметичность. Чтобы укрепить трубу, отгородить ее от воспламеняемых элементов крыши и устранить возможность протечек в кровельном покрытии, используют специальные приспособления: конусные крызы, силиконовые уплотнители.

Эти детали имеют стандартизированные углы наклона, выбирают их, учитывая параметры кровли.

Силиконовый уплотнитель – мастер флеш значительно упрощает работы и помогает создать надежную защиту от протечек

Дымоход из кирпича: за и против

Большая распространенность подобных каналов связана со следующими их характеристиками:

хорошая термоустойчивость, о которой уже шла речь; во время эксплуатации печи или камина температура продуктов горения достигает 750 °С, поэтому, выбирая материал для их возведения, лучше остановиться на шамотном кирпиче: он способен выдержать температуру до 1000 °С;
высокий КПД, обусловленный хорошей теплопроводностью;
привлекательный внешний вид законченного дымохода, что особенно важно при желании сохранить единый стиль строения.

Тем не менее у обустройства кирпичом есть и свои минусы:

1. За счет того, что углы конструкции создают вихревые потоки, выведение продуктов горения оказывается затруднено.
2. Постоянное влияние коррозионно-активных сред и колебания температур является причиной образования конденсата, который со временем может разрушить дымоход, сложенный из красных брусков.
3. Несовершенство стенок отводящей конструкции обуславливает оседание сажи на неровной поверхности, а значит, сокращается рабочее пространство. Постепенно это ухудшает тягу.

У кирпича, как и у любого другого материала, есть как сильные, так и слабые стороны, без учета которых приступать к работе не стоит. Тем не менее на сегодняшний день именно этот материал выбирают чаще других.

Виды и конструкции стальных дымоходов

Дымовые трубы производятся из следующих типов стали:

• Легированной (с эмалевым покрытием и без).
• Зеркальной нержавейки.
• Оцинкованной.

Стальные дымоходы бывают 2 моделей:

Одностенные (однотрубные). Простые жёсткие или гибкие гофрированные трубы и фасонные элементы к ним толщиной в одну стенку (0,5 – 1,5 мм) способны выдерживать нагрев до 1100⁰C. Преимущественно используются в качестве вкладышей в кирпичные дымоходные шахты. Могут выступать и в роли самостоятельного конструктивного элемента, однако в данном случае потребуется проведение дополнительных работ по их термоизоляции и утеплению.

Двустенные (двухтрубные). Так называемые сэндвич-дымоходы или коаксиальные состоят из двух труб разного диаметра и, как правило, разного уровня термоустойчивости, вставленных одна в другую.

Пространство между ними заполняется огнестойким изоляционным материалом (чаще всего базальтовой минеральной ватой), выполняющим несколько функций:

1. Утепление трубопровода при его размещении на улице.
2. Предотвращение образования конденсата.
3. Обеспечение нормального уровня тяги.

Отличаются более длительным периодом эксплуатации, а также самобытностью и эстетичностью, что избавляет от необходимости их закрытия декоративным кожухом.

Различаются дымоходы и по типу конструкционного решения:

Расположение дымоходного контура внутри или снаружи помещения. Размещение дымоотвода в доме более трудоёмкий процесс, предполагающий его прокладку сквозь перекрытия и вывод через кровлю. Во многом такая концепция оправдана большим коэффициентом теплосбережения, возможностью обустроить самую простую и более эффективную прямую строго вертикальную конфигурацию. Однако этот способ самый пожароопасный, кроме того труба съедает полезную площадь в комнатах, через которые она проходит.

Вывод трубы на улицу через отверстие в стене дома и крепление к фасаду посредством кронштейнов существенно снижает индекс пожароопасности. Однако в данном случае потребуется проведение дополнительных работ по утеплению контура, а в районах с сильными морозами возникает необходимость строительства внешней кирпичной шахты в качестве комплементарного утепляющего кожуха.

По углу наклона контура на: прямостоящие (строго вертикальные), наклонные и содержащие горизонтальные участки. Самой эффективной признаётся первый вариант. Наклоны и горизонтальные плоскости ухудшают тягу в контуре, поэтому их установка должна осуществляться в строгом соответствии со строительными нормативами.

По форме дымоходы могут быть круглыми, овальными, квадратными и прямоугольными. Наилучшим считается круглое сечение, обладающее превосходными аэродинамическими характеристиками. Квадратные и прямоугольные форматы способствуют снижению скорости движения воздушной массы внутри контура из-за образования в углах завихрений. Кроме того именно по углам откладывается большее количество сажи.

Конструкция печной трубы на крыше из кирпича

Кирпичная дымовая труба состоит из нескольких частей, рассмотрим пример насадной:

• Колпак. В основном делается из металла. Он препятствует попаданию снега, дождя и грязи в систему дымохода. Часто служит как украшение.
• Оголовок. Выступающая часть кирпичей, которая предотвращает потеки дождевых капель по стволу трубы, выполняет декоративные функции.
• Шейка. Длинна и наклон шейки зависит от изгиба крыши. Высота трубы на крыше влияет на мощность тяги.
• Выдра. Выдра выполняет несколько функций. Она увеличивает стойкость к ветровым нагрузкам. Увеличенные диаметр выдры выполняет функцию теплоизоляции между кровлей и дымоходом. Для герметизации шва между кровлей и выдрой используют специальные герметики или оцинкованные листы.
• Стояк трубы самая длинная часть дымохода, соединяющая распушку с выдрой.
• Распушка, как выдра, утолщенная часть дымохода. Она располагается в перекрытии между комнатой и чердаком, защищая балки перекрытия от перегрева. Иногда вместо распушки, устанавливают металлический контейнер с теплостойкими материалами (песком, керамзитом).
• Вся нижняя часть дымохода подвергается повышенным тепловым нагрузкам, поэтому для проведения каналов оптимально взять огнестойкий (шамотный) кирпич. Дымовая задвижка позволяет регулировать поступающий воздух, её делаю из металла (но такую задвижку может согнуть под действием температур) или выкладывают из кирпича.
