Стальные панельные радиаторы отопления
Следующая разновидность – это стальные панельные радиаторы отопления. Они отличаются своим внешним видом, действительно напоминая металлическую панель. Методика их производства крайне проста – берутся два металлических листа особой формы, которые свариваются вместе и образуют панель с каналами. Через эти каналы протекает теплоноситель, передавая тепло в помещения.
Отличия в типах трубчатых приборов отопления и их размеры.
Подключение данных радиаторов осуществляется снизу или сбоку – на выбор покупателей в продаже имеются батареи любых разновидностей. Для того чтобы увеличить теплоотдачу, производители увеличивают количество панелей в одном устройтсве до двух или до трех штук, а также дополняют отопительные приборы оребрением (конвекторами). В результате возрастают тепловая мощность оборудования и эффективность обогрева – радиаторы не только излучают тепло, но и обеспечивают конвекцию воздуха в обогреваемых помещениях.
На выбор покупателей представлены следующие типы панельных радиаторов:
- 10 – однорядные модели без оребрения;
- 11 – однорядные модели с оребрением;
- 12 – двухрядные радиаторы с одним оребрением;
- 20 – двухрядные радиаторы без оребрения;
- 21 – двухрядные модели с одним оребрением и крышкой с вентиляционными отверстиями;
- 22 – два ряда панелей и два конвектора;
- 30 – простые трехрядные модели радиаторов;
- 33 – трехрядные радиаторы с тремя конвекторами.
Оребрение (конвекторы) обеспечивает обогреваемые помещения дополнительными порциями тепла. Но многие ругают эти внутренние ребра, так как на них оседает пыль, а удалять ее оттуда очень неудобно.
Некоторые напольные модели могут наделяться четырьмя и даже пятью рядами панелей, что значительно увеличивает их теплоотдачу при небольших собственных габаритах.
Чем больше рядов в устройстве, тем быстрее прогреется помещение, где он установлен.
Многорядные панельные стальные радиаторы отопления состоят из нескольких греющих панелей, объединенных в единое целое с помощью металлических распределительных трубок-коллекторов. Высота этих отопительных приборов варьируется от 400 до 3000 мм, ширина – от 300 до 900 мм. Столь большой выбор позволяет реализовать любые задачи по обогреву жилых, офисных, административных помещений.
Достоинства панельных радиаторов отопления:
- высокая теплоотдача – по этому показателю они приближаются к алюминиевым моделям;
- большой модельный ряд – панельных приборов в продаже очень и очень много;
- небольшой внутренний объем – это способствует уменьшению расходов на обогрев, так как отопительному котлу нужно тратить меньше электроэнергии на прогрев всей системы;
- приличный внешний вид – выглядят они значительно лучше, по сравнению с чугунными батареями;
- наличие напольных и встраиваемых моделей – для особых случаев.
Не обошлось и без недостатков:
- отсутствие стойкости к гидроударам – если в отопительной системе произойдет гидроудар, то такие устройства отопления могут вспучиться и лопнуть (это объясняется использованием слабой контактной сварки при изготовлении панелей);
- узкий просвет – за счет этого панельные радиаторы могут засориться;
- низкая прочность конструкции – использование тонких металлических листов не дает хорошего запаса надежности.
Таким образом, панельные радиаторы отличаются некоторой хлипкостью – они требовательны к давлению в системе и могут не вынести неаккуратного обращения.
Хотите создать в доме или в офисе изысканный интерьер? Тогда мы советуем присмотреться к трубчатым или алюминиевым радиаторам – они обладают более приличным внешним видом. Также мы не рекомендуем использование панельных радиаторов в централизованных системах отопления и в системах с плохим качеством теплоносителя.

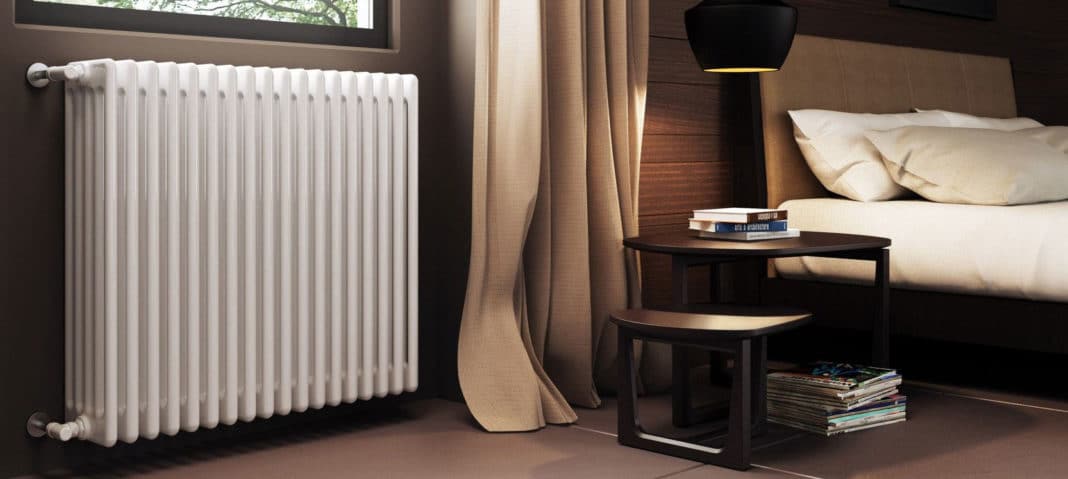

Что представляют собой трубчатые радиаторы
Название этого вида батарей говорит само за себя – основу их составляют металлические трубки, соединенные коллекторами. Эти трубки и являются теплоотдающими элементами, как ребра у чугунной или пластины у биметаллической модели. Для соединения деталей между собой используется сварка. В самых качественных моделях швы выполнены при помощи лазерной технологии. Это обеспечивает надежность изделию.
Стальной трубчатый радиатор
Изготавливаются они из разных металлов:
- Сталь. Самые распространенные трубчатые батареи делаются именно из стальных заготовок. Этот материал способен выдерживать сравнительно высокое давление (10-15 атм.), небольшие гидроудары, является долговечным. Кроме того, такую поверхность легко чистить от пыли, а при желании можно быстро обновить, нанеся свежий слой краски.
- Медь.Трубчатые радиаторы из этого металла встречаются нечасто, так как в сравнении со стальными довольно дороги и не настолько устойчивы к перепадам давления.
- Биметалл. В таком варианте батарея имеет вид стальных трубок, заключенных в корпус из алюминия.
- Алюминий. Редкие, не очень востребованные экземпляры, подходящие только для домов с автономным отоплением с низким давлением в системе.
Алюминиевый трубчатый радиатор

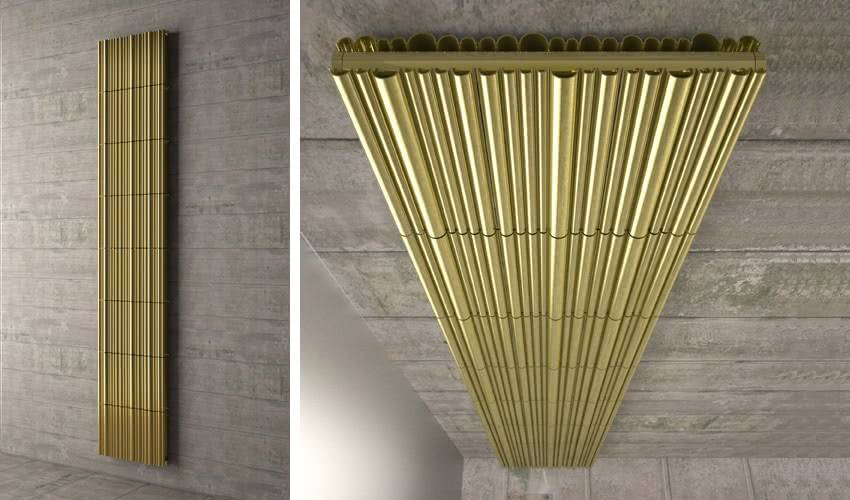

Форма радиаторов бывает любая – от стандартных прямых моделей до причудливо изогнутых, трубки могут располагаться вертикально или горизонтально, длина их тоже варьируется.
Обзор производителей
Представленный ассортимент радиаторов трубчатого типа довольно большой. С положительной стороны зарекомендовали себя модели, изготовленные российскими производителями, поскольку подобные проборы выпускаются с учетом специфики качества воды, перепадов давления и ряда других нюансов, присущих нашему региону.
В перечне товаров иностранного производства, стоит остановить свой выбор на радиаторах немецкого, турецкого или же итальянского производства.
Отопительные конструкции от чешских компаний примечательны невысокой стоимостью, а также высоким уровнем качества реализуемых товаров. Отличительной чертой продукции считается специальная система, предполагающая установку в радиаторы термостатических вентилей, за счет которых осуществляется настройка температуры, значения которой были указаны ранее. Стоит отметить весьма популярный чешский бренд радиаторов Isan Atol.
В специализированных магазинах можно встретить продукцию турецких производителей, которые специализируются на выпуске стальных радиаторов. Продукция имеет доступную стоимость, кроме того, большая часть компаний осуществляет свою деятельность по лицензии популярных европейских фирм, благодаря чему выпускаемые отопительные приборы полностью соответствуют европейским стандартам качества, что ставит их в один ряд с устройствами российского производства.
Батареи, которые изготавливаются в Польше, относятся к продукции средней ценовой категории, производственные мощности, которые специализируются на выпуске отопительных устройств, в ходе работ используют новейшее оборудование, а также многолетний опыт, что положительно сказывается на качестве готовой продукции. Большая часть радиаторов, выпускаемых польскими компаниями, представлена на рынке именно биметаллическими моделями. Среди популярных брендов можно выделить компанию Termica.
Компании Dia Norm и Zehnder – популярные немецкие производители трубчатых стальных радиаторов.
Кроме того, именно немецкие организации активно занимаются изготовлением и реализацией приборов, которые стоит отнести к модельному ряду нестандартных радиаторов. Например, продукция Zehnder представлена на рынке в более чем 700 цветовых решениях. Однако к недостаткам таким изделий стоит отнести их высокую стоимость.
Существует отопительная продукция совместного производства, например, большой популярностью пользуются товары компании Arbonia. Как отмечают потребители, швейцарско-германские радиаторы имеют привлекательное внешнее оформление, неплохие эксплуатационные характеристики для России, а также вполне доступную стоимость товаров.
В списке лидеров, относительно технических характеристик отопительных устройств, стоит выделить итальянскую продукцию для систем обогрева помещений. Единственным минусом этой продукции является ее полное соответствие европейским нормам эксплуатации, что не всегда приемлемо для российского потребителя. Однако простота монтажа и высокий уровень эффективности отопительных приборов, делают их очень популярными.
Среди востребованных итальянских брендов стоит выделить продукцию компании Royal Thermo, которая имеет положительные характеристики, которые касаются качества, ухода и эксплуатационного срока приборов. К недостаткам все же стоит отнести дороговизну итальянской отопительной продукции.
Purmo – радиаторы из Финляндии, которые изготавливаются в большом ассортименте размеров, а также вариантов подключения и монтажа. Кроме стандартных моделей, компания занимается изготовлением устройств по индивидуальным размерам и эскизам, цена на такие приборы будет немного выше, чем на обычную продукцию.
Трубчатые радиаторы китайского производства относятся к продукции экономкласса. Однако небольшая стоимость никак не отражается на качестве товаров, поскольку батареи отличаются устойчивостью к агрессивным веществам, которые содержатся в воде, а некоторые фирмы специализируются на выпуске приборов, которые адаптированы под нужды российских потребителей.
Стальные радиаторы: два вида и их особенности
Стальные приборы отопления подразделяются на пару основных видов: панельные и трубчатые. Разберёмся в особенностях их устройства и технических характеристиках:
Стальные радиаторы отопления: характеристики и виды панельных моделей
Панельные приборы изготавливаются способом штамповки. В процессе работы станок делает две заготовки в зеркальном отображении, которые впоследствии соединяются сваркой. В этих деталях заранее делаются каналы с вертикальным направлением, в которых потом и будет циркулировать теплоноситель.
ФОТО: allkharkov.infoКаждый радиатор дополнительно оснащён конвектором с п-образными рёбрами
Панельные конструкции способны выдерживать температуру теплоносителя до 100ºС, так что стандартные показатели в системах отопления в 70ºС они переносят без проблем. Предельная нагрузка давления для таких устройств – 10 бар, более высокие показатели способны разорвать сварочные швы. Поэтому опрессовка перед отопительным сезоном, которая проводится в многоквартирных домах порой с повышением давления до 15 бар, может вывести ваши радиаторы из строя.
ФОТО: mojdominfo.ruДля защиты в таких ситуациях в системе встраиваются специальные редукторы, которые выполняют роль предохранительных клапанов и сохраняют стабильные показатели давления в вашем контуре
Статья по теме:
Чем больше панелей в каждой батарее – тем выше её способность согревать помещение. Панельные стальные батареи могут иметь различия о высоте и ширине, так что не сложно подобрать модель под ваши условия установки.
Вы можете встретить в продаже разные маркировки таких радиаторов, и вот что они обозначают:
- 10 – это панели без конвектора, состоящие из одного ряда. При отсутствии конвектора устройства не накапливают домашнюю пыль и рекомендуются для установки в детских комнатах и учреждениях здравоохранения;
- 11 – радиатор из одной панели и конверторного ряда, закреплённого на обратной стороне. Накапливают пыль на задней стенке, так что периодически потребуется прочищать пазы с помощью мощного пылесоса;
- 20 – две стальные панели без конвекторов – вот из чего состоят такие батареи. Дают двойную теплоотдачу, легко очищаются во время уборки;
- 21 – как вы уже догадались, здесь присутствуют две стальные панели и один конвектор, который располагается между ними. Вся конструкция прикрывается решёткой;
- 22 – две стальных панели и два конвектора, приваренных к ним. Присутствует общая решётка и боковые стенки;
- 30 – три панели без конвектора с боковыми стенками и решёткой;
- 33 – самые широкие батареи, состоящие из 3 панелей и 3 конвекторов. Могут иметь общую толщину до 17 см.
ФОТО: allremont59.ruТакие панели легко протирать во время уборки
Статья по теме:
Чем отличаются трубчатые стальные батареи
Трубчатые батареи тоже штампуют на производстве, но они по внешнему виду и конструкции отличаются от панельных. Такие устройства состоят из параллельных трубок, зафиксированных в вертикальном положении и соединённых коллектором.
ФОТО: images.ru.prom.st.Трубки имеют толщину материала в полтора-два миллиметра
Считается, что теплоотдача у трубчатых батарей гораздо выше, чем у панельных, но и цена таких приборов тоже отличается. У трубчатых моделей присутствуют отводки для бокового или нижнего подсоединения к системе.
Эти конструкции могут выдержать повышение температуры до 120ºС и способны противостоять краткосрочному повышению давления до 15 бар.
Технические характеристики стальных панельных радиаторов
Основными техническими параметрами панельных радиаторов являются рабочее давление, тепловая мощность и рабочая температура.
Рабочее давление стальных панельных радиаторов
Есть две разновидности стальных панельных радиаторов: с рабочим давлением 7-8 бар и рабочим давлением 10 бар. Испытательное давление выше рабочего на 2-3 бара. Стальные панельные радиаторы с рабочим давлением 7-8 бар повсеместно распространены в Европе, но в России доминируют стальные радиаторы с рабочим давлением 10 бар, которые специально производят для российского рынка. Рабочее давление в системе отопления малоэтажных домов (до 5 этажей) не превышает 4 бар (атмосфер), а в типовых девятиэтажных домах составляет 5 – 7 бар.
В Западной Европе преобладает малоэтажная и среднеэтажная застройка, что объясняет пониженные требования к рабочему давлению стальных панельных радиаторов. А в России панельные радиаторы часто используют в высотной застройке, где рабочее давление может составлять 7-10 бар.
Тепловая мощность радиатора, также называемая теплоотдачей.
Это основной параметр для отопительного прибора, который показывает какое количество тепловой энергии отдает радиатор в определенную единицу времени. Тепловая мощность выражается в ваттах.
Значение тепловой мощности зависит как от конструктивных особенностей (шаг оребрения конвективными панелями) и типоразмера прибора, так и от теплового режима эксплуатации радиатора. Согласно с ЕС нормой EN442 стандартным является тепловой режим 75/65/20. Что означает: 75 С – температура воды поступающей в систему отопления, 65 С- температура обратной воды, 20 С – температура воздуха в помещении.
Если параметры системы отопления отличаются от стандартного теплового режима 75/65/20, то потребуется пересчет тепловой мощности панельного радиатора. Для этого можно воспользоваться таблицами производителей, корректировочными коэффициентами или по формуле пересчета. Чем ниже параметры температурного режима, тем более мощные потребуются радиаторы и наоборот;
Максимальная рабочая температура
Этот параметр является стандартным для всех производителей и составляет 110 °C, что не позволяет использовать эти отопительные приборы в паровых системах отопления.
Установка и подключение радиаторов трубчатого типа
Трубчатые батареи можно эксплуатировать в сетях замкнутого, открытого типа с принудительной и естественной циркуляцией теплоносителя. Подходят они и для однотрубных систем. Подключить их можно любым из способов:
- диагональным;
- нижним;
- боковым.
Боковое подключение трубчатого радиатора
При нижнем подключении и подача, и обратка присоединяются к радиатору снизу. При боковом подающая и отводящая трубы монтируются сбоку – справа или слева. Диагональный способ заключается в том, что подача подключается сверху справа (к примеру), а обратка – снизу слева.
Монтируются такие радиаторы на кронштейны, которые крепятся к стенам при помощи дюбелей. Возможна установка на стены из разных материалов – бетона, кирпича, газобетона. Благодаря небольшому весу, можно закрепить их и на гипсокартоне, только при помощи специальных кронштейнов.
Если планируется установка в многоквартирном доме, для начала нужно ознакомиться с техническими параметрами изделия и убедиться, что оно способно работать длительное время при определенной нагрузке.
Основные условия правильного монтажа:
- расстояние между подоконником и верхней гранью радиатора (горизонтального) — 5-10 см;
- между полом и нижним ребром – 9-12 см;
- расстояние между стеной и радиатором – 2-5 см. В случае установки отражающего слоя этот зазор нужно увеличить.
Нижнее подключение радиатора
Лучшие из стальных радиаторов отопления панельных плоских

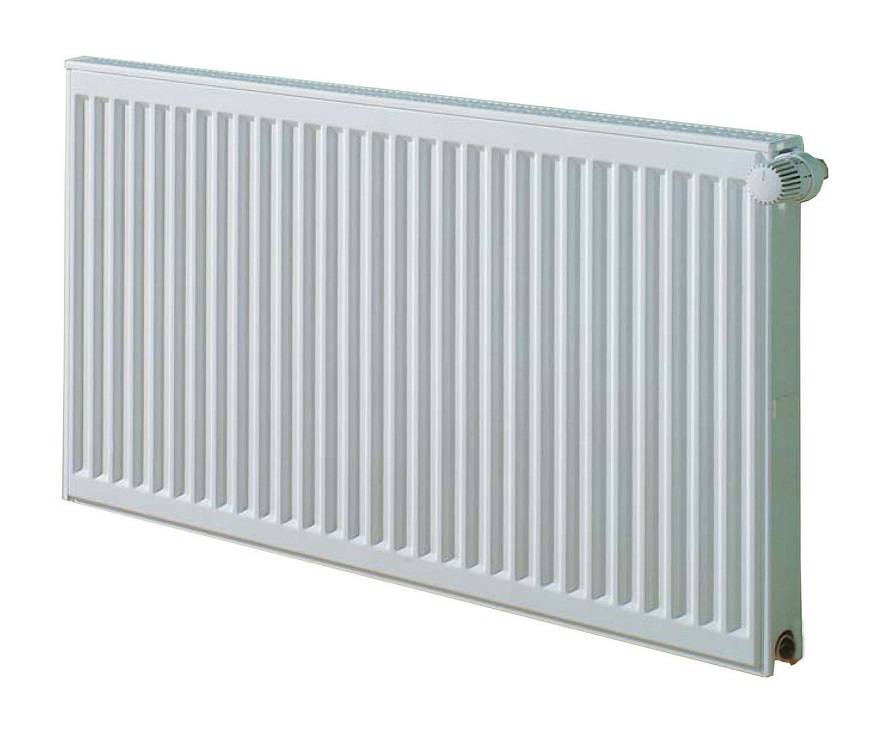

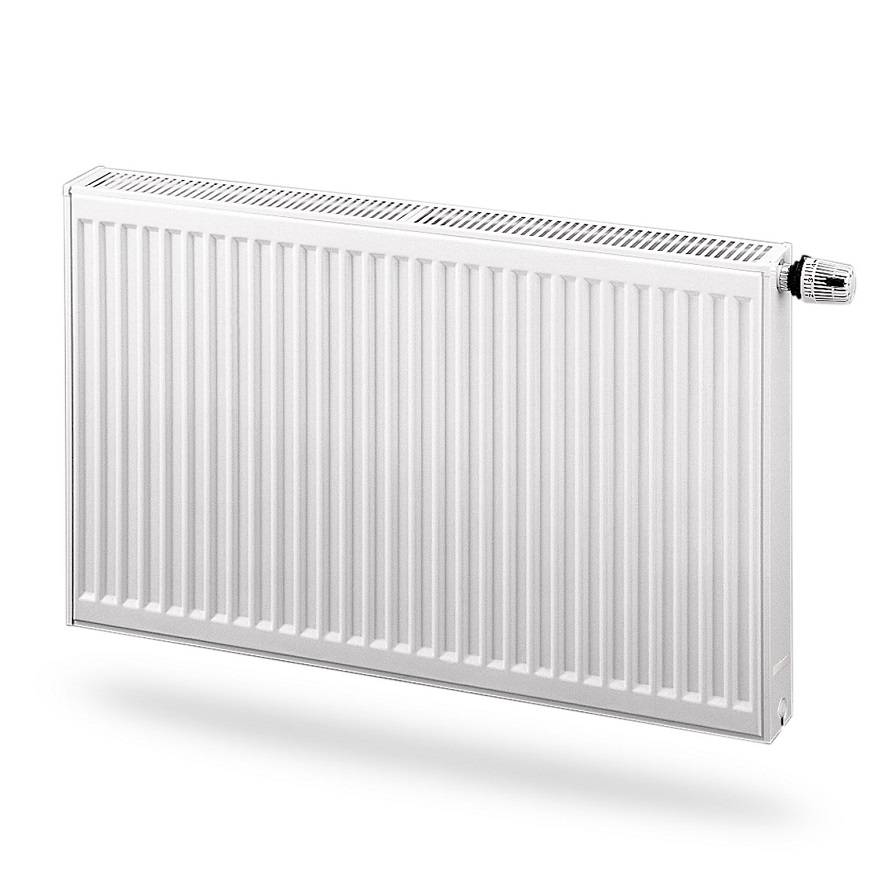

Purmo Ventil Compact 22 500
Энергоэффективный Purmo Ventil Compact 22 500
Мне нравитсяНе нравится
Энергоэффективный, надёжный в эксплуатации панельный отопительный прибор с конвекторами, изготовленный из долговечной нержавеющей стали с износостойким порошковым покрытием. Тип подключения – нижний. Выдерживает нагрев до +110 градусов при рабочем давлении до 10 атмосфер. Производится с межосевым расстоянием от 250 до 850 мм.
Плюсы и минусы
Привлекательный внешний вид.
Надёжное наружное покрытие.
Высокий уровень теплоотдачи.
Длительный срок службы.
Встроенный термостатический клапан.
Монтажный комплект для установки.
Подверженность коррозии.
Цена: от 8830 рублей.

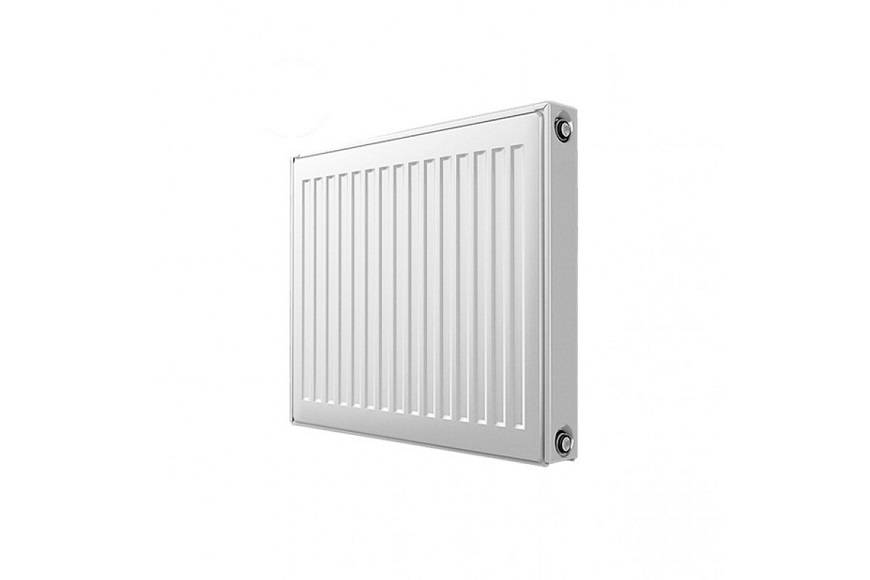

Royal Thermo Compact C22-500
Практичный Royal Thermo Compact C22-500
Мне нравитсяНе нравится
Практичная, современная модель панельного типа с конвекторами, боковыми стенками и декоративной верхней планкой. Радиатор предназначен для индивидуальных отопительных систем однотрубного или двухтрубного типа. Высокая стойкость наружного покрытия прибора достигнута за счёт пятиэтапной покраски.
Плюсы и минусы
Долговременная гарантия.
Компактные габариты.
Надёжность.
Улучшенная производительность.
Экономичное энергопотребление.
Элегантный дизайн.
Универсальность применения.
Установка только на стену;
Короткие дюбеля для крепления.
Цена: от 6780 рублей.

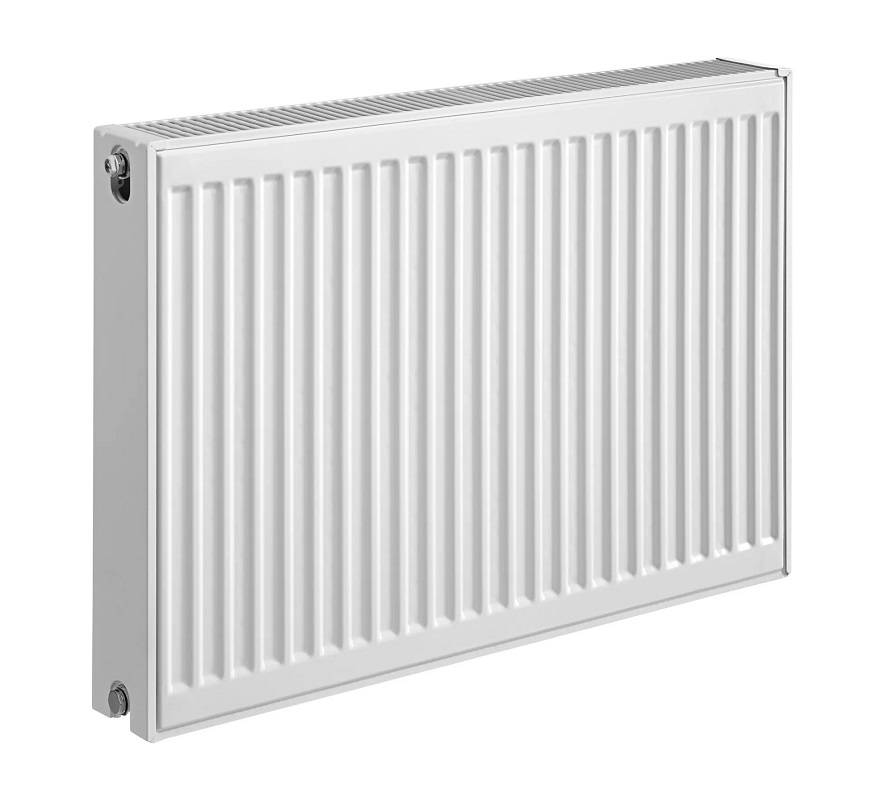

Kermi FKO 11 500
Доступный Kermi FKO 11 500
Мне нравитсяНе нравится
Одним из главных достоинств модели является доступная цена. При этом прибор отличается долговечностью, надёжностью конструкции благодаря применению для его изготовления качественной стали с антикоррозийным покрытием. За счёт компактных размеров батарею легко уместить под подоконником любой ширины.
Плюсы и минусы
Улучшенная теплоотдача при невысокой стоимости.
Современный дизайн, подходящий для любых интерьеров.
Минимальная ширина, обеспечивающая экономию свободного пространства в помещении.
Функциональность, простота подключения.
Предназначен для комнат с небольшой площадью;
Недостаточная прочность лакокрасочного покрытия.
Цена: от 3796 рублей.
Лучшие среди недорогих стальных радиаторов отопления
Kermi FKO 10
Долговечный Kermi FKO 10
Мне нравитсяНе нравится
Долговечный, эстетичный, функциональный панельный радиатор из стали, предназначенный для комплектации отопительных систем автономного типа. Греющая панель устройства имеет качественное покрытие с антикоррозийными свойствами, устойчивое к износу и механическим повреждениям. Несмотря на небольшую толщину панели, прибор отличается улучшенной теплоотдачей. Имеет привлекательный, современный дизайн и доступную стоимость. Выдерживает нагрузку до 13 бар.
Плюсы и минусы
Экономичность.
Надёжность.
Качественное порошковое покрытие.
Компактные размеры при улучшенной теплоотдаче.
Боится гидроударов, перепадов давления.
Цена: от 2428 рублей.
Итоговая таблица рейтинга
Axis Classic 22 500
Kermi FKO 22 500
Arbonia 2057
Zehnder Charleston 2180
Irsap Tesi/3 565 EL6 CL.01 T2
Arbonia 2180
Irsap Tesi/2 565 EL24 CL.01 T25
Purmo Ventil Compact 22 500
Royal Thermo Compact C22-500
Kermi FKO 11 500
Kermi FKO 10
Buderus Logatrend VK-Profil 22 300
-1
В качестве заключения
Сравнение различных отопительных приборов
Стоит отметить, что для систем отопления в жилых помещениях можно использовать любой из описанных типов батарей. Хотя приобретение биметаллических приборов зачастую нецелесообразно, ведь преимущества у них практически те же, что у алюминиевых, а стоимость при этом в разы больше. Поэтому пусть лучше они и дальше остаются в промышленных и общественных объектах.
Расчет мощности отопления
В квартирах нежелательно устанавливать алюминиевые приборы ввиду перепадов давления в системе, негативно влияющих на металл. Оптимальный и испытанный годами вариант для квартир – чугунные батареи. Так или иначе, ориентироваться нужно на финансовые возможности и личные пожелания.
Стандартный расчет радиаторов отопления
Тем, кто не хочет погружаться в самостоятельные вычисления, рекомендуем воспользоваться для расчетов специальным калькулятором, который учитывает практически все нюансы, влияющие на эффективность обогрева помещения:
Конструктивные особенности
Трубчатый радиатор по своему устройству очень похож на привычную нам чугунную «гармошку»: в нем также имеется два коллектора, только вода из одного в другой перетекает не по ребристым каналам, а по нескольким трубкам. Те, кто сомневается в привлекательности такой конструкции, могут взглянуть на двигатели мотоциклов, где с помощью таких же трубок осуществляется отвод тепла из жидкости системы охлаждения: здесь они смотрятся весьма эффектно.
Кстати, автором идеи оснащать мотоциклетные движки трубчатыми радиаторами является Роберт Зендер — основатель компании Zehnder, которая сегодня считается одним из лучших мировых производителей отопительных приборов. Оценив эстетические достоинства данного решения, Зендер стал первым, кто взялся выпускать подобные радиаторы для систем отопления.
Трубчатый радиатор с боковым подключением
Как несложно догадаться, основной «фишкой» трубчатого радиатора является особая форма трубок. Поэтому они изготавливаются из пластичных материалов (в основном из стали) и имеют стенку всего в 1,5 – 2 мм толщиной — такие трубки легко можно гнуть.
В единую конструкцию трубки и коллекторы соединяются при помощи сварки. Сегодня большинство производителей применяет лазерную технологию, которая позволяет делать практически незаметные сварные швы. Выпускаются как цельные изделия, так и секции, из которых пользователь может собрать радиатор любых мощности и размера.
Стальные трубчатые радиаторы отопления защищаются изнутри полимерным покрытием, предотвращающим контакт с теплоносителем и, соответственно, развитие коррозии. Снаружи батареи хромируют либо окрашивают по особой технологии, обеспечивающей глянцевый блеск.
Предельно допустимое рабочее давление для радиаторов данного типа может достигать 16 атм (опрессовочное — до 25 атм), максимальная температура составляет 100 – 130 градусов.

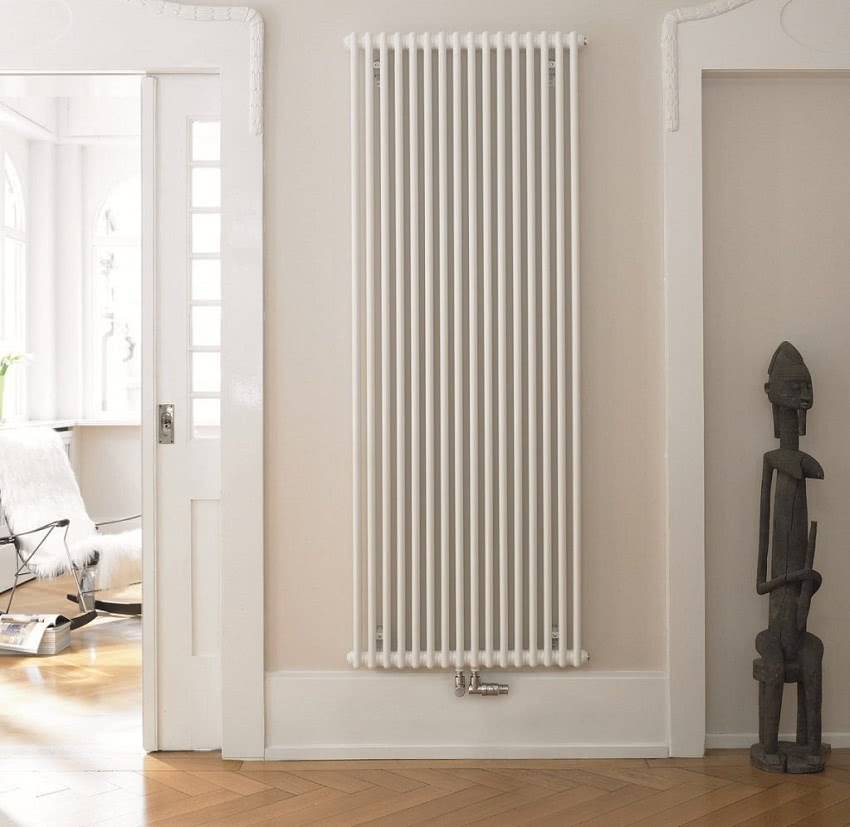

Разновидности вертикальных батарей отопления для квартиры
На сегодня стальные вертикальные трубчатые радиаторы отопления по популярности занимают лидирующие позиции. Отличаясь массой положительных качеств, они постепенно вытесняют с рынка теплового оборудования старые чугунные и новые алюминиевые модели. Внешне они вполне презентабельные, их легко адаптировать под любой дизайн интерьера.
Выпускаются тепловые блоки разного вида, но по конструктивному исполнению они подразделяются на несколько видов:
- трубчатые;
- панельные;
- секционные;
- пластинчатые;
- дизайнерские.
Вертикальные трубчатые радиаторы легко адаптировать под любой дизайн интерьера
У каждой разновидности есть свои «плюсы» и «минусы» в плане технических характеристик, тепловой мощности и продолжительности эксплуатации.
Трубчатые радиаторы также подразделяются на подвиды:
- горизонтальные;
- вертикальные;
- напольные.
Трубчатые батареи имеют много общего с секционными стальными блоками отопления помещения. При монтаже их соединяют с трубами посредством сварки или фитингов, такие модели не нуждаются в предварительной сборке. Эти приборы применяются в системах отопления с давлением порядка 8 – 10 атм., что практикуется в централизованных контурах.
Многие производители предлагают радиаторы в цветах, отличных от стандартного белого
Тем, кому уже знакомы трубчатые радиаторы отопления с вертикальным расположением трубчатых секций, наверняка понравился их внешний вид. Сама конструкция приборов и способ распределения в них теплоносителя напоминает привычные чугунные «гармошки». По своему строению они несущественно отличаются от старых моделей, зато по дизайну и долговечности соединений новые заметно лидируют.
Технические характеристики трубчатых радиаторов отопления
Отопительная система является обязательной в жилом доме, который эксплуатируется круглогодично. Эта система должна функционировать безукоризненно и обогревать помещения на должном уровне, даже в условиях низких температур за окном.
Важной деталью такой системы являются радиаторы отопления. От качества материала, из которого изготовлены эти изделия, зависит качество теплопередачи и надёжность в процессе эксплуатации. Трубчатые радиаторы отопления — это современные устройства для передачи энергии теплоносителя окружающей среде
Трубчатые радиаторы отопления — это современные устройства для передачи энергии теплоносителя окружающей среде.
Такие устройства состоят из стальных труб, которые соединяются в верхнем и нижнем коллекторе. Обладают следующими преимуществами:
- Высокой стойкостью к гидроударам. поэтому могут быть использованы в отопительных системах центрального отопления.
- Секции прибора соединены высокоточной сваркой. что исключает вероятность протечки.
- Приборы отличаются низкой инертностью, благодаря небольшому внутреннему объёму труб. Это позволяет оперативно изменять уровень обогрева в помещении, а также эффективно использовать отопительную систему с терморегуляторами .
- Устройства отличаются высокими гигиеническими показателями. По причине высокой гладкости приборов, такие устройства не накапливают грязи и пыли на своей поверхности.
К недостатком относятся:
- По теплоотдаче данные устройства уступают биметаллическим и алюминиевым радиаторам .
- Приборы не устойчивы к коррозии и внутреннему загрязнению поверхности вследствие солевых отложений.
Преимущества и отрицательные стороны: перечисляем все
Преимущества и отрицательные стороны
Среди положительных качеств трубчатых радиаторов, благодаря которым они стали столь популярны, можно выделить следующие.
- Даже огромные помещения, в которых расположены такие батареи отопления, будут прогреваться равномерно.
- Любые трубчатые радиаторы (за исключением сделанных из чугуна) не требуют к себе особого внимания.
- Они безопасны в отношении травм, поскольку имеют круглую поверхность и полное отсутствие углов.
Но не стоит обольщаться – недостатки есть у всех видов радиаторов, просто у трубчатых их намного меньше, чем у других типов:
- Большая цена. С одной стороны, это печально, потому что ограничивает спрос. А с другой стороны, этот недостаток с лихвой компенсируется длительностью эксплуатации.
- Коррозия может нанести им непоправимый вред. Но и с этим можно бороться – если речь идет об автономном отоплении, то просто следует добавить в систему антифриз.
Отличительные черты панельных радиаторов
Внутренняя структура радиатора закрыта декоративной панелью и решеткой
Стальные панельные радиаторы можно увидеть в большинстве современных многоквартирных или частных домов. Они универсальны и практичны, имеют привлекательный внешний вид и продаются по доступным ценам. Панельные стандартные радиаторы дополнены лицевой панелью на фасаде, которая сделана из прочной высококачественной стали. Чаще всего такими приборами комплектуют отопительные контуры в частных и малоэтажных строениях, поскольку они способны работать при рабочем давлении невысокого уровня до 10 атм и температуре до +110 градусов.
Для изготовления радиаторов этого типа российские и европейские производители используют листы из стали, которая сварена по инновационной технологии. Внутри агрегатов есть специальные ниши и каналы, предназначенные для перемещения теплоносителя. Дополнительно приборы комплектуются п-образными пластинами в количестве не более 3-х штук, которые нужны для конвекции воздуха. Благодаря компактным размерам и небольшой массе такие изделия можно устанавливать в любых помещениях и оформлять внешние панели различными способами.
Основные производители
Один из самых известных производителей стальных панельных радиаторов — Kermi, Германия. Качество продукции высокое, а также при создании используются особые технологии, повышающие фактор теплоотдачи. Благодаря двум инновациям «Therm X2» и настройке клапанов предварительно сберегается около 10% энергии. В ассортименте есть радиаторы с нижним и боковым подключением. Выпускаются с популярными типами 11, 22 и 33.
Buderus, Германия. Используются в основном для отопления домов, других зданий, где температура теплоносителя не больше 110 градусов. Длины исполнений от 400 до 2900 мм, высоты от 350 до 850 мм. После доставки радиаторы полностью готовы к установке. Можно монтировать в системы с давлением примерно до 9 бар.
Korado, Чехия. Их основная деталь — пара пластин, которые представляют собой греющую поверхность. У компании широкий модельный ряд, поэтому человек можно спокойно подобрать необходимый ему стальной панельный радиатор отопления. Толщина стенок более 1,15 мм. Применяется в роли теплоносителя воды/водных веществ с температурой до 109 градусов Цельсия. Можно скрыто монтировать подводку труб.
DeLonghi, Италия. Они бесшумно работают, полностью отсутствуют открытые нагревательные детали, подогрев помещений происходит равномерно. Производитель гарантирует безопасность и надежность продукции.
PURMO, Финляндия. Финские стальные радиаторы набирают все большую известность в нашей стране. Ведь из-за доступности цен отечественные создатели не особо представлены на рынке приборов отопления. Цена/качество радуют покупателей, различный выбор размеров и типов радиаторов дает возможность подобрать отопительный прибор под своё место жительства, офис, другое здание. Отзывы говорят о продолжительном сроке службы, приятном внешнем виде, высоких характеристиках прибора. Также плюсом является тот факт, что производитель изготавливает радиаторы не только в белом цвете, но и хоть чёрном, красном и так далее. Можно выбрать цвет под заказ. Изготавливается из низкоуглеродистой стали. Возможны 4 вида подключения — боковое, седельное, диагональное, нижнее.
Среди производителей трубчатых стальных радиаторов стоит отметить Charleston, Германия. У них имеется боковое подключение, колончатая структура. Составлены из нескольких секций, которые сообщены сваркой. Применяются в закрытых системах, где радиатор не соприкасается с воздухом. Для горячего водоснабжения он не применим. Можно использовать не только для жилых помещений, но и для административных построек. Толщина стали стандартная, около 1,2 мм.
Arbonia, Германия. Их внешний вид довольно минималистичный, также можно выбрать цвет под заказ. Радиаторы не занимают большие площади из-за своих маленьких и узких габаритов — они высокие, но тонкие. Современный вид идеально подойдет для того, чтобы освежить дизайн своей территории. Он не похож на традиционные батареи.
Особенности трубчатых радиаторов
Схемы подключения трубчатых радиаторов
Изделиям подобного вида характерны следующие черты:
- Вариативность подключения. Подсоединение к системе теплоснабжения производится боковым или нижним способом. Это возможно благодаря наличию боковых и нижних штуцеров.
- Вариативность монтажа. Некоторые модели имеют ножки, позволяющие крепить батарею на полу без закрепления на стене.
- Низкое гидравлическое сопротивление, которое обеспечивает высокую пропускную способность.
В зависимости от модели характеристики будут варьироваться в следующих пределах:
- Высота изделия от 150 мм до 3000 мм.
- Ширина радиатора от 200 мм до 2000 мм.
- Глубина от 50 мм до 300 мм.
Толщина стен 1,2-2 мм.
- Рабочее давление достигает 10 атм.
- Число секций, которое зависит от ширины.
- Максимальная температура радиатора 110°С.
- Число трубок в секции. Определяет глубину.
- Сечение трубок. Чаще всего используются изделия с круглым или прямоугольным сечением.
Инструкция по выбору батарей — упрощенный подход
- алюминиевые секционные;
- биметаллические — секционные и монолитные;
- чугунные;
- стальные — панельные и трубчатые.
Выбрать радиатор отопления — нелегкое занятие
Выбор радиаторов отопления сегодня огромный. Есть шесть больших групп, отличающихся по строению и/или материалу:
- чугунные;
- стальные (трубчатые и панельные)
- алюминиевые (литые и экструзионные);
- биметаллические (полный и частичный биметалл);
- конвекторы (напольные, настенные, внутрипольные);
- плинтусное отопление.
Радиаторы разные и по внешнему виду и по характеристикам, но идеального и универсального отопительного прибора пока не придумали. У каждого есть достоинства и недостатки, и точно сказать, какие радиаторы отопления лучше, можно только применительно к каждому конкретному случаю. Чтобы вы смогли обоснованно сделать выбор, надо знать о плюсах и минусах каждой группы.
