Какой стабилизатор напряжения лучше для газового котла

Зачем для газового котла нужен стабилизатор напряжения

Подача электроэнергии в газовый котел требуется для нескольких узлов:

  • циркуляционный насос;
  • вентилятор турбонаддува;
  • электронная плата управления с подключенной сетью датчиков (самодиагностика).

Первые два устройства вполне устойчивы к перепадам рабочего напряжения. К наиболее требовательным группам потребителей относят плату управления. Она обладает тонкими настойками, позволяющими определять наличие пламени на горелке и прочими установками безопасности. Сразу детектируется перегрев теплоносителя, падение давления, отсутствие циркуляции и прочие важные параметры котла.

Любой скачок или изменение режима электропитания могут дать сбой в системе и вызвать череду ложных срабатываний датчиков.

Если подобная ситуация будет повторяться часто, плата управления перегорит. Новый узел стоит дорого, дополнительная плата потребуется за замену элемента и новую настройку систем котла.

Неизвестно, каков будет результат подобной замены. поскольку уровень подготовки специалистов сервисных центров бывает разный. Кроме того, на время ремонта дом останется без обогрева (если нет резервного котла, что бывает редко).

Поэтому, одновременно с приобретением котла необходимо купить стабилизатор напряжения и пользоваться им с самых первых дней работы системы.

ВАЖНО!
Стабилизаторы не спасают от полного отключения питания. Для отдаленных поселков это следствие изношенности и перегрузки сетей является обычным явлением

Если такая ситуация стала нормой, лучше приобрести энергонезависимый котел, не нуждающийся в электропитании и более надежный в условиях нестабильной подачи энергии.

Рейтинг популярных моделей

Обзор составлен на основе отзывов потребителей.

«Ресанта АСН-500 Н/1-Ц»

Однофазный стабилизатор релейного типа. Компактный корпус удачно размещается на стене. Обеспечивает защиту оборудования при скачках напряжения в сети 220/380 В. Встроенный фильтр устраняет помехи, частота тока регулируется автоматически. «Ресанта» работает в широком диапазоне температур, но не терпит высокой влажности в помещении.

Номинальная мощность (Вт/А)500 Вт (0,5 кВт)
Частота (Гц)50
Входное напряжение (В)220
Процент отклонения8 %
Время срабатывания (мс)До 7
Температура окружающей средыОт 0 °С до 40 °С
ПодключениеПровод и вилка
Наличие дисплеяЦифровой
Размеры (ДхШхВ)260×200×110 мм
Вес (кг)3 кг

Цена от 2 000 рублей.

Павел

Купил «Ресанту» для котла с циркуляционным насосом. Проводил тест, пробовал подключать к нему телевизор и микроволновку — подходит для любой техники. После подсоединения к отопительной технике уже год стабильно работает, без отключений. С инструкцией не возникло проблем, подсоединил все самостоятельно. Теперь не переживаю, что электроника выйдет из строя, потому что ремонт обходится дорого. Всем друзьям советую.

«Шпиль ИнСтаб IS3500»

Модель инверторного преобразователя «ИнСтаб» от российского производителя «Штиль». Однофазный аппарат отлично подойдет для защиты газовых двухконтурных котлов, холодильной, бытовой техники. Выпускается в настенном и напольном варианте. ЖК-дисплей и светодиоды помогают отслеживать текущий режим.

  • Мгновенно реагирует на перепады в сети.
  • Не искажает напряжения в первичной сети.
  • Выполняет двойное преобразование.
  • Встроена защита от КЗ (короткого замыкания), перегрева, перегрузки.
  • Принудительное охлаждение вентилятором.
  • Установлен фильтр помех.
Номинальная мощность (Вт/А)3500 (2,5 кВт)
Частота (Гц)50
Входное напряжение (В)220
Процент отклонения± 2%
Время срабатывания (мс)
Температура окружающей среды+5–40°С
ПодключениеКлеммная колодка
Наличие дисплеяЖК-дисплей
Размеры (ДхШхВ)203х359х106 мм
Вес (кг)5

Стоимость от 22 000 рублей.

Александр

Изначально искал инверторный вариант. Он более надежен и выдает качественную синусоиду в отличие от релейников. Пока нормально функционирует, находится на полу в горизонтальном положении. Правда, шумит при работе, что напрягает. Наверное, из-за принудительного охлаждения вентиляторами. Лучше один раз обезопасить оборудование, чем потом вызывать мастера и переплачивать. Пока доволен покупкой, главное, что все под защитой.

«Бастион Теплоком ST-5552»

Настенный однофазный прибор релейного типа. Защищает электроприборы, повышая качество энергоснабжения.

Может устанавливаться в частном секторе, квартире, офисе, на предприятии. Корпус просто крепится на стену благодаря трехточечным кронштейнам. Светодиодная подсветка мягко освещает панель в темное время суток.

Предусмотрена защита от КЗ, автоматическое отключение при аварийной ситуации.

Номинальная мощность (Вт/А)555
Частота (Гц)50
Входное напряжение (В)200–240
Процент отклонения
Время срабатывания (мс)20
Температура окружающей среды+5–40 °С
ПодключениеВилка и розетка
Наличие дисплеянет
Размеры (ДхШхВ)130х170х85 мм
Вес (кг)1,8

Цена от 3 000 рублей.

Виктор

У меня дома давно стоит двухконтурный агрегат Buderus. Отлично нагревал воду и помещение, пока однажды не сломался. Это было осенью, близилась зима, поэтому был немедленно вызван мастер. Проведя диагностику, он сообщил, что полетела электронная плата. Оказалось, что деталь чувствительна к отклонениям в сети. Порекомендовал установить стабилизатор. Я остановил выбор на бюджетном варианте Teplocom St-555. Он порадовал меня понятной инструкцией, легким корпусом. Есть крепления для навешивания, но у меня стоит на полу. Производитель дает гарантию на 5 лет!

Подключение легкое: вилка включается в сеть, а розетка на кабеле к котлу. Пользуюсь уже 2 года, и никаких проблем с техникой. «Теплоком» включен постоянно, чаще всего нестабильность возникает ночью. Единственное неудобство — короткие провода. Но если учесть, сколько стоит аппарат, этот минус можно не учитывать.

Осознав все преимущества и недостатки, а также ознакомившись с разновидностями защитных устройств, можно отправляться за покупками. Придерживайтесь наших рекомендаций, соотносите мощность отопительного агрегата с параметрами стабилизатора. Учитывайте количество подключаемой техники. Удачного выбора!

На что ориентироваться при выборе

В продаже представлены десятки модификаций, отличающиеся размерами, принципом работы и ценой. При выборе желательно учесть все важные параметры. Среди основных:

  • мощность;
  • экономичность;
  • уровень шума;
  • скорость преобразования тока;
  • долговечность;
  • размеры;
  • способ крепления;
  • размеры.

Прежде чем купить прибор, нужно решить, будет ли стабилизатор установлен на отдельный котел или ему придется обслуживать целое здание. Последний вариант удобен для многоквартирных домов. Выбор зависит и от типа газового котла. Перед покупкой нужно заглянуть в паспорт прибора, в некоторых случаях производитель сам рекомендует определенные типы стабилизаторов.

Лучшие модели стабилизаторов для газового котла

Следующий этап решения вопроса, как выбрать стабилизатор напряжения для газового котла – подбор конкретной модели

Во внимание принимаются и параметры оборудования, и его популярность. Рекомендуется выбирать устройства, мнение и отзывы о которых, в основном, положительные.
Среди релейных приборов покупатели чаще всего выбирают такие модели:

• Daewoo DW-TM1KVA – корейский стабилизатор стоимостью 3000 руб. и защитой оборудования мощностью до 1 кВт. Отличается невысокой погрешностью, широким диапазоном перепадов, небольшими габаритами и стильным дизайном. Минус – короткий шнур питания.

• RUCELF SRFII-4000-L – техника стоимостью 5,5 тыс. руб. и поддержкой мощностью до 3 кВт. Погрешность прибора не превышает 3,5%, КПД достигает 98%. Наличие LCD-экрана и режима Байпас упрощают управление стабилизатором.

• RUCELF SRFII-12000-L – прибор, который позволит стабилизировать параметры электросети для целого дома или квартиры. Модель способна компенсировать перепады в пределах 100-300 В, однако и стоит около 15 тыс. руб

Точность стабилизации не превышает 8%.
Выбирая лучшие стабилизаторы напряжения для газовых котлов среди электронных моделей, стоит обратить внимание на ЭНЕРГИЯ CLASSIC 9000. Прибор отличается высокой производительностью (6,3 кВт), позволяя защитить не только котельное оборудование, но и бытовую технику целой квартиры

Диапазон – от 125 до 254 В, уровень стабилизации не превышает 5%, скорость реагирования на перепады – 20 мс. Недостатками модели считают сравнительно высокую стоимость и небольшие размеры дисплея.
При необходимости купить трёхфазный стабилизатор, можно сделать выбор в пользу РЕСАНТА ACH-30000/3-Ц – специальной модели с оптимальным соотношением стоимости и функциональности. Стоит прибор 46 тыс. руб., зато способен стабилизировать технику мощностью до 30 кВт. Среди преимуществ отмечают высокий КПД, надёжность и длительный эксплуатационный срок. К минусам относят большие размеры и значительный вес.Подведение итогов
Решая вопрос, какой стабилизатор напряжения лучше для газового котла, обычно отдают предпочтение однофазным приборам релейного типа. Производительность модели должна превышать общую мощность защищаемого оборудования хотя бы на 30%. При отсутствии точных сведений о параметрах котла, подойдёт практически любой стабилизатор на 400 Вт и выше. А отказаться от покупки релейного прибора стоит только, если щёлкающие звуки при переключении его реле раздражают жильцов квартиры или дома. В такой ситуации выбирают модели с плавной регулировкой – электронные или электромеханические.

Каким должно быть устройство

В первую очередь рекомендуем посмотреть видео сверху, если вы этого еще не сделали.

По способу установки приборы делятся на три категории:

  • напольные;
  • настенные;
  • универсальные.

Напольный

Настенный

Назвать тот или иной тип предпочтительным нельзя, все зависит от индивидуальных особенностей. Универсальные модели поддерживают возможность установки как в вертикальной, так и в горизонтальной плоскости.

Отвечая на вопрос, как выбрать стабилизатор напряжения, специалисты говорят, что он должен быть снабжен:

  • Функцией автоматической защиты от замыкания, перегруза или перегрева.
  • Хорошим запасом мощности. Для дачи, коттеджа или загородного дома хорошо подойдет прибор с расчетным диапазоном в 250-600 ВА.
  • Функцию автоматического запуска газового котла при возобновлении питания.
  • Заземляющим выводом.
  • «Отсекателем» напряжения – функцией для отключения котла при выходе фактического напряжения за рабочие пределы стабилизатора.

Стабилизатор напряжения зачем он нужен

На работу энергозависимых газовые котлов очень влияют скачки напряжения. Чуткий прибор будет нормально функционировать только при стабильном напряжении в 220 В, перепады допустимы в рамках 5%. Российские электрические сети редко могут похвастаться подобной стабильностью. Скачки могут случаться несколько раз в течение суток, причем проблемой не всегда становится авария или плановое отключение, связанное с ремонтом. Снизить мощность сети способна гроза или другие погодные катаклизмы, а также одновременное включение нескольких мощных электроприборов (дрели, газонокосилки, обогреватели). Проблемой могут стать и изношенные электросети, подключение к сети соседних домов и многое другое. В результате напряжение колеблется с максимальной синусоидой, то поднимаясь до 260 В, то падая до 145 и ниже.

Частые перепады и отключения со временем выводят газовый котел из строя. Специалисты уверяют, что не менее четверти поломок техносложного оборудования связано с нестабильным напряжением. В некоторых случаях починить котел невозможно и его приходится менять.

Рейтинг лучших стабилизаторов

Я советую делать выбор из следующего списка:

НаименованиеТип устройства защитыМощность (Вт)Напряжение (В)Цена (руб.)
Ресанта АСН-500/1-ЦРелейный500160-2401420
Cтабилизатор напряжения для котла Бастион Teplocom ST-555 (Теплоком)Релейный280145-2603200
Sven AVR Slim-500Релейный400140-2601860
Powerman AVS-1000DРелейный700140-2601810
Rucelf Котел-600Релейный600150-2503000
Энергия APC 500Релейный35085-2703600
Штиль IS550Инверторный40090-3106400

Так же неплохо зарекомендовали себя котлы Baxi (Бакси).

Стабилизатор – полезная защита, что поможет сохранить работоспособность газового котла долгие годы. Информации достаточно, чтобы понять, как выбрать стабилизатор напряжения.

На сколько сильно падает напряжение?

Теперь рассмотрим последний подводный камень при выборе стабилизатора напряжения для котла отопления.

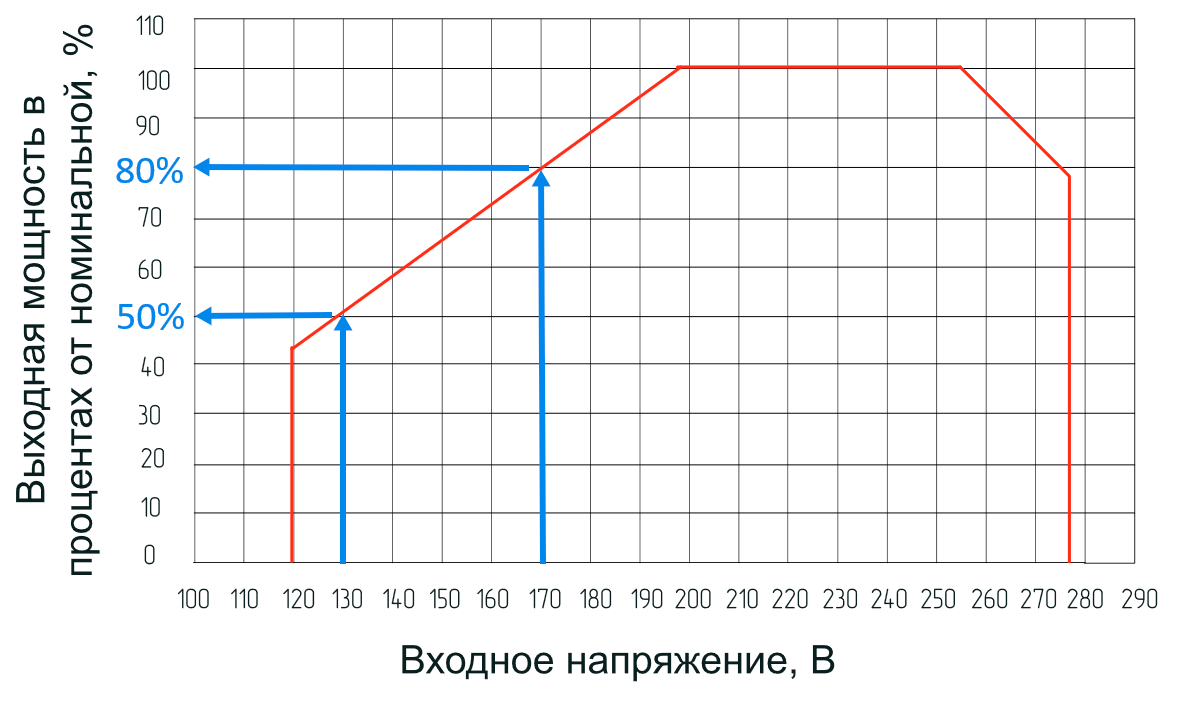

Человек без специального технического образования вряд ли будет знать, что при падении напряжения в электросети падает и выдаваемая стабилизатором мощность. И если производителем заявлены 350 Вт, то уже при 198В мощность стабилизатора начнет снижаться, при 170В составит 80%:

350 * 80 / 100 = 280 Вт

а при 130В только 50% от номинала:

350 * 50 / 100 = 175 Вт.

Вот теперь не возникает вопросов о большой мощности стабилизатора для моего котла. Стало понятно, что даже при аномальном падении напряжения котел на 150Вт не будет отключаться по перегрузу.

Как видим, необходимо знать на сколько сильно падает напряжение, а если возможности замерять просадки нету, то выбирать стабилизатор с запасом по мощности в 30%.

Третье правило:

При падении напряжения падает и мощность стабилизатора, поэтому всегда нужно брать аппарат бОльшей мощности, чем требуется.

Как подобрать мощность стабилизатора

Защитное устройство обязано обладать хорошей мощностью, чтобы обеспечить производительность абсолютно всех элементов, присоединенных к котлоагрегату: блок управления агрегатом, насос циркуляции теплоносителя и вентилятор.

Следовательно, в самую первую очередь, нужно уточнить, какое количество узлов потребления электрического тока станет подсоединяться через стабилизатор.

Данные по мощности прописаны в паспортах

Кроме того нужно принимать во внимание, что у потребителей тока, например, таких, как насос, имеют повышенные пусковые мощностные характеристики. Поэтому расчетное значение требуется увеличить на 1.3

Гибридные

Энергия Hybrid СНВТ-6000/3

Плюсы

  • универсальный
  • широкий диапазон напряжений
  • индикация на дисплее
  • надежная сборка

Минусы

высокая стоимость

От 30420 ₽

Трёхфазный аппарат, выпускаемый компанией «Энергия», состоит из трёх однофазных стабилизаторов по 2000 ВА. В устройстве совмещены два типа: электромеханический и электронный, что позволяет работать с напряжением от 105 В до 280 В.

Вольт Engineering ГИБРИД Э 9-1/32A v2.0

Плюсы

  • высокая суммарная мощность
  • байпас
  • понятное управление

Минусы

высокая стоимость

От 17980 ₽

Однофазный стабилизатор превосходно подойдет для установки на даче или в загородном доме для защиты котла и другой бытовой техники. Он предназначен для работы в нестабильных электрических сетях со значительными колебаниями напряжения от 135 до 315В. Предусмотрена функция электронного транзита (байпас).

Виды стабилизаторов

Самое широкое распространение получили три вида устройств:

  • Релейные. Их еще называют цифровыми.
  • Электронные – второе название – «тиристорные».
  • Электромеханические.

В основе любого стабилизатора лежит автотрансформатор. В релейных и электронных устройствах он имеет несколько обмоток – от 4 до 20. Их подключением/отключением и выравнивается входное напряжение. Понятно, что точность стабилизации зависит от количества обмоток: чем их больше, тем меньше шаг корректировки, то есть напряжение поддерживается с меньшими отклонениями.

Подключением обмоток трансформатора в электронных стабилизаторах управляют тиристоры

Разница между релейными и электронными моделями в типе используемых переключателей. Как следует из названий – это реле и тиристоры. Схема построения их аналогична, но из-за разницы во времени срабатывании элементов (тиристоры намного быстрее) лучшие показатели у электронных моделей. Высокое быстродействие элементов коммутации (тиристоров) позволяет управлять большим количеством обмоток. В результате на выходе напряжение имеет меньший разбег – более высокая точность стабилизации:

  • релейные стабилизаторы обеспечивают точность 5-8% (разбег напряжения 203В — 237В);
  • электронные – точность 2-3% (разбег 214В – 226В).

Так как газовые котлы требуют высокой стабильности напряжения, то выбор между этими двумя типами однозначен: только электронные. Приятным  сюрпризом является низкий уровень шумов, которые они производят, а вот неприятным – их высокая цена.

Электромеханические имеют иной принцип работы: по обмотке трансформатора перемещается ролик или угольная щетка – съемные устройства. От их положения и зависит напряжение на выходе стабилизатора. Такое устройство выдает более плавное изменение напряжения, но их недостаток – низкое быстродействие. Чтобы они отрабатывали нормально, диапазон скачков сети должен находиться в пределах от 190В до 250В. Если в сети на вашем участке напряжение находится в этих пределах, то использовать можно электромеханические стабилизаторы. Проверить разбег можно при помощи тестера. Минимальное значение обычно наблюдается в период с 19 до 23 часов. Максимальное – непредсказуемо.

В электромагнитных стабилизаторах по обмотке «бегает» щетка или колесико

Электромеханические стабилизаторы стоят дороже чем, релейные, но дешевле электронных. Но стоит учесть, что кроме основного их недостатка – неспособности быстро сглаживать резкие скачки – у них есть еще один: щетки и ролики изнашиваются и загрязняются, могут искрить и требуют периодической замены. Также из-за возможности появления искры  в одном помещении с газовыми приборами их ставить нельзя.

Сравнительный анализ характеристик разных типов стабилизаторов (кликните для увеличения размера картинки)

Подходящие стабилизаторы для разных серий котлов Бакси

Для разных модельных рядов котлов Baxi нужны различные стабилизаторы.

Luna

Мощности, потребляемые котлами линейки Luna:

МодельLUNA-3 COMFORT 310 FiLUNA-3 COMFORT 240 FiLUNA-3 COMFORT 240 iLUNA-3 COMFORT 1.310 FiLUNA-3 COMFORT 1.240 FiLUNA-3 COMFORT 1.240 i
Мощность, Вт16513580165110170

Все модели серии оборудованы встроенными циркуляционными насосами, поэтому увеличим эту мощность в 3 раза, получим максимальное значение в 510 Вт. Это минимальная требуемая мощность стабилизатора для котлов Baxi Luna (исключение составляет экономичный LUNA-3 COMFORT 240 i, для которого подойдёт регулятор в 240 Вт).

Фото 1. Два котла Baxi модельного ряда Luna. Приборы подключены к отопительному контуру.

БАСТИОН Teplocom ST-888

  • Релейная схемотехника.
  • Мощность: 480 Вт (@ cos φ = 0,8).
  • Рабочий диапазон: 145—260 В.
  • Выходные напряжения: 200—240 В.
  • Время срабатывания: 20 мс.
  • Точность: 8%.
  • Стоимость: от 4200 руб.

RUCELF КОТЁЛ-600

  • Релейная схемотехника.
  • Мощность: 600 Вт.
  • Рабочий диапазон: 150—250 В.
  • Выходные напряжения: 202—238 В.
  • Время срабатывания: 10 мс.
  • Точность: 8%.
  • Стоимость: от 2250 руб.

Фото 2. Автоматический стабилизатор напряжения Rucelf Котёл-600. Прибор изготовлен в России.

РЕСАНТА ACH-500/1-Ц

  • Релейная схемотехника.
  • Мощность: 500 Вт.
  • Рабочий диапазон: 140—260 В.
  • Выходные напряжения: 202—238 В.
  • Время срабатывания: 7 мс.
  • Точность: 8%.
  • Стоимость: от 1500 руб.

ИнСтаб Штиль IS1000

  • Инверторная схемотехника.
  • Мощность: 750 Вт.
  • Рабочий диапазон: 90—310 В.
  • Выходные напряжения: 216—224 В.
  • Точность: 2%.
  • Стоимость: от 10600 руб.

Slim

Мощности, потребляемые популярными моделями линейки Slim:

МодельSLIM 2.300 FiSLIM 2.230 iSLIM 1.300 FiSLIM 1.230 FiNSLIM 1.300 FiNSLIM 1.230 iNSLIM 1.620 iN
Мощность, Вт17012017070701515

В таблице указаны не все модели, но мощности неуказанных также не превышают 170 Вт.

Котлы Slim с индексом N не имеют встроенного насоса, поэтому если вы планируете систему с естественной циркуляцией, то при выборе стабилизатора нет необходимости брать запас по мощности в 3 раза, достаточно будет устройства в 100 Вт. Для котлов со встроенным насосом подойдут те же девайсы, что и для линейки Luna, рассмотрим модели, подходящие только для безнасосных котлов.

БАСТИОН Teplocom Рапан СТ-220

  • Релейная схемотехника.
  • Мощность: 200 Вт.
  • Рабочий диапазон: 165—250 В.
  • Выходные напряжения: 209—231 В.
  • Время срабатывания: 20 мс.
  • Точность: 5%.
  • Стоимость: от 2200 руб.

ИнСтаб Штиль IS350

  • Инверторная схемотехника.
  • Мощность: 300 Вт.
  • Рабочий диапазон: 90—310 В.
  • Выходные напряжения: 209—231 В.
  • Точность: 2%.
  • Стоимость: от 3850 руб.

Как выбрать стабилизатор напряжения для газового котла

Мы уже определились, что оптимальные стабилизаторы напряжения для котлов отопления – это электронные агрегаты. Теперь мы научим вас, как правильно выбирать эти приборы. Ничего сложного в этом нет, специальное образование вам не понадобится.

Насос является реактивной нагрузкой, поэтому в момент старта он потребляет гораздо больше, чем при выходе на рабочий режим. Именно для этого нам и нужен столь большой запас.

Самый главный параметр – это мощность стабилизатора напряжения для газового котла. Рассчитывается она очень легко – заглядываем в паспорта на котел и циркуляционный насос, вычисляем потребляемую мощность, умножаем ее на 5 и прибавляем для надежности еще 10-15% от полученной цифры.

Точность стабилизации – не менее важный параметр при выборе стабилизатора для газового котла. Максимальный показатель составляет 5%, чем меньше – тем лучше. Брать модели с показателем выше 5% не имеет смысла, так как это никак не похоже на нормальную стабилизацию напряжения

Также обращаем внимание на прочие параметры:

  • Наличие вольтметра – удобно оценивать текущее напряжение на входе и выходе;
  • Скорость стабилизации – чем выше этот параметр, тем быстрее достигается правильное напряжение на выходе;
  • Входной диапазон – здесь необходимо ориентироваться на расхождения в собственной электросети. Большинство стабилизаторов для газовых котлов успешно работают в диапазоне от 140 до 260 Вольт.

Не менее важен бренд – он может быть отечественным или зарубежным, особого значения это не имеет. Мы советуем приобретать стабилизаторы для газовых котлов марок Ресанта, Штиль, Ruself, Энергия, Suntek, Sven, Бастион.

Интересен тот факт, что некоторые производители выпускают стабилизаторы с точностью стабилизации больше 5% и при этом рекомендуют их к использованию.

Энергия VOLTRON — 1 000 5% Е0101-0154 – мощность и точность

Стабилизатор настенного исполнения. Нивелирует входные искажения сетевой электроэнергии. Отличается высокой точностью и малым коэффициентом погрешности.

Работает в паре с компьютерной и бытовой техникой, отопительным оборудованием, блоками управления из серии «умный дом».

Применяется в частных домах, медицинских учреждениях и лабораториях, офисных помещениях. Время реакции менее 10 миллисекунд. Работает на открытом воздухе в любую погоду.

Плюсы:

  • Качественная сборка, красивый дизайн, точность.
  • Мощный прибор, хорошие выходные параметры, малая погрешность.
  • Небольшие размеры, LED-дисплей.

Минусы:

Всего одна выходная розетка.

Популярные модели

Стабилизаторы для котлов отопления с защитой от скачков напряжения представлены огромным разнообразием моделей. Давайте рассмотрим самые популярные модели, составив своеобразный рейтинг на основе покупательских предпочтений.

Энергия Hybrid СНВТ-1000/1

Перед нами продвинутый гибридный стабилизатор для котла отопления. Он сочетает в себе электронику и быстродействующие реле, обеспечивая точность стабилизации напряжения 3% – отличный показатель. Выходное напряжение составляет от 213 до 227 Вольт, входное – от 144 до 256 Вольт, мощность – 1000 Вт. Аппарат предназначен для напольного размещения. Он не искажает синусоиду, обладает КПД 98%, может эксплуатироваться при температурах от -5 до +40 градусов. Производитель наделил его вольтметром, системой защиты от короткого замыкания и защитой от перегрева. Этот прибор можно купить всего за 3500 рублей.

Энергия АРС-1000

Еще один стабилизатор на 1000 Вт, ориентированный на работу с газовыми котлами. Модель является релейной, но обеспечивает точность 4%. Диапазон входного напряжения просто гигантский – от 85 до 270 Вольт, КПД составляет 98%, на борту имеются цифровые светодиодные вольтметры, а также системы защиты от перегрузок и перегрева. Средняя цена на российском рынке составляет 4500 рублей.

Solpi-M SLP-1000VA

Здесь главное случайно не переврать наименование бренда. А в остальном это вполне приличный стабилизатор для бытового газового котла и циркуляционного насоса. Он выполнен в небольшом прямоугольном корпусе с двумя цифровыми вольтметрами на передней панели. Мощность агрегата составляет 1000 Вт, диапазон входного напряжения составляет от 140 до 260 Вольт, выходного – от 209 до 231 Вольт. Точность стабилизации составляет 5%. Средняя стоимость модели на российском рынке – 4096 рублей.

Обязательные требования к стабилизатору

Мощность — базовый параметр, от него зависит работоспособность аппарата. Это значение учитывается для выбора стабилизатора напряжения для газового котла.

Чем больше электричества использует котлоагрегат, тем больше нужна мощность стабилизации. На рынке электрического оборудования выпускаются модификации от 0.50 до 3.50 кВт.

Чем раньше прибор определит сбой, тем слабее искривится характеристика тока. Так в инверторных устройствах стабилизация происходит мгновенно в 2 этапа, поэтому котлоагрегат полностью защищен от сбоя в сети.

При выборе защитного устройства необходимо обратить внимание на предохранительные уровни. Все защитные комплексы двойного преображения предохраняют от КЗ, ошибочного подсоединения, нарушения полярности и перезарядки аккумуляторов.

Расчёт мощности

Выбор стабилизатора напряжения для газового котла по мощности является не такой простой задачей, как это может показаться. Электрическая мощность котла определяется мощностью блока управления и автоматики и мощностью вентилятора системы дымоудаления, если он установлен. Некоторые модели газовых котлов могут быть оборудованы электрическими клапанами.

В среднем, электрическая мощность бытового газового котла не превышает 200Вт, поэтому для питания электрических цепей такого устройства подойдёт стабилизатор мощностью 300-500 Вт. При этом учитывается необходимый резерв по мощности (20%).

Совсем другая ситуация возникает когда в системе управления теплоносителем применяется один или несколько циркуляционных насосов. Каждый насос оборудован электродвигателем, пусковой ток которого многократно превышает рабочий.

Чтобы правильно подобрать мощность стабилизатора следует воспользоваться простой формулой:

(мощность котла + мощность насоса×3) × 1,3

  • Цифра «3» предполагает бросок пускового тока электродвигателя;
  • «1,3» – это поправочный коэффициент.

Например, мощность потребляемая схемой управления газового котла составляет 45 Вт, мощность циркуляционного насоса 80 Вт, тогда требуемая мощность стабилизатора составит – (45 + 80×3)×1,3=488 Вт (500 Вт).

Какой стабилизатор подойдет для газового котла?

Чтобы разобраться в том, какой стабилизатор напряжения лучше для газового котла, можно ознакомиться с основными требованиями к устройству.

Хороший стабилизатор должен иметь:

  • 20% резерв по мощности;
  • Защиту от превышения напряжения, короткого замыкания и перегрузки;
  • Форму выходного напряжения близкую к синусоидальной;
  • Функцию автоматического перезапуска;
  • Индикацию параметров и режимов работы.

Специалисты советуют не применять для стабилизации напряжения в газовом оборудовании устройства с сервоприводом из-за возможного искрения между щёткой и обмоткой. Наиболее предпочтительными моделями будут релейные, тиристорные и инверторные стабилизаторы. Несмотря на высокую стоимость, они обеспечивают лучшие параметры выходного напряжения и отличаются длительным сроком безаварийной службы.

Где продаются такие стабилизаторы?

На рынке имеется большое количество различных марок и моделей стабилизаторов напряжения, но мы остановимся на одной конкретной марке. Речь пойдет о специальной линейке стабилизаторов отечественного производителя «Энергия», предназначенной специально для газовых котлов отопления. Среди этих стабилизаторов под маркой «Энергия APC» имеются устройства с различной мощностью: 500/1000/1500 и 2000 кВт.

Стабилизатор напряжения «Энергия APC 2000» ввиду его высокой мощности, можно использовать как для подключения отопительной системы так и другого оборудования параллельно с котлом. Точность стабилизации данного прибора составляет 4%, и это очень хороший показатель, который рекомендован специально для электроники газовых котлов. Диапазон входного напряжения стабилизатора находится в пределах 120-276В. Данное устройство имеет целых 5 степеней защиты, и может быть смонтировано на стену, а благодаря приятному и минималистичному внешнему виду впишется в любой дизайн, и сольется воедино с другим оборудованием котельной.

https://youtube.com/watch?v=WcleAlYN8jM

Итак, в данной статье мы рассказали вам об основных видах и критериях выбора стабилизатора напряжения для газового котла, а также пришли к выводу, что лучшими параметрами для использования с отопительным оборудованием, обладают релейные, электронные и инверторные стабилизаторы. Надеемся, что наша статья будет полезной для вас, желаем удачи!

Как выбрать трёхфазный стабилизатор напряжения?

Выбираем релейный стабилизатор напряжения: конструкция, преимущества и недостатки

Стабилизаторы напряжения для дома: отзывы, какой лучше и по каким критериям делать выбор

Какой стабилизатор напряжения лучше: основные виды и их особенности

Как подключить стабилизатор

Перед установкой ознакомьтесь с инструкцией и технической документацией устройства.

Аппарат располагается в сухом помещении с указанной в паспорте температурой.
Блок ставится вдали от горючих веществ.
Нельзя размещать прибор в закрытых шкафах, тумбах

Важно обеспечить нормальную циркуляцию воздуха.
Подключение к котлу проводится через розетку с заземлением.. Смотрите схему ниже:

Смотрите схему ниже:

Чаще всего защитное устройство ломается при длительной работе с низким напряжением (170 В). При подключении соблюдайте рабочее напряжение на входе.

Почему при работе слышатся щелчки

Этот вопрос часто задают пользователи на форумах. На это есть несколько причин:

  • Щелчки слышны при неправильном подборе мощности. Когда значения энергии выходят за допустимые пределы, стабилизатор отключается. При этом слышится щелчок. Выход — подобрать подходящий прибор.
  • Плохая пайка контактов. Чаще встречается в недорогих версиях. В процессе использования в месте пайки возникает трещина, что является причиной посторонних звуков.
  • Механический тип оборудования. Во время переключения режима возникают щелчки.

Теперь вы знаете, на что обратить внимание при выборе, сравнили преимущества и недостатки, принцип подключения. Осталось разобраться с выбором модели, ее параметрами и стоимостью

Заключение

Защита котлов Бакси от изменений параметров напряжения питания является основным условием длительной и стабильной работы оборудования.

Отказ системы в зимнее время способен разрушить трубопроводы и потребовать трудоемких и дорогостоящих ремонтных работ, что в условиях отделанного и благоустроенного дома станет катастрофой, особенно, если разморозится система теплого пола.

Поэтому важность использования стабилизаторов не обсуждается и считается первостепенной. Стоимость котлов весьма высока, рисковать ими в надежде на стабильность сетевого питания не следует

Возникновение аварийных ситуаций — свойство любых линий электропитания, даже самых надежных и современных, поэтому следует позаботиться о сохранности своего оборудования самостоятельно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
