Конструкция русской (духовой) печи
В печи можно выделить три основные составляющие:
- Фундамент.
- Корпус.
- Дымовая труба.
Фундамент
Глубина заложения фундамента под печь зависит от свойства грунтов, отапливается ли здание в холодный период времени, каков уровень грунтовых вод. В случае непостоянного прогрева здания глубина подошвы фундамента предусматривается ниже глубины промерзания грунта в наиболее холодное время.
1 — подошва фундамента; 2 — бутовая кладка; 3 — глубина закладки; 4 — гидроизоляция; 5 — уровень пола; 6 — массив печи
Бутобетон состоит из бетонной смеси и бутового камня.
- цемент М400 — 1 часть;
- песок — 2 части;
- гравий или щебень фракции менее 3 см — 4 части.
Для изготовления бетона песок берется с минимальным количеством органических, глинистых, пылевидных, слюдяных примесей, которые значительно понижают прочностные и морозостойкие свойства бетона.
Вода вливается в сухую смесь цемента, песка и гравия постепенно, при постоянном перемешивании ингредиентов до достижения необходимой подвижности смеси. В этом случае объем воды примерно равен объему взятого цемента.
Фундамент под печь можно сооружать как с помощью опалубки, так и безопалубочным способом при плотных неосыпающихся грунтах и глубине подошвы фундамента менее 1,25 м. В случае безопалубочного устройства размер котлована должен соответствовать размеру фундамента. Под подошву фундамента необходимо уложить слой утрамбованного щебня толщиной не менее 10 см.
Бутобетонная кладка представляет собой процесс втапливания бутового камня в слой уложенного бетонного слоя высотой 20 см. Бутовый камень должен быть меньше 30 см, его погружают в слой бетона на глубину больше 1/2 его высоты. Зазор между укладываемыми камнями, а также между камнем и опалубкой составляет 4–6 см. Когда слой бута полностью уложен, настилается следующий слой бетона и процесс втапливания камня повторяется.
Для достижения полноценного качества бетонных работ перерывы в процессе устройства фундамента допускаются, только когда промежутки между камнями заполнены бетоном последнего слоя. В сухую, ветреную или жаркую погоду при перерывах в работе более суток для предотвращения быстрого высыхания поверхность бетона покрывают каким-либо материалом (можно толем) и 3–4 раза в день смачивают водой. Перед возобновлением работы поверхность последнего слоя очищается от загрязнения и смачивается водой.
Бутовый камень можно заменить обломками красного кирпича или кусками бетона, заполнителем же бетонной смеси может быть кирпичный щебень. Камни, обломки кирпича до погружения их в бетонную смесь должны быть тщательно очищены от загрязнений. В сухую и жарку погоду в случае использования битого кирпича обломки перед укладкой вымачиваются в воде.
Сроки набирания бетоном прочности зависят от его температуры. При температуре 10 °С за первые сутки он наберет примерно 10% своей полной прочности, за 7 дней примерно 60%, а за 28 дней — 85%. При увеличении температуры бетона сроки его полного набирания прочности сокращаются. Приступать к кирпичной кладке на поверхности фундамента необходимо не ранее чем спустя 14–28 дней.
Корпус печи
В русской избе печь устанавливали в углу недалеко от двери. От одной стены отступали примерно 20 см, а от другой, где находилась входная дверь, примерно 1 метр. В этом месте часто обустраивали чулан, где хранили продукты и кухонную утварь.
На поверхность фундамента, набравшего прочность, укладывается 2 слоя гидроизоляционного материала (рубероид, толь или др.). Далее выкладывается основание печи (опечье). В классической русской печи прошлого для этого использовали деревянный брус или бревно.
1 — подпечье; 2 — подшесток; 3 — шесток; 4 — под; 5 — душник; 6 — перекрыша; 7 — полудверка; 8 — задвижка; 9 — труба дымохода
Подшесток служил для хранения кухонной утвари, а в подпечье укладывали инвентарь для печи (ухваты, кочерги, сковородники). Сейчас эту часть печи выкладывают преимущественно из кирпича (глиняного обыкновенного). Причем использовать нужно полнотелый. Кирпич бывает лицевой и рядовой. Лицевой используется для облицовки, рядовой — для внутренней кладки печи. Для поверхностей, соприкасающихся с открытым огнем, необходимо применять огнеупорный кирпич (шамотный), который выдерживает температуры более 1300 °С.
История печи
Русская печь с лежанкой
Традиционный домашний быт крестьянина в любой стране мира в прямом смысле строился вокруг печи. Учитывая уровень развития технологий времен средневековья, это сооружение было единственным доступным средством для обогрева здания, приготовления еды, сушки вещей. А учитывая стесненные условия, являлась и местом для сна нескольких человек. За многовековую историю эксплуатации было разработано множество конструкций домашнего очага, но у всех имеется общее принципиальное устройство — большая сводчатая топочная камера, толстые стенки, кирпичный дымоход.
Печь шведка с лежанкой и варочной плитой отлично вписывается в современный интерьер деревенского дома.
Варианты обогрева дома
Выбор способа обогрева зависит от планировки строения – боковой или нижний. Первый вариант является лучшим решением для домов из нескольких помещений, поскольку соседняя комната прогревается при помощи бокового отопительного щитка. Второй способ применяют с целью теплоснабжения одной комнаты, но имеющей большую площадь.
Стенки подподового пространства прогреваются снизу. В настоящее время конструкции с целью увеличения КПД снабжают колпаковым типом горения, что дает возможность обеспечивать равномерный прогрев и стабильную тягу. В таких агрегатах топливо сгорает полностью и в них меньше скапливается сажи.
Предварительные работы
Раствор для кладки
Процесс приготовления раствора для кладки печи намного сложнее, чем обычного цементно — песочного состава. В качестве основного компонента в нём выступает жирная глина. В первую очередь её очищают от крупных инородных включений. Затем замачивают не менее чем на 24 часа. Когда частицы глины разбухнут, её протирают через металлическое сито.
Другим компонентом является речной мытый песок, который перед введением в состав смеси желательно прокалить.
В среднем для 2-х частей глины нужно отмерить 1 часть песка, но процент жирности у глины всегда разный, поэтому правильные пропорции лучше определить опытным путём. Для этого в трёх небольших банках замешивают раствор с разным количеством компонентов и раскатывают в лепёшки.
Сравнение растворов
Через 3 дня смотрят на каком из образцов образовалось меньше трещин — это значит, что всё кладочную смесь нужно замешивать в этих пропорциях.
Изготовление фундамента
Такое массивное сооружение, как русская печь с лежанкой и плитой, должно иметь под собой на надёжную опору, не связанную с фундаментом основного строения. Поэтому ставить прибор в уже выстроенном доме намного труднее, чем на этапе его закладки.
Самая надёжная опора под русскую печь— это монолитная железобетонная плита. Она сооружается по стандартной технологии. Уровень заглубления её подошвы должен соответствовать уровню залегания подошвы фундамента внутренней стены, возле которой устанавливается прибор.
Между стенками этих конструкций должен оставаться зазор в 5 см, который заполняется песком. Верхняя плоскость плиты должна быть ниже уровня пола на 15 см. Если под возведение русской печи выбрано место вблизи наружной стены, под которой более глубокий фундамент, то фундаментная конструкция под печь должна быть расширена.
Схема фундамента
Сам процесс изготовления фундамента происходит следующим образом:
размечают габариты печи;
отрывают котлован на 25 – 30 см шире от намеченных линий с каждой стороны и глубже будущей опоры на 25 см;
выравнивают и утрамбовывают дно котлована;
отсыпают песчаную подушку толщиной 10 см с проливкой водой и послойным уплотнением;
укладывают 15 см слой щебня и также тщательно его уплотняют;
устанавливают опалубку;
на внутренние стенки опалубки крепят рубероид;
вяжут арматурный каркас по всей высоте опоры. Сетку укладывают параллельно в два ряда в нижней и верхней части основания и скрепляют между собой поперечными прутами арматуры;
заливают бетонную смесь в опалубку. Бетон должен укладываться слоями по 20-25 см и тщательно уплотняться вибраторами. Это делается для предотвращения образования пустот в теле конструкции. Верхнюю плоскость выравнивают с помощью правила или обычной доски;
-
опалубку демонтируют через неделю, после того как бетон схватиться и наберёт первоначальную прочность;
для защиты от воздействия почвенных вод через 22 — 25 дней боковые стенки конструкции обмазывают горячим битумом, а верхнюю поверхность оклеивают двумя слоями рубероида.
Что нужно для кладки русской печи
Ничего технически сложного в русской печи нет. Нет греющихся дверец и колосников. Требуется только довольно приличная куча материалов и понимание, как это правильно организовать. И, конечно, понадобится время и желание.
Эпоха глинобитных печей ушла в прошлое. Теперь куда больше в чести кирпичные конструкции, как более теплоемкие и долговечные. Для кладки русской печи потребуется следующий минимум материалов и инструментов:
кирочка каменщика. Молоток и кирочка для рубки и тески кирпича в одном инструменте,
мастерок. Лучше маленький — он удобнее. Традиционно печники накладывали глину голой рукой, но от этого здорово сохнет кожа. Поэтому лучше приобретите небольшой мастерок. Самый маленький, какой сможете найти,
уровень строительный, чтобы контролировать горизонт и вертикаль кладочного массива. В идеале, два: большой и малый. Но их оба можно заместить одним коротким, сантиметров на семьдесят длиной,
лобзик или выкружная пила, чтобы выпиливать кружала — временные опалубки под своды печи, кладочные шаблоны под арки,
отвертка или шуруповерт — собирать кружала,
обрезки досок или фанера для кружал,
ручная малооборотистая дрель-миксер для подготовки раствора,
УШМ (болгарка) желательна, но необязательна. Поможет упростить многие задачи по раскройке и подгонке кирпича,
несколько емкостей: для замачивания глины и кирпича, для замеса раствора, для транспортировки песка и готового кладочного состава,
песок. Лучше мелкий, сеянный, только с карьера. Намывной морской или речной не годится. Его песчинки округлые, поэтому плохо схватываются в растворе со связующим,
вьюшка или пара печных задвижек. Типоразмер подбираем с учетом внутреннего размера канала (сечения) 260260 мм,
кирпич. Только полнотелый красный, пластичной (влажной) формовки. Никаких пустот в нем не допускается. Максимально качественный и ровный. Марка М150 и выше
Особое внимание следует обратить на морозостойкость. Должно быть не менее 50 циклов, а лучше все 100 или даже выше
Эта величина косвенно указывает на способность материала держать термоудар. Количество кирпича зависит от размеров печи. В среднем, на небольшую русскую печь с трубой требуется 1500 штук,
цемент или известь для кладки трубы выше кровли,
глина. Специальная кладочная смесь на основе красной глины (продается иногда в магазинах готовая — только развести водой) или обычная красная глина. Огнеупорная не пойдет — у нее иной коэффициент теплового расширения. Глина слишком жирна для кладки кирпича, поэтому раствор придется готовить самостоятельно, смешивая ее с песком. Пропорции зависят от жирности — от 1:1 до 1:6. В сети и специальной литературе гуляет много способов определения нужных соотношений, но проще сделать так: сделать несколько пробных замесов в разных соотношениях, а потом бросить комок каждой смеси на лист металла, чтобы вышла «плюха» толщиной миллиметров в пять. И дать высохнуть. Жирный раствор растрескается (не хватает отощителя — песка), тощий легко стирается пальцем. Нормальный не трескается и с трудом отстает от поверхности. Запоминаем нужное соотношение и готовим раствор все время монтажа печи,
вода. Лучше дождевая. Хотя вполне годится и обычная водопроводная.
Конструкция русской печи с камином и лежанкой
Лежанка в русской печи, по-другому — полати, располагается слева или справа от основной конструкции в верхней ее части, позади дымохода. По некоторым проектам лежанка является как бы отдельно выстроенной конструкцией, которая просто присоединяется к общей части. Главное в проекте с полатями — чтобы теплообменник находился под лежанкой.
Все тепловые каналы сооружения аккумулируются около спального места. В проекте печи с местом для сна должна быть задвижка, которая будет прекращать выход тепла через трубу, то есть более длительное время сохранять тепло в самой конструкции.
Важно! При строительстве свода горнила надо учесть определенный градус наклона потолка в целях аккумуляции теплого воздуха под самой лежанкой. Сегодня разработаны суперсовременные варианты русской печи с камином и лежанкой, которые предусматривают разбивку конструкции на разные отделы
Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее
Сегодня разработаны суперсовременные варианты русской печи с камином и лежанкой, которые предусматривают разбивку конструкции на разные отделы. Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее.
В таких конструкциях имеются дополнительные задвижки, так называемые летние и зимние заслонки. В соответствии со схемами, размеры такого сооружения могут варьироваться, но есть минимальные габариты: ширина — 2 метра, высота — 2 с половиной метра.
Русская печка своими руками
Надо отдать должное смелости некоторых предприимчивых людей, но сделать своими руками порядовку с лежанкой и готовочной поверхностью — довольно смелое решение. Дело в том, что как бы доходчиво ни выглядела схема конструкции на бумаге, воплотить ее в реальность довольно сложно. И все-таки для решительных людей есть рекомендации.
Инструменты для работы
Какой инструментарий вам понадобится:
емкость для замешивания раствора;
мерная планка, чтобы ширину кладочных швов;
строительный уровень — обязательно! Без него, гарантировано, конструкция будет иметь крен, а устранить его по окончании кладки уже будет невозможно;
правило (с его помощью выравнивается поверхность фундамента — операция разовая);
отвес (тоже крайне важное приспособление, служит для уточнения вертикальной кривизны в любом нужном месте);
порядовка — специально приспособление для многоуровневой печной кладки;
мастерок;
молоток с кирковым носом — ручной инструмент, позволяющий колоть цельный кирпич на куски вместо того, чтобы резать болгаркой.
Материалы и элементы оснастки
При создании русской печки с лежанкой и плитой вам потребуются дополнительные элементы, благодаря которым вы достигнете желаемый функционал:
- закаленный кирпич (рекомендуется М-200) в количестве 1850-1900 шт.;
- жирная чистая глина 245-250 кг;
- очищенный песок 295-310 кг;
Количество кирпичей, песок и глина приведены в количествах, рассчитанных на модель 2.3 длиной, 2.0 м высотой, 1.6 м шириной.
- колосники;
- топочные, прочистные и поддувальная дверцы;
- заслонка для топки;
- дымовая задвижка;
- варочная панель;
- стальной лист, стальной уголок, водонагревающий бак — по ситуации и в зависимости от проекта.
Количество дверц и колосников определяется исходя из нюансов проекта.
Порядок укладки слоев
В компетентно составленных рабочих чертежах русская порядовка с лежанкой и плитой представлена каждым уровнем по отдельности. Иначе сложить печку будет невозможно из-за сложности ее внутреннего (не видимого снаружи) устройства.
- Типовой пример:
- ряд 1-й. Слой укладывается без стяжки прямо на напольную гидроизоляцию. Подходит перекаленный кирпич, поскольку воздействия высоких температур не будет;
- ряд 2-й. По краям будущего пода кирпичи ставятся на ребро, а если используются не цельные кирпичи, в следующем ряду их обязательно нужно перекрывать цельными;
- ряд 3-й. Аналогичен предыдущему. Также здесь рекомендуется установить дверцу поддувала;
- ряд 4-й. Кладется так же, как 2-й;
В этом ряду не забудьте оставить место для прочистного канала.
- ряд 5-й. Прочистной канал продолжается. Сделать основание для будущих арочных сводов;
- ряд 6-й. Начинается сужение прочистного канала. Устанавливается колосник;
Колосники — это чугунные или стальные решетки, через которые проходит воздушный поток с улучшенной тягой. Пропускают кислород и задерживают зольный остаток от сгорающего топлива.
- ряды 7-й, 8-й. Здесь размещается стальной лист. Также необходимо закрепить проволоку, чтобы зафиксировать топочную дверку. Кладка пода закончена;
- ряд 9-й. Делается песчаная подсыпка. Кирпичи по всему ряду будущего пода устанавливаются на ребро.
- ряды 10-й, 11-й. Так же, как предыдущий. Поверху устанавливается варочная поверхность. На краю пода лучше всего уложить располовиненные кирпичи;
- ряды 12-й, 14-й, 16-й. Так же, как предыдущие.
Поднятие арки рекомендуется начать на 15-м ряду.
- ряды 17-й, 18-й. Между ними прокладывается вязальная металлическая проволока. На этих рядах свод сужается;
- ряды с 19-го по 21-й. Завершается работа над лежанкой;
- ряд 22-й. На этом уровне начинается подъем хайла. На этом этапе печная кладка очень сложная и ответственная;
- ряды с 23-го по 31-й. Формируется трубный канал. В нужных местах размещаются поддувала и задвижки.
Подводя итоги, отметим доступность кладки печей с лежанкой и готовочной панелью. Осуществить задуманное своими руками возможно, хотя и потребует высокой концентрации внимания, обстоятельности и многократных уточнений в расчетах. Непременно заручитесь поддержкой опытного специалиста — если не практическими действиями, то хотя бы полезными советами с его стороны.
Возводим русскую печку своими руками
Что можно сказать по этому вопросу. Все, что касается кирпичных печек, упирается в порядовку. Что это такое?
Начнем с того, что печь укладывается горизонтальными рядами, выложенными из кирпичей. Так вот существуют определенные правила, как необходимо класть кирпичи в том или другом ряду. Эти правила и есть порядовка русской печи. Некоторые считают, что порядовка – это и есть уложенные ряды кирпичной кладки, что в корне неверно. Этот термин произошел от слова порядок, а не ряд.
Понятно, что в каждой модели русской печки приемлемы свои порядовки. И если старинные разновидности уже практически забыты, то современные модели обязательно сопровождаются чертежами и схемами. Поэтому предупреждаем вас – если в порядовке печи с лежанкой вам что-то не понятно, то не стоит приступать к возведению отопительной установки. Во-первых, вы запутаетесь и замучаетесь. Во-вторых, зря израсходуете большое количество строительных материалов, которые наверняка придется докупать.
Хотелось бы в этой статье продолжить разговор на мажорной ноте. Типа – а давайте разберем кладку русской печи своими руками. И рассказать, как все делается от «А» до «Я». К сожалению, сделать это словами очень сложно. Если чисто визуально это не видеть, если мастер-учитель не будет показывать, как, что и куда укладывать, соорудить русскую печку будет непросто. Поэтому предлагаем схему на рисунке.
Итак, схема кладки русской печи своими руками.
Порядовка русской печки
Как видите, процесс достаточно сложный. Слишком большое количество разных нюансов, которые домашний мастер знать просто обязан:
- Кирпич на гидроизолированный фундамент кладется в сухую, без раствора. Это относится к первому ряду кирпичей.
- В первых трех рядах используется уширенный межкирпичный шов. Он должен быть около 13 мм шириной. В последующих рядах шов сужается до 5 мм. Таким образом, получается уступ в порядовке.
- Первые три ряда обязательно проверяются правилом по диагоналям.
- В словаре печников есть два понятия кирпича: ложковый и тычковый. Так вот первый укладывается вдоль длинной стороной, а второй перпендикулярно. При этом сами кирпичи могут быть уложены плашмя, боком или на попа, то есть на торец.
- При возведение сводов придется воспользоваться опалубкой. Ее можно убирать только после полного высыхания кладки.
- Запомните, что свод собирается только перевязанными швами.
Схема, как работает русская печь
Есть еще несколько тонкостей возведения русской печки, но их столько много, что рекомендуем посмотреть видео, размещенное на этой странице. Из него вы поймете, какое это непростое дело – сооружать печь с лежанкой.
Порядок кладки рядов
Кирпич перед укладкой помещают на 2-3 секунды в воду. Затем на его поверхности наносят раствор и плотно усаживают на предназначенное место в конструкции русской мини печи, согласно разработанной на стадии проекта порядовке.

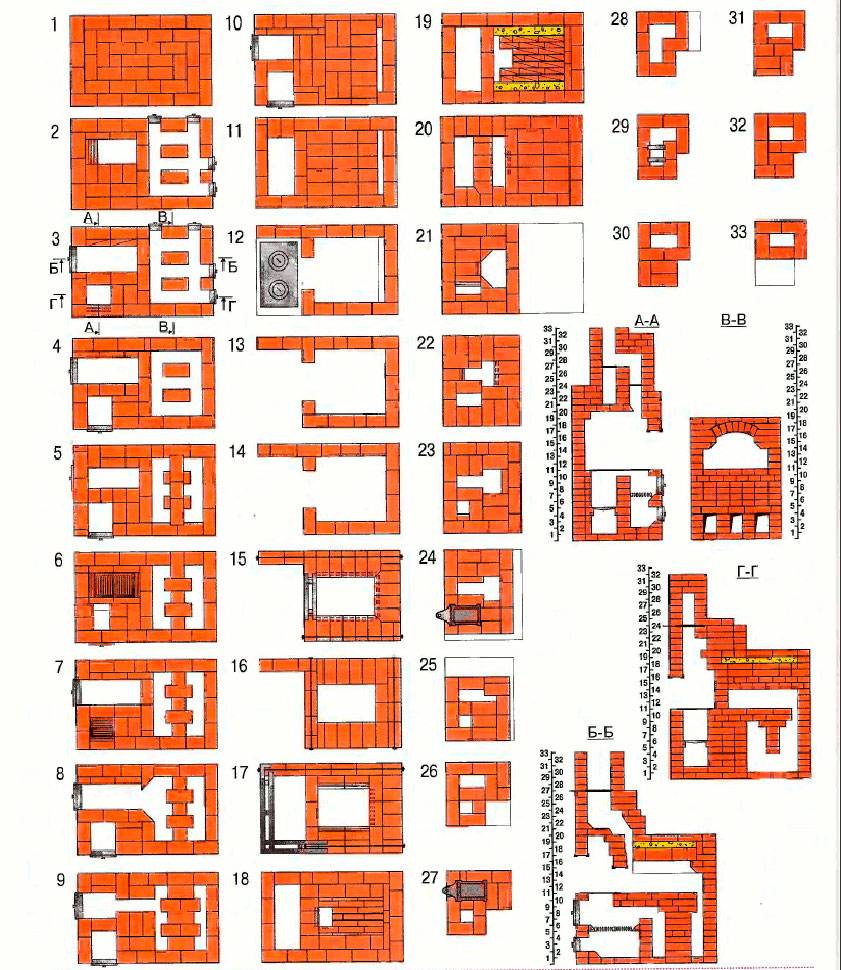

Порядовка малой русской печи:
1-9 ряды
Ряды 9-16
17-24 ряды
25-33 ряды
После того, как выполнена оклеечная гидроизоляция фундамента, на верхний слой рубероида насыпают слой песка толщиной в 1 см, а затем согласно порядовке русской мини печи:
- укладывают 1-й ряд кирпичей на сухую, без применения раствора;
- со 2-го по 5-й – кладут поддувала обоих топливников и устанавливают их дверцы;
- 6-й — монтируют решётки колосника для двух топливников;
- 7-й и 8-й — монтируют дверцы топливников. Кладка основной топочной камеры расширяется в сторону перегородки;
- 10-й — возводят под и формируют канала шириной 8 см возле тыльной стены корпуса вдоль варочного отдела;
- 11-й — продолжают кладку пода, перекрывают дверки обеих топливных камер;
- 12-й — укладывают чугунную плиту;
- 13-й и 14-й — продолжают кладку согласно порядовке;
- 15-й — формируют варочный отдел, устанавливают связи из стальной полосы между его боковыми стенками;
- 16-й и 17-й — продолжают формировать варочный отдел;
- 18-й – перекрывают шесток, в передней части свода оставляют четыре хода размером 70х120 мм;
- 19-й — формируют сборный канал, суживают отверстие перетрубья;
- 21-й — закладывают основу вентиляционного канала;
- с 22-го по 24-й — уменьшают сборный канал в сечении, увеличение размера вентиляционного канала и установка на него задвижки;
- с 25-го по 27-й — изменяют форму дымохода, устанавливают на него задвижку;
- 28-й и 29-й — соединение двух вертикальных каналов в один горизонтальный ход с Г-образной формой, перекрытие этого канала полосовой сталью;
- 30-й — соответствует чертежу;
- в 31-ом и 32-ом – выкладывают перекрышу;
- в 33-ем – кладут дымоход.
Дымоход русской мини печки кладут из полнотелых кирпичей на смешанном типе кладочной смеси, в состав которой входит цемент, глина и песок. Все его внутренние поверхности должны быть гладкими, а швах отсутствовать пустоты. Это позволит снизить количество скапливающейся на его стенках изнутри сажи и смол. Саму кладку ведут в один кирпич с толщиной шва не более 10-12 мм.
Так будет выглядеть печь (примерно, незначительные изменения в порядовке):
Вид спереди
Вид сзади
Вид слева
Вид справа
Сушка
Новую русскую мини печь из кирпича перед использованием нужно протопить в режиме сушки, т.е небольшим количеством дров. За это время должна испариться вода, попавшая внутрь стен при кладке конструкции. При топке в режиме сушки дверки топочных отделов и задвижка на дымоходе должны быть открытыми. Результатом качественно проведённой сушки будет отсутствие сырых пятен на кладке и конденсата на задвижке дымового канала.
Чем и как топить русскую печь
В качестве топлива обычно используют уголь или дрова. При этом лучше использовать поленья из сосны или берёзы. Они отличаются более длительным прогоранием и сохранением жара. Сейчас уголь можно купить в различных магазин, но можно его сделать и самостоятельно. Для получения хорошего древесного угля нужно подбирать дрова похожего размера и максимально срубать сучки и отростки. Их укладывают в форме колодца, а сверху посыпают лучиной. Это делается для их быстрого загорания. Для получения равномерного угля следует топить так, чтобы жар сохранялся длительное время. Для этого устройство раскаляют большой партией дров.
Порядовка и фундамент
Схема-порядовка печки с лежанкой
Основной этап строительства занимает правильный расчет необходимых инструментов, стройматериалов и фурнитуры. От точности чертежа будет зависеть срок службы печи и её экологическая безопасность.
Фундамент, используемый при возведении русской печи, может быть нескольких типов:
бутобетонным, кирпичным, состоящим из железобетонных блоков габаритами 40 см /20 cм / 20 cм – или же может быть монолитно-армированным.
Поэтапное возведение фундамента русской печи выглядит следующим образом:
- Правильное рытье котлована под фундамент печи габаритами, соответствующими размеру основания печи, с прибавлением запаса в 20 см с каждой из сторон;
- Фильтрующая подушка, необходимая для правильного функционирования печи, создается путем укладки на дно ямы слоя влажного песка. Песок трамбуется до ого момента, пока не перестанет оседать;
- Сверху на него укладывается три последовательно трамбующихся слоя – щебёнки и среднего размера куски битого кирпича, тонкий слой песка. Вся подушка покрывается 10-сантиметровым горизонтом щебня, также максимально сильно трамбующимся.
- Щебень обязательно покрывается слоем гидроизоляции, состоящим из брезента или рубероида;
- Фанерная опалубка устанавливается в сам котлован. Здесь пригодится «запасное» расстояние между опалубкой и котлованом шириной около 10 см. Чтобы дерево или фанера не вытянули влагу из раствора, доски увлажняют и укрепляют подпорками;
- В опалубку заливается 5 см цементного раствора, во время высыхания которого происходит вязка металлической сети под строгой геометрической ровностью. При этом концы прутьев не должны доставать до опалубки 1 – 2 см;
- Происходит замешивание стандартного бетонного раствора, в котором участвуют цемент, песок и щебень в пропорциях 1 : 3 : 5 — в несколько слоев. Каждый слой трамбуют с помощью вибропресса или вручную. Здесь требуется идеальная ровность заливки, проверяющаяся и контролирующаяся по строительному уровню, от которой зависит долговечность будущей печи.
- Залитый печной фундамент покрывается слоем гидроизоляции и оставляется до полного высыхания.
Следующим этапом идёт самый трудный процесс возведения русской печи с лежанкой – специфическая порядовая кладка. С нею легко справляется профессиональный печник, но у новичка-строителя могут возникнуть определённые трудности, поэтому стоит вкратце рассмотреть все уровни кирпичной порядовой кладки.
Общие размеры печки с лежанкой
Выкладывание первого ряда является самым ответственным этапом возведения печи, от него зависят устойчивость и прочность будущей конструкции. Укладывание шанцов – двухрядных кирпичных стен – происходит с маленьким интервалом под непрерывным контролем строительного уровня. Аналогично выкладывается второй ряд, а в следующем – третьем – происходит монтаж дверцы поддувала.
Четвёртый ряд укладывается аналогично третьему, с соблюдением правильной перевязки швов – на этом ряду уровень кладки сравнивается с высотой дверцы. Здесь же происходит установка трех дверок, используемых для прочистки печи.
В пятом ряду дверца поддувала перекрывается, происходит закладка горизонтальных каналов топливника и футеровки. Следующим рядом также происходит возведение футеровки, уровень кладки сравнивается высотой прочистных дверок. Теперь происходит установка колосниковой решётки.
Собственно, возведение футеровки продолжается до тринадцатого ряда. На седьмом ряду производится создание опускных, подъёмных и глухих каналов (колпаков). В 10-11 ряду происходит и перекрывается установка дверки топочной камеры. Здесь также формируются четыре канала для подсоса воздуха, хайло и его глухой канал.
На 12 ряду футеровка начинает образовывать свод, продолжается формирование хайла топки, и закрываются глухие каналы и перекрываются подсосные.
13 ряд окончательно перекрывает все каналы и топливную камеру.
14 ряд продолжает создавать перекрытие, 15 ряд формирует входной вертикальный канал, устраивается бортик. С 16 по 20 ряд набирается вертикальная труба дымохода, на 21 ряду устраивается задвижка.
Теперь следует ознакомиться с хорошими советами по вопросу о том, как построить печь с лежанкой своими руками.
Схема дымохода
Последний этап – строительство дымоходной трубы. Это отдельная наука, и чтобы лучше в ней разобраться, ниже показана схема дымохода для русской печи:
Печной дымоход помимо самой трубы имеет следующие элементы:
- разделка. нужна, чтобы обеспечить противопожарную изоляцию от деревянного перекрытия дома толщиной в 1.5—2 кирпича;
- выдра: это узел прохода дымохода сквозь кровлю;
- оголовок: многоцелевой элемент, улучшающий тягу, обеспечивающий прочность и так далее.
Важной! Кирпич при возведении дымохода устанавливается самой гладкой стороной внутрь, весь раствор из полости трубы тщательно удаляется. Ничто не должно препятствовать хорошей тяге, это важный фактор для нормального функционирования русской печи
Кладка производится в соответствии со схемой из такого же раствора, что и печь, но только до уровня кровли. Там раствор нужно поменять на цементно – песчаный, устойчивый к условиям внешней среды. Участок дымохода печи, находящийся на чердаке, рекомендуется оштукатурить слоем глины по металлической сетке, чтобы внутри не образовывался конденсат. В идеале стоит утеплить и наружную часть дымохода, например, базальтовым волокном.
Типы по способу топки
Русская печь отличается экономным расходом дров, для ее нагрева используется небольшое количество топлива, тепло сохраняется на длительное время. Такая особенность обусловлено особым строением камеры, особенно для печи по-белому.
По способу топки можно выделить три большие группы, некоторые сейчас практически не используются, к таким конструкциям относятся черные курные. По-белому с дымоходами более эффективны, безопасны, могут использоваться для отопления, приготовления продуктов, прогрева парной.
По-черному
Самый старинный вариант – это курная печь по-черному, которая получила свое название за особенность топки. Такие конструкции сооружались из обычной глины, а не кирпича, не имели дымоходной трубы. При топке образовывался густой черный дым, который выходил через специальные отверстия в стенах (волоковые окна), притвор над дверью. Чтобы избежать пожара, всегда поддерживали малый огонь, сильное разгорание не допускалось. Необходимо постоянное поступление холодного воздуха в дом, однако это значительно снижает эффектность работы конструкции, увеличивает расход дров или щепы.
Русская печь “по-черному”
Сегодня курные модели практически не используются, встретить их можно только в некоторых классических русских банях, да и то крайне редко. Связано это с необходимостью соблюдения мер безопасности, постоянным обслуживанием не только самой печи, но и помещения, стены и потолки которого постепенно покрываются слоем копоти. Однако есть и ряд преимуществ:
- при их помощи можно коптить мясо или рыбу;
- помещение отлично дезинфицируется под воздействием дыма;
- печь обеспечивает наиболее эффективную отдачу тепла помещению.
По-серому
Такой вариант пришел на смену курным, он более безопасный и удобный, дым выходит не через волоковое окно, а через деревянную трубу или отверстие, проделываемое в потолке над конструкцией. Но среди недостатков повышенная пожароопасность – выход дыма через крышу сопровождается искрами и высокой температурой.
По-белому
Самыми безопасными и удобными являются традиционные печи по-белому. Для из сооружения используется специальный обожженный кирпич, для вывода дыма применяется труба. Особая конструкция дымохода не только эффективно выводит продукты сгорания, но и увеличивает тягу, повышая результативность работы топки. Конструкция трубы имеет изогнутую форму, это повышает КПД, позволяет эффективно гасить искры, что делает конструкцию безопасной и защищает дом от пожаров. Изогнутая форма дымохода обеспечивает быстрый прогрев окружающих конструкций – дом с такой печью быстро прогревается, становится теплым и комфортабельным. Для отопления используется минимум дров, что является большим преимуществом.
