Солнечные батареи: описание различных видов и материалов нового поколения

От теории – к практике

Задумываясь о подобном, альтернативном источнике питания, каждый, прежде всего, задается вопросом – «Каковы будут затраты на установку такой системы?». Действительно, в силу специфических особенностей подобное оборудование дороже своих аналогов для традиционных источников питания, но на сегодняшний день, благодаря новым уникальным, научным разработкам, которые привели к значительному удешевлению технологии изготовления солнечных панелей, стоимость альтернативного источника питания на их основе уменьшилась в разы, что в свою очередь сделало их доступными для широкого круга потребителей.

Нынешний рынок солнечных панелей изобилует различными предложениями, различающихся выходным напряжением, максимальной выходной мощностью и конструктивным исполнением. В связи с тем, что в последнее время даже китайские производители «подтянули» качество и надежность своей продукции до европейского уровня, на первый план при выборе той или иной модели солнечных батарей выходит их стоимость на единицу производимой мощности.

Правила при выборе

Чтобы не имея опыта выбрать солнечную батарею, нужно учитывать несколько аспектов. Каждый их них важен, поэтому стоит разобраться, чтобы не упустить ни одного нюанса:

Производитель солнечных батарей. Вариантов много, надо выбирать те, которые давно представлены на рынке и хорошо зарекомендовали себя среди пользователей. Проще всего почитать отзывы на конкретные модели, тогда все станет понятно. Не стоит брать дешевые китайские панели от непонятных производителей, о которых нет информации.
Показатель PTC/STC. Их определяют независимые лаборатории Соединенных Штатов Америки, значение отражает эффективность работы в реальных условиях (производители обычно дают цифры для идеальных условий, которых вряд ли удастся добиться). Цифра должна быть около 90%, чем она выше – тем лучше.
Небольшой показатель отрицательного толеранса. Так называется отклонение фактических показателей солнечных батарей от их номинального значения, он не должен быть больше 3%. А еще лучше, если он будет положительным. При этом нужно покупать одинаковые панели, так как если вы поставите разные, то система будет работать по элементу с самой низкой мощностью и вы потеряете в эффективности.
Гарантийный срок службы. Средний показатель составляет 15 лет, информация должна быть указана на официальном сайте производителя и в технической документации. Если данных нет или гарантия намного меньше, нужно уточнять причину. Часто продавцы предлагают бракованные панели, которые на порядок дешевле, но и гарантийный срок меньше.
КПД контроллеров и инверторов должен быть не менее 95%. Иначе будут существенные потери энергии в системе. В продаже есть много вариантов с эффективностью до 85%, но по факту показатели еще ниже, не стоит экономить на качестве. Дешевые китайские изделия работаю нестабильно и потери энергии при их использовании будут намного больше, чем можно сэкономить при покупке.
Надежность элементов каркаса, на которых будут установлены панели. Многие продавцы, чтобы сэкономить, предлагают не самые качественные несущие элементы. Надежность крепления на них ниже и служат они недолго. Покупать лучше варианты из алюминия с покрытием от известных производителей. Иначе есть риск, что панели просто упадут и в итоге экономия обернется большими расходами.
КПД выбранных солнечных панелей

На этот показатель стоит обращать внимание только для того, чтобы рассчитать площадь модулей для нормального обеспечения энергией. Больше ни на что это параметр не влияет

Если есть место на крыше, лучше сэкономить и купить модули с КПД пониже, на работе системы это никак не отразится.


Большая часть солнечных батарей, продаваемых сегодня, изготавливается в Китае.

(г. Брянск)

Предприятие «Термотрон» производит автономные системы уличного освещения на солнечных батареях и мини-автономные солнечные станции. Первые поставляются на базе серийных модулей с высокой столбовой опорой.

Особенности автономных систем уличного освещения от «Термотрона»:

  • температурный диапазон эксплуатации – -40…+50 °C;
  • угол раскрытия луча – 135 на 90 градусов;
  • гарантированный срок работы – 12 лет в городских условиях;
  • высота опоры – от 6 до 11 м;
  • мощность – от 30 до 160 Вт.

Автономная станция «Экотерм», выпускаемая заводом, будет интересна владельцам загородных домов и участков. Ее применяют также на фермах, телефонных станциях, для оснащения сельских школ, больниц, магазинов. Станция работает от дизель-генератора 14,5 кВт. Цена вырабатываемой энергии при количестве 18 фотоперерабатывающих элементов – 5,12 руб./кВт, срок окупаемости – до 5 лет (цену станции уточнять у производителя).

ВариантМощность станции, кВтЕмкость АКБ, А/ч
«Экотерм-3» ЮКЛЯ.565216.00131 000
«Экотерм-5»51 500
«Экотерм-10»102 000
«Экотерм-15»153 000
«Экотерм-20»204 000
«Экотерм-25»255 000
«Экотерм-30»306 000
«Экотерм-35»357 000
«Экотерм-40»408 000
«Экотерм-50»5010 000

Органические солнечные батареи – структура, виды и материалы

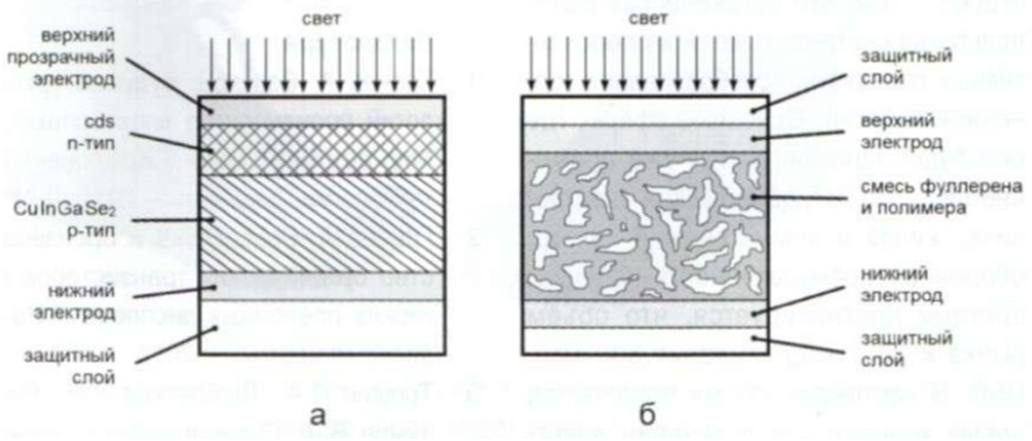

Все описанные в различных источниках перспективные фотоэлектрические панели на базе органики делятся на два основных вида.

 1. «Слоистый», в котором активные компоненты наносятся на подложки отдельными слоями. Как видно на фото (тип «а») в качестве примера показана структура органической «слоистой» солнечной батареи. Ее состав – отдельные  плёнки на базе диселенида меди/индия/галлия/селена (CIGS).

Прогрессивным методом нанесения CIGS является метод печати, основанный на использовании суспензии частиц оксидов металлов – «чернил». С учётом вязкости, зависящей от размеров частиц и их концентрации, возможно использование метода трафаретной печати или струйного осаждения.

2. «Гетеропереходной» (тип «б»). Данный вид органических солнечных батарей – это панели из смеси графена и полимера с обычным гетеропереходом. В их структуре присутствует только один фотоактивный слой, являющийся смесью «донора» фуллерена и полимерного «акцептора».

Типы

Классификация промышленных панелей солнечных происходит по типу рабочего слоя и конструктивным особенностям. Различают панели жесткие и гибкие.

Последние занимают все более широкую нишу благодаря универсальной установке: он и легко устанавливаются на любые поверхности, в том числе на вертикальны – фасады зданий. При этом они совершенно не портят архитектуру, а напротив привносят в не некую изюминку.

По типу фотоэлектрического слоя их подразделяют на:

  • кремниевые. К ним относятся поли — , монокристаллические и аморфные;
  • теллурий-кадмиевые. Их собирают на основе индия, меди и галлия;
  • полимерные;
  • органические;
  • с использованием арсенида галлия;
  • комбинированные и многослойные.

Не все перечисленные виды интересны потребителю, а лишь кристаллические, несмотря на то, что их КПД ниже некоторых других (правда, более дорогих, отчего и менее распространенных).

3 LEORY 7 Вт USB

Набор солнечных панелей для зарядки гаджетов Цена на АлиЭкспресс: от 1 171,30 руб. Рейтинг (2018): 4.7

Перед вами универсальная 7-Вт-ная  солнечная панель в удобном чехле, состоящая из 4 поликристаллических секторов. Напряжение 5,5 В, выходной ток – 1290 mA. Она подходит для зарядки телефонов, планшетов, других гаджетов. Производителем заявлена водонепроницаемость, но это скорее водоотталкивающее устройство. Цвет чехла можно выбрать – камуфляж или черный.

В походных условиях панель удобно использовать с Power Bank. На ярком солнце она работает отлично, а вот в слишком пасмурную погоду может наоборот отбирать ток у заряжаемых гаджетов. Опытные пользователи рекомендуют решать эту проблему впайкой полупроводникового диода с барьером Шоттки. Стоит он копейки, при этом не дает обратный ход току. Отзывы об этой панели отличные. Покупатели хвалят продавца и пишут, что его товар полностью отвечает заявленным характеристикам.

2 Aoshike 0.5V 100mA

10 мини-пластин для работы в любую погоду Цена на АлиЭкспресс: от 286,47 руб. Рейтинг (2018): 4.8

Этот лот представлен 10 миниатюрными солнечными модулями. Вес одного элемента – около 2 грамм. Причем даже в одной партии может быть разброс, как по размеру, так и по весу.  Однако, несмотря на этот недостаток, панели хорошо продаются на АлиЭкспресс. Покупатели в отзывах  хвалят стабильность работы элементов – панели выдают заявленные 0,5V и 100mA даже при использовании световых лучей настольной лампы в качестве источника. Тесты на ярком солнечном свете показывают лучшие результаты.

Элементы покрыты тонким защитным слоем эпоксидной смолы. Их можно использовать на открытом воздухе. На обратной стороне каждой панели обозначен «плюс» и» минус», так что сборка проблем не вызывает. По качеству пайки панели не идеальны, но у них очень приятная цена.

Из чего состоят солнечные батареи первого поколения

Конструктивно такие модули состоят из следующих элементов:

  • металлического листа-основы – базового контакта;
  • нижнего присадочного слоя кремниевого полупроводника с преобладанием электронов n-типа – за счет добавления фосфора;
  • верхнего кристаллического слоя, насыщенного электронами р-типа – обычно, путем легирования бором;
  • антиотражающего покрытия – для максимизации поглощения излучения;
  • тонкого металлизированного контакта сеточного типа с проводом для замыкания сети;
  • толстого защитного стекла – как правило, сверхпрочного закаленного;
  • обрамляющей рамы.

Толщина монокристаллических Mono-Si или поликристаллических Poli-Si кремниевых пластин в ячейках составляет около 200-300 мкм. Срок службы оценивается в 20-25 лет, с падением производительности в среднем на 0,5% ежегодно. КПД при идеальных условиях освещения достигает 22-24% и резко снижается при высоких температурах либо частичном падении освещенности.

Мощность и напряжение

Мощность панелей определяют следующим образом:

  • Рассчитывают среднюю суммарную мощность потребления (по показателям электросчетчика, счетам за электроэнергию). Для среднедневного потребления показатели за месяц делят на количество дней.
  • К полученному результату добавляют 20-30%, чтобы получить запас с учетом КД преобразования (потерь на заряд аккумуляторов и работу инвертора).
  • По полученным данным рассчитывают выходную мощность панелей с учетом длительности светового дня. Для расчетов она принимается равной 6 ч, соответственно мощность батареи должна превосходить среднее потребление в 4 раза.
  • Выбирают напряжение панели. Как правило, производители предлагают батареи с выходным напряжением 12В. Однако для заряда накопителей и повышения КПД преобразования постоянного напряжения переменное на инверторе (особенно при большой мощности), выгоднее иметь более высокие значения.Стандартно используют:
    • 12 В для систем для мощностей до 1 кВт.
    • 24 В или 36 В – до 5 кВт.
    • 48 В – более 5 кВт.

Такие напряжения получают последовательным соединением панелей.

  • Определяют пиковую мощность, для чего суммируют мощности всех потребителей в доме.
  • Определяют пиковую мощность с запасом 10-20%, например, на пусковые токи электродвигателей и работу нагревательных элементов системы ГВС, стиральной и посудомоечной машин и т.д.
  • По пиковой мощности определяют максимальный ток панелей.
  • В справочниках находят коэффициент инсоляции (в летнее и зимнее время) для местности.

Для дальнейших расчетов следует воспользоваться формулой:

P = Kc * Wn * Ki, учитывающей

  • Кс – сезонный коэффициент, для летнего времени принимается равным 0.5, для зимнего — 0.7;
  • Ki – коэффициент инсоляции, для летнего и зимнего времени;
  • Wn – номинальную мощность панели.

Выбрав в каталогах производителей несколько моделей батарей для каждой из них рассчитывают мощность генерации в зимнее и летнее время.

Затем определяют необходимое количество панелей, разделив рассчитанную выше среднюю мощность потребления (с запасом) на мощность генерации. Вычисления ведут для зимнего и летнего периода, в качестве итога принимают большее значение.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Округления ведут до большего целого числа. При напряжениях более 12 В округляют до чисел кратных 2 для систем с питание 24В, 3 для 36В и 4 для 48 В.

После расчетов проверяют:

  • Максимальную токовую нагрузку на панели по пиковому потреблению. Если максимальный ток больше, чем обеспечивают соединенные параллельно батареи, следует выбрать более мощные.
  • Бюджет. Определяют общую стоимость панелей и сравнивают с выделенной на их покупку суммой.

Конструкция солнечной панели

Вначале разберемся с самими солнечными панелями. Эти панели представляют собой модуль, который и производит преобразование солнечной энергии в электрическую.

Рекомендации по установке солнечной батареи дома

Они выполнены в виде прямоугольников с небольшой толщиной. Это позволяет монтировать их на любую прямую поверхность – стены дома, крыша.

Конструкция классических модулей, которые сейчас являются самыми распространенными, такова: имеется остов модуля, сделанный из анодированного алюминиевого профиля.

Внутри этого остова располагаются ячейки с полупроводниковыми пластинами, состоящими из кристаллического кремния. Все ячейки соединены между собой проводкой.

С фронтальной стороны для предотвращения повреждения ячеек их прикрывает закаленное стекло.

Сверху этого стекла, а также с тыльной стороны нанесена ламинирующая пленка, которая делает модуль герметичным, и предотвращает проникновение влаги внутрь.

Выработанная каждой ячейкой электроэнергия по проводам передается на распределительную диодную коробку, от которой она уже идет дальше.

Стандартным считается модуль с 36 ячейками, каждая из которых вырабатывает 0,5 В. Выпускаются также модули на 72 ячейки, которые обеспечивают на выходе из диодной коробки 24 В.

Область применения солнечных панелей

Стационарные панели

Солнечные панели могут использоваться как в стационарных условиях, так и быть переносными.

Фиксированные модули применяются в следующих областях:

  • на солнечных электростанциях;
  • в автономных, резервных или гибридных электростанциях для дома или дачи;
  • для обогрева помещений и нагрева воды (солнечный коллектор);
  • в автономных системах освещения улиц;
  • для питания рекламных щитов;
  • в системах навигации и сигнализации;
  • в насосных станциях и др.

Рассматривая стационарные солнечные электростанции, остановимся подробнее на тех, которые используются для электроснабжения дома. Чтобы обеспечить жилище электричеством с помощью энергии Солнца, понадобятся следующие комплектующие:

  • солнечные модули;
  • аккумулятор (для накопления неизрасходованной энергии);
  • контроллер напряжения (увеличивает срок службы аккумулятора, но не обязателен для установки);
  • инвертор (преобразует постоянный ток аккумулятора в необходимый переменный ток для электроприборов).

Домашние солнечные электростанции по отношению к централизованному электроснабжению могут быть:

автономные.

Автономные, т.е. независимые от других источников питания, солнечные электростанции используются там, где невозможно по определенным причинам (значительная удаленность от населенных пунктов) подключение к общей электросети. Их использование целесообразно в южных районах, где длиннее световой день и большое количество ясных дней. В любом случае ее желательно продублировать генератором на горючем топливе. Основные преимущества автономной станции – это ее экологичность, бесшумность, минимальное техническое обслуживание в течение эксплуатации. Минус – ночью или в пасмурные дни электроэнергия вырабатываться не будет. Кроме того для их работы необходимы выше названные комплектующие, которые делают автономную систему довольно дорогой.

резервные.

Резервные, или сетевые, электростанции устанавливаются там, где есть подключение к центральной электрической сети. Она используется, как дополнительный источник электроэнергии. Резервная солнечная электростанция начинает свою работу в случае перерыва подачи электроэнергии от сети. Преимущества – бесшумность, надежность, возможность монтажа на крышу или фасад здания. Также плюсом является отсутствие аккумулятора, контроллера и инвертора, что значительно удешевляет систему.

гибридные.

По сути, представляет собой автономную станцию, подключенную к электрической сети. Энергия, полученная от Солнца, используется в первую очередь, при ее нехватке подача электроэнергии идет уже от централизованного электроснабжения. Позволяет значительно экономить на платежах за потребленную электроэнергию.

Мобильные модули

Мобильные устройства по преобразованию энергии Солнца в электрический ток могут применяться:

  • для зарядки мобильных телефонов и других мобильных устройств;
  • для питания радиоприемников во время походов, рыбалки;
  • для питания систем навигации во время экспедиций;
  • для освещения в темное время суток во время походов.

Портативные батареи стали незаменимым аксессуаром у любителей загородных поездок и туристов, путешествующих по диким местам, в которых отсутствует электричество. Так как современная жизнь даже на необитаемом острове или в горах невозможна без различных гаджетов, их подзарядка производится от зарядных устройств, преобразующих солнечную энергию. Портативные солнечные батареи чаще всего выпускаются на основе монокристаллического кремния. Они различаются размерами, формой, мощностью. Компактные батареи с небольшой мощностью могут поместиться в кармане, а большие и мощные могут быть установлены на крыше автомобиля. Кроме того они снабжены всевозможными переходниками для подключения различной техники.

На что обращать внимание при выборе солнечных панелей

В связи с тем, что использование энергии Солнца в бытовых целях еще не стало привычным делом, и выбор солнечных панелей вызывает определенные сложности, предлагаем перечень наиболее важных параметров

Итак, при покупке такого модуля стоит обратить внимание на следующие пункты:. производитель

производитель.

Важно обратить внимание, как долго данный производитель представлен на рынке данного товара, и какой у него объем производства. Чем дольше производитель работает в этой отрасли, тем больше ему можно доверять

область использования.

Для каких целей будет использоваться полученная энергия: для зарядки мелкой техники, для электроснабжения крупных электроприборов, для освещения или для полноценного электроснабжения дома. Именно от того, для каких целей покупается солнечный модуль, зависит выбор выходного напряжение и мощности панелей.

напряжение.

Для мелких электроприборов достаточно 9 В, для зарядки смартфонов и ноутбуков – 12-19 В, а для обеспечения всей энергосистемы дома – 24 В и более.

мощность.

Данный параметр рассчитывается на основе среднесуточного энергопотребления (сумма потребляемой энергии всей техникой за день). Мощность солнечных панелей должна с некоторым запасом перекрывать потребление.

качество фотоэлектрических элементов.

Существует 4 категории качества фотоэлементов, из которых состоит солнечная панель: Grad A, Grad B, Grad C, Grad D. Естественно лучше всего первая категория – Grad A. Модули этой категории качества не имеют сколов и микротрещин, однородны по цвету и структуре, имеют набольший КПД и практически не подвержены деградации.

срок службы.

Срок службы солнечных панелей варьируется от 10 до 20 лет. Конечно, длительность полноценной работы такой энергосистемы зависит от качества батарей и правильности их установки.

дополнительные технические параметры.

Наиболее важными являются КПД, толеранс (допустимое отклонения по мощности), температурный коэффициент (влияние температуры на производительность батареи).

Разобравшись в основных технических характеристиках, предлагаем вам рейтинг лучших солнечных панелей в 2021 году.

Как полупроводники вырабатывают электричество?

Полупроводник является материалом, в атомах которого либо есть лишние электроны (n-тип), либо их не хватает (p-тип). То есть полупроводник состоит из двух слоев с разной проводимостью.

В качестве катода в такой схеме используется n-слой. Анодом является p-слой. То есть электроны из первого слоя могут переходить во второй. Переход происходит за счет выбивания электронов фотонами света. Один фотон выбивает один электрон. После этого они, проходя через аккумулятор, попадают обратно в n-слой и все идет по кругу.

Когда энергия выработана, все начинается по кругу, а свет всегда горит.

В современных солнечных панелях в качестве полупроводника используется кремний, а начиналось все с селена. Селен показал крайне низкий КПД — не более одного процента — и ему сразу стали искать замену. Сейчас кремний в целом удовлетворяет требования промышленности, но есть у него и один существенный минус.

Как связаны коронавирус, солнечные панели и загрязнение воздуха?

Обработка и очистка кремния для приведения его к тому виду, в котором его можно будет использовать, является достаточно затратной процедурой. Чтобы снизить стоимость производства, проводят эксперименты с его альтернативами — медью, индием, галием и кадмием.

Как выполнятся монтаж

Выбирают место, где будут фиксироваться панели. Оценивают факторы:

  • тень: следует найти наиболее ярко освещаемый на протяжении всего дня участок;
  • ориентация по сторонам света: если объект расположен на севере, модуль располагают лицевой панелью к югу и, наоборот;
  • угол наклона: он должен соответствовать широте, в которой находится объект (в зависимости от положения относительно экватора осуществляется коррекция 12°).

Монтаж солнечных панелей

Крепить панели можно на крыше дома или при помощи специальных ферм. В первом случае достаточно зафиксировать профили. К ним уже крепят модули при помощи болтового соединения. Когда же солнечные батареи монтируются на специальных конструкциях (фермах), этапы работ будут отличаться:

  1. Выполняется сборка профилей, уголков.
  2. Подготавливают болты нужного размера, инструмент.
  3. Фиксируют панели так, чтобы не было люфта между ними и опорной конструкцией.

Подключение электроники предполагает необходимость присоединения батареи посредством проводов. Соединяют контроллер, инвертор согласно схеме. На последнем этапе вся конструкция подключается к потребителю (обслуживаемому объекту).

Плюсы и минусы

  • Возобновляемость. В отличие от газа или угля, энергия солнца почти бесконечна. По заверениям НАСА Солнце будет согревать Землю еще не менее 6.5 млрд лет.
  • Доступность. Солнечные лучи освещают планету в должной мере почти везде (может быть кроме полюсов), продолжительности солнечного дня хватит для конвертации в электричество.
  • Экологичность. Солнечная энергетика – наиболее перспективная отрасль добычи энергии под человеческие нужды с точки зрения борьбы с загрязнениями. В процессе добычи не выделяются вредные соединения, не портится ландшафт, не сбрасываются отходы.
  • Бесшумность. Добыча электроэнергии из панелей не создает шума.
  • Отсутствует необходимость в ежедневном обслуживании. При эксплуатации системы нет необходимости наблюдать за ней, достаточно раз в год очистить панели и раз в пять лет провести техническое обслуживание.
  • Высокая стоимость. Оборудовать дом солярными панелями может вылиться в копеечку.
  • Применение дорогостоящих и редких материалов. Вытекает из предыдущего пункта. Основной фактор высокой стоимости и редкости (особенно в наших широтах) применения.

Панели от ЗАО «Телеком-СТВ»

Какую батарею от ЗАО «Телеком-СТВ» можно посмотреть? Наиболее популярная модель носит название ТСМ, далее идет маркировка в зависимости от мощности: от 15 до 230 Вт (цена указана приблизительно).

МодельМощность, ВтГабариты, ммВес, кгЦена, руб.
ТСМ-1518430 × 232 × 431,45от 3 500
ТСМ-4044620 × 540 × 434,05от 6 000
ТСМ-5048620 × 540 × 434,05от 6 575
ТСМ-80А80773 × 676 × 436,7от 8 500
ТСМ-80B80773 × 676 × 436,7от 9 000
ТСМ-95А981 183 × 563 × 437,9от 10 750
ТСМ-95В981 183 × 563 × 437,9от 11 000
ТСМ-110А1151 050 × 665 × 438,8от 12 500
ТСМ-110В1151 050 × 665 × 438,8от 12 800
..
ТСМ-270А2701 633 × 996 × 4318,5от 23 370

Основной тип производимых панелей – монокристаллические, хотя каждая модель также может быть представлена в виде мульти (поли-) кристаллической. Каждый вид имеет свои преимущества и недостатки (см. таблицу).

Тип панелиПреимуществаНедостатки
Поликристаллы
  • Дешевое производство, низкая стоимость.
  • Широкий ассортимент и выбор производителей
  • На жаре выходят из строя за счет низкой устойчивости кремния в поликристаллах к нагреву.
  • КПД до 14 %, ниже, чем у монокристаллов.
  • Требуют большей площади элементов
Монокристаллы
  • Самый высокий КПД – до 20 %.
  • Компактные размеры – в 1,5–2 раза меньше поликристаллов.
  • Высокая мощность.
  • Срок эксплуатации до 25 лет.
  • Дороже в среднем в 1,5 раза.
  • Требуют равномерного освещения всей системы, нужна защита от грязи и осадков.

Выбор, конечно, ограничивается возможностями бюджета, поэтому продолжим обзор других недорогих и надежных устройств от российских производителей.
