Как работают гибкие солнечные батареи: особенности конструкции

Выбор

Одним из важных критериев выбора являются климатические условия местности, в которой будут установлены гелиопанели. Учитывается количество солнечных дней в году и длина самого дня. Исходя из этих данных, определяется мощность электроэнергии, которую должна вырабатывать батарея в час или сутки. Для северных районов подойдет текстурированное стекло, оно эффективно справляется с работой даже в пасмурные дни. Модули из микроморфного кремния не требуют точной ориентации на солнце, их суммарная годовая мощность превосходит другие тонкопленочные батареи. На них часто останавливают свой выбор жители районов с малой освещенностью.

Выбирая модуль для дома, необходимо продумать, какие электроприборы будут востребованы, хватит ли для них мощности предполагаемой покупки.

При покупке учитывается тип конструкции, материал, толщина фотоэлемента, производитель модуля – все это влияет на цену, качество и длительность работы. Не обязательно переплачивать за иностранные бренды, хорошо себя зарекомендовали модули российского производства, ориентированные на наши климатические условия.

Для расчета количества модулей, следует учитывать, что семья из 4 человек, в среднем, потребляет 200–300 кВт электроэнергии в месяц. Солнечные панели вырабатывают с одного квадратного метра примерно от 25 Вт до 100 Вт в сутки. Для полного удовлетворения дома в потребностях электричества, понадобится 30–40 секций. Оснащение солнечными батареями обойдется семье около 10 тысяч долларов. Устанавливать панели следует на южную сторону крыши, куда попадает максимальное количество солнечных лучей.

Чтобы определиться с выбором, следует понять, какой тип модуля больше подходит покупателю:

  • Монокристаллические фотоэлементы стоят 1,5 доллара за Вт. Они имеют меньшие размеры и более эффективны, чем другие виды подобных батарей. Их общее покрытие занимает меньше места. Учитывая мощность и качество, лучше сделать выбор в их пользу. Единственным минусом является высокая стоимость.
  • Поликристаллические батареи стоят 1,3 доллар за Вт. По мощности они уступают монокристаллическим, но и оцениваются дешевле. Бюджетные возможности привлекают покупателей, к тому же последние разработки подобных батарей сильно приблизили их КПД к монокристаллическим аналогам.

  • Солнечные тонкопленочные панели имеют меньше мощности на один квадратный метр, чем предыдущие модели. Ситуацию выравнивает появление на рынке модулей из микроморфного кремния. Они вырабатывают хорошую суммарную мощность за годовой отрезок времени, отлично себя зарекомендовали в работе видимого и инфракрасного спектра. Для них не важна привязанность к солнечным лучам. Срок эксплуатации батарей составляет 25 лет. Модули имеют недорогую технологию производства, это сказалось на их стоимости – 1,2 доллара за Вт.
  • Большой интерес представляет собой гибридная панель, так как она генерирует тепловую и электрическую энергию. Конструкция соединяет в себе коллектор тепла и элементы фотоэлектрической батареи.

По описанию солнечных батарей видно, что для территорий с малой освещенностью больше подойдут панели микроморфного кремния, южные районы могут воспользоваться поликристаллическими батареями. Для тех, кто не стеснен материально, отличным выбором станут более мощные монокристаллические фотоэлементы.

Сегодня еще остаются претензии к гибким солнечным панелям, но завтрашний день, несомненно, за ними. Их активное усовершенствование приводит к снижению стоимости, они уверенно вытесняют кристаллические аналоги из промышленной и бытовой сферы деятельности человека.

Принцип работы солнечной батареи

В результате перетечки зарядов на границе p- и n- слоев, в n-слое образуется зона нескомпенсированного положительного заряда, а в p-слое – отрицательного заряда, т.е. известный всем из школьного курса физики p-n-переход. Разность потенциалов, возникающая на переходе контактная разность потенциалов (потенциальный барьер) препятствует прохождению электронов с p-слоя, но беспрепятственно пропускает неосновные носители в направлении противоположном, что позволяет получить фото-ЭДС при попадании на ФЭП солнечного света.

При облучении солнечным светом, поглощенные фотоны начинают генерировать неравновесные электронно-дырочные пары. Генерируемые же вблизи перехода электроны, из p-слоя переходят в n-область.

Аналогичным образом попадают в p-слой избыточные дырки и слоя n (рисунок а). Получается, что в p-слое накапливается положительный заряд, а в n- слое – отрицательный, вызывая напряжение во внешней цепи (рисунок б). У источника тока есть два полюса: положительный — p-слой и отрицательный — n-слой.

Это основной принцип работы солнечный элементов. Электроны, таким образом, будто бегают по кругу, т.е. выходят из p-слоя и возвращаются в n-слой, проходя нагрузку (аккумулятор).

Фотоэлектрический отток в однопереходном элементе обеспечивают лишь те электроны, которые обладают энергией выше, чем ширина некой запрещенной зоны. Те же, которые обладают меньшей энергией, в этом процессе не участвуют. Это ограничение снять позволяют структуры многослойные, состоящие из более чем один СЭ, у которых ширина запрещенной зоны различная. Их называют каскадными, многопереходными или тандемными. Фотоэлектрическое преобразование у них выше за счет того, что работают такие СЭ с более широким солнечным спектром. В них фотоэлементы располагаются по мере уменьшения ширины запрещенной зоны. Солнечные лучи вначале попадают на фотоэлемент с самой широкой зоной, при этом происходит поглощение фотонов с наибольшей энергией.

Затем, фотоны, пропущенные верхним слоем, попадают на следующий элемент и т.д. В области каскадных элементов основным направлением исследования является использование в качестве одного компонента или нескольких арсенида галлия. У таких элементов эффективность преобразования составляет 35%. Элементы соединяют в батарею, поскольку изготовить отдельный элемент большого размера (следовательно, и мощности) не позволяют технические возможности.

Солнечные элементы способны работать длительное время. Они себя зарекомендовали как стабильный и надежный источник энергии, пройдя испытания в космосе, где главной опасностью для них является метеорная пыль и радиация, которые приводят к эрозии кремниевых элементов. Но, поскольку, на Земле эти факторы не оказывают на них столь негативного действия, можно предположить, что срок службы элементов будет еще более продолжительным.

Солнечные батареи уже находятся на службе человека, являясь источником питания для различных устройств, начиная от мобильных телефонов и заканчивая электромобилями.

И это уже вторая попытка человека обуздать безграничную солнечную энергию, заставив работать ее себе во благо. Первой попыткой было создание солнечных коллекторов, электричество в которых вырабатывалось за счет нагрева сконцентрированными лучами солнца воды до температуры кипения.

Термальная солнечная электростанция в Испании (город Севилья)

Преимущество солнечных батарей в том, что они непосредственно производят электричество, теряя энергии намного меньше, чем солнечные многоступенчатые коллекторы, в которых процесс ее получения связан с концентраций лучей Солнца, нагревом воды, выделением пара, вращающего паровую турбину и только после этого выработке генератором электричества. Основные параметры солнечных батарей – в первую очередь, мощность

Затем важно, каким запасом энергии они обладают

Зависит этот параметр от емкости аккумуляторов и их числа. Третьим параметром является пиковая мощность потребления, означающая количество одновременно возможных подключений приборов. Еще одним важным параметров является номинальное напряжение, от которого зависит выбор дополнительного оборудования: инвертора, солнечной панели, контроллера, аккумулятора.

Большое будущее

После того, как полимерные солнечные батареи были поставлены на поток, они всё чаще появляются в самых разных областях жизнедеятельности человека.

Современные батареи не только легко изгибаются в любом направлении, их можно разделить на части при помощи обыкновенного ножа. Первые варианты батарей быстро стали применяться в обшивке домов. Из гибких солнечных батарей можно получить конструкцию практически любой формы. Если раньше, для установки панелей требовалась идеально ровная крыша, то сейчас полимер можно изогнуть в любом порядке. Даже получить волну не хуже, чем у шифера.

Электроэнергия – это то, чего так недостаёт путешественнику. Для туризма разработано немало устройств, способных вырабатывать ценные вольты вдали от цивилизации. Гибкая батарея, в свёрнутом виде, не занимает много места в дорожном рюкзаке. Вес совершенно ничтожен. Для приведения в действие нужны секунды. А питания вполне достаточно, чтобы подключить приёмник или зарядить аккумулятор сотового телефона.

Планируется даже пошив одежды из гибких солнечных батарей. Такой фасон очень подойдёт северянам, которые смогут согреваться без толстых неуклюжих шуб. Одной из самых интересных разработок являются прозрачные гибкие солнечные панели. Эти источники энергии будут использоваться вместо стёкол в домах, что позволит получать максимально эффективную площадь, освещаемую солнцем.

Критерии выбора

Определяющим фактором служат климатические условия: длина солнечных дней, их количество. Жителям регионов с малой освещенностью подойдут панели из микроморфного кремния – они не нуждаются в точном ориентировании, по суммарной годовой мощности опережают прочие тонкопленочные вариации. В северных районах востребовано текстурированное стекло.

Критерием выбора гибких солнечных панелей является длина солнечных дней

Важно, чтобы мощность модуля соответствовала потребностям используемых электроприборов. Необходимо найти не только оптимальный участок для размещения изделий, но и резервную площадку, позволяющую впоследствии нарастить мощность

Качество и длительность эксплуатации, а также стоимость продукции зависят от базового материала, номинальной производительности, типа конструкции и параметров фотоэлемента. На профильном рынке востребованы как иностранные, так и заслужившие доверие отечественные бренды – последние оптимально приспособлены к климатическим условиям региона.

Заслуживают внимания гибридные панели, генерирующие электрическую и тепловую энергию.

Типы фотоэлектрических преобразователей

В промышленности существует классификация солнечных батарей по типу устройства и применяемого фотоэлектрического слоя.

По устройству делятся на:

  • панели из гибких элементов, они же гибкие;
  • панели из жестких элементов.

При развертывании панелей чаще всего используются гибкие тонкоплёночные. Они укладываются на поверхность, игнорируя некоторые неровные элементы, что делает данный тип устройства — более универсальным.

По типу фотоэлектрического слоя для последующего преобразования энергии панели делятся на:

  1. Кремниевые (монокристалл, поликристалл, аморфные).
  2. Теллурий–кадмиевые.
  3. Полимерные.
  4. Органические.
  5. Арсенида–галлиевые.
  6. Селенид индия– меди– галлиевые.

Хотя разновидностей множество, львиную долю в потребительском обороте имеют кремниевые и теллурий–кадмиевые солнечные панели. Эти два типа выбирают из–за соотношения кпд/цена.

Типы обычно используемых солнечных элементов

Вплоть до начала 1990-х годов в солнечных батареях, используемых в космосе, в основном использовались солнечные элементы из кристаллического кремния . С начала 1990-х годов солнечные элементы на основе арсенида галлия стали более предпочтительными по сравнению с кремнием, поскольку они имеют более высокий КПД и разлагаются медленнее, чем кремний, в условиях космического излучения. Самые эффективные солнечные элементы, производимые в настоящее время, – это многопереходные фотоэлектрические элементы . В них используется комбинация нескольких слоев фосфида индия-галлия, арсенида галлия и германия для получения большего количества энергии из солнечного спектра. Передовые многопереходные элементы способны превышать 39,2% при неконцентрированном освещении AM1,5G и 47,1% при концентрированном освещении AM1,5G.

Где устанавливают солнечные батареи

Остается перечислить все возможные места, которые отвечают перечисленным условиям, и провести их сравнение по наиболее важным параметрам.

На практике для монтажа панелей используют:

  • скаты наклонных крыш;
  • плоские кровли;
  • все виды навесов;
  • свободные участки земли;
  • фасады стен;
  • балконы и лоджии;
  • заборы;
  • конструкции с трекерами.

Разберемся в достоинствах и недостатках каждого варианта.

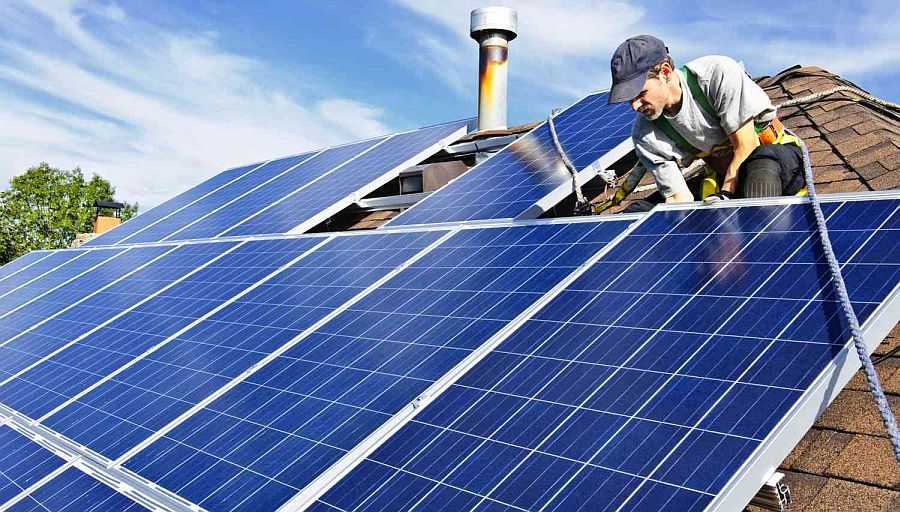

1. Скаты наклонных крыш

Считаются оптимальным выбором по большинству значимых параметров, если скат направлен близко к южному направлению и обладает углом наклона от 30 до 55 градусов. При бОльших углах расходы несколько увеличатся, поскольку придется использовать корректирующие наклон крепежные конструкции.

Достоинства:

  • отсутствие необходимости изыскивать специальное место на участке;
  • наличие естественного склонения крыши;
  • сравнительно высокая производительность.

Недостатки:

  • ограниченная площадь места, где устанавливают солнечные батареи;
  • сложности обслуживания при высоте крыши более 5-6 метров;
  • невозможность корректировать положение панелей.

2. Плоские кровли

В основном характерны для многоэтажных городских домов. Теоретически могут служить аналогом наземного участка, но с рядом технических ограничений и административными сложностями согласований.

Плюсы:

  • возможность размещения солнечных электростанций большой мощности;
  • высокая эффективность;
  • простой доступ для обслуживания.

Минусы:

  • значительная себестоимость;
  • многочисленные сложности на этапе согласований и эксплуатации.

3. Все виды навесов

Чаще всего являются дополнением к уже установленным панелям на крыше ввиду ограниченности подходящей площади. Однако в городских условиях широко используются во всем мире для обеспечения автономным питанием рекламных вывесок, освещения остановок транспорта и т.д.

Преимущества:

  • максимальная дешевизна монтажа;
  • многофункциональность.

Недостатки:

  • малая площадь места, где устанавливают солнечные батареи;
  • низкая общая производительность.

4. Свободные участки земли

Самый удобный и широкий по возможностям оптимального расположения панелей вариант. При наличии достаточного количества свободного пространства совокупная мощность СЭС может быть практически неограниченной.

Плюсы:

  • возможность выбора любой системы креплений – включая достаточно дорогие поворотные;
  • максимальная отдача;
  • простота в обслуживании.

Минусы:

необходимость наличия участка достаточно больших размеров.

5. Стенные фасады

Фасадные солнечные батареи в последние годы приобретают все большую популярность. Главным образом из-за своей универсальности, позволяющей размещать их даже в городах, на стенах многоэтажек.

Сильные стороны:

  • в частном секторе обходятся недорого и являются наиболее доступными в уходе;
  • при условии наклонной установки не менее производительны, чем размещенные на скатных крышах.

Слабые стороны:

на многоэтажных домах обслуживание требует специального оснащения;

зависят от размещения стены относительно солнца.

6. Балконы, лоджии и заборы

Панели на них могут рассматриваться как фасадные солнечные батареи, но расположенные исключительно вертикально (квартирный вариант установки солнечных батарей). Почти не требуют обслуживания, долго служат, но обладают малой эффективностью по причине неоптимального угла наклона к солнцу.

7. Конструкции с трекерами

Вынесены нами в отдельную категорию по причине возможности оснащения поворотными системами практически любой из перечисленных разновидностей.

К сожалению, из-за высокой себестоимости применение солнечных батарей на трекерах целесообразно лишь для СЭС значительной мощности – от 50 кВт и выше.

В заключение приведем наглядную сравнительную таблицу всех перечисленных модификаций по главному критерию ЦЕНА/ЭФФЕКТИВНОСТЬ (в условных баллах макс. 10, мин. 1)

Где и как применяют солнечную энергию

Гибкие панели применяются в разных сферах. Прежде чем составлять проект энергообеспечения дома при помощи этих солнечных батарей, выясните, где они применяются и каковы особенности их использования в нашем климате.

Область применения солнечных батарей

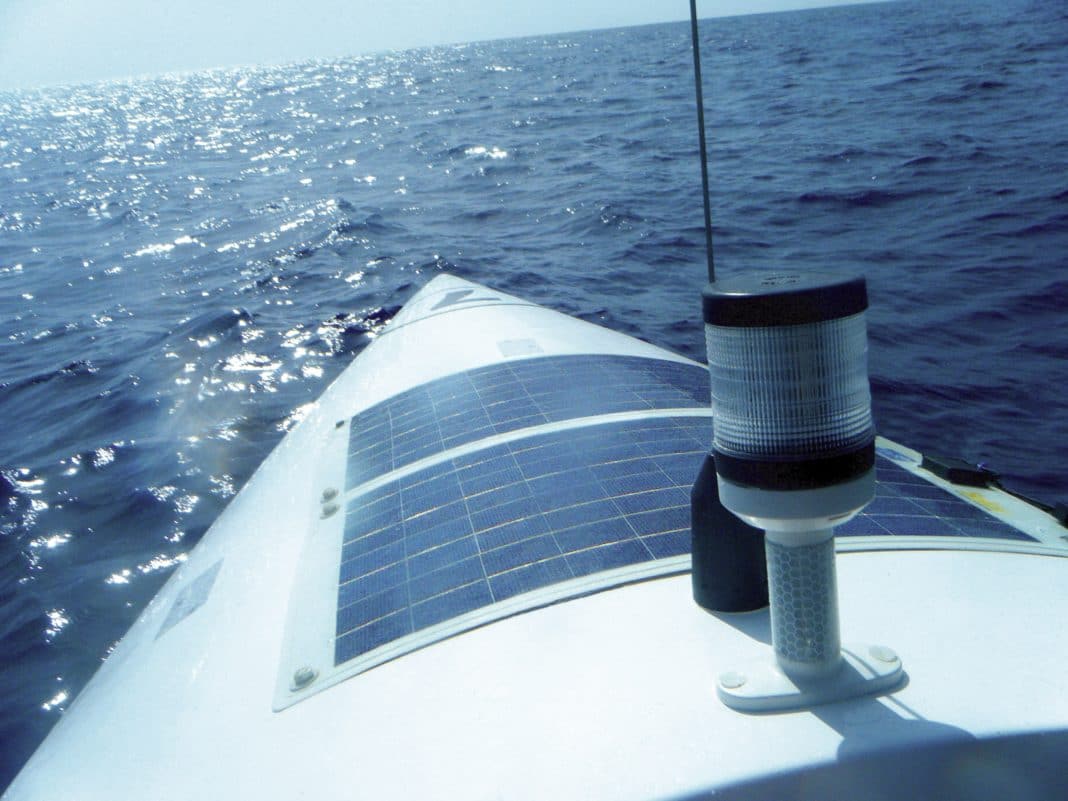

Применение гибких солнечных батарей очень широкое. Они с успехом используются в электронике, электрификации зданий, автомобиле- и авиастроении, на космических объектах.

В строительстве такие панели используют для обеспечения жилых и промышленных зданий электричеством.

Солнечная энергия может быть единственным источником электричества, а может дублировать традиционную схему электроснабжения, чтобы на случай недостаточной эффективности в определенный период дом не остался обесточенным

Портативные зарядные устройства на основе гибких солнечных элементов доступны каждому и продаются повсеместно.

Большие гибкие туристические панели для добычи электроэнергии в любом уголке Земного шара очень популярны среди путешественников.

Гибкие батареи хороши еще тем, что могут быть применены практически в любых ситуациях. Их можно без труда разместить на крыше автомобиля или корпусе яхты

Эта идея уже реализована. «Солнечная» дорога обеспечивает энергией окрестные деревни, при этом не занимая ни одного лишнего метра земли.

Особенности применения гибких аморфных панелей

Те, кто планирует начинать использование гибких солнечных панелей в качестве источника электроэнергии для своего дома, должны знать особенности их эксплуатации.

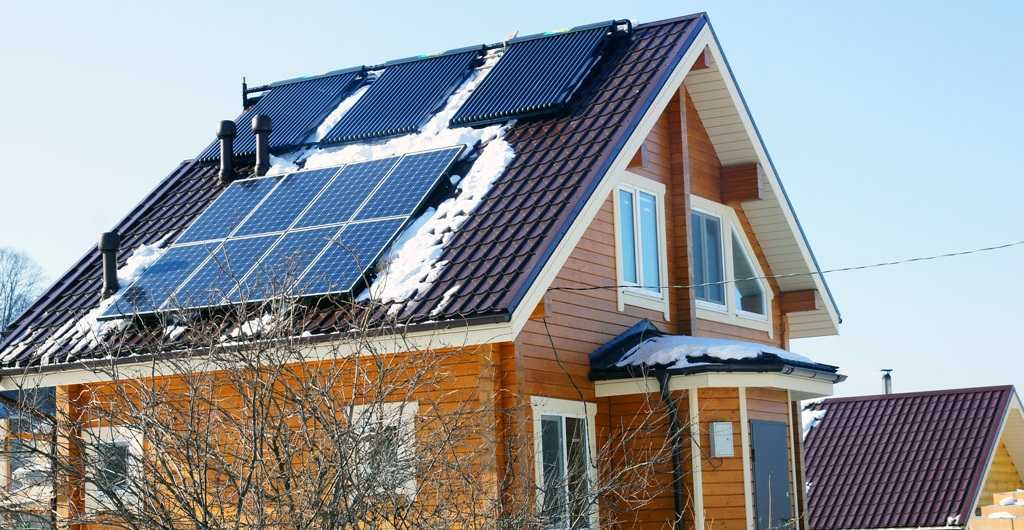

Прежде всего пользователей волнует вопрос, а что делать зимой, когда световой день короткий и электричества не хватит на функционирование всех приборов?

Да, в условиях пасмурной погоды и короткого светового дня производительность панелей снижается. Хорошо, когда есть альтернатива в виде возможности переключения на централизованное электроснабжение. Если ее нет, нужно запасаться аккумуляторами и заряжать их в те дни, когда погода благоприятная.

Интересная особенность солнечных батарей заключается в том, что при нагревании фотоэлемента его эффективность существенно снижается.

В летний зной панели раскаляются, но работают хуже. Зимой, в солнечный день фотоэлементы способны улавливать большее количество света и преобразовывать его в энергию

Число ясных дней в году зависит от региона. Разумеется, на юге использовать гибкие батареи рациональнее, поскольку солнце там светит дольше и чаще.

Так как в течение дня Земля меняет свое положение относительно Солнца, панели лучше располагать универсально – то есть с южной стороны под углом около 35-40 градусов. Такое положение будет актуальным как в утренние и вечерние часы, так и в полдень.

Будущее использование

Для будущих миссий желательно уменьшить массу солнечных батарей и увеличить мощность, вырабатываемую на единицу площади. Это уменьшит общую массу космического корабля и может сделать возможным использование космических кораблей на солнечной энергии на больших расстояниях от Солнца. Масса солнечной батареи может быть уменьшена с помощью тонкопленочных фотоэлементов, гибких подложек и композитных опорных структур. Эффективность солнечной батареи можно повысить за счет использования новых материалов фотоэлектрических элементов и солнечных концентраторов, которые усиливают падающий солнечный свет. Фотовольтаические солнечные батареи-концентраторы для основного питания космических кораблей – это устройства, которые усиливают солнечный свет на фотовольтаике. В этой конструкции используется плоская линза, называемая линзой Френеля , которая захватывает большую площадь солнечного света и концентрирует его на меньшем участке, позволяя использовать меньшую площадь солнечного элемента.

Солнечные концентраторы устанавливают по одной из этих линз на каждый солнечный элемент. Это фокусирует свет из большой области концентратора в меньшую область ячейки. Это позволяет уменьшить количество дорогих солнечных элементов за счет концентрации. Концентраторы работают лучше всего, когда есть единственный источник света и концентратор может быть направлен прямо на него. Это идеально подходит для космоса, где Солнце является единственным источником света. Солнечные элементы – самая дорогая часть солнечных батарей, а массивы часто являются очень дорогой частью космического корабля. Эта технология может позволить значительно сократить расходы за счет использования меньшего количества материала.

Виды солнечных батарей

С ростом цен на энергоносители идея использования энергии солнца для получения электроэнергии становится все более популярной. Тем более, что с развитием технологий солнечные преобразователи становятся эффективнее и, одновременно, дешевле. Так что, при желании, можно свои нужды обеспечить установив солнечные батареи. Но они бывают разных типов. Давайте разбираться.

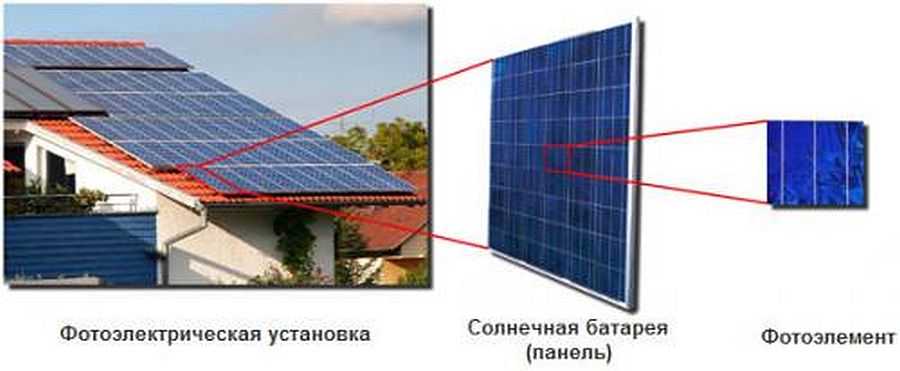

Сама солнечная батарея — некоторое количество фотоэлементов, которые расположены в общем корпусе, защищенные прозрачной лицевой панелью. Для бытового использования фотоэлементы производят на основе кремния, так как он относительно недорог, и элементы на его основе имеют неплохой КПД (порядка 20-24%). На основе кремниевых кристаллов изготавливают монокристаллические, поликристаллические и тонкопленочные (гибкие) фотоэлементы. Некоторое количество этих фотоэлементов электрически соединены между собой (последовательно и/или параллельно) и выведены на клеммы, расположенные на корпусе.

Фотоэлементы установлены в закрытом корпусе. Корпус солнечной батареи делают из анодированного алюминия. Он легкий, не подвержен коррозии. Лицевую панель делают из прочного стекла, которое должно выдерживать снего-ветровые нагрузки. К тому же оно должно обладать определенными оптическими свойствами — иметь максимальную прозрачность, чтобы пропускать как можно больше лучей. Вообще, из-за отражения теряется значительное количество энергии, так что требования к качеству стекла высокие и еще оно покрывается антибликовым составом.

Виды фотоэлементов для солнечных батарей

Солнечные батареи для дома делают на основе кремневых элементов трех типов;

Если у вас скатная крыша и фасад развернут на юг или восток, слишком сильно думать о занимаемой площади не имеет смысла. Вполне могут устроить поликристаллические модули. При равном количестве производимой энергии они стоят немного дешевле.

Как правильно выбрать систему солнечных батарей для дома

Есть распространенные заблуждения, которые заставляют вас тратить лишние деньги на приобретение чересчур дорогого оборудования. Ниже приведем рекомендации того, как правильно выстроить систему электропитания от солнечных батарей и не потратить лишних денег.

Что надо купить

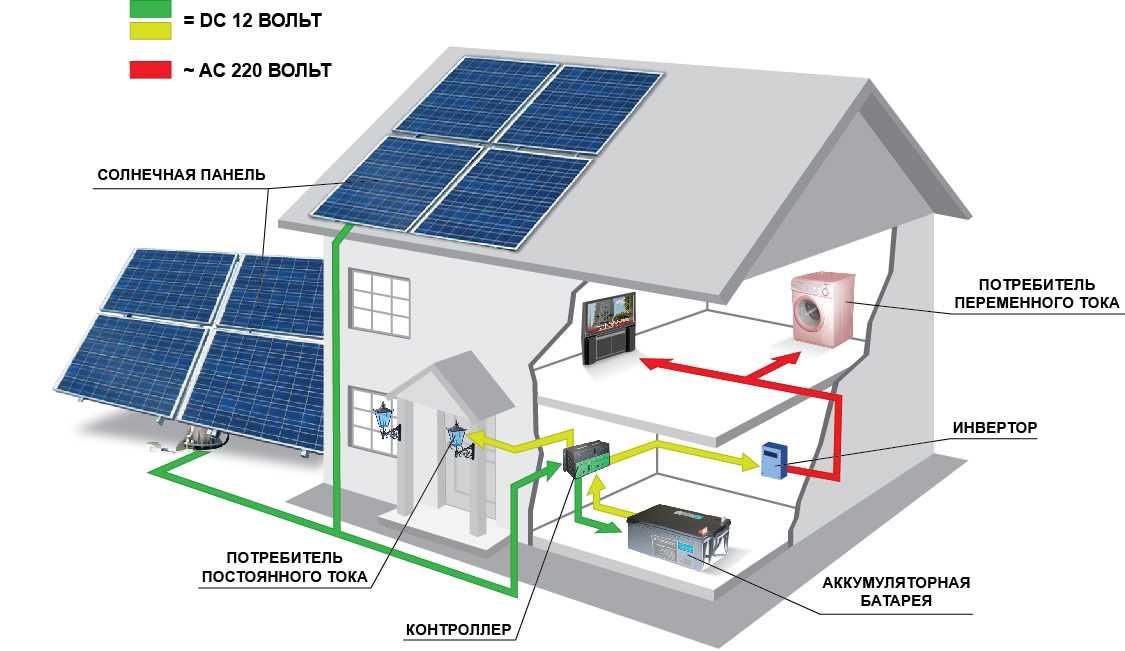

Далеко не все компоненты солнечной электростанции жизненно необходимы для работы. Без некоторых частей вполне можно обойтись. Они служат для повышения надежности, но без них система работоспособна. Первое, что стоит запомнить — приобретайте солнечные батареи в конце зимы, начале весны. Во-первых, погода в это время отличная, много солнечных дней, снег отражает солнце, увеличивая общую освещенность. Во-вторых, в это время традиционно объявляют скидки. Далее советы такие:

Если воспользоваться только этими советами, и подключить только технику, которая работает от постоянного напряжения, система солнечных батарей для дома обойдется в гораздо более скромную сумму чем самый дешевый комплект. Но это еще не все. Можно еще часть оборудования оставить «на потом» или вообще обойтись без него.

Без чего можно обойтись

Стоимость комплекта солнечных батарей на 1 кВт в сутки — более тысячи долларов. Немалые вложения. Поневоле задумаешься, а стоит ли оно того и каков же будет срок окупаемости. При нынешних тарифах ждать пока отобьются свои деньги придется не один год. Но можно затраты уменьшить. Не за счет качества, но за счет незначительного снижения комфортности эксплуатации системы и за счет разумного подхода к подбору ее компонентов.

Итак, если бюджет ограничен, можно обойтись несколькими солнечными панелями и аккумуляторными батареями, емкость которых на 20-25% выше максимального заряда солнечных панелей. Для мониторинга состояния купите автомобильные часы, которые еще измеряют напряжение. Это избавит вас от необходимости несколько раз в день измерять заряд на АКБ. Вместо этого вам надо будет время от времени смотреть на показания часов. Для старта это все. В дальнейшем можно докупать солнечные батареи для дома, увеличивать количество АКБ. При желании, можно купить инвертор.

Применение

Устройства, преобразующие свет в электрический ток, давно нашли свое применение. Гибкие солнечные панели облегчают жизнь людей во многих сферах деятельности, от бытового уровня до космических разработок.

При архитектурной отделке домов гибкие панели монтируют на крышах и в окнах зданий. Стекло «триплекс» с функционалом солнечной генерации собирает энергию света, не нарушая прозрачность окон и создает приятный микроклимат в помещении. В комнатах, где установлены окна с триплексом, можно обходиться без кондиционера.

Небольшой вес панелей делает их востребованными в самолетостроении, ими оснащают электрические автомобили, лодки, аэростаты. Нашли свое применение гибкие конструкции в военном деле, судостроении, кинематографе, их применяют работники полиции и МЧС.

Пленочную батарею можно встретить на часах, калькуляторах, в качестве нашивок на одежде, на чехлах. Некоторые модули созданы для ношения на сумках и рюкзаках. Power bank с солнечными фотоэлементами позволяет в экспедициях и походах заряжать телефоны, планшеты, фонарики, фотоаппараты.

Фотопанели на основе аморфного кремния нашли свое применение на космических станциях, с учетом малого веса, их легко доставить на околоземную орбиту, а энергоемкость подобных конструкций в пять раз превышает кристаллические варианты. Удобно использовать солнечные панели на объемных гелиостанциях, где достаточно места для их размещения.

Свойства гибких батарей

Несмотря на более низкий, чем у кристаллических модулей, КПД, гибкие солнечные модули имеют свои преимущества. Поэтому их производство активно развивается, а ученые постоянно разрабатывают новые технологии, работая над повышением производительности.

Главными достоинствами гибких панелей являются:

  • способность хорошо генерировать энергию при рассеянном свете (за счет этого общая энерговыработка таких солнечных батарей нередко на 10-15% выше, чем у кристаллических);
  • малая толщина (менее 1 мкм);
  • более дешевое (по себестоимости) производство, а значит – более низкая итоговая цена;
  • высокая эффективность в системах мощностью свыше 10 кВт.

Но при этом они более габаритны, то есть при равных показателях выходной мощности площадь тонкопленочных изделий примерно в 2 раза больше кристаллических. Кроме того, для таких модулей необходимо устанавливать высоковольтные инверторы и контроллеры.
