Электрокотел своими руками чертежи и принцип работы

Виды и принцип работы

Решив сделать электрокотел для отопления дома своими руками, нужно разобраться в разновидностях таких приборов. Можно изготовить электродный и индукционный вид котлов. Существуют и другие разновидности, но они являются лишь модификациями этих основных видов. Второе название электродного котла – ионный агрегат. Его так называют, потому что в устройстве электрическая энергия преобразуется в тепловую.

Электродный котел

Самодельный электродный нагреватель имеет компактные размеры, поэтому легко закрепляется на трубе и не нуждается в отдельном месте для установки на полу или навешивания на стене. Для большей прочности и безопасности его закрепляют на двух саморезах, но при желании можно их не использовать.

Внешне вся конструкция выглядит как отрезок трубы протяженностью 400 мм. С одной стороны труба наглухо заварена, а с другой из нее торчит стальной стержень. Сбоку или в одном из торцов установлен патрубок для циркуляции теплоносителя по трубам.

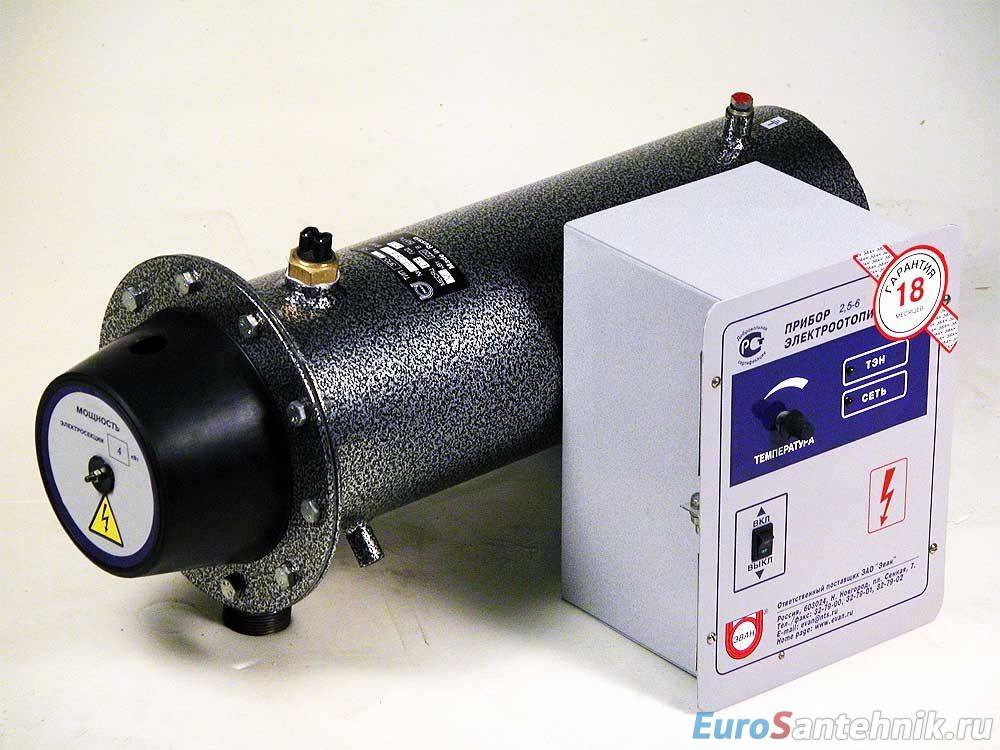

Тэновый котел, сделанный своими руками, процесс изготовления которого мы описали выше, должен иметь два патрубка сбоку для подключения обратного и подающего трубопровода с циркулирующим теплоносителем.

Существует несколько вариантов расположения этих патрубков:

  1. Один отрезок трубы может быть установлен в торцевой части прибора, а другой приваривается к отверстию в боковой части. Таким образом, он устанавливается перпендикулярно к оси первого патрубка.
  2. Второй вариант крепления подразумевает установку двух патрубков в боковой части агрегата. Получается, что оба трубных отвода устанавливаются параллельно друг другу, но перпендикулярно в отношении основной емкости нагревателя.

Самодельный нагреватель имеет следующий принцип работы:

  • в составе теплоносителя постоянно циркулируют положительно и отрицательно заряженные частицы (которые называются аноды и катоды);
  • при подаче напряжения ионы устремляются к электродам с противоположным зарядом;
  • поскольку полярность электродов постоянно меняется с частотой 50 раз в секунду, ионы движутся то в одну, то в другую сторону;
  • такое хаотичное движение ионов вызывает трение частиц и их нагревание (из-за этого температура теплоносителя повышается).

Сделав электрокотел для отопления своими руками, стоит не забывать, что у него есть свои недостатки. Минусы связаны с тем, что тепловой носитель постоянно пребывает под напряжением, поэтому перед подачей в отопительный контур его тщательно очищают от солей и других примесей, которые могут оседать на стенках трубопроводов и нагревательном элементе.

Индукционный агрегат

Принцип работы электрических агрегатов индукционного типа основан на нагреве теплоносителя посредством магнитного поля, которое формируется электротоком.

Электрический двухконтурный котел для водоснабжения и отопления дома

В составе этих приборов есть следующие составные части:

  • катушка;
  • корпус нагревателя;
  • сердечник (здесь и происходит нагрев теплоносителя);
  • утеплитель.

В котлах индукционного типа тепловой носитель не пребывает под напряжением, как в агрегатах электродной разновидности. Это обеспечивается полной изоляцией жидкой среды от элементов, проводящих электричество.

Обмотка катушки из меди подключается к сети через систему автоматики. После этого в катушке формируется магнитное поле, которое разогревает трубу, выполняющую функции сердечника. Поскольку внутри него циркулирует теплоноситель, тепло сразу передается жидкости. В процессе работы корпус прибора не нагревается. Для этого в конструкции корпуса предусмотрена прослойка специального утеплителя.

Сам сердечник имеет изогнутую конфигурацию, чтобы обеспечить более длительное прохождение теплоносителя по этому участку с целью его достаточного нагрева. Срок службы индукционного котла доходит до 25 лет. Ломаться в этом агрегате просто нечему, поэтому он прослужит до тех пор, пока трубу сердечника не испортит коррозия.

Элементы обвязки и правила их расположения

Обвязка стандартного электрокотла отопления включает следующие основные элементы:

  • Циркуляционный насос. Создает напор теплоносителя для максимально быстрого и равномерного распределения тепла по системе.
  • Расширительный бачок. Один из основных узлов, без которого не допускается подключение и эксплуатация электрического котла. В него поступает излишек объема теплоносителя, образуемого при перегреве. Без бака подобное явление приводило бы к разрыву трубопровода и радиаторов.
  • Клапан аварийного сброса. В случае превышения давления в системе выше критического производит сбрасывание теплоносителя.
  • Автоотводчик воздуха. Для облегчения движения воды по контуру и устранения шума прибор периодически стравливает воздух из труб.

Расширительный бачок, воздухоотводчик и клапан сброса – 3 важных элемента для установки электрокотлаИсточник strojka-gid.ru

Измеритель давления в системе. Показывает значение давления теплоносителя. Для отопительных контуров в частных домах его шкала должна быть рассчитана не менее, чем на 4 бар.

Такие 3 узла схемы, как расширительный бачок, аварийный клапан и сбросник воздуха, формируются группу безопасности котла. Их установка обязательна для любой модели агрегата

При этом не менее важно расположение друг относительно друга основных элементов обвязки. Устанавливаться они должны в следующей закономерности:

  • Насос располагается непосредственно перед входом в агрегат – на обратной магистрали – где температура теплоносителя имеет минимальное значение.
  • Группа безопасности устанавливается сразу за котлом – на выходе прямой магистрали. Обуславливается это тем, что в случае превышения рабочих параметров наивысшая точка повышения давления возникает именно в этом месте.

Видео-пример монтажа электрокотла в доме:

Расширительный бачок устанавливается в любом месте, но при соблюдении следующей закономерности – если перед агрегатом, то с минимальным 2-х-кратным значением напора насоса, если после, то минимум с 8-кратной величиной этого параметра.

Этапы монтажа

Установка электрокотла осуществляется по следующему алгоритму:

Проектирование и расчет. Прежде чем приобрести и установить котел требуется рассчитать по мощности с учетом площади и особенностей помещения, а также возможностей электросети. На данном этапе также планируется схема и дополнительное подключаемое оборудование, ГВС, теплые полы и проч.

Видео-обзор устройства обвязки электрокотла:

  • Подготовка места. Для напольной модели создается фундамент, при необходимости обустраивается котельная, выполняется отделка негорючими материалами.
  • Установка агрегата. Оборудование монтируется на стену или основание, закрепляется. Выполняется подсоединение трубопровода с обвязкой, подключается заземление.
  • Подключение питания. Подводка питающей магистрали проводится напрямую отдельной веткой – через распредщиток.
  • Установка защитной аппаратуры. Современные электрические котлы требуют защиты от перепадов напряжения. Поэтому питание к ним подводить необходимо через автомат, УЗО и стабилизатор напряжения.
  • Запуск. Перед запуском система проверяется на целостность во всех местах соединения – как трубопровод, так и электропроводка должны находиться в исправном состоянии. Прежде чем включить агрегат, открываются все необходимые подсоединенные задвижки.

Видео-пример эксплуатации отопления дома на электрокотле:

Коротко о главном

Бытовые электрические котлы подразделяются на 3 вида – классические, электродные и индукционные. Чаще всего применяются классические, работающие от ТЭНа. Среди их плюсов выделяются – высокий КПД, легкий монтаж, безопасность, экологичность, компактность, малый вес и разнообразие модельного ряда. Недостатки проявляются в высоком потреблении электроэнергии и необходимости заземления.

Для правильного монтажа электрокотла необходимо учесть ряд правил техники безопасности и требований по электромонтажу. Для работы отопительного агрегата нужны следующие элементы обвязки:

  • Циркуляционный насос.
  • Расширительный бачок.
  • Клапан безопасности.
  • Автоматический воздухоотводчик.
  • Манометр.

Особенности подключения самодельных электрокотлов

Даже в том случае, если электрокотел для отопления своими руками является вспомогательным, он все же должен быть расположен рядом с основным котлом. При этом совмещение котлов осуществляется при помощи отводов.

Газовый и электрический котлы

Электрическая плата управления должна быть установлена на специальном изолированном от теплоносителя щите. При этом, создавая котел самостоятельно, вы также сами определяете и подбираемые для платы компоненты.

Особенно важно это сделать, учитывая, что даже отдельные «кулибины» не всегда правильно могут выполнить заземление электроприбора. Кроме того, важно регулярно проверять безопасность системы – приглашать специалиста, который сможет провести необходимые замеры и выдать соответствующий акт о состоянии работающего отопительного элемента

Пульт управления электрическим котлом устанавливают в удобном месте

Следует учитывать, что отдельные датчики, в частности, – датчик температуры воздуха в помещении (ТР-ОМб-ОЗ), необходимо устанавливать в отапливаемом помещении. Если таких помещений несколько, то датчик устанавливается в том, которое, по вашему мнению, имеет усредненный уровень прогрева. Следует отметить, что предложенная схема отопительного котла рассчитана именно на датчик данного типа – и в случае если вы его замените, замене подлежит и часть элементов электронной системы управления.

Самодельные электрические котлы отопления такого типа с легкостью прослужат вам более 10 лет

Однако важно понимать, что для достижения такого срока службы необходимо соблюдать некоторые правила монтажа, и, конечно же, – правила эксплуатации. Вот наиболее важные:

  • запорная арматура ни в коем случае не должна устанавливаться ни до котла, ни после него.
  • и электрощит, и сам электро котел отопление своими руками должны иметь надежно заземленные корпуса;
  • в целях безопасности и перед электрокотлом, и перед щитом управления необходимо положить диэлектрические коврики;
  • перед началом эксплуатации необходимо получить разрешение на использование данного типа техники у соответствующего инспектора Госэнергонадзора;
  • монтаж и последующий ремонт котла может производиться только специалистом электриком.

Стоимость установки у специалистов

Стоимость на любые услуги по монтажу определяется сугубо индивидуально, точно она может быть рассчитана при заключении конкретного договора на установку электрического котла в частном доме.

Для этого специалист сервисного центра должен прибыть на место установки и изучить реальные условия подключения и требования завода-изготовителя для устанавливаемого котла.

В идеале, лучше всего, когда перед установкой котла выполняется проект теплоснабжения объекта с электроотоплением. В таком случае будет выбран весь комплект оборудования и выполнены сметы строительно-монтажных работ.

Тем не менее в отсутствие проекта, собственник для ориентировочного расчета затрат на монтаж электрокотла может использовать информацию по средним ценам 2019 года на монтажно-строительные работы по электроотоплению:

  1. Установка напольного электрокотла от 30 до 50 кВт, от 5 тыс.руб.
  2. Установка напольного электрокотла более 50 кВт, от 7 тыс.руб.
  3. Установка настенного электрокотла до 15 кВт, от 5 тыс.руб.
  4. Установка настенного электрокотла от 15 до 30 кВт от 7 тыс.руб.
  5. Монтаж бойлера косвенного нагрева, от 3 тыс.руб.
  6. Монтаж бойлера прямого нагрева, от 2 тыс.руб.
  7. Установка группы безопасности электрокотла, от 1 тыс.руб.
  8. Обвязка насоса циркуляции теплоносителя, от 1.2 тыс.руб.
  9. Обвязка расширительного бачка, от 1.2 тыс.руб.
  10. Обвязка гидравлической стрелки — гребенки, от 2.5 тыс.руб.
  11. Обвязка труб отопления и ГВС, за 1 м. п. от 0.200 тыс.руб.
  12. Опрессовка системы, от 2.5 тыс.руб.
  13. Пусконаладочные работы на электрокотле, от 2 тыс.руб.

Вопреки кажущейся легкости выполнения работ, непрофессионалу браться за монтаж электроагрегата не рекомендуется. Обратившись в сервисную компанию, возможно, избежать аварийных ситуаций и обеспечить работоспособность котельного оборудования на протяжении всего заявленного производителем срока.

Индукционные

Конструкция индукционных котлов состоит из индукционной катушки и металлического сердечника. Индукционная катушка имеет два слоя обмоток. Первая выполняет преобразование электрической энергии в магнитную, под воздействием которой вторичная обмотка нагревает стальной стержень. Тепло от сердечника передается теплоносителю.

Преимущества. Высокая экономичность, эффективность и пожарная безопасность. В отличие от ТЭновых котлов не образуют накипь, а по сравнению с электродными, не так требовательны к теплоносителю. Фактически в качестве теплоносителя может выступать любая жидкая среда от обычной воды до очищенных нефтепродуктов. Конструкция котла сверхнадёжна, поскольку в ней нет элементов, которые подвергаются механическому износу. Регламентированный срок службы может превышать 25-30 лет.

Недостатки. Высокая стоимость. Значительный вес даже при компактных размерах. Допускается только напольная установка.

Процесс установки своими руками

Подготовка отопительного электрического агрегата к работе состоит из нескольких этапов. От правильности выполнения каждого из них зависит долговечность службы и безопасность эксплуатации.

Основными этапами работ являются:

  • подготовка места для монтажа;
  • обвязка котла;
  • подключение к электросети и заземление;
  • пробный запуск.

Если у владельца есть знания в электротехнике и прокладке систем для отопления домов, то можно своими руками провести весь комплекс монтажных и пусконаладочных работ.

Подготовительные работы

Перед проведением монтажных работ нужно подготовить схемы подключения электрокотла к нагревательному контуру и бытовой сети. Выбор размеров труб и их сортамент должен быть согласован с техпараметрами насоса, используемого для прокачки теплоносителя в магистрали системы.

Подбирая сечение кабеля для подсоединения установки к бытовой электрической сети, нужно учитывать мощность прибора. При использовании отопителей до 5 кВт разрешено подключение к однофазной линии, а более мощные агрегаты требуют для своего функционирования 380 В.

Разметка для монтажа проводится при помощи уровня, т. к. различные модели установок требуют только горизонтального или вертикального размещения. При помощи указанного инструмента также проверяется правильность навешивания аппарата после завершения монтажных работ.

Напольные агрегаты устанавливаются с применением штатных опор, которые входят в комплект поставки. В некоторых случаях допускается монтаж оборудования на теплоизоляционную площадку, способную выдержать массу устанавливаемого котла.

Обвязка котла

Для тэновых аппаратов в моноблочном исполнении, которые уже укомплектованы насосным агрегатом и гидроаккумулятором, достаточно подвести к соответствующим патрубкам прямую и обратную магистраль. К обратке подключается трубопровод для подпитки системы водой.

При навешивании простого тэнового оборудования с отсутствующим насосом и расширительным баком, все компоненты подключаются по схеме, рекомендованной производителем.

Прокладываются трубопроводы и проводится врезка в магистраль насосного агрегата. Дополнительно монтируется фильтр и группа безопасности.

Прямая магистраль и обратка соединяются с соответствующими патрубками нагревательного аппарата. В процессе работы используется уплотняющая лента.

Подключение к сети и заземление

Электрокотлы подсоединяют напрямую к счетчику посредством связки автовыключателя и УЗО. Автоматы монтируются на каждую фазу отдельно. Сечение проводов подбирается по потребляемой мощности.

Электроприбор 18 кВт для подключения требует применения проводов с медными жилами, имеющими поперечное сечение 10 кв. мм.

Ноль и земля присоединяются к агрегату одинаково. Электрические установки большой мощности требуют качественного заземления. Из корпуса отопительного аппарата выводится кабель нужного сечения до вкопанных в грунт электродов.

Наружную защиту располагают в точке, где будут отсутствовать люди при пробое электросети. Металлические штыри желательно разместить в грунте на расстоянии не более 1 м от фундамента здания.

Пробный пуск

Перед проведением пробного пуска нужно проверить целостность изоляции на всех кабелях, надежность крепления проводов и соединительных муфт, кранов и стыков труб. Дальше система заполняется водой. Воздух из магистрали выпускается через специальный клапан.

Давление в системе контролируется при помощи манометра, входящего в группу безопасности. Для большинства котлов оно составляет 1,3-2,0 бар в рабочем состоянии и 1,0-1,3 при отключенном агрегате.

После заполнения магистрали теплоносителем подается напряжение и выставляется необходимая температура при помощи блока управления.

Обогрев электрокотлом дает результат при его подключении в доме среднего и небольшого размера. Использование такой установки считается безопасным и экологическим способом поддержания оптимальной температуры в жилом помещении. Изготовить электрокотел своими руками достаточно просто, главное соблюдать алгоритм действий и технику безопасности.

Пошаговая инструкция установки электрокотла

Как правило, электрокотлы используются комплексно в сочетании с твердотопливными или газовыми. В первом случае твердотопливный котел выполняет нагрев дома до заданной температуры, а электрический ее поддержание на комфортном уровне. Во втором случае газовый и электрокотёл врезаются в систему отопления параллельно, а работают последовательно. В ночной период, при действии соответствующего сниженного тарифа, обогрев дома осуществляет электрический котёл, а днём газовый.

Правильное подключение электрокотла в систему отопления выполняется следующим образом:

  • Согласно ранее разработанному плану в помещении отмечается место установки котла;
  • Выполняется разметка на стене. Для этого электрокотёл со снятой передней панелью предварительно устанавливается на место монтажа, выравнивается при помощи водяного уровня. Места установки крепежей отмечается через технологические отверстия
  • Котел навесной устанавливается на высоте не менее 1,5 м от уровня пола для более удобного обслуживания;
  • Крепежные элементы выбираются в зависимости от материала стены. Как правило, это пластиковые дюбеля со стальными винтовыми крюками в качестве анкеров. Однако некоторые маломощные модели электрокотлов могут устанавливаться на гипсокартонные стены. В этом случае допускается применение дюбеля бабочка;
  • Установка заземления. Один из ключевых этапов монтажа электрокотла. Некоторые модели не будут включаться без заземления, а у других загорается сигнальный индикатор. Для обустройства заземления необходимо вбить в землю несколько арматурных штырей и соединить их между собой металлической пластиной. Нулевой провод от электрокотла необходимо подсоединить к этим штырям.
  • Подключение электропитания. Электрический котёл необходимо подключить через собственную линию электроснабжения, подсоединённую к отдельному вводному автомату;
  • От автомата кабель прокладывается к устройству защитного отключения, который рекомендуется расположить непосредственно рядом с котлом.
  • Подключение котла к системе отопления выполняется через входящий и исходящей патрубок. У некоторых моделей оба вывода расположены снизу устройства, у других подающий патрубок сверху, а обратка снизу.
  • К трубе обратки (поступление остывшего теплоносителя в котел) крепится циркуляционный насос. Расположение ротора должно быть строго горизонтальным. Расположение на обратке предпочтительней, чем на подаче, так как высокая температура теплоносителя негативно влияет на рабочие элементы насоса и снижает его долговечность;
  • Перед насосом устанавливается фильтр грубой очистки «грязевик». Монтируется так же горизонтально отстойником (ответвление с фильтрующей сеткой) вниз;

  • К трубе обратки врезается ответвление для расширительного бачка. Он компенсирует температурное расширение теплоносителя, вмещая в себе определенный объем воды;
  • Установка группы безопасности, состоящей из предохранительного (срывного) клапана, манометра и клапана для стравливания воздуха выполняется на трубе подачи. Через небольшое ответвление. Группа безопасности должна находиться в максимально высокой точке системы отопления для своевременного удаления воздуха.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Расчёт мощности

Приступая к постройке самодельного отопительного агрегата, прежде всего, определяют необходимую мощность. На основании этой величины делают вывод о целесообразности выбора того или иного типа котла, проводят дальнейшие расчёты, определяют размеры и количество компонентов.

Различные источники приводят несколько методик определения мощности обогревающих установок. Проще всего использовать формулу:

W = Wy × S (кВт), где:

W —мощность котла;

Wy — удельная мощность для разных регионов (северные районы — 0.2, центральные — 0.12 -0.15, южные — 0.07);

S — отопляемая площадь, м2.

Для уточнения полученных значений результат надо умножить на поправочный коэффициент:

  • для домов с неутепленной кровлей — 0.25;
  • если отсутствует теплоизоляция стен — 0.35;
  • при частом проветривании — 0.15.

Нередко специалисты, которые занимаются монтажом систем отопления, рекомендуют вести расчёт исходя из нормы в 100 – 150 Вт на 1 кв. м. в зависимости от региона проживания. Конечно, такой способ не назовёшь самым точным, однако, для прикидочной оценки он подойдёт. В других случаях всё же лучше сделать небольшой запас мощности на непредвиденные обстоятельства.

При выборе кабеля для подключения электрического котла особое внимание уделяют площади сечения проводника

Нюансы работы

Двухтрубная система с нижней разводкой и принудительной циркуляцией. Что представляет собой электрический котел, можно увидеть на фото.

Лучше чтобы он был немного уже основной магистрали. Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы.

Обязательные элементы обвязки Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования: Обвязка и схема подключения электрического котла отопления Спецпредложение!

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3. С особой внимательностью следует отнестись к установке заземления: неопытные владельцы часто присоединяют его к нулевой фазе проводки.

Общие особенности электрических котлов

Любая система отопления состоит из трех базовых компонентов: источника тепла — в этой роли может выступать котел, печь, камин; теплопередающей магистрали — обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель; нагревательного элемента — в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение. И это не связано с затратами на оборудование и монтаж, это связано со стоимостью электроэнергии.

В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. После подключения аппарата к системе отопления, переходят к реализации электрической части схемы, в которую входят УЗО и автоматический выключатель определенных технических характеристик.

Как выглядит обвязка электрокотла отопления?

Если установить прибор в отдельном помещении, кВт каждый месяц будут тратиться впустую. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Затем, он поступает в большой контур, в задачи которого входит обогрев всего здания. Естественно, между патрубками входа и выхода теплоносителя в радиатор должен быть соединительный участок.

Схема аварийной обвязки котлов Подача воды из водопровода в систему используется довольно редко, так как является малоэффективной. Со временем на трубчатых нагревателях возникает накипь, из-за чего мощность оборудования уменьшается, а вероятность перегрева ТЭНов увеличивается. Если у вас недостаточно времени или вы не уверены, что сможете сами сделать все правильно, лучше не начинайте обвязку, полагаясь лишь на свою интуицию и видео в интернете. Как правильно подключить, какую схему использовать? Чем топить дешевле? Поставил 4 котла!

Технология изготовления. Инструкция

После ознакомления с устройством котла можно попытаться сделать аналогичный прибор в домашних условиях

Этот процесс не настолько труден, как может показаться, но требует предельной осторожности и внимательности. В противном случае готовое изделие может быть небезопасным

Этап 1. Подготовка всего необходимого

Для работы потребуется такое оборудование:

  • сварочный аппарат;
  • электроды;
  • железный тройник;
  • электродная изоляция (из полиамида);
  • нулевой провод;
  • муфта;
  • клеммы заземления;
  • труба соответствующих размеров из стали;
  • изоляция для клемм.

Этап 2. Сборка ионного котла

Собираем котел

Вначале уясним несколько важных аспектов. Так, ионному котлу необходимо заземление, о чем упоминалось выше, а еще нулевой кабель должен подаваться исключительно на наружную трубу. Также стоит помнить о том, что фаза должна подаваться лишь на электроды.

Собираем котел

При соответствующей подготовке процедура сборки не должна вызывать никаких затруднений.

Собираем котел

Шаг 1. Вначале берется заранее приготовленная труба (оптимальные размеры – длина 25 см, диаметр 8-10 см). С одной стороны в трубу помещается набор электродов, с другой же устанавливается муфта для подключения к отопительной магистрали.

Чертеж ионного котла

Шаг 2. Возле электрода устанавливается изолятор, который помимо своей прямой функции послужит одновременно для дополнительной герметичности котла.

Шаг 3. Для изготовления изолятора используется термоустойчивый пластик высокого качества. Но для прибора важна не только герметичность, но еще и возможность резьбового соединения электрода с тройником. Именно поэтому рекомендуется поручить изготовление изолятора опытному специалисту, который сделает деталь в соответствии с необходимыми размерами.

Детали для сборки котла

Шаг 4. К корпусу приваривается большой болт. Далее к болту крепится нулевой кабель и заземляющие клеммы.

Шаг 5. После подключения к отопительной системе (это выполняется с помощью муфты) остается лишь скрыть готовый котел посредством декоративного покрытия. Такое покрытие необходимо не столько в целях эстетики, сколько для безопасности, защиты от поражений током. Не стоит пренебрегать этим, т. к. необходимо максимально ограничить доступ к теплогенератору.

Этап 3. Монтажные работы

Схема подключения котлаСхема подключения котла

  • воздухоотводчики;
  • манометр;
  • предохранитель.

При этом запорная арматура устанавливается уже после расширительного бака. Более детально с особенностями подключения поможет ознакомиться приведенная выше схема.

Монтаж котла электродногоМонтаж котла электродногоСхема подключенияСборка системы отопленияСборка системы отопленияСборка системы отопленияПолифосфатный фильтрНастройка электродного котла

Видео – Ионный котел своими руками

Другие важные моменты установки.

  1. Котел устанавливается исключительно вертикально, что объясняется только особенностями функционирования. Крепежные элементы должны быть отдельными.
  2. Перед монтажом прибора вся отопительная система тщательно промывается. Для этого берется чистая вода, разбавленная соответствующим средством (таким, к примеру, как Rothenberger). Если используется загрязненный теплоноситель либо магистраль была некачественно промыта, то производительность ионного котла существенно снизится.

  3. Для заземления можно использовать лишь медный кабель ø4 мм (или больше) с сопротивлением не выше четырех Ом. Кабель подключается к клемме-нулю, которая, соответственно, расположена в нижней части корпуса агрегата.
  4. Отопительные приборы (батареи) подбираются в соответствии с объемом системы. Оптимальный вариант – киловатт мощности прибора соответствует 8 литрам суммарного объема. Если превысить этот показатель, то котел будет функционировать дольше, чем требуется, вследствие чего возрастут затраты на электроэнергию.
  5. Помимо того, при обустройстве отопительной системы предпочтение следует отдать биметаллическим сплавам или алюминию. Неприемлемо использование других сплавов, поскольку в них имеется много различных примесей, которые воздействуют на электропроводность рабочей жидкости.
  6. Если устанавливается открытая система, то используемые батареи в любом случае должны иметь полимерное напыление на внутренней поверхности, что воспрепятствует доступу воздуха и, как следствие, предотвратит коррозию. У систем закрытого типа подобного недостатка нет.
  7. От чугунных изделий следует отказаться вовсе, ведь примеси, содержащиеся в них в большом количестве, снизят производительность ионного котла. Также у таких батарей слишком большой объем, что повысит потребление электроэнергии.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
