Русская мини-печь своими руками

Приготовление раствора

При замесе кладочного раствора используют глину с низким содержанием песка — жирную и песок в пропорции 1(г) :2(п). Глину предварительно на сутки замачивают в воде, затем протирают её через сито для того, чтобы удалить из неё инородные включения. Песок должен быть сухим, его также нужно просеять. Воду в смесь нужно добавлять в таком количестве, чтобы готовый раствор по консистенции соответствовал густой сметане.

Однако приобретённая глина может несколько отличаться по жирности. Поэтому лучше предварительно провести пробный замес небольшой порцией в трёх вариантах и изготовить из этих составов лепёшки. На каком из образцов через три дня будет меньше трещин, тот вариант пропорций компонентов и нужно брать за основу при изготовлении всего объёма кладочной смеси.

Сооружение дачной печи из кирпича

Чертежи-порядовки для кладки с пояснениями.

Нам понадобится глиняно-песчаный раствор, строительный кирпич (двойной силикатный кирпич М 150 не подойдет, нужен глиняный), мастерок, ведро, корыто для замешивания, отвес, уровень, асбестовый шнур, шамотный кирпич, дверцы, задвижки и другая печная фурнитура, стальная оцинкованная проволока, молоток с киркой, болгарка с диском по бетону.

Печь займет 0.4 м², при этом вес ее будет незначительный, поэтому можно обойтись без фундамента. Если у вас пол слабый, тогда лучше сделать стяжку под кладку.

Итак, кладка маленькой дачной печки по шагам:

  • На выбранное для печки место кладем рубероид или пергамин размером 530×780 мм для гидроизоляции;
  • Сверху насыпаем песок толщиной в один сантиметр и разравниваем;
  • По схеме №1 (рисунок в начале параграфа) выкладываем первый ряд кирпичей, не скрепляя, и выравниваем его с помощью уровня;

Выстилаем первый ряд.

  • Наносим тонкий слой глиняного раствора. Берем поддувальную дверцу, обматываем двойным слоем асбестового шнура и закрепляем скрученной проволокой.
  • Выкладываем второй ряд кирпича.

Второй ряд с дверцей.

Берем шамотный кирпич и выкладываем третий ряд. После его формирования устанавливаем колосниковую решетку. Соблюдаем зазоры на температурное расширение материалов до 1 см.

Из шамотного кирпича выкладываем ряд с местом под решетку.

  • Кирпичом, установленным на ребро, выкладываем четвертый ряд. Внутри дымоходного канала делаем подставки для внутренней перегородки. «Вышибные кирпичи» задней стенки кладем без глины с незначительным выступом наружу.
  • Устанавливаем топочную дверку, обмотанную предварительно асбестом. Крепим скрученной проволокой и временно фиксируем двумя кирпичами: один ставим сзади на попа, другой на него и дверцу сверху.

Устанавливаем топочную дверцу.

Выкладываем пятый ряд плашмя по контуру четвертого, а шестой на ребро. Дымоходные стенки затираем мокрой тряпкой.

Дверцу крепим проволокой.

Седьмой ряд кладем плашмя из трехчетверок (3/4 от целого кирпича отрезаем болгаркой) для связки с восьмым рядом. Задняя стенка опять на ребро.

Кирпичи подрезаем болгаркой.

Восьмым рядом закрываем топочную дверцу двумя кирпичами над ней. Над топкой устанавливаем скошенный кирпич для центровки пламени под конфорку.

Накрываем топочную дверцу.

  • Девятый ряд кладем со смещением назад (небольшим) для поддержания открытой дверцы. Перед кладкой выкладываем мокрый асбестовый шнур для герметизации стыков кирпича и варочной плиты.
  • Десятым рядом начинаем формирование дымовой трубы, которая будет постепенно расширяться назад. Трубу будем делать приставную, чтобы не сместить центр тяжести конструкции, либо насадную из легкого железа.

Начинаем формирование трубы.

В одиннадцатом ряду укладываем задвижку, уплотняем ее асбестовым шнуром, обмазанным глиной.

Здесь будет задвижка.

Далее идет дымовая труба в четверик, которая стыкуется с металлической легкой трубой.

Продолжаем дымовую трубу до места стыковки.

Теперь вынимаем вышибные кирпичи и чистим нижнюю часть дымохода от мусора.

Выводим дымоход под трубу.

  • Закрываем щель между первым рядом кирпича и полом металлической Г-образной втулки и прибиваем плинтус.
  • Белим печь или покрываем ее печным лаком, герметизируем все стыки между металлом и кирпичом. Металлические детали можно покрасить черной огнеупорной краской.

Белим и украшаем печь.

Делаем пробную топку бумагой и мелкими ветками, затем даем 2 недели на просушку.

Как видим все манипуляции не так уж трудно произвести самостоятельно. Материальные и трудовые затраты сравнительно невелики, места сооружение занимает не так и много.

При этом мы получили отопительно-варочный прибор, который прекрасно протопит небольшой дачный дом, придаст вашей стряпне неповторимый вкус и аромат дыма, создаст приятную атмосферу и уют.

Сколько стоит самостоятельно построить уличный печной комплекс из кирпича

Для изготовления кирпичной печи своими руками потребовалось купить:

  • электроинструмент – 6 тыс. руб.;
  • расходники для инструмента – 2.5 тыс. руб.;
  • огнеупорную смесь для кладки – 500 руб.;
  • кладочный раствор + затирка – 600 руб.;
  • плитку – 1.5 тыс. руб.;
  • порожек из алюминия – 500 руб.

Кроме этого необходимы чугунные элементы — плита для варочной поверхности, колосник, дверка для поддувала, для топочной и задвижка (около 3500 руб.).

Кирпич:

  • Обычный – 1100 шт.
  • Шамотный – 200 шт.

Вся работа по строительству печного комплекса проделана самостоятельно, примерно за месяц (при работе по 9-10 часов в день).

Итого, по словам StooDent, печной комплекс обошелся ему примерно в 60 тыс. руб.

В дальнейшем пользователь установил на мангал б/у решетки от колосников, которые он как следует почистил.

Теперь в кирпичной печи можно отлично готовить вкусную пищу на углях.

Задать вопрос StooDent и скачать чертежи и порядовку его уличного печного комплекса можно в теме: «Строительство печного комплекса 3в1».

Советуем прочесть статьи:

  1. Лучшие уличные печные комплексы: обзор различных вариантов.
  2. Закрытая каменная беседка — летняя кухня: своими руками.
  • В чём преимущества закрытой беседки.
  • Как расположить беседку на участке.
  • Как залить плитный фундамент под беседку.
  • Как возвести вальмовую крышу и уложить гибкую черепицу.
  • Как утеплить и отделать беседку.
  1. Бюджетный тандыр женскими руками.

Из статьи вы узнаете:

  • Может ли женщина самостоятельно построить тандыр.
  • Как рассчитать размер тандыра и построить его своими руками.
  • Какие хитрости упрощают процесс возведения тандыра.

Какие понадобятся материалы для строительства

  • красный кирпич – 750 шт.;
  • шамотная глина;
  • песок;
  • войлок или асбестовое волокно для изоляции;
  • рубероид на нижний слой также для тепло- и гидроизоляции;
  • крепежные элементы;
  • металлический уголок, лист и стальная проволока;
  • колосниковая решетка – 2 шт.;
  • дверцы для топочной камеры и поддувала – 2 шт.;
  • заслонка – 1 шт.;
  • задвижка – 1 шт.

… и инструменты:

  • строительный уровень;
  • шпатели;
  • мастерок;
  • дрель с насадкой миксер для смешивания раствора;
  • ведра;
  • сито для просеивания глины и песка.

Не забудьте и про инструменты: шпатель, мастерок, дрель с миксером. Дополнительно имейте под рукой ведра или баки, сито. Чтобы печь получилась ровной, используйте уровень.

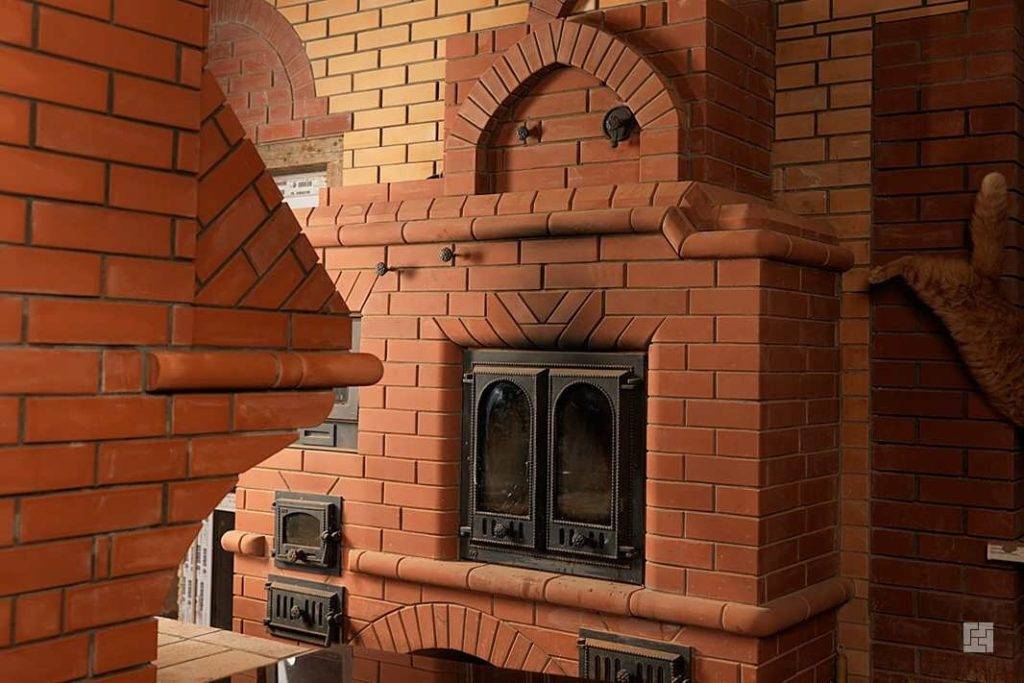

Кладка русской печи

Перед работой важно изучить проекты русских печей. Есть разные варианты, потому схема кладки может отличаться

Чертежи менять нельзя – надо строго соблюдать указанный порядок.

Для безопасности сооружения важна полная герметичность. Это обеспечивается следующими моментами:

  1. Используйте качественный камень. Трещин быть не должно.
  2. Швы в междурядьях толщиной в 0,5-0,8 см.
  3. Не обмазывайте внутренние стенки глиной – на них будет откладывать сажа, потому теплопроводность снизится.
  4. Разные отделы отличаются по толщине кладки от ¼ толщины кирпича до полной его длины.
  5. Если кирпич керамический, то требуется его вымачивание, чтобы не забиралась влага из раствора.

Рейтинг покупных металлических очагов

Печь камин угловая из кирпича отличается достаточно сложной сборкой и монтажом, наиболее простыми являются уже готовые покупные металлические очаги. В данной таблице вы можете подробней ознакомиться с самыми недорогими и популярными моделями на сегодняшний день:

Модель Описания и характеристики
Бавария угловая

Установка такого очага вполне возможна своими руками. Корпус камина выполнен из стали, толщина которой составляет шесть миллиметров. Внутренняя часть установки облицована шамотным кирпичом.

Боковины изготовлены из керамики, а мощность отопительного агрегата составляет 6 киловатт, что позволяет отопить дом, общей площадью до 50 квадратных метров.

Амур

В основе модели лежит небольшое огнеупорное панорамное стекло. Сама конструкция укомплектована небольшой варочной поверхностью для приготовления пищи на две конфорки.

Мощность в девять киловатт, позволяет выполнять отапливание дома, метраж которого составляет порядка 170 кубических метров. Боковины модели также облицованы панелями из огнеупорной керамики, что существенно повышает эффективность и теплоотдачу очага.

Нева

Инструкция к данной модели указывает на возможность простого использования. Такая топка имеет мощность в 6 киловатт, что позволяет равномерно обогреть пространство общей площадью до 50 квадратов.

Дополнительно, камин покрывается жаропрочной краской, что существенно продлевает срок его эксплуатации и не позволяет образовываться ржавчине и коррозиям.

Теплодар

Одна из наиболее мощных топочных камер- 12 киловатт. Такой отопительный агрегат подходит для построек с метражом до 70-80 квадратных метров.

Для оформления дверцы используется огнеупорная стеклокерамика. Основная часть конструкции изготавливается из нержавеющей стали.

Для того чтобы подробней ознакомиться с представленными в таблице моделями, рекомендуем также просмотреть видео в этой статье.

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

  • Полнотелый красный кирпич – 107 шт;
  • Поддувальную дверку – 1 шт;
  • Колосниковую решетку – 1 шт;
  • Одноконфорочную чугунную плиту – 1 шт;
  • Топочную дверку – 1 шт;
  • Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

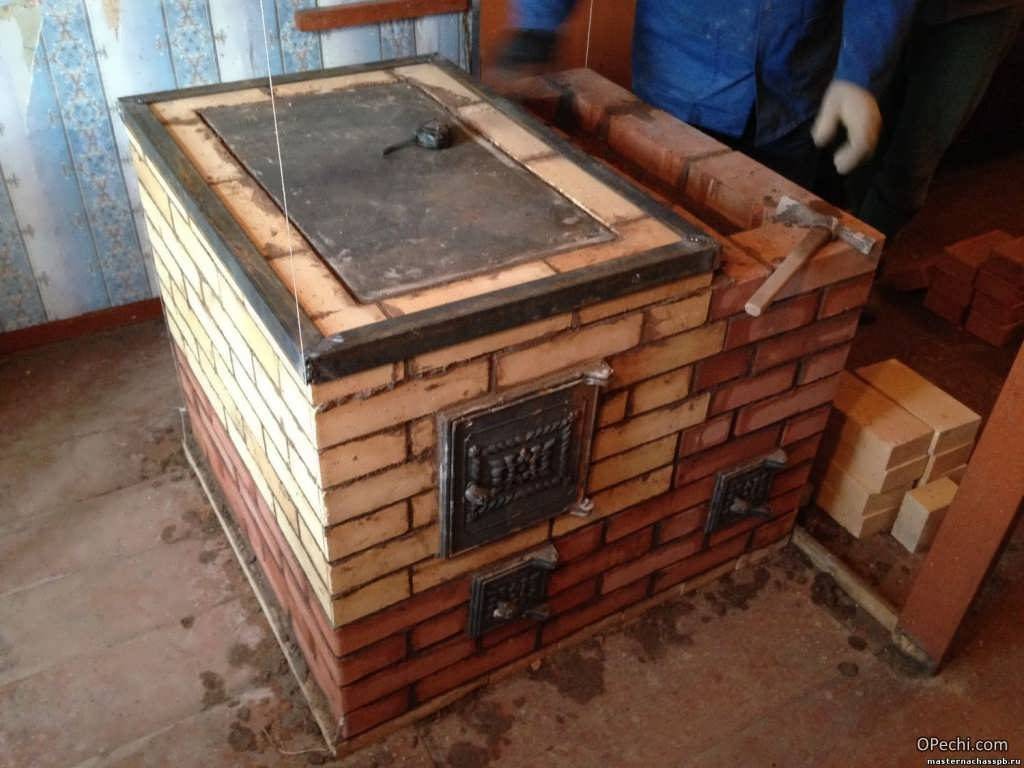

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

Отопительно-варочная дачная печь: с чего начать и как построить

Малогабаритные печи, несмотря на незначительные размеры, устанавливают на надежный фундамент. Лишь в некоторых случаях можно обойтись усилением пола. Опытные мастера работают без схем и чертежей, а начинающим рекомендуется брать за основу порядовки авторитетных печников.

Схема конструкции и материалы

Эта квадратная мини-печь из кирпича, идеально подходящая для небольшого домика, отличается простотой, компактностью и хорошим КПД. Конструкция включает невысокую дымовую трубу с сечением канала 13*13 см. Печка имеет духовой шкаф, позволяющий готовить и разогревать блюда. Шкаф изготовлен из стального листа, но при желании его можно заменить готовой духовкой подходящих размеров.

Для кладки мини-печи на дровах требуется огнеупорный раствор. Можно приготовить его из глины самостоятельно, но это займет больше времени, а результат будет зависеть от качества глины и правильного определения ее жирности. Намного проще довериться производителям и приобрести готовую жаростойкую смесь в магазине – в этом случае продукт останется развести чистой водой в указанных на упаковке пропорциях.

Размеры компактной конструкции: 51*51 см, высота очага – 175 см. Для усиления топки обязательно берут шамотный кирпич – он не боится прямого контакта с пламенем и не растрескивается. Стенки мини-печи для дачного домика выкладывают красным кирпичом.

Расход материалов:

  • керамический кирпич – 170 штук;
  • огнеупорный кладочный раствор – 35–40 литров;
  • дверка для топки размером 23*25 см;
  • поддувальная дверца (13*14 см);
  • прочистная дверца (13*9 см);
  • колосниковая решетка (25*18 см);
  • задвижка (12*34 см);
  • стальной лист;
  • стальная проволока – около 2,5 м;
  • рубероид для гидроизоляции.

Схема кладки и чертеж духовки

Первый ряд, как и всегда, выкладывают без раствора. На втором ряду монтируют поддувальную дверцу, используя для крепления стальную проволоку, и закладывают зольник. На четвертом ряду укладывают колосниковую решетку, предусматривая между решеткой и кладкой зазор около 4 мм.

Укладку пятого ряда начинают с установки топочной дверцы. Дверную рамку обматывают асбестовым шнуром, а дверку замуровывают в кладку при помощи стальной проволоки. Далее следуют согласно схеме: формируют духовой шкаф, дымовой канал, трубу.

Характерные особенности печки

Преимущества печей Малютка

Печь «кроха» обладает рядом преимуществ, перед другими разновидностями конструкций для обогрева помещения. Неудивительно, что многие пользователи устанавливают именно такой вид каминов в домах. Плюсы в пользу того, чтобы построить печь «малютку» своими руками:

  • Маленькая площадь. Именно владельцы маленьких дачных домиков чаще всего выбирают мини печь.
  • Простая схема постройки. Даже человек с минимальными навыками строителя может спокойно разобрать чертежи и самостоятельно заложить основу и конструкцию печи.
  • Экономичность. Устройство не требует заготовки большого количества дров на зиму, расход материалов на отопление печи сравнительно маленький. Разрешается использовать, кроме древесины, и другие виды топлива, например, уголь.
  • Нет необходимости в мощном фундаменте.

Недостатки

Тем не менее, кроме массы положительных сторон, печь «кроха» имеет и недостатки:

  • Недостаточный обогрев. Отопительная печь способна наполнить теплом помещение до 35 квадратных метров.
  • Ограниченность материалов. Для закладки устройства подходит только отдельный вид кирпича, устойчивого к высоким температурам.

Устройство и принцип работы самодельной печи на отработке

По своему принципу функционирования печка на отработке аналогична работе пиролизного агрегата. Процесс горения в ней происходит в два этапа — на первом из них горят пары отработанных масел, в результате чего образуются горючие газы. На втором этапе эти газы догорают при высоких температурах. Благодаря тому, что отработка сгорает полностью, дым от печки практически не содержит вредных до здоровья токсичных примесей, притом, что эффективность данного отопительного агрегата высокая. Чтобы отработанное масло полностью сгорало, нужно выполнять все рекомендации относительно того, как сделать печку на отработке.

У этого теплоагрегата должны быть следующие конструкционные элементы:

  • нижняя камера горения, низкотемпературная, которую совмещают с баком и оснащают отверстием для регуляции подачи воздуха. Через него также наливают топливо и поджигают прибор;
  • средняя камера – в ней горят газы, смешанные с воздухом. Она имеет форму трубы с отверстиями для обеспечения поступления необходимого количества воздуха;
  • верхняя камера – в ней происходит дожигание остатков газа и образуется дым. К этой части устройства подсоединяют трубу, выведенную в дымоход.

Увидеть, как выглядит схема печки на отработке можно на фото. Дымоход для агрегата, работающего на таком источнике энергии, должен составлять в длину не менее 4-х метров. Горизонтальное расположение дымоотводящего канала не допускается. Дело в том, что в результате использования отработанного масла образуется немалое количество нагара, оседающего в трубах, поэтому горизонтальные части дымохода быстро покрываются слоем сажи.

По этой причине продукты горения могут попасть в комнаты, а люди, находящиеся в них, получить серьезное отравление. Дымовой канал в пределах помещений прокладывают под углом 45 — 90 градусов, а за их пределами – исключительно строго вертикально. Верхнюю часть трубы следует защитить оголовком от задувания ветра и попадания осадков.

Когда изготавливаются самодельные печи на отработке, задействуют не только листовое железо, но и обрезки труб, имеющие разный диаметр.Из инструментов и других материалов потребуются:

  • болгарка плюс отрезной и шлифовальный круги;
  • листы металла;
  • сварочный аппарат плюс электроды;
  • уголок для изготовления ножек;
  • краска для металла, способная выдерживать высокую температуру.

Приготовление раствора

Раствор для кладки печи должен быть не только жаропрочным, но и пластичным, чтобы максимально упростить кладочный процесс. Приготовление раствора следует начинать с проверки качества глины. Для этого берут несколько частей глины с одинаковым объёмом и добавить воду, в таком количестве, чтобы получилась густая масса.

Затем в каждую часть вводят песок в разных пропорциях. Образованные смеси нужно основательно перемещать, разбавляя водой до нужной консистенции. Примерно, через 2 — 3 часа проводят испытание раствора. Для этих целей в смесь вводят деревянную палку или другой предмет, достают её и встряхивают.

О качестве раствора можно судить по толщине слоя, оставшегося на поверхности предмета:

  • менее 2 мм — не достаточно глины;
  • более 3 мм — мало песка.

Правильность подбора ингредиентов можно проверить и таким способом:

  • из каждого пробного состава раствора слепить жгуты толщиной 10 — 15 мм;

  • оставить их на 2 — 3 дня для полного высыхания;

  • проверить качество глинопесчаного раствора по состоянию жгутов: трещины на образце из правильного состава смеси образуются только на поверхности, а внутренняя часть останется цельной, без разрывов.

Определившись о пропорциями, приступают к замесу основного объёма смеси:

  • замачивают глину на 2 — 3 суток в воде, перемешивая периодически с помощью лопаты;

  • песок просеивают через металлическое сито с размером ячейки 1,5 мм, отделяя различные примеси в виде мелких камешек, ракушек и т. п. При большом загрязнении песок промывают и сушат;

  • отстоявшийся глиняный водный состав также пропускают через сито для удаления инородных включений;

  • соединяют одни ингредиенты в одной ёмкости и смешивают до густой консистенции.

Количество кирпича и какого

Для возведения уличной печи используют кирпич обладающий:

  • стойкостью к воздействию температур выше 1000ºС;

  • высокой прочностью;

  • способностью сохранять целостность пр резких скачках температур.

Печным кирпичом М200 или М250 красного цвета выкладывают внутренние поверхности корпуса печи. Он обеспечивает более равномерный прогрев печи, равномерную теплоотдачу. У печного кирпича очень плотная структура и низкий коэффициент поглощения влаги. Для кладки русской печи на улице его потребуется 550 шт.

В топочной камере и дымоходе температура может достигать 1300ºС, поэтому для её возведения нужен более огнеупорный кирпич — шамотный. В его состав входит огнеупорная глина, которая и обеспечивает его высокую термостойкость и жаростойкость. Обычно для изоляции огня в русской печи используют шамотный кирпич марки Ш8 размерами 250х120х55 мм. В данном случае его потребуется 150 шт.

Нюансы просушки выложенной печки

Выложенная печь должна хорошо просушиться.

Нюансов несколько:

сушка нужна еще до строительства дымохода;
сразу полноценно топить печку нельзя – есть риск потери герметичности, появления разводов;
минимум 10 дней сушка должна быть естественной, с открытыми дверцами и задвижками;
первые разы топить надо осторожно – дров использовать немного, дымовые задвижки открывать, а топки закрывать;
1-1,5 недели печь протапливают каждый день, начиная с 3-4 кг дров и увеличивая их количество ежедневно на 1-1,5 кг;
полноценная топка разрешается, когда через 2 часа с начала топки на металлических элементах конденсата нет совсем.

Чертежи установки и розжиг печек на отработке

Устанавливают чудо печь на отработке на абсолютно ровной выложенной кирпичом или забетонированной площадке. Она не может находиться ближе, чем на расстоянии один метр от воспламеняющихся или горючих стен. Печь нужно выровнять согласно уровню и отвесу. Отверстие, предназначенное для залива отработанного масла, необходимо располагать так, чтобы удобно было загружать топливо и регулировать поступление воздуха.

Функционировать чудо печка на отработке может на любом использованном ранее масле – минеральном или синтетическом. Заливать топливо следует до середины бака, оставляя место для образования паров. Потом следует выждать время, полностью открыв заслонку для насыщения пара кислородом. Разжигают печь каминными спичками или лучиной. Отверстие после розжига прикрывают наполовину, а после того, как агрегат нагреется, им регулируют поступление воздуха в бак. В прибор запрещается заливать керосин, бензин, разные растворители и прочие легковоспламеняющиеся вещества, обладающие значительной степенью испарения, поскольку может произойти взрыв.

Русская мини печь своими руками

Сооружение больших размеров подходит не для каждого дома, потому можно сделать мини русскую печь своими руками. Можно выполнить ее с подтопком и использовать его летом, когда отапливать помещения не надо.

Русская мини печка

Думая, как сделать мини печку, можно остановиться на классическом варианте. Размер основания 1х1,3 м. Мини-печь из кирпича возводят так:

  1. Организуйте небольшой фундамент.
  2. Постройте краснокирпичное опечье.
  3. Уложите стены подпечка.
  4. Уложите деревянный шаблон для формирования нижнего свода.
  5. Постройте стены с аркой для топочной камеры.
  6. Засыпьте в свод песок.
  7. Приступайте к формированию передней стенки, устья, шестка, перетрубья.

Такого типа мини русская печь своими руками выкладывается довольно быстро, не требует особых навыков.

Порядовка русской мини-печи «Экономка»

Это одна из вариаций мини печи из кирпича. Печка экономка отличается тем, что имеет 2 топочные камеры разного размера. Верх сооружения снабжен сводом и плитой. Конструкция 1х1,5 м включает 33-34 кирпичных ряда.

Особенности ее возведения такие:

  1. В 1-м ряду для прочности важна правильная перевязка материала.
  2. На 2-5 ряду нужна постройка каналов поддувала.
  3. В 6-м ряду закройте камеры колосниковыми решетками.
  4. На 7-9 ряду экономки на дровах возводите главный топливник, затем начинайте сооружать под.
  5. На 10-12 рядах закрывайте каналы, устанавливайте плиту и приступайте к стенам горнила и арке основной камеры.
  6. 15 и 16 рядами завершите связку стенок.
  7. На 17-м ряду заложите стальной уголок 3х3 см. По нему нужно будет сформировать хайло и перейти на основание дымохода.
  8. На 16-18 ряду постройте арку горнила. В свод насыпьте песок.
  9. Для закрытия следующих рядов используйте двойной кирпич.
  10. Укладывая 20-25 ряд, не забудьте о формировке вентиляционных каналов.

Порядовка мини печи Емшанова

Это одна из вариаций экономки на дровах. Ее преимущество в равномерном прогреве боковых стенок. Такую печь экономку своими руками строят из бутового керамического кирпича М100. Внутри выкладывают два вертикальных симметричных колпака соответствующих высотой всему сооружению. Топливник формируют из шамота ШБ-5.

С водогрейной коробкой

Такая модификация русской печи экономки отличается сборным узлом дымовых газов. Для этого используют коаксиальные трубы из нержавейки с толстыми станками.

Значений у такой вставки несколько:

  • дымовые газы не будут просачиваться в помещение;
  • тепловая нагрузка на дымоход снизится;
  • при использовании некачественных дров сажа будет собираться на вставке.

Пространство получается небольшим, потому для водяного бака в 20-30 л нужно сделать нишу в боковине стенки печи. Полость выкладывают на 5-8 рядах около главного топливника. Емкость вмуровывают в нее.

Важно строительство отдельного канала для продуктов горения и отгораживание емкости перегородкой, чтобы ее стенки не прогорали. Бак можно заменить змеевиком из нержавеющей стали

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
