Какие лучше алюминиевые радиаторы отопления и их технические характеристики

За сколько можно установить новый радиатор

Количество радиаторов и сложность работ отражаются на стоимости установки радиатора. Узнать примерно, сколько стоит установка алюминиевого нового радиатора, можно в прайсе на сайте Юду. Более подробную информацию о том, сколько стоит установить радиатор, уточните у мастера в чате после создания заявки. В любом случае, стоимость установки нашими мастерами гораздо ниже, чем во многих специализированных сервисах.

После выезда к вам на дом и осмотра старой системы отопления сантехник YouDo обычно определяет окончательную стоимость установки алюминиевых радиаторов. Возможно, вам потребуются дополнительные работы:

• демонтаж старого радиатора
• установка новых труб
• выбор подходящего оборудования
• прочистка системы отопления

Мастера YouDo не завышают стоимость услуг, так как они работают без посредников. Также вы можете договориться с сантехником о предоставлении скидки.

Область применения

Алюминиевые радиаторы устанавливают в частных домах с автономным отоплением Алюминиевые батареи в основном используется в частном домостроении с автономным отоплением, так как в этом случае есть возможность обеспечить необходимое качество воды, урегулировать показатели давления и проконтролировать подачу теплоносителя. В качестве мест монтажа могут выступать:

• жилые помещения;
• хозяйственные постройки;
• промышленные предприятия;
• гаражи, ангары, склады.

Радиаторы из алюминия монтируются в зданиях, где предусмотрена собственная, нецентрализованная отопительная система.

Схемы подключения

Монтаж алюминиевых радиаторов производится следующими способами.

Диагональная

Считается оптимальной среди остальных. При таком решении подключения входная труба фиксируется к верхнему входу, а обратка — к нижнему, находящемуся с противоположного края. Такая схема будет наиболее эффективной для радиатора, состоящего из большого числа секций. Все фирмы-изготовители прописывают параметры выпускаемого оборудования, опираясь на диагональную схему подключения.

Фото 3. Стандартная диагональная схема подключения отопительной батареи, состоящей из двенадцати секций.

Теплоноситель, движущийся по данному маршруту, будет охватывать большую часть поверхности алюминиевых батарей.

Недостатки:

• неудобная установка;
• затруднения по части способа разводки;
• невозможно скрыть коммуникации;
• высокий показатель расхода трубопровода.

Из-за сложной разводки такая схема не актуальна для зданий с большой этажностью. Также она не подходит в том случае, если эстетичность интерьера превыше всего.

Боковое

Такой способ установки подходит для многоквартирных домов. Главная идея данного подключения — подвод обеих магистралей с одной стороны к радиатору.

Плюсы такой схемы:

• лёгкая установка;
• небольшой расход труб;
• высокий коэффициент полезного действия;
• фиксирование байпаса на участке между магистралями для монтажа регулирующей арматуры.

Проводя параллели между двумя уже рассмотренными видами подключений, приоритет будет у второго варианта, так как он не уступает первому по эффективности, но значительно выигрывает по части финансовых затрат.

Нижнее

Помогает сделать батарею практически незаметной, но при этом не добавляет системе обогрева эффективности.

Ещё одно название такого способа подключения — «Ленинградка». Теплоноситель, перемещаясь от входного к выходному коллектору, уменьшает КПД всей системы на 11–15%.

Особенно большими потери становятся при достаточно протяжённых магистралях в домах с большой этажностью.

Важно! При возникновении ситуации засорения или чрезмерного содержания воздуха в батареях, необходимо произвести их чистку и спуск излишних воздушных масс, используя кран Маевского

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

Конструктивные разновидности

Алюминиевые изделия можно приобрести как в виде отдельных секций (сборку осуществляют непосредственно перед монтажом), так и в виде готовых (собранных в заводских условиях батарей из 4-16 секций). Преимуществом первых является возможность наиболее точного расчета тепловой мощности для обогрева конкретного помещения. Однако их установка более трудозатратна и требует приобретения дополнительных соединительных аксессуаров (муфт и прокладок). Монтаж и подключение вторых занимает намного меньше времени. К тому же места соединения секций готовых батарей качественно прокрашены в процессе заводского изготовления, что, несомненно, весьма положительно влияет на внешний вид. Именно они наиболее востребованы на рынке отопительных приспособлений.

Различают две разновидности алюминиевых радиаторов в зависимости от места присоединения труб теплоносителя:

• С нижним подключением. Такие устройства обычно применяют при строительстве современных торгово-развлекательных центров, офисных зданий, медицинских учреждений и индивидуальных домов (или коттеджей).
• С боковым подключением. Эти батареи наиболее востребованы для замены батарей при ремонте стандартных городских квартир. Четыре отверстия (по два с каждой стороны) позволяют осуществить как одностороннее, так и двухстороннее подключение труб теплоносителя. Незадействованные отверстия закрывают специальными заглушками.

Внутреннее сечение вертикальных каналов радиаторов может быть:

• круглым (по прочностным характеристикам именно такие изделия являются лучшими алюминиевыми радиаторами отопления);
• эллипсообразным (в настоящее время применяется достаточно широко);
• ромбовидным (ввиду небольшой прочности от такой геометрии отказались многие ведущие производители).

Разборка биметаллических и алюминиевых секционных изделий

Чтобы отсоединить радиатор от системы и снять его с места крепления, необходимо выполнить следующее:

1. Остановить циркуляцию воды и сбросить давление.
2. Если батарея отопления горячая, нужно подождать пока она остынет, а затем отсоединить от системы. Для этого нужно открутить соединительные муфты на входе и выходе.
3. Отодвинуть муфту от радиатора по трубе снять устройство с кронштейнов.
4. Слить оставшуюся воду и положить изделие на место разборки лицевой стороной вверх.
5. Вытянуть и сразу промыть фильтр, чтобы загрязнения на нем не засохли.

Разборка биметаллических и алюминиевых секционных изделий

На следующем этапе радиатор разбирается на отдельные секции. Чтобы избежать повреждений во время работы, необходимо разобраться в какую сторону нужно крутить ниппель-гайку. Этот элемент представляет собой кольцеобразную гайку с внешней резьбой и пазами внутри с обеих сторон. При этом на одной гайке есть и правая и левая резьба. Если ее откручивать, то соседние секции батареи будут равномерно раздвигаться, а при закручивании – стягиваться.

Ниппель-гайка

Обычно производители делают отметки на лицевой стороне заглушек и футорок, которые обозначают направления резьбы. О обозначает правостороннюю резьбу, «S» – левостороннюю. Для точного определения направления движения, рекомендуется взять свободную ниппель-гайку и попробовать наживить ее на резьбу в радиаторе. Определившись, в какую сторону она закручивается, станет понятно, куда вращать ключ, чтобы разъединить секции.

Установка ниппель-гайки

Определившись с направлением резьбы, вставьте ниппельный ключ в радиатор и продвиньте к нужной гайке. Сделать это помогут насечки на инструменте. Когда он будет находиться в пазах, вставьте в отверстие с другой его стороны рычаг. Чтобы сдвинуть гайку с места потребуется приложить усилие. Позовите помощника, чтобы он зафиксировал радиатор на одном месте.

Ремонт биметаллических радиаторов

Когда гайка продвинется на половину оборота, переходите на другую сторону, чтобы открутить вторую, и выполните такие же действия. Убедившись, что обе гайки вращаются без прикладывания большой физической силы, постепенно откручивайте то одну, то другую сторону, продвигаясь на 5-7 мм.

Прокладка между секциями радиатора

После разъединения заберите металлические прокладки, которые были между секциями. Если они находятся в хорошем состоянии, то их можно будет установить назад при сборке, если в плохом, то используйте их в качестве образца для покупки новых. Силиконовые прокладки нужно менять обязательно.

Достоинства и недостатки

Алюминиевые радиаторы отопления – один из наиболее популярных вариантов для большинства систем отопления загородных домов и квартир. Наряду с широким списком преимуществ изделий, им свойственен объёмный перечень недостатков. Некоторые из них при подробном анализе могут сыграть ключевую роль при выборе подходящего варианта для той или иной ситуации.

Положительные факторы

Одним из основополагающих факторов является низкая стоимость и неплохие показатели теплоотдачи. Однако преимущество заключается не только в этом, но и целом ряде других причин:

• Небольшой вес. Масса одной секции не более 1,5 кг. Таким образом, даже длинная десяти секционная батарея будет весить всего 15 кг. Этот критерий существенно облегчает задачу транспортировки и монтажа.
• Максимальная температура теплоносителя. Максимальное значение разогрева рабочей жидкости может достигать 130°С, что значительно выше температуры кипения воды, которая преимущественно и используется в бытовых системах отопления.
• Цена. Вышеупомянутый пункт, который делает алюминиевые радиаторы более приемлемыми в сравнении с ближайшим конкурентом – биметаллом. Последний не так податлив в обработке, как чистый металл, что и сказывается на окончательной стоимости продукта.
• Высокий КПД. Алюминий имеет отличные показатели теплопроводности. Одна секция способна конвертировать около 150-200 Вт тепловой энергии. Сопоставив такой радиатор с биметаллическим, алюминиевый (при одинаковых размерах) будет греть лучше. Из этого следует, что для получения одинакового КПД секций биметалла потребуется больше. Из этого следует соответствующее возрастание цены.
• Выбор типоразмеров. При необходимости легко подобрать радиатор, соответствующей глубины, ширины, так же и с разным межосевым расстоянием.
• Эстетический внешний вид и качественное порошковое окрашивание. Нейтральный облик алюминиевых радиаторов делает их «не заметными» на стенах комнаты. Следует подчеркнуть, что данный фактор применим к большинству современных отопительных конвекторов. Исключением могут стать разве только громоздкие чугунные батареи-гармошки.

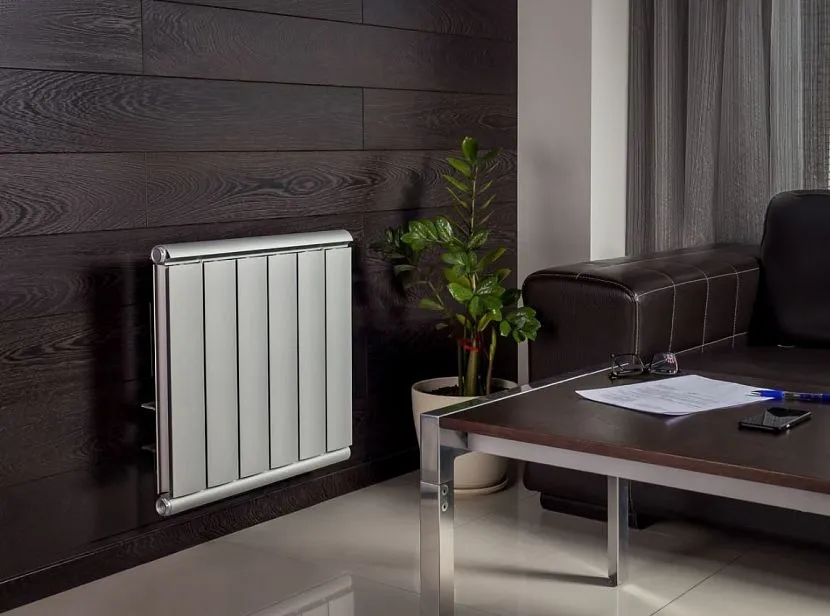

Они неплохо смотрятся даже без декоративных экрановИсточник at-54.ru

Недостатки

Несмотря на внушительное количество преимуществ, алюминиевые радиаторы имеют и несколько недостатков. Некоторые из них, по тем или иным факторам, могут оказаться ключевыми и стать причиной приобретения изделий из других материалов. Наиболее значимыми минусами являются такие:

• Подверженность коррозии. Вероятность возникновения поражённых участков чаще всего проявляется в местах соединения радиатора с трубопроводом системы отопления. Избежать начала разрушительных процессов можно установкой более дорогостоящих батарей, внутренняя часть которых покрыта специальным антикоррозийным слоем.
• Низкий срок службы соединений. Данный критерий относится только к сборным радиаторам секционного плана (тем, что собираются из отдельных секций). Количество соединений оказывает непосредственное влияние на длительность их эксплуатации (чем больше стыков, тем выше вероятность их протекания).
• Чувствительность к щелочи. Если уровень кислотности теплоносителя по какой-то причине превысил 7 единиц, начинается химическая реакция в результате которой происходит выделение водорода. Повышение внутреннего давления приведёт к тому, что металл может лопнуть. Поэтому, если вы планируете приобретать радиатор для центральной системы отопления в многоквартирном доме (или иной, в которой нет возможности контролировать химический состав рабочей жидкости), отдайте предпочтение конвектору, изготовленному из другого металла.

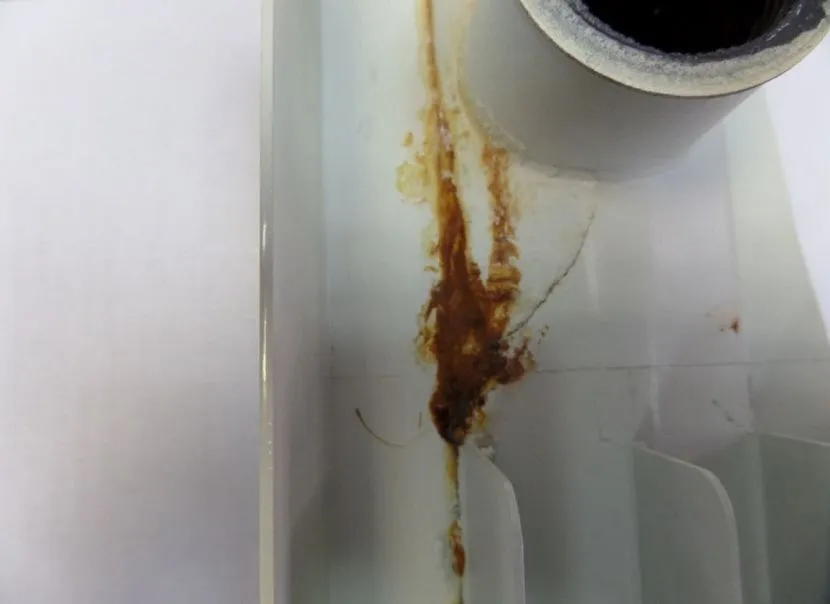

Недостаток алюминиевых радиаторов заключается в их хрупкостиИсточник rssrv.ru

Для больших помещений

Каждый радиатор рассчитан на обогрев помещений определенной площади, который зависит от количества секций в батарее. Лучшими по соотношению экономичности, мощности и цены стали 3 следующие позиции.

Rifar Alum 500 x14

Плюсы

• расход воды 3,78 л
• max температура 1350С
• рабочее давление 20 бар
• max давление 100 бар (на разрыв)
• качество окраски
• обогрев до 25,6 м2 (2 562 Вт)

Минусы

• вес 20,3 кг
• нужны доп. крепежи

От 7 812 ₽

Это лучшие универсальные радиаторы сегодня, ведь они работают на воде и антифризе, а значит, могут устанавливаться в квартирах (устойчивы к скачкам давления) или загородных домах (выдерживают высокие температуры). Срок службы 25 лет при гарантии 10 лет.

Global ISEO 500 x16

Плюсы

• отапливает площадь до 28,8 м2
• теплоотдача 1 840 Вт
• конвекционные направляющие

Минусы

• вес 21 кг
• нет терморегулятора

От 4 917 ₽

У данной модели теплоотдача ниже, чем у лидера, но и цена тоже не такая кусачая, благодаря чему радиатор пользуется высоким спросом. Вторая причина популярности – возможность установки в нишах, под подоконниками из-за изогнутых ребер, которые гонят теплый воздух внутрь комнаты. Но терморегулятор нужно покупать отдельно.

Rifar Alum Ventil 500 x14

Плюсы

• max Т 1350С
• резьба Ø1/2″
• рабочее давление 20 бар
• компактность: 56,5х9х11,2 см
• защита от коррозии

Минусы

только нижнее подключение

От 10 220 ₽

Эта малышка обогревает комнату площадью до 25,6 м2, показывая уровень теплоотдачи 2 562 Вт. Компактности удалось достичь малым межосевым расстоянием: здесь оно равно 80 мм. Особенность модели – в резьбе Ø1/2″, позволяющей сразу устанавливать вентиль без использования переходников.

Область применения

Область применения таких отопительных батарей ограничивают физико-химические свойства материала, из которого они изготовлены. Сам по себе алюминий – материал достаточно прочный и надежный. Причем от разрушающих воздействий окружающей среды он «защищает себя сам», так как при контакте с воздухом на его поверхности образуется защитная оксидная пленка. Теплоноситель (в большинстве случаев это техническая вода), циркулирующий по системе теплоснабжения, зачастую содержит некоторое количество различных кислот и щелочей. И те и другие разрушают защитный слой и постепенно разъедают стенки обогревательного устройства. Кислотно-щелочной баланс для чистой воды: pH = 7. Снижение этого показателя (< 7) означает увеличение содержания кислоты, а его рост (> 7) свидетельствует о преобладании щелочи.

В современных многоквартирных домах (оборудованных автономной котельной) и для отопления частного дома алюминиевые радиаторы – лучшее решение обустройства высокоэффективного и наиболее экономичного теплоснабжения. Чем больше величина диапазона показателя pH, указанного производителем в сопроводительной документации, тем он менее подвержен негативному влиянию некачественного теплоносителя, и как следствие область применения этого радиатора значительно расширяется.

На заметку! В старых постройках, где в качестве теплоносителя обычно используют техническую воду (с добавками щелочи для минимизирования образования отложений на внутренних поверхностях котлов) от близлежащей ТЭЦ, все-таки лучше использовать «архаичные» чугунные или стальные батареи.

Особенности подключения алюминиевых радиаторов

Самостоятельный монтаж радиатора

Для того, чтобы произвести монтаж или демонтаж одной из батарей без остановки функционирования всей отопительной системы, на обоих входах каждого отопительного радиатора следует устанавливать запорные краны. К ним подводят параллельную линию, посредством которой осуществляется теплоснабжение остальных отопительных регистров. Качество обогрева при этом не ухудшается, поскольку зависит главным образом от размеров алюминиевых радиаторов отопления.

Важной особенностью, которую следует учитывать, производя монтаж системы отопления на базе алюминиевых отопительных элементов, является опасность возникновения гальванической пары «сталь-алюминий». Она провоцируется повышенными температурами прокачиваемого теплоносителя

В последующем это приводит к ускоренному разрушению стальных трубопроводов появляющимися блуждающими токами. Поэтому, производя монтаж такой системы отопления, необходимо предусматривать установку между стояком и каждым из радиаторов переходных элементов из бронзы или латуни.

Стоимость качественных алюминиевых радиаторов – довольно высока. Поэтому не стоит приобретать секции, состоящие из более чем 12 элементов, поскольку быстрая теплоотдача приводит к соответствующему охлаждению последних коллекторов батареи.

Карта сайта / Вентиляция / Водоснобжение / Отопление /

Расчет необходимого количества секций

Таблица расчета количества секций батареи.

После того как вы определились с выбором радиатора, необходимо грамотно рассчитать его размер. Ведь даже самый эффективный радиатор не будет обеспечивать тепло в помещении, если его размеры не способны обогреть комнату.

Базовой величиной для расчёта размеров радиатора и количества секций выступает площадь комнаты. Мы предлагаем упрощенный (бытовой) вариант просчета количества секций радиатора.

Стандартно, для обеспечения необходимого тепла в комнате, достаточно 100 Вт на 1 кв метр площади. Нехитрым математическим способом высчитываем:

Q – необходимая теплоотдача радиатора.

S – площадь комнаты.

Эта формула подскажет вам, какую мощность радиатора брать для отопления комнаты, если радиатор представляет собой цельную неразборную конструкцию. Если же его схема предполагает наращивание дополнительных секций, то к этим расчётам добавляем еще один параметр:

N – необходимое количество секций радиатора.

Qус – удельная тепловая мощность одной секции.

Чтобы правильно произвести расчеты, не требуется высшего технического образования. Достаточно взять в руки рулетку и измерить площадь комнаты.

Обратит внимание, эта формула подходит для стандартной квартиры с высотой потолка в 2,7 метра, если высота ваших потолков значительно выше — рекомендуем удваивать необходимое количество секций!

Типы радиаторов из алюминия

Отличия заключаются в технологии изготовления. Для повышения прочности в чистый металл добавляется кремний. Процентное содержание варьируется в зависимости от разновидности радиаторов. В литых моделях его содержание 1,5%.

Экструдированные

В основном батареи неразборные, жесткость монтажных соединений обеспечивается сварочным способом. Для изготовления фрагментов применяется технология экструзии – продавливание расплава сквозь специальные формы.

Отдельно стоит выделить радиаторы «Термал». Они относятся к категории экструдированных устройств, но производство организовано по-иному. Производственный процесс основан на прессовании металла с использованием дополнительного продавливаемого крепежа, надежно скрепляющего коллекторы с секциями. Этим обеспечивается повышенная прочность радиаторов и способность выдерживать большие гидравлические нагрузки.

Особенности

1. Теплоотдача выше чем у литых аналогов.
2. Характеризуется малым весом в сравнении с другими разновидностями алюминиевых радиаторов. Упрощается выполнение настенного монтажа.
3. Емкость батарей меньше. Они обеспечивают эффективный обогрев помещения даже при небольшой мощности котла. Расход топлива на щадящем режиме снижается, что улучшает показатели экономичности оборудования.
4. Низкая цена.
5. Изменить количество секций (уменьшить, нарастить) невозможно.

Литые

Изготавливаются секциями под высоким давлением в специальных пресс-формах. Образцы сопрягаются с помощью ниппелей (резьбовых элементов) в единый прибор. Герметизация стыков обеспечивается различными материалами (прокладками) – высокотемпературный силикон, паронит, графит и ряд иных материалов.

Некоторые производители (например, итальянская компания Sira, производитель радиаторов ROVALL) практикуют блочную технологию. Сразу отливается сборка из 2-3 секций с их последующим соединением в батарею.

Особенность

Возможность изменения геометрии (можно убрать секции, присоединить новые).

Комбинированные

Промежуточный вариант, симбиоз двух вышеописанных технологий. Секция изготавливается из прессованного профиля (экструзия), а горизонтальные коллекторы – литьевым методом под давлением.

Особенность

В продаже встречаются как отдельными секциями, так и в блочном исполнении.

В особую группу выделяются анодированные радиаторы. Алюминий подвергается обработке – оксидированию (анодному, электрохимическому). Защитный слой образуется на поверхности батарей и их внутренней полости по всей площади.

Для соединения секций вместо ниппелей из РТИ используются специальные муфты. Это обеспечивает неизменность диаметра канала и снижает гидравлическое сопротивление радиатора.

Особенности

1. Устойчивость к коррозии. Такая разновидность алюминиевых батарей может использоваться для отопления помещений в многоквартирных домах.
2. Имеют высокие показатели теплоотдачи.
3. Стоят дорого.

Расчет мощности радиаторов

Монтаж агрегата проводится на два кронштейна. Несмотря на высокую стоимость электроэнергии в нашей стране, многие предпочитают безопасность. Нет необходимости в прокладке дымохода и монтажа сложного газового оборудования. Экономия средств не менее 30%, а это весьма внушительная сумма.

Медные радиаторы

Медные радиаторы представлены в широком ассортименте на нашем рынке. Имею высокую по сравнению с чугунными и стальными радиаторами стоимость, они не теряют своей популярности.

Система отопления, в которой установлены медные батареи имеет высокий уровень теплоотдачи. В состав материалов, из которых изготавливают современные радиаторы входит медь без примесей. Даже при температуре теплоносителя до 150 градусов и атмосферном давлении равном 16 атм, радиаторы не теряют своих эксплуатационных показателей.

Медные радиаторы

Обогреватели из меди: преимущества.

Среди наиболее значимых достоинств медных радиаторов можно выделить:

• адаптация в любую систему отопления,
• экономичность,
• стойкость к высоким и низким температурам,
• длительный срок службы.

Правила монтажа медных батарей.

Монтаж радиаторов из меди проводится с соблюдением простых, но весьма существенных правил. Не рекомендуется использовать и стальные и медные трубы в одной системе. Крепить радиаторы можно на специальные крюки и на стойки.

Водяные конвекторы

Помимо традиционных радиаторов, существуют водяные конвекторные агрегаты двух типов: настенные варианты и напольные радиаторы отопления. Принцип действия приборов основан на циркуляции воздуха способом конвекции.

Среди преимуществ водяных конвекторов нужно отметить компактность, экономичность, возможность программирования режимов, быстрый нагрев помещения.

Возможность подсоединения к централизованной и автономной системе отопления в любых помещениях (с высокими или низкими потолками, большими оконными проемами) делает водяные модели все более популярными в производственном и коммерческом секторе.

Настенные металлические радиаторы отопления отличаются высокой эффективностью и приемлемой ценой. Это оборудование с успехом эксплуатируется для обогрева в загородных домах, жилых помещений квартир. Как и настенный, так и напольный конвектор может иметь два типа подключения: нижнее и боковое.

Как производить замену?

При замене батарей отопления следует руководствоваться последовательному плану такой работы и добросовестно выполнять все этапы.

Первое, что необходимо сделать, — это провести работы относительно слива системы. Если же вы проживаете в многоквартирном доме с центральной отопительной системой, то ваша задача несколько усложняется. Дело в том, что если вы не согласуете все ключевые моменты с обслуживающей дом организацией и тайком произведете всю свою ремонтную деятельность, то меньшее, что вам грозит, это штраф. В случае же с автономным отоплением все должно происходить предельно просто.

Подготовка к сливу воды

После того, как была слита вся вода, необходим разбор старых радиаторов. Это, опять же, не должно вызвать сильных затруднений: вы раскручиваете старые соединения или просто разрезаете на участке сварки. Помните о технике безопасности при выполнении этих действий!

Следующий шаг – это произведение подгонки и навеса батарей. Подгонка является важнейшим действием, так как вам предстоит без ошибок измерить показатели горизонтали и вертикали, после чего удалить дефекты. С этой целью обычно прибегают к помощи строительного уровня. И все же, если вы решаете взять батареи и ставить их методом «на глаз», то можете осуществить свою деятельность и по этому принципу. Вид радиаторов не будет хуже, но вполне вероятно, что у вас возникнут сложности по их присоединению. К тому же, могут быть в будущем неполадки с циркуляцией теплоносителя.

Как правило, в большинстве случаев батареи располагаются под окнами. В таком случае, рекомендуемое расстояние от пола, стены и подоконника должно иметь значение хотя бы пять сантиметров. А еще лучше – десять.

Стоит сказать, что при замене радиаторов, особенно чугунных, на новые, то некоторые размеры размещения, возможно, будут иметь существенные различия. И кронштейны, где располагались старые приборы, вероятно, не подойдут к вашим «обновкам». Поэтому будьте внимательны и учитывайте все детали.

Демонтаж батареи

Итак, далее начинается сборка комплекта! Все краны, заглушки и прочее необходимо подготовить раньше. Затем — нарезать резьбу с помощью специализированных инструментов и присоединить батареи к стояку. Подключение радиаторов можно осуществить разными способами, к примеру, с помощью сварки.

Помимо труб из стали есть возможность использования полипропиленовых труб или металлопластиковых. Но в таком случае их следует присоединять несколько иным методом, который, в свою очередь, поможет повысить непроницаемость всей системы.

Следующий шаг – самостоятельный монтаж радиаторов, причем вам предоставляется возможность выбрать вариант установки. К примеру, произвести сбор без крана с перемычкой, что считается удобным и практичным. Либо просто без перемычек, когда вы ставите кран-американку, и батарею возможно в будущем просто снимать (при том же косметическом ремонте). И еще один метод – с краном и с перемычкой, в таком случае, кран даст возможность направлять тепло без потерь.

Итак, теперь ваши радиаторы установлены! Но на этом работа не заканчивается. Вам следует обязательно проверить их уровень работоспособности и отрегулировать их.

Для этой проверки обычно проводится специальное тестирование с учетом обращения к коммунальному хозяйству, что обязано заполнить вашу систему теплоносителем. При отрицательных проявлениях при испытании постарайтесь исправить все неполадки.

Как можно было заметить, установить отопительные радиаторы в своей квартире – это весьма несложное дело, но значительное по своей степени важности в плане вашего комфортного проживания. И дабы этот комфорт не был нарушен в дальнейшем, вам необходимо помнить о важности обслуживания батарей: осуществлять их промывку и проводить другие виды работ

Продумывать следует все без исключений: от выбора до проверки радиаторов. Надежность и функционирование системы будет зависеть от качества работы батарей.

Что такое биметаллические радиаторы отопления?

В отличие от полностью алюминиевых радиаторов у этих изделий имеется крепкий стальной сердечник. Самые лучшие батареи из биметалла – полнобиметаллические, у которых весь коллектор выполнен из горизонтальных и вертикальных металлических труб. Соединение при помощи электродуговой сварки крепче резьбового и имеет меньший процент протечек. Далее сталь покрывается литой алюминиевой оболочкой, которая образует внешний корпус. Благодаря продуманной технологии радиаторы биметаллические характеристики имеют отменные:

1. Температура носителя – максимальная 130°C.
2. Давление – 20-35 атмосфер и выше.
3. Мощность одной секции биметаллического радиатора – 170-190 Вт (при межцентровом расстоянии 500 мм).
4. Объем секции — до 0,3 л (при межцентровом расстоянии 500 мм).
5. Долговечность – 20 лет и более.

Какие радиаторы лучше алюминиевые или биметаллические?

По многим характеристикам биметаллические батареи превосходят алюминиевых конкурентов. Срок службы у них на 5-10 лет больше, в монтаже они проще. Биметаллические секции стоят на 30% дороже, но выдерживают температуру 130°C (против 110°C) и давление до 40 атм (против 6-16 атм). При высоком показателе pH горячего теплоносителя стальной сердечник прослужит дольше. Плюс алюминиевых радиаторов – у них теплоотдача несколько выше (примерно 200 Вт на секцию против 170-190 Вт).

Как отличить алюминиевый радиатор от биметаллического:

1. Проверку можно осуществить с помощью магнита, биметаллические батареи будут притягивать его в местах нахождения стальных элементов.
2. Биметаллические радиаторы отопления в точке соединения имеют резьбу, выполненную в стальной трубе, граница между двумя металлами четко определяется по цвету.
3. При одинаковых габаритах радиаторы из биметалла тяжелее алюминиевых двойников.

Пример расчета

Если рассчитывать, сколько секций алюминиевого радиатора надо на комнату площадью 20 м2 при норме 100 Вт/м2, то так же следует вносить корректировочные коэффициенты потери тепла:

• каждое окно добавляет к показателю 0.2 кВт;
• дверь «обходится» в 0.1 кВт.

Если предполагается, что радиатор будет размещен под подоконником, то корректирующий коэффициент составит 1.04, а сама формула будет выглядеть следующим образом:

Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56

Где:

• первый показатель – это площадь комнаты;
• второй – стандартное количество Вт на м2;
• третий и четвертый указывают на то, что в комнате по одному окну и двери;
• следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
• шестой – корректирующий коэффициент касаемо расположения батареи.

Все следует разделить на теплоотдачу одного ребра обогревателя. Его можно определить из таблицы от производителя, где указаны коэффициенты нагрева носителя по отношению к мощности устройства. Средний показатель для одного ребра равен 180 Вт, а корректировка – 0.4. Таким образом, умножив эти цифры, получается, что 72 Вт дает одна секция при нагреве воды до +60 градусов.

Виды систем

• Однотрубная система — монтируется один трубопровод, по которому идет подача источника тепла и отток отработавшей жидкости. Лучше применять в случаях, когда устанавливается небольшое количество батарей. Так обычно поступают устраивая отопление квартир, где стояк проходит во всех комнатах. При такой схеме каждый следующий радиатор будет холоднее предыдущего, но уменьшается количество труб, проведенных по помещению.
• Двухтрубная система — наилучший метод устройства, дает возможность сохранения равномерной температуры нагревающей жидкости на всем протяжении схемы. Монтируя такие системы подающую магистраль обычно располагают под уровнем подоконника, а возвратную над плинтусом.

Как лучше подключить радиаторы отопления в том или ином случае рассмотрим ниже, после того, как разберем каждый способ подключения отдельно.

1. Боковой — при таком способе подача и обратное течение подводятся с одной стороны. Хорошо работает при обогревающих конструкциях, имеющих до 15-ти секций;
2. Диагональный — лучше применять на длинных элементах отопления. Подключение коммуникаций производится к верхнему отверстию с одной стороны и противоположному по диагонали выходу.
3. Нижний — наименее эффективный вариант, требует обеспечения большого давления в теплоносителе по всей длине отопительных конструкций. Для сохранения теплоотдачи используют обогреватели с увеличенным количеством секций. Для обеспечения нормальной температуры частных домов применяется только при наличии в системе отопления насоса достаточной мощности.

Установка биметаллических радиаторов отопления

Эффективная работа оборудования зависит от правильной установки прибора в доме. Рекомендуется сразу все элементы крепить при помощи уровня, чтобы система отопления выглядела аккуратно. Биметаллический радиатор отопления легко монтируется на стену при выполнении следующих правил:

1. Опорные кронштейны закрепляют дюбелями.
2. Зазоры заполняют цементным раствором.
3. Крепежные крюки запускают между секциями биметаллического прибора.
4. При пуске теплоносителя краны закрывают на 2/3 во избежание гидроудара.
5. Для качественного теплообмена зазор между полом и нижней частью радиатора – от 60 до 120 мм.
6. Зазор между подоконником и верхней частью корпуса радиатора – от 50 мм.
7. Оптимальное место для установки батареи – по центру оконного проема.
8. Прибор крепится строго горизонтально по отношению к полу.
9. Все радиаторы в комнате монтируются на одном уровне.

Как добавить секции к биметаллическому радиатору?

В процессе эксплуатации иногда требуется увеличить мощность отопительного оборудования или заменить отдельные элементы. Разборные биметаллические батареи легко демонтируются и наращиваются при наличии радиаторного ключа и простых приспособлений:

1. Кладем радиатор на ровную плоскость.
2. Между сдвинутыми секциями устанавливаются ниппели и прокладки.
3. Радиаторным ключом равномерно закручиваются ниппели, чтобы секции сдвигались параллельно.
4. Производим с обеих сторон равное количество оборотов.
5. Плотно стягиваем секции между собой.
6. Производим тест на герметичность.
