Монтаж, регулировка, эксплуатация, правила предосторожности, действия при поломке
Установку регулятора в систему горячего водоснабжения стоит производить на ровный, легкодоступный участок трубы, что упростит ремонт и профилактические работы, связанные с регулированием его работы. Фиксирование происходит за счёт фланцев по ГОСТ 12815. Регулировку температуры производят при помощи клапана прямого действия или же электронного регулятора. Условия эксплуатации для различных моделей разные, но все они сходятся на том, что идеальными условиями для работы данного агрегата является воздушная среда с температурой от 5 до 10 градусов Цельсия и относительной влажностью не более 75% при 25 С°. Не должно быть слишком большой или маленькой разницы в прямом и обратном трубопроводах.
В большинстве случаев температурный регулятор воды в системе ГВС перестаёт работать при недостаточном давлении, что часто встречается в современных городах. Исправить это можно установкой насосов. Опасность при ремонте и обслуживании прежде всего представляет довольно значительное количество нагретой воды в системе, поэтому стоит быть осторожным при его обслуживании или замене. Стоит помнить, что монтаж и ремонт стоит производить только при отсутствии давления в трубопроводах прямом и обратном.
Быть ли не быть терморегулятору в системе отопления?
Устанавливая систему отопления выбирая терморегуляторы для радиаторов руководствоваться необходимо тем, что их установка должна принести максимум удобств и защиты от поломок в системе отопления. Перепады температуры за окном зимой не должны отражаться на комфортных условиях в доме, стало тепло на улице – регуляторы температуры для батарей отопления понизят поток тепла, похолодало – повысят.
Существуют несколько компаний, производящих терморегуляторы и термостатические головки. Лучшими из всех признаются:
Датская компания «Данфосс».
Германская «Oventrop».
Каждая из них производит автоматические приборы для поддержания оптимальной температуры воздуха в помещениях. Прежде расскажем о датской компании Danfoss и особенностях радиаторных терморегуляторов, ею производимых.
Место установки

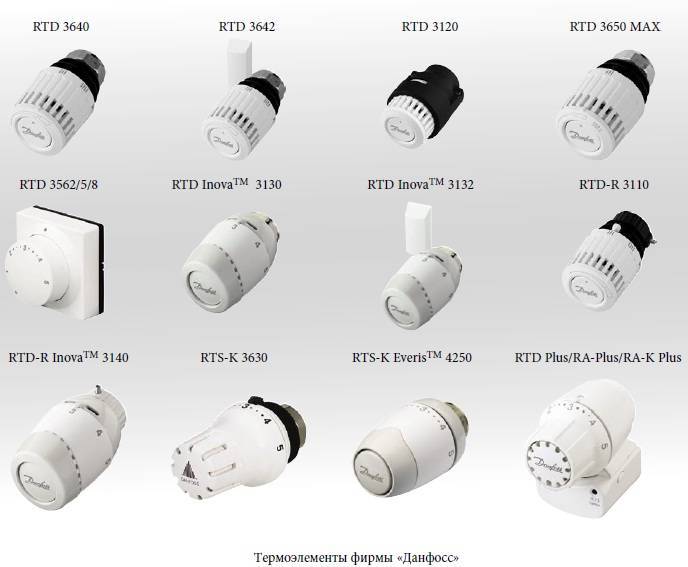

«Данфосс» является разработчиком конструкций радиаторных термостатов для любого вида систем отопления. Термостаты Danfoss врезаются перед батареей, на подающей тепло трубе. Могут быть поставлены в однотрубную или двухтрубную систему отопления в любом помещении различной этажности зданий.
Терморегуляторы Danfoss, так же, как и термостаты Oventrop, могут хорошо вписаться в любой вид интерьера, имеют удобные настройки и привлекательный дизайн. Терморегуляторы для радиаторов отопления специально настроены на суровые российские зимы, им не нужно профилактическое обслуживание, они имеют довольно длительный срок эксплуатации. Термостаты рассчитаны на поддержание температуры воздуха помещения от 6°С до 26°С. Задавая температурный режим, надо учитывать, что отклонение будет всего лишь на плюс один градус. Терморегуляторы для радиаторов распределяют нужное количество воды по всей отопительной системе.
https://youtube.com/watch?v=KVUqKJ_6Ei4
Снижая излишнее тепло в отопительной системе, терморегуляторы оптимизируют температурный режим в помещениях и позволяют экономить, например, в частных особняках, до 22% процентов тепловой энергии, сокращая при этом расход топлива, обеспечивая, таким образом, сохранение окружающей среды. Термостаты, проще говоря, окупают вложенные деньги много раз:
экономят расход топлива,
улучшают микроклимат,
ремонт производить нет необходимости.
Особенно почувствует разницу тот владелец дома, у которого отопительная система работает на солярке. Установив терморегуляторы для радиаторов отопления, за их счет хозяин получит экономию в десятки литров солярки. Для примера, затрачивая ранее по 55, он перейдет на 45 литров. Таким образом, пересчитав снижение расхода, получит кругленькую цифру экономии.
Лучевая система + сервопривод + комнатный термостат
Сервопривод с выдвижным штоком дает возможность перемещать клапана нажимного действия, что позволяет автоматизировать различные блоки отопления (в том числе и контуры теплых полов). Включение и выключение реализуется с помощью комнатного термостата в режиме «автомат», без участия человека.
Пример применения сервоприводов можете посмотреть здесь:
Работает устройство с сервоприводами достаточно несложно. Контур по отдельности (петля трубопровода) имеет индивидуальный клапан. С его использованием задаются настройки: как должен расходоваться носитель тепла. В расчет принимаются показатели:
- Размеры.
- Гидравлическое сопротивление.
Одним клапаном есть шанс установления нужной температатуры в разных помещениях. Еще один вид клапанов весьма распространённых, так называемые, «нажимные». Они активируют и «гасят» контуры, с изменением температурного режима. Руководствуются они сервоприводами. Распространённая и простая модификация сервопривода функционирует по принципу: включил/выключил. Дополнительно субстанция нагревается с помощью электрической спирали накаливания. Происходит расширение жидкости и ее давление на шток. При отключении питания субстанция уменьшается в объёме, все происходит в обратном порядке.
Шток обычно задерживается на несколько минут (не более трех), после того как электрическая цепь активируется. Таким образом, происходит два типа контакта с клапаном. Если все активировано и работает, то на сервоприводе главный клапан находится в режиме: «Открыто». Если ток начинает поступать, то клапан закрывается, жидкость больше не поступает. Чтобы определиться с системой сервопривода (по аналогии с теплым полом), рекомендуется понять в первую очередь: в какой позиции будет находиться клапан.
В России зимы бывают суровые, теплый пол выполняет отопительные функции, но они являются по большей части вспомогательные.
Автоматические переключения будут происходить только в тех помещениях, где теплый пол является главным контуром нагрева, так как в таких блоках устанавливаются по большей части автоматические заглушки. Есть сервоприводы с постепенным управлением, но они стоят дорого, пользуются незначительным спросом.
Стандартная конструкция состоит в том, что есть точная подстройка ручным клапаном. Отключается контур при получении импульса отключения контура, получая импульса термостата. Есть также еще один вариант более эффективный и простой – это балансировка на расход в режиме «Открыто». После этого монтируется сервопривод, что позволяет им регулировать контур на 100%.
В быту обычно одним термостатом происходит руководство несколькими контурами, в этом случае сервоприводы распараллеливаются к одной электрической цепи.
При монтаже лучевой системы отопления, есть возможность так же установить сервоприводы на радиаторы и подключить к ним комнатные термостаты. Когда нужная температура в помещении будет достигнута, термостат даст сигнал сервоприводу на перекрытие подачи теплоносителя в радиаторы, которые установлены в помещении. Но такая реализация используется крайне редко.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Терморегулятор
Прибор для регулировки и поддержания определенной температуры в нагревательном и охлаждающем оборудовании называется терморегулятором. Они широко применяются в различных сферах. таких как контроль отопительных приборов в небольших и огромных помещениях, например, квартирах, или же промышленных объектах. Приборы устанавливаются на морозильных, охладительных, а также на нагревательных приборах различной мощности. Несмотря на то, что изделия разные, приборы, которые устанавливаются на них, имеют идентичную конструкцию, и суть их работы одинакова.
Цель и принцип работы
Включение, выключение и переключение температур нагревательных приборов и систем является основной целью терморегулятора. Благодаря этому пользователь может поддерживать необходимое тепло воздуха, воды, а также различных поверхностей.
Устройства, предназначенные для этих целей, работают по одному принципу, за счет встроенного термодатчика они получают данные о температуре внешней среды, после чего автоматически определяют, когда нужно включиться или выключиться. Для того, чтобы избежать сбоя в работе, прибор следует устанавливать подальше от прямого воздействия имеющихся в помещении устройств, которые оснащены нагревательными элементами. Так как они будут ошибочно создавать иную температуру возле датчика, что будет вызывать сбои в работе.
Типы терморегуляторов
Регуляторы отопления на батареи могут классифицироваться по принципу работы:
- Механические;
- Электронные.
Каждая разновидность имеет свои плюсы и минусы.
Механические
К достоинствам можно отнести отсутствие потребности питания извне. В основе работы лежит физическая способность расширения веществ при нагреве. По внешнему виду напоминают вентиль с разметкой на верхней части, на которой нанесена температура от +14 до +28°С. Его необходимо монтировать в горизонтальном положении.
Механический вариант
Механический терморегулятор для радиатора отопления даст вам следующие преимущества:
- Сэкономить на носителе питания прибора и самой стоимости.
- Простота эксплуатации.
- Работает полностью автономно.
- Нет надобности менять температурный режим в ваше отсутствие.
Благодаря достоинствам прибор пользуется большим спросом.
Электронный
Автоматический терморегулятор для радиатора отопления контролирует поступление теплоносителя без внешнего участия. В прибор вмонтирован экран или панель с кнопками.
С ЖК дисплеем
Терморегулятор оснащен встроенным или выносным датчиком дистанционного управления, способным снимать данные об изменении температуры воздуха. Управлять им можно на расстоянии до четырех метров.
Сам процесс регулировки происходит за счет сильфона и электромагнитного реле. Дополнительные функции значительно увеличивают стоимость прибора. При этом сам терморегулятор способен не только уменьшать или увеличивать температуру в помещении, но и ограничивать поступление жидкости, то есть выступать в роли автоматической запорной арматуры.
Электронный с кнопочной панелью
Электрические термоклапаны для отопления дадут вам следующие преимущества в работе всей цепи:
- Даже в ваше отсутствие он будет самостоятельно регулировать температуру.
- Можно выставить поддержание минимальной температуры для нежилого помещения, которой будет достаточно для жизни цветов.
- Выставление режимов комфортных для разного времени суток.
А также все автоматические агрегаты делятся на:
- С закрытой логикой
- С открытой.
В первом случае показатели выставлены. Он хорошо подходит для регулировки домашней температуры.
Во втором случае, с открытой логикой, оборудование способно подстраиваться к любой системе самостоятельно. Только настройка такого агрегата уже требует специальных навыков и умений, поэтому используется в промышленных масштабах.
Плюсы
Термостаты данфосс обладают множеством преимуществ. Они имеют простую конструкцию, поэтому их установка не занимает много времени. Такие приборы самостоятельно регулируют температуру воздуха в помещении и поддерживают ее на заданном уровне. Помимо созданных комфортных условий, они существенно экономят средства на использование тепловой энергии. Такая экономия заметна в индивидуальных системах отопления. При централизованном отоплении необходимо устанавливать дополнительный счетчик.
При проектировании системы отопления предусматривают установку батарей с встроенными терморегуляторами. Монтаж также осуществляется и на готовую систему, при этом ее эффективность снизится.
5 Способы настройки механических клапанов
Если с настройкой полностью автоматических устройств не возникает каких-либо сложностей, то правильно отрегулировать работу механических клапанов бывает затруднительно. Необходимо измерять не только температуру теплоносителя, но и воздуха в помещении. В комнате закрывают все двери и окна, что позволяет свести теплопотери к минимуму.
Измеряют температуру воздуха в помещении, записывают полученные данные, после чего до упора отворачивают клапан термостата. Теплоноситель заполнит батарею полностью, а показатель теплоотдачи у прибора будет максимальным. Через час выполняют повторное измерение температуры и сравнивают ее с предварительными данными.
Головку регулятора до упора поворачивают в обратную сторону. Как только температура воздуха в комнате достигнет оптимальных значений, клапан вновь открывают до тех пор, пока из батареи не будет слышен шум текущей воды, а сам радиатор не начнет быстро нагреваться. В этот момент вращение регулятора прекращают, фиксируя зажимом его положение.
Монтаж термостатического элемента
В первую очередь монтируется клапан на радиатор. Для этого перекрывается подача теплоносителя.
- На подающей трубе делается разметка. Участок, который нужно будет выпилить, должен по длине соответствовать размеру корпуса клапана минус резьбовые соединения.
- Разрезается труба отопления, выпиливается лишний отрезок.
- При помощи лерки, или плашки, на внешней стороне отрезанной трубы делается резьба.
- Соединение обрабатывается сантехнической пастой и фум-лентой.
- На получившуюся резьбу накручивается корпус клапана.
- Так как трубу крутить нельзя, с противоположной стороны клапана скручивается накидная гайка-американка, а затем вворачивается (шестигранным ключом) в сгон радиатора.
- Корпус прибора вворачивается в его же накидную гайку через резиновую шайбу. Это соединение не нужно как-то герметизировать, главное, чтобы оно было чистым.
- После того, как клапан установлен на радиатор, с него снимается защитный колпачок (расположен перпендикулярно трубе).
На термоголовке выставляется максимальное значение температуры, после чего, она одевается на клапан с нажатием (до щелчка).
Тип термостатических элементов
Термоголовка для радиатора — это верхняя, сменная часть устройства. Она может быть нескольких видов:
- ручной;
- механической;
- электронной.
Чтобы можно было ориентироваться по ценам: европейские производители механические термоголовки продают от 15 евро до 25 евро, есть антивандальные модели, они стоят от 40 евро. Есть устройства с выносным датчиком. Их ставят, если условия не позволяют регулировать температуру на радиаторе (например, он установлен за шкафом, закрыт в нише и т.д.). Тут большое значение играет длина капиллярной трубки, которым связан датчик с терморегулятором. Цены в этом сегмента от 40-50 евро.
Так выглядит ручное устройство для регулировки температуры радиаторов в разрезе
Ручной терморегулятор — это тот же регулирующий вентиль для радиатора. И принцип работы тот же: вращаете ручку, изменяете количество проходящего теплоносителя. С той лишь разницей, что при желании вы сможете просто снять этот термоэлемент и поставить механический или электронный. Корпус при этом откручивать или менять не нужно. Они универсальны. Головки для ручной регулировки имеют невысокую цену — от 4 евро.
Электронные термоголовки — это самые дорогостоящие варианты, они же и самые массивные: в корпусе есть место для двух батареек. Отличаются тем, что имеют больше возможностей. Кроме поддержания стабильной температуры на протяжении всего времени, можно запрограммировать температуру по дням недели или по времени суток. Например, после 9 утра все домочадцы расходятся, и появляются только после 18 часов. Получается, что незачем тратить деньги на поддержание высокой температуры в дневное время. Электронные термоэлементы и дают возможность во все дни, кроме выходных, выставить в этот промежуток более низкую температуру. Ставьте хоть 6-8оС, а к вечеру можно снова нагреть воздух до комфортных 20 градусов. С этими устройствами есть возможность сэкономить на отоплении без снижения уровня комфорта.
Электронные модели имеют функционал намного шире
Еще термоголовки делят по типу температурного агента (вещества, который находится в сильфоне). Они бывают:
- жидкостные;
- газовые.
Газовый терморегулятор считается менее инерционным, говорят, он быстрее реагирует на изменение температуры. Но разница не настолько большая, чтобы отдавать предпочтение конкретно какому-то виду. Главное — качество, а не вид температурного агента. Жидкостные же терморегуляторы не менее качественные. Причем в изготовлении они проще, потому выпускаются в более широком ассортименте.
При выборе термоэлемента нужно обращать внимание на диапазон температур, который устройство может поддерживать. Обычно это от +6oC до +26-28 oC. Но могут быть отличия
Чем шире диапазон, тем выше цена. Изменяются также габариты и дизайн, способ подключения
Но могут быть отличия. Чем шире диапазон, тем выше цена. Изменяются также габариты и дизайн, способ подключения.
Лучшие терморегуляторы для инкубатора
Еще одна актуальная сфера, где необходимы отопительные приборы и контроллеры температурного режима – инкубаторы. Если не пользоваться регуляторами, для эмбрионов может быть опасен как перегрев, так и переохлаждение. Поэтому производители совершенствуют каждую новую модель, повышая точность работы. На основе экспертных оценок, отзывов специалистов были выявлены лидеры.

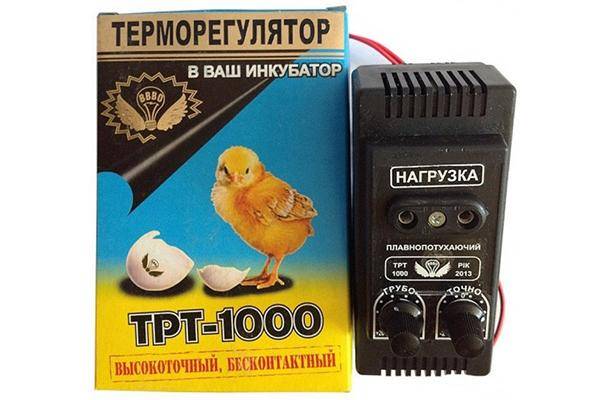

ТРТ-1000
Используют чаще всего такой терморегулятор для инкубатора «Несушка», где он поддерживает определенную температуру воздуха в термостате. Для синхронной точной работы рядом с термометром располагается датчик температуры, нагреватель можно включать в розетку. На этом этапе можно задавать пороги минимальной и максимальной температуры. В модели ТРТ-1000 предусмотрено 2 уровня регулировки, мощность нагревателя от 20 до 1000 Вт, рабочая температура 20-60 °С. При этом точность срабатывания термоконтроллера 0.2 °С.
Достоинства
- Простое управление;
- Точное определение текущей температуры;
- Низкая цена;
- Долгий срок службы;
- Световая индикация.
Недостатки
- Отсутствие защиты от перегрева;
- Иногда встречаются поделки.
Несмотря на простую конструкцию, отсутствие инновационных опций, ТРТ-1000 достаточно востребован в сфере фермерства и домашнего хозяйства. Главную задачу он выполняет, с точностью до 0.2 °С определяет текущий режим работы нагревательного оборудования. Главное, найти оригинальное производство, так как поделок на рынке достаточно много.
Terneo EG
Наиболее популярная модель для высокоточного поддержания нужного климата в инкубаторах. Корпус выполнен из прочного пластика, есть звуковая сигнализация для оповещения о любых изменениях. Оберегая прибор от детей, производитель установил опцию блокировки экрана. Оптимальные пределы температуры 34-39 °С, максимальное отклонение составляет всего 0.015 °С. Мощность нагрузки не превышает 500 Вт. Благодаря алгоритму PID устройство сможет адаптироваться к условиям работы любого инкубатора. Для настройки режима предусмотрено всего 3 кнопки.
Достоинства
- Устойчивый корпус;
- Защита от перегрева, детей;
- Звуковой сигнал;
- Легкий монтаж;
- Высокая точность определения температуры.
Недостатки
Простоватый дизайн.
За свои деньги это хорошее предложение от украинского производителя. Его можно применять не только в хозяйстве, но и сочетать с бытовыми приборами. Существенных недостатков пользователями выявлено не было, разве что дизайн несколько простоват.
Установка терморегулятора на радиатор отопления
Монтаж регулятора температуры на батарею не слишком сложное занятие, но нужно обязательно выполнить подготовительные мероприятия и строго соблюдать некоторые правила.
Что нужно знать перед установкой
Рекомендуем устанавливать терморегуляторы на верхний вход батареи, это способствует более простому управлению и правильному температурному режиму.
Итак, прежде чем начать крепить термостат, сначала ознакомьтесь с некоторыми правилами:
- Не монтируйте терморегулятор на чугунные модели, так как этот сплав инертен. Лучший выбор – алюминиевые или биметаллические радиаторы.
- Устанавливайте температурный регулятор не ниже 0,8 м от пола.
- Регулятор расположите так, чтобы было удобно его настраивать.
- Автоматические модели не монтируйте за радиаторными экранами или драпировками, иначе датчик будет неправильно работать.
- В случае монтажа устройства в частном доме, терморегулятор нужно крепить на батарее в кухне, гостиной или комнатах на верхних этажах.
Стоит отметить, что после окончания отопительного сезона устройство нужно открыть. Это делается для того, чтобы на клапане не образовывался осадок от теплоносителя.
Процесс монтажа
Непосредственно перед установкой обязательно перекройте подающий стояк и слейте с батарей воду. Только после этого можно перейти к монтажу. Последний производится по следующему плану:
- Сначала отрежьте подводки труб на небольшом расстоянии от батареи.
- Отсоедините отрезанную линию и кран (при его наличии) от отопительного прибора.
- При использовании однотрубной системы отопления нужно вварить перемычку между обратной и подающей линией.
- С крана регулятора температуры и запорного вентиля нужно демонтировать хвостовики и гайки, после этого заверните их в пробки батареи.
- Соберите трубную обвязку и закрепите на нужное (выбранное) место.
Схемы подключения
1. Подающая линия; 2. Батарея; 3. Датчик регулировки температуры; 4. Нижний кран; 5. Воздухоотводчик (автоматический или ручной); 6. Перемычка; 7. Обратная линия; 8. Заглушка.
В случае однотрубной системы диаметр байпаса сделайте меньшим на размер, чем диаметр трубопровода линии.
В двухтрубной системе терморегулятор можно установить на верхнем подводе. Так будет удобнее регулировать температуру.
4 Монтаж автоматических регуляторов
При монтаже автоматического регулятора отопления необходимо слить из батареи всю воду, для чего потребуется запирающий шаровой кран. После слива воды с батареи откручивают клапан, предварительно перекрыв все краны.
На радиаторе меняют адаптер. Для его снятия потребуется два разводных ключа, которыми фиксируют и откручивают гайки на подающей трубе и батарее. После замены адаптера аналогичную процедуру следует выполнить с воротником на радиаторе.
Непосредственно к установленному новому воротнику крепят терморегулятор. На корпусе термостата имеются соответствующие стрелки, позволяющие правильно смонтировать прибор, клапан которого фиксируется разводным ключом, после чего затягивают герметично гайку с дополнительной гидроизоляцией паклей и аналогичными материалами.
Завершающий этап. Правильная настройка терморегулятора
Когда радиатор с установленным на нём терморегулятором окажется вновь подключённым к стояку, необходимо заняться его настройкой. Владельцам электронных приборов нужно только обозначить желаемую температуру на экране. В некоторых моделях можно регулировать интенсивность обогрева в зависимости от времени суток и даже дней недели. Это удобно, если термостат установлен на даче, куда хозяева наведываются исключительно по выходным.
С механическими приборами контроля тепла работы чуть больше. Для начала следует минимизировать потери тепла: закрыть все окна, двери, отключить вытяжку на кухне. Затем нужно:
Расположить в комнате термометр.
Добиться максимальной теплоотдачи батареи – повернуть головку прибора до конца влево и полностью открыть клапан.
Когда температура поднимется на 5-6°C, прекратить подачу теплоносителя – повернуть головку прибора по максимуму вправо.
Подождать, пока столбик термометра выдаст оптимальный показатель. После этого постепенно открывать клапан до того момента, пока не станет слышен шум воды
Обратите внимание: головка термостата при этом должна стать тёплой.
Частный дом, квартира или коттедж – терморегулятор пригодится в любом жилье, хозяева которого хотят бережно тратить топливо, но при этом жить в комфортных условиях. А чтобы прибор исправно служил на протяжении долгого времени, выбирайте модели, имеющие сертификат и гарантию от производителя.
Польза терморегуляторов отопления
Известно, что температура в разных комнатах дома не может быть одинаковой. Также необязательно постоянно поддерживать тот или иной температурный режим.
Например, в спальне ночью необходимо опускать температуру до 17-18оС. Это положительно влияет на сон, позволяет избавиться от головных болей.
Оптимальная температура на кухне составляет 19оС. Это связано с тем, что в помещении располагается много обогревательной техники, которая генерирует дополнительное тепло. Если в ванной комнате температура будет ниже 24-26оС, то в помещении будет ощущаться сырость
Поэтому здесь важно обеспечить высокую температуру
Если в доме предусмотрена детская комната, то ее температурный диапазон может меняться. Для ребенка до года потребуется температура 23-24оС, для детей постарше достаточно будет 21-22оС. В остальных комнатах температура может варьироваться от 18 до 22оС.
Комфортный температурный фон подбирается в зависимости от назначения помещения и частично от времени суток
В ночное время можно понижать температуру воздуха во всех комнатах. Необязательно поддерживать высокую температуру в жилище в случае, если дом некоторое время будет пустовать, а также во время солнечных теплых дней, при работе некоторых электроприборов, генерирующих тепло и др.
В этих случаях установка термостата сказывается на микроклимате положительно – воздух не перегревается и не пересушивается.
Из таблицы видно, что в жилых комнатах в холодное время года температура должна составлять 18-23оС. На лестничной площадке, в кладовой допустимы низкие температуры – 12-19оС
Терморегулятор решает следующие проблемы:
- позволяет создавать определенный температурный режим в комнатах разного назначения;
- экономит ресурс котла, уменьшает количество расходных материалов для обслуживания системы (до 50%);
- появляется возможность без отключения всего стояка производить аварийное отключение батареи.
Следует помнить, что с помощью термостата невозможно повысить КПД батареи, увеличить ее теплоотдачу. Сэкономить на расходных материалах смогут люди с индивидуальной системой отопления. Жители многоквартирных домов с помощью термостата смогут лишь регулировать температуру в комнате.
Разберемся, какие существуют виды терморегуляторов, и как сделать верный выбор оборудования.
