Насос для теплого пола – какой выбрать, как установить

Особенности установки

Куда бы вы ни ставили циркулярный насос, его ротор должен быть направлен горизонтально. В принципе, вертикальная установка возможна, но тогда при выборе нужно учесть, что в таком варианте он будет терять порядка 30% мощности.

При монтаже в системе водяного пола насос чаще ставится в подающем трубопроводе, но уже после смесительного узла (тут температура будет для него нормальной). Хотя есть схемы, в которых он стоит в «обратке» или в байпасе подмеса. Некоторые схемы предусматривают наличие двух насосов. Так два автономных устройства рекомендуют устанавливать в двухэтажном доме: по одному на каждом уровне. Так легче регулировать напор в каждой из веток.


Чаще всего циркуляционный насос устанавливают в подающем трубопровода после группы помеса

При заполнении системы в ней обязательно будет присутствовать воздух. Его наличие может блокировать движение теплоносителя: образуется воздушная пробка. Не во всех коллекторах есть возможность спустить воздух. Потому во многих насосах имеется специальный выпускной вентиль. Это небольшой диск на лицевой панели, на котором имеется канавка. В канавку упираетесь отверткой и немного поворачиваете диск против часовой стрелки. Воздух начинает выходить (подставьте какую-то посуду, потому что постепенно с пузырьками воздуха начнет выходить вода). Когда вода пойдет сплошной струйкой без пузырьков, клапан перекрываете, повторно запускаете систему и еще раз пробуете выпустить воздух. Иногда, прежде чем весь воздух будет удален, требуется повторить процедуру несколько раз.

Есть еще одна особенность систем водяного теплого пола. Если вы не используете низкотемпературные источники (конденсационные газовые или электрические котлы), то перед подачей воды в трубы пола, в горячую воду от котла подмешивается охлажденная из «обратки». Все, конечно, можно собрать из отдельных элементов, но можно купить и насосно-смесительный узел (или насосную группу) в сборе. Они бывают разного состава и, соответственно, цены, но выполняют основную функцию: поддерживают заданную вами температуру воды на входе в коллекторный узел. Но в основе этой группы приборов лежит все тот же насос, и выбирать его нужно по параметрам, которые мы рассчитали выше.

Циркуляционный насос DAB EVOTRON 40/180 (27 Вт)


​Фото:https://beru.ru

Итальянский циркуляционный насос DAB EVOTRON 40/180 разработан для работы в системах кондиционирования и отопления. Производитель применил передовую электронную регулировку скорости вращения. Благодаря этому производительность помпы может меняться автоматически, что положительно отражается на энергетической эффективности. Экономить электричество позволяет спящий режим. Эксперты отмечают наличие в комплекте теплоизоляции корпуса и минимальное потребление электроэнергии (27 Вт). Максимальный напор составляет 4 м, а пропускная способность ограничена 4 куб. м/ч.

Циркуляционный насос DAB EVOTRON 40/180 (27 Вт)

Коллекторная схема подключения

  • Коллекторный шкаф нужно установить в удобном для доступа месте, и в тоже время, чтобы он не мешался. Нужно подключить к нему трубы на подачу воды и «обратку», но перед этим нужно установить запорные вентили на коллектор.
  • Для удобства контроля температуры и давления, часто рядом с вентилями ставят термометр и манометр.
  • Для соединения подведенных труб к коллектору применяются компрессионные фитинги, которые крепятся резьбовым соединением.
  • При необходимости соединить разные диаметры труб, используются универсальные фитинги или переходники.

Самая простая схема подключения выглядит таким образом: один коллектор объединяет все трубы подачи воды, а второй – обратный ход. Сами коллекторы подключаются к трубам с теплоносителем.

Простая схема подключения через коллекторы на 5 контуров

Такой вариант не очень хороший, так как будет почти невозможно регулировать температуру подачи воды от котла. Максимум можно будет перекрыть запорный клапан, но это не решение проблемы. Тем более многие напольные покрытия нельзя нагревать свыше 30 градусов, регулировку температуры нужно предусматривать обязательно.

  • Полноценный вариант схемы будет иметь дополнительные элементы: насосно-смесительный узел или трехходовой смеситель, кран для слива воды, воздухоотвод и циркулярный насос.
  • Вместо запорных кранов, вы можете поставить термостатические смесители. За счет изменения объема стержня с парафином внутри него, он задает пропускную способность вентиля без резких скачков.
  • Насосно-смесительный узел требуется для добавления в подачу остывшей жидкости, для снижения общей температуры воды, чтобы она не превышала допустимые пределы.

Коллекторы в сборе

Трёхходовой смеситель

  • Также вместо насоса можно поставить трёхходовой смеситель, который будет выполнять точно такую же работу. Обычно его используют при хорошей циркуляции, которая не нуждается в дополнительном насосе.
  • Он устанавливается точно в таком же месте, у подачи горячей воды, а его третья сторона подключается к выводу через байпасс.
  • На коллектор подачи подключается воздухоотводчик для удаления пузырьков воздуха перед входом в систему. На нижний смесительный узел (обратку) крепится сливной кран, для удаления воды из системы при ремонте.

Трехходовой смесительный клапан

Циркулярный насос

Если температура воды в системе оптимальная, и смеситель не требуется, то вы можете поставить циркулярный насос для увеличения напора. Подключать его к центральному отоплению лучше к обратке.

Дело в том, что если подключить его на трубу подачи, он будет быстрее забирать воду из радиаторов центральной системы отопления, и они будут менее теплыми.

На видео в этой статье показана инструкция по подключению системы через циркулярный насос:

Какой электрический теплый пол лучше

  1. Кабельные полы – провод имеет большое удельное сопротивление. Кабель нагревается по мере прохождения электричества по жиле. Греющий провод раскладывается на теплоизоляции, сверху заливается цементным раствором (стяжкой). Толщина монтируемой стяжки около 3 см.

Нагревательные маты – укладываются в тех случаях, когда отсутствует возможность залить стяжку. Маты раскладываются по полу, сверху покрываются финишным отделочным покрытием: ламинатом, паркетом, линолеумом. Устройство полов из матов позволяет класть плитку непосредственно на пленку, используя только клеевой раствор.

Оптимальный выбор системы отопления можно сделать, основываясь на следующих рекомендациях:

  • Особенности помещения – кабельный пол лучше стелить в комнатах, где высота потолков и остальные параметры позволяют залить стяжку.

Расход электроэнергии – нагревательные маты потребляют больше электричества. При эксплуатации кабеля выделяемая тепловая энергия аккумулируется в цементной стяжке. В результате осуществляется равномерное распределение тепла, полностью отсутствуют холодные зоны.

Особенности монтажа – производители электрических кабельных полов не рекомендуют осуществлять монтаж лицам, без специального профильного образования. Маты, напротив можно уложить самостоятельно. Сетка с кабелем раскладывается в согласии с инструкцией завода изготовителя, и подключается к электрической сети или обычной розетке.

Некоторые советы по выбору можно найти в руководстве по эксплуатации. Помощь при подборе подходящей системы отопления могут оказать консультанты в магазине. Специалист легко заметит ошибки в расчетах.

Как подобрать насос циркуляционный для отопления

Для того чтобы подобрать циркуляционный насос для системы отопления необходимо определиться с параметрами подбора. И хотя их немного, но каждый из них требует выполнения серьезных вычислений, простыми словами, надо сделать гидравлический расчет системы.

Следует отметить, что подобные расчеты довольно сложны и если вы задались целью определить характеристики таким путем, то придется запастись терпением. Мы же постараемся максимально упростить данный процесс.

  • По сути, для правильного подбора перекачивающего агрегата необходимо рассчитать 2 основных параметра:
  • производительность;
  • развиваемое рабочее давление (напор).

Рабочая производительность насоса проистекает из тепловой мощности всей системы отопления. Простыми словами, агрегат должен перекачивать такой объем теплоносителя, чтобы доставить вместе с ним достаточное количество тепловой энергии радиаторам во всех помещениях.

Для этого нужно знать потребную на обогрев здания тепловую мощность. Если брать укрупненно по квадратуре, то на дом площадью 100 м2 величина мощности составит 10 кВт. Тогда расчет производительности выполняется по формуле:

G = 3600Q/(c∆t), где: G – требуемый расход теплоносителя, кг/ч; Q – тепловая мощность системы, кВт; с – удельная теплоемкость воды, равна 4.187 кДж/кг ºС; Δt – разница температур в подающей и обратной магистрали, при расчетах обычно принимается равной 20 ºС.

Циркуляционный насос для котла в нашем примере со зданием 100 м2 должен обладать такой производительностью:

3600 х 10 х 4.187 х 20 = 429.9 кг/ч или 0.43 т/ч. Осуществляя выбор циркуляционного насоса, вы можете заметить, что его производительность в паспорте или инструкции по эксплуатации указана не в массовых единицах расхода, а в объемных. Тогда надо просто перевести массу воды в объем через плотность, которая при температуре +60 ºС составляет 0.983 т/м3: 0.43 /0.983 = 0.44 м3/ч – это и есть искомая рабочая производительность агрегата.

Важно. Чтобы работа циркуляционного насоса была надежной и долговечной, он должен функционировать в комфортном для себя диапазоне мощности

При выборе надо убедиться в том, что нужная вам производительность лежит в этом диапазоне.

Виды

Все циркуляционные насосы, которые выпускают для теплого пола, схожи между собой. Конечно, каждый производитель хочет создать уникальный продукт, но совершить прорыв в этой области пока никому не удалось. Ко всем моделям применяется общая классификация, изучив которую, будет легче подобрать циркуляционный насос.

С мокрым ротором

Данный тип устройства — мини моторы. Их размеры уменьшены за счет близкого расположения крыльчатки к ротору. В некоторых моделях эти два элемента расположены в одном корпусе. Для предотвращения попадания воды в двигатель производители на валу привода располагают надежный сальник. Создают его из особо прочной резины, которая имеет высокую устойчивость к внешним факторам.

В некоторых моделях имеется двойная гидрозащита. За счет того, что мотор маленький, он может устанавливаться в отапливаемом помещении. Он работает бесшумно, имеет низкое энергопотребление, характеризуется небольшим весом.

С сухим

Устройства с сухим ротором имеют отдельный корпус для рабочих элементов. Они обладают большой мощностью, поэтому их выбирают для крупногабаритных помещений.

Вес этих устройств внушительный, работа сопровождается шумом, их целесообразно использовать для больших площадей, поэтому для частных построек их выбирают крайне редко. К насосам с сухим ротором предоставляется дополнительный комплект защиты для электрических составляющих.

Промышленные

Для таких объектов выпускают одноименные насосы. Их крепление осуществляют присоединительные фланцы с диаметром более 50 мм. Такие насосы обладают сдвоенной конструкцией, что удобно при больших морозах и увеличенной нагрузке на систему. В нужный момент активируется второй насос, в итоге работоспособность повышается, теплоноситель активнее циркулирует по системе.При поломке одного мотора можно включить второй.

Модели разделяются по числу скоростей. Односкоростные разновидности рассчитаны на работу с одним температурным режимом. Многоскоростные предназначены для работы в любой разнотемпературной тепловой системе (для отопления различных объектов).

Виды насосов

Все изделия для организации принудительного перемещения теплоносителя имеют общую типовую конструкцию:

  • Прочный корпус из бронзы, пластика, нержавеющей стали, чугуна.
  • Входной и выходной патрубки (размешаются на корпусе). Для промышленных агрегатов с диаметром от 40 мм применяются фланцевые соединители.
  • Электрический мотор.
  • Крыльчатка из технополимера, приводимая в движение валом электромотора и обеспечивающая движение жидкости по трубопроводу.

При значительном ассортименте насосного оборудования (зависит от рабочих параметров) все изделия делятся на три вида.

С «мокрым» ротором

Ротор – сборочная единица, основной деталью которой является вал. На нем установлена крыльчатка, защитные детали и уплотнительные изделия. Исполнение с так называемым «мокрым» ротором допускает движение жидкой среды между основными деталями – ротором и статором, защищенными цилиндрами из нержавейки. Роль рабочей жидкости в таких изделиях – смазка и охлаждение трущихся деталей насоса.


С «мокрым» ротором

Преимущества агрегатов данного типа:

  • Бесшумность работы.
  • Надежность.
  • Долговечность.

Основной недостаток – снижение КПД до уровня 50% и, соответственно, возрастающий расход электроэнергии (хотя изделия считаются экономными). Такое оборудование применяют для теплых полов с площадью обогрева до 250 м2.

С «сухим»

Модели подобного исполнения исключают контакт жидкости и ротора благодаря специальным уплотнениям. Их преимущества: большая мощность; высокий КПД – до 80%; с их помощью можно обогревать большие площади; работоспособность механизма не зависит от жесткости воды.

Недостатки:

  • Шумная работа. Из-за этого оборудование рекомендуется размещать в изолированных котельных (бойлерных) помещениях.
  • Необходимость технического обслуживания с чисткой и обязательной смазкой трущихся деталей.


С сухим ротором

Промышленные

Данный вид модельного ряда применяется для полов складских, цеховых и других производственных помещений. Изделие имеет повышенную производительность и сдвоенную конструкцию. Второй насос активируется при возрастающей нагрузке в период сильных морозов или при поломке первого.

Классификация по скорости

По этому параметру применяемый насос для теплого пола может быть одно- или многоскоростным. Для поддержания одинаковых температурных показателей по всей площади обогреваемых полов предпочтение отдают регулируемым устройствам с несколькими скоростями. Их работа регулируется автоматически или вручную. Условия погоды влияют на потребность в тепле.

Чтобы похолодание на улице никак не отразилось на температуре внутри дома, движение теплоносителя должно происходить с увеличенной скоростью. Повышая скорость движения теплоносителя, также снижает инертность отклика системы на изменения ее параметров потребителем. Вот основные причины для применения в системе популярных трехскоростных насосов.


Рекомендации по выбору

Устранение неисправностей

Основным фактором, отрицательно воздействующим на функционирование насоса, является качество воды, поступающей в водяной обогревательный контур. Если насос работает непрерывно, то отложение солей в меньшей степени снижает его работоспособность, нежели в периоды отключения.

Схема подключения циркуляционного насоса к электросети

Иногда после отключения теплого пола на летний период насос при последующем включении перестает перекачивать воду из-за того, что ротор не поворачивается

Нужно осторожно при помощи подручных средств прокрутить несколько раз крыльчатку. Если насос не начинает функционировать, потребуется помощь специалиста

Схемы монтажа

Обратите внимание на маркировку насоса и его закрепление в фирменном оборудовании для теплого пола для небольшого дома. В системе обогреваемых полов краны устанавливаются на входе в смесительный узел и на каждом контуре коллектора. Слив теплоносителя из насосно-смесительного узла, при замене его оборудования не критичен

Но полезно перед насосом, как и в радиаторной системе установить фильтр

Слив теплоносителя из насосно-смесительного узла, при замене его оборудования не критичен. Но полезно перед насосом, как и в радиаторной системе установить фильтр

В системе обогреваемых полов краны устанавливаются на входе в смесительный узел и на каждом контуре коллектора. Слив теплоносителя из насосно-смесительного узла, при замене его оборудования не критичен. Но полезно перед насосом, как и в радиаторной системе установить фильтр.

Также важно правильно смонтировать электрическую схему. Включением насоса запускается и отопление теплыми полами. Он работает постоянно, пока работает обогрев полов

Он работает постоянно, пока работает обогрев полов.

Он может включаться автоматикой, — по командам термостатов в комнате и датчиков в теплом полу. Также не редка схема, когда насосом дополнительно управляет аварийное реле отключения, — при превышении температуры на подающем коллекторе, цепь размыкается. Еще информация — как выбрать трубопровод для отапливаемого водяного пола

Подключение к индивидуальному котлу отопления

Наличие в квартире или частном доме индивидуального котла для отопления снимает все организационные проблемы для разрешения установки водяных теплых полов. В этом случае подключение теплого водяного пола никаких разрешений не требует. В зависимости от условий расположения и эксплуатации объекта котлы могут быть различного вида:

  • на газовом топливе;
  • на жидком топливе (солярка, мазут);
  • твердотопливные: дрова, пилеты, уголь;
  • электрические;
  • комбинированные.

В квартирах многоэтажных домов чаще всего используются газовые или электрические отопительные котлы, подключение в центральную систему отопления контура теплого пола не требуется. В данном случае схема отличается незначительно, а функциональное назначение основных элементов остается прежним.

Схема системы водяной теплый пол в частном доме с автономным котлом

Основные элементы:

  • котел;
  • расширительный бачок;
  • манометр;
  • циркуляционный насос;
  • коллектор для теплого пола;

В отличие от случая с центральным отоплением, подключение теплого пола к котлу не требует установки трехходового клапана для регулировки температуры теплоносителя. Его установка не обязательна, изменение температуры делается с панели управления котлом. Датчики контроля температуры тоже находятся на внешней панели управления.

Расширительный бачок служит для поддержания в системе стабильного давления, при нагревании объем жидкости увеличивается. Чтобы не разрушился коллектор теплого пола, насос и другие дорогостоящие элементы в системе трубопровода, бачок компенсирует расширение объема теплоносителя. Манометр показывает величину давления в трубах. Главное – перед тем, как залить раствором теплый пол, нужно проверить работоспособность всех узлов.

Панель управления на корпусе котла

Независимо от модификации устройства и его производителя все панели имеют основные опции, а некоторые дополнительные функции программирования:

  • кнопки или регуляторы увеличения и уменьшения температуры теплоносителя на подаче;
  • кнопка автоматической установки комфортного, экономичного температурного режима, комнатного – 20-22 ̊С;
  • возможно программное управление, установка режимов «зима», «лето», «каникулы», «функция защиты системы от замерзания жидкости».

Как делать конкретные настройки для котлов с различными панелями управления, описывается в инструкциях по эксплуатации. Заливка водяного теплого пола раствором для отдельного котла делается так же, как для центрального отопления.

Выносная панель управления

Зачем нужен насос

Особенностью водяного пола является то, что длина трубы может превышать 1 м при диаметре максимум 2 см. Таких контуров в системе несколько. Затрудняют циркуляцию жидкости и повороты, которых в системе достаточно много. Обеспечить хорошую циркуляцию можно только оснастив систему водяного теплого пола насосом

Остановимся подробнее на том, как правильно выбрать насос, и на какие моменты следует обратить особое внимание

Производители предлагают самые разные модели. Они отличаются функциональностью и, естественно, ценовой политикой. Не стоит останавливаться на бюджетных вариантах. Они не имеют дополнительных возможностей и, как правило, не долговечны.

Желательно, чтобы насос для теплого пола имел функцию переключения скоростей. Оптимальный вариант – трехскоростной насос. Это позволит поддерживать в системе нужную температуру. Вода подается в систему с определенной скоростью. Естественно, и движение по системе осуществляется с той же скоростью.

При понижении температуры в помещении теплоноситель будет отдавать больше тепла, а, следовательно, быстрее охлаждаться. И температура жидкости в трубах понизится. Чтобы этого не произошло нужно увеличить скорость подачи теплоносителя в систему. Таким типом устройства можно управлять вручную.

Если же хочется сделать все таким образом, чтобы система функционировала самостоятельно, то можно автоматизировать механизм. Сегодня для этого есть все необходимое.

Что касается типа оборудования, то для водяного пола лучше приобрести циркуляционный насос. Такое устройство подает жидкость в систему с заданной скоростью. При этом не образовывается избыточное давление.

Есть насосы с мокрым и сухим ротором. Первые не отличаются большой мощностью. Поэтому для большого помещения не подойдут. Максимальная квадратура, которая им по силам – 400 кв.м. К достоинствам такого типа оборудования можно отнести низкое потребление электроэнергии и надежность. Также следует отметить, что насосы с мокрым ротором работают очень тихо.

Если площадь помещения превышает 400 кв. м., то систему нужно оснастить наосом с сухим ротором. Во время эксплуатации такого агрегата необходимо систематически проводить техническое обслуживание. А именно, чистить и смазывать.

Еще один момент, на который стоит обратить внимание при выборе устройства – наличие выпускного вентиля. Если система теплого пола оснащена кранами для спуска воздуха, то наличие вентиля не является обязательным. Если же нет, то попавший в трубы воздух будет мешать циркуляции воды

Если же нет, то попавший в трубы воздух будет мешать циркуляции воды.

Отличаются насосы не только своими характеристиками, типом и функциональными особенностями, но и внешним видом. Производители предлагают насосы, корпуса которых изготовлены в чугуне, нержавейке или полимерном материале. Если система полностью герметична, то по большому счету можно выбрать любой вариант. Если же по поводу герметичности есть сомнения, то чугунный вариант не подойдет. Под воздействием воздуха металл начнет окисляться, что приведет к неисправности агрегата.

Особое внимание следует обратить на маркировку прибора и его габариты. Маркировка насосов предполагает наличие двух цифр, написанных через дробь. Первая указывает на диаметр входных или выходных отверстий

Значения указываются в миллиметрах. Вторая цифра указывает на высоту подъема. В маркировке присутствует еще одна цифра, написанная через дефис от первых двух. Она указывает на монтажную длину

Первая указывает на диаметр входных или выходных отверстий. Значения указываются в миллиметрах. Вторая цифра указывает на высоту подъема. В маркировке присутствует еще одна цифра, написанная через дефис от первых двух. Она указывает на монтажную длину.

Ну и, конечно же, стоит поговорить о производителях. Лучше всего себя зарекомендовали европейские фирмы. Экономить на оборудовании не стоит. Именно насос можно назвать «сердцем» системы. Поэтому есть смысл приобрести оборудование от немецких производителей.

Производительность

При выборе насоса для обогрева полов учитывают несколько параметров. Один из них – производительность (или расход). В упрощенной трактовке правильно подобранный агрегат за час работы обязан перекачать тройной объем находящейся в рабочем контуре жидкости.

Рассчитать производительность можно по формуле, зная температурные значения теплоносителя в подающей трубе (tп,°С) и обратке (tо,°С), а также мощность всего отопительного контура (Рh,кВт). Если рабочей жидкостью выбрана вода, формула имеет следующий вид:

Q=0,86*Ph/Δt,

где Δt=tп–tо – разница температур (обычно это 5°С).

Значение мощности во многом определяется отапливаемой площадью, регионом проживания, наличием и качеством утепления постройки. Для упрощения расчетов существуют таблицы и онлайн-калькуляторы. Рекомендуется значение параметра взять с 20%-ным запасом (с учетом возможных аномальных морозов). В этом случае износ насоса сокращается, а срок эксплуатации увеличивается.

Маркировка

Нанесенная под названием насоса буквенно-цифровая маркировка помогает быстрее определиться с нужной моделью изделия и узнать многие его рабочие характеристики. Для примера рассмотрим обозначение популярных насосов Grundfos. Так, в надписи UPS D 25-60 F 130 следующие значения букв и чисел:

  • UP – обозначение типа насоса. В данном случае это циркуляционный.
  • S – трехскоростное исполнение.
  • D – спаренный.
  • 25 – диаметр подключаемого трубопровода (мм).
  • 60 – высота (в дециметрах) подъема жидкости – мощность.
  • F – фланцевый тип соединения с трубами контура. Отсутствие индекса означает резьбовое соединение.
  • 130 – монтажный габарит (установочный размер), мм.


Строение циркуляторного насоса

По индексам маркировки также можно узнать, из какого материала выполнен корпус. Если, например, из нержавейки – N, из бронзы – B, отсутствие индекса – из чугуна. На фронтальной поверхности (ниже) приводятся электрические характеристики, защитное исполнение, предельные значения давления и температуры, направление перемещения теплоносителя.

Материал корпуса

Система, в которую также включают циркуляционный насос, является замкнутой с минимальным процентом присутствующего кислорода. Если материал труб выбран правильно, и в качестве теплоносителя залита нейтральная дистиллированная вода, выбору удовлетворяют все доступные варианты исполнения корпуса – из нержавеющей стали, литого чугуна, бронзы или полимеров.

Присутствие в контуре окислителя ограничивает применение конструкционных материалов. Чугун сразу исключается. Чтобы вообще не задумываться о проблеме присутствия окислителя в трубопроводе и возможных последствиях, выбирают изделия с корпусом из прочного полимера или нержавеющей стали.

Напор (мощность) и расход – расчет показателей

Производительность (расход) насоса уже рассматривалась и приводилась формула для ее определения (можно пользоваться универсальными таблицами). Другая важная характеристика изделия – напор – количество энергии, передаваемое проходящей через него жидкости, благодаря которой поток теплоносителя преодолевает гидравлическое сопротивление труб и других элементов греющего контура.

При рассмотрении маркировки это была цифра 60, обозначавшая максимальный уровень подъема водяного столба на 6 м (или 0,6 атм.). На величину напора влияет конструкция насоса, вязкость теплоносителя (во многом зависит от температуры и выбора жидкости – вода, масло, антифриз), скорость крыльчатки. Определить требуемый напор помогают специальные таблицы. Самостоятельно вычислить значение параметра (кПа) можно по формуле:

Н=(П*L+ΣK)/1000, в которой:

  • L, м – длина труб;
  • П, Па/м – коэффициент гидравлического сопротивления метра трубы;
  • К – запас мощности (коэффициент).

Соотношение для перевода полученного значения в атмосферы: 100кПа=1атм.

Внимание! Цены могут изменяться

Wilo – бюджетный вариант качественного электрооборудования

Циркуляционные насосы Wilo несколько дешевле, нежели оборудование компании Grundfos. Производитель из Германии изготавливает эти аппараты из антикоррозийных материалов. В них предусмотрено ручное переключение мощности и частоты вращения ротора.

Они имеют встроенный жидкокристаллический дисплей и термостат. Бесшумные и компактные с малым потреблением электроэнергии они зарекомендовали себя в бытовых и промышленных устройствах.

Их удобно подключать к рабочему месту, а также демонтировать. Двигатель имеет специальную защиту от перепадов напряжения в электрической сети.

Технические показатели моделей

Насосы с максимальной частотой вращения ротора 2850 об/мин выпускают одинарные серии «Star», одинарные серии «Тop» и двойные серии «Star/Top». Условный проход в зависимости от типа составляет от 15 до 100 мм. Температура рабочей жидкости от -20С° до 130С°. Рабочее давление составляет от 6 до 10 Атм. Конструкцией предусмотрена трехступенчатая регулировка частоты вращения ротора.

Ими может отапливаться площадь от 200 до 2200 м2. Установочная длина их составляет от 180 до 250 мм. Потребляемая мощность электродвигателя от 49 до 580 Вт. Присоединение к трубопроводу возможно как дюймовой резьбой, так и фланцевым соединением. Производительность в зависимости от модели варьируется от 1,2 до 12 м3/час. Напор составляет от 1 до 7,5 метра. Напряжение питающей сети может быть 220 или 380 В.

Чтобы правильно подобрать любой вид электрооборудования надо в первую очередь изучить производителя и технические характеристики, сопоставлять их с характеристиками систем, в которых это оборудование будет работать. Лишь в этом случае вероятность ошибки в выборе сводится к минимуму и тем самым повышается надежность системы отопления пола.

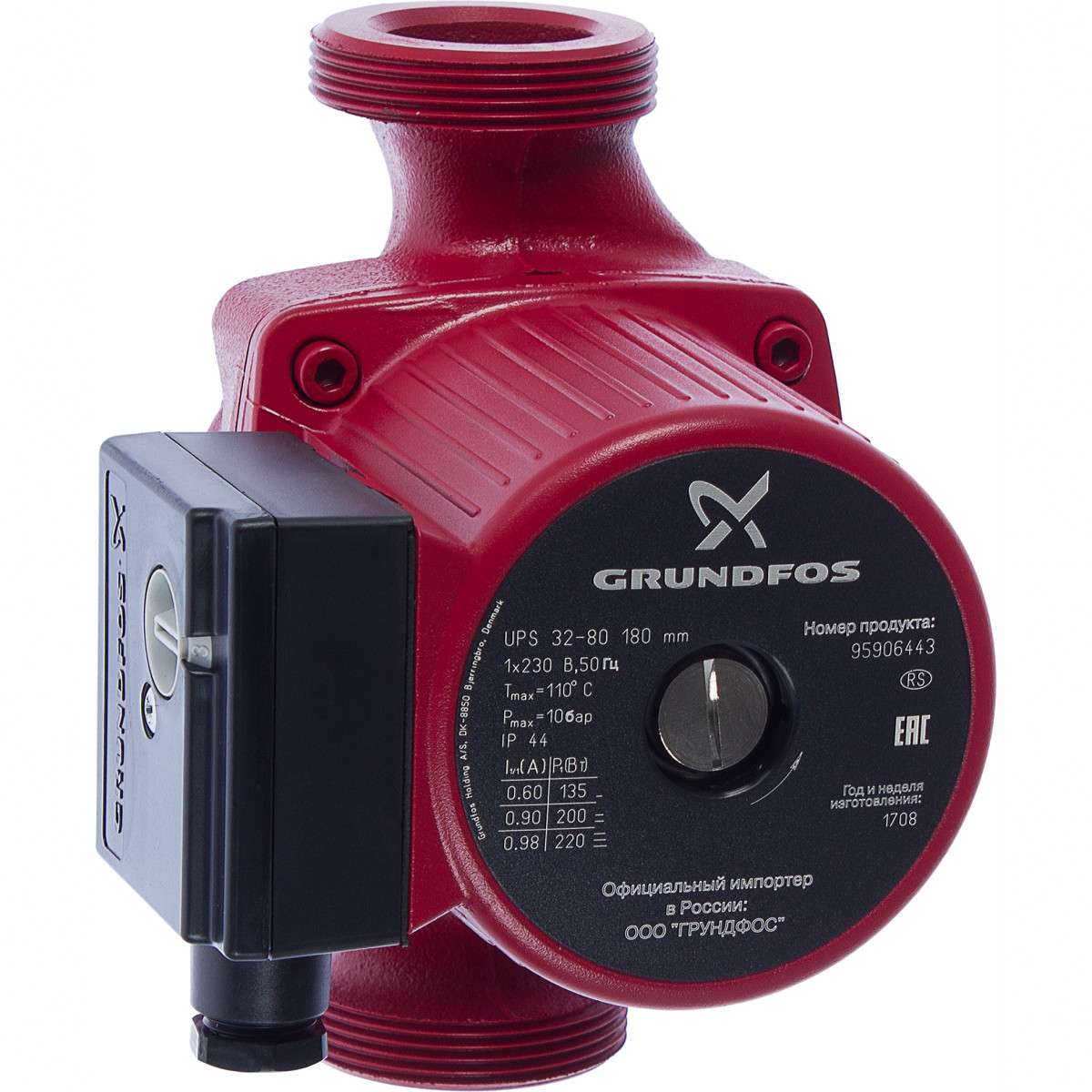

Циркуляционный насос Grundfos UPS 32-80 180 (220 Вт)


​Фото:https://beru.ru

Совсем немного уступает в производительности победителю рейтинга датский насос Grundfos UPS 32-80 180. Он может использоваться в системах отопления, где роль теплоносителя играет года или гликольсодержащие жидкости. Высокопроизводительный прибор обладает хорошей пропускной способностью (11 куб. м/ч) и напором (7,5 м). Насос может работать в трех режимах, предусмотрена защита электродвигателя от перегрева. Корпус помпы сделан из чугуна, который защищен от коррозии с помощью лакокрасочного покрытия. Благодаря керамическим подшипникам достигнута бесшумная работа оборудования.

Циркуляционный насос Grundfos UPS 32-80 180 (220 Вт)

Недостатки: не найдено

На этом наш обзор лучших насосов для теплых полов подходит к концу. Не забывайте, что полностью идеальных устройств не бывает, ну а мы вам желаем удачных покупок и до новых встреч!

Выбор насоса для системы водного пола

Многих хозяев частных домовладений, планирующих установить систему обогрева напольного покрытия, интересует вопрос: «Циркуляционный насос для теплого пола как выбрать?».

Специалисты советуют покупать насосы одновременно с конструкционными элементами «теплого» пола. Попытки самостоятельного приобретения агрегата могут закончиться снижением эффективности работы системы или быстрым выходом ее из строя. Что касается ремонта «теплого» пола, то он обойдется в значительную сумму.

Однако, если отсутствует такая возможность, то зная, как рассчитать насос для теплого пола и как его грамотно выбрать, можно подобрать нужную модель.

До покупки следует обратить внимание на определенные параметры:

  1. Производительность в кубометрах или в количестве литров жидкости, которая перекачивается в единицу времени. Чтобы обеспечить обогрев помещения в достаточной степени, агрегат должен пропускать за час трехкратный объем теплоносителя, который может находиться в отопительном контуре.
  2. Максимально возможный напор. Его подбирают, учитывая диаметр, длину и материал изготовления труб для контура.
  3. Габариты. Чем меньше размеры агрегата, тем проще отыскать для него место монтажа. Но небольшие насосы не способны работать с высокой производительностью.
  4. Фазность тока. Для жилых домов будет достаточно насосов, имеющих однофазный двигатель. Для больших по площади зданий, например, промышленного назначения, следует приобретать агрегаты с приводом от трехфазного двигателя.

Особенности установки насосов

Теплотехниками выработаны правила, которым надо следовать, монтируя насосы в систему теплого пола:

  • Устанавливая в контур циркулярный насос, ротор располагают горизонтально. По сравнению с вертикальным расположением такая схема экономит 30% мощности двигателя.
  • Чаще установка насоса происходит в подающий трубопровод, но после смесителя. Хотя, другие варианты не исключаются.
  • Половина насосов оснащена выпускным вентилем. Его располагают на лицевой панели. Он представляет собой диск с прорезью. После залива теплоносителя, но до включения насоса в сеть отверткой поворачивают диск и выпускают воздух из корпуса. Если этого не сделать, насос выйдет из строя, или воздушная пробка не позволит теплоносителю свободно циркулировать по трубопроводу.

Насосы, укомплектованные «мокрым» ротором

Внешние размеры таких устройств минимизированы по причине расположения крыльчатки близко к ротору насоса, иногда она располагается в одном с ним корпусе. Чтобы исключить попадание жидкости в электродвигатель, на валу привода устанавливают надежный сальник, сделанный из износостойкой и сверхпрочной резины.

Иногда для циркуляционного насоса предусматривают обустройство двойной гидрозащиты. Поскольку агрегат отличается компактными размерами, его можно установить непосредственно в помещении, которое будут отапливать. Производители гарантируют мощность, которой хватит для функционирования отопительной конструкции на площади до 400 «квадратов».

Подбор насоса для теплого пола

Как подобрать циркуляционный насос для тёплого пола? Необходимо учитывать характеристики системы, размер комнат и возможные теплопотери. Рекомендуются модели 25/40 и 25/60.

Не стоит устанавливать мотор, имеющий большой запас мощности, это не к чему, и приведёт лишь к увеличению затрат на электроэнергию. Если площадь большая, то лучше использовать несколько маленьких агрегата.

Для помещений площадью 100 м2 (с 7 контурами) рекомендован прибор 25/40. Он выдаёт расход воды 1,7 м3, при напоре 2 метра, и потребляет 50 Вт в час. Если комната свыше 120 м2 — 25/60. Он потребляет 80 Вт ресурса, расход 2,8, напор более 3 метров.

В тёплых водяных полах чаще используются «мокрые» установки. Если площадь не более 400 м2, они надёжны, имеют подходящую производительность и бесшумны. При обустройстве полов в доме с несколькими этажами, рекомендовано подбирать «сухие» виды, так как они мощнее, и способны осуществлять рециркуляционный процесс в магистрали большого диаметра.

Недостаточно просто произвести расчёт параметров насоса, предназначенного для  циркуляции воды в тёплом полу, необходимо выбрать вид и материал, из которого он изготовлен. Если используется антифриз, то использовать чугунный агрегат нельзя, так как он имеет выраженные окислительные свойства. В других случаях можно устанавливать прибор из нержавейки или полимера.

Кроме этого, рекомендовано приобретать изделия от   известных компаний. Лучше останавливаться на проверенных европейских производителях, таких как датская «Grundfos» или германская «Wilo». Есть компании производящие бюджетные насосы — DAB (Польша) и Sprut (КНР).

При покупке не нужно экономить, от этого компонента на прямую зависит тепло и уют в вашем доме.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
