Монтаж отопления из полипропиленовых труб

Отопление дома с помощью полипропиленовых труб

Полипропиленовые трубы эффективно используют для установки разнообразных инженерных систем на протяжении долгих лет. На данный момент такой тип коммуникаций в полной мере вытеснил стандартный вариант монтажа систем с применением труб из металла.

Подобное обусловливается их эксплуатационными параметрами и низкой ценой. Если 10 лет назад такие трубы использовали в муниципальных строениях, то теперь их регулярно применяют в частных домах (одноэтажных или двухэтажных).

Плюсы и минусы

Главные достоинства труб из полипропилена:

  • Экономичность. В виду простоты технологического процесса, дешевизне применяемого сырья трубы дешевле изделий из металла.
  • Простота установки. Имея специнструмент — монтажный паяльник и элементарные навыки его применения, установка системы отопления из полипропилена своими руками будет несложной даже для неопытного человека.
  • Продолжительные сроки применения. Полипропилен не подвергается химвоздействиям, агрессивным внешним факторам и температурному воздействию. Исключено формирование отложений и накипи в проводнике.
  • Шумоизоляция и теплоизоляция. Применяя трубы из пропилена в собственном доме, возможно забыть о шуме теплоносителя.
  • Повышенная упругость. Данный параметр в частности актуален в частных домах, где велика вероятность «разморозки» системы отопления в сильный мороз. Полипропиленовый трубопровод исключит повреждения при замерзании теплоносителя, что не спасет от поломки радиаторов, которые используются для обогрева.

Недостатки у труб из полипропилена почти отсутствуют, они связаны с человеческим фактором: покупать изделия требуется у надежных поставщиков и при использовании соблюдать рекомендуемую температуру.

Важно! Такой материал восприимчив к механическому воздействию и использование продукции из полипропилена в помещениях с большой вероятностью повреждений не рекомендовано, а иногда и опасно

Классификация полипропиленовых рукавов

В зависимости от условий использования в соответствии с ГОСТ (ISO 10508) трубы из полипропилена для отопления частного дома или другого объекта насчитывают 5 классов. Третья группа длинномерных элементов практически не применяется при устройстве тепловых контуров зданий.

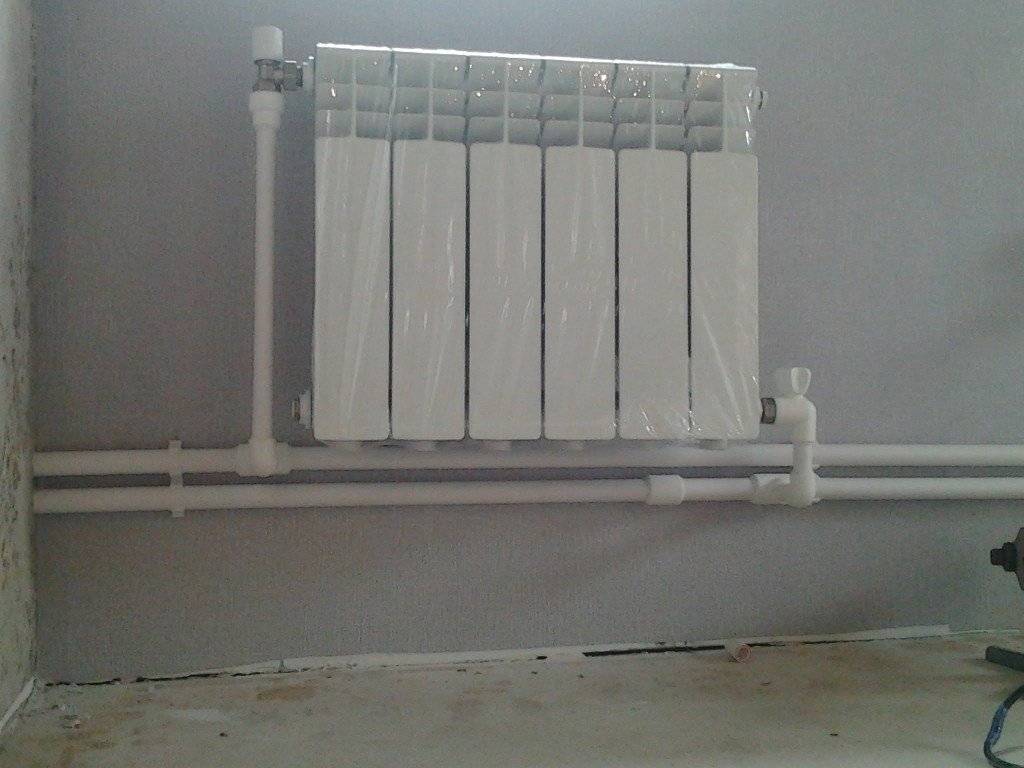

Фрагмент отопления из ПП труб

Полимерные рукава классифицируются в зависимости от рабочей температуры и давления теплоносителя:

  • 1 класс — используются при устройстве водопроводных сетей с водой, нагретой до 60 °C и давлением 0,4 МПа;
  • 2 класс — применяется при монтаже водопроводных систем, выдерживающих 0,6 МПа и способных перемещать теплоноситель до 70 °C;
  • 4 класс — используется при установке низкотемпературных радиаторов и напольного отопления до 70 °C и 0,8 МПа;
  • 5 класс — применяется во время монтажа высокотемпературных радиаторов с термостойкостью до 90 °C и 1,0 МПа.

Редко использующийся 3-й класс выпускается производителями для установки низкотемпературных радиаторов и устройства напольных отопительных систем до 50 °C.

Характеристики ППР труб

Трубы ППР отличаются следующими характеристиками:

Устойчивы к износу. Их активно можно использовать и при холодном, и при горячем водоснабжении. Так как они обладают легкостью, то их очень легко транспортировать в любое удобное рабочее место. В процессе монтажа они не требуют специальных знаний или навыков. В процессе обслуживания они неприхотливы и достаточно просты

Также они обладают таким свойством, как герметичность, что особенно важно для труб любой сложности. Такие трубы не требуют дополнительного окрашивания, что также позволяет экономить денежные средства

Данный материал не позволяет различным вредным микроорганизмам размножаться. Минеральные отложения также не появляются с течением времени. Если говорить про безопасность таких труб, то они не выделяют никакие вредные вещества и совершенно не влияют на состав воды. В процессе движений жидкостей по трубам совершенно отсутствуют какие-либо вибрации. Гидравлическое сопротивление имеет очень низкий коэффициент. Если имеются блуждающие токи, то ППР трубы не пропускают их. Такой вид труб устойчив к любым видам воздействиям, от механического до химического. Данный материал может с легкостью выдерживать различный напор воды. Материал выдерживает высочайшие температурные режимы, которые могут достигать и ста двадцати градусов. При этом они не меняют своей формы и не деформируются.

Отличие двухтрубной разводки

При двухтрубной разводке отопления тепловой агент (вода, антифриз, пар, газ) с одинаковой температурой нагрева равномерно распределяется по всему оборудованию. Радиаторы подключаются и сверху и снизу одновременно. Из общего стояка в каждый радиатор поступает горячий тепловой агент по верхнему подключению, циркулирует в отопительной батарее и по нижнему подключению уходит через общую возвратную линию к котлу для нового прогрева. Достоинства такой системы заключается в том, что при помощи термостатической головки или сервопривода температуру любого радиатора можно откорректировать отдельно, и это не повлияет на остальную отопительную систему. При таком монтаже применение полипропиленовых труб размером больше, чем DN 20х3,4. а также радиаторного вентиля свыше 1,2 не имеет смысла, теплее от этого не станет. Длина полипропиленовой трубы, подающей тепловой агент должна быть не более 25 метров.

Недостатком схемы являются большие затраты на прокладку возвратной системы труб.

Пайка полипропиленовых труб

При монтаже системы водоснабжения из труб, изготовленных из полипропилена, одним из самых важных моментов является пайка. Для ее проведения сначала готовится паяльник. На инструмент надевается насадка нужного диаметра. После этого его можно включить в сеть для разогрева. Выбор температуры нагрева осуществляется на основании рекомендаций производителя труб и фитингов. Чаще всего нужную информацию можно обнаружить на самой трубе. Обычно она составляет 260 градусов Цельсия. В зависимости от модификации паяльника может сработать температурное реле или цвет индикатора на панели инструмента изменится. Это сигнализирует о том, что можно приступать к работе по пайке труб.

Технология работ

Для разрезания труб на фрагменты нужной длины используют специальные ножницы. При резке заготовок необходимо помнить о том, что 1,5 см трубы будет уходить внутрь фитинга, поэтому во время работы необходимо оставлять запас длиной не менее 3 см.

Места соединения, где будет выполняться пайка, должны быть подготовлены: поверхность необходимо обезжирить, влага должна отсутствовать. Сначала выполняется подгонка трубы и фитинга друг под друга в холодном виде для нанесения необходимых рисок. Надевание фитинга производится на разогретую насадку. Труба вставляется внутрь. Запрещается выполнять вращения детали на насадке.

Время, в течение которого полипропиленовые трубы должны выдерживаться на паяльнике, во многом зависит от ее диаметра. Труба снимается с насадки и заводится в фитинг. Здесь необходимо определенное мастерство, поскольку большую роль играет точность движений и соблюдением соосности деталей. Часть трубы, которая оплавлена паяльником, должна войти в фитинг до прорисованных меток.

Детали выдерживаются в течение 5-7 секунд, после чего можно визуально оценить качество созданного соединения. Ровным должно быть место пайки. Дефекты в виде наплывов и деформации должны отсутствовать. Выполняя работы по монтажу водопровода, необходимо предварительно потренироваться на обрезках полипропиленовых труб.

После завершения пайки горячая насадка паяльника протирается сухой ветошью. Соединенные трубы потом укутывают подготовленным изоляционным материалом. Далее устанавливаются С-образные крепления. Потом выставляются места вывода и производится их прочная фиксация на стенах помещения.

Полипропилен и отопление

Системы отопления могут быть центральными и автономными. Для владельцев жилья разница принципиальная, поскольку температуру в автономных регулировать несложно, а в центральных – возможно, но гораздо сложнее (при помощи термодатчиков и термокранов).

Соединение полипропиленовых и металлических труб в системе централизованного отопления

Поскольку полипропилен будет удлиняться под воздействием высокой температуры, и этого не избежать, для систем отопления допустимы не все способы его прокладки. В частности, заделка в стену под штукатурку недопустима, равно как и установка на жесткие крепления внутри или снаружи стены. Любой вариант инсталляции должен предусматривать возможность подвижки.

Поскольку рабочая температура полипропиленовой трубы PN25 (а для отопления следует использовать именно ее) составляет +95 °С, перегрев и повреждение ее даже в центральных системах маловероятны.

Тем не менее, инструкция по монтажу полипропиленовых труб рекомендует установить на каждом радиаторе ручные или автоматические термокраны, которые позволят отсекать поступление теплоносителя при достижении определенной температуры обогревателя или воздуха в комнате.

Отличие двухтрубной разводки

При двухтрубной разводке отопления тепловой агент (вода, антифриз, пар, газ) с одинаковой температурой нагрева равномерно распределяется по всему оборудованию.Радиаторы подключаются и сверху и снизу одновременно. Из общего стояка в каждый радиатор поступает горячий тепловой агент по верхнему подключению, циркулирует в отопительной батарее и по нижнему подключению уходит через общую возвратную линию к котлу для нового прогрева.

Достоинства такой системы заключается в том, что при помощи термостатической головки или сервопривода температуру любого радиатора можно откорректировать отдельно, и это не повлияет на остальную отопительную систему.При таком монтаже применение полипропиленовых трубразмером больше, чем DN 20х3,4. а также радиаторного вентиля свыше 1,2 не имеет смысла, теплее от этого не станет. Длина полипропиленовой трубы, подающей тепловой агент должна быть не более 25 метров.Недостатком схемы являются большие затраты на прокладку возвратной системы труб.

Какие трубы использовать

Практически все полипропиленовые изделия пригодны для холодного водоснабжения, а вот с горячим дело обстоит несколько иначе.

Для того чтобы использовать трубы для доставки питьевой воды, они должны иметь сертификат соответствия. Для горячего водоснабжения используются рукава первого и второго класса с рабочей температурой до 70 градусов. Для отопления и обустройства теплых полов используются специальные изделия, имеющие армирующий и антидиффузионный (защищающий от доступа кислорода) слои.

Трубы имеют соответствующие маркировки.

Необходимо учитывать некоторые особенности. Например, полимеры не используются при соединении с твердотопливными котлами. Как минимум полтора метра начального участка подачи и обратки должны быть из медных или стальных труб.

Цены на полипропиленовые трубы разных производителей

полипропиленовые трубы

Как правильно выбрать диаметр

Для точного подбора диаметра требуется гидравлический расчет системы, однако в домах до 250 м² можно обойтись без него.

Диаметр напрямую зависит от суммарной мощности радиаторов, при этом следует понимать, что разные участки труб обслуживают часть системы, а не всю ее целиком, поэтому подача часто имеет меньший диаметр, чем трубы соединений и обратки.

Для точной балансировки необходимо все же использовать гидравлический расчет, с помощью которого подбирается и диаметр и длинна разных участков, а также радиаторные клапаны и циркуляционный насос.

В результате расчета получают данные:

  • расхода теплоносителя для всей системы, кг/с;
  • потери напора в системе;
  • потери напора от котла (насоса) до каждого радиатора.

Расход теплоносителя равен отношению теплопотерь здания к произведению теплоемкости воды и разности температур на подаче и обратке котла.

Скорость движения теплоносителя равна отношению расхода через участок трубы (кг/с) к произведению плотности воды и площади поперечного сечения трубы в квадратных метрах.

Потери напора равны произведению удельных потерь на трение в трубе и длины участка трубы. Информация по трению должна быть указана в справочной литературе производителя.

Также высчитываются потери сопротивления на фитингах, арматуре, оборудовании. Коэффициент указывается производителем каждого фитинга. Для расчета коэффициент перемножается с плотностью и скоростью в квадрате, деленной на два.

В итоге суммируются сопротивления всех участков и сравниваются с контрольным значением.

Если самостоятельный расчет вызывает сложности, обратитесь к специалистам.

Планирование системы

Разрабатывая проект отопительной системы дачи или дома, учитывают площадь жилых помещений и степень утепления стен. На один квадратный метр стандартная норма тепла – 41 ккал. В технической характеристике батареи указывается тепловая мощность одной секции. Исходя из этих данных, просчитывают количество секций радиаторов.

В дополнительные расчеты включают:

  • Длину разводки труб полипропиленом;
  • Количество поворотов и переходников;
  • Наличие терморегуляторов и байпасов;
  • Установку вертикальных и горизонтальных конструкций;
  • Схему подключения к котельной (снизу, сбоку, двухтрубный или однотрубный вариант.

Выбор источника тепла

Отопление частного дома зависит от выбранного источника тепла:

Газовый котел – оптимальный источник тепла, если проведен газ

Если проведен газ, необходимо приобрести настенный газовый котелс автоматическим управлением, насосами и системой защиты. При отсутствии дымохода, котел должен быть снабжен камерой сгорания закрытого типа и коаксиальной трубой, которая будет подводить к нему воздух и отводить отработанные газы.

Выход коаксиальной трубы может быть организован через стену дома, что позволяет экономить на строительстве дымохода.Если дом будет отапливать электрический котел, лучшим решением станет покупка автоматизированного котла с насосом, расширительным баком и группой безопасности. Такая система отопления из полипропиленовых труб может быть монтирована самостоятельно, так как позволяет избежать множества ошибок при установке и подборе материалов.Если генератор тепла в Вашем доме – твердотопливный котел, то его установка возможна только специалистами или в случае обладания Вами опытом сварки труб отопления. Подведение полипропиленовых труб к твердотопливному котлу возможно, но для этого нужно квалифицированно разработать схему обвязки котла, ведь на выходе температура нагретой воды достигает 1000С.

Требования к монтажу ↑

Самыми базовыми требованиями к монтажу такого рода системы отопления является наличие в ней основных элементов, соответствующего оборудования, комплектующих и крепежей:

котел – может являться элементом нагревания, а может быть сооружен сверху на источнике нагрева – каменной угольной печи;

Фото: дровяной котел отопления

трубы ПП – их функция транспортировать и обеспечивать эффективную циркуляцию горячей воды с подводкой к радиаторам;

Планируя монтаж новой системы отопления или замену старой, приходится принимать немало важных решений – выбирать котел, радиаторы, трубы и дополнительное оборудование. Все более популярным становится монтаж скрытым способом. То есть, трубы монтируются внутри стены, и выходят наружу только в непосредственной близости от радиатора. «Спрятанные» трубы не портят внешнего вида комнаты и отлично выполняют свою работу. Еще один набирающий популярность способ отопления – «теплый пол» в этом случае проложенная под напольным покрытием труба с теплоносителем полностью заменяет радиатор. Безусловно, применение таких нестандартных отопительных схем требует тщательного подбора оборудования, в том числе и труб. В последние годы лидерами рынка стали полимеры – на смену стальным пришли металлопластиковые, полиэтиленовые и полипропиленовые трубы и фитинги. Давайте рассмотрим характеристики и сферу применения последних.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Разработка схемы отопления

Отопление полипропиленовыми трубами своими руками начинается с разработки схемы отопления. Подведение труб к радиаторам может осуществлять разными способами:

Способы разводки труб отопления одно- и двухтрубная

  1. однотрубная схема– самая простая схема, в ней каждый следующий от котла радиатор всегда с более низкой температурой, нежели предыдущий. Такой способ экономит расход материала, но при нем тепло распределяется неравномерно, поэтому однотрубная схема неэффективна, не стоит отдавать ей предпочтение;

Коллекторная схема разводки отопительных труб

  1. коллекторная схема– длина труб значительно больше, но эксплуатация и регулирование работы отопительной системы упрощается, к тому же тепло будет распространяться по дому достаточно равномерно;двухтрубная схема– наиболее оптимальный вариант отопления частного дома, в данном случае трубы закладываются в стены или пол здания по всему его периметру. На рисунке ниже для примера представлен двухтрубный способ отопления, подходящий для дома площадью до 100 м2.

Отопление из полипропиленовых труб: схема

При наличии в системе встроенного расширительного бака подходящего объема, насоса и группы безопасности, позиции 4, 5, 6, 7 не нужны.

Выбираем трубы

Озаботившись выбором труб для системы отопления в частном доме, подавляющее большинство владельцев останавливают свой выбор на полипропиленовых изделиях. Объяснить это можно солидным перечнем их неоспоримых преимуществ перед трубопроводами из других материалов:

  • полипропилен не подвержен коррозии, что в разы повышает срок эксплуатации отопительной сети;
  • монтаж производится легко и просто. Достаточно лишь овладеть весьма нехитрыми навыками владения специальным сварочным аппаратом;
  • на внутренней поверхности трубопровода не скапливаются отложения;
  • трубы из пропилена прочны и в то же время имеют достаточный запас гибкости;
  • даже при промерзании системы отопления, трубы из полипропилена не пострадают;
  • строительство отопительной системы на базе труб из полипропилена обходится гораздо дешевле, чем с применением иных материалов.

Для систем горячего водоснабжения и отопления наилучшим образом подойдут трубы с маркировкой PN 20 и PN 25. Такие трубопроводы предназначены для работы с теплоносителем, имеющим температуру до 100 градусов Цельсия и рабочее давление 20 и 25 атмосфер соответственно.

Некоторые ошибочно полагают, что использование труб и вентилей большего диаметра позволят повысить эффективность работы системы отопления. Это отнюдь не так, а такой подход лишь сделает конструкцию теплосистемы более громоздкой и дорогостоящей.

Преимущества использования полипропилена в отопительных системах

Таких преимуществ немало:

  1. Простой монтаж. Как уже говорилось, с ним может справиться даже один человек с паяльником, в то время как для монтажа труб из стали потребуется сварщик.
  2. Отопление с пластиковыми трубами обойдется вам в разы дешевле.
  3. Этот материал не подвержен коррозии, благодаря чему может прослужить до пятидесяти лет.
  4. Его использование положительно влияет на теплоотдаче системы.
  5. Такие трубы на «зарастают», то есть, на их внутренней поверхности не откладываются соли.
  6. Наконец, полипропилен пусть и гибкий, но в то же время очень прочный, так что может быть использован при высоком давлении или температуре.

Видео по выбору труб

https://youtube.com/watch?v=fKf2kG7gHvw

Все это способствует тому, что системы отопления с использование полипропиленовых труб встречаются сегодня все чаще.

Какие трубы следует использовать для отопительных систем ?

При выборе труб из полипропилена необходимо сравнить особенности работы вашего будущего отопления с тем, в каких условиях может быть использован тот или иной материал. Для отопительных систем желательно использовать следующие марки труб:

  1. PN25.
  2. PN20.

Дело в том, что они прекрасно переносят температуру теплоносителя в девяносто градусов, а некоторое время (пусть и ограниченное) выдерживают неожиданный скачок до ста градусов. Такие трубы должны быть использованы при таких условиях, где давление не превысит 25 и 20, соответственно, атмосфер. Но если выбирать между этими вариантами, то, безусловно, для отопительных систем лучше выбрать армированную трубу PN25.

Читайте так же, как подключить терморегулятор к ситсеме отопления

Почему так? Дело в том, что ее конструкция имеет в себе фольгу, существенно увеличивающую прочность изделия. Так оно будет меньше подвергаться деформациям по причине теплового расширения.

Главное – грамотный проект

Если в ваших планах монтаж отопления из полипропиленовых труб своими силами, то первое, что нужно сделать – это составить правильный проект. Без соответствующего образования сделать это крайне трудно, поэтому пусть этим займутся специалисты.

Все объясняется тем, что факторов, влияющих на работу отопления, масса, а человек незнающий едва ли может все их принять во внимание. Вот они:

Правильный подбор диаметра

Стоит помнить, что в системе наличествуют трубы разного диаметра, что дает возможность получить максимально эффективную циркуляцию носителя тепла.
Число отопительных устройств, а также место их размещения, будут играть важную роль в температуре.
Углы наклона пластиковых труб должны быть нормированными, что особенно важно в системах с естественной циркуляцией. Хотя, если разобраться, и в случае с принудительной циркуляцией это тоже немаловажно.
Температура и давление теплоносителя также во многом зависят от маркировки труб

Оптимальный вариант – армированные трубы из полипропилена.

Важно! До того как составлять проект, необходимо учесть все особенности помещения, выяснить, возможна ли в нем установка той или иной отопительной системы. Основываясь на этом, следует составить проект

В этом проекте должны быть следующие моменты:

  1. Чертеж котловой обвязки.
  2. Все диаметры используемых труб.
  3. Нюансы крепления и монтажа всех отопительных приборов.
  4. Информация об углах наклона труб.

Если вы планируете монтаж системы отопления в теплице, смотрите инструкцию тут

Именно по этому проекту следует проводить дальнейший монтаж отопления из полипропиленовых труб. Он будет выглядеть примерно так.

Кроме того, стоит добавить, что существуют две разновидности схем по монтажу труб из пластика:

  1. С нижним разливом. Здесь присутствует специальный насос, перегоняющий воду. Преимущество такой системы в том, что она может быть использована даже в домах с двумя и более этажами. Более того, диаметр труб здесь может быть меньшим, а схема разводки вообще не играет никакой роли.
  2. С верхним разливом, при котором теплоноситель движется своим ходом, подгоняемый разницей в температуре. Подобная система весьма распространена в частных секторах. Она характеризуется простотой и удобством, ей не нужны насосы или другое дополнительное оборудование, так что особых затрат не будет.

Как выполнять монтаж отопления из полипропиленовых труб?

Рассмотрим несколько практических примеров пайки трубопровода из полипропиленовой трубы.

Пайка производится специальным паяльником:

На каждом паяльнике есть регулятор температуры (1). Температура для пайки полипропилена выставляется 270 градусов. Нагрев трубы паяльником проводится в течение не более 5 секунд.

Нужно учесть следующее. Если работа проходит на улице в холодное время, либо в холодном помещении, время пайки увеличивается, т. к. паяльник быстро остывает.

В этом случае нужно либо увеличить температуру нагрева паяльника, либо увеличить время нагрева. Время нагрева также увеличивается при пайке труб большего диаметра, что иллюстрирует следующая таблица:

Собственно пайка. На паяльнике есть две насадки: одна для нагрева внутреннего диаметра, другая – наружного. Одновременно нагреваются обе детали, которые предполагается соединить:

Равномерно давим на обе детали, как бы навстречу друг другу – по направлению красных стрелок на фото:

По мере нагрева, муфта доходит до бортика, на трубе также появляется отбортовка. После нагрева, снимаем детали с насадок и состыковываем их друг с другом:

После соединения нагретых деталей их нужно зафиксировать на некоторое время

После состыковки придерживаем детали в течение до 30 секунд – чтобы они поостыли, и соединение затвердело. Отбортовка на трубе должна быть равномерной по всей окружности соединения.

Вот таким образом и паяется весь полипропилен, не зависимо от диаметра трубы и назначения, – будь то система отопления или водоснабжения. Единственное отличие, как было сказано выше, это время пайки: чем больше диаметр тубы, тем дольше требуется нагревать и фиксировать после соединения.

Была разработана насадка для паяльника, чтобы ещё облегчить и без того простое житие монтажника.

Насадка позволяет точно определить время, когда спаиваемые детали уже достаточно нагреты. В такой насадке есть специальное отверстие:

  • через которое выходит расплавленный полипропилен. Как только он появился в отверстии:
  • это сигнал: снимаем и состыковываем детали. Не надо засекать время по часам или отсчитывать секунды самому.

Есть ещё керамическая насадка, которая предотвратит вот такой вид расплавленной трубы:

Плюс такого соединения (без использования металла) в том, что благодаря отсутствию металлических соединений, соли жёсткости не нарастают в таких участках. А также после пайки получается монолитное соединение.

При работе с полипропиленом нужно учитывать наперёд все шаги – для того, чтобы не попасть в некоторые неудобные моменты. Такие «моменты» могут встречаться, когда, например, нужно произвести пайку в каком-то ограниченном пространстве и т. п.

Поэтому, прежде чем паять, лучше нарисовать на листе бумаги схему трубопровода (начиная от котла) и записать последовательность шагов.

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

  • в сумме потеря тепла – 36 кВт;
  • потеря на 1-ом этаже – 20 кВт;
  • потеря на 2-ом – 16 кВт;
  • установлены трубы из полипропилена;
  • работа системы в режиме 80/60;
  • температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Соединительные элементы

Без них невозможна полноценная схема отопления из полипропиленовых труб. Существует несколько основных, наиболее часто используемых видов фитингов (соединений):

  • муфта – соединяет прямые отрезки трубы;
  • угол – применяется для соединения отрезков под углом 45 или 90 градусов;
  • тройник – для разветвления системы.

Полипропиленовые фитинги

Соединительные элементы могут быть двух типов – ввариваемые или резьбовые. Применение того или иного напрямую зависит от использования данного элемента системы в дальнейшем. То есть, для подсоединения счетчика наиболее целесообразным является использование резьбовых фитингов. А вот монтаж системы отопления из полипропилена для обычной стыковки двух отрезков труб может применить ввариваемый фитинг (пайка пластиковых труб отопления).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
