Монтаж настенных котлов Baxi Nuvola

Действия перед запуском котла

Все котлы имеют гарантийное обслуживание. При нарушении требований, указанных в инструкции, гарантия утрачивает силу. Перечень всех сервисных центров также указан в инструкции.

Обязательно первый пуск котла Baxi Eco Four 24F должен проводить специалист из центра сервисного обслуживания.

Предварительно он проверяет:

  • Соответствие электросети, водяной линии и газоснабжения данным, указанным в паспорте.
  • Соответствие установки котла действующим нормам UNI-CIG 7129 и 7131, закону от 9 января 1991 г. № 10 и местным правилам. Выписка из них приведена в одной из частей инструкции для котла.
  • Точное подсоединение к электрической сети и наличие заземления.

Перед тем как провести первый пуск, необходимо с котла снять защитную пленку. Запрещается выполнять эту процедуру острыми или абразивными предметами, так как они могут повредить поверхность агрегата.

Перечень распространенных неполадок и их причины

Автоматика газовых агрегатов Бакси энергозависимая. Блок управления выводит результаты самодиагностики на дисплей. Каждая ошибка имеет определенный код, каждый код относится к определенному рабочему узлу.

Ошибки бывают более и менее серьезные. Серьезные ведут к полной блокировке оборудования, для продолжения эксплуатации после устранения причины потребуется перезапуск.

Это неполадки, представляющие реальную опасность для системы и людей: нет тяги, газа, оборудование перегрелось и т.д. Иногда ошибка исчезает сама, и работа возобновляется автоматически. Ниже – основные неисправности котла Бакси.

Газовый котел Бакси, ошибка Е01: относится к показаниям датчика пламени. На дисплее начинает мигать следующий индикатор:

  • отсутствие газа;
  • фаза и ноль подключены неправильно;
  • нарушен контакт между датчиком и управляющей платой;
  • другие нарушения подсоединения датчика, его засор или неисправность;
  • неполадки с розжигом – самим блоком, отдельными элементами, контактами;
  • поломка газового клапана;
  • отказ электронной платы;
  • перекрыт кран газа;
  • недостаточный приток воздуха;
  • недостаточное давление газа;
  • плохо подсоединен коаксиальный дымоход (что такое коаксиальный дымоход для газового котла).

Е02 относится к термостату (что такое терморегулятор для котла отопления). Ошибка может появиться при перегреве воды в контуре, а также при неверном сигнале от датчика. Неправильный сигнал может быть из-за неисправности датчика или при нарушенном контакте. Другая причина перегрева – нарушение циркуляции через теплообменник.

Это случается, если в емкости скопилось много накипи, засорились фильтры отопительного контура, отказал насос, система завоздушена. Сам термостат тоже может быть неисправен, либо отсутствует контакт между ним и управляющей платой.

Е3 немного различается у котлов с открытыми и закрытыми топками. В открытой модели возможны проблемы с тягой (неграмотно смонтирован, заужен дымоотвод (устройство вытяжки для газового котла в частном доме) или сама труба, неправильная геометрия), с датчиком термостата (поломка, отсутствие контакта).

В закрытой камере возможны те же неполадки, а также отказ вентилятора, неисправность реле датчика (нарушен контакт, попала вода, перепутаны трубки), неисправность устройства Вентури (засорено или расплавилось).

Е04 – контроль пламени. Плохие контакты проводки, некачественный дымоход, контрольный электрод неправильно расположен относительно горелки либо засорен. Ошибка может также сигнализировать о нестабильности сетевого напряжения или неисправности электронной платы.

Е05 и 06 – датчики контуров, отопительного и ГВС соответственно. Возможна поломка датчика, нарушение контакта, отказ управляющий платы. Еще одна распространенная неполадка котла Бакси – ошибка Е10: в зависимости от модели это отказ реле минимального давления ли микропереключателя датчика насоса. Ошибка появляется:

  • при недостаточном давлении теплоносителя в контуре;
  • в отсутствие контакта между реле и платой;
  • при неисправности реле;
  • при неисправности микропереключателя;
  • в отсутствие контакта между ним и платой;
  • при несрабатывании штока.

Ошибки 12 и 13 у разных моделей означают неполадки с гидравлическим дифференциальным прессостатом (отсутствие сигнала, ложный сигнал). Возможные причины: завоздушена система, отказ насоса, засор грязевого фильтра, высокое гидравлическое сопротивление в системе, повреждения деталей или засор самого прессостата, залипание контактов.

25 и 26 – некорректная работа датчика температуры отопительного контура. Завоздушенность системы, блокировка насоса, засор фильтров, повышенное гидравлическое сопротивление, неисправность датчика. 32 – аналогичные проблемы в контуре горячей воды. Основная причина – накипь в теплообменнике.

31 сообщает об отсутствии сигнала между платой и дистанционным пультом. 35 – неполадки электрода контроля пламени, некорректный сигнал. Возможны при попадании воды на плату, при нарушении герметичности газового клапана, а также вследствие сетевых скачков напряжения.

96-99 – проблемы с электричеством и электронной платой. 96 – падение сетевого напряжения, 97 – отклонения тока от частоты 50 герц. 98 или 99 – собственная ошибка платы. Часто бывает при нарушении контактов реле клапана газа, а также накапливается из-за помех в сети и приводит к самопроизвольной перезагрузке агрегата. При повреждении платы требуется ее замена.

Плата управления BAXI

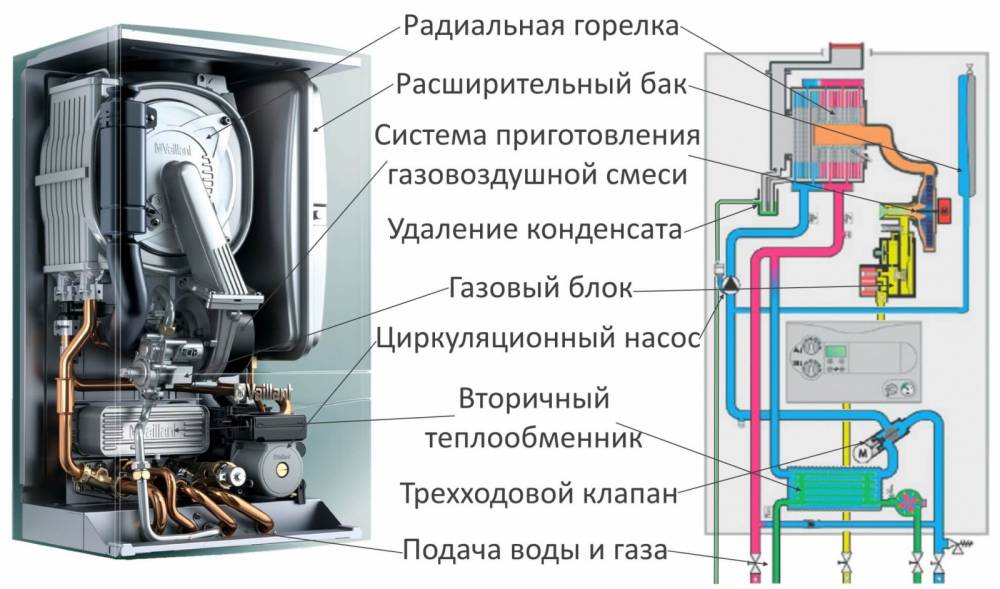

Любой газовый котел состоит из исполнительных механизмов. Это циркуляционный насос, газовый клапан, теплообменник, газовая горелка, устройство розжига, система принудительного дымоудаления (для турбированных моделей) и различные датчики контроля за правильной работой агрегата. Котел работает полностью в автоматическом режиме по заранее запрограммированному алгоритму, и весь процесс контролируется  платой управления.

Работа автоматики различных котлов может отличаться, но принципиально, как правило, все одинаково. Весь процесс сводится к розжигу газовой горелки для нагрева теплоносителя и выключению горелки, когда нагрев нужно прекратить. В любом газовом котле есть газовый клапан и электрод. Для розжига плата управления подает сигнал на открывание газового клапана и высокое напряжение на электроды. Электроды расположены с небольшим зазором по отношению к горелке и искра, пробивая на корпус, воспламеняет газ.

Процесс абсолютно тот же самый, что и при розжиге бытовой газовой плиты, только происходит под управлением электроники.

Если в процессе управления с контрольных датчиков поступают неправильные сигналы, или не поступают вообще из-за неполадок, плата управления прекращает работу котла и выводит на дисплей пользователю ошибку, по коду которой можно определить, в какой конкретно системе устройства произошла неполадка. Ошибки бывают разные, некоторые из них требуют устранения причины возникновения, некоторые можно просто сбросить.

Выбор термостатов

Для работы в связке с котлом Baxi (Бакси) подойдет любая модель термостата, но оптимальным решением станет выбор изделия той же фирмы. Приборы, созданные одним и тем же производителем, имеют максимальную совместимость и могут продемонстрировать максимальную эффективность работы. Ограничивающим фактором становится стоимость устройства. Если приобретение дорогих моделей становится проблемой, можно использовать относительно дешевые китайские модели.

Они вполне работоспособны, выполняют поставленную задачу с достаточной точностью. Единственным недостатком является ненадежность, быстрый выход из строя некоторых приборов.

Рекомендуемые модели:

  • Baxi Magictime Plus.
  • Salus 091 FLRF.
  • Siemens REV13.
  • Cewal RQ30.
  • Watts MILUX-HYDROSTAT.

Выбирая прибор, надо уточнять перечень его функций и возможностей. Большинство современных изделий обладают весьма широким набором опций, позволяющих создать качественный и уютный микроклимат в доме.

Обзор продукции лидирующих торговых марок

Данный обзор следует начать с газовых котлов, занявших первое место в рейтинге популярности не только у наших соотечественников, но и у европейских потребителей. Это продукция таких немецких гигантов, как «Vaillant Group» и «Wolf».

Котельное оборудование от компании Vaillant Group

Vaillant Group является признанным лидером по производству отопительных газовых котлов. На отечественном рынке компания Vaillant Group представлена практически всеми возможными модификациями отопительного оборудования:

  1. Линейка настенных котлов. Серия atmo TEC с открытой топливной камерой, серия turbo TEC с закрытой камерой горения топлива.
  2. Линейка напольных котлоагрегатов. Серия iro VIT, оснащена электронной системой безопасности и самодиагностики, серия avto VIT – полностью автоматизированные устройства.

Одноконтурные котельные агрегаты обозначаются буквенным индексом VU. Особенностью этих отопительных устройств является оснащение практически всех моделей циркуляционными насосами.

Двухконтурные отопительные установки обозначаются буквенным индексом VUW. Кроме того, котлы этой торговой марки производятся как в стандартном (PRO), так и модернизированном (PLUS) исполнении. Номинальная мощность котлоагрегатов Vaillant варьирует в зависимости от модели от 12 до 36 кВт.

Отопительное оборудование от компании Wolf

Продукция компании не раз награждалась сертификатами, подтверждающими ее экологичность и безопасность. На отечественном рынке котлы отопления бренда представлены:

  1. Линейкой напольных отопительных агрегатов. Серия FNG может работать как на природном, так и на сжиженном газе, серия CHK отличается эксклюзивным дизайном.
  2. Линейкой настенных котлов. Серия CGG – двухконтурные котлы, могут быть как с открытой, так и закрытой топливной камерой, серия CGU – одноконтурные с простым управлением.
  3. Конденсационными котлами линейки MGK.

Котлы для индивидуального отопления от компании Viessmann

Модельный ряд отопительных аппаратов концерна Viessmann представлен линейкой Vitopend, которая включает в себя устройства напольного и настенного исполнения, с закрытой и открытой топливной камерой. Производительность агрегатов варьируется в зависимости от модели и может составлять:

  • для настенных котлов от 10,5 до 31 кВт;
  • для напольных установок до 140 кВт.

Отопительное оборудование от компании Buderus

Продукция этого немецкого производителя прославилась среди наших соотечественников своей компактностью и особенностью конструкции.

Линейка настенных устройств представлена серией двухконтурных котлов Logamax и конденсационного оборудования Logamax plus. В линейку напольных отопительных котлов входит серия Logano, которая является хитом продаж на первую половину этого года.

Продукция компании Protherm

Газовые котлы этого производителя широко представлены в России и занимают прочные позиции на рынках Восточной Европы. К наиболее популярным моделям можно отнести:

  • линейку настенных двухконтурных отопительных установок серии Pantera, которая прекрасно подойдет для отопления и ГВС небольших частных домов, дач и отдельных квартир;
  • серию Гепард, отличающуюся идеальным соотношением цены и качества;
  • модификацию Рысь – это устройства настенного исполнения для индивидуального отопления;
  • модели котлов Леопард, адаптированные для работы в газовых магистралях с малыми показателями давления;
  • линейку напольных котлов Медведь, которые отличаются неприхотливостью, высокой производительностью и простотой управления.

Котельное оборудование «Baxi»

Обзор отопительных устройств итальянской компании Baxi можно начать с линейки настенных приборов:

  • серия MAIN FOUR, представлена двумя двухконтурными моделями мощностью 24 кВт с открытой и закрытой камерой сгорания;
  • в линейке Fourtech 6 моделей, среди которых 4 одноконтурных и всего две двухконтурные модели с различными исполнениями топочной камеры, мощность от 14 до 24 кВт;
  • модификация Ecofour отличается от Fourtech только комплектующими, количество моделей, исполнение и мощность – идентичны;
  • серия котлов Luna 3 Comfort имеет 6 моделей, среди которых равное количество одно- и двухконтурных котлов с различными типами камеры сгорания, мощность от 24 до 31 кВт;
  • модельный ряд серии Luna 3 Comfort Air представлен двумя турбированными котлами производительностью 24 – 31 кВт;
  • серия Luna 3 Avant отличается от предыдущих моделей наличием дополнительного конденсационного теплообменника, мощность приборов 24 – 31 кВт;
  • SLIM – линейка напольных одноконтурных котлов с открытой камерой сгорания, представлена 11 моделями с производительностью от 15 до116 кВт.

Разновидности настенных котлов Бакси

Исходя из названия становится понятно, что эти агрегаты монтируются на стену. К процессу установки оборудования не предъявляются строгие требования. Котлы просты в эксплуатацию и обладают большим запасом мощности. Выпускаются нескольких видов.

Конденсационные

Определенная часть вырабатываемой энергии таких котлов уходит вместе с водяным паром. Но здесь нужно учитывать тот момент, что образованный пар конденсируется. Чтобы этот процесс запустился, продукты горения должны быть охлаждены до температуры + 55 °C. Данную функцию выполняет вода, находящаяся внутри котла. Она охлаждает продукты горения и далее поступает в систему. Для конденсационных котлов есть определенные требования по величине температурного нагрева теплоносителя.

Если сравнивать с традиционными агрегатами, конденсационные позволяют достичь экономии примерно в 11 %. Изделия отличаются не только экономичностью, но и экологичностью — устанавливать их допускается даже в жилых помещениях. Работают они практически бесшумно.

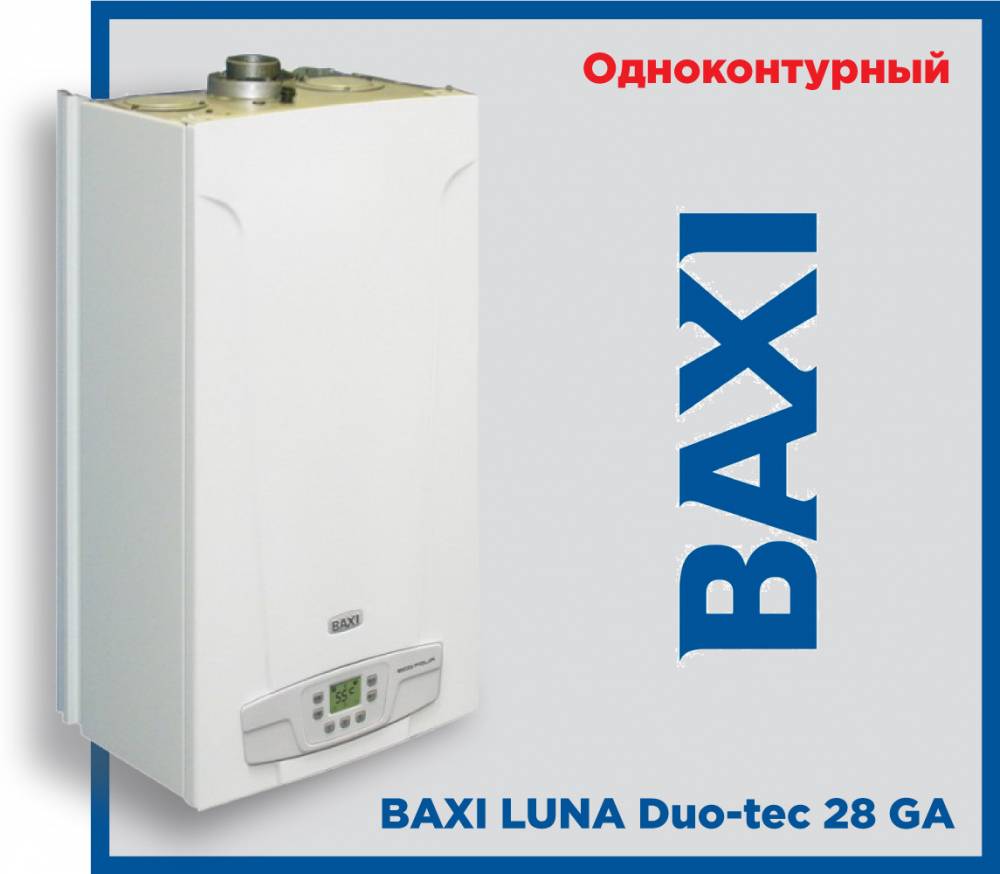

С одним контуром

Данный тип котлов подогревает только ту воду, которая циркулирует по отопительной системе. При желании агрегат можно подключить и к ГВС, но для этого потребуется наличие бойлера косвенного нагрева.

При покупке такого котла нужно учесть объем камеры, исходя из количества проживающих в доме человек. Агрегаты от «Бакси» с одним контуром имеют параметр мощности от 14 до 31 кВт, чего вполне достаточно, чтобы качественно прогревать загородный дом, площадь которого не более 400 м2.

С двумя контурами

Двухконтурные установки востребованы, если нужно за короткое время подготовить горячую воду. Подогрев жидкости никак не сказывается на работе системы отопления. Ключевая особенность котлов с двумя контурами — наличие двух теплообменников. Один — медный, который передает тепло от агрегата к радиатору. Второй приготавливает бытовую горячую воду и создается из пластин.

Теплообменник, нагревающий воду — второстепенный элемент. Вода к нему поступает по мере необходимости. Выпускаются модели с разными видами теплообменных элементов.

Справочная информация об ошибках

Для Вашего удобства мы собрали необходимую справочную информацию со сводной таблицей индикации неисправностей поступающих от котлов и элементов, а также возможные варианты этих самых неисправностей.

В котлах с ЖК-дисплеем светится код ошибки:Е02 (02Е)Элемент:Предохранительный термостат перегрева На котлах со светодиодами мигает следующий индикатор:

В котлах с ЖК-дисплеем светится код ошибки:Е03 (03Е)

На котлах со светодиодами мигает следующий индикатор:

Примечание: В котлах с открытой камерой сгорания вместо значка вентилятора указан значок домика.

В котлах Main 5, ECO Compact 24F, 18F, 14FОшибка конфигурации платы

В котлах с закрытой камерой сгорания (Fi)

В котлах серий Luna-3 Comfort, Nuvola-3 Comfort светится код ошибки: Е04 (04Е)

Описание: Датчик пламени дает сигнал о частом (более 6 раз), краткосрочном пропадании пламени на горелке

В котлах серий Main 5, ECO CompactОписание:Ошибка безопасности вследствие отсутствия розжига или частой потери пламени

В котлах серии Main 5, ECO Compact светится код ошибки:Е08 (08Е)Описание:Ошибка в цепи контроля пламени

В котлах серии Main 5, ECO Compact светится код ошибки:Е09 (09Е)Описание:Ошибка в контуре безопасности газового клапана

В котлах с ЖК-дисплеем светится код ошибки:Е10 (10Е)Элемент:В котлах Main Four, Main 5, Eco Four, Fourtech, Luna-3, Luna-3 ComfortРеле минимального давления

В котлах Nuvola-3 B40, Nuvola-3 ComfortМикропереключатель дифференциального прессостата (датчика работы насоса)

В котлах со светодиодами мигает следующий индикатор:

Для котлов Nuvola-3 B40, Nuvola-3 Comfort

В котлах серии Nuvola-3, Nuvola-3 Comfort, Nuvola-3 B40 светится код ошибки:Е12 (12Е)Описание:Нет сигнала от дифференциального гидравлического прессостата

Элемент:Дифференциальный гидравлический прессостат

В котлах серии Nuvola-3, Nuvola-3 Comfort, Nuvola-3 B40 светится код ошибки:Е13 (13Е)Описание:Ложный сигнал от дифференциального гидравлического прессостата

Элемент:Дифференциальный гидравлический прессостат

В котлах серии Main 5, ECO Compact светится код ошибки:Е22 (22Е)Описание:Отключение вследствие падения напряжения

В котлах с ЖК-дисплеем светится код ошибки:Е26 (26Е)Описание:Превышение температуры теплоносителя больше, чем на 20 о С относительно заданной

В котлах с ЖК-дисплеем светится код ошибки:Е27 (27Е)Описание:Неправильное положение датчика температуры ГВС

В котлах с ЖК-дисплеем светится код ошибки:Е32 (32Е)Описание:Каждое повышение температуры (>95 oC) в контуре отопления снижает температуру воды в контуре ГВС на 3 о С (температура контура ГВС перестает снижаться при 42 о С). Если температура воды в контуре отопления дважды превысит 95 о С, на панели управления начнет мигать надпись Е32 (32Е)

Для котлов Main 5 попеременное мигание символов:

В котлах с ЖК-дисплеем светится код ошибки:Е35 (35Е)Описание:Датчик пламени дает сигнал о наличии пламени до подачи сигнала с платы на открывание газового клапана.

В котлах Main 5, Eco Compact светится код ошибки:Е42 (42Е)Описание:GDC не проходит первичные тесты. Блокировка котла после 3-х неудачных попыток

В котлах Main 5, Eco Compact светится код ошибки:Е43 (43Е)Описание:Блокировка вследствие вероятного засорения всасывающего дымохода или слишком низкого давления газа

В котлах Main 5, Eco Compact светится код ошибки:Е50 (50Е)Описание:Блокировка вследствие превышения температуры датчика NTC дымовых газов >180 o C

В котлах Main 5, Eco Compact светится код ошибки:Е55 (55Е)Описание:Не откалиброван газовый клапан

В котлах Main 5, Eco Compact светится код ошибки:Е62 (62Е)Описание:Срабатывание устройств безопасности при отсутствии стабилизации сигнала пламени или температуры дымовых газов

В котлах Main 5, Eco Compact светится код ошибки:Е65 (65Е)Описание:Срабатывание предохранительных устройств вследствие частых (10 раз в течение 10 мин) проверок засорения всасывающего дымохода.

В котлах с ЖК-дисплеем светится код ошибки:Е96 (96Е)Описание:Понижение напряжения в сети электропитания.

В котлах с ЖК-дисплеем светится код ошибки:Е97 (97Е)Описание:Частота питающей сети отличается от 50 Гц.

Для котла Main 5, Eco CompactНеправильная конфигурация параметров электронной платы

Нюансы эксплуатации

Котел очень функциональный, после того как будет выставлен на рабочем табло температурный режим, устройство будет работать автоматически, практически без участия человека.

Котлы Бакси имеют отличную систему диагностики, которая сама установит причины неудовлетворительной работы котла и при необходимости остановит его. На табло для пользователя будет выведен код ошибки, чтобы он мог устранить неисправность.

Для котлов Baxi, которые находятся на гарантийном обслуживании, самостоятельное устранения выполняют только в случае видимых и легко устранимых причин.

Возможные сбои работы котлов Бакси:

  • тухнет газовая горелка;
  • не срабатывает пьезорозжиг;
  • хлопки в топке;
  • высокий/низкий температурный режим теплоносителя;
  • высокое/низкое давление теплоносителя;
  • высокое/низкое давление газа;
  • шумная работа котла.

Засорение системы и чистка

Самый распространенный сбой в работе котла Бакси — резкий скачек температуры воды в отопительном контуре на выходе из устройства.

Причиной такого сбоя становится нарушение циркуляции воды в котле по следующим причинам:

  • Забит фильтр на подаче воды в аппарат:
  • утечка воды в контуре отопления;
  • забиты радиаторы отопления;
  • забиты накипью поверхность теплообменника газового котла в контуре отопления.

В последнем случае потребуется провести чистку теплообменника. Для этого сливают воду из котла, открывая дренажный вентиль на агрегате справа. Если возможно сливают воду из контура отопления.

Для чистки внутреннего теплообменника используют прибор “Жель”. Вначале подсоединяют патрубки этого прибора к патрубкам Бакси. Снимают крышку на приборе, и заливают в него жидкость для чистки. Обычно ее состав указывает завод-изготовитель в заводской инструкции.

Включают “Жель” в электросеть на пару часов, переключая время от времени направление движения промывочной жидкости “вперед — назад”. Далее отсоединяют прибор и восстанавливают схему теплоснабжения.

Такая очистка котлоагрегата удаляет все отложения с внутренней поверхности нагрева котла Baxi Main, тем самым предупреждая систему от поломки.

Шаг 5

Проверка работоспособности насоса. Низкие обороты напрямую влияют на интенсивность потока теплоносителя. В первую очередь нужно убедиться, что скоростной режим выставлен правильно (переключатель на 3 положения на корпусе прибора). Замедление вращения крыльчатки может вызываться солевыми отложениями.

Одна из основных причин ошибки е4 котла Электролюкс – использование в системе неподготовленной воды (плохо очищенной, повышенной жесткости). Насос подвергается частичной разборке, проблемные детали промываются.


Циркуляционный насос котла Electrolux

Шаг 6 – проверка теплообменного прибора. Его полость также подвержена зарастанию отложениями; уменьшается Ду канала и снижается скорость циркуляции. В котлах Электролюкс серии Basic теплообменник биметаллический. В моделях Magnum, Quantum, Basic Duo их два; ошибка е4 вызывается проблемой с первичным (контура ОВ).


Промывка первичного и вторичного теплообменника

На заметку!

Самостоятельно очистить полость теплообменника от наростов несложно, но вот каков будет результат, большой вопрос. Качественное ТО – цикл мероприятий: заливка агрессивной жидкости, выдержка для максимального размягчения отложений, многократная промывка под напором. Чтобы котел Электролюкс через несколько недель, в период холодов, снова не остановился по ошибке е4, лучше отдать в сервисную мастерскую. Примерная стоимость работ – в пределах 1 500 рублей – вполне окупается безаварийным функционированием оборудования в течение всего сезона.

Для битермических теплообменников котлов характерна и такая неисправность, как щель во внутренней перегородке. В режиме отопления ошибки е4 нет, но при разборе горячей воды она появляется. Верный признак, что жидкость из контура ОВ утекает в трубу ГВС. Ремонт невозможен – замена.

Если принятые меры не решили проблему с котлом Электролюкс, причина в засоре батарей отопления (характерно для чугунных радиаторов) или неисправности платы управления – без помощи профессионала не обойтись.

Заключение

Котел Baxi модель Eco Four 24F имеет отличное качество, надежен при эксплуатации, достаточно прост в работе и при монтаже

Очень важно, что при любой неисправности на табло высвечивается ошибка, а это упрощает задачу мастера. Оборудование даже при перепадах напряжения работает безупречно, безопасно и в соответствии с нормами качества
