Отопление домов печами с водяным контуром

Как выбрать и на что обратить внимание?

Какие качества должны присутствовать у отопительного оборудования, чтобы стать надежным источником тепла:

  1. Мощность. Изменяется с размерами топки и габаритами печи. В среднем, для помещения площадью 10 м² требуется 1кВт мощности.
  2. Габариты. Должны вписываться в помещение для установки.
  3. Объем теплоносителя. Складывается из объема труб и радиаторов, зависит от общей протяженности системы и количества батарей. К полученному значению прибавляется еще 10%.
  4. Сечение дымохода. Показатель важен для подбора подходящих элементов конструкции.
  5. Дополнительные опции. Приготовления и подогрев продуктов, легкая очистка стекла, не нагревающиеся ручки и другие удобные в эксплуатации мелочи.

Как сделать своими руками

Печь в частном доме должна быть соединена с дымоходом

Чтобы обогреть дом в зимние холода, систему отопления можно соорудить самостоятельно. Для изготовления печи с теплообменником для отопления нужно соблюдать порядок:

  1. Изготовление печи из листового материала. Подготовленные элементы свариваются между собой под углом в 90 градусов. Исключение составляет передняя стенка. Низ аппарата должен располагаться на расстоянии минимум 20 см от пола.
  2. Пространство между топкой и поддувалом отделяется колосниковой решеткой.
  3. Подготовка навесов и установка дверцы.
  4. Монтаж дымохода. Он устанавливается в верхней части конструкции.
  5. Подготовка емкости для жидкости и ее фиксация.

После подключения устройства к системе его следует проверить на наличие дефектов. Конструировать и эксплуатировать печь нужно, соблюдая правила безопасности.

Лучшие печи-камины длительного горения с водяным контуром

MBS Thermo Vesta plus

Предназначается для теплоснабжения помещений оборудованных водяными системами обогрева. Печь можно подключить к системе в тандеме с твердотопливным котлом или в самостоятельном режиме.

Максимально возможная температура воды внутри теплообменника — 90°C.

Печь производится из чугуна и стали высокого качества. Наружное эмалевое покрытие отличается особым эстетизмом и долго сохраняет привлекательный вид.

Имеется сплошная варочная поверхность из чугуна.

Быстрый прогрев помещения обеспечивается конвекцией. Ящик для золы можно выдвигать непосредственно во время растопки, что упрощает уход.

Характеристики:

  • мощность: 11 кВт;
  • КПД — 83%;
  • варочная плита — есть;
  • расположение: пристенное;
  • площадь обогрева — до 110м2;
  • дымоход: 150мм, ;
  • материал: сталь, чугун, керамические изразцы, шамот;
  • тип стекла: прямое;
  • габариты: 90*46*44см;
  • вес: 91,5кг.

Достоинства:

  • дизайн;
  • качество сборки;
  • высокая эффективность и длительное сохранение тепла.

Недостатки:

внутрення поверхность топки может потребовать замены уже через пару лет использования.

MBS VULKAN

Дровяная печь-камин может обогреть большие помещения, имея при этом компактные габариты. Прекрасно подойдет для использования в дачном доме за городом.

Поможет организовать автономное отопление или дополнить существующее.

Топка объемная, при этом топливо расходуется в режиме экономии.

С печью MBS Вулкан Термо жилище станет не только неповторимым по атмосфере, но и более уютным. Есть режимы интенсивного прогрева или тления.

Характеристики:

  • мощность: 24 кВт;
  • КПД — 83%;
  • варочная плита — есть;
  • расположение: пристенное;
  • площадь обогрева — до 140м2;
  • дымоход: 120мм, ;
  • материал: сталь, чугун;
  • тип стекла: прямое;
  • габариты: 65*78*64,5см;
  • вес: 151кг.

Достоинства:

  • удобство растопки и ухода;
  • высокая надежность;
  • скорость прогрева помещения;
  • экономия топлива.

Недостатки:

отсутствуют.

Romotop GRANADA

Печь отличается современным внешним оформлением, качеством изготовления и использует инновационный метод сжигания древесины.

Корпус выполнен из стали с облицовкой декоративной плиткой. Печи из стали быстрее прогревают воздух — уже спустя 15 минут после растопки.

В топочной камере установлен шамот, выдерживающий до 1300 градусов. Камера топки отделена от корпуса для снижения риска пожара и продления срока службы самой печи.

Характеристики:

  • мощность: 13 кВт;
  • расположение: пристенное;
  • площадь обогрева — до 130м2;
  • дымоход: 150мм, ;
  • материал: сталь, керамика;
  • тип стекла: прямое;
  • габариты: 125*50*56см;
  • вес: 254кг.

Достоинства:

  • современное оформление;
  • богатый выбор расцветок корпуса;
  • эффективность нагрева.

Недостатки:

высокая стоимость.

МЕТА Печора Аква

Печора одина из самых эффективных печей-каминов, которая сможет эффективно отопить большой дом. Установка подключается к радиаторам отопления.

Прогревается печь за считанные минуты, а сам очаг камина изготавливается из негорючих материалов, основным является нержавеющая сталь. Если необходимо обогреть небольшое помещение, данная модель подойдёт и для этого.

Тогда ее можно не подключать к водяному контуру отопления, мощности воздушного обогрева будет достаточно. Нельзя подключать печь к радиаторам отопления если в батареях нет воды.

Характеристики:

  • мощность: 9 кВт;
  • расположение: пристенное;
  • площадь обогрева — до 90м2;
  • дымоход: 150мм, ;
  • материал: сталь, керамика;
  • тип стекла: прямое;
  • габариты: 104*75*49см;
  • вес:155кг.

Достоинства:

  • не занимает много места;
  • экономный расход дров;
  • режим тления.

Недостатки:

быстро остывает.

EdilKamin Warm CS

Печь относится к новому поколению. В зависимости от площади помещения можно выбрать комплектацию Warm Base или Warm Scaldavivande.

Данная печь может не только обогревать жилище, но и обеспечивать горячее водоснабжение.

Дизайн в классическом деревенском стиле, но впишется и в современный интерьер. Торцы, фасад и основание — чугунные, очаг — из стали, облицовка из керамики.

Характеристики:

  • мощность: 14 кВт;
  • расположение: пристенное;
  • площадь обогрева — до 140м2;
  • дымоход: 150мм, ;
  • материал: чугун, сталь, керамика;
  • тип стекла: прямое;
  • габариты: 108*56*51,5см;
  • вес: 253кг.

Достоинства:

  • эффективность;
  • отопление и горячая вода;
  • надежные комплектующие;
  • идеальная сборка.

Недостатки:

высокая стоимость.

Преимущества и недостатки

Печи отопления высокопроизводительны. За 1 час устройство может достаточно прогреть дом площадью до 300 кв.м. Также аппарат имеет такие достоинства:

  • доступная стоимость оборудования, которое можно сконструировать самостоятельно;
  • отсутствие зависимости от электрической сети – система функционирует по принципу естественной циркуляции, насосное оборудование не используется;
  • доступность и относительно небольшая стоимость топлива;
  • красивый внешний вид;
  • при правильном монтаже и эксплуатации аппарат способен обогреть дом;
  • отсутствие необходимости постоянно подкладывать топливо – достаточно загрузить печь 2-3 раза в сутки;
  • аппарат можно сделать из доступных материалов своими руками.

Главные свойства печей

Камин выполняет две фукнкции: декоративную и обогрева

Печь с водяным контуром используется в загородных домах, на дачах. Устройство в виде камина нередко устанавливается в элитных интерьерах, выполняя 2 функции: декоративную и обогрева помещения. Конструкция имеет такие свойства:

  • устанавливается в помещении, в котором присутствуют минимальные условия пожарной безопасности;
  • изделия бывают с призматическими, панорамными и прямыми дверцами (первый вариант является самым дорогостоящим);
  • производительность печи колеблется в пределах 12-24 кВт;
  • по типу подключения конструкция бывает открытой или закрытой (для изготовления первого типа используется материал толщиной 4 мм при давлении 1,5 атм, а второго – металл толщиной 6 мм при давлении 2,5 атм);
  • в качестве топлива применяются не только дрова, но и пеллеты, уголь;
  • под камином обустраивается негорючее основание: металлический, керамический или асбестовый лист.

Печи такого типа бывают с заслонкой или теплогенератором. Второй вариант более эффективный, так как является дополнительным источником тепла. Эти конструкции рассчитаны на длительное горение. Изделие должно оснащаться дымоходом высотой 4-8 м. Система легко объединяется с теплыми полами.

Основные типы печей

Отопительные печи для дома представлены широким разнообразием моделей. Они отличаются не только по своему внешнему виду, но и по другим характеристикам – по конструкции, мощности, наличию или отсутствию варочной поверхности, длительности горения, наличию возможности подключения к отопительным системам. Давайте рассмотрим основные виды печей для дома на дровах.

Простые печи-буржуйки

Небольшая отопительная печь типа «буржуйка» – это отличный вариант для дома и дачи. Она обладает миниатюрными размерами и лишена какого-либо дизайна. Чаще всего это прямоугольный (почти квадратный) корпус с поддувалом, зольником и уходящим вверх дымоходом. Печки-буржуйки не предназначены для обогрева жилья с хорошим ремонтом – это просто дешевые отопительные приборы, от которых не требуется ничего, кроме тепла.

Отопительные печи типа «буржуйка» состоят из двух камер. В первой камере горят дрова, хотя ничто не мешает загрузить сюда и каменный уголь. В нижней камере скапливается зола, откуда ее необходимо удалять через отдельную дверцу. Эта же дверца используется для регулировки подачи воздуха, что позволяет регулировать интенсивность горения дров. Продукты сгорания удаляются через располагающееся в верхней задней части корпуса отверстие под дымоход.

Основные преимущества данных печек:

  • Дешевизна – обеспечивается отсутствием дизайна и предельной простотой;
  • Возможность самостоятельной сборки – для этого понадобятся сварочный аппарат, болгарка, хороший металл и умение работать с инструментами;
  • Не нужен прочный фундамент для установки – достаточно постелить на пол лист асбеста или металла.

Если вам нужна самая простая дровяная печка для дачи, смело выбирайте «буржуйку».

https://youtube.com/watch?v=aB1duN9-N4c

Печи каминного типа

Отопительные печи для дома каминного типа – это отличный выбор для тех, кто хочет приобрести в свое распоряжение камин и обеспечить отличный обогрев своего жилища. Такие печки обладают интересным дизайном, часто украшаются фигурными вензелями и декоративными панелями. Они могут сжигать топливо традиционным или пиролизным способом, радуя потребителей солидными порциями тепла.

Выбирая отопительную печь для дома в виде камина, обратите внимание на огромное количество моделей, отличающихся своим дизайном. Самые продвинутые модификации действительно похожи на классические камины – среди них присутствуют модели с отделкой искусственным или натуральным камнем

Продаются и довольно простые образцы, но наделенные мощным оребрением, улучшающим качество обогрева.

Цены на отопительные печи для дома каминного типа варьируются в самых широких пределах – стоимость самых продвинутых образцов может достигать 100 и выше тысяч рублей.Печи с варочной поверхностью

Особенности организации печного отопления с водяным контуром

Печь с водяным контуром совмещает в себе преимущества двух типов отопления и равномерно рассредоточивает тепло по всем комнатам. По сути обычная печь становится некой вариацией твердотопливного котла, только кроме теплоносителя в объединенной системе нагревается и корпус, который также обеспечивает обогрев.

По окончании горения, батареи быстро остывают, но еще некоторое время тепло будет исходить от разогретых стенок, что способствует более плавному охлаждению помещения. От обычной дровяной печи агрегат с водяным контуром отличается наличием радиатора (он же змеевик, котел, теплообменник).

Он может устанавливаться непосредственно в топку, но это чревато протечками или даже взрывом, вызванным закипанием теплоносителя. Более безопасный вариант – установка теплоносителя в колпак дымохода. К тому же это повысит КПД печи, большая часть горячих паров будет уходить на обогрев теплоносителя, а не улицы.

Строительство печи: установка теплообменника

Чаще теплообменник изготавливают из трубы или листовой стали с толщиной стенок не менее 3-5 мм. Минимальное значение размера тепловой рубашки 4 мм. Можно приобрести уже готовый змеевик из чугуна. В любом случае тепловой зазор между печью и регистром должен быть не менее 1-1,5, чтобы гарантировать возможность достаточного его расширения.

Организовать систему печного отопления с контуром лучше еще на стадии планирования дома, но только, взвесив все «за» и «против». Модель печи выбирают, отталкиваясь от размера и планировки отапливаемого жилья. Водяной контур проектируют исходя из правил обустройства отопительных конструкций.

Теплообменник из листовой стали можно изготовить самостоятельно

Можно также перестроить уже имеющуюся печь, но в таких случаях теплообменник часто занимает значительный объем полезной площади печки, который на него не был рассчитан. Чтобы компенсировать этот фактор, теплообменник готовят заранее, а ориентируясь на его габариты перестраивают печь.

Материалы для теплообменников

Чаще всего теплообменник изготавливается, как трубная конструкция. Это и понятно, ведь труба уже в своем готовом виде имеет полость, по которой может двигаться вода или другая жидкость. А соответственно трубы, изготовленные из разных материалов, могут быть использованы в процессе изготовления теплообменника.

  1. Пластиковые трубы, сюда же входит и металлопластик. Если их сравнивать со стальными трубами, то можно отметить, что их теплопроводность раз в двести ниже, по сравнению со сталью.
  2. А вот медная труба имеет более высокую теплопроводность, чем стальная. И разница эта составляет в 7,5 раз.

Теперь представьте, сколько метров каждой трубы необходимо, чтобы они одинаково обеспечивали теплом проходящий по трубам теплоноситель. Навскидку получается так:

  • Металлопластиковой трубы нужно будет 4000 м.
  • Стальной – 25 м.
  • И медной всего лишь 3,5 м.

Вот теперь становится понятным, какой материал лучше, а который вообще не стоит использовать. Сразу же оговоримся, что эти сравниваемые показатели берутся для труб одного диаметра. Единственный момент, который смущает в этом соотношении, это стоимость труб. К примеру, 3,5 м медной трубы практически стоит столько же, сколько 25 м стальной. К тому же сталь прочнее и лучше выдерживает тепловые нагрузки. Зато медь пластичнее, что позволяет избегать сложных монтажных и сборочных процессов и придавать теплообменнику различную форму, к тому же без большого труда. То есть, эти небольшие отклонения все же приходится учитывать, выбирая материал для изготовления теплообменника своими руками.

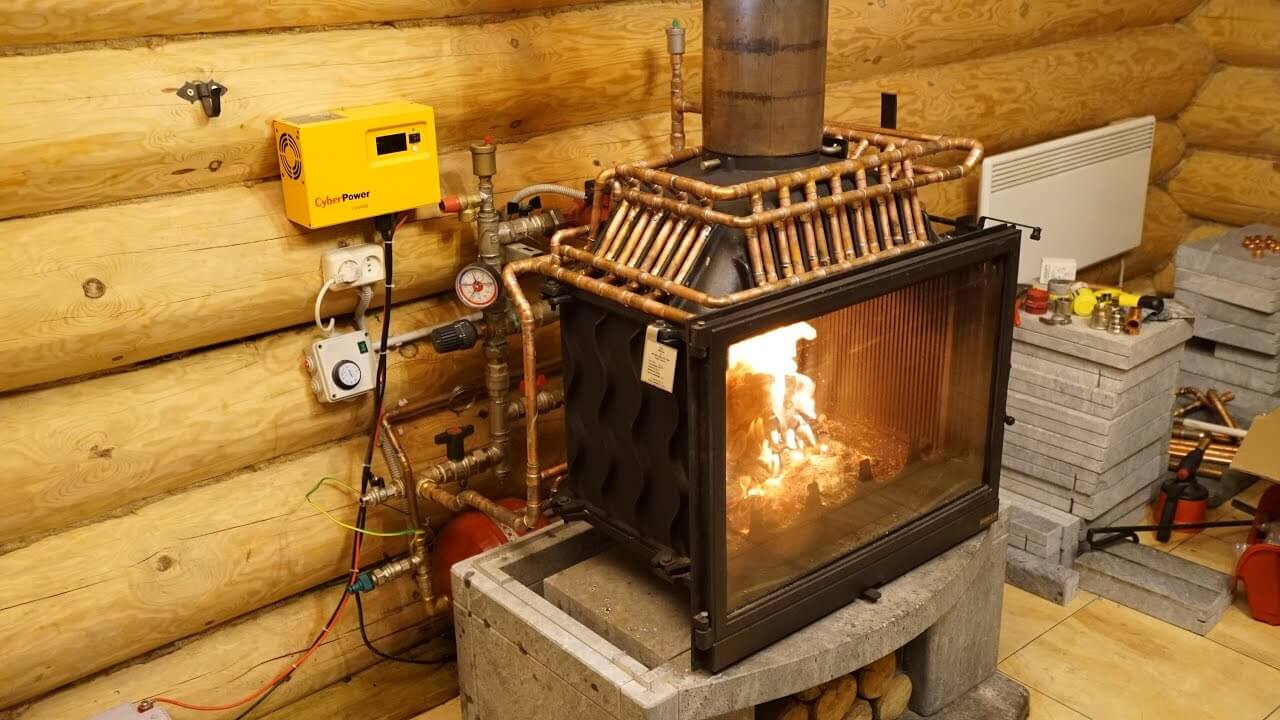

Медные теплообменники

Печь с медным теплообменником, конечно, работает в несколько раз эффективнее. Показатель пластичности материала дает возможность минимизировать его размеры, к примеру, скручивая в спирали. Кстати, сам размер теплообменника никоим образом не влияет на работоспособность прибора, ведь в данной конструкции наиважнейшим показателем является площадь отбора тепла. А, значит, чем больше витков спирали будет в приборе, тем больше площадь соприкосновения.

Изготовлен из меди

В настоящее время самодельный медный теплообменник может работать по-разному. Есть два пути нагреть теплоноситель:

  • Пропустить его по внутренним полостям, передавая тепловую энергию от внешнего источника. Так в основном работают все традиционные отопительные котлы и печи.
  • Пропустить теплоноситель по межтрубному пространству, а по внутренним полостям теплообменника пропустить энергоноситель, к примеру, насыщенный пар.

То есть, технология нагрева теплоносителя будет зависеть от того, какой источник тепла вами будет использован. Кстати, такие системы могут работать не только на нагрев, но и на охлаждение.

Стальной вариант

Стальные теплообменники для печи изготовить своими руками непросто. Для этого домашний мастер должен владеть навыками работы со сварочным аппаратом и другими слесарными инструментами (особенно болгаркой). Такое устройство требует основательного подхода. К примеру:

  • Для изготовления своими руками теплообменника требуется труба из жаропрочной стали с толщиною стенки не меньше 5 мм.
  • Проварить такую толщину и не оставить раковин или других дефектов может квалифицированный сварщик.
  • Необходимо подобрать конструкцию узла, чтобы она точно подходила к конструкции камеры сгорания котла. И не только по размерным показателям, но и по форме, и по точному и равномерному расположению деталей и частей. Здесь необходимы уже инженерные знания.
  • Необходимо разбираться в вопросах теплотехники. Небольшая ошибка может привести к тому, что теплообменник вроде бы находится в зоне отбора тепловой энергии, а ее оказывается недостаточно для обеспечения отопительной системы дома.

Способы монтажа системы комбинированного отопления

С возведением новой печи. Необходимость возведения нового прибора отопления дает возможность выбрать наиболее подходящую модель печи и теплообменник, а также разработать грамотную схему магистрального проекта.

Схема: устройство отопительной печи с водяным контуром

  • Установка теплообменника в готовую печь. Этот вариант осуществить сложнее всего. Прежде всего это связано с необходимостью правильно рассчитать размеры, по которым изготовить змеевик. После этого придется разобрать часть печи, установить регистр и, если тяга была нормальной, собрать все в прежнем порядке. Сделать это можно и своими руками, если есть некоторый опыт печника или хотя бы каменщика.
  • Монтаж заводской печи с готовым выводом на водяной контур. В продаже уже давно можно найти камины, буржуйки и печи с установленным водяным контуром. Остается только создать замкнутую систему, подсоединить трубы, радиаторы и необходимое оборудование.

Печь с водяным контуром для отопления дома: преимущества

Как уже было упомянуто, обычная печь не в состоянии обеспечить равномерный прогрев всех помещений в доме. В современных печах и каминах эту проблему частично решают, монтируя конвекционную камеру, к которой подключают систему воздуховодов. В результате поток тёплого воздуха от печи не предоставлен самому себе, а перемещается в ограниченном пространстве труб и регулируется задвижками, заслонками, решётками и прочими дополнительными устройствами.

Однако воздуховодные каналы громоздки, съедают полезное пространство, с увеличением их длины и количества поворотов возрастают теплопотери. Они нуждаются в наблюдении и обслуживании: периодической очистке от пыли, сажи и копоти. Сам воздух обладает низкой удельной теплоёмкостью, для передачи тепла в удалённое от печи помещение требуется принудительное нагнетание нагретых воздушных масс вентилятором. Поэтому вода, как теплоноситель, во многих отношениях предпочтительнее воздуха.
