Как построить печь длительного горения
Довольно многим владельцам домов с печным отоплением было бы интересно переделать свою кирпичную печь так, чтобы она работала в режиме длительного горения. Тем не менее, сделать это в домашних условиях не получится.
Дело в том, что для работы в таком режиме должна быть обеспечена герметичность топки, в которой будет собираться дым с большой концентрацией угарных газов. Нельзя допустить попадание этих газов в комнату. Вместе с тем, для тления нужно минимизировать приток воздуха, что возможно сделать с помощью дверки поддувала, но это очень неудобно.
В некоторой степени тления топлива можно добиться в русской или голландской печи. Однако это небезопасно, поэтому лучше все-таки остановить свой выбор на печи, которая долго сохраняет тепло. Как вариант, можно купить фабричную металлическую печь длительного горения, что, кстати, обойдется дешевле, чем сооружать по чертежам кирпичную печь для дома своими руками. Да и КПД у них будет не ниже.
Если же вы все-таки решились сооружать кирпичную печь самостоятельно, взвесьте все аргументы и определитесь с конструкцией. Затем нужно будет найти порядовку с описанием кладки и закупить расходный материал
Обратите внимание, что печные работы требуют определенных навыков.
Перед началом кладки печи необходимо залить мощный фундамент, причем его размеры должны превосходить тело печи на 10-15 см с каждой стороны. Можно использовать бетонный раствор с армирующей сеткой, бутовый камень или бетонные блоки. Помните, что печной фундамент не должен быть связан с основным фундаментом дома, иначе при межсезонных сдвигах грунта печь или дымоход может лопнуть.
Тело печи выкладывают из двух видов кирпичей – полнотелого и шамотного. Огнеупорный шамотный кирпич используется для кладки особенно горячих мест – топочной камеры и дымовых каналов. Для сцепления огнеупорных кирпичей используется раствор на основе шамотной глины или с добавлением шамотного порошка.
Обратите внимание, что для компенсации разницы в тепловом расширении между огнеупорным и керамическим кирпичом оставляют зазор в 5 мм.
Все фабричные детали – вьюшки, колосники, дверки, заслонки, варочную поверхность – нужно установить в предусмотренных схемой местах. Для прочности крепления дверцы в нее продевают прокаленную проволоку 30-40 см длины и замуровывают ее в кладке. Что касается колосников и чугунной плиты, то под них в кирпичах делают пазы с учетом зазоров до металла в 5 мм на температурное расширение и прокладку шнура или асбестовой ткани.
Последний элемент печи – это дымоход. Его можно сделать из керамического кирпича или приобрести готовый блочный дымоход. Фабричные изделия не только долговечны, но и устойчивы к конденсату с содержанием угольной кислоты, долго не засоряются и обеспечивают хорошую тягу.
Финишная отделка готовой печи производится по усмотрению хозяев. Можно использовать клинкер, керамическую плитку или отделочный камень. Это придаст печи законченный и привлекательный вид, а также защитит от влаги и пыли, что продлит срок ее службы.
От того, насколько ответственно и грамотно вы подойдете к выбору конструкции печи и ее изготовлению, будет зависеть не только ее долговечность, но и безопасность жильцов. Как бы то ни было, кирпичная печь на дровах всегда наполняет дом живым теплом и приносит уют и комфорт.
Печное отопление с теплоносителем
Очень удачной вариацией традиционного печного отопления считается система с водяным контуром. Она успешно сочетает в себе достоинства водяного и печного отопления, что позволяет ей равномерно и рационально распределять тепло по помещению. При этом такая система способна обогревать одновременно несколько комнат.
Устройство печи с водяным котлом
Печь, использующаяся в такой системе, работает по типу твердотопливного котла. Однако в отличие от него она нагревает не только теплоноситель, но и собственные стенки и дымовые каналы, которые так же участвуют в обогреве помещения. Таким образом печное отопление с водяным контуром обеспечивает передачу тепла к радиаторам только в процессе топки. Однако разогретая поверхность печи излучает тепло до полного остывания.
Схема работы печного отопления с водяным контуром — простая однотрубная система
Регистр: назначение и устройство
Основное конструктивное отличие печи для отопления с теплоносителем – наличие так называемого регистра или теплообменника или змеевика. Так называют деталь, установленную в топливнике, по которой циркулирует теплоноситель. Именно к ней подключается традиционная система водяного отопления.
Конструкция детали может быть самой разнообразной, главное, чтобы она обеспечивала максимальную из всех возможных температур находящегося в ней теплоносителя и не препятствовала постоянной и равномерной его циркуляции.
Форма регистра может быть различной и, скорее всего, его вам придется делать на заказ
Для изготовления регистра используется листовая сталь толщиной от 3 до 5 мм или металлические трубы. Большой популярностью пользуются теплообменники из листовой стали, которая достаточно проста в обработке. Кроме того такие изделия относительно легко очистить от продуктов сгорания. Основной недостаток – небольшая площадь нагрева, что их невыгодно отличает от регистров, выполненных из металлических труб. Чаще всего змеевики изготавливаются по заказу, под определенную модель и размеры печи. В некоторых случаях их даже можно сделать самостоятельно.
Расчет системы отопления дома
Расчёт систем отопления частного дома – самое первое, с чего начинается проектирование такой системы. Мы будем говорить с вами о системе воздушного отопления – именно такие системы проектирует и устанавливает наша компания как в частных домах, так и в коммерческих зданиях и производственных помещениях. Отопление воздухом имеет массу преимуществ по сравнению с традиционными системами водяного отопления – более подробно об этом вы можете прочитать здесь. |
Расчет системы – калькулятор онлайн
Для чего необходим предварительный расчет отопления в частном доме? Это требуется для выбора правильной мощности необходимого отопительного оборудования, позволяющей реализовать систему отопления, сбалансировано обеспечивающую теплом соответствующие помещения частного дома. Грамотный выбор оборудования и правильный расчёт мощности системы отопления частного дома позволят рационально компенсировать теплопотери от ограждающих конструкций и притока уличного воздуха на нужды вентиляции. Сами формулы для такого расчета достаточно сложны – поэтому мы предлагаем Вам воспользоваться онлайн расчетом (выше), или заполнив анкету (ниже) – в таком случае расчет произведет наш главный инженер, и эта услуга – совершенно бесплатная.
Как рассчитать отопление частного дома?
С чего начинается такой расчет? Во-первых, требуется определить максимальные теплопотери объекта (в нашем случае – это частный загородный дом) при наихудших погодных условиях (такой расчет ведется с учетом самой холодной пятидневки для данного региона). Рассчитывать систему отопления частного дома на коленке не получится – для этого используют специализированные формулы расчета и программы, позволяющие построить расчет на основе исходных данных о конструкции дома (стен, окон, кровли и т.д.). В результате полученных данных выбирается оборудование, полезная мощность которого должна быть больше или равна рассчитанному значению. В ходе расчёта системы отопления выбирается нужная модель канального воздухонагревателя (обычно это газовый воздухонагреватель, хотя мы можем использовать и другие типы обогревателей – водяной, электрический). Затем вычисляется максимальная производительность обогревателя по воздуху – иными словами, какой объем воздуха вентилятор данного оборудования нагнетает в единицу времени. Следует помнить, что производительность оборудования отличается в зависимости от предусмотренного режима его использования: так, например, при кондиционировании производительность больше, чем при отоплении. Поэтому если в перспективе планируется использовать кондиционер, то за исходное значение нужной производительности необходимо принимать расход воздуха именно в этом режиме – если же нет, то достаточно только значения в режиме отопления.
На следующем этапе расчёт систем воздушного отопления частного дома сводится к правильному определению конфигурации воздухораспределительной системы и расчёту сечений воздуховодов. Для наших систем мы используем бесфланцевые прямоугольные воздуховоды прямоугольного сечения – они просты в сборке, надежны и удобно располагаются в пространстве между конструктивными элементами дома. Поскольку воздушное отопление является низконапорной системой, то при ее построении необходимо учитывать определённые требования, например, минимизировать количество поворотов воздуховода – как магистрального, так и оконечных веток, идущих к решёткам. Статическое сопротивление трассы не должно превышать 100 Па. На основе производительности оборудования и конфигурации воздухораспределительной системы рассчитывается нужное сечение магистрального воздуховода. Количество оконечных веток определяется исходя из количества подающих решёток, необходимых для каждого конкретного помещения дома. В системе воздушного отопления дома обычно используются стандартные подающие решётки размером 250х100 мм с фиксированной пропускной способностью – она вычисляется с учетом минимальной скорости движения воздуха на выходе. Благодаря такой скорости в помещениях дома не ощущается движение воздуха, отсутствуют сквозняки и посторонний шум.
Конечная стоимость отопления частного дома рассчитывается после окончания этапа проектирования на основании спецификации с перечнем устанавливаемого оборудования и элементов системы воздухораспределения, а также дополнительных устройств контроля и автоматики. Чтобы произвести первоначальный расчет стоимости отопления, вы можете воспользоваться анкетой на расчет стоимости системы отопления ниже: |
онлайн-калькулятором
Преимущества и недостатки печного отопления
Обычная дровяная печь или камин нагревают помещение за счёт сочетания радиационного и конвекционного теплообмена. Прогревшиеся массивные стены печи излучают тепловую энергию, передавая её воздуху и предметам обстановки помещения. Холодный воздух постепенно замещается нагретым.
Печное отопление обладает рядом несомненных преимуществ:
- не требует подключения к электрическим и газовым коммуникациям. Топливо: дрова, уголь, брикеты из торфа – как правило, дешёвое и экологически чистое, его сжигание не наносит вреда окружающей среде;
- радиационный теплообмен является наиболее комфортным;

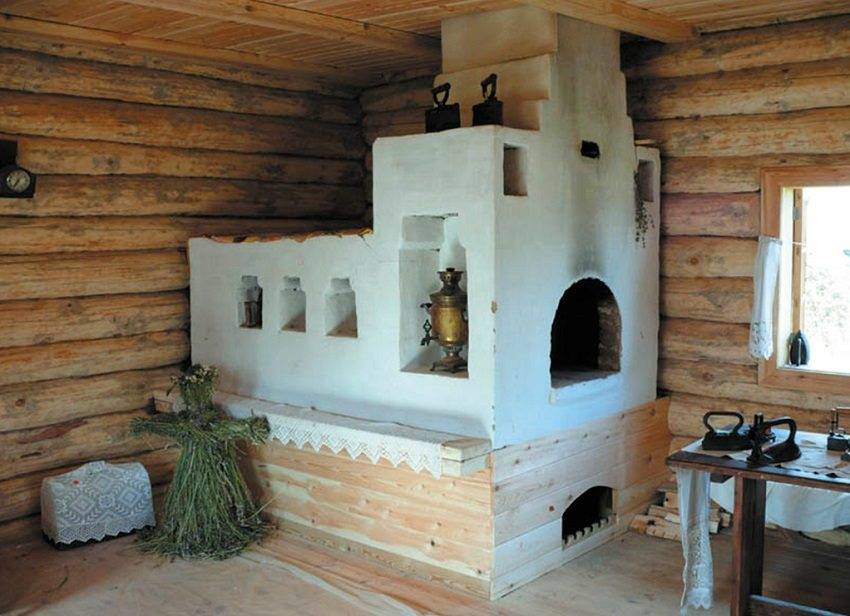

Русская печь обогревала дома многих поколений наших предков
- большинство печей для дома (длительного горения или обычных) многофункциональны, могут быть использованы не только для отопления, но и для нагрева воды и приготовления пищи (как внутри печи, так и на варочной поверхности);
- в жаркое время года массивная кирпичная печь для дома способствует кондиционированию помещения: за счёт того, что она всегда построена на отдельном фундаменте, излишек тепла выводится в землю;
- печь или камин создают особую атмосферу в доме и во многих случаях являются элементом, определяющим стиль интерьера.
Камин создает особую атмосферу в доме и задает стиль интерьера
Однако наряду с преимуществами печному отоплению присущи и недостатки:
- размеры — мощность отопительных печей для дома зависит от их габаритов;
- инерционность — традиционная печь для дома из кирпича требует очень много времени для разогрева и выхода в рабочий режим. Правда, современные чугунные печи для дома, печи-камины, буржуйки и булерьяны практически избавлены от этого недостатка;
- высокая теплопотеря из-за низкого КПД (коэффициент полезного действия) — большое количество тепловой энергии уходит через дымоход в атмосферу;
- невозможность обеспечить равномерный прогрев дома. Горячий воздух постепенно вытесняет холодный, но происходит это неравномерно — температура может быть слишком высокой рядом с печью и слишком низкой на расстоянии от неё;

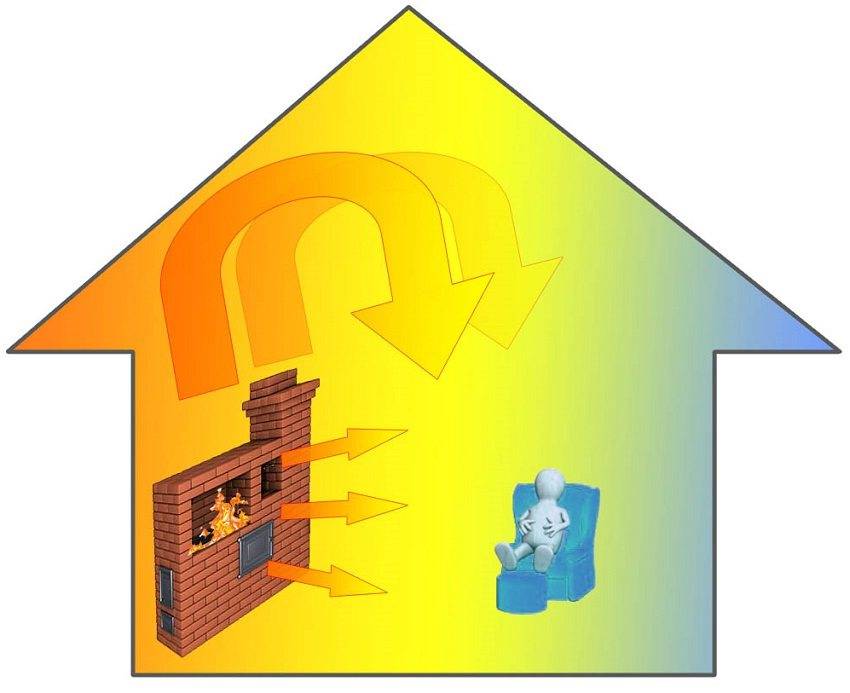

Принцип печного отопления — горячая печь излучает тепловую энергию в окружающее пространство (лучистый теплообмен), затем холодный воздух замещается нагретым (конвекционный теплообмен)
- необходимость постоянного обслуживания — печь требует закладывать дрова, чистить зольники от шлаков и дымоходы от сажи и мусора, поддерживать процесс горения, регулировать тягу;
- сложность управления — управлять процессом сгорания топлива в печи сложнее, чем в котлах;
- необходимость хорошей тяги — тяга нужна для интенсивного горения, а также для вывода угарных газов;
- пожароопасность — для обеспечения пожарной безопасности необходима изоляция дымоходов, особенно для печи в деревянном доме. Дополнительный фактор пожароопасности создается тем, что мгновенная остановка процесса горения в печи невозможна;
- необходимость постоянного пополнения и хранения запаса топлива, а также утилизации отходов: шлака и золы.
Для обеспечения работы печи требуется её постоянное обслуживание: закладка дров, чистка зольников и дымоходов, контроль за процессом горения, регулировка тяги
Печи колпакового типа на дровах
Данная конструкция кирпичных отопительных печей на дровах позволяет им прогреваться равномерно со всех сторон и оставаться теплыми довольно длительное время. Это самый современный тип дровяных печей из кирпича. Главное отличие такой печи состоит в отсутствии в ее конструкции длинных узких ходов, в которых может накапливаться сажа и зола, сужающая со временем просвет в дымовой трубе.
В колпаковых отопительных каменных печах из топливной камеры дым поднимается вверх и накапливается под куполом, где остается до остывания, после чего постепенно опускается вниз вдоль стен, передавая им тепло. Иногда в печи бывает несколько таких колпаков, чем и обусловлена ее высокая эффективность.
Преимущества конструкции таковы:
- малая стоимость возведения благодаря компактным размерам и небольшому количеству расходных материалов;
- разрешено полное остывание между протапливанием, что не влияет на высокую скорость прогрева печи и всех смежных комнат;
- конструкция препятствует образованию обратной тяги, так что не остынет даже с открытой вьюшкой;
- топить такую печку очень легко.
Особенности дровяных печей
Печи для обогрева помещений на дровах снижают затраты на обогрев жилья, когда нельзя подключиться к газопроводу.
Однако возведение такой печи сопровождается своими требованиями, о которых следует знать.
- Необходимо подготовить место, где будут уложены дрова. Ведь на зимний сезон может понадобиться несколько кубов древесины. Для хранения нужно выбрать закрытые от атмосферных осадков места.
- Печка для отопления дома дровами нуждается в постоянном уходе — надо чистить зольник, держать в чистоте дымоходы, не допуская скопления сажи.
- Топить печь дровами — это значит, надо время от времени закладывать новые порции топлива в топку. В автоматическом режиме топить не получится.
Но при всех этих особенностях нужно признать, что именно дрова являются выходом из положения при обогреве дачи или дома, когда нет газа. Приобретя загородный домик, можно поставить там печку, приобрести дрова и не беспокоиться о способе обогрева.
В дачных посёлках крайне редко бывает проложен газопровод. Он и не требуется, так как люди там не живут постоянно. Однако часто бывает, что жители городов перебираются на постоянное место жительства в дачные домики, особенно когда такие посёлки примыкают к городской черте. И тогда современные печи для отопления дома на дровах будут незаменимы.
Достаточно популярны печи от известного производителя отопительных печей и каминов Теплодар. Они отличаются качеством и надежностью. Широкий ассортимент отопительного оборудования позволяет подобрать оптимальный вариант для каждого отдельного случая.
Достоинства печного варианта обогрева:
- печное оборудование — одно из самых дешёвых;
- монтаж печей котлов для дома на дровах простой, сложным является лишь сооружение дымохода;
- если домик состоит из одной комнаты, то лучшего обогрева и не придумаешь;
- если правильно расположить печь, можно прогреть сразу несколько комнат;
- от печи на дровах в помещении очень хороший микроклимат, полезный для здоровья;
- есть возможность подобрать агрегат для водяного отопления.
Дополнительные критерии
Современные модели соответствуют всем правилам и нормам пожарной безопасности. Есть простые традиционные печи, они выполняют функции обогрева небольших помещений и приготовления на них еды. Но появился большой выбор сложных печей, оснащённых многими дополнительными полезными функциями.
Кроме размера, габарита и материала изготовления, есть масса других моментов, на которые стоит обратить внимание:
- актуальными бывают во многих случаях печи с варочной панелью;
- иногда требуется подключать водяной контур, если комнат много и площади большие;
- дизайн печи играет немаловажную роль;
- некоторые печи нужно ставить подальше от стены, другие модели, наоборот, пристенные;
- есть печи, которыми можно отопить сразу две комнаты, установив их в простенок;
- повышает теплоотдачу оребрение.
Нужно помнить о том, что все эти дополнительные факторы влияют на стоимость агрегата.
Печное отопление частного дома
Существует огромное множество вариантов печей. Вот только некоторые из них:
- чугунные печи для отопления;
- чугунные печи для отопления и приготовления пищи;
- чугунные печи по конструкции камина;
- кирпичные печи «Шведка»;
- кирпичные печи для отопления и варки еды;
- русские печи;
- каминные печи из кирпича;
- печи из кирпича «голландка».
Все эти виды имеют свои преимущества и недостатки. Каждая печка для отопления дома хороша по-своему. Ниже пример классической кирпичной печи.
Аккуратно сделанная печь отлично дополнит интерьер дома Источник zen.yandex.ru
Преимущества печного способа отопления
Для того чтобы понимать необходимость установки печи для отопления частного дома, надо знать ряд ее преимуществ:
- абсолютная автономность работы и независимость от внешних факторов, таких как отключение воды, газа или электричества;
- кирпичная кладка способна длительное время согревать помещение, даже если в топке уже погас огонь;
- одновременно с обогревом комнат, плиту можно использовать для готовки;
- экономичность в плане покупки топлива и необходимости оплачивать счета за общее снабжение газом, электричеством и водой, доступность дров, по сравнению с торфом или углем;
- отсутствие перегретого и пересушенного воздуха;
- просто приятная атмосфера в доме;
- простота эксплуатации: здесь не нужно высокотехнологичное электронное оборудование.
Плюс кирпичной печи – ее можно сконструировать по своим пожеланиям и предпочтениям Источник pinterest.com
Недостатки печного отопления
Наравне с преимуществами печи обладают и отрицательными качествами.
- Достаточно продолжительное время нагрева. Это происходит по той причине, что кирпичи требуют длительного времени для набора тепла.
- Теряется некоторое количество полезной площади, так как чем больше доме, тем крупнее придется установить печь.
- Большой вес. Если печь очень габаритная, то придется возводить под нее отдельный фундамент.
- Неравномерный разогрев всех помещений, то есть чем дальше комната находится от печи, тем больше времени уйдет на ее обогрев, теплый воздух доберется до нее в последнюю очередь.
Что учитывается при выборе
Выбрать, какая печь будет устанавливаться, не так просто. Печи бывают кирпичными и металлическими. Обычно в качестве металла используется чугун: он дольше всех держит тепло.
При выборе габаритов печи, ее формы, материала следует учитывать несколько факторов:
Количество отапливаемых комнат. Для одной или двух комнат достаточной небольшой металлической печи. Для более крупных домов с большим количеством комнат устанавливать следует кирпичную печь. Ее можно дополнить водяным контуром, который протягивается через все комнаты. Такой вариант позволяет увеличить КПД печки, а также более быстро и эффективно обогревать все помещения.
Пример расположения печи в небольшом одноэтажном доме Источник lestorg32.ru
- Габариты помещения. Логично предположить, что крупная кирпичная печка просто займет все пространство маленькой комнаты.
- Вид топлива, на котором будет работать будущая печь. Это может быть газ, дрова, торф, уголь. Нередко применяются комбинированные устройства, но у них своя конструкция и это надо учитывать.
В старину печи устанавливались по центру дома. Они выходили каждой стороной во все комнаты, обогревая каждую из них. Массивные печи остывают очень долго, поэтому, после растопки можно быть уверенным, что все комнаты будут обогреты. При монтаже потребуется дополнительно прорубить отверстие в крыше для вывода трубы. Вообще, закладывать место для печки следует еще на этапе строительства дома. Удачно выбранное место – это залог эффективного использования функционала печи, ведь она может не только обогревать, но и готовить.
При проектировании дома можно заложить месторасположение печи и спроектировать трубопровод для обогрева дальних комнат и нагрева воды Источник luchtepla.ru
Еще при выборе печки для дачного дома придется продумать такие моменты:
- где будет устанавливаться печка;
- каких размеров она будет;
- как будет выходить дымоход: через стену или через крышу;
- если печь кирпичная, то придется прорубить пол и подготавливать дополнительно фундамент под нее;
- обеспечить меры пожарной безопасности;
Устройство водяного отопления
Расширительный бачок закрытого типа в системе печного отопления с водяным контуром
Выбор печи и сооружение всей системы осуществляется еще на этапе планирования и возведения самого дома. Для большинства моделей требуется сооружение дополнительного фундамента. Отопление на основе печи с водяным контуром состоит из таких компонентов:
- печной конструкции;
- теплообменника (он располагается внутри топки или вокруг нее, а также в форме змеевика вокруг дымохода);
- контура с теплоносителем, радиаторов;
- расширительного бака, который лучше располагать на чердаке.
В отдельных случаях контур отопления оснащается циркуляционным насосом. Установка аккумулятора тепла позволит увеличить КПД печки.
Выбор труб
В печи трудно контролировать температуру воды, поэтому трубы выбирают металлические
Использование печи с водяным контуром для отопления дома предусматривает применение радиаторов и труб. Подходят не только чугунные или стальные элементы, но и металлопластиковые, полипропиленовые. Однако тут есть некоторые особенности. Так как для отопления используются дрова и присутствует открытое пламя, жидкость в змеевике может закипеть. В таких условиях металлопластиковые трубы не выдерживают длительное время. Лучше применять изделия из нержавеющей стали.
Еще одной причиной выбора металлических труб является то, что патрубки, которые выходят из печи, сильно разогреваются. В таких условиях пластиковые изделия расплавляются. Трубы, которые подсоединяются непосредственно к патрубкам, должны иметь диаметром 3 см. Для остальных элементов этот показатель составляет 2 см.
Выбор печки
Универсальная печь с варочной поверхностью и отопительным контуром
Выбрать отопительный прибор можно с учетом технических параметров и назначения устройства. По второму признаку устройства бывают:
- Для отопления. Вырабатываемая тепловая энергия идет только на обогрев помещений. В печи такого типа устанавливается бак-теплообменник.
- Для приготовления пищи и обогрева жилья. Конструкция аппарата предусматривает дополнительный отсек. Над топочной камерой расположена духовая. Теплообменник может располагаться по бокам топки. На небольших печках может присутствовать только конфорка.
Из технических характеристик учитывается площадь дома, используемое топливо и материал изготовления. Первый параметр предусматривает, что на каждые 10 кв.м. площади сооружения требуется 1-1,2 кВт энергии. При этом высота потолка 2,5-2,7 м.
В виде топлива применяется уголь, торф, пеллеты, дрова. Все они имеют различные характеристики: при сгорании одного и того же объема выделяется разное количество тепла. Также учитывается стоимость топлива и его доступность.
Для изготовления печи используются следующие материалы:
- Кирпич. Такой вариант имеет большой вес и габариты, поэтому требует дополнительного фундамента при обустройстве. Данная конструкция отдает тепло равномерно и долго. Для кладки печи-камина нужен специалист. Однако кирпичная кладка идеально вписывается в любой интерьер, создает особую атмосферу и уют.
- Чугун. Для этого материала характерен быстрый нагрев, но он тяжелый и более хрупкий, чем другие. Тут не требуется сооружение отдельного фундамента.
- Сталь. Представленный вариант пользуется популярностью, так как он легкий, долговечный. Теплоноситель в нем нагревается быстрее.
Теплообменник для топки
Теплообменник самодельный для кирпичной печи
Теплообменник – основной элемент печи, поэтому к выбору нужно подходить ответственно. Он может монтироваться в топку, но всегда существует риск утечки теплоносителя. Безопасным вариантом является монтаж теплообменника в колпак дымохода. Данный элемент имеет разную форму и материал изготовления:
- Из листовой стали. Его можно устанавливать прямо в топку. Толщина материала – 3-4 мм. К нему подводится 2 трубы. Верхняя должна подключаться в самой верхней точке обменника. Внутренний зазор этого элемента не должен быть меньше 3 см. В этом случае можно избежать закипания теплоносителя.
- Из труб. Элементы могут быть круглыми или прямоугольными. Трубу тоже разрешается устанавливать в топке. Все зависит от конструкции печи. Главным требованием является установка теплообменника так, чтобы он не загораживал дверцу, а закладка дров была свободной.
- Плоский регистр. Такой вариант чаще устанавливается в дымоходном канале. Теплообменник может прослужить долго, так как он не эксплуатируется в агрессивных условиях. Имеет большие размеры.
Правильный выбор теплообменника обеспечит максимальную производительность печки.
