Печи для бани с баком для воды: разновидности, преимущества, плюсы и минусы, а также видео-инструкция кладки кирпичной банной печки

Возведение банной печи из кирпича: последовательность работ

Пришло время кратко рассмотреть последовательность работ при возведении системы. Любой подобный агрегат является индивидуальным, так как строится по заранее составленному плану. Именно его следует продумать в первую очередь. Чаще всего конструкцию и габариты будущей печки учитывают еще в проекте самого банного помещения.

Если человек выбрал конструкцию и ее размеры, то можно начинать работу. Для этого самым первым делом заливают фундамент. Желательно также подумать о нем заранее, так как потом придется резать лаги и стропильные балки. Основание для печи должно быть прочным, многослойным, чтобы предотвращать уход тепла в пол, а также распространение сырости.

После этого подготавливают раствор. Обычно в качестве него выступает смесь глины и песка, так как цемент не переносит высокие температуры. Лучше всего использовать шамотную глину, замоченную на сутки. Песок для раствора желательно просеять. Этап работ предполагает выполнение порядовки, а затем печь должна просохнуть.

Монтажа и установка

Печи для бани с отдельной мойкой и парилкой известных марок обычно устанавливаются сотрудниками фирмы-производителя или по индивидуальной прилагающейся инструкции.

Но можно установить и собственными усилиями по следующему ориентировочному алгоритму и схеме:

Схема расположения печи и выносного бака:

3 разные схемы подключения элементов:

Баня размерами 4х5 м – отличный вариант для небольшого участка. При условии грамотного планирования, на упомянутой квадратуре можно обустроить комнату отдыха, парилку, помывочную и небольшие дополнительные помещения, если в их присутствии есть необходимость. При этом парную и помывочную рекомендуется делать в отдельных помещениях – так попросту удобнее для посетителей бани.

Красивая баня 4х5 м с раздельными моечной и парной

Ознакомившись с нижеизложенной информацией, вы узнаете об основных нормативных требованиях, предъявляемых к каждому помещению бани, получите рекомендации по планированию парилки, помывочной и других важных отделений, а также рассмотрите несколько наиболее удачных и популярных проектов бань 4х5 м с раздельными парилкой и мойкой.

Пример необычного оформления парной, отделенной от душевой

Пример необычного оформления парной

Видео инструкция: как сварить металлическую печь для бани своими руками

Расчет объема бака для банной печи

Объем бака с водой рассчитывают, принимая на одного человека от семи до десяти литров воды температурой не менее пятидесяти градусов. Так, если планируется одновременное посещение парной компанией 3-4 человека, следует выбирать бак объемом не менее 40 литров.

Как вычислить объем парной и топливника печи?

Мало измерить габариты комнаты. Нужно еще учесть материал поверхностей. Если в помещении есть окна, стеклянная дверь, поверхности из кафеля, кирпича, бетона, следует измерить их площадь. За каждый квадратный метр площади таких поверхностей прибавляйте полтора кубических метра к объему помещения, который будет учитываться при выборе размера печи. Минимальная мощность печи для бани – 8-10 кВт.

Печь для бани должна быть безопасной (как в плане пожаров, так и для здоровья человека – не вызывать ожогов при случайном прикосновении и исключать попадание дыма в помещение), температурный режим обязательно должен регулироваться, а габариты соответствовать объему помещения.

Добросталь Августа — 25 850 ₽

Печь банная Добросталь — Августа СТОУН стронг с панорамным стеклом

В настоящее время наблюдается на рынке тенденция модификации печей практически одного направления. Что требует покупатель? Внутренняя каменка, аккумулятор тепла, быстрый нагрев и длительный срок эксплуатации. Именно по такому пути пошли производители компании Добросталь.

Итак, хотя производитель не указывает мощность, будем принимать ее в пределах 14-16 кВт, на что указывает объем топки и заявленный КПД. С такой мощностью и КПД прогрев парилки в зимнее время без обшивки по стенам составит порядка 3 часов. За это время мы получим качественный прогрев внутренней каменки, наружных камней и возможность «поиграть» с режимами. Не стоит торопиться и прогревать помещение в ускоренных режимах. Есть риск получить ситуацию, когда уши трещат, а ноги в инее. После выхода на режим банная печь выдаст хороший результат даже для приближенных к званию «искушенные банщики».

В модели используется конструкционная сталь с толщиной до 8 мм в местах высокой тепловой нагрузки. Заявленный срок службы в 20 лет принимается с рядом оговорок: не перегревать, не поливать водой, умеренная эксплуатация. Но даже 10 лет — это уже очень хорошо и потраченные деньги полностью окупятся полученным удовольствием.

Технические характеристики Добросталь Императрица Августа СТОУН стронг
ХарактеристикиЗначение
Мощность печи, кВт14-16
Объем парильного помещения, м³10-22
Масса изделия, кг55
Габариты (ШхГхВ), мм470х654х840
Масса закладываемых камней, кг70
Максимальная длина дров, мм300
Материал изготовленияКонструкционная сталь

Здесь мы опять сталкиваемся с «коротышами». Дрова длиной всего 30 мм, но производителем гарантируется хороший съём тепла с каждого полена. Даже продвигается лозунг «Хватит топить шпалами».

Банная печь очень неплохая по исполнению, реализованы основные запросы потребителей, а критические замечания всегда принимаются во внимание и исправляются в следующих модификациях. Преимущества печей от производителя Добросталь:

Преимущества печей от производителя Добросталь:

Выбор банной печи – рассматриваем технические характеристики

С размерами печи мы разобрались, теперь перейдем к ее техническим характеристикам.

Варианты топки

Есть два вида топки – стандартная и удлиненная. Последний вид печи в последнее время стал более популярным, потому что это удобно и практично. Удлиненная топка монтируется в смежном с парной помещении, обычно в предбанник. Она позволяет отапливать все комнаты сразу, и потом, подкидывать дрова в топку из предбанника намного проще, чем каждый раз заходить в парную.

Принцип работы

Здесь выделяют два вида – традиционные печи и топки длительного горения.

  • Классические топки представляют собой традиционную печь, которая нуждается в постоянном обслуживании – подкидывании дров, регулирование подачи воздуха. Помещение парной прогревается быстро, но также и остывает.
  • Печи длительного горения произведены, из стали или чугуна, имеют два отсека топки и два режима работы. Чтобы быстро нагреть помещение, нужно открыть поддувало и шибер, для поддержания достигнутой температуры на одном уровне – ограничить подачу воздуха. Механизм работы во втором режиме достаточно прост – в топку закладывают большое количество дров, при отсутствии кислорода они не горят, а тлеют. Одной закладки топлива хватает, чтобы поддержать комфортную температуру в течение нескольких часов.

Бак для нагрева воды

Емкости встраиваются в саму печь или выносятся в предбанник. Первый вариант рассчитан для обслуживания только двух-трех человек, второй – для большего количества посетителей. Встроенная емкость устанавливается на дымоходную трубу или выносится в другое помещение. В последнем случае между баком для воды и печью с помощью труб делают теплообменник, благодаря которому осуществляется нагрев. Преимуществом выносных емкостей является возможность использования горячей воды из нее как для обычного крана, так и для душа, что очень удобно.

Тип нагрева воздуха – воздушный или водяной

Печи со встроенными баками для воды могут прогревать воздух за счет постоянного круговорота холодных и горячих воздушных потоков, т.е. конвекции. Благодаря этой системе создается сухой, легкий пар. В помещениях бани, оборудованных теплообменниками и выносными емкостями, воздух прогревается за счет труб, по которым постоянно циркулирует горячая вода.

Тип каменки

От вида каменки во многом зависит, какой пар будет в вашей парной. В основе выбора лежат ваши индивидуальные предпочтения и приоритеты.

  • Каменка закрытого типа – способна нагревать камни в изолированном пространстве до температуры от 350 до 500 градусов. Именно в таких условиях возможно образование «легкого пара», которым славятся истинные русские бани.

  • Каменка открытого типа – представляет собой металлический ящик, не имеющий крышки. В него кладутся камни, которые нагреваются от печи до максимальной температуры 250 градусов. Полученный пар бывает, как правило, «влажным».

Фото с сайта Stroy-Banya

Полезно знать

Если хотите создать в вашей парилке атмосферу настоящей русской бани, отличительным признаком которой является легкий пар, останавливайте свой выбор на дровяной печи с закрытой каменкой.

Материал, из которого произведена печь

Какую печь лучше поставить в баню – кирпичную, чугунную или металлическую? Большинство отдает предпочтение последнему варианту. Это оборудование выполнено из нержавеющей, хромированной и пожаробезопасной стали. Чугунные печи себя тоже хорошо зарекомендовали, однако в продаже их увидеть достаточно сложно.

Кирпичные – самые характерные для русской бани. Но их установка требует соблюдения особых условий. Во-первых, нужно найти хорошего банного печника, что очень сложно, так как эта профессия стала очень редкой. Для кирпичной печи необходимо отстроить специальный фундамент, она требует большого помещения, потребляют много дров. Учитывая все эти особенности и сложности в установке и эксплуатации кирпичной печи для бани, выбор останавливают в основном на металлических.

Преимущества и недостатки каменки для бани из кирпича

Большинство людей в качестве отопительной банной системы используют каменные элементы, и это не просто так. Такие конструкции обладают рядом преимуществ:

  • Энергонезависимость. Если в доме нет газа или электричества, то каменка станет оптимальным решением для отопления бани.
  • Комфорт. Печка производит мягкий теплый пар, который греет, а не обжигает.
  • Теплоемкость. Способность сохранять тепло продолжительное время.
  • Экономичность. Требует не так много топлива, чтобы обогреть все помещение. Может работать на дровах.
  • Пожаробезопасность. Конструкция, выполненная по всем нормам пожарной безопасности, практически никогда не становится источником возгораний.
  • Внешний вид. Каждый человек может привнести в дизайн или оформление что-то свое.

Недостатки также имеются. Среди них:

  • Требовательность в уходе.
  • Сложность возведения.
  • Размеры.
  • Время растопки.
  • Высокая стоимость всего проекта.

Выбор размера банной печки

Чтобы банная печь-каменка оптимально прогревала воздух в парном помещении, необходимо предельно точно произвести расчеты габаритов конструкции. Аксиомой при самостоятельном обустройстве бани является учет следующих наиболее важных параметров:

  • топочное отверстие в соотношении 1:50 или 1:70 к площади помещения;
  • глубина топки в соотношении 1:2 или 2:3;
  • пропорция топочной камеры к дымоходному сечению — 1:10.

Каменка может иметь угловую установку, монтаж у торцевой или внутренней стены, поэтому размеры конструкции могут варьироваться.

Площадь помещения

Общая печная поверхность в помещениях разного типа

С одним углом

Без углов

С двумя углами

8 м2

5,85 м2

3,74 м2

6,10 м2

10 м2

7,20 м2

4,50 м2

7,80 м2

15 м2

10,20 м2

6,90 м2

11,70 м2

20 м2

13,80 м2

9,60 м2

15,60 м2

30 м2

20,70 м2

13,80 м2

23,40 м2

Порядовка печи для бани

Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Печи непрерывного действия можно топить во время того, как в парилке находятся люди – они сконструированы таким образом, что продукты горения не попадают в помещение.

Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

Печь Анатолия Заболотнего непрерывного действия

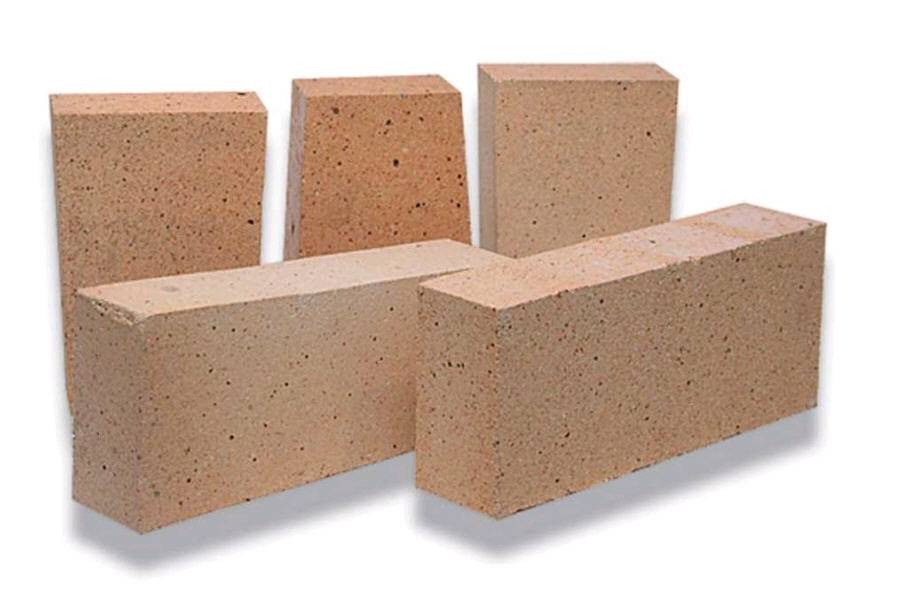

Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800оС, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала. Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.

Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м  заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.

Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны).  Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.

В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок.  8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.

В 10-м  дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.

В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м  добавляются две металлические перемычки над основной шахтой.

В 17-м  снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда.  Следующие два  без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.

21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

Безопасная эксплуатация

Мы уже упоминали об опасности опрокинуть на себя установленный на дымоходе бак, если его не закрепить дополнительно.

Не менее важно соблюдать следующее правило эксплуатации системы нагрева воды:

ВАЖНО! Проверяйте наличие воды в системе перед тем, как начать топить печь. По крайней мере в этом случае вы можете рассчитывать на более продолжительную эксплуатацию оборудования

В зимнее время особенно актуальным становится правило о сливе воды в системе:

ОПАСНОСТЬ! Сливайте воду перед уходом, чтобы она не промерзла и не разорвала трубы.

Ну и не стоит пренебрегать следующим советом:

СОВЕТ! Стыки и соединения — самые ненадежные места любых конструкций, поэтому они требуют хорошей изоляции и постоянного внимания в дальнейшем.

Боритесь с тяжелым паром, заливая неполный бак, чтобы потом можно было долить холодной воды и ликвидировать пар.

Виды

В зависимости от расположения бака относительно печи, они делятся на следующие подвиды:

С наставным баком

Дровяная печь Жара-Малютка 700ПУ. Фото Добросталь

Наиболее древний способ нагрева: печь делалась таким образом, чтобы на ее верхней поверхности оставалось свободное место или даже делалось специальное углубление под емкость с водой.

Вода хорошо прогревалась, располагаясь в емкости непосредственно над топкой. А каменка при этом находилась по соседству с ней.

Сегодня в вашем распоряжении множество моделей печей, позволяющих при необходимости устанавливать верхний бак, который, кстати, чаще всего можно приобрести у производителя одновременно с печкой.

В качестве примера можно назвать печь «Жара-Малютка» 700ПУ. Она комплектуется наставным баком для воды на 50 литров (есть вариант 30 литров).

С навесным или приставным

Банная печь с баком для воды — навесная разновидность бака

Расположение в данном случае одинаковое, а крепление может быть разным. Такой резервуар получает тепло от боковой стенки печи. При этом производители предоставляют владельцу решать, с какой именно стороны печки будет располагаться резервуар для воды — это существенно для бань с небольшим пространством парилки.

Боковой бак можно либо повесить на специальных крючках, либо же просто приставить на приступочку — теплообмен будет идти в любом случае, но не шибко.

Пример — печи «Ермак», которые предполагают возможную комплектацию баками навесными.

Со встроенным

Сложно вынести такие резервуары в отдельную разновидность, потому что на практике это все тот же расположенная сбоку емкость, только без возможности ее удаления. Некоторые производители продолжают делать подобные конструкции. В качестве примера приведем печь «Сибирь», которую делает НМК.

Печь в баню с баком для воды Kastor — встроенный бак

С выносными

Независимо от того, в какое именно помещение будет вынесен резервуар для горячей воды, конструкция будет одна и та же. Если все предыдущие баки так или иначе соприкасались непосредственно с печью, то эта разновидность находится на значительном удалении, поэтому нагрев производится с помощью теплообменника.

О разновидностях теплообменников вы можете прочитать на нашем сайте в посвященной им статье.

Чаще всего выносные баки используются для того, чтобы не только снабдить моечную горячей водой, но и обогреть помещение, в котором расположен бак. А вариантов, кстати, несколько:

  • одни предпочитают выносить бак в моечную;
  • другие ставят его в предбаннике;
  • третьи оставляют в парилке;
  • четвертые выносят на чердак.

Если первые три мало чем отличаются друг от друга, то последний вариант имеет функциональную значимость. Вы наверняка знаете, что для гравитационного напора нужно поднять резервуар с водой как можно выше. Если просто повесить бак на стену, вряд ли вы сможете помыться под душем. А вот если поднять бак на чердак, то привычное для горожанина мытье в душе становится вполне возможным.

СОВЕТ! Теплопотери не изолированного бака на чердаке будут чересчур велики. Поэтому обычно такой бак обкладывают тем или иным теплоизолятором, можно даже с фольгой.

Примеров выносных баков весьма многочисленны. Они есть практически у каждого производителя вместе с теплообменниками.

Печи для бани на дровах с баком — выносная разновидность резервуара.

С баком на дымоходе

Печка для бани с баком на дымоходе.

Выше мы уже упоминали достоинство подобных баков. Теперь пришло время внести ясность по поводу их конструкции. Дело в том, что у вас всегда есть выбор: крепить к дымоходной трубе полноценный резервуар на десятки литров или небольшой по объему на 5-10 литров, который будет выполнять функцию теплообменника, то есть передавать тепло дальше, к большому резервуару.

Оба варианта повышают КПД печи, но какие-то теплопотери при передаче к удаленному резервуару все-таки будут.

Печь для бани своими руками из кирпича

Кладка банной печи — сложная и кропотливая работа с кучей тонкостей, которые приходят с опытом. В помощь неопытным печникам есть порядовки печей — планы, на которых показан ряд за рядом процесс кладки. По таким планам вполне можно сделать кирпичную печь для бани своими руками.

О колпаковых печах Кузнецова читайте тут.

Например, вот простая небольшая печь с открытой каменкой. Ее размеры всего 102х62 см, парилку может обогреть небольшую — до 9 м3, есть бак для нагрева воды. Он расположен отдельно — используется очень интересная система подогрева воды — открытый сифон: в бак для воды под небольшим углом вваривается труба, запаянная на конце. Ее располагают над открытым огнем в топке. В трубе вода закипает, поднимается в бак, на ее место поступает холодная.

Небольшая простая печь для бани с открытой каменкой

Порядовка банной печи с открытой каменкой

Для кладки используется только красный кирпич без шамота, потому служить долго она не будет, раз в год-два нужно будет подмазывать швы. Камни лежат на металлическом листе или чугунной плите (что поставите) и нагреваются по мере нагрева металла (чугуна). Если вам нужен недорогой, малогабаритный вариант кирпичной каменки — это он.

Небольшая простая печь для бани с открытой каменкой

Порядовка банной печи с открытой каменкой

Гораздо более сложная печь с закрытой каменкой представлена в видео. Она интересна тем, что резервуар для камней не металлический, как мы привыкли, а сложен из шамотного кирпича. Вообще, конструкция любопытная. Ее порядовка последовательно разложена, продемонстрирована и довольно подробно прокомментирована автором в видео.

Порядовка этой печи продемонстрирована в видео

После выполнения кладки необходимо оставить печь для просушки на 10 дней, не допускать сквозняка. Только после истечения этого промежутка времени можно протопить печь.

Как сделать отопительно-варочную печь читайте тут.

Инструкция по изготовлению с порядовками

Изготовить печь из кирпича для бани с закрытой или открытой каменкой несложно. Нужно выбрать материал и узнать весь процесс работы.

Кладка пеки-каменки открытого типа

Когда бетонная основа полностью готова можно приступать к дальнейшим работам. Ниже представлены основные строительные работы по кладке печи каменка для бани своими руками из кирпича и схема действий.

Порядовка кирпичной печи для бани своими руками с открытой каменкой можно увидеть на фото ниже:

Фото-инструкция кладки открытой печи-каменки для бани:

Порядовка закрытой печи-каменки для бани

Описание кладки закрытой печи-каменки для бани:

  • Первый ряд должен быть идеально ровным. Далее по его кирпичам с помощью отвеса проверяется вертикаль стенок.
  • Изготовливается зольник. Он нужен для отходов, которые остаются в процессе горения топлива.
  • На уровне третьего ряда выполняется крепление поддувала с помощью стальной полоски. Обычно он регулирует процесс горения: если открыть задвижку пламя начинает гореть интенсивнее.
  • Поверх пятого ряда укладываются стальные уголки для колосника.
  • После этого приступают к кладке топки.
  • В шестом ряду топка выкладывается шамотным кирпичом. Высота топки обычно составляет 25 см, а ширина немного больше – 30. Поверх укладывается решетка колосника.
  • Далее площадь топки постепенно расширяется. Внешняя кладка огнеупорным кирпичом суживается.
  • Нужно создать отверстия для вторичной подачи воздуха. Для этого боковые кирпичи вырезаются зубцами.
  • Продолжается укладывание внешнего кирпича.
  • Дверки топки перекрываются.
  • Устанавливается перегородка для дымохода.
  • Монтируется бак для воды.
  • На уровне пятнадцатого ряда топку сверху закрывают плитой из прочного материала, на который будут укладываться камни.
  • Осуществляется кладка отсека куда будут укладываться камни, оно должно быть довольно большого размера.
  • Дымоотвод выкладывают из шамотного кирпича и постепенно сужают к верху. Устанавливается заслонка. Дымоход можно установить через крышу или стену. Для этого в местах его прохождения нужно положить слой теплоизоляции. Дымовая труба в процессе эксплуатации может запылиться осадками от топлива. Для предотвращения этого можно сделать жестяную защиту в виде колпака.

После установки необходимо хорошо просушить устройство. Все дверцы нужно открыть и в таком состоянии оставить изделие проветриваться на несколько дней, а лучше на неделю.

Нельзя сразу пользоваться тепловым устройством в полной мере. Необходимо убрать всю влагу. Для этого несколько дней протопите печь небольшими поленьями по несколько минут. Если на заслонке не будет оставаться влажных капель – прибор готов к эксплуатации.

Кладка фундамента

Поскольку вес печи-каменки из кирпича превышает полтонны, то фундамент для неё надо делать соответствующий.

Размечаем на грунте будущий участок бетонного основания (он должен быть на полкирпича больше размеров печи). Глубина его закладки должна быть ниже фактического уровня промерзания грунта.

Фундамент под «каменку» должен располагаться от фундамента банного строения, не менее чем на 10 см, и не должен (даже частично) быть с ним перевязан. Зазор между ними в дальнейшем заполняем сухим песком и хорошо утрамбовываем.

Если стены и простенки бани возведены из горючего материала – надо обезопасить участок. Проём для топки и часть находящейся за ней стены, зашейте асбест-картоном, а поверх него разместите лист металла, толщиной не менее 4 мм. Минимальное расстояние до стен, не защищённых асбестом и железным листом, должно составлять 350 мм, а защищённых, порядка 200 мм.

О растворе для фундамента

Можно делать закладку на известковом, цементном или комбинированном растворе.

  • Известковый (пропорции): 1 часть гашеная известь/2 части просеянный песок;
  • Цементный (пропорции): 1 часть цемента/2 части просеянный песок;
  • Комбинированный (известково-цементный): 1 часть цемента/6 частей гашеная известь/просеянный песок в зависимости от марки цемента и жирности извести.
  1. Дно засыпьте чистым (без примесей мусора) песком на ≈ 15 см. Слегка пропитайте его водой и хорошо утрамбуйте;
  2. Поверх насыпьте щебень или битый кирпич на ≈ 20 см и плотно утрамбуйте;
  3. По стенкам вырытого котлована поставьте опалубку так, чтобы она была примерно на 5 см выше уровня грунта.
  4. Выстелите котлован рубероидом или гидроизоляционной плёнкой, так, чтобы она заходила внахлёст на 10-15 см и выходила за края опалубки на 5-10 см;
  5. На дно уложите армированный каркас. Он должен быть металлическим (не полимерным). Обычно пруток не меньше ø 12 мм, с квадратной ячейкой в 10 см;
  6. Залейте бетонным раствором и проткните стяжку несколько раз металлическим прутом (чтобы исключить образование скрытых воздушных полостей), аккуратно разровняйте правилом и проверьте равномерность горизонтального уровня. При необходимости – «выгоняйте» раствором.
  7. Бетон накройте любой плёнкой и периодически увлажняйте, чтобы не было растрескивания от пересыхания;
  8. После того как бетон схватится (≈3-5 дней), демонтируйте опалубку, а края стяжки хорошо замажьте битумной мастикой (гудроном). После её застывания, промежуток между фундаментом и грунтом засыпьте чистым песком и утрамбуйте;
  9. Осталось сделать гидроизоляцию. Для этого используем рубероид. Его расстилают в два слоя, причём второй слой надо уложить с перпендикулярным рисунком полос по отношению к первому. Куски рубероида должны быть внахлёст не менее 10 см и выходить за границы фундамента, на 5 см.

Фундаментные работы внутри помещения – всегда грязный процесс. Поэтому застелите банный пол п/э плёнкой. И лучше армированной. Она прочная и точно выдержит до окончания работ.

Обратите внимание на фото – это неправильный фундамент. Не знаю, как он устроен внутри, но то, что печной фундамент перевязан с основным – недопустимо. «Общая конструкция» сулит проблемы с прочностью и долговечность

«Общая конструкция» сулит проблемы с прочностью и долговечность.

Что важно учесть при выборе правильной модели

Есть несколько факторов, от которых зависит интенсивность прогрева помещения и качество пара в парилке. Именно на них стоит ориентироваться при поиске правильной печки:

Мощность. Это главный критерий выбора любого отопительного прибора. Мощность должна быть достаточной для хорошего прогрева, но не чрезмерной, чтобы не создавать лишних проблем. При расчете ориентируются на объем помещения. Для нагрева 1 м.куб. требуется 1 кВт мощности.

Вид топлива. Необходимо выбирать такое топливо, которое всегда доступно в местности, где расположена баня. В идеале оно должно быть еще и дешевым. В газифицированных районах с этим нет проблем, но все же многие владельцы бань выбирают твердотопливные модели. Это дань традиции. Можно купить конструкцию, которая будет рассчитана одновременно на газ и дрова.

Способ установки. От расположения печки зависит тип ее растопки – изнутри или снаружи парилки. Модель с обычным топочным каналом подойдет, если растапливать будут из парилки. Если же планируется растопка из предбанника или комнаты отдыха, то лучше выбрать конструкцию с удлиненным топочным каналом.

Дизайн. Модель должна быть удобной в эксплуатации и вписываться в общую стилистику оформления бани. Внешний вид печки нельзя отнести к определяющим факторам выбора, но все-таки он важен, т.к. любому владельцу бани хочется оборудовать для себя уютное место отдыха и релакса.

Объем и тип водяного бака. Перед покупкой следует рассчитать желаемый объем резервуара для воды и место его расположения относительно печи. Для каждого конкретного помещения следует выбирать модель, ориентируясь на планировку. В некоторых случаях наилучшим решением будет приобретение печки со встроенным теплообменником.

Схема конструкции печи со встроенным баком

Каким может быть резервуар для воды

При покупке банной печи с баком для воды обращают внимание на его расположение и способ подключения. Различают такие основные виды резервуаров:. Навесной

Расположен на корпусе модели, нагревается по мере прогрева стенок печки. Есть и дополнительная выгода: за счет резервуара увеличивается площадь нагреваемой поверхности. Это самый простой вариант в плане монтажа, однако организовать душ с таким баком не получится, а вода греется слишком быстро

Навесной. Расположен на корпусе модели, нагревается по мере прогрева стенок печки. Есть и дополнительная выгода: за счет резервуара увеличивается площадь нагреваемой поверхности. Это самый простой вариант в плане монтажа, однако организовать душ с таким баком не получится, а вода греется слишком быстро.

Наставной. Резервуар с водой может быть установлен прямо на топочной камере. Это далеко не всегда удобно. Вода может нагреваться гораздо раньше, чем воздух в помещении. Кроме того, материал бака может быстро прогореть, а швы разойтись.

На трубе дымохода. Бак такого типа по внешнему виду напоминает самовар, поэтому конструкции нередко называют самоварными. Резервуар крепят на трубе, а вода в нем прогревается с помощью горячих газов, поднимающихся вверх. Это позволяет более рационально использовать топливо. По форме резервуары бывают квадратными или круглыми. Зачастую их размещают так, чтобы они служили проходным узлом на кровлю.

Выносной. Идеальный вариант для бань, где печь стоит в парилке, а бак следует расположить в моечной. Вода нагревается с помощью встроенного теплообменника. Благодаря особенностям конструкции такого резервуара исключена ситуация, когда вода уже закипает, а помещение еще недостаточно прогрелось. К минусам стоит отнести дороговизну и сложность монтажа по сравнению с другими видами баков.

Модель «Варвара» с навесным баком

Конструкции печей для бани: общие моменты и различия для разных типов

Итак, что такое печка? Это костер, разведенный внутри емкости. Но горение — это реакция окисления топлива, следовательно, оно не может происходить без кислорода. Поэтому печью мы назовем ту емкость, через которую, по крайне мере временно, при открытых заслонках, движется проточный воздух.

Тяга

Это движение называется «тягой», и оно происходит при наличии входного и выходного отверстий.

Конечно, такое определение страдает неполнотой, ведь оно не распространяется на электрокаменки. В них нагрев происходит за счет прохождения тока через материал с высоким сопротивлением. При этом выделяется теплота.

Но вернемся к печам, где выделение тепла происходит за счет химической реакции. Искусство печника и состоит в том, чтобы умело варьировать количество поступающего воздуха, количество дров в закладке, чтобы добиться их равномерного горения и максимально полного сгорания.

Что будет, если горение еще продолжается, а воздух перекрыт? Вместо диоксида углерода начнет образовываться опасный монооксид — угарный газ. Но зачем перекрывать трубу, если это столь опасно? — Тягу перекрывают, чтобы не выстуживать печку, когда дрова прогорели, потому что вместе с воздухом в трубу улетает и тепло.

Итак, мы знаем о роли воздуха. Давайте посмотрим схему простейшей печи с тягой. Что в ней должно непременно наличествовать? Три вещи:

  • приточное отверстие (поддувало или дверка топки);
  • топливник (он же — топка);
  • выходное отверстие (дымоход).

Первое деление печек можно провести по наличию или отсутствию поддувала: без него они называются «печами с глухим подом». В этом случае воздух подается через открытую дверцу топки. Вот как выглядит в разрезе та и другая:

Каменка

что есть у всех банных печеккаменкааккумуляторовсоздание легкого пара

Существует две классификации каменок по разным признакам: одна учитывает контакт с огнем в топке, вторая — контакт с воздухом.

Если между топкой и каменкой есть щели, сквозь которые языки пламени лижут камни, то это проточная каменка.

Если преграда глухая, то и каменка называется глухой.

Когда емкость с камнями находится внутри печи, то это закрытая каменка.

А если камни на виду — открытая.

В этой связи печи классифицируются так:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
