Печь на отработке своими руками

Принцип работы котлов на отработке

Самодельный котёл на отработанном масле может работать по одной из двух схем:

• С горением топлива в одной ёмкости и его дожиганием во второй – своеобразная пиролизная схема;
• С воспламенением подогретого и испарённого топлива – крайне эффективная схема.

Если поджечь отработанное масло в какой-либо ёмкости, оно будет гореть жёлтым, слегка коптящим пламенем. Даже если отобрать получаемое тепло в отопительную систему, его будет недостаточно для обогрева помещений. К тому же в продуктах сгорания мы найдём кучу недогоревших и токсичных компонентов. Поэтому главная задача отопительного котла на жидком топливе заключается в обеспечении оптимальных условий сгорания отработанного масла. Полученное тепло отправляется в водяной контур.

Первая схема используется в самых простых печах, наподобие вот этой:

Горение при такой схеме осуществляется с забором воздуха через регулировочную заслонку.

Здесь мы видим бак с топливом и регулировочной заслонкой, дожигатель и вторичную камеру. В дожигатель, через ряды боковых отверстий, подаётся вторичный воздух. Отработанное масло заливается в бак, поверх него наливается немного керосина, после чего производится розжиг.

Пламя в дожигателе будет сначала жёлтым, так как печь холодная. По мере прогрева оно приобретёт бело-розовый оттенок, появится гудение, характерное для мощного потока пламени. Это значит, что агрегат вышел на рабочий режим. Увеличив размер верхней камеры и дополнив её трубчатым теплообменником, мы получим простую печь на отработке с водяным контуром.

Для рассмотрения второй схемы водогрейного котла на отработанном масле мы возьмём следующую схему:

Схема и принцип действия водогрейного котла на отработанном масле

Это не совсем то, что нам нужно, но принцип тот же. Представленный на рисунке агрегат включает в себя несколько важных узлов. Первый узел – это топливный бак, который обеспечивает подачу отработанного масла в котёл. Подача должна быть капельной. Отработка поступает в чашу, в которой разжигается пламя. По мере прогрева конструкции масло начинает поступать в чашу уже горячим, температура его горения возрастает.

Горение осуществляется во внутреннем объёме печи, ограниченном металлическим цилиндром. Это наша камера сгорания – сверху в неё поступает воздух, в верхней боковой части располагается отвод под дымоход. На представленном чертеже изображён агрегат с поддувом, что делает его работу более эффективной. Водяной рубашки здесь нет, но есть вентилятор обдува, который обдувает воздухом внутренний цилиндр с камерой сгорания. Горячий воздух можно отправить через воздуховоды в обогреваемые помещения.

При использовании воздуховодов их необходимо тщательно утеплить, чтобы снизить потери тепла.

Организовать отопление на отработанном масле своими руками поможет водяной контур. Для этого убираем из чертежа вентилятор обдува и сопло отдачи горячего воздуха, никаких отверстий на их месте не будет. Вместо этого привариваем к цилиндру с камерой сгорания змеевик, играющий роль теплообменника. Его можно сделать из трубы подходящего диаметры. Концы трубы выводятся наружу – к ним подключается контур отопления.

Таким образом, мы сделали отличную печь на отработанном масле с водяным контуром. Осталось поработать над увеличением эффективности. Для этого мы можем обернуть дымоходную трубу дополнительным теплообменником и соединить его с основным. Теперь оборачиваем наш водогрейный отопительный котёл в теплоизоляцию, после чего облачаем его в дополнительный корпус – это поможет снизить тепловые потери.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива — пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном — сплошные минусы:

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло — отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

Реальный недостаток капельной печки — сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

https://youtube.com/watch?v=GBxHKPlkty4

Советы по установке

Монтаж котла, использующего отработанное масло, практически не отличается от установки отопителей других типов. Есть одно преимущество: благодаря наличию турбонаддува и бездымному горению жидкого топлива дымоход необязательно задирать на 6—7 метров. Достаточно вывести оголовок дымоотвода из зоны ветрового подпора и поднять на высоту 4 м.

Касательно правильного монтажа дадим такие рекомендации:

1. Котел и не защищенные изоляцией стальные дымоходы располагаются на расстоянии 0.5 м от горючих стен и других элементов деревянного дома. Минимальный отступ от несгораемых конструкций – 100 мм.
2. Проход сквозь внешнюю стену и весь наружный участок газохода выполняйте утепленной трубой – сэндвичем, иначе будет много конденсата и сажи. Подробно технология устройства дымохода описывается в отдельном материале.
3. Обязательно установите на подающей магистрали отопления группу безопасности.
4. Организуйте в топочной хорошую вытяжку для удаления запахов. Забор воздуха на горение можно предусмотреть с улицы.
5. Оснастите нагнетатель регулятором оборотов, а маслопровод – вентилем. Это позволит управлять мощностью теплогенератора вручную. Не путайте регулировочный вентиль с обычным краном, запорная арматура ставится на трубопроводы в любом случае.
6. Сделайте примитивную автоматику аварийной остановки – поставьте на подачу термостат, отключающий вентилятор и масляный насос в случае перегрева теплоносителя.

Если отработка подается самотеком, то ради безопасности желательно поставить на топливную магистраль электрический отсекающий клапан. Одна тонкость: после аварийного отключения котел самостоятельно не запустится, придется разжигать масло вручную либо мастерить автоматический розжиг.

Работу котла очень желательно подстраховать на случай отключения электроэнергии. Автомобильный вентилятор, рассчитанный на напряжение 12 вольт, можно запитать от обычного аккумулятора, остальное оборудование – насосы, термостаты – через блок бесперебойного питания.

Компактные модели печей на отработанном масле

Существуют более простые модели, которые можно собрать своими руками. Буржуйка на отработке из листового железа более компактна и полностью автономна.

Принцип действия несколько отличается от предыдущей модели. Масло заливается в емкость (2) и поджигается. Во время горения температура поднимается и только через 3-5 мин начинается процесс пиролиза. Основным недостатком такой буржуйки является необходимость постоянного присмотра за процессом горения. Необходимо постоянно доливать отработку, кроме того это весьма пожароопасный процесс. Несмотря на то, что нет необходимости в фильтрации масла, как у печей с капельными системами подачи топлива, к качеству отработки необходимо подходить со всей ответственностью. Если в горящую печь доливать отработку содержащую чужеродные фракции или воду, кипящее и горящее масло может выплеснуться из бункера и сильно обжечь.

Принцип работы самодельных печей

Если любое отработанное масло просто поджечь, чадить будет нещадно и еще активнее «пахнуть». Потому прямое горение не используется. Сначала летучие вещества испаряют, потом их сжигают. Это и является основным принципом разработки конструкций. Потому в некоторых вариантах печь имеет две камеры горения, соединенные тубой, в которой сделаны отверстия.

В нижней камере происходит нагрев топлива и его испарение. Горючие пары поднимаются вверх. Проходя по трубе с отверстиями, они перемешиваются с кислородом, растворенным в воздухе. Уже в верхней части этой трубы смесь воспламеняется, и догорает во второй камере. Причем горение паров происходит с выделением гораздо большего количества тепла и меньшего количества дыма. При правильной технологии дыма практически и нет, как и сажи.

Строение печи на отработанном масле с трубой подачи воздуха

Второй способ разделения «тяжелого» топлива (масло любого происхождения ) на «легкогорючие» составляющие более эффективен, но и сложнее в реализации. Для эффективного испарения в нижней камере устанавливается металлическая чаша. Она раскаляется, попадающие на нее капли отработки мгновенно превращается в летучие горючие пары. При этом свечение получается (при правильном режиме) бело-голубым, как при горении плазмы. Отсюда пошло еще одно название этой конструкции — с плазменной чашей.

Чтобы добиться наибольшей эффективности сгорания топлива, отработанное масло должно в нижнюю камеру подаваться очень небольшими порциями. В некоторых вариантах — каплями, иногда — тоненькой струйкой. Потому и называют эту технологию капельной подачей.

Принцип работы печи на отработанном масле с плазменной чашей

Это — основные принципы «действия» самодельных отопительных агрегатов. Имеется очень большое количество их комбинаций и вариаций. Несколько из них описаны ниже.

Пример горения отработки в плазменной чаше вы можете увидеть в видео ниже. Это печь на отработке «Геккон», она имеет встроенный водяной нагреватель и может работать как отопительный котел.

Список популярных моделей печей

Большой спрос на установки, функционирующие с отработкой, порождает предложения на рынке. Хорошим качеством изделий может похвастаться компания Belamos – производство Германия и Россия. Также можно выделить следующие варианты для эффективного отопления:

Не пропустите: Как правильно топить печь углем в доме — основные правила и особенности топки

Емеля – калорифер на отработке с потребляемой мощностью 40 Вт, способна отапливать до 200 кв.м.;

Тепламос нт 612 – позиционируется как гаражная и подходит для небольших помещений;

Жар 25 – подходит для воздушного отопления горячим паром;

Master wa 33 – используется для обогрева промышленных помещений;

Поларус – агрегаты от компании Polarus имеют функцию регулировки мощности от 20 до 60 кВт;

Euronord at 306 – капельная конструкция с вентилятором обдува радиального типа;

Тайфун – отопительный прибор для гаражей, автосервисов и мастерских, тепловая мощность составляет от 4 кВт до 15 кВт;

Елочка – подходят для отопления малых помещений;

Thermobile at 306 – производство из России, для эксплуатации используется техническое или дизельное топливо;

Kronburg d15 – удобный прибор по доступной цене, использующий машинное масло;

Multeat plus – изделия производства из Новосибирска, отличаются бездымным сгоранием топливной смеси.

Некоторые модели фирмы Беламос уместно использовать для бани, они не дымят черным дымом, если придерживаться всех правил применения. Хорошо показали себя изделия Став из России. Об особенностях использований устройств многие пользователи узнают из форума Термопортал: печи разнообразных производителей тщательно обсуждаются их владельцами, выделяя плюсы и минусы.

Отдельно можно выделить булерьян – устройство функционирует в комбинации дров и масла. Чтобы переделать модель, можно организовать дверку в передней части установки для добавления жидкого компонента, а также смастерить резервуар. Печка Жучка отлично подходит для обогрева автосервиса, так как имеет небольшие размеры и малый расход топлива.

Готовые установки на отработке или модели, сделанные своими руками выгодны в использовании: они позволяют сэкономить средства, имеют небольшой расход ресурса и доступную стоимость. Сделать агрегат самостоятельно не составит труда, а прослужит такая модель долгое время.

Горелка Бабингтона своими руками

Достойной альтернативой магазинным горелкам будет изготовление горелки на отработанном масле своими руками. Для начала требуется определиться с типом устройства. Эжекционные схемы сложны для домашнего производства, а испарительные обладают ограниченной сферой применения. Значит, оптимальным вариантом будет устройство Бабингтона, которое изначально предназначалось для работы на дизельном горючем.

Ключевой принцип действия этой горелки в том, что струя сжатого воздуха подается прямо через слой отработки. Также в устройстве не предусмотрены узкие места, способные забиться грязью. Для создания узлов горелки понадобятся такие материалы:

• Топливный узел — бак с наличием ТЭНа мощностью до 1 кВт из нержавеющего металла. Отстойник с трубой, сгон с дюймовой резьбой и переходником 2/1 дюйм для слива лишнего отработанного масла в бак. Медная трубка с диаметром 1 см и толщиной до 0,15 см. Маслонасос с электродвигателем, оборудованный масляным фильтром с крупной сеткой (можно снять с автомобиля, либо мотоцикла).
• Пневматический узел — компрессор с допустимым давлением 2-4 атм., трубка для воздушной струи диаметром 1-1,5 см.
• Камера смешивания топлива с воздухом — пустой металлический шар, либо полусфера с достаточной толщиной для отверстия в 0,3мм (гайка с заглушкой, дверная ручка из латуни и т.д.).
• Сопло, направляющее пламя в нужную сторону. Длинна 20-40 см, внешняя резьба диаметром 2 дюйма.
• Соединительные части (фитинги) и переходные части (переходники) позволяющие собрать всю узлы в единую горелку.

Подготовка модулей горелки к сборке

Роль ключевой детали отводится полусфере, в которой происходит смешивание отработанного масла с кислородом. В ней нужно просверлить отверстие, влияющее на мощность будущей горелки. Для отопительного котла 15 кВт подойдет форсунка с единственным отверстием в 0,2 мм. Большей мощности горелки можно добиться 3-4 отверстиями 0,1-0,25 мм, с обязательным расстоянием в 0,8-1 см (так факелы с каждого отверстия не будут гасить друг друга). Одно отверстие в четверть сантиметра потребляет 2 л отработанного масла за час работы.

Топливный бак выполняется из стойкого к коррозиям металла, как и отстойник для горючего. Последний оборудуется трубкой, по которой отработанное масло поступает обратно в бак. В нижней части отстойника делают заглушку для слива грязного остатка. В бак встраивается ТЭН, оборудованный регулятором, который будет его отключать при 70°С.

Роль корпуса играет крестовина или тройник, к которым монтируется сопло и переходники. Вверху подача масла, сзади подача сжатого воздуха, внизу переходник под слив излишков топлива. Роль переходников играют заглушки с отверстиями для трубок подачи воздуха и масла.

Двигатель насоса для подачи отработки подключается к сети с напряжением 220В. Масло (отработка) из бака поступает по медной трубке, с одной стороны, трижды обмотанной вокруг сопла, а с другой заведенной в бак через масляный фильтр.

Трубку для воздуха крепят к полусфере с просверленной форсункой и устанавливают переходник-заглушку. Сама полусфера располагается таким образом, чтобы горючее из медной топливной трубки полностью покрывало форсунку, а остатки стекали в отстойник. Компрессор воздуховода также подключается к бытовой сети.

Подготовка горючего для горелки

Устройство, работающее на отработанном масле, потребляет любой вид отработки. Моторные масла с большой водностью перед заливкой смешиваются с дизельным топливом (либо чистым маслом). Отработку с умеренным загрязнением можно заливать сразу.

Пищевые масла желательно отстоять перед использованием, затем слить остаток. Мазут и вязкие ГСМ требуется прогреть до 70-80°С. Для большей эффективности в синтетические и минеральные масла при заливке добавляют 10% дизтоплива.

Техника безопасности

• В помещении, где используется устройство, обязательно наличие огнетушителей.
• Если пол и стены помещения изготовлены из горючего материала, их обшивают асбестом или металлом.
• Горючее хранится на расстоянии, недостаточном для воспламенения от работы горелки.
• Маслянистые подтеки вовремя удаляются.
• Работающую горелку нельзя оставлять без надзора.

Горелка Бабингтона — это надежное устройство, обладающее повышенным сроком эксплуатации и призванное принести экономию владельцу.

1 Принцип работы системы

Работает масляная буржуйка по принципу длительного горения. Сначала в специальной ёмкости (баке) сгорает отработка, в результате чего образуются газы, которые смешиваются с кислородом. Затем горит именно это вещество, в связи с чем устройство и разделяется на два контура.

Первым контуром (отделением) является бак, в который заливается отработанное масло. Горение происходит здесь при небольшой температуре. Над первым отделением находится второе, в котором и сгорает смесь газов и воздуха. Температура горения здесь гораздо более высокая, она может достигать 700—750 °C. При конструировании буржуйки нужно обеспечить бесперебойный доступ кислорода в неё

Важно, чтобы воздух попадал в обе камеры, в противном случае агрегат просто не будет работать. Из этого следует, что чертежи играют очень важную роль при изготовлении и монтаже буржуйки

В нижнем баке для доступа воздуха проделывают отверстие, которое служит также для заливки топлива в систему. Оно должно закрываться специальной заслонкой. В верхнюю камеру воздух обычно попадает через отверстия, проделанные в трубе, соединяющей оба контура. Их диаметр небольшой — около 10 мм.

Но если подойти к этой ситуации с другой стороны, тогда некоторые риски всё же есть. Небезопасной конструкция может быть при использовании легковоспламеняющегося топлива, к примеру, бензина. Кроме этого, некоторые виды масла могут выделять при нагревании вещества, вредные для человека.

Как правило, в летний период проходит подготовка к отопительному сезону. Для этого владельцы технических помещений запасаются отработкой, сливая её в отдельную ёмкость. На начало декабря масла накапливается приличное количество. Бесплатно или по очень низкой цене его можно достать в автомастерских, СТО и т. п.

Какие печи можно соорудить самостоятельно по чертежам

Печка на отработанном масле с водяным контуром может иметь различную конструкцию:

Печь круглой формы, сваренная из стального листа. Топливный бак совмещается с камерой сгорания. Камера дожига представляет собой перфорированную трубу и верхнюю камеру, оснащённую разделительной перегородкой, рассекающей пламя. В крышке нижней камеры вырезают отверстие, куда заливают отработку, туда же будет поступать и воздух. Принцип такой: чем шире открыта заслонка, тем лучше будет гореть масло.
Печь из двух бочек. В одной (нижней) располагается бак для топлива, имеется отверстие для его загрузки. Верхняя камера сгорания состоит из трубы, которая проходит сквозь верхнюю бочку, наполненную водой. В ней имеются штуцеры для подачи воды-теплоносителя. Внешне модель очень похожа на самовар

Её корпус раскаляется достаточно сильно, поэтому обращаться с печью нужно осторожно. Устанавливают такой «самовар» только в тех помещениях, где исключено случайное прикасание к корпусу людей или животных

В этой конструкции есть большой плюс: бак большого размера выполняет роль теплоаккумулятора.
Компактная мини-печь из квадратной профилированной трубы 18х18 см и 10х10 см. Простая по конструкции, её очень легко и быстро собрать. На ней можно готовить пищу.
Практичная модель котла на отработке с водяным контуром из газового баллона со срезанной верхней частью. Здесь можно предусмотреть автоматизированную подачу отработки. Маслопровод находится в камере сгорания. Водяной контур имеет вид котла, сквозь который пропущен дымоходный канал. Либо это может быть медный змеевик-теплообменник, которым оборачивают корпус печи.

Размеры могут быть разными. Но местоположение главных узлов неизменно.

Подача топлива

Мастера-любители часто делают питание капельных печей топливом одноступенчатым: маслобак, шаровой вентиль, питающая трубка. Во-первых, это опасно: вентиль для удобства и той же безопасности запуска печи нужно ставить поближе к ней. Питающая трубка при нижней подаче топлива довольно сильно греется. Если по трубе нагрев пройдет за вентиль, до которого в трубке сплошной столб топлива, это грозит бедой. Во-вторых, топливное питание печи получается нестабильным: по мере прогрева трубки капель учащается, т.к. масло разжижается. Если польется струйкой, то это снова же опасно.

Капельная подача масла в печь на отработке должна быть организована по 2-ступенчатой схеме: основной (накопительный) маслобак – вентиль – расходная капельница – расходный резервуар (бачок) – свободный сток из него не ниже 60 мм от дна (для дополнительного отстоя шлама) – рабочая капельница. Подачу топлива открывают, когда растопка в чаше (см. ниже) зажжена. Пока масло в бачок накапает до уровня стока, можно не спеша отрегулировать его подачу, а потом оно закапает в чашу капля в каплю.

Схема безопасного питания капельной печи из расходного бачка с предохранительным клапаном и капилляром

Данная система, однако, не вполне безопасна. Если второпях, по незнанию или просто стремясь поскорее согреться с мороза слишком сильно открыть вентиль, расходник сразу наполнится, в печь хлынет топливо, а она выбросит язык огня и пойдет плеваться горящими брызгами. Правильно будет построить систему капельной подачи масла в печь с предохранительным поплавковым клапаном и дозирующим капилляром (см. рис. справа).

Поскольку разные металлы смачиваются отработкой по-разному, и свойства ее существенно меняются от партии в партии, длину капилляра нужно будет подобрать: масло подают под гравитационным напором 120-150 мм (из подвешенной емкости) при комнатной температуре, а капилляр подбирают так, чтобы капало почаще, но с ясно различимыми на глаз каплями. От такого же питателя может быть задействована капельная печь на солярке, но капилляр нужно будет взять с просветом 0,6-1 мм и длиной в 2,5-3 раза большей, чем для отработки. Недостаток у такой схемы подачи топлива в капельную печь один: отработка – грязное топливо, и капилляр придется периодически прочищать.

Общий принцип функционирования

Если мы хотим получить качественное отопление на основе отработки, масло нельзя просто взять и поджечь, поскольку оно будет чадить и вонять. Чтобы не испытывать на себе эти неприятные и опасные для здоровья побочные эффекты, нужно нагреть топливо так, чтобы оно начало испаряться.

Гореть будут полученные в результате нагрева летучие вещества. Это и есть основной принцип работы отопительного агрегата на отработке.

Применение перфорированной трубки

Для воплощения этого принципа в конструкции печки предусматривают две камеры, которые соединяют между собой трубой с отверстиями. В нижнюю камеру через заливное отверстие поступает топливо, которое здесь же и нагревают. Образующиеся при этом летучие вещества поднимаются вверх по трубе, насыщаясь через перфорацию кислородом воздуха.

Принципиальная схема двухкамерной печки с соединительной перфорированной трубой позволяет понять, как именно функционирует несложный агрегат на отработке

Полученная горючая смесь воспламеняется уже в трубе, а полное её сгорание происходит в верхней камере дожигания, отделенной от дымохода специальной перегородкой. Если технология процесса соблюдается в должной мере, копоти и дыма при горении практически не образуется. А вот тепла будет достаточно для обогрева помещения.

Использование плазменной чаши

Ради достижения максимальной эффективности процесса, можно пойти и более сложным путем. Напомним, что наша цель состоит в выделении из топлива летучих составляющих путем его нагрева. Для этого в единственную камеру агрегата следует поместить чашу из металла, которую нужно не просто нагреть, а раскалить.

Через специальный дозатор из топливного бака в камеру тоненькой струйкой или каплями будет поступать отработка. Попадая на поверхность чаши, жидкость мгновенно испарится, а образовавшийся при этом газ будет гореть.

Эффективность такой модели выше, поскольку топливо, поступающее капельным путем, лучше сгорает, а проблема его долива в процессе эксплуатации печи отпадает сама собой

Если всё делать правильно, сгорание газов должно сопровождаться голубовато-белым пламенем. Похожее пламя можно наблюдать при горении плазмы, поэтому раскаленную чашу часто называют плазменной. А саму технологию именуют капельной подачей: ведь топливо при ней должно поступать исключительно малыми дозами.

При всем разнообразии конструкций, работа всех отопительных агрегатов на бросовом топливе основана на описанном выше принципе.

Буржуйка на отработке

Конструктивно такие печки могут сильно различаться, но в обычный гараж следует устанавливать самые простые из них. Они собираются из двух соединенных между собой емкостей. В нижнюю заливают отработанное масло. Там же осуществляется поверхностный розжиг, необходимый для запуска процесса кипения.

Еще один вариант отопления гаража — изготовление универсальной буржуйки. Она может работать на любом топливе. Для этого даже не придется все делать заново. Нужно только собрать приставку для печки на дрова, которая и станет выполнять роль нижней емкости. В ней будет происходить закипание отработки. Старая буржуйка заменит камеру окончательного дожига. Для простоты эксплуатации можно сделать дверцу топочного отсека сменной, чтобы можно было при необходимости переводить печь на дрова или отработку.

Отопительная система на отработанном масле имеют следующие плюсы:

1. 1. Простота в эксплуатации. За ней практически не нужно следить. При этом у нее отличная теплоотдача.
2. 2. Правильно настроенная буржуйка не коптит.
3. 3. Она пожаробезопасна, так как ее топливо в обычных условиях не горит.

Есть у такого решения несколько серьезных минусов, о которых нельзя забывать. Главным из них является то, что печь во время работы гудит. Масло в нижней камере со временем образует слой кокса, от которого очень сложно избавиться. Камера дожига быстро забивается гарью и ее приходится чистить.

Корпус печки

Поможет в создании печи на отработке из газового баллона чертеж.

Работу выполняют в определенной последовательности:

• Баллон зрительно делят на две части, при этом, верхняя должна составлять 2/3 высоты, а нижняя — 1/3. В каждой вырезают проемы, у которых ширина приблизительно равна 1/4 окружности.
• Для того, чтобы получились отверстия, пользуются болгаркой. Нужно сделать максимально ровный срез. В дальнейшем куски металла используют для изготовления дверок.
• Чтобы удалить остатки конденсата, баллон дополнительно промывают из шланга водой под напором.
• Отсеки печи капельницы на отработке разделяют при помощи металлической вставки. Ее вырезают по размеру баллона из листовой стали.
• Получившийся круг послужит дном для камеры сгорания паров отработки. Она получится большого объема, что позволит использовать для топки агрегата дрова или брикеты и при необходимости сжигать в ней бытовой мусор. Дно примеряют и подгоняют его под нужный размер.
• Для изготовления горелки используют 20-сантиметровый отрезок трубы сечением100 миллиметров. В нем делают отверстия диаметром10 миллиметров, пользуясь дрелью и сверлом по металлу. Их нужно расположить в шахматном порядке по всей окружности до середины горелки. Изнутри трубу шлифуют, не оставляя заусенцев.

• Горелку помещают в дно верхней части, проварив стык сварочным аппаратом.
• Сделанную деталь монтируют в корпус агрегата между камерами вниз частью с перфорацией. Отверстия нужны для подсоса воздуха.
• Чтобы выполнить поддон для отработки, служащий дном нижней камеры, используют тормозной диск нужного размера. К его низу приваривают заглушку для закрытия отверстия, вырезанную из листа 4-миллиметрового металла.
• Из этого же листа изготавливают верхнюю крышку, имеющую проем. Его форма должна позволить приварить ответную часть горелки, обеспечив воздуху доступ.
• Когда собирают своими руками печь на отработке капельного типа, с крышкой соединяют сваркой низ горелки из куска 100-миллиметровой трубы длиной10 сантиметров.
• Чтобы состыковать части горелки, задействуют муфту, которую можно выполнить самостоятельно из 100-миллиметровой трубы, разрезанной вдоль и немного разогнутой. Муфта позволяет сделать горелку разъемной. Ее можно будет поднять, достать поддон, очистить его от масла и удалить сажу с верха камеры и горелки.

Особенности и принцип работы

В ней реализован принцип длительного горения, основанный на физико-химическом явлении пиролиза — тления топлива при недостатке кислорода и сгорании выделяемых при этом газов. Одной загрузки дров хватает на 4-8 часов горения.Конструкция печки отличается тем, что труба подачи воздуха с заслонкой на конце расположена вертикально и выходит через верх печки с небольшим не герметизируемым зазором,

Труба имеет вертикальную подвижность. На ее нижнем конце закреплен массивный диск с направляющими для потока газов. Дымоход приварен в верхней части печки сбоку. Дрова загружаются в печь вертикально, диск прижимает их к колосникам. По мере сгорания нижних слоев топлива диск опускается, и подача воздуха для горения осуществляется к верхнему слою топлива, подвергаемого пиролизу.

Преимущества и недостатки

Преимущества печи верхнего горения бубафоня следующие:

1. Высокая топливная эффективность. Тепло не улетает в трубу.
2. Простота изготовления и эксплуатации.

Однако конструкции свойственны и недостатки:

1. Невозможно пополнить запас топлива в печке до его полного сгорания.
2. Невозможно прервать процесс горения.
3. При снижении тяги песка дымит.
4. Не пригодна для быстрого прогрева холодных помещений.

Необходимые материалы для изготовления печи бубафоня

Необходимые материалы — все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, металлическая труба длиной метр-полтора и тяжелый диск, по диаметру чуть меньший внутреннего диаметра газового баллона.

Особенности эксплуатации

При эксплуатации важно помнить следующее:Дрова в слоях должны быть одной длины, загружать их следует аккуратно и ровно, не допуская перекосов

Схема печки длительного горения бубафоня

Для первоначального прогрева и выхода на режим пиролиза печке требуется час или больше, при этом расходуется до одной пятой части топлива

Запуск печи

Выше уже сказано неявно, что запускать капельную печь нужно медленно и плавно. Обычно для этого используют факел из спицы с кусочком поролона или тряпочкой: пускают капель, подставляют факел. Когда промокнет, ждут, пока в чашу не накапает лужица, поджигают факел, а им масло.

Есть способ запуска капельной печи куда удобнее и безопаснее: ком туалетной бумаги, пропитанный тем же маслом. Его кладут в чашу, поджигают и не спеша регулируют капель, не заботясь более о растопке. Туалетная бумага почти чистая целлюлоза, она сгорает без остатка. Этим способом давно уж греются туристы в палатках: рулон вставляют в печку-щепочницу, поливают полстопарем спирта (который тоже сгорает без остатка), или целым ее, родимой, и поджигают сверху. Тепла выделяется много, а ничтожное количество пушистой золы можно просто выдуть. В печи она вылетит в трубу.

Особенности и разновидности самодельных печек из газового баллона

Все твердотопливные печи из газового баллона имеют общие элементы конструкции:

• Корпус, в котором прорезаны отверстия для дверки, поддувала и вытяжной трубы.
• Поддувало.
• Вытяжная труба, снабженная дроссельной заслонкой.
• Решетку колосника, расположенную невысоко над днищем печки. На ней размещается топливо и происходит его сгорание.
• Внутренние стенки, формирующие поток продуктов сгорания.
• Ножки.

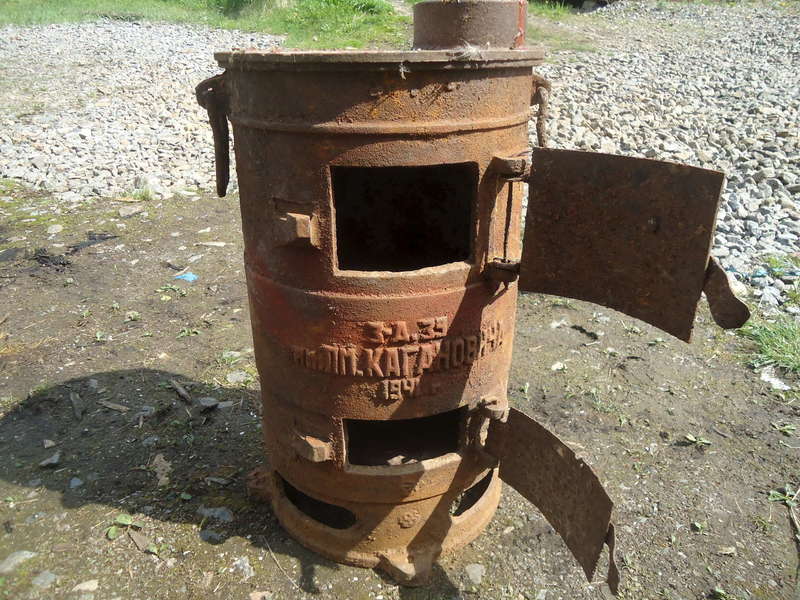

Конструкция буржуйки

Через дверку происходит загрузка топлива и удаление золы и шлаков из подколосникового пространства. Через поддувало в камеру сгорания поступает поток воздуха и осуществляется регулировка режима горения. Поддувало делают конструктивной частью дверки либо выполняют в виде отдельного отверстия с заслонкой.В вытяжную трубу врезают заслонку дроссельного типа, также регулирующую режим горения.Печи из газового баллона выполняют в вертикальном и горизонтальном вариантах. Горизонтальная печь проще в исполнении, но занимает много места. Вертикальную можно разместить в любом углу помещения, у нее существенно лучше тяга и эффективность сгорания топлива.

В печах на жидком топливе (их также называют масляными или капельными) вместо колосника закреплена горелка той или иной конструкции и смонтирован подводящий топливо трубопровод. Дверка намного меньше — она нужна не для загрузки топлива и выгребания золы и шлаков, а лишь регулировки потока воздуха, а также для монтажа и обслуживания горелки.

К базовой конфигурации печи из газового баллона домашний мастер может добавить различные усовершенствования: ограждение, предохраняющее от ожогов, конфорки для разогрева и приготовления пищи и напитков, вешалки для сушки одежды и обуви и т.п.

Устройство теплообменника

Воздушный теплообменник представляет собой 100 мм трубу, врезанную в корпус печи горизонтально. Для максимальной концентрации горячего выхлопа, который идет из горелки, на верх трубы приварен отражающий экран из 4мм стали (1).

Воздух по теплообменнику прогоняется принудительно и под большой скоростью канальным вентилятором (2). Для того чтобы увеличить эффективность прогрева воздушного потока в трубу теплообменника вставлен завихритель (3). Он состоит из двух, сваренных между собой угольников, длинной 300 мм, с шириной полки 50 мм. таким образом, завихритель идеально входит в 100 трубу и не требует дополнительного крепления (4).

(1)

(2)

(3)

(4) Советуем Вентиляция частного дома: виды, конструкции, схемы
