Обогреватель своими руками: как сделать самодельный прибор в домашних условиях

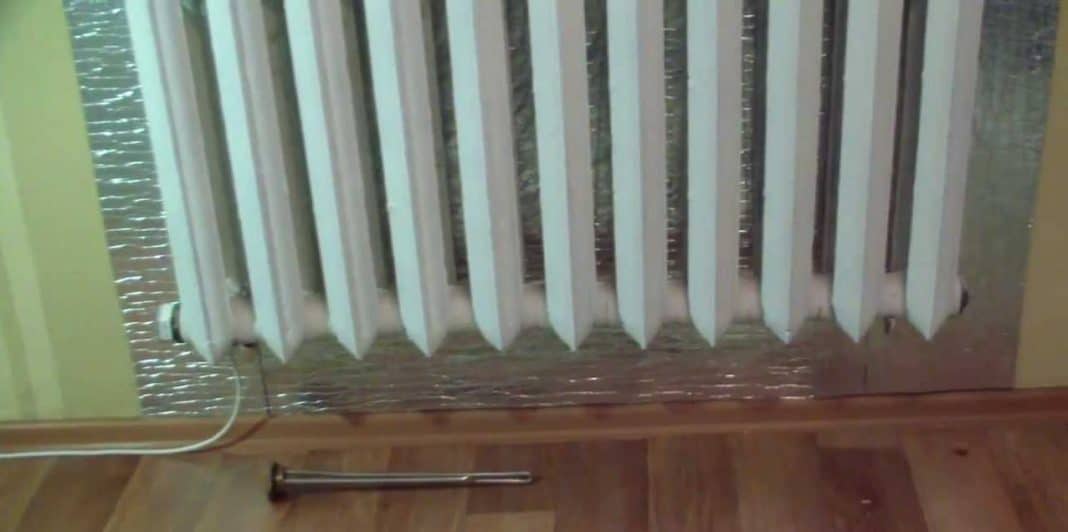

Делаем масляный обогреватель своими руками

Самодельный регистр с тэном и воздухоотводчиком.

Во-первых, емкость под будущий радиатор должна быть абсолютно герметичной. В противном случае теплоноситель будет вытекать, что приведет к перегреву нагревательного элемента (ТЭНа). Поэтому нужно освоить некоторые приемы правильной сварки металла. О них мы рассказывали в статье, про сварку труб для отопления.

Во-вторых, в качестве теплоносителя здесь должно выступать минеральное масло, по возможности – трансформаторное масло. Оно должно заполнять бак нагревательного прибора на 85%. Остальное пространство оставляется под воздух. Он необходим для предотвращения гидроударов. В-третьих, в случае использования чугунного бака для обогревателя используется стальной ТЭН. Для бака из нержавейки подойдет медный ТЭН. В данной системе нельзя использовать магниевые аноды.

Используйте эскиз.

Исходные материалы:

  • старый, чугунный радиатор или стальные трубы с диаметром 15 см, трубы диаметром 7 см;
  • ТЭН;
  • трансформаторное масло;
  • терморегулятор;
  • двужильный шнур с вилкой на конце;
  • помпа до 2,5 кВт.

Работать придется при помощи сварочного аппарата, дрели, набора сверл и электродов. Пригодятся пассатижи. Делать масляный обогреватель для

Тэн вставляется в нижний торец.

квартиры своими руками начинают с подготовки бака. Если была взята старая, чугунная батарея, ее нужно разобрать на секции и тщательно прочистить от загрязнений и ржавчины, обязательно обезжирить внутреннюю поверхность. Если нужен обогреватель повышенной мощности, то готовят сварную конструкцию из подготовленных труб, где трубы большего диаметра располагаются горизонтально.

Трубы меньшего диаметра являются перемычками между основными. По ним будет циркулировать теплоноситель. Нужно запомнить, что в нижнем патрубке необходимо отставить отверстие для монтажа ТЭНа. Если нагревательных элементов будет несколько, они располагаются по разные стороны от бака и не должны соприкасаться. Отверстие оставляют и под помпу. ТЭН надежно закрепляют болтами. Отверстие под него можно проделать болгаркой или автогенов.

Если обогреватель для комнаты своими руками получается объемным и естественная циркуляция в нем теплоносителя невозможна, прибегают к помощи помпы. Она располагается в нижней части оборудования. Помпа не должна соприкасаться с ТЭНом.

После монтажа конструкционных элементов оборудование проверяют на герметичность. Если результат удовлетворителен, то заливается теплоноситель. Сливное отверстие надежно заделывается пробкой. Оборудование подключается к электросети параллельно. Схему дополняют биметаллическим термостатом из обычного утюга. Перед первым пуском установку заземляют. Масляные самодельные обогреватели для дома: видео подробно разъяснит о их устройстве и правилах монтажа:

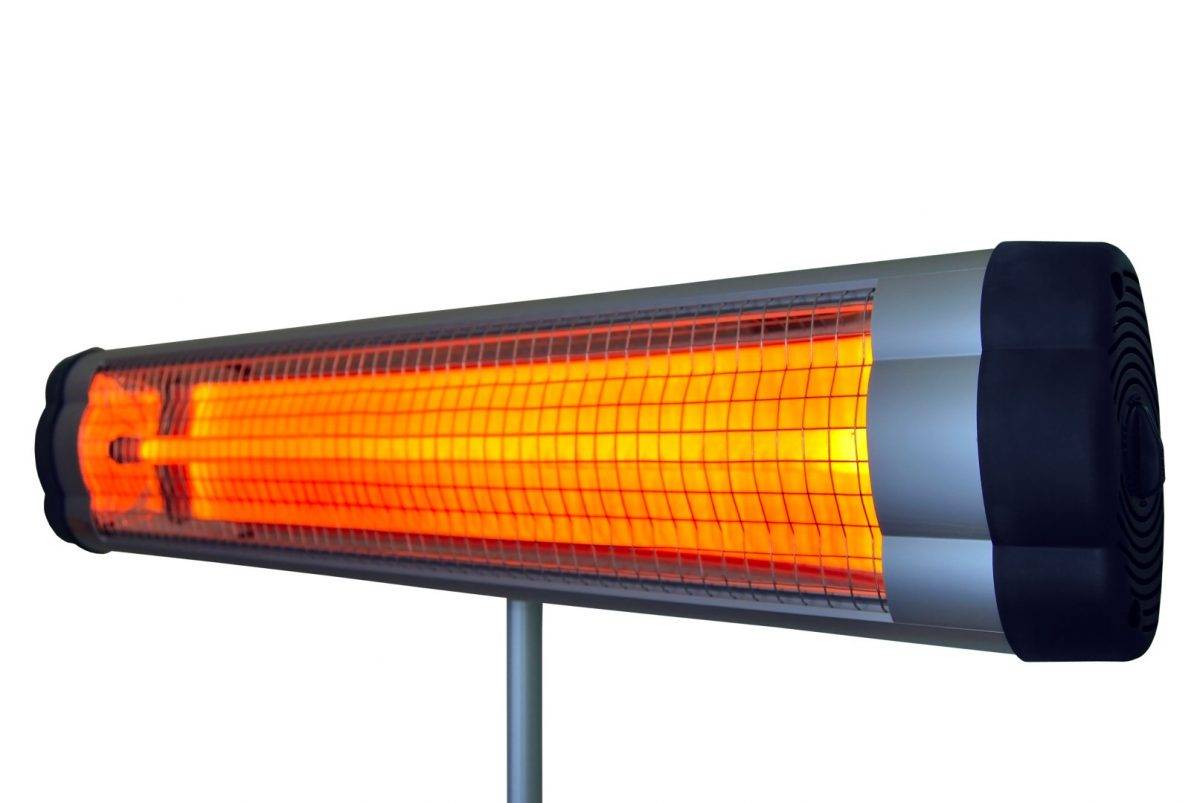

Как работает инфракрасный обогреватель

В отличие от других типов обогревателей, ИК не греет воздух в помещении. Он работает по принципу нашего светила: разогревает предметы, которые попадаются на пути движения инфракрасного излучения. А разогретые поверхности делятся теплом с окружающим воздухом.


Схема обогрева дома разными способами

Инфракрасный обогреватель состоит из двух основных элементов:

  • нагревательного элемента-излучателя;
  • отражателя (рефлектора).

Оба эти элемента собираются в термостойком корпусе.

Для изготовления рефлектора используется алюминий или полированная сталь. Задача отражателя – сформировать поток излучения и направить его в нужную зону.

В качестве нагревательного элемента (излучателя) используются лампы:

  • галогенные;
  • карбоновые и кварцевые.

Обогреватели с галогенными лампами стоят дешевле, чем с карбоновыми или кварцевыми. Но у них есть один недостаток, который не способствует использованию прибора в жилых помещениях: их работа сопровождается свечением лампы. Согласитесь, что такой обогреватель в спальне не поставишь, да и в детской тоже. Хотя, на балконах и лоджиях, если они не объединены с основным помещением, можно.

В отличие от галогенных, карбоновые и кварцевые лампы света не дают (но их цена выше). Собственно, это их единственное отличие от галогенных ламп. Некоторые продавцы утверждают, что карбон и кварц кроме обогрева помещения еще и оздоравливает жильцов. Не стоит воспринимать такие заявления всерьез: медики однозначно заявляют, что инфракрасный обогреватель никакого влияния на здоровье человека не оказывают.

Кроме излучателя и рефлектора, в конструкции нагревателя присутствуют датчик пожароопасности и термостаты. Первые автоматически отключают обогреватель при его перегреве или опрокидывании, вторые – служат для поддержания заданной температуры.

Технические характеристики самодельных обогревателей

В большинстве случаев теплогенераторы, изготовленные своими руками являются копией тех устройств, которые выпускают в продажу официальные компании промышленным методом. Они могут уступать по качеству оригиналу по техническим характеристикам, но по ряду обстоятельств, владелицы квартир всё равно желают самостоятельно собрать подобный агрегат.

Дело в том, что при изготовлении своими руками, оборудование выходит в разы дешевле, поскольку при сборке используются подручные средства. Агрегат также получится собрать необходимых размеров и габаритов, самостоятельно выбрать корпус с желаемой прочностью. Это значит, что все технические характеристики мастер выбирает сам, отталкиваясь от размеров помещения, которое следует прогреть. К примеру, если используются тэны для сборки аппарата, то для обогрева одной комнаты сгодятся только два образца. Больше 4 тэнов на одну комнату обычно не используют.

Обогреватель из батареи сделаный своими руками может нарушать условия эксплуатации

Но сразу необходимо отметить, что самостоятельно изготовленный обогреватель может нарушать условия эксплуатации, составленные официальными производителями. Самоделка не такая безопасная, как покупной агрегат. Аппарат для обогрева будет непредсказуемым и может вылиться в неприятные последствия для окружающих. Это объясняется многими факторами:

  1. Нередко самодельно изготовленные обогревательные приборы вызывают пожары.
  2. Также отсутствуют легитимные гарантии производителя.
  3. Технические характеристики самодельного аппарата – неопределённые, а также при неумелой сборке получится неэстетичная конструкция.

Но если все эти недостатки не пугают мастера, а отопительный прибор в магазине приобретать нет желания, тогда можно переходить к самостоятельной сборке обогревателя.

Обогреватель из саморегулирующего греющего кабеля своими руками

Проще всего изготовить самодельный керамический нагреватель из карбонового провода. Цена углеволоконного кабельного обогревателя составляет примерно 1,2-1,5 долл. за м. п., это намного дешевле саморегулирующихся кабельных “грелок”, цена которых за метр достигает 8-10 долл.

Кроме того, у карбонового обогревателя имеется огромное преимущество перед остальными видами — коэффициент теплового расширения в несколько раз ниже, чем у металлических обогревателей — термокабелей.

Это означает, что шнур диаметром 3 мм можно легко уложить змейкой на тыльной стороне керамической плитки и залить эпоксидным компаундом или даже обычным алебастром.

Вариант укладки карбонового шнура

Для того чтобы сделать самодельный обогреватель, в первую очередь необходимо знать напряжение сети, обычно оно составляет 220-230В. Соответственно, тепловыделение одного метра погонного составит 145-150 Вт. Для того, чтобы сделать плитку в 200 Вт, достаточно отрезать 140-150 см, что обойдется практически в копейки.

При низком напряжении сети теплоотдача падает

Для сравнения, метр саморегулирующегося термокабеля выделяет 25-30 Вт. Это значит, для плитки мощностью в 200 ватт потребуется не менее 8 9 м провода. Всю эту массу необходимо будет уложить с тыльной стороны керамики и зафиксировать с помощью термостойкого силикона. Такая керамическая плитка обойдется дороже, но главное — греть она будет менее эффективно, хотя и позволит сэкономить определенную часть электроэнергии. Особенно, если оставлять плитку – обогреватель включенным в течение длительного периода времени.

Как сделать обогреватель для палатки: три варианта

В походных условиях непросто добыть тепло и безопасно обогреть временное жилище. Но если позаботиться об этом заранее и сделать простой обогреватель, можно провести время в палатке в тепле, комфорте и даже с горячей пищей. В качестве основы для изготовления портативного устройства следует использовать свечи, а вариантов корпуса может быть несколько. Рассмотрим три популярных варианта, как сделать свечной обогреватель: из консервной баночки, из цветочных горшков и из старого термоса.

Из консервной банки

Для изготовления такого обогревателя понадобятся консервные банки, свечи без красителей и ароматизаторов, алюминиевая лента, гофрокартон и нож. Процесс не займет много времени, нужно выполнить лишь несколько простых действий:

  • На одной из банок сделать отверстия по кругу, отступив 1 см от дна.
  • На верхней части другой банки (по срезанному краю) сделать гармошку, а на дне – несколько отверстий.
  • Из алюминиевой ленты сделать 2 равных отрезка.
  • Посередине отрезков сделать пропилы, равные их ширине (чтобы потом соединить их).
  • Теперь нужно взять несколько обычных парафиновых свечей, разломать их, сложить в банку и растопить.
  • Нарезать гофрокартон, свернуть рулетом и уложить в меньшую банку.
  • Взять фитили от свечей и привязать к ним шайбы.
  • Уложить в банку с картоном фитили.
  • Залить растопившимся парафином картон.
  • Собрать обогреватель, положив источник энергии в банку, и надеть сверху вторую.

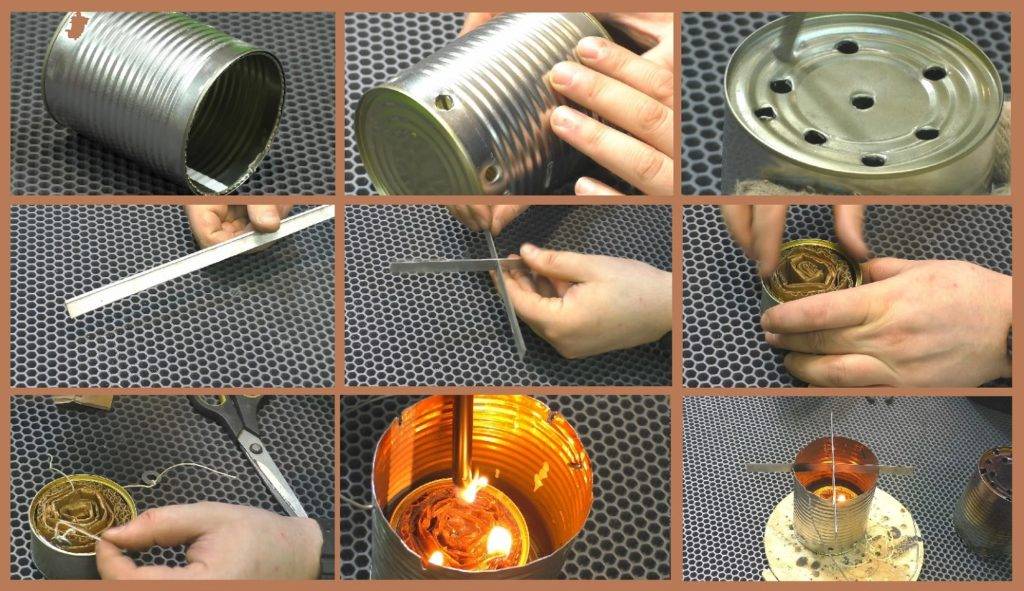

Процесс изготовления обогревателя для палатки из консервной банки

Компактный самодельный обогреватель готов. При использовании верхняя банка разогревается почти докрасна. Исходящего тепла более чем достаточно для обогрева небольшой палатки. Также можно использовать получившуюся конструкцию для приготовления пищи. Для этого нужно вместо верхней банки установить подставку из алюминиевых полос.

Из цветочных горшков

Простой портативный обогреватель можно соорудить из свечи и цветочных горшков. Для этого нужно взять 4 керамических горшка разных диаметров (2 больших и 2 поменьше), 2 болта длиной чуть более высоты большого горшка, а также 2 отрезка цепи, шайбы и гайки. Помимо самого обогревателя, потребуется соорудить держатель, на котором он будет висеть. Порядок действий следующий:

  1. Просверлить дырочки в горшке и подставке, продеть в них цепи через болты и зафиксировать с помощью гаек.
  2. Болт просунуть через отверстие в горшке, надеть снизу шайбу и тоже зафиксировать гайкой.
  3. Затем взять меньший горшок и надеть на болт, зафиксировать шайбой и гайкой.
  4. Далее нужно по очереди надевать шайбы и гайки, пока они не начнут выглядывать сверху с горшка.
  5. Низ устройства делается из подставки, зафиксированной снизу шайбой и гайкой.
  6. Проделать то же самое с другим горшком.
  7. Повесить горшки на держатель.

Принцип изготовления обогревателя из цветочных горшков и свечки

Использовать такую печь легко – достаточно положить на подставку несколько свечей и поджечь их. Использовать устройство можно для обогрева дома или палатки. Это простой и экономичный вариант получения тепла, который точно стоит попробовать.

Из старого термоса

Если в доме имеется старый нерабочий термос (или просто тот, который не жалко), можно сделать из него портативный обогреватель. Для этого нужно выполнить следующий алгоритм действий:

  1. Убрать весь пластик с помощью отвертки.
  2. Подчистить клей, который служил для крепления пластика.
  3. Отрезать дно, отступив 1 см от края.
  4. Просверлить несколько отверстий в верхней части, на крышке и на дне термоса.
  5. Добавить пропилы на нижней части термоса.

Технология изготовления обогревателя из старого термоса

Топливом для такой конструкции служат щепки. Их нужно загрузить в печь и поджечь. Поскольку горение происходит внутри термоса, происходит нагрев внутренней стенки, соответственно, нагревается воздух между внутренней и внешней стенкой. За счет этого воздух и дым устремляются вверх, через отверстия они снова попадают в камеру и догорают. В результате у данного обогревателя получается довольно высокий КПД.

Чтобы закипятить воду, необходимо установить на печь подставку, соорудить которую можно из двух стальных пластин.  Сверху поставить кружку или котелок и подождать пару минут.

Какие требования предъявляются обогревателю для гаража

Поскольку помещение гаража не отличается большим размерами и редко когда имеет систему вентиляции, то собранный обогреватель для гаража своими руками должен отвечать определенным требованиям безопасности при эксплуатации в помещениях закрытого типа.

Требования к обогревателю:

Стеклотекстолит для обогревателя

  1. В первую очередь, работа подобной конструкции должна полностью исключать риск возникновения пожара или взрыва.
  2. При работе обогреватель не должен выделять токсических веществ и запахов, опасных для здоровья человека.
  3. Обогреватель не должен снижать влажность воздуха и сжигать кислород.
  4. Самодельный прибор должен быстро нагревать помещение гаража до определенной температуры.
  5. Температурный режим должен поддерживаться обогревателем в течение нужного времени.
  6. Ввиду малой площади гаража, самодельный прибор не должен занимать много места и быть компактным и удобным для его перемещения.
  7. И. конечно, изготовление самодельного обогревателя по стоимости должно быть много меньшим, чем его заводской аналог.
  8. Электропроводка в гараже должна быть исправной, а счетчик должен быть оборудован автоматом – предохранителем.
  9. Если электрическая розетка находится далеко от предполагаемого места расположения обогревателя, то следует приобрести удлинитель — переноску.
  10. Ни в коем случае нельзя оставлять включенный обогреватель на длительное время без присмотра, например, на всю ночь с тем, чтобы утром зайти в теплый гараж. Можно остаться и без гаража, и без машины.

Это даст возможность поддерживать тепло в гараже длительное время в соответствии с погодными условиями за стенами гаража, одновременно экономя электричество. В качестве подобного элемента можно использовать терморегуляторы из бытовых приборов, старых утюгов, чайников, электрических плит или стиральных машин и тому подобных приборов.

12-Вольтный обогреватель

Самодельный вентилятор — это достаточно простое и безопасное устройство для обогрева, особенно, если использовать источник питания в 12 Вольт. Обогреватель своими руками такого типа делается из обычного пустотелого красного кирпича. Для этого лучше всего подходит полуторный экземпляр с толщиной 88 мм. Однако можно использовать и двойной с толщиной в 125 мм

Здесь самое важное, чтобы пустоты были сквозными, а также одинаковыми

Рабочие спирали для этого устройства — это нихромовые заготовки. С одной из сторон эти спирали из нихрома будут прогреваться, а с другой стороны — продуваться. Подключать все спирали, установленные в кирпич, лучше всего параллельно. Так будет очень удобно регулировать нагрев, отключая или включая дополнительные спирали.

Для дома

Когда холодно дома, сделать самодельный обогреватель получится из старого блока питания компьютера. Кулер должен быть исправен, в крайнем случае, для создания самодельного обогревателя замените сломавшийся вентилятор. Идея изделия: гетинаксовую печатную плату заменить на подложку из нефольгированного текстолита, к которой крепятся планки для намотки спирали из нихрома.

Ток греет витки проволоки, вентилятор обдувает конструкцию теплым потоком, хозяин радуется теплу.

Итак, приступим. Логично начать с расчета мощности и купить либо отрезать необходимое количество нихромовой проволоки. Для самодельного обогревателя лучше предусмотреть наличие двух раздельных спиралей, чтобы температуру удавалось регулировать.

Для каркаса пойдет текстолит без фольги, в котором сверлятся под проволоку отверстия. Три планки предлагается установить параллельно. Схема расположения отверстий в самодельном нагревателе соответствует принципу присутствия. Советовать сложно, проще по месту определиться, что и где сверлить.

При помощи небольших металлических уголков планки водружаются на подложку, параллельно и на равном расстоянии. Теперь намотаем спираль самодельного обогревателя. Нельзя касаться корпуса или деталей конструкции помимо планок. Для питания кулера придется изобрести нечто вроде выпрямителя из диодов, конденсатора и малогабаритного трансформатора.

Спираль включается непосредственно напрямую на 220 В переменного тока. Полученный прибор добавляется выключателями для спиралей и начнёт обдувать хозяина теплым воздухом. Разумеется, конструкция жжёт кислород, вдобавок станет пахнуть паленым. Создана исключительно для внеплановых холодов.

На рыбалке

Керамический газовый инфракрасный обогреватель переносного типа стоит дорого, вдобавок рыбаки таскают скарб на себе. Для переноски традиционно используется железный ящик, который либо катят на санях, либо водружают на спину. Кому хочется тащить газовый баллон на 27 литров в придачу к 1,5-килограммовому обогревателю.

Отдельные энтузиасты предлагают изготовить обогреватель для палатки своими руками из газовой горелки для приготовления пищи. Размер вместе с емкостью немногим превышает флакон из-под Дихлофоса. Естественно, маленький прибор возьмете с собой на рыбалку.

Автор изобретения предлагает воспользоваться ситечком, небольшим куском сетчатой нержавейки, стальными пластинами для крепежа. Идея состоит в принципе работы светлых газовых инфракрасных обогревателей. Газ горит, греет сетку, та излучает в стороны тепло. Автор показывает, что указанная конструкция намного эффективнее, чем магазинная горелка для приготовления пищи, когда дело касается обогрева.

Для факела собирается насадка цилиндрическая. Боковина выгибается из отрезка сетчатой нержавейки, донышко и крыша изготавливаются из стали. Каждая круглая пластинка снабжается четырьмя захватами по краям. В результате из листа вырезается не круг, а скорее, шестеренка с зубцами.

В сборе конструкция напоминает автомобильный фильтр по форме. В дне прорезается отверстие под огонь горелки, кверху тормашками на загнутые зубцы одевается ситечко для чая. Не исключается, что аналогичное ситечко прикрепим к крыше для увеличения излучающей поверхности, но автор, создавая собственный газовый обогреватель, делать этого не стал.

Как прикрепить созданный «фильтр» к горелке, каждый решит самостоятельно. Пора заняться устранением замерзания газа в баллоне:

  1. Толстая медная проволока обернутая вокруг нагреваемой сетки и газовой емкости помогает слабо. Может, дело пойдёт лучше, если утеплить сверху носком или пожаробезопасным ПЕНОФОЛОМ.
  2. Автор предложил вместо проволоки использовать медную шину. Теплопроводность, понятное дело, много выше, чем единственной жилы, дело пошло на лад. Шина – отрез полосовой меди. Одним концом крепится к раскаленной сетке, другим к баллону.

Рекомендуется обернуть самодельный обогреватель ПЕНОФОЛОМ для сохранения тепла. Чтобы баллон не падал, в магазине присмотрите специальную подставку.

Автор замечает, что горелки встречают с горизонтальным расположением баллона. В этом случае самодельный обогреватель не падает, оберните шерстяным носком, чтобы газ не застывал на морозе.

Очевидно, что к устройству необходимо запастись дополнительным баллоном. На случай, если первого не хватит. Не помешает конструкция и тем, кто передвигается на машине.

Плюсы и минусы обогревателя из нагревательного кабеля

Самодельный обогреватель для многих кажется выгодным изобретением с экономической точки зрения. Однако с учетом того, что греющий элемент придется покупать, расходы не всегда оправданы. Из плюсов такого обогревателя можно выделить:

  1. Безопасность. Греющий элемент заключен в защитную оболочку, что исключает получение ожога или поражения током.
  2. Простота изготовления. Например, чтобы собрать обогреватель из керамогранита и греющего кабеля, достаточно нагревательный элемент намотать на плиту, являющейся основой изделия, и подключить сетевой провод с вилкой.
  3. Обширная область использования. Обогреватель можно применять на улице для отогрева труб, внутри влажного или запыленного помещения.

5 идей сборки самодельного электрического обогревателя

11.11.2015 нет комментариев 41 338 просмотров

Мы продолжаем рассказывать о самодельных электроприборах и наши новые мастер классы коснулись электрообогревателей. На самом деле собрать простой нагревательный элемент в домашних условиях не составит труда даже неопытному электрику. Необходимо всего лишь иметь при себе доступные подручные средства и схему, по которой должна выполняться сборка. Далее мы предоставим к Вашему вниманию несколько интересных идей с фото и видео примерами, которые доступно покажут, как сделать обогреватель своими руками для дома, гаража и даже машины!

Требования к устройству

Переносное устройство, предназначенное для обогрева маленького помещения, довольно функционально по своей области применения.

Схема и общий вид электрического обогревателя для гаража.

Его можно использовать для обогрева гаража или чтобы поддерживать тепло палатки во время походов в холодное время года. Кроме того, устройство, созданное своими руками, подойдет для дачников и огородников, являясь полезным приобретением для создания комфортных условий выращивания растений в теплицах, особенно учитывая наши климатические условия с неожиданными перепадами температур.

Те, кто желает своими руками сконструировать обогреватель, не всегда возьмутся за данную работу, особенно если дело касается приобретения дорогих материалов для создания агрегата. Поэтому обогреватель должен быть выгодным и отвечать таким требованиям, как хорошая продуктивность, безопасность при использовании, особенно в условиях туристической палатки и гаража, где имеются горючие вещества, удобность, компактность и небольшое потребление энергии. Так как сделать обогреватель самостоятельно?

Большинство самодельных устройств во многом копируют механизм заводских вариантов. Исходя из этого, самодельный обогреватель для гаража или палатки можно сделать, опираясь на одну важную деталь — термопленку. Тепло, создаваемое ей, не будет направлено на нагревание воздуха. Вырабатываемое тепло будет направлено на сами предметы гаража, от которых тепловая энергия передается далее, в окружающую среду. Таким образом, обогреватель, созданный своими руками, не будет работать в холостом режиме, так как выработанное тепло передается на рядом находящиеся предметы. Лишь небольшая часть энергии расходуется при передаче тепла через воздух. Поэтому самодельный обогреватель для гаража обойдется недорого, так как он будет потреблять малое количество энергии, а отдавать максимум. Что необходимо для создания обогревателя?

Для изготовления обогревателя вам понадобятся материалы и инструменты: 2 прямоугольных стекла, парафиновая свеча, фольга, герметик, кабель, эпоксидка, паяльник.

Материалы и компоненты для изготовления обогревателя своими руками могут найтись даже дома, поэтому, чтобы сделать обогреватель для гаража, не потребуется много времени. Но в дальнейшем может понадобиться мультиметр, чтобы сделать диагностику устройства на предмет работоспособности, поэтому его стоит либо приобрести, либо позаимствовать у друзей, если таковой у них имеется в наличии.

Список необходимых компонентов:

  1. Два куска стекла прямоугольной формы, которые должны иметь одинаковые размеры. Необходимая площадь для каждого из них составляет 20-25 кв. см.
  2. Свеча из парафина.
  3. Кусок алюминиевой фольги.
  4. Герметик.
  5. Двужильный силовой кабель, имеющий при себе вилку.
  6. Ножницы, которые потребуются для нарезания фольги.
  7. Эпоксидный клей.
  8. Паяльник.

Кроме того, не лишним будет запастись ватными тампонами, которые могут пригодиться для удаления сажи, и тряпочкой для очищения стекла.

Пошаговые схемы сборки

Выбору экономичного и эффективного варианта уделяют достаточно времени, чтобы потом не пришлось разочароваться. Сама сборка электрообогревателя своими руками не столь сложна, чтобы с ней не мог справиться начинающий мастер. Принцип сборки почти всех конструкций похож, поэтому, освоив изготовление одного прибора, легко перейти на другой.

Масляная батарея

Большой популярностью пользуются масляные обогреватели. Принцип действия их очень простой: масло, находящееся внутри труб, нагревается вставленным внутрь тэном. Такой прибор очень прост в изготовлении, имеет хорошие показатели КПД и безопасности.

Сделать собственноручно масляный обогреватель несложно, нужно лишь следовать инструкции

  1. Берут нагревательный ТЭН (мощность — 1 кВт) и электропровод с вилкой для розетки. Некоторые умельцы устанавливают тепловое реле для автоматического управления. Его тоже приобретают в магазине.
  2. Готовят корпус. Для этого сгодится старая батарея водоотопления или радиатор автомобиля. Можно сварить корпус аппарата из труб самостоятельно, если есть навыки сварщика.
  3. Делают два отверстия в корпусе: внизу — для вставки ТЭНа, вверху — для заливки масла и его замены.
  4. Вставляют ТЭН в нижнюю часть корпуса и хорошо герметизируют место крепления.
  5. Заливают масло из расчёта 85% от внутреннего объёма корпуса.
  6. Подсоединяют приборы контроля и автоматики, хорошо изолируют электросоединения.

Инфракрасный обогреватель своими руками;

Мини-обогреватель для гаража

Иногда требуется очень компактный обогреватель для определённых целей. В таких ситуациях может выручить мини-тепловентилятор, сделанный из обычной консервной банки.

Чтобы его изготовить, делают следующие шаги:

  1. Готовят большую жестяную банку из-под кофе или других продуктов, вентилятор от компьютера, трансформатор на 12 Вт, проволоку из нихрома сечением 1 мм, диодный выпрямитель.
  2. Из текстолита вырезают рамку по диаметру банки и проделывают в ней два маленьких отверстия для натяжения спирали накаливания.
  3. Вставляют в отверстия концы нихромовой спирали и припаивают их к зачищенным электропроводкам. Для вариативности режимов и надёжности подсоединяют несколько спиралей параллельно и устанавливают регулятор мощности.
  4. Собирают электрооснастку обогревателя. Хорошо пропаивают и изолируют все соединения.
  5. Монтируют вентилятор внутрь банки болтами и кронштейном.
  6. Хорошо закрепляют электропровода, чтобы они не перегревались и не попадали в полости вентилятора при перемещениях обогревателя.
  7. Для доступа воздуха просверливают около 30 отверстий в дне банки.
  8. Для безопасности спереди надевают металлическую решётку или крышку с отверстиями.
  9. Для устойчивости делают из толстой проволоки специальную подставку.
  10. Включают в сеть и проверяют устройство.

Инфракрасная панель для обогрева

В последнее время всё большей популярностью пользуются инфракрасные керамические обогреватели. Своими руками такое устройство сделать намного сложнее, если не покупать готовые термопанели, но вполне возможно.

Сделать подобный современный инфракрасный обогреватель можно в домашних условиях

Для этого делают следующее:

  1. Готовят материалы: мелкий графитный порошок, эпоксидный клей, 2 металлопластиковые или керамические пластины по 1 м², 2 медные клеммы, деревянные заготовки для рамки, электропровода и выключатель, может быть регулятор мощности при более сложном варианте.
  2. Расчерчивают на обеих пластинах зеркально схему расположения спиралей на внутренней стороне. Расстояние от края около 20 мм, между витками и клемами — не менее 10 мм.
  3. Графит перемешивают с эпоксидной смолой 1 к 2.
  4. Кладут на стол плиты со схемой, гладкой стороной вниз.
  5. Наносят тонким слоем смесь графита и клея по схеме.
  6. Один из листов кладут сверху на второй лист, гладкой стороной к себе. Крепко прижимают их друг к другу.
  7. Вставляют клемы в обозначенных заранее местах вывода.
  8. Дают просохнуть.
  9. Присоединяют электрические провода и проверяют работоспособность.
  10. Делают деревянную рамку для устойчивости.
  11. Оснащают устройство терморегулятором.

Самодельный обогреватель своими руками;

Идея №1 – Компактная модель для локального обогрева

Самым простым способом, который позволит сделать электрообогреватель является именно этот. Для начала подготовьте следующие материалы:

  • 2 одинаковых прямоугольных кусочка стекла, площадью около 25 см2 каждое (к примеру, размерами 4*6 см);
  • кусок алюминиевой фольги, ширина которой не больше ширины стекол;
  • кабель для подключения электрического обогревателя (медный, двухжильный, с вилкой);
  • парафиновая свеча;
  • эпоксидный клей;
  • острые ножницы;
  • плоскогубцы;
  • деревянный брусок;
  • герметик;
  • несколько ушных палочек;
  • чистая тряпочка.

Как Вы видите, материалы для сборки самодельного электрического обогревателя вовсе не дефицитные и могут находиться под рукой у каждого. Итак, сделать маленький электрообогреватель своими руками можно по следующей пошаговой инструкции:

  1. Тщательно протрите стекло тряпочкой от грязи и пыли.
  2. Плоскогубцами аккуратно возьмите стекло за край и обожгите одну из сторон свечой. Копоть должна равномерно покрыть всю поверхность. Аналогичным образом нужно обжечь и одну из сторон второго стекла. Необходимо сначала плавно прогреть все стекло, чтобы оно не лопнуло от резкого перепада температур.
  3. После того, как стеклянные заготовки остынут, аккуратно с помощью ушных палочек очистите их края не больше, чем на 5 мм по всему периметру.
  4. Вырежьте из фольги две полоски, шириной точно соответствующей ширине закопченной области на стекле.
  5. Аккуратно нанесите клей на стекло по всей обожжённой поверхности (она токопроводящая), стараясь не повредить слой копоти.
  6. Уложите куски фольги, как показано на фото ниже. После чего нанесите клей на вторую половинку и соедините их.
  7. Затем загерметизируйте все места соединения.
  8. С помощью тестера самостоятельно замерьте сопротивление самодельного обогревателя. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье. После этого рассчитайте мощность элемента, пользуясь формулой: P=U2/R. Если мощность не превышает допустимые значения, переходите к завершению сборки. Если же мощность вас не устраивает, нужно переделать нагревательный элемент — сделать тоньше или тоньше слой нагара (сопротивление станет меньше, если он станет толще и наоборот).
  9. Приклейте концы фольги к одной из сторон.
  10. Сделайте подставку из бруска, установив на нее контактные площадки, подключенные к электрической вилке.

Вот по такой технологии можно сделать электрический мини обогреватель своими руками. Максимальная температура нагрева составит около 40о, чего будет вполне достаточно для локального обогрева. Однако для отопления комнаты такой самоделки будет, конечно же, мало, поэтому ниже мы предоставим более мощные варианты самодельных электрообогревателей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
