Печь Булерьян: принцип работы, конструкция и популярные модели

Облагораживание и модернизация отопительного прибора

Готовая конструкция успешно применяется для обогрева небольшого помещения. Отопительная готовая печь имеет не совсем привлекательный вид, поэтому ее часто применяют для хозяйственных построек.

Разводка тепла по комнатам дома

Для отопления целого дома используют гофрированные трубы, которые подключаются к тепловым обменникам. Проем облагораживается декоративной решеткой. Выполнять разводку рекомендуется на этапе планирования и выполнения чертежей.

Во всех комнатах в стенах нужно проделать специальные каналы, которые будут подавать теплый воздух. Можно установить калориферную печь в подвале, а воздуховоды проводить через пол во всех помещениях. Конструкция буллера подлежит усовершенствованию. Во всех камерах монтируются коллекторы. Они обеспечат своевременное и быстрое распределение воздуха.

Разводка труб с подвального помещенияВоздушное отопление в доме

Улучшение внешнего вида агрегата при помощи кирпичной или каменной кладки

Можно сделать обкладку печи при помощи кирпича. Такой способ обладает огромным количеством преимуществ:

  • улучшение внешнего вида печи;
  • обеспечение безопасности во время эксплуатации;
  • увеличение показателей теплоемкости.

Можно сделать булерьян, который стилизован под русскую печь или камин. Владельцы домов имеют возможность воплотить в жизнь разные дизайнерские задумки и решения. Она может быть полукруглой или квадратной. Кирпичную кладку делают максимально близко к корпусу.

Стилизация Булерьян под русскую печьОбычный вариант установки без декорирования

Переделка буржуйки под жидкое топливо

Можно переделать конструкцию для использования жидкого топлива, автомобильного масла. Такая конструкция не может эксплуатироваться в жилых помещениях. Печь на жидком топливе идеально подойдет для гаража, подсобного помещения.

Для перевода булерьяна нужно выполнить следующие действия:

  • емкость для масла устанавливается на незначительном возвышении;
  • шланг для подачи топлива протягивается к конструкции;
  • в топочной двери вырезается отверстие, которое предназначено для трубки и присоединения регулировочного крана.

Чтобы применять машинное отработанное масло, необходимо обеспечить тягу, регулировку горючего. Можно установить самодельную горелку.

Монтаж под использование жидкого топлива

Установка водяного контура

Чтобы закольцевать все теплообменники можно изготовить печь из листовой стали. В результате получается конструкция правильной формы цилиндра. В верхней части подключается еще один цилиндр. Его применяют в качестве водяной рубашки.

Нижняя часть печи прогревается незначительно. Именно поэтому печь смещается вниз. Для максимального использования тепла проводится дополнительный контур на выход дымового канала.

Печь с водяной рубашкой

Дымоход для печи Булерьян

Периодически дымоходную трубу необходимо чистить от копоти и конденсационной сажи (рекомендовано 2 раза в год). Игнорирование чистки дымохода и использование мокрых дров приведет к засорению трубы и уменьшению силы тяги.

Частое использование печи в режиме растопки (на максимальных температурах) приводит к быстрому ее износу буквально за 1-2 сезона (прогорает металл). При соблюдении всех предписаний инструкции по текущему содержанию печь может прослужить 5-10 лет и более.

Одним из преимуществ дровяных печей является простота установки. В этом процессе возникает всего одна сложность, которая заключается в правильном подключении теплогенератора к дымоходу.

Очевидно, что функционирование нагревателя без подходящего канала отвода продуктов горения невозможно.

Дымоход для печи Булерьян является одной из самых важных частей такой системы обогрева, поэтому он должен соответствовать определенным требованиям, которые будут рассмотрены далее.

Стоит сразу отметить, что неправильный подбор или монтаж дымоходной трубы может не только значительно снизить эффективность работы котла и теплообмена, но и спровоцировать появление в помещении крайне опасной концентрации дыма.

Поэтому необходимо очень ответственно подходить к обустройству отводных каналов и доверять их установку только профессионалам соответствующего профиля.

Выбор дымоходной трубы для Булерьяна начинается с подбора подходящего материала, из которого она будет изготовлена.

На современном рынке можно найти различные изделия такого назначения, но не каждое из них может использоваться в сочетании с печью конвекционного типа.

Основные материалы для дымовых каналов и их характеристики таковы:

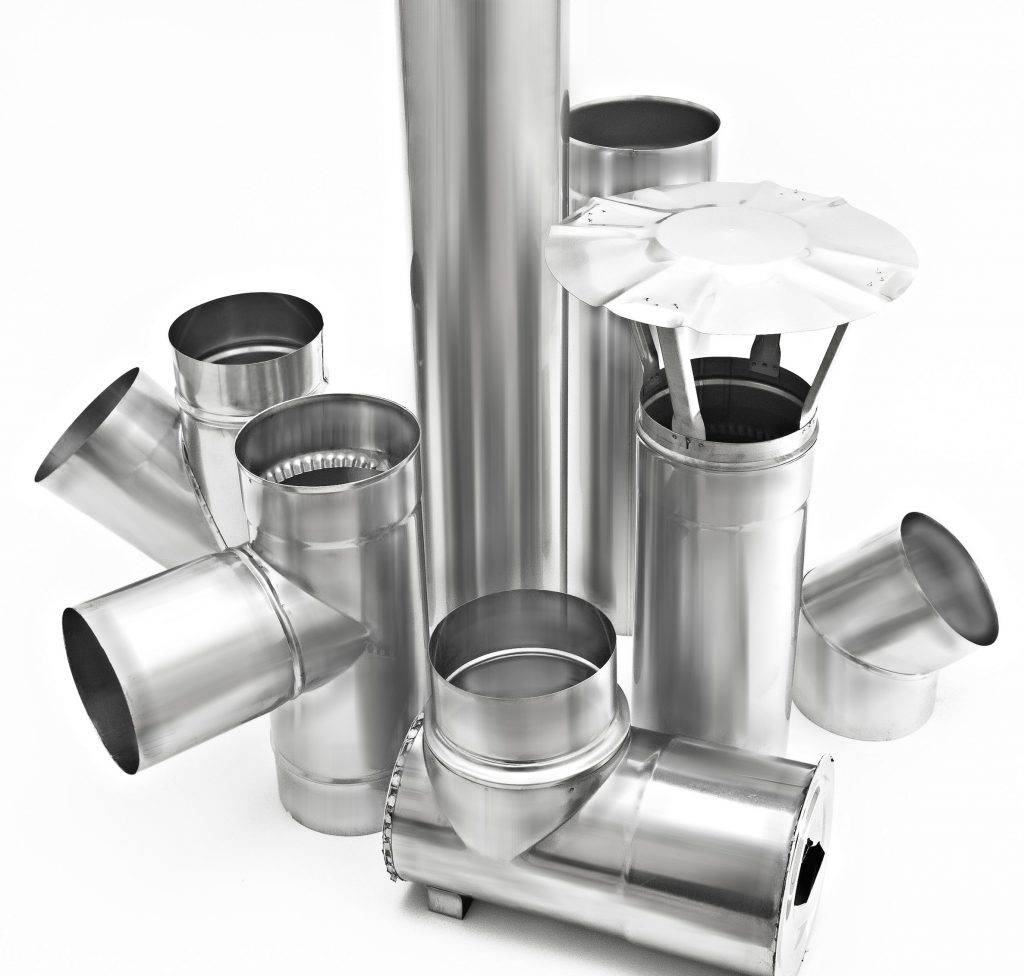

Дымоходы из нержавеющей стали.
Представляют собой готовые части труб, преимуществами которых являются простота монтажа, надежность и долговечность. Они бывают одинарными (устанавливаются внутрь кирпичных шахт) и двойными (предназначены для сооружения внешних каналов отвода газов).
Качество стальных дымоходов для Булерьянов определяется толщиной их стенок, которая должна быть не меньше 1 мм. Благодаря своей универсальности, данные изделия хорошо подходят для подключения к рассматриваемым нагревателям;

Дымоходы из керамики.

Второй вид отводных каналов, совместимых с современными теплогенераторами, какими как печи буллер. Конструктивно они состоят из трех слоев – внутренней керамической трубы, изоляции и внешней бетонной оболочки.

Керамические дымоходы для Булерьяна отличаются отсутствием коррозии, легкостью очистки, отменной тягой, высокой огнеупорностью, простотой монтажа, а также устойчивостью к погодным воздействиям и влиянию конденсата. Все эти качества делают их хорошим выбором для функционирования в сочетании с канадскими печами;

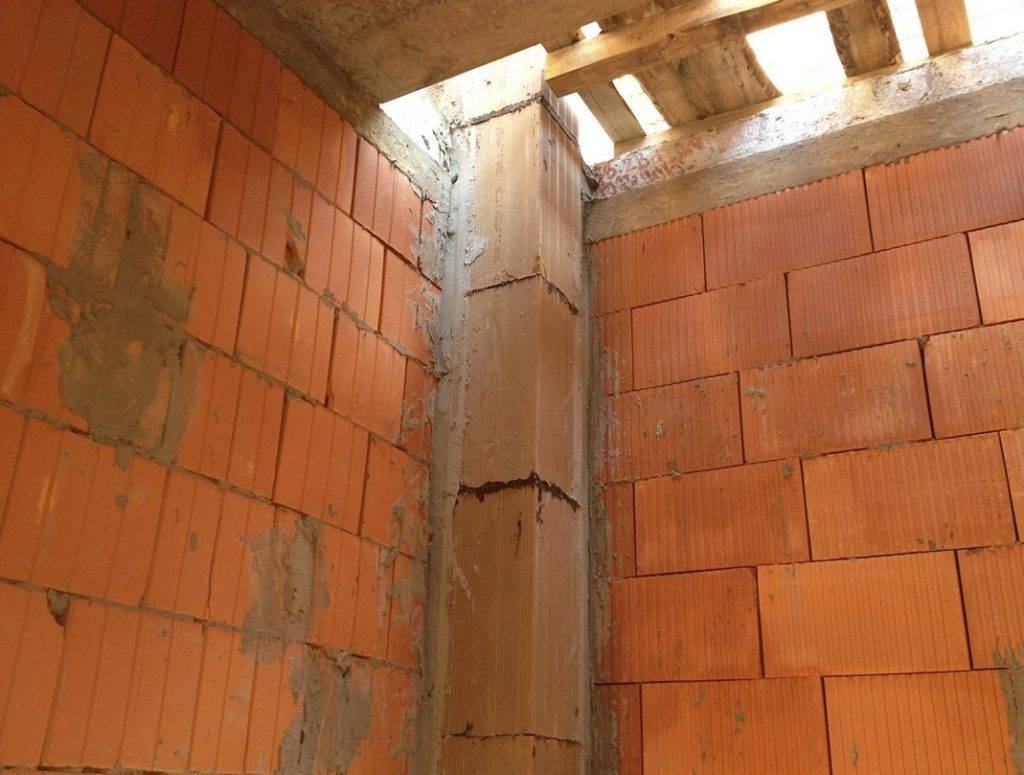

Дымоход из кирпича.

Является традиционным и самым распространенным уже многие века. Однако этот материал имеет один существенный недостаток – он плохо подходит для работы с современными котлами длительного горения, к которым относится и Булерьян.

Дело в том, что такое оборудование производит малое количество продуктов сгорания с относительно небольшой температурой, результатом чего становится образование внутри кирпичного дымохода для Булерьяна водяного пара и конденсата, постепенно разрушающих кладку.

Избежать этих проблем можно, если вставить в существующую шахту одинарную отводную трубу из стали;

Дымоход из асбеста.

Еще один вид дымоотводных каналов, неподходящих для печей Булерьян. При этом он имеет сразу несколько серьезных недостатков. Асбестовый дымоход для Булерьяна, даже будучи хорошо утепленным, характеризуется постоянным образованием большого количества разрушительного конденсата.

Кроме того, асбест выделяет очень неприятный запах, способный распространятся по всей площади отапливаемого помещения.

Виды отопительных печей Булерьян

  1. Обычные печи Бренеран. У них одна задача – равномерный прогрев помещения путем конвекции в условиях длительного горения топлива.

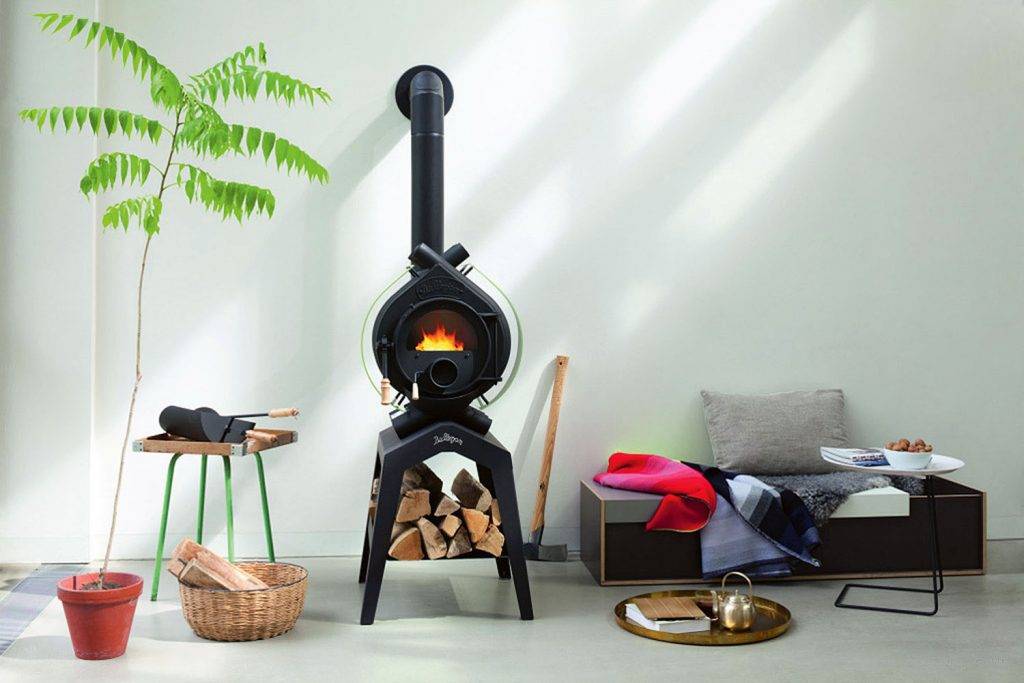

  2. Каминного типа. Это отопительное оборудования со стеклянной дверцей. Это удобный и эстетичный вид печей, в которых вы можете контролировать пламя не открывая дверцу топки.
  3. С водяным контуром. Обогрев помещений, производится путем нагрева воды, проходящей по контуру или специальной жидкости для систем отопления.
  4. С варочной поверхностью. Идеальная разновидность печей для дачных участков, к которым не подведено газоснабжение, в этом случае, Бренеран используется для приготовления пищи.

Отопление «Булерьяном» нескольких комнат

Эти агрегаты длительного горения также используют для обогрева нескольких помещений. Для этого нет необходимости переделывать или модернизировать котел «Булерьян».

Можно собрать в единую конструкцию воздуховоды и тепловую камеру. Созданная таким способом система воздушного теплоснабжения не менее эффективна по сравнению с водяной, а затраты на ее обустройство меньше в несколько раз.

Для сборки тепловой камеры своими руками пользуются готовыми схемами. При этом используют оцинкованные профили, предназначенные для гипсокартона, а также оцинкованные листы.

Из профиля выстраивают каркас, а в листах металла вырезают отверстия под решетки и дверцы ревизии. Потом их крепят к готовому каркасу. Сверху оцинковку покрывают матами минваты. Потом по желанию декорируют камеру.

К выходам воздуха, расположенным сверху, подсоединяют воздуховоды. Их делают из гипсокартона, но можно задействовать металлические трубы нужного диаметра или квадратной формы по аналогии со стандартными воздуховодами. Данное решение более эффективно, чем установка гофры на теплообменные трубы.

В итоге в тепловой камере накапливается все тепло, производимое печью, а потом оно распределяется по воздуховодам. При обустройстве отопления Булерьяном необходимо учитывать следующий нюанс – чем короче воздуховоды, тем эффективнее получается обогрев помещений.

Кстати, некоторые владельцы недвижимости пытаются приспособить данную печь под водяное теплоснабжение. Но принцип ее работы и нагрев воды не совпадают по причине большей теплоемкости у нее по сравнению с воздухом. Поэтому для водяного отопления лучше установить современный пиролизный котел или агрегат продолжительного горения другого типа.

Особенности конструкции

Собрать печь Булерьян своими руками действительно очень просто. Но только для тех, кто умеет обращаться с инструментом и железом, а также имеет представление об устройстве твердотопливных печек. Особых конструкционных сложностей здесь нет, но нужно помнить, что работа с железом требует особой аккуратности – оно не такое податливое, как дерево. Но в качестве конечного результата у вас должен получить отличный отопительный агрегат, который порадует быстрым прогревом и длительным горением.

Собранная своими руками печь Булерьян представляет собой традиционный твердотопливный агрегат, работающий на дровах по газогенераторной схеме. То есть, дрова здесь горят с выделением продуктов пиролиза, которые отправляются в камеру дожигания и сгорают там со вторичным воздухом. Продукты сгорания отправляются в дымоход, уходя в атмосферу и частично выпадая в виде конденсата – мы расскажем, как избавиться от него всего одним движением руки.

Буржуйка Булерьян состоит у нас из следующих частей:

  • Основная камера сгорания – просторная, вместительная, дрова здесь лежат непосредственно на конвекционных трубах;
  • Камера дожигания – располагается над камерой сгорания, представляет собой перфорированный или цельный лист железа, отделяющий верхнюю четверть всего внутреннего объема;
  • Трубчатый конвектор – набор изогнутых труб, большая часть площади которых непосредственно контактирует с дровами, углями и сгорающими газами;
  • Загрузочная дверца с небольшой глухой заслонкой – через нее в печь Булерьян, изготовленную своими руками, загружаются дровами. Она же позволяет отрегулировать доступ кислорода в камеру сгорания;
  • Дымоход с шиберной заслонкой и камерой для сбора конденсата – обеспечивает удаление продуктов сгорания и собирает сконденсировавшиеся продукты сгорания с их последующим удалением.

Также в конструкции печи присутствуют трубки (инжекторы) для подачи вторичного воздуха – он нужен в камере дожигания для сгорания пиролиза.

Именно простота конвекционной печи Булерьян (ее еще называют печью Бренеран) и дала ей заслуженную популярность.

Описание конструкции и принципа действия

Изначально по своей сути это – обычная металлическая печь, чьей задачей является отопление помещения путем прямого нагрева воздуха. Другое дело, каким способом этот нагрев реализован. Отопитель не обогревает воздух в комнате своими раскаленными стенками, как это происходит в случае с обычной печью, а пропускает его сквозь своеобразный теплообменник — калорифер, в этом и заключается принцип работы печи Бренеран.

Теплообменник – это сам корпус нагревателя в виде изогнутых труб, образующих стенки топки цилиндрической формы. Трубы не прилегают друг к другу вплотную, между ними соблюдены определенные промежутки, в которых стенка камеры сжигания выполнена из толстого листового металла. Это сделано для более интенсивного прогрева воздуха в трубах. Когда отопитель разогрет, в них появляется конвективная тяга, побуждающая воздушные массы нагреваться и циркулировать снизу вверх до тех пор, пока весь воздух в комнате не пройдет через такой калорифер.

Правильно подобранная по  печь способна нагреть отапливаемое помещение в течение 20—30 минут, так как конструкция печи Булерьян позволяет ей работать в двух режимах.

  1. Растопка и прогрев, когда происходит интенсивное сжигание древесины с целью быстро обогреть здание и перейти в более экономичный и длительный режим.
  2. Продолжительное горение.

Подача воздуха в теплогенератор происходит через заслонку круглой формы, встроенной в загрузочную дверцу топливника. В процессе розжига заслонка открывается полностью, давая возможность древесине разгореться и быстро нагреть корпус печи. Ниже на фото показано внутреннее устройство Булерьяна.

Сразу можно заметить полное отсутствие зольной камеры, внизу просто проложен подовый лист толстого металла. Сверху установлен второй лист примерно на том же расстоянии от стенок топки, что и подовый. Над ним находится патрубок дымохода, то есть, прямого выхода из камеры сгорания для газов нет, им обязательно нужно обогнуть верхнюю перегородку, за счет чего достигается эффективность порядка 65—70%. Чтобы до конца понять, как работают отопительные агрегаты Бренеран, проследим процесс от самого розжига, который осуществляют по своим правилам.

Принцип работы прибора

Новое отопительное устройство может применяться для производственных помещений или магазинов, для отопления жилых зданий, еще строящихся домов, дач, оранжерей, гаражей или мастерских. Еще одна потенциальная область применения булерьянов — сушка пиломатериалов. Этот вариант использования агрегатов позволяет добиться снижения себестоимости продукции благодаря безотходному производству (опилки — в топку).

Как работает булерьян?

Особенность булерьяна — максимально возможная теплоотдача, а достигается этот результат благодаря принципу работы, который отличается от функционирования классической буржуйки.

  1. Сначала в топку загружают нужный объем дров. После розжига с помощью специальной смеси или бумаги ограничивают приток свежего воздуха к камере.
  2. При недостатке кислорода дрова не сгорают моментально, а медленно тлеют, вырабатывая горючий газ, который поступает в верхний отсек.
  3. Во второй камере происходит «доработка» продукта пиролиза — воспламенение газа благодаря вторичному притоку воздуха.
  4. Тепло, образовавшееся в процессе тления и остаточного сгорания топлива, поступает в помещение.

КПД качественно сделанного булерьяна может достигать 90%. При правильном расчете мощности агрегата подкладывать топливо хозяевам придется всего несколько раз в сутки (2-3). Уникальность канадского устройства состоит в том, что он может работать как замена нескольким приборам. Булерьян может выполнять функции обычной печи, газогенератора или калорифера.

Режимы работы устройства

Такие устройства относятся к отдельной категории — к «печам длительного горения». Отопительные приборы умеют работать в двух режимах — растопки и газификации.

Режим растопки

В этом случае главная задача — разогрев прибора до необходимой температуры. Благодаря интенсивной конвекции (движение нагретого/остывшего воздуха) помещение очень быстро прогревается. После наполнения топки топливом ее дверцу закрывают, заслонку полностью открывают, обеспечивая приток воздуха.

Температура в топочном отсеке поднимается до 700-800°, прогревая встроенные воздуховоды-трубы. На выходе температура воздушных масс достигает 130-140°. У этого режима есть недостаток: это недостаточно высокий КПД. Поэтому сразу после растопки булерьян переводят в режим длительного горения.

Режим газификации

Перевод в этот вид работы обычно происходит через полчаса после растопки печи. После того как сгорит первая партия топлива, в камеру снова загружают дрова, но теперь максимально плотно: между крупными чурками укладывают мелкие элементы. Затем дверцу «запечатывают», и ограничивают поступление воздуха, одновременно закрывая заслонку.

В этом режиме практически полностью прекращается горение топлива: оно начинает медленно тлеть, выделяя газы, которые направляются во вторую камеру. В ней они смешиваются с поступающим воздухом, и загораются. Температура в этом отсеке невелика: она составляет 200-300°, на выходе из него значение понижается до 55-60°.

При полной, плотной загрузке отсека булерьян способен проработать 10-12 часов без новой порции «пищи». Время зависит лишь от вида топлива — от породы дерева: чем она тверже, тем реже требуется закладка.

Печи с водяным контуром

Еще не так давно булерьяны можно было использовать только в качестве локальных отопительных приборов. Одно устройство было способно обогреть только одно помещение. Чтобы восполнить пробел, были придуманы устройства с водяным контуром. Их называют аквабуллерами. При самостоятельном изготовлении можно использовать два решения:

  • «переназначить» все трубы булерьяна, полностью переделать печь под водяное отопление: воздуховодов в классическом варианте восемь;
  • предпочесть комбинированное оборудование: только часть труб сделать водяным контуром, а остальные оставить «как есть».

Еще одна альтернатива — подведение дополнительного контура, поэтому недостатка в решениях нет. Такие агрегаты логично использовать, если:

  • здание имеет несколько комнат или этажей, которые невозможно прогреть одним-двумя приборами;
  • дом не имеет доступа к централизованной системе отопления;
  • стоимость отопления высока, а цена топлива приемлема;
  • часто возникают проблемы с центральным отоплением;
  • дом не предназначен для постоянного проживания.

Использование таких комбинированных устройств разрешено, однако этот вариант остается не слишком популярным. Исключение — оборудование, работающее на дачных участках.

Особенности печей Bullerjan

Такие печки часто называют усовершенствованными современными буржуйками. Это верно лишь отчасти, ведь от своих предшественниц они взяли только металлический корпус и дымоход,

Пару слов об истории создания

Считается, что Bullerjan сконструировали канадские лесорубы, пока коротали долгие вечера на своих зимовках в лесу, но это только красивая легенда, придуманная для увеличения продаж.

В действительности конструкцию создал американский изобретатель Эрик Дарнелл в 1975 году. Случилось это в штате Вермонт на самой границе с Канадой. Печь делалась для дома и первые серийные экземпляры действительно вышли в Канаде под маркой «Free Flow».

Принцип действия печей Булерьян был придуман Эриком Дарнеллом в 1975 году.

Примерно в 1982 году немецкий бизнесмен Эрхард Кнофлер, путешествуя по Канаде, увидел печь и договорился в Дарнеллом о выкупе прав на нее. После этого немец регистрирует торговую марку Bullerjan и под ней начинает массово выпускать такие печи.

Как работает конструкция

Принцип работы здесь основан на элементарных законах физики:

  • Корпус печи сварен из изогнутых труб диаметром порядка 50 мм;
  • Нижняя часть такой трубы находится недалеко от пола, а верхняя возвышается над печью;
  • Холодный воздух всасывается снизу и, пройдя через трубы, разогревается до температуры 100–150 ºС.

Схема печи Bullerjan и принцип ее действия.

Отчасти такую конструкцию можно сравнить с пиролизным твердотопливным котлом длительного горения. Дело в том, что внутри кроме самой топки вмонтирована еще камера, в которой происходит догорание газов, в результате эффективность печи повышается в разы.

Булерьян позиционируется как печь работающая исключительно на дровах, но это скорее рекомендация, если вы засыплете в нее уголь, она будет работать еще эффективней, правда, при регулярных угольных «атаках» металл топки быстро прогорит.

Чертежи печи Bullerjan.

Температура в топке и камере догорания газов регулируется двумя шиберами, один из которых установлен на дверце, а второй на дымоходе.

Печь может работать в 2 режимах:

  1. Быстрый нагрев — это когда открываются все заслонки и печь доводится до максимального прогрева. В результате за считанные минуты температура воздуха выходящего из верхних труб доходит до 150ºС, что позволяет нагреть помещение максимум за час;
  2. Стабильная газификация — когда необходимый максимум в помещении достигнут, печь переводится в режим стабильной газификации. Для этого топка полностью заполняется сухими дровами, а заслонки частично перекрываются. В режиме газификации Булерьян выдает температуру 60–80 ºС.

Небольшую дачу такая буржуйка способна обогреть за полчаса.

Такая печь хорошо подходит для дачи, кроме того сейчас есть модели разработанные специально для бани с водяным контуром, ведь отопление банной каменкой намного ниже по эффективности, с Булерьяном в парилке можно довести температуру до максимума менее чем за час.

Дымоход для подобных агрегатов можно обустраивать по-разному.

Разновидности с фото и география использования булерьяна

Для того чтобы понимать отличие между булерьяном, бренераном, буллером, печью Бутакова и другими видами конвекционных печей, подробнее разберёмся во всех нюансах. Прежде всего, о — это бренд немецкой компании Bulerjan, который занимается выпуском супер-буржуек. Нередко печи этого типа называют более коротким словом буллер. «Бренеран» — такие же агрегаты, но выпускаемые отечественными заводами по лицензии. Разработанная в России профессором Бутаковым печь по принципу действия очень схожа с первоначальной конструкцией, однако имеет некоторые отличия:

  • утопленные в корпус конвекционные теплообменники;
  • кубическая форма корпуса вместо цилиндрической;
  • применение зольника и колосниковой решётки;
  • плоская платформа в верхней части корпуса для подогревания еды.

На самом деле применение колосниковой решётки в газогенераторном агрегате излишне, поскольку интенсивное горение дров предполагается лишь в первые минуты после розжига. К тому же непонятно её предназначение, учитывая, что она находится ниже уровня поддувала. Есть сомнения и в эффективности площадки для установки кастрюли или чайника. При выходе на рабочий режим температура булерьяна редко достигает даже 75 °С, поэтому для разогрева пищи потребуется немало времени.

Печь Бутакова представляет собой модернизированный булерьян

Несмотря на то что отопительный прибор изначально разрабатывался как печь с воздушным теплообменником, некоторые умельцы закольцовывают конвекционные каналы, подключив их к водяной системе отопления. Получившийся аквабуллер, конечно же, имеет право на существование, однако целесообразность такого решения сомнительна. Во-первых, теплоёмкость воздушной среды в 800 раз меньше, чем у воды, поэтому печь, рассчитанная на конвекцию, в условиях жидкостного теплообмена будет работать с пониженным КПД. Во-вторых, даже если бренеран взять в качестве агрегата длительного горения, то это тоже нерационально, поскольку существуют более подходящие специализированные конструкции твердотопливных котлов, использующих пиролиз. Несмотря на это аквабуллеры нашли своё место в линейке агрегатов, представляющих собой модернизированный булерьян.

Водяная рубашка превращает конвекционную печь в водогреющий котёл, который называют аквабуллером

Несмотря на то что изначально калориферная печь разрабатывалась для бытового использования, в настоящее время булерьян широко используется во всех сферах хозяйственной деятельности:

  • для отопления дач и загородных домов, в том числе деревянных;
  • в производственных цехах;
  • для обогрева подсобных помещений;
  • в гаражах и мастерских;
  • в банях и саунах;
  • для поддержания необходимой температуры в теплицах;
  • в качестве отопительных агрегатов загородных кафе и ресторанов;
  • для обогрева административных зданий в сельской местности и т. д.

При установке булерьяна обязательно учитывают мощность и габариты отопительного агрегата, поскольку от этого зависит, сможет ли прибор равномерно отапливать всё помещение

Не менее важно правильно выбрать место установки канадской печи, по всем правилам оборудовать дымоход и обеспечить его регулярное обслуживание

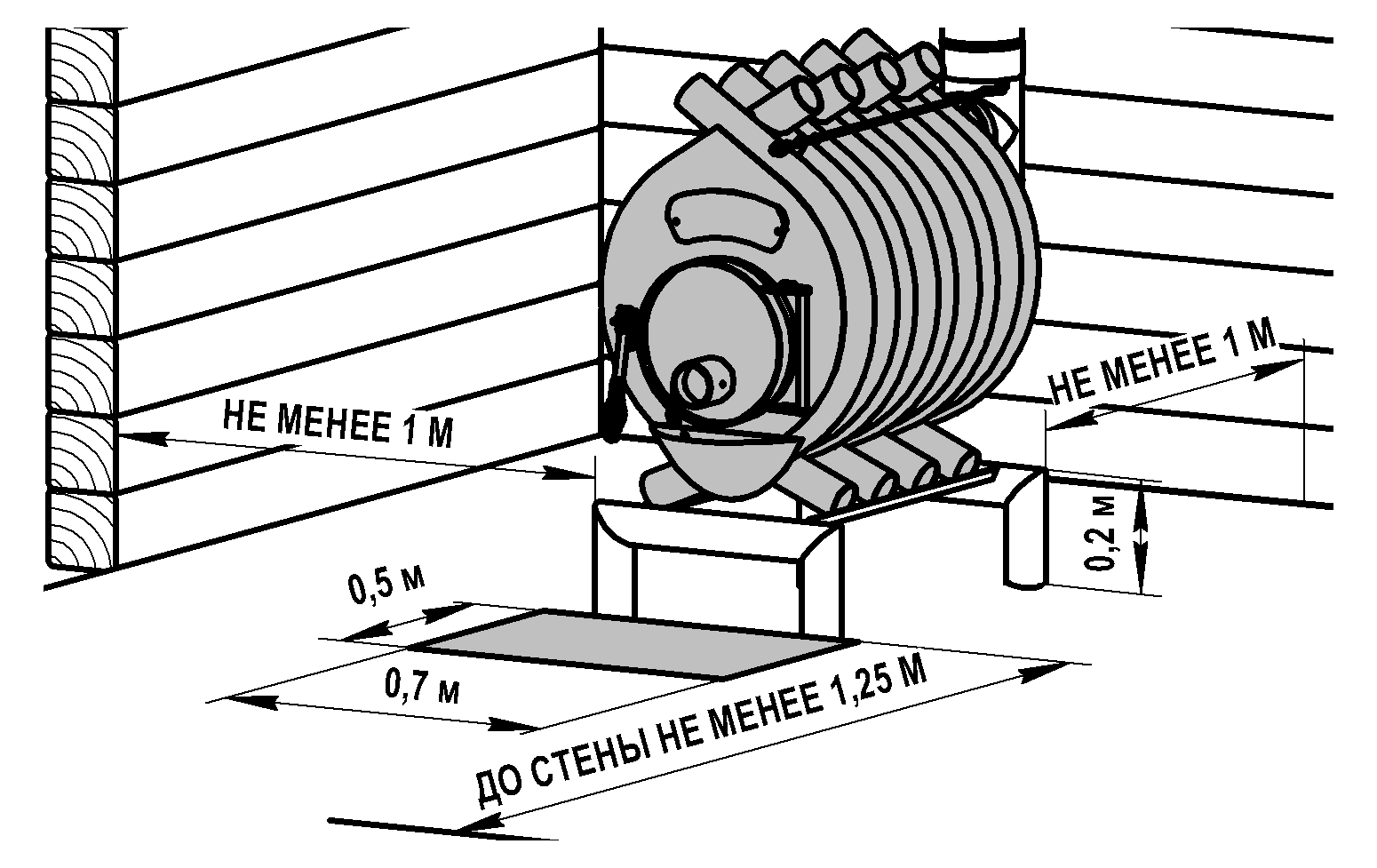

Схема установки конвекционного агрегата

Главные особенности печи

Используемый в печах марки Breneran пиролиз позволяет теплогенератору работать на одной закладке топлива гораздо дольше, чем при обычном горении.

Обычный твердотопливный котел приходится перезаправлять каждые 4 часа, в то время как Бренеран-Булерьян может трудиться без участия пользователя целых 8 часов. Такие агрегаты называют печами или котлами длительного горения.

Отметим, что 8 часов – это далеко не рекорд. Существуют отопители, способные работать на одной закладке по нескольку суток. Но они являются гораздо более массивными, чем Булерьян, и, в отличие от него, мобильными считаться не могут.

Процесс горения в теплогенераторах марки Булерьян регулируется вручную двумя заслонками или дросселями: одна установлена на передней дверце и используется для регулирования мощности, другая (шибер) – в дымоотводящем канале (переключает режимы горения пламя/тление). Таким образом, печь не нуждается в электроснабжении и может эксплуатироваться в полевых условиях, для которых изначально и создавалась (по заказу мобильных лесозаготовительных бригад в Канаде).

Рукоять передней заслонки у большинства моделей имеет температурную шкалу (наружная температура) и фиксатор в виде передвижного упора. В шибере имеется вырез в форме сектора, благодаря которому полное перекрытие дымохода, приводящее к попаданию в помещение угарного газа, является невозможным.

Пользователю на заметку. Обязательным элементом для Булерьяна является горизонтальный участок трубы длиной от 0,8 до 1 м, посредством которого теплогенератор подключается к вертикальному дымоходу. Эта деталь (ее называют «чушкой» или «боровом») замедляет догорание отходящих газов. Именно за ней и установлен шибер.

Следующий за шибером вертикальный участок дымохода длиной 1,5 – 3 м с мощной теплоизоляцией называется экономайзером. Это очень важный элемент. Здесь происходит окончательное догорание дымовых газов, которые вспыхивают в центре газовой струи при воздействии на них отраженного стенками инфракрасного излучения (эффект «перескока пламени»).

Аква Бренеран после монтажа

Воспламенившийся газ резко расширяется и превращается в подобие пробки, тормозя горение в печи. Затем он остывает и покидает дымоход, а горение возобновляется. Только благодаря этому хитрому приему разработчикам удалось сделать режим горения на грани тления и пламени в условиях относительно низкой температуры устойчивым. Еще один положительный эффект: за счет работы в режиме автоколебаний происходит автоматическая подстройка печи в соответствии с качеством используемого топлива.

Без применения экономайзера КПД Булерьяна падает до 65%.

Печь Булерьян-Бренеран с водным контуром рассчитана на древесное топливо и режим тления, для которого требуется температура в 550 – 650 градусов. Если же топить ее углем (температура горения – 800 – 900 градусов), то уже через 1 – 2 сезона печь прогорит.

Растопка Булерьяна осуществляется следующим образом:

  1. Переведя обе заслонки в полностью открытое положение, топку печи заполняют каким-нибудь легковоспламеняемым топливом (подойдет даже бумага или картон), которое затем поджигают. Некоторое время печь работает в режиме пламени, что позволяет быстро прогреть помещение. Желательно закладывать такую порцию топлива, чтобы оно полностью превратилось в угли за 3 – 4 мин до полного прогрева помещения. Следить за процессом горения удобнее всего через прозрачную дверцу из жаропрочного стекла, но если в вашей модели такая опция не предусмотрена, можно поглядывать в поддувало.
  2. На прогоревшее до углей топливо укладывают крупные поленья. Также можно использовать пеллетные гранулы или брикеты из торфа. Камера должна быть заполнена «под завязку» – тогда печь сможет работать на одной закладке максимальный срок.

Шиберную заслонку при этом закрывают полностью (напомним, что в ней имеется вырез), а передний дроссель – на величину, соответствующую требуемой мощности. Булерьян перейдет в режим тления с пиролизом.

Печь, которая может работать длительное время без дополнительной закладки дров гораздо более эффективна и удобна в использовании. В следующей статье рассмотрим, какими бывают котлы длительного горения на дровах для дома, как их правильно эксплуатировать и что учесть при покупке.

Классификация чугунных дровяных печей для дома приведена здесь.

Знаете ли вы, что такое муфельная печь? По этой ссылке https://microklimat.pro/otopitelnoe-oborudovanie/pechi/mufelnaya-svoimi-rukami.html рассмотрим, что представляет собой данный агрегат и как можно изготовить его самостоятельно.

Монтажные работы

Дымоход — это важный элемент печи булерьян. Оптимальным вариантом в данном случае считается обустройство теплоизоляционного дымохода. Связано это с тем, что на выходе из устройства газы имеют низкую температуру. В итоги образуется конденсат. Утепленные конструкции положительно решают такую проблему.

  • гладкая поверхность;
  • канал оптимальной формы;
  • высокая стойкость к коррозии и температурам;
  • долговечность, незначительный вес;
  • простой монтаж.

Чертёж печи Булерьян.

Если дымоход изготавливается из кирпича, тогда толщина его стенок должна быть более 120 мм. Для бетонных конструкций этот показатель составляет более 60 мм, для металлических — более 1 мм. Вывод дымохода осуществляется на зданиях с кровлей из негорячего материала выше конька на 1-1,5 м. Если данный элемент находится внутри здания, тогда он нуждается в теплоизоляции, которая проводится с помощью минеральной ваты толщиной более 200-250 мм.

В основании данного элемента предусматривается для его чистки съемная панель либо отверстие с дверцей. В течение отопительного сезона булерьян чистится не менее 2-х раз.

Принципиальная схема

При работе агрегата кислород для дожигания забирается из топочного места. При этом доля воздуха, который отбирается от топки, механически изменяется. Его количество зависит от качества применяемого топлива и установленного режима топки. Этим булерьян отличается от всех систем с соединенными или же раздельными потоками воздуха.

Отделенное верхней перегородкой место образует камеру дожигания при работе в режиме тления. Дымовые газы из дожигателя выводятся в «боров», или «чушку». Эту часть дымохода размещают горизонтально, и ее длина составляет 0,8–1 м. Применение борова обязательно, так как он немного приостанавливает догорание газов, которые отходят.

В дымоходе после поворота располагается шибер, или дымовой дроссель. Вьюшка, которая полностью перекрывает дымоход, не предусмотрена, так что нет опасности угара. Диаметр дымохода немного больше поддувального патрубка, и в заслонке сделано отверстие, поэтому угарный газ в любом случае уйдет в трубу дымохода. Сверху шибера в печи расположен экономайзер.

Названия элементов

Изучив чертеж булерьяна, можно увидеть, что его устройство представляет собой вертикально расположенный участок дымохода. Длина его — от 1,5 до 3 м. В нем происходит окончательное сгорание чадных веществ. В борове середина газовой струи не успевает остыть, и отраженное от стенок экономайзера ИК делает сильнее концентрацию тепловой энергии в потоке, поэтому происходит вспышка газа.

Газ, который вспыхнул, увеличивается в объеме, однако в закрытом пространстве ему некуда деться, так что образуется газовая пробка. При этом горение в топке печи затихает, пробка охлаждается и проходит наружу, а горение опять усиливается.

Предлагаем ознакомиться: Обратная тяга в дымоходе что делать и причины возникновения

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
