Особенности монтажа инфракрасного теплого пола под ламинат, плитку, линолеум. Инфракрасный теплый пол под ламинат: какой выбрать ламинат и монтаж инфракрасного теплого пола

Комплектация пленочных теплых полов

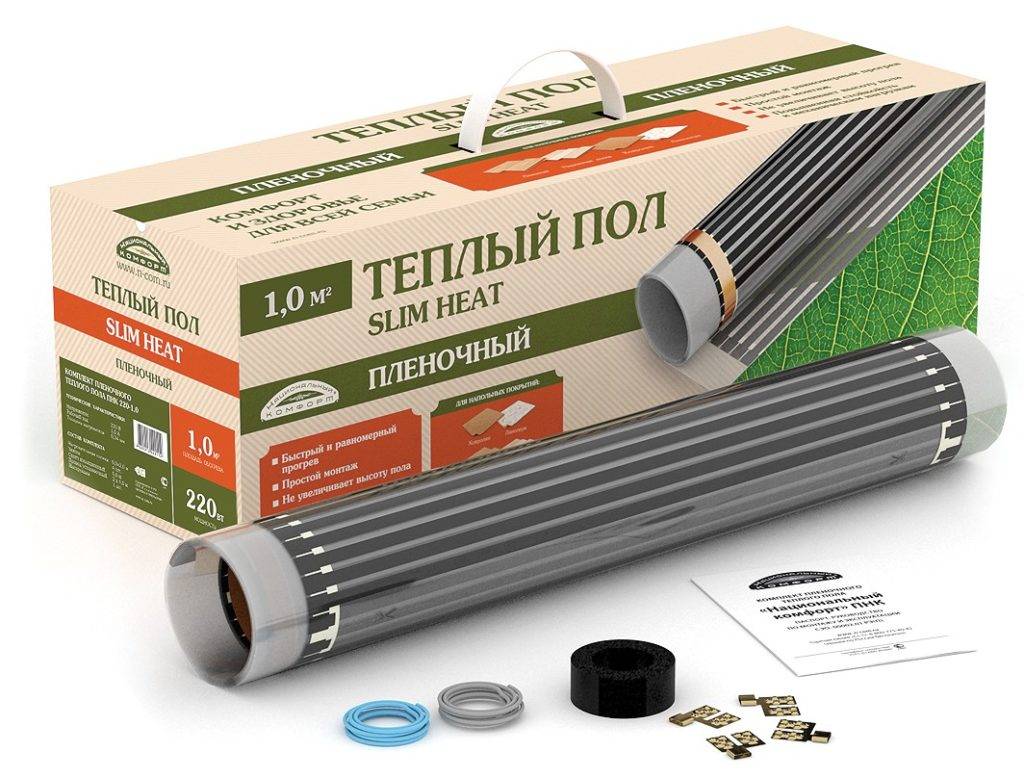

Инфракрасный пленочный теплый пол поставляется в точке продажи в полной комплектации, в которую входят:

Инфракрасные пленочные маты со стандартной шириной в 50 или 100 см. Длина таких полос может варьироваться, однако не должна выходить за пределы 8 м. Обрезать полотнище под нужный размер можно по полосам разметки. Как правило, пунктирная линия с изображением ножниц проходит через каждые 25 см. Обрезку производят только по разметке, поскольку на этих участках размещают небольшие площадки с серебряным покрытием, которыми пленочный теплый пол подключают к питающим кабелям.

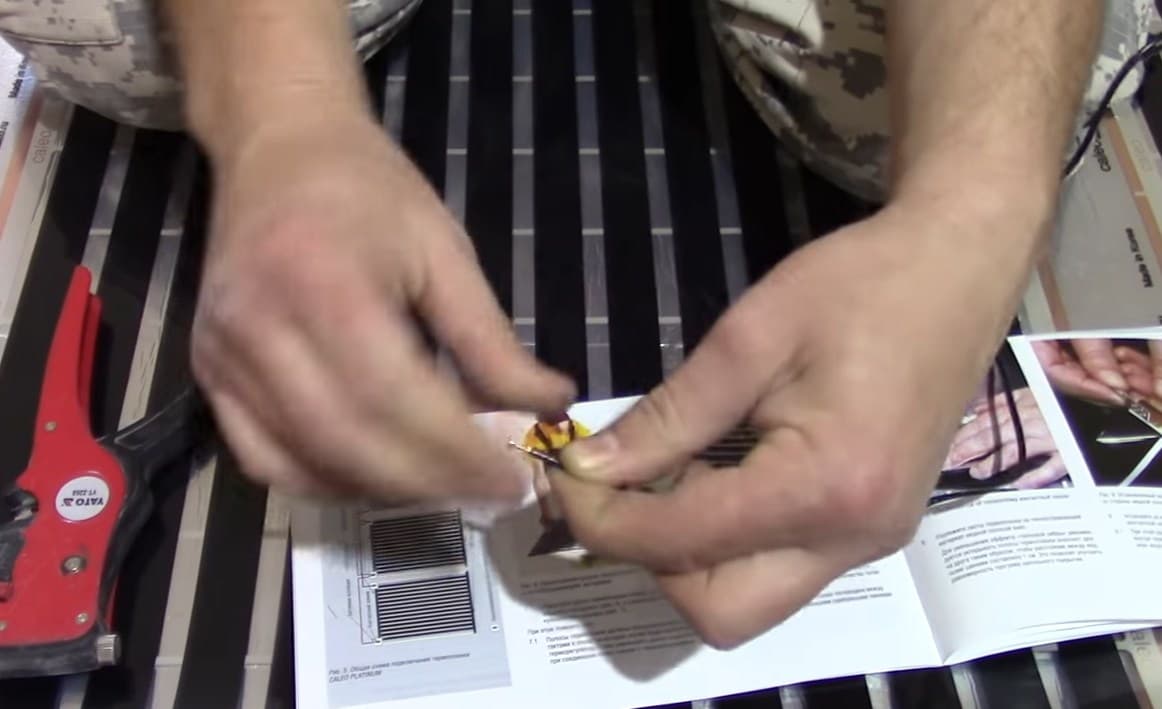

Клеммы, которыми производится подключение нагревательных элементов к кабелю питания. В некоторых случаях питающие кабели поставляются в комплекте с теплым полом. Кроме того, обычно в комплект входит битумная лента, которая служит изоляционным материалом

Приобретая пленочный пол, обратите внимание на наличие такой изоляции.
Термодатчик с кабелем нужной длины также входит в комплект. Он нужен для регулирования температуры нагрева.
Терморегулятор, то есть блок управления системой теплого пола

По типу регулирования он может быть электромеханическим или электронным. Вне зависимости от типа индикаторов, дизайна или схемы регулирования, подключение терморегулятора к термодатчику, нагревательным элементам и сети питания будет одинаковым.

Перед тем как уложить пленочный теплый пол, нужно правильно выбрать его удельную мощность. Стандартными показателями считаются 150 и 220 Вт/м2, иногда в продаже можно встретить и более мощные приборы – 440 Вт/м2. Однако в условиях городской квартиры достаточным показателем будет 150 Вт, поскольку в противном случае поверхность пленки будет нагреваться более 40 ℃, что пагубно влияет на состояние ламината.

Как положить инфракрасный теплый пол под ламинат?

Для монтажа инфракрасного пола под ламинат не нужно использовать бетонную стяжку или специальный монтажный клей. Установку производят поочередно, полосами пленки, которые необходимо закрепить на основу чернового настила. В отдельных случаях его крепят на подложке под покрытие, если Вы собираетесь такую использовать. Во втором варианте целесообразно использовать малярный скотч. Помните, что каждая из полос оснащена отдельным подключением к питанию через специальный монтажный привод.

Перед началом монтажных работ определитесь со схемой размещения полос термопленки, которые служат нагревательными элементами. Материал можно разрезать, создавая на основе сложные геометрические конструкции, а также обходя колонны, углы и другие препятствия. Потом определитесь с местонахождением терморегулятора, сервисной коробки, датчика температуры и схемой прокладки проводов.

На очищенную от пыли и мусора черновую поверхность положите подложку под покрытие, а на ней смонтируйте нагревательные полосы, которые нужно подключить к сервисной коробке, используя провода. Установите терморегулятор и датчики.

Схема укладки

Эффективность работы плёночного тёплого устройства зависит от того, правильно ли оно смонтировано и подключено

Заранее нужно определить участки укладки, важно — под мебелью не размещать

Средняя толщина инфракрасного теплого пола — 1 мм, поэтому для монтажа под ламинат своими руками он отлично подходят.

Есть несколько схем монтажа инфракрасного обогрева под ламели:

Укладка инфракрасного изделия на бетонное перекрытие, сверху старой плитки, на доски. «Пирог» такого пола, это:
ламели;
заземляющие покрытие;
фиксирующий монтажный скотч;
нагревательный элемент, полотно покрытое сплошным слоем карбоновой пасты;
строительный скотч, который крепит подложку;
подложка с отражающим слоем толщиной 3 — 4 см;
черновая основа, в которую входит перекрытие из бетона, старая плитка, доски.

Монтаж инфракрасной тёплой плёнки на перекрытия из бетона, сверху старой плитки, на доски. «Пирог» схож с предыдущим, только нагревательным элементом выступает инфракрасная плёнка с карбоновыми полосами.

Укладка инфракрасного тёплого пола на деревянный (на лагах из дерева). Конструкция, это:
ламинатные панели;
заземляющий материал;
монтажный скотч, который фиксирует плёнку;
элемент нагрева в виде инфракрасной плёнки;
монтажный скотч, который крепит подложку;
подложка с отражающим эффектом толщиной 3 — 4 см;
фанерные листы толщиной 1 см;
теплоизоляционный материал;
деревянная основа (лаги), размещённые с шагом 55 — 60 см;
гидроизоляционное изделие;
черновое основание (бетонное перекрытие, старая плитка, доски).

Обустройство инфракрасного обогрева под ламинат на лагах позволит получить лучшую степень утепления в доме, но конструкция выходит тяжёлой, и обойдётся дороже.

Подключение ИК пленок к регулятору

Все кабели должны сойтись около регулятора температуры. Недопустима скрутка кабелей при подключении к терморегулятору нескольких участков теплого пола. Для соединения следует использовать сертифицированные клеммы.

Для обустройства системы обогрева необходимо взять гибкий провод с негорючей изоляцией. Сечение его рассчитывается исходя из мощности (разделить мощность на напряжение).

При общей мощности системы в 4,1 кВт достаточное сечение кабеля – 2 мм. При мощности 8,3 кВт необходим кабель сечения 4 мм.

Основные действия при подключении теплого пола:

К блоку регулятора кабели подключаются в соответствии с технической документацией на пленочный утеплитель. L — соответствует проводу фазы, N – нулю. Вместе с обозначением резистора обычно указывается допустимая величина нагрузки.
После коммуникации провода убираются в специальные пазы, а терморегулятор закрепляется на заранее предусмотренное место.
Все соединения еще раз тщательно проверяются, и производится пробный запуск системы.
Перед монтажом ламината необходимо повысить безопасность инфракрасной пленки, защитить ее от прорывов и других повреждений. Также нужно обезопасить пленочный обогреватель от попадания влаги. Для этих целей укладывают поверх листов пленки полиэтилен толщиной 200 мкм, через который инфракрасные лучи смогут проходить беспрепятственно. Пленку располагают внахлест и для герметизации закрепляют скотчем.
Ламинат монтируют традиционным способом в зависимости от рекомендаций для конкретного типа панелей.

Следует отметить, что при подключении следует предусмотреть установку автоматического выключателя. Он выключит питание системы отопления, если возникнет хоть малейшая утечка тока.

До укладки финишного покрытия пола следует проверить, как функционирует система. Все листы ИК ленты должны быть одинаковой температуры. Холодные участки говорят об отсутствии контакта. Следует убедиться, что в узлах нет перегрева или заметного искрения.

Эксплуатация

После того, как пленочный инфракрасный теплый пол под ламинат установлен, необходимо сохранить план его размещения в помещении с указанием отступов от стен. Это позволит произвести перестановку в комнате правильно, баз «заездов» элементов мебели на участки с инфракрасными полосами. Если потребуется установить какие-либо элементы на пол с креплением к перекрытию, то схема расположения греющих элементов также придется кстати.

Когда подключение инфракрасного теплого пола завершено, а поверх него уложено напольное покрытие, включать установку сразу на полную мощность не рекомендуется. Линолеум или ламинат должны «адаптироваться», поэтому для начала желательно задавать температуру 15–20 градусов, ежедневно прибавляя по 3–4 градуса. Если на полу уложена плитка, то клей (или раствор), на который она фиксируется, должен сначала высохнуть при естественной температуре. Да и медленная прибавка температуры позволит понять всю эффективность работы пленочного теплого пола под плиткой или ламинатом и определить оптимальное значение.

Какая система тёплых полов лучше – сравнение

Хоть инфракрасный плёночный обогрев считается пока новинкой на строительном рынке, но сама система тёплых полов уже далеко не ноу-хау. Поэтому владельцы квартир и домов решившие уложить у себя подобную систему оказываются перед сложным выбором – какой из видов обогрева предпочесть.

Сравнивать инфракрасную систему с другими достаточно сложно, так как в каждом из вариантов есть свои плюсы и минусы, но и они могут поменяться местами, учитывая индивидуальные условия монтажа, общей системы отопления дома или квартиры и особенностей применяемого напольного покрытия.

Виды систем

Сегодня рынок предлагает следующие виды систем (сравним их по способу укладки, и под какое покрытие рекомендуется их применять):

Кабельный тёплый пол (простой) – необходимо класть в сырую цементную стяжку, можно использовать под керамическую плитку, гранит и керамогранит. Не рекомендуется под паркет (дерево), ламинат, линолеум или ковролин.
«Умный кабель» — укладывают в сырую цементную стяжку, можно использовать под плитку и гранит, паркет (дерево) и ламинат, но нежелательно под линолеум и ковролин.
Теплоизоляционные плиты (кабель) – просто укладываются на пол под любое покрытие (ограничений нет).
Греющие маты (кабель) – укладывается с помощью клея для плитки под керамические и гранитные напольные покрытия

Под другие покрытия класть не желательно.
Инфракрасный плёночный пол – с двух сторон плёнку необходимо обложить подложкой и утеплителем, подходит для всех видов покрытия (линолеум и ковролин с осторожностью).
Инфракрасный стержневой пол – укладывают в стяжку, подходит под все виды покрытия (дерево с осторожностью).

Если говорить о цене, то разница между затратами на установку незначительна, а вот материал в цене сильно отличается. Также стоит учитывать, что если планируется укладка тёплого пола в частном доме с холодным, не отапливаемым подвалом, то инфракрасная плёночная система может не справиться со своей задачей и потребление энергии в зимнее время увеличится вдвое по сравнению с кабелем. В этой ситуации он будет неплох в качестве дополнительной системы отопления при наличии центрального, но не как единственный источник.

Почему ИК пленка – лучший теплый пол под линолеум

Теплый пол разделяют на 2 группы: водяной и электрический, одной из разновидностей которого является инфракрасная пленка. Наименование «пленочный» материал получил из-за внешнего вида. Это двухслойная полимерная пленка, в которую вмонтированы углеродные нагревательные элементы с уникальной нано-структурой. Именно они испускают инфракрасное излучение, нагревающие окружающие поверхности.

Нагревательные элементы выглядят как черные полоски шириной 15 мм, соединенные контактными медными и серебряными шинами. От повреждений структуру дополнительно защищает слой полимера. Система обладает рядом преимуществ:

Пленка работает в благоприятном для линолеума температурном диапазоне, поэтому именно ИК теплый пол считается прекрасным выбором для монтажа под этот вид покрытия. Оптимальной для линолеума считается мощность около 150 — 230 Вт на квадрат. Инфракрасная пленка обеспечивает эти параметры.При монтаже других вариантов существует риск перегрева. Даже если его последствия не очевидны сразу, со временем проявятся деформацией, размягчением, вспучиванием.
Пленку можно уложить в помещениях с нестандартной планировкой, на балконах, лоджиях. Небольшая ее толщина дает возможность эксплуатации в строениях с низкими потолками.

Процесс монтажа прост, поскольку не обязательны «мокрые» работы по заливке стяжки. Система обеспечивает равномерный прогрев помещения, прекрасно поддается автоматической регулировке и может быть интегрирована в систему типа «умный дом».
ИК теплый пол имеет длительный срок эксплуатации. Большинство производителей дают гарантию на эффективную работу в течение от 15 до 20 лет.

Существенный положительный момент – легкий демонтаж системы. При необходимости достаточно снять напольное покрытие и уложить пленку на новом основании или в другом помещении. Расход электроэнергии при использовании пленочных систем на 30% меньше, чем при использовании электрического греющего кабеля на аналогичной площади.

Ламинат: выбор и укладка

Если при устройстве пола предполагается использовать инфракрасный теплый пол под ламинат, то при выборе самого покрытия следует обратить внимание на такие факторы:

Специальная маркировка. На этикетке покрытия производитель соответствующим значком наподобие «змейки» указывает можно ли использовать данный товар для устройства теплого пола. Иногда указывается максимальная температура нагрева. Предельная температура пола — 27 градусов. Оптимальная температура поверхности ламината на 2-3 градуса ниже.
Толщина ламелей. Чем толще ламинат, тем медленнее проходит тепло.
Структура покрытия. Значение теплового сопротивления прямо пропорционально зависит от плотности ламината.
Концентрации формальдегида. По содержанию формальдегида ламинат делится на несколько классов. Покрытие с классом эмиссии Е1 абсолютно безопасно и используется в жилых помещениях. Класс Е0 еще более экологичен, но цена его достаточно высока. В ламинате классов Е2 и Е3 токсичного вещества в 3 и 6 раз больше, чем в Е1 и для использования в квартирах такое покрытие непригодно.

Укладка ламината на ИК-пол

Перед тем как начать монтировать ламинированное покрытие, необходимо подготовить необходимые инструменты. Кроме того, рекомендуется на смонтированную ИК пленку уложить подложку или обычный плотный полиэтилен. Это поможет избежать повреждения системы обогрева. Полосы подложки стелятся внахлест и скрепляются скотчем.
Далее технология укладки ламината на теплый пол не отличается от обычной. При этом специалисты рекомендуют выбирать продукцию известных производителей, например один из лучших европейских брендов — ламинат Балтерио, или более бюджетную коллекцию Kastamonu Black

Разновидности и достоинства пленочных инфракрасных полов

Инфракрасные пленочные теплые полы становятся все более востребованными среди покупателей, поскольку их излучение не является губительным для деликатных деревянных покрытий, таких как ламинат, паркет или паркетная доска.

Выделяют следующие разновидности пленочного инфракрасного пола:

Биметаллический. Представляет собой полиуретановую пленку с вмонтированным в нее двухслойным нагревательным элементом. Его верхний слой состоит из сплава меди и добавок, а нижний слой – из алюминиевого сплава с добавками.
Углеродный. Двухслойная лавсановая пленка служит в качестве резистивного компонента, в котором нагревательные элементы соединены последовательно и параллельно.

Последний довольно часто применяют не только для утепления пола, но и стен. С таким материалом легко и удобно работать, поскольку он эластичный и обладает небольшими размерами (585х545 мм).

Назовем ряд несомненных преимуществ инфракрасного пленочного пола:

скорость и удобство укладки – потребуется порядка 2 часов, прежде чем укладка теплого пола под ламинат будет завершена;
высота комнаты не уменьшится из-за повышения уровня пола, ведь толщина пленки составляет всего 3 мм;
пленочный теплый пол отличается высоким уровнем надежности;
отсутствие необходимости в дополнительных работах по заливке стяжки, поскольку пленочный инфракрасный теплый пол можно стелить непосредственно под ламинат, линолеум или ковровое покрытие (прочитайте: “Как уложить инфракрасный теплый пол под линолеум”);
не сушит воздух в помещении, поэтому влажность воздуха от обогрева не меняется;
оказывает антиаллергическое воздействие на человеческий организм;
экономно расходует электроэнергию – на 20 % меньше, чем иные разновидности теплых полов;
может быть демонтирован и перемещен на новое место жительства;
обладает эффектом ионизации воздуха.

Рейтинг производителей инфракрасных теплых полов

Предлагаем вам список лучших производителей инфракрасных теплых полов, по мнению специалистов и по отзывам потребителей размещенных на таких авторитетных сайтах как brigadir-info.ru и ru.wikipedia.org

Heat Plus

У ИК-пленок этого бренда масса достоинств. Они характеризуются:

Высоким КПД – оно превышает 90%. То есть, почти все электричество преобразуется в тепло.
Универсальностью – подходят для всех типов помещений (есть варианты даже для саун). Нет требований к напольному покрытию – Heat Plus укладывается под любое. К тому же это единственный производитель инфракрасных теплых полов в рейтинге, предлагающий прочную пленку под мягкие напольные покрытия, а также особую, «Сильвер», под плитку.
Быстрым стартом – холодное помещение прогревается за 20–25 минут.
Безопасностью. У продукции Heat Plus – самый высокий порог плавления.

Пленки делают в Южной Корее и экспортируют в более чем 15 стран мира. Среди ее потребителей есть и крупные корпорации, например, Samsung.

Caleo

Еще один проверенный производитель инфракрасных теплых полов, который по результатам исследования маркетингового агентства Step by Step стал лидером продаж в РФ. Прежде всего, его ценят за:

широкий модельный ряд – есть бюджетные пленки и варианты премиум-класса с эффектом саморегуляции;
экономичность – Caleo в среднем сокращает затраты на электроэнергию на 15–20%;
удобство монтажа – он устанавливается прямо на бетонное покрытие без стяжки или клея;
возможность переустановки – при переезде можно аккуратно снимать пленку и забирать в другое помещение.

Гарантия на пленки – 15 лет. Они не боятся коррозии, а при повреждении продолжают функционировать (не работают лишь поврежденные полосы). Доукомплектовывать их можно экономичными или многофункциональными терморегуляторами.

Rexant

Один из лучших отечественных производителей инфракрасных теплых полов. Он подходит для спален, детских комнат и укладывается под ковролин, линолеум, паркет или ламинат. Монтаж – также «сухой», без клея или стяжки.

Причем в ассортименте – 2 вида:

ИК пленка OPTIMA. У нее мощность – 150 Вт. Она предназначена для комнат с обычными потерями тепла – квартир, офисов.
ИК пленка ULTRA. Ее мощность – 220 Вт, она создана специально для помещений с большими потерями тепла (тех, что находятся на первом этаже, угловых и т. д.)

Как и аналоги, она нагревает окружающие предметы, тем самым обеспечивая комфортную температуру в помещении. Воздух не сушит. Служит – до 10–15 лет, благодаря сверхпрочной ламинации.

Teplotex

Корейский бренд, выпускающий ИК пленку для вспомогательного или основного обогрева (в этом случае она монтируется не только на пол, но и на потолок, стены). Система мобильна и при необходимости легко демонтируется (при переезде ее можно будет установить в другом помещении).

Основное отличие изделия от аналогов – «мутный» полимер (обычно производители инфракрасного теплого пола ставят «прозрачный»). Он разработан специально для термоизделий, поэтому:

не вредит напольному покрытию – оно не сжимается и не расширяется при работе системы, что исключает его деформирование;
не влияет на работоспособность пленки при появлении искры – повреждается только искрящийся участок.

Также «мутный» полимер дольше служит.

Rexva

Еще одна южнокорейская компания, которая предлагает товары с оптимальным соотношением цены и качества.

В основе производства ее товаров – нанотехнологии и разработки ученых. Пленка делается из карбоновых полос с медными шинами. С двух сторон – ламинация нанополимером с улучшенными электроизоляционными и противопожарными свойствами. Изделие не боится электрического пробоя, оно водонепроницаемо.
Пленка равномерно нагревается, благодаря слою углеродной пасты толщиной до 1 нанометра. Это способствует и экономии электроэнергии. КПД составляет 96–98%.
Пленка саморегулирующаяся. То есть при перестановке мебели в комнате, укладке ковра на пол, не нужно бояться, что она будет перегреваться локально и выходить из строя. Тепло в ней перераспределяется. Если со временем, опять делаются перепланировки, участки которые меньше прогревались, снова начинают хорошо отдавать тепло.

Гарантия на нее – 15 лет.

Монтаж плёночного тёплого пола под ламинат

Сборка всей конструкции осуществляется путем проведения нескольких видов работ по очереди:

Расчет мощности и расположения нагревательных элементов;
Подготовка пола к монтажу;
Сборка системы обогрева;
Подключение к энергетической сети и подключение терморегулирующего устройства.

Особенности расположения ИК-плёнки

Одной из особенностей пленочной системы тёплых полов является то, что она монтируется в зоне, где люди бывают чаще всего, в то время как под мебелью просто не укладывается. Поэтому необходимо заранее проработать планировку мебели в комнате и прорисовать расположение системы тёплого пола.

Вместе с этим производится расчет размеров полос плёнки, которая покроет пол, и мощности этой системы – по этому вопросу лучше обращаться к продавцам системы.

После осуществления расчетов можно переходить к другому этапу.

Подготовка к монтажу

Поверхность необходимо очистить от мусора. Также необходимо проверить отсутствие образования конденсата, поскольку влага для этой системы губительна. Монтаж осуществляется на выровненный пол, поверх уложенной подложки.

Сборка обогревательной системы

Этот этап является самым ответственным в процессе. Плёнку необходимо разрезать по длине на полосы по 20-25 сантиметров. После этого она раскладывается по полу в выделенных зонах на удалении от стен на расстоянии 25-30 сантиметров.

Между самими рядами инфракрасной плёнки необходимо оставлять зазоры по 5 сантиметров. Между собой полосы соединяются проводами в единую сеть. Термодатчики устанавливаются в центр пленочной полосы, проводка должна дотягиваться до терморегулятора.

После этого подключается термодатчик, который позволит регулировать температуру и интенсивность подогрева, отключать систему или же вводить корректировки её работы.

Поверх пленки укладывается ламинат.

Вывод

Тёплый инфракрасный пол – интересное решение для современного жилья. Однако система требует выбора определённого ламината. При установке под имеющийся ламинат необходимо убедиться в том, что он подходит для взаимодействия с пленочным теплым полом.

Инфракрасный обогрев позволит обеспечить равномерную температуру во всем помещении, избавит от сквозняков. Вместе с тем расходы на его содержание высоковаты, соответственно, такая система обогрева подойдёт тем, кто готов к солидным счетам за электричество.

Нужна ли дополнительная теплоизоляция или нет?

Дополнительная теплоизоляция при монтаже инфракрасного пола направлена на:

Защиту обогреваемой комнаты, от проникновения в неё холодных потоков воздуха из вне;
Сбережение тепла внутри помещения, и недопущение его выхода наружу.

Потребность в дополнительном утеплителе зависит от ряда факторов:

В каком помещении монтируется пол. Если оно расположено на грунте или над подвалом — то теплоизоляционный слой должен быть толще.
Какая подложка уложена — то есть, вид и её толщина. При использовании в качестве настила тонкого фольгированного изделия, требуется утеплитель из вспененного пенополистирола, пробки или пенопласта.

Технология укладки

Укладка подложки — важный этап при обустройстве инфракрасных тёплых полов. Поэтому, при её монтаже требуется соблюдать ряд правил:

при использовании листов ДВП или магнезитовых плит, следует предварительно стяжку покрыть алюминиевой фольгой;
в случаи с полимерной металлизированной плёнкой, её отражающая сторона должна располагаться вверх;
изоляционный материал должен покрывать всю поверхность отапливаемого помещения.

Как и при монтаже подложки в «пирог» любого тёплого пола, подкладка для инфракрасной плёнки монтируется на чистое основание, оснащённое пароизоляционным слоем (полиэтиленом).

Стелется утеплитель по всей площади комнаты, отражающей стороной вверх, с отступом 100 мм от стен. Эти проёмы закрываются ленточным демпфером. Стыки проклеиваются специальным металлизированным скотчем. Чтобы, материал не двигался при работе пола, он крепится к основанию двухсторонним скотчем.

После этого, монтируется инфракрасная плёнка, между ней и подложкой не должно быть воздушных зазоров. Затем кладётся финишное покрытие.

От правильно и качественно уложенной подложки зависит эффективность работы пола, а следовательно и комфорт в доме.

Видео материалы

Зачем теплоизоляция при установке теплого пола?

Watch this video on YouTube

#водянойтеплыйпол зачем нужна подложка? фольги там нет)

Watch this video on YouTube

Критерии выбора линолеума для пленочного пола

К вопросу выбора линолеума для укладки на теплый пол нужно подойти со всей ответственностью. Несоответствующие требованиям материалы плохо реагируют на нагрев: деформируются и выделяют вредные вещества.

Нельзя использовать в тандеме с ИК пленочным полом следующие виды:

алкидный или глифталевый

нитроцеллюлозный(коллоксилиновый)

резиновый(релин)

Чтобы достичь оптимального результата обогрева помещения и не нанести вред здоровью, выбирайте виниловый (ПВХ) или натуральный (мармолеум) линолеум. Эти материалы обладают важными характеристиками:

Линолеум ПВХ.

Не опасен, подходит для жилых помещений. При покупке изучите маркировку материала: на упаковке должна присутствовать отметка, что покрытие предназначено для монтажа по системам теплого пола. Обычный линолеум может быть снабжен дополнительным слоем теплоизолирующего материала, который над теплым полом совершенно не нужен. Такой вариант приобретать не стоит.

Мармолеум (натуральный линолеум).

Лучший вариант для монтажа теплого пола. В состав материала входят только естественные компоненты. При нагреве этот линолеум выделяет вредных веществ, не изменяет цвет со временем, эффективно сопротивляется возгоранию. Мармолеум имеет единственный недостаток – высокую цену. Но его износостойкость и безопасность полностью оправдывают затраты.

Комплект инфракрасного теплого пола

Инфракрасный пол под ламинат можно собрать самостоятельно, а можно купить в виде готового комплекта.
