Система дымоудаления: зачем она нужна и как работает

Почему дым убивает быстрее огня

Статистика МЧС неумолима: более 60% людей при пожарах гибнут не от ожогов, а от отравления продуктами горения. Дым заполняет коридоры и лестничные клетки за считанные минуты, делая эвакуацию невозможной. Человек теряет ориентацию уже через 1–2 минуты после начала задымления — видимость падает до нуля, а токсичные газы вызывают головокружение и потерю сознания.

Реальная история: в торговом центре сработала пожарная сигнализация, люди начали эвакуацию. Но дымоудаление не включилось — дым быстро заполнил коридоры. Люди задыхались, теряли ориентацию. Хорошо, что пожарные успели вовремя. Но если бы дымоудаление работало, паники можно было бы избежать.

Многие владельцы зданий не понимают разницы между обычной вентиляцией и системой дымоудаления. Путают, экономят, а в результате — трагедии. Обычная вентиляция при пожаре смертельно опасна: она разносит дым по всему зданию. Дымоудаление, наоборот, удаляет дым из путей эвакуации, давая людям время выйти, а пожарным — возможность войти.

В этой статье разберём, что такое система дымоудаления, как она работает, из каких элементов состоит, где обязательна по закону и как отличить её от обычной вентиляции.

При подготовке статьи специалисты компании «Огнебой» рассказали о принципах проектирования и монтажа систем дымоудаления.

Что такое система дымоудаления и зачем она нужна

Система дымоудаления — это комплекс оборудования, который при пожаре удаляет дым и продукты горения из защищаемого помещения или коридора. Одновременно система подпора воздуха (компенсации) нагнетает свежий воздух в лестничные клетки, лифтовые шахты и тамбур-шлюзы, создавая избыточное давление, не дающее дыму проникнуть на пути эвакуации.

Чем отличается от обычной вентиляции

Обычная вентиляция работает постоянно (или по расписанию) и предназначена для поддержания комфортного микроклимата. При пожаре она, наоборот, опасна — может разносить дым по всему зданию. Поэтому общеобменная вентиляция при пожаре автоматически отключается.

Система дымоудаления включается только при пожаре. Она спроектирована так, чтобы выдерживать высокие температуры (до 600°C) и работать в экстремальных условиях. Вентиляторы дымоудаления имеют повышенную термостойкость, а воздуховоды изготавливаются из чёрной стали толщиной не менее 0,8–1,2 мм.

Задачи системы дымоудаления:

• Удалить дым из коридоров и помещений, где он скапливается.
• Создать незадымляемую зону в нижней части помещения (40–50% высоты) — там, где находятся люди при эвакуации.
• Обеспечить видимость на путях эвакуации.
• Снизить температуру в здании, удаляя нагретые продукты горения.
• Обеспечить доступ пожарных в здание через незадымлённые лестничные клетки.

Основные элементы системы дымоудаления

Любая система дымоудаления состоит из нескольких ключевых компонентов. Если хотя бы один из них отсутствует или неисправен, система не будет работать.

Вентиляторы дымоудаления

Это сердце системы. Вентиляторы дымоудаления — термостойкие устройства повышенной мощности. Они способны работать при температурах до 400–600°C в течение необходимого для эвакуации времени (обычно 60–120 минут). Производительность таких вентиляторов — от 20 000 м³/ч.

Устанавливаются вентиляторы, как правило, на крыше здания или в отдельной венткамере. Они могут работать как на вытяжку (удаление дыма), так и на приток (подача свежего воздуха для подпора). Вентиляторы дымоудаления отличаются от обычных повышенной термостойкостью — они не деформируются при нагреве и продолжают работать.

Противопожарные и дымовые клапаны

Клапаны — это «двери», которые открываются или закрываются в нужный момент. Они являются важнейшим элементом системы, так как именно они направляют дым в нужную сторону.

• Дымовые клапаны — устанавливаются в системах противодымной вентиляции. При пожаре открываются для удаления дыма.
• Противопожарные нормально открытые клапаны — в обычном режиме открыты, при пожаре закрываются, чтобы дым не проник в соседние помещения.
• Противопожарные нормально закрытые клапаны — в обычном режиме закрыты, при пожаре открываются для удаления дыма.
• Клапаны двойного действия — в обычном режиме открыты, при пожаре сначала закрываются (как огнезадерживающие), а после пожара открываются для проветривания.

Воздуховоды дымоудаления

Воздуховоды для систем дымоудаления изготавливаются из чёрной стали толщиной не менее 0,8–1,2 мм. Они должны выдерживать высокие температуры и сохранять герметичность при пожаре. В отличие от обычных вентиляционных воздуховодов, они не имеют пластиковых или полимерных элементов, которые могли бы расплавиться и выделить токсичные вещества.

Система управления (автоматика)

Система дымоудаления работает в связке с пожарной сигнализацией. При срабатывании дымовых датчиков в конкретной зоне контроллер подаёт команду на открытие клапанов в этой зоне и пуск вентиляторов. Вентиляторы подпора воздуха запускаются для создания избыточного давления в лестничных клетках и лифтовых шахтах.

Без автоматики система бесполезна — никто не побежит вручную включать вентиляторы во время пожара.

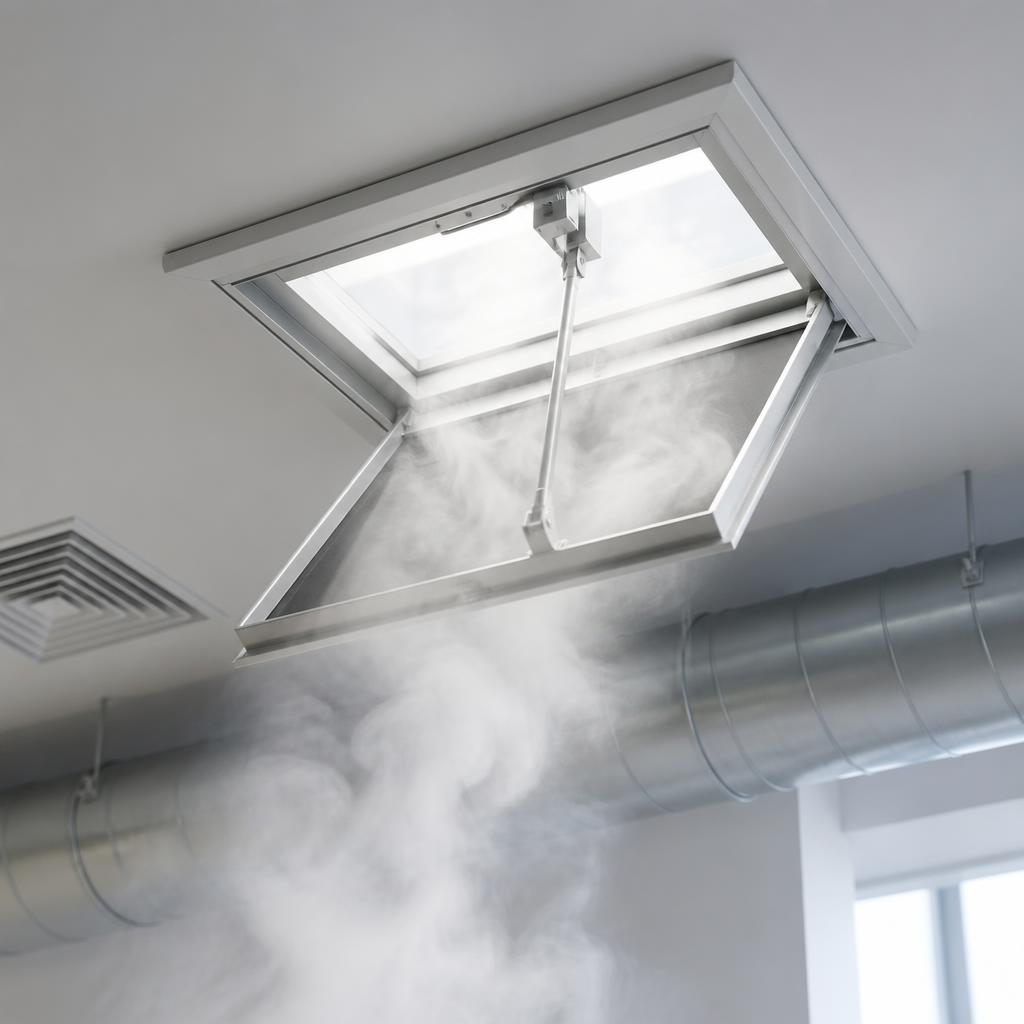

Люки дымоудаления (для естественного типа)

В некоторых типах зданий используются люки дымоудаления — открывающиеся проёмы в кровле или верхней части помещения. В обычном режиме они могут служить для освещения и вентиляции, при пожаре автоматически открываются для выхода дыма. Люки дымоудаления часто встречаются в подземных паркингах и складских помещениях.

Принцип работы: как система действует при пожаре

Пошаговый алгоритм работы автоматической системы дымоудаления:

1. Дымовой извещатель в коридоре или помещении фиксирует задымление.
2. Сигнал поступает на приёмно-контрольный прибор пожарной сигнализации.
3. Контроллер определяет зону пожара и подаёт команды:
   • открыть дымовые клапаны в этой зоне;
   • отключить общеобменную приточно-вытяжную вентиляцию (чтобы не разносить дым);
   • запустить вентиляторы дымоудаления;
   • запустить вентиляторы подпора воздуха (для лестничных клеток, лифтовых шахт).
4. Дым удаляется наружу, создавая в верхней части коридора дымовую зону, а в нижней — незадымляемую зону для эвакуации.
5. Избыточное давление в лестничных клетках не даёт дыму проникнуть на пути эвакуации.
6. После ликвидации пожара (и проветривания) система возвращается в исходное состояние.

Ключевой принцип: «Есть вытяжная противодымная вентиляция, должна быть и приточная (компенсация)». Если дым удаляется, в помещение должен поступать свежий воздух для замещения объёма. Иначе дымоудаление неэффективно, а двери может заклинить из-за разницы давления.

Где обязательна система дымоудаления по нормам

Основной документ — СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» (с изменениями, вступившими в силу с 1 июля 2025 года).

Дымоудаление обязательно в следующих случаях:

1. В коридорах жилых, общественных и административных зданий высотой более 28 метров — независимо от длины коридора и наличия окон. Это требование касается практически всех современных многоэтажных жилых домов и бизнес-центров.
2. В коридорах и пешеходных тоннелях подвальных и цокольных этажей (заглублённых на 0,5 м и более) , если в эти коридоры выходят двери из помещений с постоянным пребыванием людей (более 2 часов подряд).
3. В коридорах наземных этажей длиной более 15 метров без естественного проветривания (нет окон или их недостаточно) в зданиях высотой 2 этажа и более. Касается производственных, складских, общественных, административных и многофункциональных зданий.
4. В коридорах, сообщающихся с незадымляемыми лестничными клетками (типов Н1, Н2, Н3).

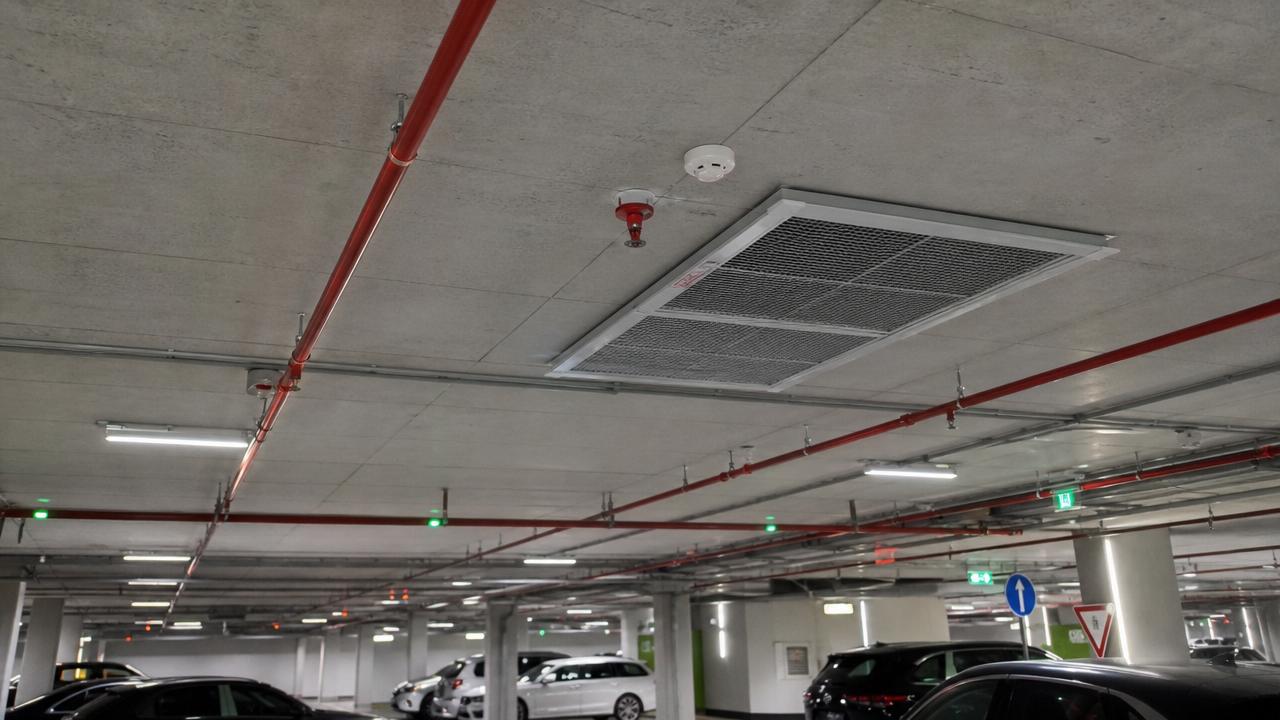

5. В подземных паркингах — обязательное дымоудаление на каждом отсеке. Это требование актуально для всех новостроек с подземными паркингами.
6. В помещениях без естественного освещения (без окон) с массовым пребыванием людей.
7. В помещениях складов категорий А, Б, В (пожаро- и взрывоопасные).

Где можно без дымоудаления:

• Жилые дома до 28 метров высотой (при соблюдении других условий).
• Коридоры длиной менее 15 м с естественным проветриванием.
• Подвальные этажи, где нет помещений с постоянным пребыванием людей (только технические).

Важные изменения с 1 июля 2025 года:

• Введены требования к удалению продуктов горения от теплогенерирующих аппаратов (мангалов, тандыров).
• Установлены условия, при которых допускается не оснащать дымоудалением производственные помещения категорий В3, В4, Д.
• Определена методика расчёта минимального количества дымоприёмных устройств.

Типы систем дымоудаления

Системы дымоудаления классифицируются по способу побуждения: естественные (гравитационные) и механические (с вентиляторами). Выбор типа зависит от характеристик здания, его высоты и назначения.

Система с естественным побуждением

Работает за счёт разницы температур: горячий дым поднимается вверх и выходит через люки или открывающиеся окна. Не требует вентиляторов, но эффективен только на начальной стадии пожара и при наличии достаточного перепада температур.

Где применяется: в малоэтажных зданиях, в некоторых типах складов, в качестве резервной системы. Основной недостаток — зависимость от погоды. В холодное время года эффективность выше, в жаркую погоду дым может задерживаться под потолком.

Система с механическим побуждением

Использует вентиляторы дымоудаления. Эффективен в любых условиях, не зависит от погоды и температуры. Требует сложных расчётов и дорогого оборудования, но даёт гарантированный результат.

Где применяется: в высотных зданиях, подземных паркингах, крупных торговых центрах, складских комплексах. Это самый распространённый тип в современном строительстве.

Гибридные системы

Сочетают естественное дымоудаление через окна или люки и механическое через вентиляторы. Используются в зданиях, где естественное проветривание недостаточно, но возможно. Например, в зданиях с атриумами или большими остеклёнными фасадами.

Система подпора воздуха (компенсация)

Это неотъемлемая часть системы дымоудаления. Без неё дымоудаление неэффективно, а в некоторых случаях опасно.

Что такое подпор воздуха: это нагнетание свежего воздуха в лестничные клетки, лифтовые шахты, тамбур-шлюзы и коридоры для создания избыточного давления. Это давление не даёт дыму проникать на пути эвакуации, которые должны оставаться чистыми.

Как это работает: вентиляторы подпора нагнетают воздух в шахту или лестничную клетку. Давление в ней становится выше, чем в горящем коридоре. Дым не может проникнуть через щели и двери даже при открытии дверей на этажах.

Где обязателен подпор воздуха:

• В незадымляемые лестничные клетки (типов Н1, Н2, Н3) — обязательно.
• В тамбур-шлюзы перед выходами в незадымляемые лестницы.
• В лифтовые шахты (для предотвращения распространения дыма через лифты).

Почему это важно: если дымоудаление работает, а подпора нет, дым может проникнуть в лестничные клетки через щели в дверях. Люди, эвакуирующиеся по лестнице, окажутся в задымлённом пространстве. Подпор воздуха создаёт «невидимую стену», которая защищает пути эвакуации.

Типичные ошибки и заблуждения

Ошибка 1. Полагаться только на естественную вентиляцию

«У нас есть окна в коридоре — значит, дымоудаление не нужно». Но окон может быть недостаточно. Для естественного проветривания требуется окно площадью не менее 1,6 м² на каждые 30 метров длины коридора, с верхней кромкой не ниже 2,5 метров от пола. В современных зданиях такие окна — редкость. Чаще всего естественного проветривания недостаточно, и требуется механическая система.

Ошибка 2. Экономия на клапанах

Установили вентиляторы дымоудаления, но не предусмотрели клапаны в воздуховодах. При пожаре дым может распространяться по системе в другие помещения, минуя вентиляторы. Клапаны — обязательный элемент, без них система работает неправильно.

Ошибка 3. Отсутствие системы управления (автоматики)

Дымоудаление не включится само, если нет связи с пожарной сигнализацией. Без автоматики система бесполезна — никто не побежит вручную включать вентиляторы во время пожара. Управление должно быть полностью автоматическим.

Ошибка 4. Неправильный выбор вентилятора

Обычный вентилятор общеобменной вентиляции не выдержит высокой температуры и выйдет из строя через 10–15 минут. Нужен термостойкий вентилятор дымоудаления, способный работать при температурах до 400–600°C. Экономия здесь недопустима.

Ошибка 5. Игнорирование компенсации (подпора)

Установили вытяжку, но не предусмотрели приток. Дымоудаление неэффективно, двери может заклинить из-за разницы давления. Принцип «есть вытяжка — должна быть и приточка» действует всегда. Без подпора воздуха дым будет проникать в лестничные клетки.

Ошибка 6. Неправильный расчёт производительности

Производительность вентиляторов дымоудаления должна быть достаточной для удаления дыма из самого большого отсека. Если вентиляторы слабые, дым не будет удаляться, а будет скапливаться под потолком. Расчёт должен выполнять квалифицированный специалист.

Ошибка 7. Отсутствие резервного питания

При отключении электричества система дымоудаления должна продолжать работать. Без резервного питания (аккумуляторов или генератора) она станет бесполезной в самый ответственный момент.

Краткий чек-лист для проверки системы дымоудаления

Пройдите по этим пунктам хотя бы раз в полгода. От этого зависят жизни людей.

Документация

• Есть проект системы дымоудаления (актуальный, с учётом всех изменений).
• Есть акты приёмки системы в эксплуатацию.
• Есть договор на техническое обслуживание с лицензированной организацией.
• Есть журнал проверок системы (с отметками о проведённых тестах).

Оборудование

• Вентиляторы дымоудаления установлены, исправны, запускаются при тесте.
• Вентиляторы подпора воздуха установлены, исправны, запускаются при тесте.
• Клапаны открываются и закрываются по сигналу от АПС.
• Воздуховоды целые, без трещин и отверстий.
• Люки дымоудаления (если есть) открываются автоматически при тесте.

Автоматика

• Система управления связана с пожарной сигнализацией.
• При срабатывании АПС в зоне клапаны открываются, вентиляторы запускаются.
• Общеобменная вентиляция отключается при пожаре.
• Есть резервное питание (аккумуляторы или генератор).

Пути эвакуации

• Пути эвакуации не загромождены.
• Дымоудаление охватывает все коридоры длиной более 15 метров.
• В лестничных клетках есть избыточное давление (подпор воздуха).

Естественное проветривание (если предусмотрено)

• Окна в коридорах открываются.
• Площадь окон соответствует нормам (не менее 1,6 м² на 30 м длины коридора).
• Верхняя кромка окон на высоте не менее 2,5 метров от пола.

Дымоудаление — это не роскошь, а спасение

Мы начали эту статью со статистики: более 60% людей при пожарах гибнут от отравления продуктами горения. За 2–3 минуты дым может заполнить коридоры и лестничные клетки, превратив пути эвакуации в смертельные ловушки. Правильно спроектированная и работающая система дымоудаления обеспечивает незадымляемую зону в нижней части помещения, где находятся люди.

Дымоудаление — это не «дорогая игрушка» для инспектора МЧС. Это элемент пассивной противопожарной защиты, который даёт людям время на эвакуацию, а пожарным — возможность потушить огонь.

Если в вашем здании есть коридоры длиннее 15 метров, подземный паркинг, высота превышает 28 метров — дымоудаление обязательно по закону. Но даже если формально оно не требуется, это не значит, что оно не нужно. Безопасность людей дороже любого оборудования.

Что нужно запомнить:

• Дымоудаление отличается от обычной вентиляции. Обычная вентиляция при пожаре опасна — она разносит дым.
• Система дымоудаления включает вентиляторы, клапаны, воздуховоды и автоматику.
• Обязательный элемент — подпор воздуха в лестничные клетки (компенсация).
• Без автоматики система бесполезна — она должна запускаться от сигналов АПС.
• Естественное дымоудаление через окна работает только при идеальных условиях, в большинстве случаев нужна механическая система.

Проверьте систему дымоудаления на вашем объекте. Работают ли вентиляторы? Открываются ли клапаны? Есть ли подпор воздуха в лестничных клетках? От этого зависят жизни.
