Как установить котел отопления в частном доме

Помещение для котельной

Газовое оборудование подключают непосредственно в помещении котельной. Относительно дома топочные могут располагаться:

  • внутри — встроенные;
  • рядом на отдельном фундаменте — пристроенные;
  • на некотором расстоянии — отдельностоящие.

В соответствии с местом расположения к помещениям предъявляют определенные требования, направленные на обеспечение безопасности при эксплуатации.

Встроенные

Внутри дома согласно СНиП разрешено устанавливать газовое оборудование мощностью до 350 кВт. Котлы до 60 кВт можно размещать в любой комнате. Как правило, это кухня или помещение бытового назначения. Более мощные теплогенераторы располагают на первых или цокольных этажах, в подвале.

Потолок в помещении не должен располагаться ниже 2,5 метров. Вентиляцию рассчитывают на трехкратную замену воздуха в течение часа, то есть сечение вентканалов должно обеспечивать скорость естественной циркуляции количества воздуха, равного тройному объему комнаты.

Размер оконного проема за вычетом переплетов должен соответствовать требованию по безопасности при взрыве. В соответствии с ним площадь легкосбрасываемых конструкций, в данном случае это остекление, рассчитывают из условия 0,03 м² на 1 кубометр помещения.

При мощности теплового агрегата свыше 150 кВт помещение оборудуют отдельным выходом. Независимо от характеристик котла оставляют проход по фронту не менее 1 м.

Пристроенные помещения

Пристроенную котельную с тепловыми агрегатами мощностью до 350 кВт размещают вдоль глухой стены дома. От ближайшей дверного или оконного проема отступают не менее 1 метра. Конструкции топочной не должна жестко примыкать к фундаменту, стенам и крыше жилого дома.

Материал для стен котельной выбирают с учетом минимального предела огнестойкости — 0,75 ч. Конструкции не должны гореть или поддерживать горение.

Высота котельной внутри — не менее 2,5 м. Оборудование размещают так, чтобы было удобно его обслуживать. Размер свободной площадки перед котлом — 1х1 метр.

Пристроенные помещения оборудуются отдельным выходом наружу. Дверь должна открываться на улицу.

Обязательно естественное освещение. Площадь остекления — не менее 0,03 м³ на 1 м³. Вытяжка должна поддерживать часовой трехкратный воздухообмен.

Дверь, ведущую в жилой дом, выполняют из несгораемых материалов. Она должна соответствовать третьему типу пожарной безопасности.

Установка газового котла в кухне

При установке на кухне газовой плиты, водонагревателя и котла мощностью до 60 кВт, к помещению предъявляются требования:

При установке газоиспользующего оборудования руководствуются паспортом предприятия-изготовителя. Стены должны быть из несгораемых материалов, а расстояние до агрегата — не менее 20 мм.

Допускается устанавливать котлы возле стен из сгораемых материалов при условии, что поверхность защищена асбестовым листом толщиной 3 мм и кровельной сталью или штукатуркой. В этом случает от ограждающих конструкций отступают не менее 30 мм. Изоляцию выводят за габариты оборудования по высоте и ширине на 10 и 70 см.

Полы под котлом также защищают от возгорания. На них укладывают листы асбеста и металла таким образом, чтобы их границы превышали габариты корпуса и выступали на 10 см со всех сторон.

Установка котла

Монтаж любого газового оборудования выполняется мастером-газовиком, самостоятельная его установка строго запрещена. Схему установки котла производитель прикладывает к документации отопительного прибора, и она пригодится мастеру по монтажу.

Оборудование котельной дома потребует вмешательства опытных специалистов

  1. При установке агрегата в котельной нужно правильно устроить полы. Они должны быть выполнены из негорючего материала и иметь слив для воды. Он необходим для отбора теплоносителя из контура отопления в случае аварийной ситуации.
  2. Монтаж газового оборудования не производится при минусовой температуре, она должна составлять не менее пяти градусов тепла. Но и при слишком высокой температуре устанавливать оборудование небезопасно, поэтому она не должна превышать 35 градусов.
  3. На стене по уровню делается отметка для кронштейна, на который затем будет подвешен котел.
  4. Если устанавливают двухконтурный газовый прибор, то на трубу обратки ставится сетчатый фильтр. Он необходим для того, чтобы теплообменник долго оставался чистым. С двух сторон фильтра и на патрубки котла ставятся шаровые краны.
  5. Подключая котел к газоснабжающей магистрали, перед ним устанавливают счетчик для газа, специальный газовый кран, сигнализатор загазованности и термозапорный клапан.
  6. Розетка, в которую будет подключаться котел, если он энергозависим, обязательно должна иметь заземление.
  7. Когда патрубки котла подсоединены к водопроводу и газоснабжению, систему нужно заполнить водой. Это делается медленно, чтобы в будущем теплоносителе не застаивался воздух — у него будет возможность уйти из контура по воздухоотводным приспособлениям. На период заполнения системы котел нужно отключить от электропитания.
  8. Перед тем, как запустить котел, нужно обязательно проверить соединения газовых труб на утечку газа. Это сделать очень просто — нужно сбить густую пену из любого моющего средства и с помощью губки нанести ее на соединительные элементы. Если присутствует утечка, то обязательно надуется мыльный пузырь, а если труба присоединена герметично, пена будет постепенно оседать. Только после всех этих манипуляций можно запускать работу системы, подключив ее к электроснабжению.

С чего начать установку?

  1. Для начала нужно наметить место установки на стене или на полу, в зависимости от типа котла.
  2. Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл на будущее место эксплуатации.
  3. Просмотреть инструкцию к установке.

Требования к помещению

  1. Размеры комнаты для установки зависят от мощности котла. Минимальная площадь – 4 квадратных метра, а высота потолка – 2-2,5 метра.
  2. Дверной проём – не менее 80 сантиметров в ширину.
  3. Обязательно наличие окон. Минимальное требование для помещения в 4 квадрата – небольшая форточка, размером 0,15 квадратных метра.
  4. На каждый киловатт мощности аппарата должно приходиться по 8 кубических сантиметров вентиляции.
  5. Газовые трубы должны быть металлическими, другой материал не допускается.
  6. Диаметр дымохода должен зависеть от мощности. Минимальный диаметр – 13 см, при чём он не должен сужаться к верху и должен выступать над поверхностью крыши минимум на пол метра.
  7. В помещении должны находиться газовые датчики, а на самом котле клапан остановки подачи газа.
  8. Котёл должен быть оснащён датчиком расхода топлива.
  9. В многоквартирном доме можно устанавливать котёл везде, кроме подвала, а в одноквартирном рекомендуется установить в подвале.
  10. Блок питания котла (для автономных котлов) и система подачи электричества должны иметь теплоизоляционные и электроизоляционные экраны.

Как правильно установить оборудование

Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

  • Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
  • Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
  • Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Документация

Необходимые документы:

  1. Сводка по расходу топлива конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы должен выдать предварительное согласие на установку агрегата.
  2. Проект монтажа, в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
  3. Техническое условие, в котором указаны данные о монтаже и проведении коммуникаций к котлу.
  4. Сертификат прибора, просмотренный и заверенный газовщиками. Справку о стандартизации котла.

После согласования проекта можно приступать к установке. Профессионалы как правило ведут протокол установки, в котором отмечают базовые шаги, чтобы защитить себя на случай брака оборудования или несчастного случая, который повлёк убытки.

Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка, в протоколе нужно отмечать основные этапы, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой.

Компоненты

Ведь для его монтажа достаточно закрепления на стене, после чего выполняется подключение к системе отопления, подвод холодной и отвод горячей воды для двухконтурных типов , а также подача электроэнергии. Как правило, для этих целей используется циркуляционный насос, но вполне подойдет и обычный центробежный, только малой мощности.

Для них допустимо питание от В. Используют только для обогрева складских и промышленных помещений, где люди находятся короткое время. Не забудьте выполнить заземление.

Если устанавливаем индукционный или электродный котел, дополнительно монтируются датчики температуры, которые соединяют проводами с выносным блоком управления.

Не менее эффективной, но практически неизвестной считается воздушное отопление, основное на работе воздушных тепловых коллекторов. При желании создать отопление частного дома своими руками схемы выбираются исходя из возможностей. Можно в каждой из комнат увеличивать или снижать температуру по необходимости

Поэтому перед сборкой системы очень важно выбрать не только мощность, но и тип источника тепла

Статья по теме: Нормы испытаний и измерений электрооборудования

Принудительное движение теплоносителя в доме

Разница температуры теплоносителя в первой и последней батареях существенная. Схема подключения электрокотла к системе отопления в таких случаях следующая: Схема подключения электрокотла к отопительной системе Подключение электрокотла к системе отопления рекомендуется выполнять с использованием металлических сталь, медь или металлопластиковых труб, которые характеризуются низким коэффициентом температурного расширения. Когда в бак агрегата поступает холодная вода, обычно появляется конденсат. На рынке можно обнаружить разные виды котлов для отопления квартиры или частного дома.

Общая схема реализации системы отопления в доме. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла. Монтаж напольных электрокотлов выполняется с использованием штатной подставки или они устанавливаются на специально подготовленную площадку. Отопление небольших домов с успехом обеспечивает вариант отопления ленинградка схема, которой имеет целых четыре разновидности.

Циркуляция принудительного типа. Газовые котлы Системы отопления с газовыми агрегатами — популярны для использования в частном доме.

Считаются одними из самых долговечных и экономичных котлов. Чтобы не растеряться, необходимо иметь минимум знаний о каждом из них: Электродные котлы. Подключение котла Схема подключения агрегата к системе отопления достаточно проста, состоит она из следующих элементов: фильтр, который работает в паре с циркуляционным насосом; датчики температуры, устанавливаемые на трубопроводе; расширительный бак; радиатор отопления; сливные и запорные вентили. Дверь нужно как-то обойти.
Отопление твердотопливным котлом, обвязка напольного котла в Орехово Зуево

Установка на разные стены

Котлы имеют довольно большой вес, а потому проблемы могут возникнуть, если не учесть надежность фиксации к стене. Существуют определенные нормы установки котлов, где указано, что монтажные работы необходимо проводить только на жёсткой стене.

Требования могут сильно отличаться в зависимости от материала, что был использован при возведении стен в доме. Существуют нормы для деревянных, железобетонных, гипсокартонных и кирпичных поверхностей.

Установка на ЖБ стену

Железобетонные стены – самый подходящий варианты для монтажа настенного газового котла. Они имеют повышенную прочность и полностью негорючие. Поэтому не нужно использовалась дополнительные способы защиты в виде облицовки. Для фиксации корпуса теплогенератора используют металлические анкера, на которые фиксируют монтажную планку. После этого агрегат устанавливают на подготовленную площадку. На бетонные стены можно устанавливать любые типы отопительных систем: имеющие большую мощность или обычный бройлер накопительного типа.

Установка на стену из кирпича

В нормах установки отдельно прописаны условия крепления к стене из кирпича. Кирпич – еще один качественный негорючий материал, а потому оборудование устанавливают сразу на стену, но на этот раз придётся провести подготовку поверхности.

Источник фото: obustroeno.com

Чтобы не нарушать требования газовщиков пред монтажными работами стену необходимо обязательно отштукатурить. Во время проведения этих работ потребуется смонтировать специальную планку. После окончания штукатурки, из стены должны торчать два болта, которые служат посадочным местом для оборудования.

Можно ли вешать котел на деревянную стену

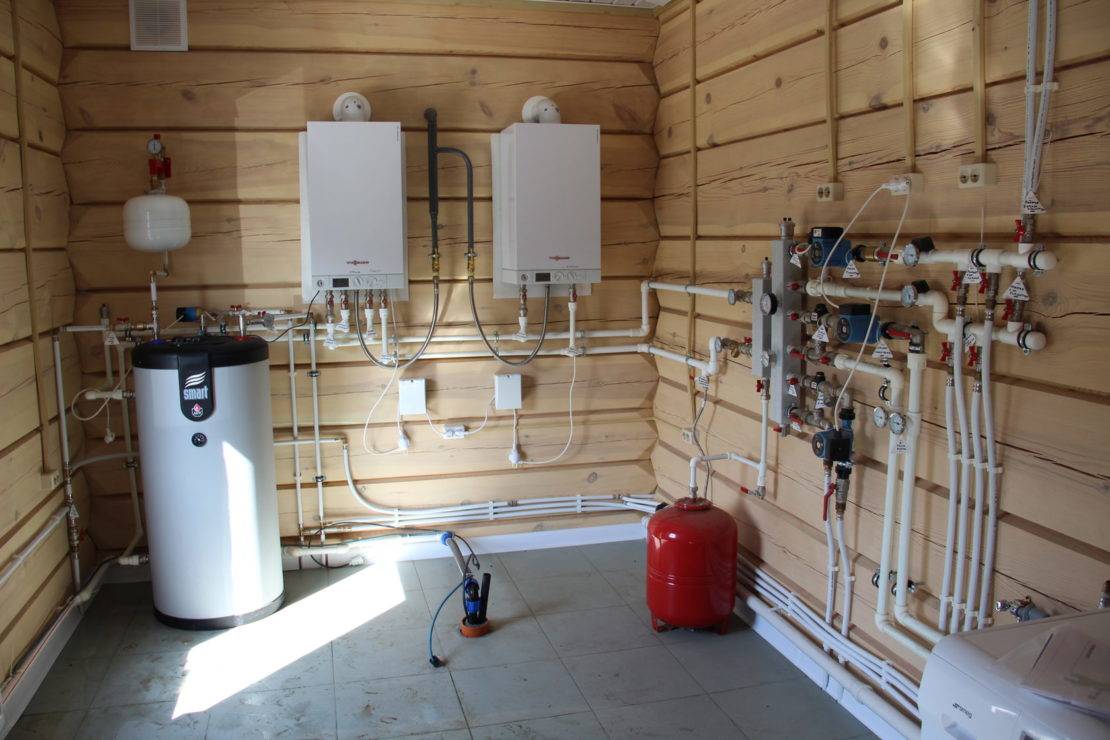

Установка настенного газового котла в деревянном доме – сложная задача из-за ряда нюансов. Деревянная стена может загореться, потому нужно позаботиться о мерах безопасности.

Чтобы правильно смонтировать отопительный котел придётся выполнить несколько особых условий:

  1. Тщательно обработать дерево в месте монтажа. Своими руками это сделать довольно просто – в строительных магазинах есть специальные антипирины. Ими потребуется обильно обработать стену.
  2. Стену предварительно облицовывать штукатуркой (толщина – 15 мм). Это минимальное значение, которое гарантирует защиту от высоких температур. Также можно облицевать стену кровельной сталью.

Если нет желания использовать штукатурку или облицовку металлом, можно в месте крепления теплового генератора поставить гипсоволоконную плиту, а после обложить керамической плиткой.

Чтобы тяжёлый котел отопления не упал с установленного места, необходимо площадку укрепить мощным брусом, который подкладывается под облицовочный материал. Таким образом, получится надежно зафиксировать теплогенератор на стене.

Можно ли повесить на гипсокартон

При установке гипсокартона нельзя избежать наличия пустот. Это создаёт проблемы с крепежом тяжёлого теплогенератора. Однако есть вариант устранить этот недочет.

Котел на гипсокартонной стене. Источник фото: primtara.ru

Когда происходит изготовление металлокаркаса, необходимо заранее выбрать место для фиксации котла и провести подготовительные работы. Необходимо надёжно укрепить площадку, используя деревянный брус и металлопрофиль. Для установки на хрупкий гипсокартон применяют специальные фиксаторы. Это пробки из пластика, что вкручиваются в облицовочный материал. Метизы же необходимо смонтировать уже в установленную пробку. Специалисты говорят, что готовые крепежи постепенно расшатываются, что приводит к ухудшению фиксации.

Крепление котла на пенобетон и газобетон

Если дом построен из газобетона или пенобетона, то можно применять для монтажа котла несколько методов:

  1. Крепления заранее устанавливают в тот момент, когда происходит кладка блоков. Установка котла проводится, когда кладочная смесь полностью затвердеет.
  2. В магазинах можно найти ввёртыши для фиксации в пенобетоне. Они очень похожи на пробке, использующиеся для работы с гипсокартоном. Но у них более глубокая резьба и больший шаг. Как только материал будет вкручен в пенобетон или газобетон, в ввёртыши можно установить любой анкер, который надежно удержит газовое оборудование.
  3. Ещё один надёжный способ фиксации – шпильками. Их устанавливают с небольшим промежутком друг от друга, а в стену (с каждой стороны) монтируют планку, что крепко фиксируется болтами для максимальной надежности.
  4. Также можно применять жидкие, химические анкеры. Они обеспечивают прочную фиксацию, но стоят дороже предыдущих вариантов.

Достоинства и недостатки водяной системы отопления

К минусам относят значительные разовые вложения. Установка отопления требует наличия труб, запорной арматуры, фитингов, радиаторов, котла и циркуляционного насоса. Последний применяется в системах принудительного типа, в самотечных можно обойтись без него.

Другие недостатки:

  1. Протечки. Вода быстро найдет любые зоны разгерметизации и начнет подтекать. Избавиться от проблемы помогут пластиковые трубы и правильно подобранные фасонные соединители.
  2. Замерзание теплоносителя. При необходимости консервации сети на зиму воду надо сливать. Для сетей постоянной эксплуатации в герметичных системах допустимо применять антифриз.

Плюсы водяной сети отопления:

  • равномерная отдача тепла по всем приборам;
  • допустимо ставить один котел на много контуров;
  • разводка укладывается открытым или скрытым способом;
  • прогрев воды до +95 С, в батареях температура не выше +65 С – пользователь не обожжется.

Еще один плюс – систему не составит труда собрать самостоятельно. При небольшом опыте и соблюдении технологии монтаж отопления в доме занимает немного времени.

Из чего изготавливают воздуховоды

В соответствии с Приложением “D” СНиП 402.1325800.2018, дымовые трубы и каналы должны быть изготовлены из негорючих материалов. Там, где вентиляционные каналы проходят через неотапливаемые помещения, требуется теплоизоляция, наружная сторона каменных каналов должна соответствовать характеристикам морозостойкости.

Из кирпича с вытяжными каналами

Кирпич в основном используется в твердотопливных котлах. Низкая температура оборудования для сжигания приводит к непрерывной конденсации водяного пара, материал разрушается, более того, воздушные каналы трудно чистить.

Установка стальных дымоходов внутри стены может быть поразительной архитектурной особенностью и решит эту проблему на десятилетия.

Из набора керамических вентиляционных труб

Керамика бывает разных форм. Например, для строительства дымоходов используются керамические трубы с температурой до 650 оС. При извлечении прибора из газового котла в частном доме такой запас прочности не требуется. В качестве изоляции обычно используется минеральная вата.

Стальные сварные или наборные воздуховоды

Для организации вентиляции газового котла в частном доме выбираются изделия из нержавеющей стали и оцинкованной стали. Сами воздуховоды могут быть круглыми или прямоугольными. Установка включает в себя не только воздуховоды, но и многочисленные автоматические устройства: фильтры, обогреватели, шумоглушители, охладители.

Вентиляционные каналы могут быть изготовлены из закатанной стальной ленты или алюминиевой фольги. Их можно сложить и собрать в любую форму для транспортировки. Единственным недостатком этих изделий является повышенное аэродинамическое сопротивление.

Коаксиальный дымоход

Это конструкция, состоящая из двух труб, вставленных друг в друга не плотно, а с небольшим зазором. Воздух в нем удаляется по противоточному принципу: газ отводится через внутреннюю трубу, свежий воздух поступает через внешнюю трубу.

Система коаксиальных трубопроводов обязательно включает в себя устройство для обработки и сбора конденсата.

Коаксиальные системы, благодаря своим характеристикам, подходят для теплогенераторов с закрытой камерой сгорания (например, газовые котлы). Кислород, необходимый для горения, поступает через внешнюю трубу, а выхлопные газы удаляются через внутреннюю трубу. Эта конструкция имеет свои преимущества:

  • безопасность (отработанные газы охлаждаются холодным воздухом, циркулирующим во внешней трубе);
  • входящий воздух нагревается и повышает эффективность котла;
  • высокая эффективность означает, что коаксиальная конструкция более экологична, чем другие;
  • может использоваться с прибором на кухне (он расположен вне помещения и не влияет на комфорт пребывания в нем);
  • горизонтальная концентрическая дымоходная труба не может быть использована, если не предусмотрена принудительная тяга;
  • попытаться справиться не более чем с двумя коленями;
  • если есть несколько котлов, создайте для каждого отдельную дымовую трубу, перекрытие нежелательно.

Элементы обвязки и правила их расположения

Обвязка стандартного электрокотла отопления включает следующие основные элементы:

  • Циркуляционный насос. Создает напор теплоносителя для максимально быстрого и равномерного распределения тепла по системе.
  • Расширительный бачок. Один из основных узлов, без которого не допускается подключение и эксплуатация электрического котла. В него поступает излишек объема теплоносителя, образуемого при перегреве. Без бака подобное явление приводило бы к разрыву трубопровода и радиаторов.
  • Клапан аварийного сброса. В случае превышения давления в системе выше критического производит сбрасывание теплоносителя.
  • Автоотводчик воздуха. Для облегчения движения воды по контуру и устранения шума прибор периодически стравливает воздух из труб.

Расширительный бачок, воздухоотводчик и клапан сброса – 3 важных элемента для установки электрокотлаИсточник strojka-gid.ru

Измеритель давления в системе. Показывает значение давления теплоносителя. Для отопительных контуров в частных домах его шкала должна быть рассчитана не менее, чем на 4 бар.

Такие 3 узла схемы, как расширительный бачок, аварийный клапан и сбросник воздуха, формируются группу безопасности котла. Их установка обязательна для любой модели агрегата

При этом не менее важно расположение друг относительно друга основных элементов обвязки. Устанавливаться они должны в следующей закономерности:

  • Насос располагается непосредственно перед входом в агрегат – на обратной магистрали – где температура теплоносителя имеет минимальное значение.
  • Группа безопасности устанавливается сразу за котлом – на выходе прямой магистрали. Обуславливается это тем, что в случае превышения рабочих параметров наивысшая точка повышения давления возникает именно в этом месте.

Видео-пример монтажа электрокотла в доме:

Расширительный бачок устанавливается в любом месте, но при соблюдении следующей закономерности – если перед агрегатом, то с минимальным 2-х-кратным значением напора насоса, если после, то минимум с 8-кратной величиной этого параметра.

Этапы монтажа

Установка электрокотла осуществляется по следующему алгоритму:

Проектирование и расчет. Прежде чем приобрести и установить котел требуется рассчитать по мощности с учетом площади и особенностей помещения, а также возможностей электросети. На данном этапе также планируется схема и дополнительное подключаемое оборудование, ГВС, теплые полы и проч.

Видео-обзор устройства обвязки электрокотла:

  • Подготовка места. Для напольной модели создается фундамент, при необходимости обустраивается котельная, выполняется отделка негорючими материалами.
  • Установка агрегата. Оборудование монтируется на стену или основание, закрепляется. Выполняется подсоединение трубопровода с обвязкой, подключается заземление.
  • Подключение питания. Подводка питающей магистрали проводится напрямую отдельной веткой – через распредщиток.
  • Установка защитной аппаратуры. Современные электрические котлы требуют защиты от перепадов напряжения. Поэтому питание к ним подводить необходимо через автомат, УЗО и стабилизатор напряжения.
  • Запуск. Перед запуском система проверяется на целостность во всех местах соединения – как трубопровод, так и электропроводка должны находиться в исправном состоянии. Прежде чем включить агрегат, открываются все необходимые подсоединенные задвижки.

Видео-пример эксплуатации отопления дома на электрокотле:

Коротко о главном

Бытовые электрические котлы подразделяются на 3 вида – классические, электродные и индукционные. Чаще всего применяются классические, работающие от ТЭНа. Среди их плюсов выделяются – высокий КПД, легкий монтаж, безопасность, экологичность, компактность, малый вес и разнообразие модельного ряда. Недостатки проявляются в высоком потреблении электроэнергии и необходимости заземления.

Для правильного монтажа электрокотла необходимо учесть ряд правил техники безопасности и требований по электромонтажу. Для работы отопительного агрегата нужны следующие элементы обвязки:

  • Циркуляционный насос.
  • Расширительный бачок.
  • Клапан безопасности.
  • Автоматический воздухоотводчик.
  • Манометр.

Расчет необходимого воздухообмена вытяжки для газового котла в частном доме

Если Вы хотите обеспечить качественное отопление своего дома, к газовым отопительным приборам с вентиляцией необходимо подходить ответственно.

Важным вопросом является диаметр приточных и вытяжных каналов, который является одним из ключевых параметров для обеспечения эффективной работы отопительного прибора. Для расчета характеристик воздуховодов используются:

  • объем отапливаемого пространства;
  • зависимость коэффициента усиления воздухообмена от высоты потолка помещения;
  • расход воздуха.

Рассмотрим пример расчета. В каждой ситуации исходные данные будут отличаться, но алгоритм расчета останется прежним. Аналогичные расчеты можно найти в любом проекте по установке автономного газового отопительного оборудования.

Размеры комнаты:

  • высота H=2,8 м;
  • ширина B=3 м;
  • Длина L=4 м.

Умножьте все параметры:

(2,8 x 4 x 3) = 33,6 м 3 .

Полученная цифра указывает на объем помещения – V.

Затем вычисляется коэффициент усиления помещения в зависимости от высоты помещения. При этом берется указанная стандартная высота 6 метров и из нее вычитается фактическая высота помещения: 6м – 2,8м = 3,2м.

Затем умножьте полученное избыточное значение на 0,25 и добавьте 3 к результату.

Результат 3.8 – рассчитанное значение коэффициента воздухообмена.

Умножая значение этого коэффициента на кубическую емкость помещения, мы получаем количество воздуха, которое необходимо подать в котельную из вентиляционной системы в течение одного часа:

V = 3,8 x 33,6 = 128 м 3

Последний чертеж является отправной точкой для последующей компиляции оптимального сечения канала.

Для наглядности в таблице приведен расчет требуемого объема воздуха с учетом параметров воздуховода.

Для закрытых камер сгорания

Коаксиальный дымоход выглядит как труба внутри трубы. Конструкция поставляется готовой и быстро и без проблем собирается. Достаточно знать диаметр выхода и параметры – высоту, длину.

Самая простая – коаксиальная система дымоходов. Труба поднимается над котлом и поворачивается на 90°. От него до потолка должно быть не менее 20 см. Затем его вводят через отверстие в стене, снаружи он должен заканчиваться на расстоянии не менее 30 см от стены.

Высота от уровня земли также регулируется – выход трубы не должен быть ниже 20 см от земли, а расстояние от ближайшей стены – от конца трубы до стены должно быть не менее 60 см.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Примечание: 8 кубов свободных – при мощности котла до 30 кВт. Для мощности от 31 до 60 кВт – 13,5 куб.м; для мощности от 61 до 200 кВт 15 куб.м. Для котлов с замкнутой камерой сгорания объем топочной не нормируется, но размеры все равно должны быть соблюдены.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

  • Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
  • Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
  • Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
  • Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

  • Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
  • Пространство под котлом должно быть свободным.
  • На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
  • В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

  • Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
  • В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
  • Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

  • Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
  • Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
  • Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
