Для чего нужна и как составляется аксонометрическая схема вентиляции

Правила и нормы составления аксонометрической схемы

Любая исполнительная документация, включая чертежи, выполняется по определенному алгоритму, с применением условных обозначений и правил оформления. Аксонометрическая схема отопления, кондиционирование, вентиляции — не исключение. Проектировщики, если не используется компьютерная программа, где все данные уже есть, пользуются несколькими документами:

  • ГОСТ 21.206-93 СПДС;
  • ГОСТ 21.602-2003 СПДС.

Информация для расчета мощности вентсистемы и другие технические данные указаны в СНиПах и ГОСТах. Оттуда берутся такие важные параметры как кратность воздухообмена, нормативные значения температуры, влажности. От них зависит состав и сложность аксонометрической схемы.

Правила


Сложный вариант аксонометрической схемы Аксонометрическая схема выполняется в двух видах: эскиз и полноценный чертеж. К эскизу предъявляется немного требований, так это не официальный документ. Полноценный чертеж аксонометрии выполняется по всем правилам, прописанным в государственных стандартах:

  1. Выбор угла зрения. Первоочередная задача проектировщика – найти оптимальную точку. Для этого используется поэтажный план. Его располагают так, чтобы нижняя часть прилегала к проектанту, левая рука смотрела на первую осью здания, правая на последнюю ось. Фасад, который ближе к проектировщику, а точнее его левый угол – это отправная точка для аксонометрической схемы.
  2. Определение ориентации линий воздуховодов. Тут все просто. Вентиляционные каналы, идущие параллельно ближней или дальней к нам стене здания рисуются в виде горизонтальной линии, параллельной к стенам. Отводы, идущие перпендикулярно к нашей стене чертятся под углом 450 к горизонтальной линии. Вертикальные участки вентсистемы рисуются вертикально.
  3. Масштабирование. Аксонометрическая схема, за исключением рукописного эскиза, выполняется в определенном масштабе. В пределах одного чертежа он не меняется. Если аксонометрия в масштабе не умещается на листе, то допускаются разрывы (это когда линия воздуховода на чертеже разрывается с помощью пунктира).

Требования

Аксонометрическая схема, как и другие части проекта вентиляции, выполняется согласно требованиям государственных стандартов:

  • Выносные линии для воздуховодов. С их помощью показываются геометрические характеристики, форма, мощность каждого канала. От каждого воздуховода откладывается сноска с полкой. Над полкой указывается размер сечения, длинна, ширина, или диаметр (в случае круглого канала). Под полкой значение мощности в кубических метрах.
  • С правой или левой части чертежа чертятся отметки высоты. Это необходимо для правильной ориентации системы в здании. Первая отметка соответствует уровню чистого пола, от нее «пляшут» все остальные. Высоты обозначаются в миллиметрах. Если воздуховод круглого сечения, то у него привязка от центра сечения, если квадратного или прямоугольного, то от нижней грани.
  • Все оборудование, включая вентиляторы, фитинги, калориферы, рекуператоры обозначается условными знаками или в виде контуров.
  • Часто на аксонометрической схеме обозначаются контуры оборудования. Это делается в случае применения местной вентиляции с индивидуальными отсосами или зонтиками. Оборудования допускается обозначать контуром с выноской и маркировкой.
  • На схему наносятся смотровые люки. Их привязывают к размерным линям. Над каждым люком рисуется выноска, по аналогии с воздуховодами. Над полкой указывается марка изделия, под его номер в проектной документации.
  • На чертёж наносится всё дополнительное оборудование, датчики, приборы учёта. Используются условные обозначения.
  • На чертеже указываются участки воздуховодов с утеплителем или обработанные огнезащитным составом.
  • Сложные вентиляционные системы на крупных строительных объектах проходят через всё здание. Места перехода через несущие стены, перегородки, плиты перекрытия отмечаются. Каждое перекрытие маркируется. Стены отмечаются с помощью осей здания.
  • Воздуховоды маркируются. Приточные обозначаются буквой – П, вытяжные – В. После буквы идет цифра, обозначающая порядковый номер ветки. В рамках одного чертежа может быть П1 и В1, то есть цифры на приточку и вытяжку дублируются.
  • Вентиляторы маркируются соответственно линиям, на которой они установлены.
  • Обозначение масштаба. Аксонометрические схемы масштабируются. На чертеже это обязательно указывается. Например, 1:50, 1:100. Означает, что одна размерная единица на чертеже соответствует 50 или 100 единицам в реальности.

Основные правила

Как упоминалось ранее, основные критерии, касающиеся составления аксонометрической проекции систем отопления, вентиляции или кондиционирования, прописаны в государственном стандарте 21.602-2003.

Общие положения согласно госстандарту

Согласно ГОСТ 21.602-2003, аксонометрия отопления разрабатывается в соответствии с условиями, отсылающими нас к ГОСТ 21.101 и ряду дополнительных государственных стандартов. Следуя ссылке в рабочую документацию попадают такие бумаги:

  • Чертежи рабочего назначения, использующиеся при проведении работ строительно-монтажного плана (чертежи ОВ).
  • Эскизы, изображающие общие виды изделий нетипового плана.
  • Документы, подтверждающие специфику и качество применяемого оборудования и комплектующих.

К перечню основных чертежей ОВ относят:

  • Общую информацию по рабочим схемам.
  • Проекты, разрезы, схемы монтируемых систем и их установок.

Условия маркировки систем отопления согласно ГОСТ 21.602-2003Источник docs.cntd.ru

Каждая система получает название, которое строится из соответствующей марки (указанной в таблице, приведённой на изображении). Вторым значением выступает порядковый номер системы в границах вышеупомянутой марки.

Установки отопительных систем получают названия, аналогичные системам, в состав которых они входят.

Маркировка составляющих систем отопления согласно ГОСТ 21.602-2003Источник docs.cntd.ru

Отдельные компоненты системы отопления получают обозначение, построенное исходя из марки, приведённой в таблице на изображении и порядкового значения каждого фрагмента в её пределах.

Возможно индексирование отдельных стояков посредством использования прописных букв. Действует данное условие только в отношении стояков.

Линия трубопровода в аксонометрии систем вентиляции или отопления, а также их компоненты, отображаются графическими схематическими знаками, перечень которых упоминался ранее. Такая маркировка утверждена согласно ГОСТ 21.206, содержащем все необходимые таблицы, характеризующие условия их использования.

Изометрия Трубопровода

AbosBest on DEclips Vor yearВ этом видео я расскажу как просто и быстро читать чертежи (проекты) и разбираться в них.Vor 3 yearsПолностью обновленное приложение Оборудование: Трубопроводы — это специализированный инструмент, предна.Vor 3 yearsVor yearVor 5 yearsПриведены режимы визуализации изометрической схемы трубопровода графическом редакторе: схема и позиции.Vor 2 yearsНегізгі бағыттар және катушка есептеп шығару жөніндегі видеоролик.Vor 4 yearsПример построения изометрической схемы технологического трубопровода в графическом редакторе (с озвучкой.Vor 6 MonateVor 5 yearsИногда нужно разрезать трубу под 90 градусов, или два по 45 градусов.

Вот мой способ. Ссылка на программу Разв.Vor 2 yearsБұл видео роликт отводты градусқа кесіп орнату жөнінде.Vor 2 yearsБұл видео роликте негізі фланецтерді , қалай градустерге қарап бағыттау ,есептеу,орнату жөнінде жазылған,С.Vor yearСайт

Построение аксонометрических схем

В данной статье мы расскажем, как правильно и быстро строится аксонометрическая схема канализации. В первую очередь открываем какую-нибудь программу, предназначенную для черчения.Перед тем, как будет построена аксонометрия, необходимо, чтобы имелся план здания, квартиры или какой-либо комнаты с канализационными сетями.


Чертится все довольно просто и банально, все трубы, которые имеются на плане необходимо перенести на свой чертеж, однако все должно быть под углом 45 градусов. Не распространяется это правило лишь для горизонтальных участков, аксонометрия такой линии остается в таком же положении. Наиболее быстрым вариантом построения является копирование всего чертежа, после этого производиться вставка, а после чего выбирается команда повернуть. После выбора этой функции нужно задать ей значение, оно будет равняться 45 градусов, в программе просто пишется число. После этого в тех местах на плане, где стоят стояки, они показываются в виде точки, нужно провести вертикальную линию, на все этажи, которые имеются в здании. Для лучшего восприятия рекомендуется показывать этажность здания, а именно показать на чертеже плиты перекрытия, на каждом этаже, не стоит их делать длинными, стоит пользоваться разрывом. Аксонометрическая схема канализации обязательно должна содержать в себе все приборы, которые имеются. Например, писсуар, унитаз, раковины, трапы и другие различные сантехнические приборы.

Условные обозначения

ГОСТовский чертеж выполняется с помощью условных обозначений, это позволяет унифицировать проектную деятельность. Обозначения сведены в таблицы и пронумерованы. Номер каждого элемента состоит из четырёх цифр. Первые две указывают на номер таблички, последние две – на порядковый номер значка в пределах одной таблицы.

Таб. 1.1 – Воздушные отводы.

Таб. 1.1

Таб. 1.2 – Воздушные отводы в шахтах.

Таб. 1.2

Таб. 1.3 – Прямоугольные фитинги для фасонных частей.

Таб. 1.2

Таб.1.4 – Круглые фитинги для фасонных частей.

Таб. 1.4

Таб. 1.5 – Оборудование. Вытяжки и приточка.

Таб. 1.5

Таб. 1.6 – Другие составные части вентсистемы.

Таб. 1.6

Для наглядности и удобства восприятия аксонометрическая схема приточно-вытяжной вентиляции показывается в разном цвете. Обычно одна линия синяя, вторая – красная.

Цветная схема приточной вентиляции

Как сделать самостоятельно

Сделать аксонометрическую схему водопровода можно своими руками. Её наличие существенно упростит последующий монтаж системы. Однако для человека, никогда не сталкивавшегося с такой задачей, разработать её без посторонней помощи будет проблематично. Здесь нужно учитывать не только архитектурные особенности строения, но и соответствие вышеупомянутым стандартам.

Самым простым способом сделать аксонометрическую схему своими руками является использование специальных программ. Наиболее простой и интуитивно понятной считается AutoCAD.

Создание аксонометрии на компьютереИсточник chertezhi.ru

Как работать с АвтоКАД

Схема водопроводной или иной инженерной сети моделируется в изометрической проекции. Программа имеет массу встроенных приложений и опций, но работать с ней просто и по силам даже новичку.

Рассмотрим процесс создания одной из сетей.

Отобразить инженерную сеть на схеме.

Пример построения аксонометрии на АвтоКАДеИсточник pointcad.ru

Скопировать на свободное место на чертеже другие элементы созданной сети.

Отображение составных частей системыИсточник pointcad.ru

На следующем этапе провести для каждой из них такие манипуляции: воспользовавшись окном «Повернуть» развернуть картинку на 315°. Также можно сделать это с помощью «ручек» в активным режимом «Поворот».

Разворот в нужное положениеИсточник pointcad.ru

Выстроить блок, на котором будет изображена вся геометрия схемы. Название и базовая точка выбираются произвольно.

После нажатия комбинации «Ctrl+1» откроются «Свойства», где нужно сменить «Масштаб Y» на значение 0,4142.

Изменение масштаба на нужное значениеИсточник pointcad.ru

Перейдя в «Свойства блока» сменить значение «Поворот» на «22,5».

Изменение параметров «Поворот» на 22,5Источник pointcad.ru

Увеличить размер блока командой «Масштаб» в 1,3066569 раз или использовать «ручки» при включенном режиме «Масштаб».

Таким образом создаётся аксонометрическая схема одной сети. При наличии нескольких, следует выполнить аналогичные действия для каждой из них.

Аксонометрическая схема домашней системы водопроводаИсточник eco-kotly.ru

Состав

Схема состоит из чертежа и таблицы с условными обозначениями. Чертёж должен содержать достаточный объём информации для понимания схемы работы вентиляционной системы.

Условные обозначения

Есть два типа принципиальной схемы – поэтажный и поперечный разрез. Первый – отражает вид сверху в пределах одного этажа, второй – аналог аксонометрии.

Каждая схема обязательно включает условные обозначения:

  • Воздуховодов, связи между ветками.
  • Точек подключения и соединения вентиляторов с воздуховодами.
  • Места забора и подачи воздуха.
  • Другое оборудование (рекуператоры, калориферы).

Все элементы вентсистемы содержат выноски, где кратко описывается модель или название оборудования.

Особенности проектирования эскиза

Аксонометрия разрабатывается для объектов с большим количеством элементов трубопровода и диаметром прохода от 50 мм. К эскизам предъявляется меньше требований, чем к чертежам

Основное внимание на проекции отводится прорисовке приборов. При наложении элементов друг на друга выполняется вынос изображения

Разрыв сети и смещение обозначается пунктирной линией. Процедура необходима для нормального прочтения всех деталей. При необходимости дополнительной детализации отдельные узлы чертятся в большем масштабе, например 1:50.

В месте ввода магистрали в здание проставляется относительная и абсолютная отметка земли. Она располагается ниже нулевой точки отсчета – пола первого этажа. Числовой показатель записывается со знаком минус. Если предусмотрена установка напорных баков и насосов, то указываются их относительные отметки. В местах прохода полимерных труб через плиты перекрытия устанавливаются гильзы. На схеме отмечаются такие участки.

Полная аксонометрическая схема служит основанием для выполнения гидравлического расчета системы. По ней определяются участки магистрали с постоянным расходом воды. Узловыми точками считаются участки ответвления трубопроводов от стояков. К схеме составляются таблицы (спецификации) по материалам и оборудованию.

Источник

Аксонометрия в ПТ: правила выполнения

Для примера возьмем проект спринклерной системы пожаротушения для торгово-развлекательного комплекса.

Ключевые моменты такого проекта:

  • трубная разводка;
  • расстояние между спринклерными оросителями;
  • тип крепления трубопровода;
  • комплект автоматики системы ПТ.

Нас интересует, главным образом, разводка сети трубопровода.

Здесь учитываются и элементы чертежа для насосной станции, фланцы опорожнения сети и т.п.

Аксонометрическая схема такой АУПТ может выглядеть так.

ГОСТ 2.317-69 устанавливает порядок и правила выполнения аксонометрических проекций для инженерных систем.

При выполнении аксонометрии в пожаротушении нам не обойтись без известного СП 5.13130.2009.

Расстояние между оросителями рассчитываем согласно НПБ 88-2001.

Стандарт по проектированию трубопроводов – ГОСТ 10704-91.

На эти нормативы мы и ориентируемся при создании трехмерной проекции трубопроводной сети.

Для всех сложных строительных чертежей, поэтажных схем высотных зданий,

строений со сложной системой вентиляции – везде, где имеется сложная трубная разводка,

в состав проектной документации обязательно включается аксонометрическая проекция.

Так, в соответствии с ГОСТ 2.317-2011, подобная проекция строится во фронтальной изометрии, т.е. в трех плоскостях, в левой системе координат.

Пункт 3.2.1 документа ГОСТ 21.602-79 также сообщает, что необходимо учитывать коэффициент искажения вдоль осей, принятым условно за единицу.

Это любые чертежи отопления, канализации, санитарно-технических систем водопровода и т.д.

Аксонометрическая схема включает два вида: полноценный чертеж и эскиз.

Полноценный чертеж выполняем по всем требованиям ГОСТов.

Нормативные требования

Они исчерпывающе изложены в ГОСТ 21.602-2003, регламентирующем правила составления документации для инженерных систем здания (в том числе отопления). Выделим из текста документа основные моменты, имеющие непосредственное отношение к нашей тематике.

Общие положения

Элементам систем отопления присваиваются обозначения, состоящие из маркировки и порядкового номера в пределах данной схемы. Какие обозначения используются?

ОбъектОбозначение
Стояк отопленияСт
Главный стояк отопления (вертикальная часть розлива)Гст
КомпенсаторК
Горизонтальная ветка (лежневка)ГВ
Прибор для измерения температуры (термометр)Т
Прибор для измерения давления (манометр)Р

За некоторыми графическими обозначениями документ отсылает к смежным ГОСТ:

  • Трубопроводы следует обозначать по ГОСТ 21.206 – 93.
  • Обозначения обратных клапанов, дросселей, задвижек, радиаторов и т.д. можно найти в ГОСТ 21.205-93.

Фрагмент таблицы обозначений из ГОСТ 21.205 – 93.

Кроме того, среди общих положений есть ряд дополнительных требований к чертежам.

  • Отметки высоты указываются на выносных линиях или контурах элементов.
  • Аксонометрическая схема отопления может быть выполнена в масштабе 1:50, 1:100 и 1:200.

Перечень обозначаемого оборудования и параметров

На составленной своими руками схеме должны быть обозначены:

  1. Трубопроводы с указанием диаметров.
  2. Теплоизоляция участков трубопроводов. Она изображается графически.
  3. Уровни осей всех трубопроводов относительно нулевой отметки.
  4. Уклоны розливов (разумеется, там, где они необходимы – в гравитационных системах и домах верхнего розлива).

В гравитационной системе указаны уклоны розлива.

  1. При наличии разрывов в горизонтальных участках розливов – размеры участков.
  2. Опоры, компенсаторы и подвесы.
  1. Запорная арматура. И в этом случае используется полка-вынос, над которой указывается тип и диаметр (ДУ) арматуры. Снизу располагается обозначение элемента по каталогу.
  2. Стояки и лежневки (горизонтальные участки) с обозначениями.
  3. Радиаторы, конвектора и прочие отопительные приборы.

В обязательном порядке указывается их тип и основные параметры:

  • Количество секций секционного радиатора.
  • Количество секций (труб) регистра и его длина.
  • Количество и длина ребристых труб.
  • Для прочих отопительных приборов – их тип.
  1. Обозначения установок (котлов, печей с теплообменниками, тепловых насосов, элеваторных узлов, циркуляционных насосов для отопления и т.д.).
  2. Закладные устройства (масляные стаканы для контроля температуры и отводы для установки контрольных вентилей, позволяющих замерять давление).
  3. Сами приборы для измерения параметров системы и учета тепла.

Спецификации

В стандарте изложен ряд требований не только к самим чертежам, но и к спецификациям к ним.

Элементы, перечисляемые в спецификациях, должны заноситься в них в следующей последовательности:

  1. Отопительное оборудование (котлы, радиаторы и т.д.).
  2. Запорная и регулирующая арматуры (вентиля, задвижки, дроссели, обратные клапаны).
  3. Прочие элементы отопительных систем (грязевики, сбросы).
  4. Закладные конструкции (масляные стаканы и отводы для контрольных вентилей).

На фото – реальный элеваторный узел в подвале многоквартирного дома. Все, что может быть украдено, снимается.

  1. Трубопроводы (розливы, стояки, подводки).
  2. Теплоизоляция.

Трубопроводы заносятся в спецификацию по каждому диаметру (как правило – по увеличению ДУ). Разнообразные отводы, фланцы, крестовины под сварку и болты в спецификацию не заносятся.

Пример спецификации к чертежу отопительного коллектора.

Что такое коллекторная разводка труб

При коллекторной разводке отопления трубы отопления подводятся к радиаторам отопления от единого раздаточного узла. Раздаточный узел (коллектор) представляет собой устройство с одним вводом и несколькими выводами теплоносителя. Каждый вывод теплоносителя (воды) независимо перекрывается запорным вентилем. То есть при необходимости можно отключить отдельно любой радиатор системы отопления независимо от остальных.

Для разводки отопления от коллектора до радиаторов отопления выполняется сантехническими трубами пригодными для систем отопления. Для отопления используются:

  • стальные трубы отопления,
  • металлопластиковые трубы,
  • полиэтиленовые и полипропиленовые трубы (горячего водопровода),
  • медные трубы.

Трубы отопления соединяются специальными устройствами, которые называются фитинги. Трубы отопления могут иметь один или два типа соединения. Так металлопластиковые трубы соединяются на обжимных фитингах и пресс-фитингах. Полипропиленовые трубы соединяются на фитингах под сварку. Медные трубы соединяются на пресс-фитингах и обжимных фитингах. Стальные трубы соединяются, классическим резьбовым соединением, на литых или латунных фитингах.

Что такое аксонометрическая схема

Понятие аксонометрия или аксонометрическая проекция, означает способ отражения объемной фигуры на одной плоскости с показом на ней трех осей координат x, y, z.

Чтобы визуализировать аксонометрию, представим, что у вас в руках фигурка куба, сделанная из проволоки. Теперь поднесите куб к зеркалу и обведите грани куба отраженные в зеркале. На зеркале будет аксонометрия объемной фигуры куб. Вот визуальная картинка аксонометрии.

В техническом черчении принято делать аксонометрии фигур (деталей, изделий) расположенных под определенным углом к поверхности проекции.

Для упрощения вычислений согласно ГОСТ 3453-59 строят:

  • Изометрические проекции: угол между осями одинаковый (по 120°), размеры фигуры искажены одинаково, коэффициент искажения 0,82;
  • Диметрическая: Только два угла между осями одинаковые, значит два размера одинаковые, третий размер отличен. Угол между осями z и х равен 97°10′, углы между осями х и у, и между z и y по 131°25′.
  • Фронтальной диметрическая: угол между осями z и х принят 90°, углы между х и y и между осями z и y принят 135°.
  • Во всех вариантах аксонометрии ось z расположена вертикально.

Определение аксонометрической схемы отопления

Аксонометрия – это один из разделов прикладного черчения, который изучает, рассматривает и предоставляет возможность получить достаточно точные изображения любых предметов в двух- или трех проекциях. Прямоугольная аксонометрическая проекция – это когда прямые, которые проецируют изображение предмета, расположены перпендикулярно аксонометрической плоскости проекции. Прямоугольная проекция включает в себя изометрическую и диметрическую. Если угол проекции не равен 90°, то такая проекция называется косоугольной аксонометрической. Она же включает в себя фронтальную диметрическую и триметрическую проекции.

Коллекторная разводка в косоугольной аксонометрической проекции

Отсюда следует, что аксонометрическая отопительная схема – это любая схема любого отопления много- или мало этажного дома, выполненная в аксонометрии, а не в одной плоскости. Это помогает более наглядно представить себе разводку и другие элементы системы отопления в реальном измерении. При таком подходе к отображению элементов отопления проецирование каждого объекта выполняется следующим образом:

  1. Элемент располагается на схеме соответственно всем трем осям координат;
  2. Определяется «картинная плоскость» – на нее будет проецироваться элемент. При этом «картинная плоскость» не должна проходить параллельно ни одной из координатных осей;
  3. Проецируемый узел или элемент полностью переносится на схему.

Правильно составленный аксонометрический чертеж схемы отопления

Требования к составлению чертежей отопительных и других систем жилого или промышленного здания определены в ГОСТ 21.602-2003. Все отопительные элементы и узлы согласно ГОСТ имеют свои обозначения: это маркировка и порядковый номер, включенные в чертеж. Используются следующие обозначения:

Элемент или узелМаркировка
Отопительный стоякСт
Главный отопительный стоякГст
КомпенсаторК
Горизонтальная трубная разводкаГВ
ТермометрТ
МанометрР

Фрагмент ГОСТ 21.206-93 по обозначениям труб и трубопроводных соединений

Согласно ГОСТ 21.206-93 системы трубопроводов обозначаются графически. Это относится к таким узлам:

  1. Общий трубопровод;
  2. Вертикальный стояк, направленный вниз;
  3. Вертикальный стояк, направленный вверх;
  4. Гибкий трубопровод;
  5. Трубное пересечение без соединения;
  6. Простое соединение трубопровода или его элементов;
  7. Соединение трубопровода или его элементов фланцевое;
  8. Муфтовое резьбовое соединение;
  9. Муфтовое соединение быстроразъемное;
  10. Раструбное соединение.

Обозначения запорной арматуры, радиаторов и других элементов отображены в ГОСТ 21.205-93. Например, такие, как:

  1. Умывальник;
  2. Ножная ванна;
  3. Унитаз;
  4. Терморегулятор обогрева;
  5. Душевая сетка;
  6. Осушитель воздуха.

Фрагмент ГОСТ 21.205-93 по обозначениям запорной арматуры

Любую аксонометрию невозможно отобразить стандартными средствами, разрешенными в ГОСТ, и для этого существуют дополнительные требования и разрешения. Например:

  1. Отметки высот и уровней можно выносить за пределы элемента или указывать прямо на контурах объектов;
  2. Аксонометрический чертеж схемы отопления с нижней разводкой или любой другой схемы можно выполнить в масштабах 1:50, 1:100 или 1:200.

Проектные работы

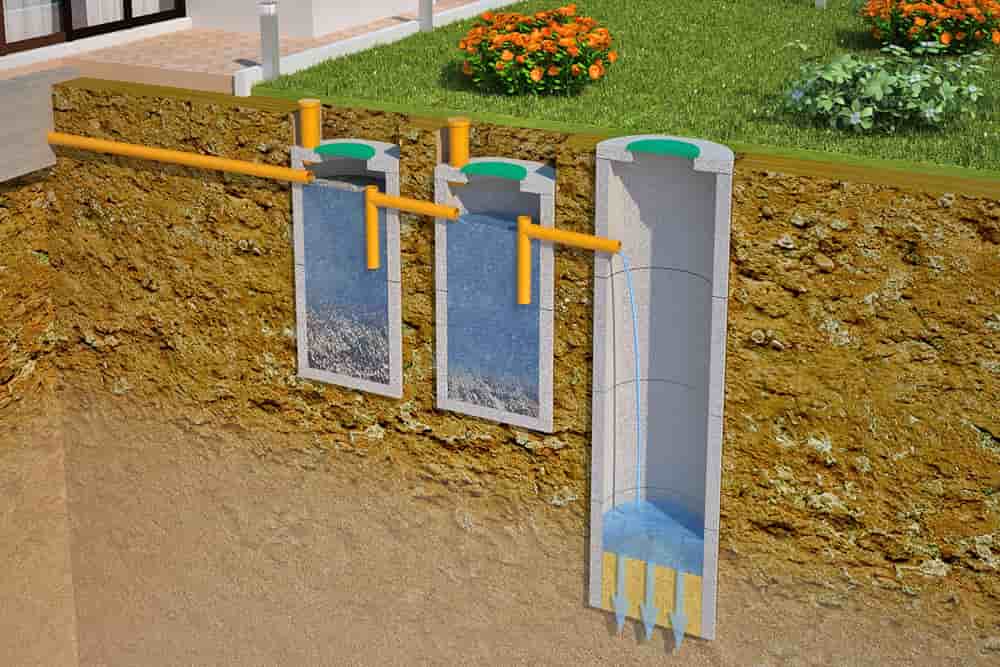

            Общая схема устройства канализации
представляет собой сборку трубопроводов, с одной стороны подключенных к
сантехнике, а с другой — к очистным сооружениям. Однако, для монтажа
конкретного участка комплекса водоотведения, требуется составление подробного и
точного чертежа. При расчете проекта приходится обеспечивать требования СНиП, а
также санитарные нормы размещения элементов.  Основные требования к проекту водоотведения:

  • достаточная пропускная способность с некоторым запасом на случай экстремального сброса стоков;
  • правильно рассчитанная конфигурация, выдержанный уклон труб;
  • трассировка должны быть максимально прямой, без резких поворотов;
  • по ходу движения стоков трубы меньшего диаметра должны соединяться с трубами большего размера, а не наоборот;
  • трасса должна быть оснащена нормативным количеством смотровых колодцев или ревизионных элементов.

Схема системы канализации составляется с учетом ее размеров, назначения и специфики использования. В задачу составителя входит грамотная трассировка, исключающая резкие изменения направления линии. Кроме этого, надо предусмотреть технологически правильное расположение труб, соответствующее положение выпускных элементов сантехники. В процессе создания проекта часто используется аксонометрическая схема канализации жилого дома. Она дает представление о пространственном положении элементов и трубопроводов. Для сложных конструкций, обладающих многослойной структурой, такой вариант чертежа гораздо удобнее и нагляднее.

Список оборудования и параметров на схеме

На схеме отопления любого этажа должны обозначаться:

  1. Трубная разводка с указанием всех диаметров труб;
  2. Участки утепления труб – длина и толщина. Такая теплоизоляция обозначается графически;
  3. Оси трубной разводки относительно нулевого уровня;
  4. Углы уклонов розливов;
  5. Если на горизонтальных участках розливов есть разрывы, то указываются размеры этих участков;
  6. Опорные и подвесные элементы, компенсаторы.

Пример выноса обозначений на схеме отопления

  1. Выносная полка используется для обозначения запорной арматуры с указанием ее маркировки и типа. Под выносом указывается обозначение детали согласно документации (смотрите рисунок выше);
  2. Вертикальные горизонтальные трубопроводные разводки с соответствующими обозначениями;
  3. Все присутствующие в схеме приборы отопления.

Обязательное требование: необходимо указать тип и основные характеристики этих элементов:

  1. Сколько секций содержит отопительный радиатор;
  2. Сколько секций или труб в отопительном регистре, его диаметр и общую длину;
  3. Для остальных приборов отопления (конвекторы, излучатели) – тип прибора;
  4. Обозначения тепловых установок (котлы, отопительные печи и теплообменники, насосы циркуляционные и тепловые, элеваторы, т.д.);
  5. Закладное оборудование;
  6. Измерительные приборы.

Схема отопления в масштабе

Отопительное оборудование и расчеты

Все оборудование, используемое в системе отопления, разделяется на вспомогательное и основное. Основное – котел или другой нагревательный прибор, вспомогательное – радиаторы и трубы разводки с прилагающейся арматурой. Для расчетов параметров необходимого отопительного оборудования необходима удельная мощность котла, которая варьируется в зависимости от климатических поясов:

  1. Для районов Крайнего Севера – 1,5-2,0 кВт;
  2. Для умеренной климатической зоны и центральных регионов – 1,2-1,5 кВт;
  3. Для южных поясов – 0,7-0,9 кВт.

Исходя из этих поправок, рассчитывается мощность нагревательного прибора по формуле:

Wкотла = S х W / 10;

Где W – расчетная мощность отопительного прибора (котла, конвектора и т.д.);

S – общая площадь отапливаемого объекта.

Аксонометрическая схема котлового оборудования с двумя горелками

Насосы бывают тепловыми и циркуляционными. В большинстве случаев, кроме малоэтажных домов с естественной циркуляцией теплоносителя, без насосного оборудования обойтись невозможно, поэтому практически на всех схемах эти приборы присутствуют. Насосы должны соответствовать определенным техническим требованиям, среди которых и такие:

  1. Легкость монтажа, демонтажа, простота эксплуатации и обслуживания;
  2. Малошумность и экономичность прибора;
  3. Надежность и длительность эксплуатации.

В малоэтажных жилых зданиях применяют три вида систем отопления:

  1. Классическая двухтрубная схема, согласно которой горячая вода подается по одной трубе и возвращается по второй. В этой схеме насос монтируется на обратке;
  2. Схема с вертикальным стояком. В этой схеме горячая вода также подается в радиаторы по одной трубе, а возвращается по второй, но циркуляционный насос устанавливается на отводящую трубу для подачи горячего теплоносителя. Таким образом, горячая вода сначала проходит по верхним радиаторам, а затем перемещается в нижние батареи системы;
  3. Однотрубная схема предполагает передвижение теплоносителя последовательно от радиатора к радиатору с возвратом в котел. Это самая простая схема, но за счет ее невысокой эффективности она применяется в маленьких одноэтажных зданиях.

Упрощенная аксонометрическая двухтрубная схема

Расчеты при составлении схемы отопления должны учитывать:

  1. Потребление тепла в каждом помещении;
  2. Тип и количество радиаторов;
  3. Количество стояков, если они есть, а также общее число ответвлений и контуров;
  4. Схему подключения отопительных приборов;
  5. Параметры труб и запорной арматуры.

После окончания расчетов отопительной системы их необходимо обозначить на схеме. Основное назначение аксонометрической схемы отопления – графическое отображение всех деталей и элементов, но, кроме этого, схема должна отображать и технические характеристики отопительного оборудования. Также в схеме должны присутствовать расчеты по подаче тепла в каждое помещение дома, включая подсобные.

Что указывается

Согласно п. 2.3.2 этого стандарта, на разрезах и планах указывается:

  • трубная развязка, устройства, водозапорная арматура и прочие элементы установки ПТ;
  • оси объекта (сооружения), дистанция между ними, строительные сооружения и конструкции;
  • маркировка арматуры, оборудования и отдельных устройств;
  • обозначения перекрытий, а также покрытия строения;
  • оборудование вентиляции, инженерных систем;
  • пометки уровней свободного пространства пола для каждого этажа, площадки, оси трубопроводных магистралей и прочих конструкций;
  • стояки, места закрепления трубопроводной сети, диаметры труб;
  • привязки устройств ПТ и труб к координационным осям строения либо элементам конструкций.

Помимо этого на плане прямоугольником 5×8 мм отмечается наименование каждого помещения и его класс взрывопожароопасности.

Также, согласно этому ОСТу, в составе проектных документов для спринклерной установки ПТ аксонометрическая проекция отсутствует.

То есть, документ указывает, что при проектировании водных установок аксонометрический чертеж выполняется «по необходимости».

Поэтому для дренчерных или спринклерных систем аксонометрию в рабочей документации, как правило, не приводили.

А вот для насосных станций этот чертеж выполнялся всегда. В государственном стандарте также приводится перечень рабочих чертежей для основного комплекта.

  • Общие данные.
  • Типовая схема.
  • Разрезы и планы размещения оборудования, расположения трубной разводки.

Аксонометрической схемы мы снова здесь не видим.

Поэтому те, кто говорят, что такая схема должна предоставляться всегда, ошибаются.

Разве обязательна 3D-проекция на порошковые или газовые модули пожаротушения?

Для системы трубопроводов еще можно сделать аксонометрию.

Хотя и это, как обязательный пункт, нам не указывают нормативные документы.

Но проектировщику достаточно назвать высоту и место расположения модуля пожаротушения.

А, к примеру, кабельные линии, не относятся к системам трубопровода. Их можно прокладывать почти везде.

Поэтому в схему аксонометрии кабели также не входят.

«А чем принципиальная схема отличается от аксонометрической?» – спрашивают некоторые проектировщики.

Обе проекции подробные, на обеих есть отметки этажей здания.

На аксонометрической схеме, в отличие от принципиальной, имеются еще и высотные отметки.

Конечно, это не все отличия одного чертежа от другого.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
