Установка обратного клапана канализации в квартире

Советы специалистов

Вариант установки клапана Для водопроводной сети лучше подбирать клапаны из латуни либо нержавеющей стали, поскольку они не боятся ржавчины и имеют долгий эксплуатационный срок.

Также необходимо учесть:

  • Месторасположение прибора в трубопроводах канализации без трапа выбирают на участке над самой высокой водоотводящей точкой – не ниже чем в 350 мм от пола.
  • В домах с независимым отоплением клапан стоит ставить на возвратную линию перед подключением к отопительной установке.
  • В многоэтажках, где монтируют раздельную водоподающую сеть, клапаны монтируют после водосчетчика.

Установка обратного межфланцевого клапана проводится после того, как фланцы на трубопровод смонтированы посредством сварки

Крайне важно соблюдение соосности труб в точке монтажа прибора, поскольку перекос нарушит герметичность соединения

Принцип работы и устройство

Любой обратный клапан для канализации, вертикальный или горизонтальный, перекрывает ход воды в обратном направлении. Обратный клапан для напорной канализации имеет входной и выходной патрубки различного диаметра с камерой между ними. Благодаря разнице в площади сечения, в патрубках создается разное давление, а шар, находящийся в камере, свободно пропускает воду. При обратном ходе давление в патрубках изменяется, а шар прижимает перекрывающую просвет мембрану. полностью исключая попадание воды из выходного патрубка во входной.

В других моделях запорная «тарелка» при наличии напора поднимается и пропускает сточные воды, а потом сразу принимает вертикальное положение, тем самым препятствуя возможному прохождению стоков в обратном направлении.

Такие устройства имеют крышку, закрепленную болтами и дополненную уплотнителем. Ее довольно легко открыть при необходимости прочистить устройство. Часто обратный клапан в системе канализации снабжается перекрывающим вентилем.

Тарелка вместо шара в качестве перекрывающего приспособления может использоваться в моделях большого диаметра, таков, например, обратный клапан для канализации 110 мм, хотя данное условие не обязательное.

Тонкости монтажа

Установка обратного клапана канализации дело не хитрое, плюс такая работа не требует дорогостоящего инструмента, достаточно домашнего набора, дрель, ножовка, уровень, рулетка и т.д. Но для начала нужно определиться, где поставить обратный клапан.

Выбор места

В данном случае все зависит от того, где чаще всего забивается система.

Если засоры обычно возникают в первом от дома канализационном колодце, то обратный клапан 110 мм ставится после поворотного колена в подвале (перед входом трубы в стену).

При установке в многоквартирных домах, электрический обратный клапан системы канализации может потребовать согласования

  • Канализационный клапан в квартире лучше всего ставить на тройник или крестовину возле центрального слива в стояк.
  • Если места возле стояка для централизованной арматуры нет, то придется ставить отдельно обратный клапан для канализации 50 мм на отвод в сторону ванной, кухни и т.д. И затвор диаметром 100 – 110 мм на унитаз.

Клапан обратный ПВХ или полипропилен, считается оптимальным решением для квартиры или частного дома

Неправильные точки монтажа

Здесь есть 2 рекомендации

  1. Перед тем как установить обратный клапан на канализацию, подумайте, как вы его будете обслуживать, ведь каждые полгода такой арматуре нужно делать ревизию.
  2. В многоэтажном доме ненужно ставить на стояк вертикальный обратный клапан.

О вертикальной арматуре следует сказать отдельно, устанавливая такой затвор, вы можете навлечь на себя массу проблем.

  • Если стояк чугунный, то трогать его вообще нельзя, особенно своими руками, не каждый мастер берется за ремонт или замену чугунного стояка. Вызвано это тем, что есть опасность обрушения всего столба.
  • Каким бы ни был обратный вертикальный клапан, он будет создавать помехи движению стоков, соответственно, рано или поздно в этой точке возникнет засор.
  • Если снизу поднимутся стоки и клапан их заблокирует, то в многоэтажном доме, сверху все равно будут продолжать сливать, что сделает монтаж затвора бесполезным.
  • Канализационный стояк в многоквартирном доме относится к конструкциям общего пользования. Если вы, по собственной инициативе установите на нем клапан, то при возникновении проблем с этой арматурой, вас обяжут за свои деньги все демонтировать и вернуть в исходное положение, плюс оплатить накладные расходы, к примеру, уборку подвала или ремонт соседей, которых затопило после установки клапана.

Обратный клапан вертикальный в многоквартирных домах ставить не стоит

Порядок монтажа арматуры

Установить обратный клапан для канализации своими руками несложно. Инструкция состоит из нескольких простых действий, которые я постарался отразить ниже на фото и видео в этой статье.

Итак, простому домашнему мастеру лучше покупать горизонтальный обратный клапан с функцией ручной блокировки, из ПВХ или полипропилена. Диаметр трубы на инструкцию по монтажу не влияет, обратный клапан 50, 100 и 110 мм устанавливается одинаково

  • Первым делом просто соберите все, как должно быть.
  • Дальше замеряйте расстояние от клапана, до выпуска в стояк.
  • Берете соединительный переходной патрубок подходящего диаметра и отложив на нем нужную длину, отрезаете лишнее.
  • После обрезки, края патрубка нужно зачистить ножом от заусенец.

Схема подгонки переходного патрубка

  • Теперь находите центральную ось сливной трубы и размечаете на ней 2 точки, на которых будет фиксироваться запорная арматура.
  • Перфоратором просверливаете 2 отверстия и вставляете в них пластиковые дюбеля под шпильки хомутов.
  • Подбираете шпильки по высоте и вкручиваете поддерживающие хомуты.
  • Дальше вставляете во все пазы резиновые прокладки и густо промазываете все стыки герметикам, после чего запорная арматура собирается окончательно.

Монтаж опорных металлических хомутов

Теперь вам остается только соединить систему с канализационным сливом и жестко зафиксировать ее на металлических хомутах.

Фиксация запорной арматуры на хомутах

В зависимости от вида стен и размеров арматуры, система может крепиться тремя способами, ниже на фото показан принцип фиксации.

Три вида фиксации арматуры

Шаровый обратный клапан

Самый распространенный тип обратного клапана – шаровый. Он предотвращает движение сточных вод в обратном направлении. Устройство такого клапана простое, выглядит так: затворным устройством здесь служит металлический шар, который поджимается пружиной при появлении обратного давления.

В каком месте устанавливать шаровый клапан, зависит от его конструкции. Например, обратный муфтовый клапан стандартно устанавливается на вертикальном трубопроводе, а обратный фланцевый клапан – и на вертикальном, и на горизонтальном канализационном трубопроводе.

Муфтовый клапан устанавливается в том случае, если обратный клапан устанавливается на трубы маленького диаметра (до 2,5 дюймов). При диаметре труб 40-600 мм устанавливается обратный фланцевый клапан.

Шаровой клапан с подвижным шаром  перекрывает обратные стоки на 100 %. Также он имеет 100% прямую проходимость. Заклинить такую систему невозможно. Стандартный обратный клапан изготавливается в прочном  корпусе, с массивной чугунной крышкой, а сам шар покрывается нитрилом, ЭПДМ и т.д.

Еще одно положительное качество шарового клапана – отличная ремонтопригодность.

Если необходимо почистить шар или заменить, шаровый клапан для канализации можно легко и быстро разобрать – для этого нужно только снять 2 или 4 болта на крышке клапана.

Обратный ПВХ клапан

Обратный клапан очень полезен владельцам квартир на нижних этажах. Устанавливать его можно как на внутренней, так и на наружной канализации. Эта запорная арматура служит для перекрывания обратного тока канализационных вод и хорошо задерживает попадание по системе канализации различных насекомых и грызунов.

Если случается аварийная ситуация и возникает противоток, то клапан автоматически перекроет всю канализационную систему. В таком клапане можно заблокировать обратный поток в принудительном порядке. Для этого нужно просто повернуть ручку клапана в положение OFF (ВЫКЛ).

В обратный клапан ПВХ для канализации встроен запорный элемент, который двигается возвратно-поступательно, и перпендикулярно движению сточных вод в канализационной системе. Подъемный обратный клапан ПВХ может быть пружинным и беспружинным.

Почти все обратные клапаны конструктивно устроены так, что могут быть установлены и на вертикальный, и на горизонтальный трубопровод.

При этом нужно принимать во внимание направление потока сточных вод – обычно направление указывается стрелкой на корпусе клапана. Качественный обратный клапан ПВХ не реагирует на ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями. Длительность его эксплуатации соответствует этому показателю для пластиковых труб

Длительность его эксплуатации соответствует этому показателю для пластиковых труб

Качественный обратный клапан ПВХ не реагирует на ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями. Длительность его эксплуатации соответствует этому показателю для пластиковых труб.

Если правильно эксплуатировать обратный ПВХ клапан, то он вполне способен прослужить 50 лет и больше.

Для напорной канализации

Обратный клапан, который устанавливается в напорной системе канализации, не допускает смены направления движения потока сточных вод в системе канализации. Эта защитная трубопроводная арматура допускает поток стоков только в одном направлении и останавливает жидкость при движении в противоположную сторону.

Работает обратный клапан для напорной канализации в автоматическом режиме, и называется арматурой прямого действия. Это бесперебойное универсальное устройство, так как обратный клапан может работать и в нормальном режиме, и в аварийной ситуации.

Например, если работает несколько насосов, и их напорные линии объединяются в одну общую линию, то на каждой отдельной линии устанавливается один обратный клапан (или несколько), который защищает каждую линию от давления работающего насоса на любой из них.

Таким образом, если на одной линии давление упадет, то на других линиях давление останется прежним, и аварии не произойдет.

Если сточные воды не проходят через запорную арматуру, то обратный клапан работает так: под действием своего веса золотник в клапане позволяет движение воды через седло клапана. Чтобы сточные воды изменили направление движения, их необходимо приостановить.

Когда поток жидкости останавливается, давление с другой стороны прижимает золотник, не разрешая образовываться обратному потоку сточных вод.

Ситуации бывают разные, и если произошел засор канализации, то смело обращайтесь в компанию СК-Сити. Поможет вам устранить засор, и если нужно проложить трубы заново.

Монтаж вентиляционного клапана

Запорный механизм для вентиляции стояка устанавливать предельно просто. Необходимо всего лишь установить его на свободном конце канализационной трубы.

Установка воздушного клапана для канализации

Поэтапно процесс монтажа выглядит следующим образом:

  1. Выбор места расположения аэратора. Располагать механизм можно для вентиляции отдельного сантехнического прибора или всей системы в целом.

Вентиляционный клапан монтируется на расстоянии 20 см от ближайшего сифона и 30 см от самотечной трубы.

Крепление устройства к трубе предусмотренным способом.

Крепление с канализационной трубой может производиться посредством фитингов, резьбы или иного способа, предусмотренного производителем аэратора.

Проверка герметичности всех стыков.
Введение механизма аэрации в эксплуатацию.

Аэраторы устанавливаются внутри помещений, поскольку для их эксплуатации температура воздуха не должна опускаться ниже 0°С. Затраты на приобретение механизма быстро окупаются благодаря защите канализационной системы от поломок, а жилого помещения от распространения вредоносных запахов. Немаловажным достоинством также является существенное снижение уровня шума в системе слива, что способствует созданию комфортного микроклимата в квартире или частном доме.

Важна ли нормальная работа водонагревателя ?

Вполне вероятно, что рассказы о принципе работы обратного клапана и его строении не привнесли ясности в проблему того, почему это устройство так важно. Так что давайте (чисто гипотетически) рассмотрим ситуация, которая может случиться при отсутствии клапана

Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды. До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление.  Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза.

Обратите внимание! Несмотря на критичность ситуации, температурный регулятор будет исправно продолжать функционирование, в то время как нагревательный элемент будет зря потреблять электроэнергию

Большую критичность в ситуацию привнесет момент, если давление в трубопровода вдруг по тем или иным причинам упадет. А это, согласитесь, происходит достаточно часто, к примеру, если ночью на водонапорных станциях решают снизить нагрузку на систему. Есть и другой вариант – произошла авария или начались ремонтные работы, в результате чего трубопровод полностью опустошается. Вся жидкость, которая до этого находилась в накопительном баке, сливается в водопровод, а нагревательный элемент начнет нагревать воздух, в результате чего он быстро перегорит.

Смотрите так же, основные трубования, которые должны соблюдатся при обустройстве котельной в частном доме. Узнать подробнее

Возможно, вы скажете, что должна же быть в бойлере автоматика, которая прекращает его работу в таких случаях. Прежде всего, такая автоматика нередко дает сбой, кроме того, она имеется не на всех моделях водонагревателей.

Есть такие «умники», которые устанавливают обычный обратный клапан и полагают, что этого будет достаточно. На самом деле это больше походит на закладывание бомбы в собственном доме, ведь жутко даже представить, что может случиться, если сломается терморегулятор! Вода в бойлере начнет кипеть, но излишнему давлению выйти просто некуда и оно и дальше растет. Хорошо еще, если внутри бака попросту потрескается эмалированное покрытие, это значит, вы еще хорошо отделались. Но бойлер может и взорваться!

Если давление резко пропадает из-за таких трещин, то температура воды возвращается до законных ста градусов, но вот внутренняя температура в бойлере будет намного выше. Но все это может не произойти, если вы установили хороший обратный клапан для водонагревателя. Итак, в качестве заключения ко всему выше сказанному, отметим еще раз, что мы получаем от такого клапана.

  • Клапан сбрасывает излишнюю жидкость из прибора, если она нагревается, удерживая тем самым внутреннее давление в безопасных рамках.
  • Также он предотвращает обратный ход воды в трубопровод.
  • Клапан смягчает возможные перепады давление в системе водоснабжения, не исключение и гидравлические удары.
  • А если устройство имеет соответствующий рычаг, то с его помощью можно полностью опустошать бойлер, если потребуются ремонтные работы.

Назначение устройства

Во время слива воды в трубах образуется отрицательное давление — вакуум. Он способен срывать гидрозатворы унитазов, ванн или раковин, соединяя внутренний объем системы с атмосферой жилых помещений. После удаления водяной пробки в сифонном устройстве сантехнических приборов в жилых помещениях появляется дурной запах, свидетельствующий о проникновении биогаза.

Единственным возможным решением проблемы является подача воздуха в систему. Владелец частного дома имеет возможность сделать фановый трубопровод с выводом на крышу.

В частном доме или квартире

Установка фановой трубы — простой и доступный способ устранения запаха, но он имеет и недостатки. Аэратор, установленный на крыше, не только подает воздух внутрь системы, но и позволяет выходить из нее газам, поэтому размещение подобных систем внутри жилых помещений невозможно.

 Для людей, живущих в квартире многоэтажного дома, единственной возможностью решения вопроса станет монтаж воздушного клапана на канализацию. Эта процедура не представляет большой сложности, но выполнять ее лучше во время первоначальных строительных работ. Врезка подобных приборов в общий эксплуатируемый трубопровод — трудоемкое мероприятие, которое доставляет неудобства всем жителям, чьи квартиры расположены на этом стояке.

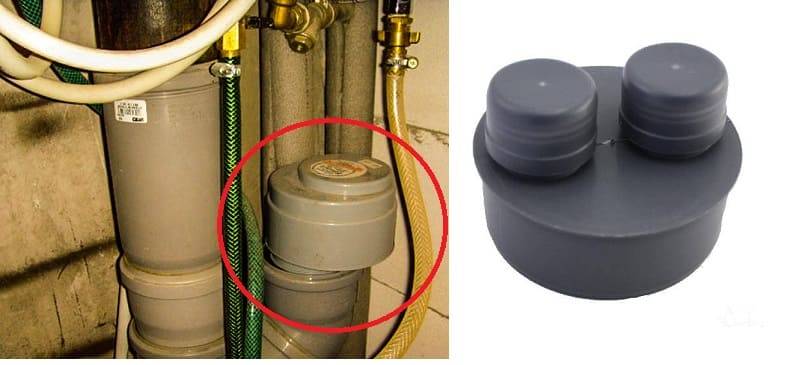

Пример монтажа воздушного клапана

Установка обратного клапана на канализацию своими руками. Пошаговая инструкция

Поставить фановый клапан самому довольно просто. Операция выполняется в пять простых шагов:

  1. Выбрать место врезки. Обычно это место стыка унитаза с канализационной трубой или точка стыка двух участков трубы.
  2. С помощью уровня выставить устройство строго горизонтально, без перекосов. Для вертикально устанавливаемого устройства угол не имеет значения (в разумных пределах), так что проверять отвесность не обязательно.
  3. Собрать систему так, чтобы раструбы труб были направлены в обратном току воды направлении.
  4. Сборка соединений канализационной системы не требует использования какой-либо смазки или уплотнителя, кроме стандартных резиновых уплотнителей. При желании можно промазать соединения силиконовым герметиком для большей надежности.
  5. Закрепить клапан или ближайшие к нему участки трубы двумя хомутами к полу или стене. Крепеж должен быть жестким, поскольку вибрация от работы клапана со временем может вызвать расхождение незакрепленного соединения и потерю герметичности.

Как видите, процедура действительно не представляет собой чего-то сложного, не требует специальных навыков.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Способ монтажа клапана позволяет выделить следующие конструкции:

  • Фланцевые. Подходят для соединения с трубами большого сечения, имеющими подобный элемент для крепления. Клапан с фланцами удобно монтируется на участках трубопровода с вертикальным или горизонтальным расположением.
  • Раструбные. Клапан с коническим раструбом и уплотнительным кольцом из резины легко сопрягается с другими элементами трубопровода.
  • Муфтовые. Изделия предназначены для сопряжения с трубами (в основном металлическими) небольших диаметров – до 2,5 дюймов.

Фланцевый и муфтовый обратный клапан

Материалом для изготовления обратных клапанов служит:

  • Нержавеющая сталь. Применяется для производства межфланцевых изделий. Также могут изготавливаться клапаны других типов для включения в систему из металлических труб. В изделиях из других материалов могут применяться заслонки из нержавейки.
  • Поливинилхлорид (ПВХ). Наиболее распространенный материал для корпусов канализационных затворов большого сечения.
  • Полипропилен. Клапан канализационный обратный 110-315 мм полипропиленовый сохраняет работоспособность при +95°С без деформации. Материал корпуса включает компоненты, способные частично подавлять рабочие шумы изделия.
  • АБС-пластик. Из этой термопластической смолы получают прочные и ударостойкие корпуса для обратных клапанов.
  • Чугун. Такие конструкции рекомендованы для монтажа в нагруженные системы (чаще наружные) из чугунных труб большого сечения.

Зачем он нужен, какой бывает?

Когда возникает проблема засорения канализационных труб и сетей, жители многоквартирных домов оперативно связываются со специализированной службой. Но как бы быстро они не приехали, нужно поскорее перекрыть источник и воду, чтобы все это «добро» не хлынуло в квартиру, и имущество не было безнадежно испорчено. Именно в таких случаях помогает канализационный клапан.

Схема работы клапана сродни ниппелю. То есть в одну сторону стоки идут, а назад вернуться уже не могут. И именно эта закономерность помогает остановить их на пути в квартиру. Диаметр клапана зависти от того, какие трубы установлены в доме. Преимущественно это стандартные 110 мм для стояка, в других местах может быть необходим меньший размер.

место для установки обратного клапана канализации

Изготавливают клапан из разных материалов: металл, поливинилхлорид, полипропилен. Сегодня металлические клапаны, как и трубы используются редко. Кроме того, металлические клапаны недолговечны и дороги. Для установки внутри помещений применяют полипропиленовые, снаружи – поливинилхлоридные трубы.

Места установки

Устанавливать клапаны можно в одном или в нескольких местах – это зависит от задач, которые они должны выполнять. Один клапан можно вмонтировать на общую трубу канализации, но он должен иметь большую пропускную способность. Множество мелких стоит монтировать на каждый сантехприбор.

Монтаж первого типа возможен только в частных или небольших домах. В многоквартирных такие клапаны не будут иметь должного эффекта. Так как монтаж общего клапана возможен только в подвале, жильцы первых этажей остаются беззащитны при возникновении проблем с канализацией. В таких случаях лучше предусмотреть клапан на каждый прибор или перед стояком.

Также нужно устанавливать подобное устройство в канализациях с обратным уклоном, так как устранить подобную некорректность системы можно только полной ее переделкой.

Виды клапанов

По устройству обратного клапана для канализации отличают межфланцевый, поворотный, шаровой и подъемный клапаны.

Межфланцевый имеет небольшие габариты и вес. В его конструкции отсутствуют фланцы, которые осуществляют соединение клапана с трубопроводом. Когда возникает поломка, в клапане нужно будет заменять не только запорную арматуру, но и участок трубы, на котором она размещена. Такие клапаны могут быть:

  • Пружинно-дисковые – в них пропускающая мембрана имеет вид диска, а вместо рычага пружина.
  • Двустворчатые – их принцип работы основывается на присутствии в конструкции двустворчатой мембраны. Поворотный клапан еще именуется лепестковым. Роль мембраны отыгрывает золотник/захлопка, они приводятся в действие рычагом. Такие клапаны могут быть:
  • Простые. Используются в системах с невысоким давлением и таким же проходом жидкостей. Когда золотник возвращается на место, происходит гидравлический удар – это может вывести из строя не только клапан, но и всю канализационную систему.
  • Безударные. Такой тип дает возможность плавного возвращения золотника в исходную позицию после того, как он пропустил воду.

Шаровые клапаны преимущественно используют в системах, где имеется малый диаметр труб. Роль мембраны выполняет металлический шар, рычаг – это пружина. Этот тип самый часто используемый и надежный. Его монтаж осуществляется методом врезывания в систему, крепится двумя болтами, в случае выхода его из строя можно просто заменить узел.

установка обратного клапана на трубе канализации

Подъемный клапан имеет несколько отличную от других конструкцию. Его мембрана размещена вертикально, и за ее подъем отвечает специальное устройство, которое также расположено в вертикальной позиции

У данного типа есть важное преимущество – клапан можно ремонтировать без отключения от сети. Но в то же время недостаток подверженности частому засорению ставит под вопросом рациональность его использования

Подъемные клапаны классифицируются на:

  • Клапаны, которые ввариваются в канализацию.
  • Те, которые крепятся к трубам с использованием фланцев.
  • Резьбовое соединение.
  • Межфланцевые, они зажимаются между трубами.

Ассортимент обратных клапанов

Все, имеющиеся в продаже, запорные устройства для канализационных коммуникаций согласно месту установки бывают:

  • для наружного монтажа;
  • для внутреннего использования.

В соответствии со способом монтажа данные изделия подразделяют на:

  • фланцевые;
  • межфланцевые;
  • муфтовые.

Чтобы установить межфланцевые приспособления, применяемые для металлических труб, необходимо задействовать сварку – этот способ отличается простотой и быстротой проведения монтажных работ.

При помощи фланцевого метода устанавливают обратные клапаны на трубопроводы, имеющие большой диаметр, обычно в условиях улицы. Муфтовым способом удобнее монтировать внутренний обратный клапан для канализации небольшого диаметра. Главное при установке в помещении подобрать место так, чтобы имелась возможность без проблем снять на нем крышку и очистить его от мусора.

По типу запорного элемента различают устройство:

  • поворотное;
  • подъемное;
  • шаровое.

Данное различие характеризует способ крепления запорного механизма в клапане. В поворотном приспособлении находится заслонка. В свою очередь, в шаровом – как ясно из названия, шар, закрывающий в трубе сечение. Модель, в которой он является рабочим элементом, чаще всего устанавливают в помещениях производственного назначения.

Что касается подъемного изделия, то в нем имеется специальный запор, называемый золотником, который перемещается под собственным весом или благодаря воздействию пружины.

Случается, что домашние мастера изготавливают собственную конструкцию запорного устройства, но оно не всегда может выдерживать напор, что приводит к затоплению помещения канализационными стоками, в результате чего приходится делать дорогостоящий ремонт.

Монтаж

                Способ
монтажа зависит от конструкции и вида клапана. Существует два распространенных
варианта:

  • установка в разрыв вертикального (общего) стояка.
  • отдельный монтаж для каждого устройства — раковины, ванны, унитаза и т.д.

В первом случае обычно используется фановый клапан для канализации 110 мм, соответствующий стандартному размеру пластикового стояка. Вставляется в сборку стояка так же, как и любой отвод или тройник.

Второй вариант требует установки отвода с впускным патрубком, куда подключается устройство.

Есть некоторые общие правила,
которые нужно соблюдать
при монтажных работах:

  • точка установки прибора должна находиться в
    отапливаемом помещении;
  • необходимо организовать доступ к прибору для
    ревизии, замены или ремонта;
  • высота размещения клапана не должна превышать
    высшую точку слива;
  • установку в раструб производить только с
    уплотнительным кольцом.

Зная эти небольшие хитрости, можно произвести монтажные
работы своими руками.

Обзор воздушного клапана — как работает и для чего нужен

За и против использования вентиляционного клапана

Чтобы газы, пары и запахи из системы трубопровода не попадали в дом, предусматривают вентиляцию, которая будет способствовать их выводу из системы.

Принцип вентилирования основывается на притоке воздуха из вентиляционной трубы септика, прохождение воздушных потоков через наружные и внутренние канализационные сети и выход их через вентиляционный канал, выведенный на крышу.

Так, воздух, проходя через септик и систему канализации, увлекает за собой все запахи, выходит вместе с ними через вентиляционный стояк в кровле и затем рассеивается. В случае отсутствия вентиляционной системы неприятный запах и летучие вещества из септика и труб могут попадать в помещение через сорванные гидравлические затворы.

Наличие в здании вентиляционной системы гарантирует отсутствие проникновения в помещения запахов даже при срыве или пересыхании сифонов. Но иногда обустройство фанового канала невозможно или вызывает большие трудности.

Это может происходить из-за особенностей кровельного материала, из-за эксплуатируемой кровли, невозможности расположения выхода вытяжного стояка вдали от балконов, окон, вентиляционных систем. В таком случае вытяжную часть выводят на чердак, а на его верхушке монтируют аэратор.

Выход фанового стояка выводят чаще всего на крышу. Если вентиляция выводится в стену, то расстояние от нее до окон и балконов должно составлять не менее 4 метров. При планировании учитывают также направление ветра, чтобы газы из канализации рассеивались и не попадали через открытые окна и вентиляционные устройства в помещения

Вакуумный клапан не может стать полноценной заменой вентиляционным стоякам, но его применение можно оправдать следующими преимуществами:

  • легкая и быстрая установка;
  • экономия денежных средств;
  • невозможность установки фанового стояка;
  • минимизация потерь тепла через вентиляционные стояки;
  • улучшение работы канализационной сети и большая свобода при ее планировании.

Проще говоря, вентиляционный клапан решает только одну задачу — предотвращает срыв фанового клапана, тогда как фановый стояк выравнивает давление в сети, а также вентилирует септик и систему внутренней канализации.

В многоэтажных домах вентиляционный стояк не рекомендуется заменять вентиляционным клапаном, так как последний не сможет обеспечить доступ воздуха в необходимых объемах. Здесь аэратор можно устанавливать в качестве дополнительного оборудования для улучшения работы канализации

При устройстве невентилируемой системы или замене вентиляционного стояка на аэратор необходимо правильно рассчитать пропускную способность сети, чтобы исключить возможный срыв сифонов или выхода из строя фановых клапанов.

Следует учитывать также, что в случае, если в здании не проживают круглый год, может случиться, что гидравлические затворы не будут заполнены водой (высохнут) и воздух из канализации будет поступать в помещения, что не случится при устройстве вентилируемого стояка.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
