Установка инфракрасного теплового пола — что это такое, как работает

Выгодный вариант подогрева

Инфракрасная отопительная плёнка считается наиболее простым вариантом для монтажа тёплого пола. Принцип действия заключается в применении физических свойств инфракрасного излучения. Тепло от излучающих карбоновых элементов равномерно распространяется по поверхности, в то же время, нагревая все окружающие предметы.

Основные преимущества:

  1. Бесшумная работа.
  2. Простота установки (монтажа) монтажа.
  3. Не снижает кислород в помещении.
  4. Не издаёт запахов и вибрации.
  5. Экономия электроэнергии. Потребление мощности составляет не более 50-60 Вт на 1м площади.

Так же стоит отметить, что инфракрасное излучение не оказывает никакого вреда на организм человека. Не вызывает запылённости помещения (движения пыли) при её оседании. Тем самым считается безвредным вариантом для аллергиков.

Составляем схему

Перед покупкой комплекта для плёночного пола под ламинат, нужно досконально продумать и начертить схему укладки нагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

  1. Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
  2. Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
  3. Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
  4. Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
  5. Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.
  1. Выбрать оптимальное место на стене для блока управления, оно должно находиться на высоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
  2. Запрещено подключать «тёплый пол» к обыкновенной розетки, так как суммарная мощность системы высокая. Необходимо запланировать отдельную линию питания соответствующего сечение. Для наибольшей безопасно, рекомендовано в схеме предусмотреть устройство УЗО, для защиты.
  3. Большую часть терморегуляторов можно устанавливать в стандартную розетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером 20 на 20.
  4. Планируя прокладку проводки, не допустимо пересечение проводов. Схемы подключения бывают различными, но наиболее распространённой является, когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когда удобнее и выгоднее производить подключение фазного и нулевого кабеля с разных сторон.

Необходимо предусмотреть на чертеже участок, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делать отступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самый холодный участок в помещение.

Какие компании подтвердили свою престижность положительными отзывами потребителей?

НаименованиеКраткие эксплуатационные характеристикиСреднее потребление электрической энергии, Вт/м2Примерная стоимость, руб.

Heat Plus 13, APN-410

Напряжение в сети 220 В, максимальная мощность 220 Вт/м2. Сплошная конструкция, рекомендуется под ламинат. Сухой метод укладки.15–45600

Q-TERM

Ширина 50 см, рекомендуется под мягкие покрытия (ковролин, линолеум), допускается под ламинат. Выпускается в Южной Корее, имеет повышенную мощность до 400 Вт, что позволяет обогревать полы в нежилых помещениях.До 60400

InfraFloor

Поверхность покрыта инновационным полимерным клеем EVA с увеличенными свойствами адгезии. Полностью защищена от проникновения влаги, ширина 50 см, длина мерного отрезка 25 см. Ширина карбоновых обогревательных линий 14 мм, на полосе 14 линий.30–40245

HOT-Film SH-310

Сухого монтажа, подключается к сети 220 В, может нагревать поверхность пола до +60°С. Рекомендуется использовать под керамической плиткой или искусственным камнем. Максимальная мощность 200 Вт, толщина 0,338 мм.40–60490

Rexva

Максимальная мощность 220 Вт/м2, монтируется на любые, в том числе и бетонные, основания. Выдерживает значительный нагрев, ширина 50 см, сухого способа монтажа.40–60380

Marpe

Сплошная пленка, не боится запирания корпусной мебелью, самостоятельно регулирует температуру под закрытыми участками – исключается перегрев и повреждение деревянных конструкций. Максимальная мощность 220 Вт.15–201600

STEM Energy

Мощность 110 Вт на погонный метр, ширина 50 см, может устанавливаться в неотапливаемых помещениях. За счет качественного терморегулятора потребление электрической энергии сокращается на 30%.До 30290

SLIM HEAT ПНК

Длина рулона 2 м, максимальная мощность 220 Вт, один рулон обогревает квадратный метр помещения.20–402070

Инфракрасная пленка HEAT PLUS, RexVa, STEM Energy

Мы составили далеко не полный список производителей и брендов, в реализации есть товары и иных компаний. Но именно эта продукция пользуется большим спросом у потребителей и имеет хорошие отзывы профессиональных монтажников.

Укладка линолеума: особенности

Под линолеум с подогревом необходимо уложить фанеру или какой-либо другой подобный материал. Благодаря этому покрытие будет лежать ровно и нагревательные элементы не будут повреждены. Не стоит укладывать ДВП, так как выделяет формальдегиды.

Фанера фиксируется к поверхности дюбелями или саморезами. Делается это очень аккуратно, чтобы не повредить термопленку. Толщина листов фанеры должна быть больше 6 мм. Более тонкая она будет эластичней, что может привести к ее вздутию, если расстояние между крепежами будет большим.

Тонкую фанеру следует закреплять через каждые 15 см, при этом ширина термопленки должна быть от 0,5 м. Саморезы вкручиваются по кромкам листов или на месте разреза, то есть с шагом 17 см. Довольно сложно это сделать, не испортив нагревательные пластины, по этой причине выбирать стоит более толстый материал, однако прогреваться он будет хуже.

Чтобы тепло поднималось, подложка должна обладать большим тепловым сопротивлением по сравнению с фанерой.

Затем линолеум укладывается обычным методом. Если комната площадью меньше 20 м2, то клей можно не использовать.

Электрическая система

При устройстве кабельного пола, нагревательный элемент укладывают поверх монтажной сетки

Существует технология, позволяющая монтировать электрический теплый пол под ламинат на деревянный пол без бетонной заливки.

После укладки термоизоляционной пленки и установки лаг на черновом полу фиксируют монтажную металлическую сетку, на которой затем закрепляют кабель отопления.

Его укладывают петлями поверх лаг, намечая места пропилов. Затем в деревянном брусе делаются отверстия, в которые укладывается кабель. Дополнительно провод крепится к сетке при помощи пластиковых хомутов. В пространство между лагами устанавливается датчик температур, а на стену монтируется терморегулятор.

Стоит заметить, что такой монтаж – процесс весьма трудоёмкий, а эффективность работы системы при таком устройстве очень низкая.

В чем сущность теплого пола?

Действует пол так же, как инфракрасные обогреватели. Электрический ток сети подается на резистивный элемент. Этот элемент представляет собой материалы, подобранные так, чтобы токопроводность соответствовала заданным параметрам, и могла нагреть до пятидесяти градусов по Цельсию пол над ним.

Нагреваясь до 40 С0, части теплого пола исторгают из себя невидимые невооруженному глазу волны диапазона 5—25 мкм. Материалы, используемые в технологии такого теплого пола: карбоновые (углеродные) нанотрубки, графит, серебряные детали и бескислородная медь, сочетание этих элементов.

Когда происходит нагревание элементов пола до температуры 40—50 градусов, элемент излучает упомянутые инфракрасные волны. Сравнивают этот процесс с освещением предметов и людей лучами солнца. Такие процессы происходят каждый день, когда светит солнце, но у нашего светила есть не только инфракрасные лучи в спектре.

Когда пол нагрет (напольное покрытие, которое лежит поверх пленки), тогда только нагревается воздух непосредственно над полом.

Кроме нагретого воздуха, который поднимается снизу вверх, нагреваются инфракрасными лучами окружающие предметы. Это специальные элементы передают тепловую энергию предметам. Причем потери тепла близки к нулевым, если проводить сравнительный анализ с другими теплозатратными способами отопления помещений. Коэффициент полезной работы теплого пола достигает девяноста пяти процентов.

Цены и Производители

При выборе плёночного пола, лучше отдавать предпочтение производителям хорошо себя зарекомендовавшим, таким как:

  1. Caleo — производитель Южная Корея. Инфракрасные системы этой компании занимают лидирующее место, они подходят для укладки под ламинат. Изделия надёжны, долговечны, имеют минимальную толщину. Гарантийный срок — 10 лет. У них только один минус — они хрупкие. Средняя цена начинается от 2500 рублей за метр.
  2. Heat Plus — Корея, производит полы премиум-класса. Плёнки имеют высокую температуру плавления, они безопасны и эффективны. Средняя цена за метр 1000 рублей.
  3. Daewoo — южнокорейская компания, предлагает полы высокого качества по самым доступным ценам, от 500 рублей за погонный метр. Модели выпускаются как простые, так и саморегулирующиеся.

Приобретая напольное покрытие — ламинат, ознакомьтесь с рейтингом производителей, которые выпускают изделия для тёплых половых систем. На первом месте компании:

  1. Quick-Step — Бельгия. Выпускаемый ассортимент покрытий широкий, с эксклюзивным дизайном. Цены начинаются от 800 руб.
  2. Tarkett — Сербия. Надёжные покрытия с множеством расцветок. Средняя цена 800 руб. за м2.
  3. Kronostar — Германия. Плёнка имеет высокие эксплуатационные свойства, внешне выглядят привлекательно — и это всё за невысокую стоимость.

Укладка под ламинат инфракрасного пола — отличное решение. Такая конструкция способна создать комфорт в доме. При этом, обойдётся не дорого, монтаж несложный, который можно сделать самостоятельно.

Монтаж инфракрасного пленочного теплого пола Caleo Platinum

Смотрите это видео на YouTube

Монтаж линолеума

После того как система подогрева была смонтирована, можно начинать стелить и линолеум. Технология ничем не отличается от укладки линолеума в обычных условиях. Главное – первым делом расстелить материал на поверхности пола и дать ему отлежаться. Кстати, если включить систему обогрева, то линолеум выровняется быстрее.

Какие бывают размеры у линолеума

Фиксация краев полотна линолеума производится при помощи плинтусов. Это оптимальный вариант для небольших помещений. К сожалению, дополнительно на основании зафиксировать покрытие не получится, так как не стоит приклеивать линолеум к самому теплому полу или же поверх пленки, которая его закрывает.

Укладка линолеума поверх теплого пола

Цены на линолеум «Таркетт»

линолеум таркетт

В любом случае, нужно несколько раз подумать, стоит ли монтировать теплые полы на деревянное основание, да еще и закрывать все это линолеумом. Это далеко не лучшее сочетание технологий и материалов. Может быть, стоит все-таки выбрать другой вариант? Однако решение принимать предстоит только владельцам жилища.

Виды плёночных полов

На данный момент существует три вида инфракрасных плёночных теплых полов. Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Основные виды следующие:

  • Полосатый вариант с секциями 50, 80, 100 сантиметров. Нагревается медленно, но всегда доступная цена.
  • Сплошная (ИК плёнка) стандартной ширины 50 сантиметров. Греется гораздо быстрее, имеет более плотную структуру, не подвергается, механическим воздействиям.
  • Саморегулирующаяся инфракрасная плёнка представляет собой набор карбоновых нанотрубок (полос) с функцией регулировки мощности нагрева, а также потребления электроэнергии по необходимости.

Оба последних варианта представляют собой сплошную полосу ИК, определенной длинны. Можно отрезать отрезки (куски) любой конфигурации. Это удобно при монтаже полов в нестандартных помещениях.

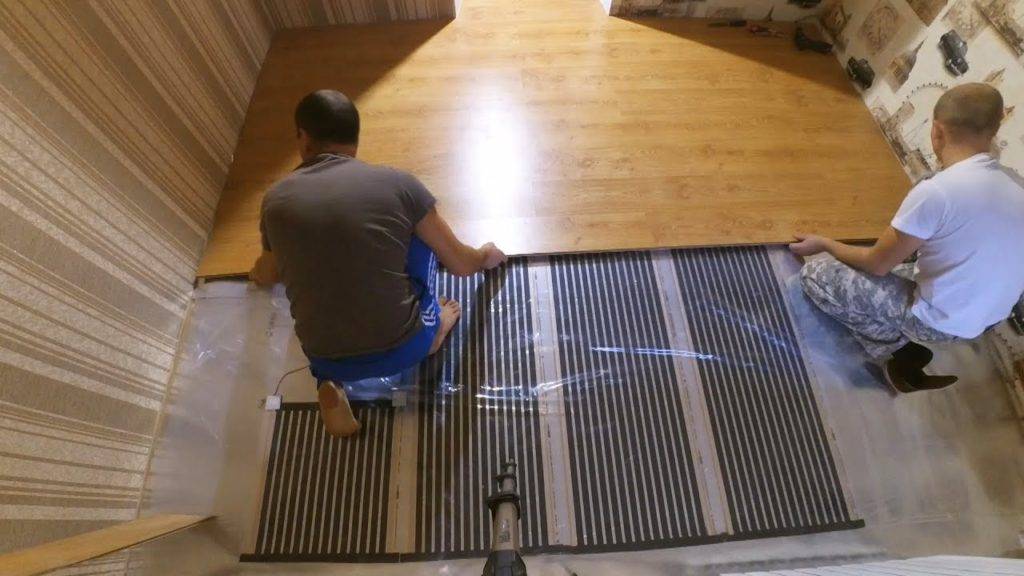

Установка под ламинат

В последнее время установка инфракрасных тёплых полов под ламинат набирает всё большую популярность. Обогрев полов с помощью ИК плёнки считается самым выгодным и доступным вариантом. Монтаж нагревательной конструкции под ламинат можно сделать самому при наличии инструкций и нехитрых подсказок.

У многих владельцев жилых помещений в частых случаях возникает естественный вопрос: можно ли укладывать инфракрасный плёночный обогрев под ламинат. Ответ на вопрос да. Конструктивные особенности ИК обогрева предусматривают эффективное и безопасное использование в паре со многими материалами.

Ламинатное покрытие никоим образом не влияет на работу системы с ИК излучением. Механические свойства плёнки позволяют не допускать разрывов или внутренних повреждений при укладке и дальнейшей эксплуатации. В процессе работы терморегуляторов соблюдается установленная допустимая температура нагрева. Это способствует отсутствию недопустимого перегрева, тем самым структура ламинатного покрытия не подаётся деформированию от перепада температур.

№6. Крупные производители пленочного инфракрасного пола

Качество и соответствие реальных технических свойств указанным на упаковке зависит от имени производителя. Сегодня разных компаний, производящих теплые пленочные полы, становится все больше, но многие из них, к сожалению, предлагают не самые долговечные изделия

При покупке обращайте внимание на продукцию зарекомендовавших себя производителей:

  • Caleo — крупнейшая компания отрасли, ей принадлежат многочисленные инновации и разработки. Производитель из Южной Кореи занимается выпуском теплых пленочных полов с 2006 года, и с тех пор стал настоящим лидером сферы.
    Именно этой компании принадлежит разработка полов с антиискровой сеткой. Сегодня ассортимент включает несколько модификаций теплых полов: от бюджетных до элитных вариантов. Качество в любом случае на высоте, гарантия от 7 до 15 лет, в продаже также есть терморегуляторы, кабельные теплые полы и системы обогрева кровли, труб и водостоков;
  • Heat Plus — еще одна корейская компания, которая за несколько лет деятельности в России смогла сделать бренд узнаваемым, наладить продажи и сервисное обслуживание во многих крупных городах. Компания выпускает полосатую и сплошную инфракрасную пленку мощностью от 80 до 450 Вт;
  • TEPLOTEX — корейская компания, выпускающая только полосатую пленку, минимальная толщина 0,37 мм.
    При условии правильного монтажа пленка может эксплуатироваться в течение 30 лет. Ширина рулонов от 50 до 100 см;
  • Rexva — крупный корейский производитель, доля которого на родном рынке составляет около 60%. Отечественный покупатель не так давно познакомился с продукцией бренда, но уже успел оценить ее высочайшее качество. Компания также является одним из лидеров в плане инноваций. За счет двусторонней ламинации электротехническим полиэстером обеспечивается полная влагонепроницаемость. Кроме того, продукция выдерживает высокие температуры, трудно воспламеняется, не выделяет едкого дыма. Ширина пленки составляет 50, 80 и 100 см, толщина 0,338 мм;
  • Eastec — компания все из той же Южной Кореи, где была изобретена технология инфракрасных теплых полов и где сегодня производится большая часть подобной продукции. Компания предлагает пленку шириной от 30 см и мощностью от 65 Вт, поэтому ее продукция будет интересной в тех случаях, когда предложения других производителей не устраивают;
  • Monocrystal — украинская компания, которая позиционирует себя как единственного производителя пленочных инфракрасных полов на территории Европы и стран СНГ.
    В своей деятельности компания сочетает лучшие корейские разработки и достижения отечественных ученых. У производителя есть масса собственных решений, в числе которых пленка без серебряной пасты, но с увеличенным карбоновым слоем, что позволяет говорить о более стабильном электрическом контакте. Есть в ассортименте и специальная пленка под плитку, которая отличается наличием множества отверстий, что улучшает адгезию клея с черновым полом во время укладки плитки. Компания выпускает полосатое и сплошное покрытие 60 и 34 см мощностью 135-600 Вт. Есть пленка, где графитовое покрытие нанесено змейкой, а также изделия с шириной 24, 20 и даже 10 см, которые можно использовать на балконах, для монтажа на контур дверей, окон и т.д.

Конструктивные элементы инфракрасного пола

Инфракрасный пол имеет всего 3 основных рабочих элемента, в этом заключается его простота. Но при выходе из строя одного из них, работа всей конструкции прекращается и требуется проведение ремонта. Основные элементы конструкции инфракрасного пола:

  • Полимерная плёнка. Это основной нагревательный элемент, потребляющий электрический ток и выделяющий тепло. Конструкция плёнки достаточно проста: в роли проводников выступают провода, в основе которых лежит сплав меди и серебра. Электрический ток по ним поступает до графитовых стержней, обладающих высоким сопротивлением. Стержни после нагрева, который происходит за очень короткий промежуток времени, производят инфракрасное излучение, которое и является источником обогрева.
  • Регулятор температуры. Прибор, контролирующий работу пола. Также регулятор отвечает за поддержание заданного пользователем температурного режима. Выбирать терморегулятор следует ответственно, так как от качества данного прибора зависит экономичность и эффективность всего пола. Конечно, можно выбрать прибор, не отличающийся разнообразием функций (регулятор температуры, обеспечивающий своевременное отключение нагревательного элемента), но современные устройства сделают жизнь хозяина дома намного комфортнее.
  • Датчик температуры. Играет роль термостата, не позволяя температуре подняться выше определённого уровня. При его выходе из строя и отсутствии должной защиты, может пострадать вся конструкция, что приведёт к необходимости ремонта и дополнительным тратам.

Многих владельце домов и квартир не устраивает настолько обширное покрытие пола электрическими проводниками. Появляются слухи, что образуется серьёзное электрическое поле, негативно взаимодействующее с организмом человека. Не следует переживать, так как электрическое поле такой величины не способно причинить вред человеческому организму, это доказано на протяжении многих лет эксплуатации инфракрасных полов.

Свойства материалов

Пенополистирол отличает равномерная структура, он имеет закрытые ячейки. Для его изготовления используют несколько материалов:

  • фреон;
  • двуокись углерода;
  • гранулированный полистирол.

Все эти вещества сильно нагреваются и затем под большим давлением смешиваются между собой.

Пенополистирол отличает от других аналогичных материалов:

  • большой прочностью;
  • теплоизоляционными свойствами.


Схема утепления Материал в виде подложки под покрытие из ламината, приобрел такие свойства благодаря ячеистой структуре, своему однородному составу. Такой теплоизолятор не вступает в реакцию с самыми разными агрессивными веществами:

  • аммиаком;
  • спиртом;
  • пропаном;
  • солями;
  • щелочами.

Он никогда не гниет, не боится влажной среды. Вода может попасть только в открытые «соты», расположенные сбоку плит материала. Остальные ячейки наглухо запаяны.

Подложка из пенополистиролового материала абсолютно безопасна для организма человека, она не выделяет никаких токсичных веществ.

Инфракрасная пленка под линолеум

Чтобы нагревание происходило плавно и равномерно, что необходимо при использовании линолеума, будет достаточно мощности теплого пола, не превышающей 150 Вт на один м2. Если мощность будет находиться на таком уровне, можно будет предотвратить изменение декоративных и функциональных свойств линолеума. В том случае, если нагревание пола будет осуществляться в более интенсивном темпе, то ПВХ покрытие может отслоиться от пола, так как изменит свои размеры, может поменять оттенок или даже порваться. При этом именно теплый инфракрасный пол обладает необходимой мощностью и по всем характеристикам подходит для такого сочетания с линолеумом.

Теплые полы и линолеум при деревянном основании

Насколько известно, линолеум – это в большинстве случаев материал синтетический, изготовленный из ряда химических веществ, которые при нагреве могут выделять ядовитые испарения. Именно поэтому те, кто планирует укладку линолеума, часто отказываются от идеи монтажа систем подогрева пола. Также дело может быть осложнено и тем, что полы в доме деревянные, а менять их на бетонную стяжку никто не собирается.

Структура полукоммерческого линолеума

Однако даже в таких ситуациях можно все-таки обустроить систему подогрева. Конечно, ее не так-то просто установить, да и те же свойства линолеума часто отпугивают владельцев квартир от монтажа теплого пола

Но если к этой проблеме подойти со всем вниманием, то выход из ситуации всегда можно найти и сделать теплые полы. Для начала нужно решить, какую систему подогрева можно обустроить в доме с деревянным основанием

Линолеум, уложенный на фанерное основание

Насколько такое отопление выгодно?

Стоит отметить, что инфракрасные системы имеют много положительных сторон.

  • Во-первых, они обеспечивают наиболее комфортный уровень прогрева помещений, когда температура на полу выше температуры под потолком на 2-3 градуса. В Европе такой обогрев считается самым полезным для человеческого организма.
  • Во-вторых, ик-системы можно укладывать на всю площадь комнаты, даже если сверху на них будет стоять громоздкая мебель. Производители гарантируют, что такой обогрев не портит мебели. Но чаще отопление делают локальным, для определенных зон. К примеру, под компьютерным столом, чтобы создать комфорт для стоп при сидячей работе, в зоне детских игр, возле дивана и пр.
  • В-третьих, эти системы не завязаны с отопительным периодом и могут работать круглый год.
  • В-четвертых, они обеспечивают самый быстрый прогрев помещения, в то время как батареям надо работать около 3 часов, чтобы поднять температуру воздуха до комфортной.
  • В-пятых, они не «крадут» высоту помещения, так как монтируются без многослойных стяжек и «пирогов».
  • В-шестых, при аварийных ситуациях (выход дорогого котла из строя, заморозка трубопровода и пр.) именно эти полы можно смонтировать в кратчайший срок и так перетерпеть до лета, пока не починится основное отопление.

Но назвать инфракрасное отопление дешевым нельзя. При покупке материала вы действительно обойдетесь малыми суммами. Плюс – не надо тратиться на подготовку основания. Зато зимой такой пол тянет электроэнергию в больших объемах. А значит, суммы в счетах за свет будут высокими.

Почему так получается:

  • Электрическая энергия сама по себе дороже газовой или твердотопливной;
  • автоматика в ик-полах устроена так, что считывает температуру не с воздуха, а с поверхности пленки или мата. Т.е. как только пленка слегка остыла – датчик срабатывает и запускает систему в работу. В комнате может быть еще достаточно тепло, а система уже включается вновь. Недаром в отзывах потребителей часто звучит жалоба на неудобство регулировки автоматики. Если выставить температуру повыше – в доме слишком жарко, если поменьше – дом моментально остывает. Поэтому профессиональные бригады немало сил уделяют теплоизоляции основания, чтобы ни один градус не уходил вниз.

Есть фирмы, которые в инструкции указывают, что прогревать пол можно только до 40 градусов. На выходе в комнату попадает всего +25. Этого мало, чтобы прогреть все помещение.

Для сравнения: батарея отопления нагревается до 80 градусов, и при этом у нее нет препятствия в виде напольного покрытия. А значит, все тепло попадает прямо в комнату, не теряясь по пути.

Кроме стационарных моделей, разработан мобильный инфракрасный пол, который можно переносить из комнаты в комнату и использовать, прикрывая сверху ковром

Еще важный нюанс – заземление. В комплекте с ик-полами не идет оборудования, которое бы убирало электромагнитное поле. В отличие от резистивных двухжильных кабелей, которые сами гасят электромагнитное поле, одножильные карбоновые этого сделать не могут. Поэтому надо дополнительно покупать заземляющий экран. При этом нигде нет информации, что такие полы 100%-но безопасны.

Можно ли укладывать пленочный пол под плитку?

Прежде чем вы решите производить установку электрического инфракрасного плёночного тёплого пола под плитку ПВХ, следует понимать, как это делать. Поэтому, специалисты советуют ознакомиться с правилами монтажа данной системы, и условиями её эксплуатации.

В инструкции к плёночным тёплым полам указано, что на них можно стелить разный материал: линолеум, ламинат, ковролин. Класть под плитку такое отопительное устройство тоже допустимо. В описание к системе есть рекомендации, как укладывать под плитку ИК пол.

При обустройстве дорожек у дома данным видом отопления, они никогда не покроются людом.
