Электрическое и водяное плинтусное отопление

Подключение термостата

Далее кабель необходимо подключить к терморегулятору и запитать все это дело от эл.сети 220В.

Терморегуляторы могут быть:

встраиваемые (под монтажную коробку)

накладные

Температура контролируется датчиком термопары, который изменяет свое сопротивление при нагреве. Для корректной работы датчик требуется разместить подальше от источника тепла.

По завершении монтажа греющие модули нужно закрыть. Для этого на внутреннюю сторону плинтуса наклеивается термоотражающая лента.

После чего данная планка одевается на верхние крючки кронштейнов, а на нижних с усилием защелкивается.

Торцы и углы закрываются заглушками.

Если вы хотите жестко зафиксировать внешнюю планку, это можно сделать через саморезы. На поверхности имеются специальные продольные риски под них.

Саморезы при вкручивании будут заходить в зубчатую прорезь кронштейна.

Поверх шляпок саморезов одеваются пластиковые заглушки.

Для запуска системы обогрева в работу, достаточно включить терморегулятор и убедиться в равномерном прогреве плинтуса по всей комнате.

Как сделать теплый плинтус своими руками

Даже российского производства это удовольствие не из дешевых. А что делать, если попробовать такую систему хочется, а «лишних» денег немного? Сделать самостоятельно. Есть два работающих варианта.

Вариант первый

Использованы диаметром 12 мм, листы кровельной меди 0,4 мм толщиной. Порядок работ такой:

  1. Полосу кровельной меди (60 см) разрезать болгаркой на полосы 15 см.
  2. Края полос во всю длину отбортовать под углом 90o и длиной полки 7-8 мм. Длина полос не больше 3 метров — работать неудобно с большими кусками.
  3. К обратной стороне этого плинтуса припаять медные трубки. Для этого нужен припой (сантехнический, содержащий 3% меди) и горелка. Во время пайки направляйте горелку на трубку: полоса тонкая и при перегреве ее покоробит. Трубка же нагрев выдерживает нормально.
  4. На концах трубки перед припаиванием немного отогнуть. Так на них удобнее будет надевать переходники.
  5. Для сборки были использованы маслобензостойкие рукава, которые выдерживают работу с теплоносителем до 120 oC, (внутренний диаметр 12 мм). В местах соединения с трубой закреплялись обычными хомутами.
  6. Для регулировки температуры установлен термостат с ручной регулировкой фирмы «Джакомини».
  7. Места соединения закрыты аналогичными вставками/плинтусами из меди, но без труб.
  8. Панели крепятся прямо к стене на стандартные монтажные клипсы (за трубы). В углубления их не вставлять — теряется большая часть тепла.

Такая система отработала в деревянном доме уже 9 лет. Никаких проблем или необходимости ремонта не возникало. Температура теплоносителя на входе — от 50 oC до 70 oC. В помещении 20-21 oC при повышении — слишком жарко.

Второй вариант

В этом случае для изготовления теплого плинтуса своими руками использованы алюминиевые профиля для работы с гипсокартоном. В них нарезаны (пропилены) болгаркой отверстия сверху и снизу, после чего они прикрепленные к стенам. Две медные трубы уложены на тонкий потолочный алюминиевый профиль, прикручены алюминиевой проволокой. Вся эта конструкция уложена внутрь и закреплена к стене так, чтобы трубы были одна над другой. Сборка кусков такого самодельного плинтуса производилась при помощи сварки медными трубами и фитингами. «Лицевая панель» — тот же профиль, только покрашенный краской для радиаторов в тон стен (пола). Этот самодельный теплый плинтус менее эффективен, более сложен в уборке, но тоже очень даже работоспособен.

Водяное

Состав оборудования для конвекционного плинтусного отопления с использованием теплоносителя следующий:

  • Водонагреватель, котел отопления;
  • Коллекторная группа для распределения теплоносителя, блок управления;
  • Двухтрубный пластинчатый радиатор высотой до 9-10 см и шириной в 2-3 см;
  • Кожух, защитные декоративные панели.

Радиаторы для теплого плинтуса и их расположение – это основные отличительные черты теплого плинтуса. В классическом исполнении за основу берутся медные трубки внутренним диаметром 11 мм и наружным 13 мм. Две трубы укладываются параллельно друг другу в вертикальной плоскости. На них нанизаны латунные или медные пластины, которые образуют основу теплообменника. Ширина пластин берется размером примерно 3 диаметра трубки, высота примерно в два раза больше. Точные размеры подбираются производителями, исходя из способа крепления пластин и эффективной теплопроводности материала.

Еще немного технических характеристик:

  • Давление в системе – 1,2-1,5 бар;
  • Дельта температуры теплоносителя на входе и выходе контура – примерно 5оС;
  • Расход теплоносителя – 0,3-0,4 литра на погонный метр.

Радиаторы при малых размерах в поперечном сечении изготавливаются протяженными, от 10 см и до нескольких метров. С одной стороны подводят трубы от коллектора или непосредственно от котла отопления. А с другой концы заворачивают полукруглой перемычкой для обеспечения нормальной циркуляции жидкости.

В некоторых случаях используется однотрубный радиатор для снижения высоты плинтуса. В этом случае маршрут труб разводки от коллекторной группы осуществляется к концам каждой петли, а радиатор должен быть неразрывным.

Описание и принцип работы

Плинтусная система отопления — прекрасная альтернатива тёплому полу, который довольно сложно установить. Обычные радиаторы дают мало пользы, поскольку от них нельзя ожидать подобного теплового эффекта. Плинтусное отопление изобрели ещё в начале XX века, но из-за высокой цены и сложностей в реализации об этой идее практически сразу забыли. Такая система эффективна за счёт того, что она нагревает не воздух, а стены помещения, которые поддерживают в нём температуру.

Прекрасная альтернатива тёплому полу — плинтусная система отопления, благодаря которой поддерживается комфортная температура в доме

Главным отличием тёплого плинтуса служит его нестандартная форма и необычное расположение. Длинные и невысокие обогреватели устанавливают по периметру комнаты. Декоративная планка, закрывающая устройство, внешне похожа на обычный плинтус, который она и заменяет. Часто такую систему выбирают при панорамном остеклении, поскольку материал находится ниже самих рам и не портит привлекательный вид окон.

Плинтусные обогреватели состоят из двух медных трубок, находящихся одна над другой на расстоянии 8-15 см. Увеличивают теплоотдачу с помощью алюминиевых, латунных или медных вертикальных пластин, нанизанных на оребренные трубы. Декоративные крышки изготавливают из экструдированного алюминия, который отлично передаёт тепло и хорошо нагревает защитный элемент.

Сверху и снизу обогревателя имеются отверстия, через которые движется воздух: через нижний проходит холодный, а через верхний выходит горячий. Получается, что помещение обогревается из трёх источников: вдоль трубок, от стен и корпуса металлического плинтуса. С такой системой отопления комната быстро нагревается. Кроме того, расположенное по периметру устройство способствуют равномерному распределению тёплого воздуха в помещении.

Подробнее о теплом плинтусе:

Жидкостный тип

Водяное плинтусное отопление состоит из тех же элементов, что и стандартные приборы нагрева: коллекторного узла, водогрейного котла и системы труб. Устройство работает при низких показателях температуры. Последовательно подключать все плинтусные обогреватели в помещении неэффективно: когда теплоноситель доберётся до последнего в ветке элемента, он уже остынет, поэтому устройство всегда будет холодным.

Жидкостный тип плинтусной системы отопления является одним из самых надежных

Жидкостный греющий плинтус работает по лучевой схеме: элементы подключают по одному или попарно. Сначала встраивают коллекторный узел, а затем к нему подключают трубки. Недостатком такой системы будет большой расход труб, поскольку каждый прибор нуждается в двух таких деталях — на подачу и обратку. Зато тепло будет распределяться равномерно, а сама система будет более надёжной. При установке водяного типа отопления трубки прячут в пол. В стяжку рекомендуется помещать специальные трубы из полимера с низкой теплоотдачей и высокой стойкостью к коррозии.

Электрический вариант

Электрическое плинтусное отопление практически ничем не отличается по внешнему виду от водяного, только у него присутствуют клеммы для подключения питания. В нижней трубке располагается нагревательный элемент (ТЭН), а в верхней — проложены провода для подключения отопления.

Благодаря техническим характеристикам и современному дизайну — теплый плинтус не теряет свою популярность

Монтировать электрическую систему тёплого плинтуса проще, чем жидкостную. Необходимо зафиксировать конструкцию, протянуть провода и подключить их к клеммам. Заданная температура поддерживается встроенным в систему терморегулятором, включающим и отключающим нагревательные приборы. Специалисты советуют использовать термостаты, которые экономят электричество.

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Монтаж греющего плинтуса: надо знать нюансы

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное

Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой

Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50 °C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков

Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

  • По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
    Крепится теплоизоляционная лента, а поверх нее крепежные элементы
  • Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
  • В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
    Устанавливаем куски и соединяем их в единое целое
  • Герметичность системы проверяется при помощи опрессовки.
  • Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.

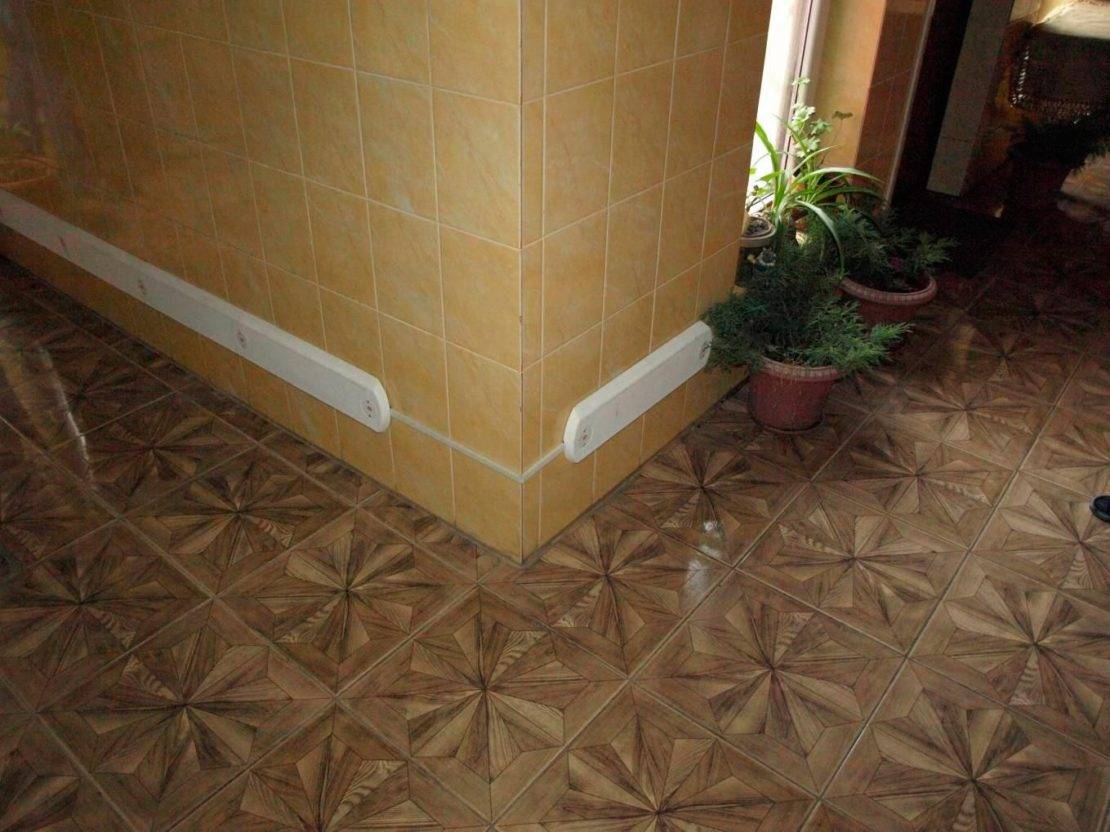

    Так все выглядит когда все сделано
  • После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.

Собственно, монтаж теплых плинтусов не слишком сложен

Но важна герметичность соединений и на это необходимо обратить особое внимание

Виды электрических плинтусов

Вопрос стоимости является одним из главных, который волнует покупателей электрических плинтусных конвекторов не только в Москве. Цены на них в значительной степени зависят от типа конструкции. На сегодняшний день плинтусные конвекторы выпускаются в двух вариантах:

  • Электрический. В нём используются сухие элементы нагрева, устанавливаемые в медных трубках. Подобная конструкция обеспечивает более эффективный и безопасный нагрев помещения. Чтобы подключить подобную систему, в помещение придётся проложить мощную электропроводку. При необходимости можно добиться более экономного режима работы, если дополнительно установить терморегулятор.
  • Водяной. Основным рабочим элементом выступает отопительный котел. По принципу работы подобная система очень напоминает стандартную схему с радиаторами.

Системы подобного типа могут применяться в качестве основного прибора отопления.

В состав водяной системы входят следующие элементы:

  • радиатор, выполненный в виде короба с находящимся внутри его теплообменником;
  • распределительный коллектор, в котором установлены две магистрали, обеспечивающие подачу и возврат теплоносителя;
  • комплект пластиковых трубок. Их устанавливают таким образом, чтобы деталь с меньшим диаметром находилась в более широкой.

Водяная плинтусная система

Основные элементы водяной плинтусной системы отопления: радиаторы отопления, распределительный коллектор, трубы пластиковые кислородостойкие. Радиаторный блок, в свою очередь, состоит из алюминиевого короба и теплообменника.

При установке водяного плинтусного отопления за основу применяется пластиковая труба. Некоторая часть контура отопления прокладывается в пол и проводится сквозь стены.

Водяной теплый плинтус

Исходя из того, что трубы прокладываются пластиковые трубы, температура теплоносителя обогрева должна быть не выше 85 градусов, рабочее давление 3 атмосферы.

Достоинства

Теплый плинтус сильно контрастирует, как с привычным радиаторным отоплением, когда батарея располагается под оконным проемом и занимает значительную часть стены, так и с системой теплых полов или теплых стен. Категорическое отличие заключается в том, что плинтусное отопление снижает конвекцию до минимума, даже по сравнению с теплыми полами, ведь во втором случае все равно происходит активное перемешивание воздуха, только оно более хаотичное, чем от классического радиаторного обогрева. В таком случае оно больше схоже с инфракрасными излучателями. Уже этот фактор дает два неоспоримых преимущества:

  • Уменьшение конвекции при высокой эффективности обогрева помещения.
  • Меньше пыли поднимается с нагреваемых поверхностей.

Далее по важности идет способ прогрева помещения. Как говорилось выше, теплый воздух от радиаторов в основном прогревает стены

Уже впоследствии вторичным излучением нагревается остальной объем в помещении, притом равномерно по высоте и другие поверхности, за счет инфракрасного излучения. Так плинтусное отопление получает преимущество как у инфракрасных обогревателей, нет нужды прогревать воздух для создания комфортных условий. В то же время воздух так же подогревается эффективно и равномерно. Появляется два следующих преимущества:

  • Энергоэффективность. Для обеспечения комфорта потребуется затратить меньше энергии, нет нужды прогревать весь объем.
  • Меньшая температура воздуха способствует улучшению самочувствия.

Напоследок конструкция плинтусного отопления предполагает достаточно простую установку. Основа крепится аналогично обычному плинтусу. В ней имеются крепежи для распределения нагревательных элементов и простого монтажа внешних декоративных панелей. Последние можно использовать с любым цветом из палитры RAL или же с покрытием, эмитирующим древесину различных пород:

  • Простота установки, быстрый монтаж.
  • Значительная экономия пространства.
  • Возможность вписать систему в любой интерьер.

Принцип системы

Принцип очень похож на систему “тёплого пола”. Только, если в первом случае тепло исходит непосредственно от пола, то в системе плинтусного отопления более задействованы стены. Тепло, передаваясь от обогревателей, “ползёт” по стенам, тем самым создавая по всему периметру комнаты тепловую завесу, препятствующую охлаждению квартиры. Естественно, что это же тепло и прогревает внутренний объем помещения. Таким образом “убиваем” сразу двух зайцев: создаем благоприятный микроклимат в квартире без сквозняков и очагов холода и прогреваем помещение. Да и сами стены будут тёплыми и приятными.

Монтаж электрических теплых плинтусов

Чтобы правильно подключить батарею-плинтус, нужно установить отдельный автомат для отопительного прибора

Важно правильно выбрать мощность УЗО по количеству отопительных модулей

Установка электрического термоплинтуса выполняется в следующем порядке:

  1. Вблизи от отопительного агрегата устанавливаем распределительную коробку и подключаем к ней электроснабжение. Коробку монтируем от пола на расстоянии 0,4-0,6 м.
  2. На стене закрепляем изоляционную ленту.
  3. Устанавливаем профиль из алюминия и кромку. На профиле закрепляем держатели с шагом 40 см. От каждого угла держатели монтируем на расстоянии 15 см.
  4. Устанавливаем выносной терморегулятор. Крепим его от модулей на расстоянии не меньше 200 см и на высоте 150 мм.
  5. В нижнюю трубку вставляем ТЭН. Модули закрепляем на держателях так, чтобы они не прикасались к стене.
  6. При помощи силового кабеля, выполненного из термостойкого материала, выполняем параллельное соединение модулей. Лучше использовать кабель с силиконовым покрытием и пределом термостойкости в 180 градусов.
  7. Устанавливаем декоративный короб из пластика.

Перед подключением отопительного прибора к электрической сети нужно проверить качество изоляции, правильно настроить термостат. Для подключения системы лучше привлечь профессионального электрика.

Достоинства и недостатки теплых плинтусов

Далее мы будем рассматривать плюсы и минусы теплых плинтусов, как водяных, так и электрических. Начнем с положительных черт:

Плинтусные радиаторы отличный выбор для помещений с панорамными окнами.

Миниатюрность оборудования – пожалуй, это самое важное достоинство, характерное для любых теплых плинтусов, в том числе и электрических. Благодаря этому у нас появляется возможность получить в свое распоряжение предельно компактную отопительную систему, не бросающуюся в глаза;
Возможность обогрева помещений с панорамными окнами – теплые плинтусы обеспечат надежную защиту от потоков холодного воздуха и предотвратят образование конденсата;
Низкая температура корпусов – как правило, она не превышает +40 градусов, благодаря чему случайное прикосновение к плинтусным радиаторам не приводит к образованию ожогов;
Равномерный прогрев воздушных масс по всему объему – вы не ощутите дискомфорта и чувства мерзнущих ног;
Теплые плинтусы (в том числе и электрические) годятся для применения в любых помещениях – это кухни, гостиные, спальни, коридоры, лоджии, крытые балконы, террасы, торговые помещения, входные группы, холлы и многое другое;
Возможность одновременной работы с любыми другими отопительными приборами

Например, совместно с электрическими теплыми плинтусами можно использовать электроконвекторы, а вместе с водяными приборами нередко монтируют классические батареи.

Есть и некоторые недостатки:

Существуют некоторые сложности при установке теплых плинтусов в помещении с встроенной мебелью.

  • Высокая стоимость теплых плинтусов – это характерно для любого оборудования, в том числе и электрического;
  • Отсутствие экономичности – многие производители утверждают, что плинтусное отопление позволяет экономить, но эти утверждения можно поставить под сомнения;
  • Высокое потребление электроэнергии – характерно для электрических моделей. Даже если в вашей местности действуют сельские тарифы, расходы будут очень высокими;
  • Теплые плинтусы невозможно проложить там, где установлена встроенная мебель – она закрывает собой пространство, необходимое для монтажа оборудования.

Тем не менее, плинтусное отопление продолжает наращивать свою популярность. Там, где еще совсем недавно стояли громоздкие чугунные батареи, сегодня появляются предельно компактные теплые плинтусы – электрические и водяные. Благодаря продуманной конструкции, они обеспечивают быстрый и равномерный прогрев помещений, даря людям тепло.

Преимущества и недостатки

У плинтусного обогревателя водяного типа множество плюсов:

  1. Эффективность – благодаря высокой скорости перемещения теплоносителя прибор характеризуется повышенной теплопередачей при минимальных теплопотерях.
  2. Безопасность – водяное устройство при обогреве воздуха не выделяет вредных веществ и не может спровоцировать возгорание рядом расположенных предметов.
  3. Комфорт – плинтус не сушит воздух, поддерживает оптимальную влажность и препятствует образованию грибков, плесени и конденсата на стенах, тем самым сохраняя в комнате комфортный микроклимат.
  4. Легкость эксплуатации – прибор прост в использовании и неприхотлив в обслуживании.
  5. Универсальность – оборудование может использоваться не только в комнатах, но и на лоджиях, и на балконах.
  6. Эстетичность – водяной плинтус внешне очень аккуратен, а его лицевая панель может иметь абсолютно разноформатный дизайн, поэтому прибор впишется в любой интерьер.
  7. Долговечность – устройство надежно в работе, поэтому радует продолжительным сроком службы.

Недостатки у теплого водяного плинтуса тоже есть, но в меньшем количестве:

  1. Высокая стоимость – обогреватель-плинтус на весь периметр комнаты обойдется в несколько раз дороже, чем традиционные батареи.
  2. Зависимость от температурного режима – прибор работает только при определенной температуре в отопительной системе, поэтому, если ее показатель достигнет критически низкой отметки, оборудование может выйти из строя.

Если эти два минуса вас не пугают, предлагаем познакомиться с особенностями поэтапной установки теплого водяного плинтуса.

Электрические плинтусы

Для подключения электрического плинтусного отопления используется обычная электросеть.

Система «теплый плинтус» на основе электрических плинтусных конвекторов, питающихся от сети с напряжением 220 вольт, используется для обогрева зданий без газификации. В отличие от водяных приборов, здесь используются мощные ТЭНы, нагревающие воздух за счет оребрения. Средняя тепловая мощность оборудования составляет 200-300 Вт на 1 погонный метр (бывает и больше). Этого вполне достаточно, если устанавливать радиаторы по всему периметру обогреваемых помещений.

Монтаж электрических теплых плинтусов осуществляется так же, как и в случае с водяными приборами – через слой теплоизоляции. Вместо труб с теплоносителем по помещениям разводятся электрические кабели. Крайне желательно, чтобы каждое помещение питалось через отдельный кабель, подключенный к специально установленному для этих целей электрощиту. Каждый контур оснащается защитным автоматом.

Для того чтобы предотвратить повреждение электрических кабелей, рекомендуем проложить их в пластиковых трубах – это продлит их срок службы и упростит процесс замены.

Электрические теплые плинтусы могут оснащаться встроенными термостатами, но в некоторых случаях лучше обойтись одним общим термостатом. Также имеется возможность управлять всей системой с помощью единого пульта – в том числе и дистанционно, используя GSM-канал или интернет (необходимо соответствующее оборудование).

Преимущества электрических теплых плинтусов над водяными:

  • Не нужен теплоноситель – значит, не будет протечек;
  • Легкость в монтаже – проложить кабель легче, чем мучиться с прокладкой труб;
  • Легкость в подключении – не нужно возиться с трубками, гайками, переходниками и прочей фурнитурой;
  • Легкость в управлении – для этого используются встроенные термостаты, выносные регуляторы и системы дистанционного управления.

Но есть и определенные минусы – из-за высокой стоимости электроэнергии, эксплуатация электрических теплых плинтусов выливается в огромные счета за коммунальные услуги.
