Двухтрубная система отопления частного дома, делаем своими руками

Особенности прокладки труб

Процесс прокладки труб отопления под стяжку в полу не сложный, однако, необходимо учитывать все нюансы и составлять детальный план работ. В процессе работы необходимо учитывать следующие особенности:

  • перед началом работы необходимо тщательно выровнять поверхность. Наличие неровностей может вызвать сложности в процессе монтажа строительного материала;
  • избегать по возможности стыков и врезок. Для того чтобы конструкция была цельной рекомендовано использовать трубоизгибы и специальные уголки;
  • перед началом прокладки труб необходимо составить схему, по которой будет проводиться работа;
  • крепление проводится с использованием специальных планок, в которых имеются отверстия. Такие инструменты защищают трубу от повреждений;
  • укладывать трубы необходимо монолитным участком;
  • часто в прокладке труб используется несколько видов материалов. Поэтому закончив с укладыванием труб необходимо смонтировать армированные стяжки, которые будут скреплять мягкие трубы;
  • для дополнительной фиксации используются специальные клипсы скрепки.

Часто в процессе укладки труб под стяжку специалисты укладывают трубы непосредственно в утеплитель. Это облегчает процесс монтажа.

Утепление

Слой теплоизоляции важен в процессе монтажа труб. В качестве утеплителя используется пенополистирол. Данный материал хорошо сохраняет тело и прослужит длительный период без снижения своих характеристик. Слой утеплителя необходимо укладывать до монтажа труб. После того как пенополистирол положен делаются канавки в соответствии с диаметром трубы. В эти канавки укладываются трубы. Необходимо учитывать, что утеплитель должен быть толщиной в несколько см. Минимальным считается 1 см, однако часто такое утепления недостаточно.

Проверка на герметичность

В процессе укладки труб очень важно проверить весь материал на дефекты. Несмотря на то, что многие производители, которые выпускают товар, дают гарантию качества, есть большой риск столкнуться с браком

Увидеть такой дефект очень сложно, поэтому после стяжки часто появляются проблемы, требующие дополнительных затрат.

Проверить на герметичность можно следующими методами:

  • опрессовка водой. Для того чтобы проверить герметичность необходимо заполнить все трубы водой и стравить лишний воздух. Оставить трубы под давлением на несколько часов. В случае бракованных труб или некачественного материала появится течь. При наличии малейших трещин трубу в данном участке необходимо заменить. В противном случае течь увеличится, и необходимо будет полностью менять всю конструкцию;
  • опрессовка воздухом. Данный метод используется, если нет возможности подать воду под давлением. Для этого необходимо закрыть все краны и с помощью компрессора пропустить воздух под давлением. В случае если имеются трещины и повреждения, воздух будет стравливаться.

Для того чтобы проверить герметичность конструкции можно воспользоваться специальными устройствами. Однако такие приборы имеют высокую стоимость. Поэтому если в дальнейшем человек не планирует заниматься установкой труб приобретение такого прибора не целесообразно.

Устройство внешних трубопроводов отопления

Основные виды прокладки труб для подключения к тепловой магистрали:

  • Подземная прокладка.
  • Надземная прокладка.

Бесканальная прокладка отопительных труб

Прокладка труб в земле

Этот наиболее распространенный вид прокладки подразделяется на:

  1. Канальную прокладку, которая дает возможность защиты труб от внешних воздействий. Каналы бывают:
  2. Проходные, предназначенные для прокладки большого числа труб и обеспечивающие к ним быстрый доступ для ремонта и осмотра.
  3. Полупроходные, которые устраиваются, когда доступ необходим редко.
  4. Непроходные, применяющиеся для трубопровода одного типа: обратного или подающего.
  1. Бесканальную прокладку, при которой значительно сокращаются объем земляных работ, сроки и затраты на строительство. Такая прокладка труб отопления в земле усложнят проведение ремонтных работ, но применение современных усиленных оболочек для трубопроводов способно гарантировать их надежность.

Разводка

Тип разводки

Проектируя схему подключения радиаторов в горизонтальной компоновке, необходимо выбрать между верхней и нижней разводкой. Это влияет:

  • на расположение расширительного бака
  • на эстетичность помещений
  • на эффективность работы системы и ее склонность к завоздушиванию

Верхняя разводка

Верхняя разводка

Подающий трубопровод монтируется в верхней части помещения, обратный контур – как можно ниже, в том числе в полу. Перепад высот повышает давление, что в первую очередь актуально для  системы с естественной циркуляцией.

Расширительный бак в этом случае необходимо смонтировать как можно выше – под потолком верхнего этажа, в перекрытии или на чердаке. В последнем случае нельзя забывать об утеплении емкости, иначе теплоноситель будет быстро остывать и испаряться.

Трубы подающего контура, размещенные под потолком или ниже окон, не украшают интерьер, для монтажа трубопровода требуется большое количество комплектующих. Но эти недостатки компенсируются отсутствием воздушных пробок.

Верхняя разводка – подходящий вариант для энергонезависимой отопительной системы с естественной циркуляцией для небольшого частного дома.

Нижняя разводка

Нижняя разводка

Монтаж труб подачи и обратки вдоль пола позволяет максимально скрыть коммуникации. Допускается укладка трубопровода внутри стен, в полу, за плинтусом, но даже при открытом расположении труб отопительная система хорошо вписывается в интерьер.

Нижняя разводка в полной мере подходит для систем с принудительной циркуляцией и мембранным расширительным баком. В противном случае придется ежедневно удалять воздушные пробки,  препятствующие движению теплоносителя, либо смонтировать громоздкую систему воздушных линий, которые помогут выводить скопившийся воздух через расширительный бак открытого типа.

К преимуществам нижней разводки относят малые теплопотери, возможность оптимально распределять тепло по отапливаемым помещениям, компактность и привлекательный внешний вид.

Попутная и лучевая

Лучевая разводка

Попутной разводкой (нижней и верхней) называют такой вариант монтажа контуров, когда радиаторы подключены при помощи отводов непосредственно к подающей и к обратной трубе.

Лучевая разводка (нижняя) отличается тем, что каждый прибор отопления подсоединен к коллекторам подающего и обратного контура. В этом случае все приборы управления системой вынесены на коллекторный узел.

Лучшие электрические котлы | ТОП-15: Рейтинг 2022 + Отзывы

Требования к индивидуальной системе отопления

Тепловой узел следует формировать таким образом, чтобы он соответствовал проекту здания. Расположение элементов функционального типа должно быть удобным для использования и проведения плановых работ по ремонту так, чтобы не были нарушены конструктивные целостности дома.

Итак, вот список базовых требований, которые предъявлены к современным системам отопления:

  • Простота монтажных работ и технического обслуживания.
  • Энергоэффективность.
  • Высокие показатели тепловой отдачи.
  • Частичная (а лучше полная) независимость от электрической энергии.

Своя система отопления должна помогать создать в доме комфорт и приятный для всех жильцов микроклимат в зимнее время года, а также быть надежным и экономичным в эксплуатации. Правильно установленная разводная линия в отоплении дает возможность создать равномерное прогревание воздуха в каждой комнате дома за небольшое количество времени.

Отопление теплыми полами

Главная «фишка» теплого пола — установка одного крупного, но маломощного «радиатора» в подпольное пространство, вместо использования системы стандартных навесных радиаторов. Это обеспечивает более равномерное распределение тепла, повышает комфорт в помещении и, при грамотной реализации системы, снижает энергозатраты. Однако и теплый пол не лишен своих недостатков. К ним можно отнести:

  • длительное время прогрева полностью остывшего помещения;
  • возможность возникновения конденсата ввиду почти полной изолированности от внешних факторов;
  • сложности расчета и монтажа системы.

Сегодня довольно часто теплый пол применяют в отоплениидвухэтажного дома

Система может выступать в качестве основной, но для этого важно сделать все теплотехнические расчеты

Какое отопление бывает?

Сейчас существуют различные отопительные системы по типу, назначению и тепловой мощности, основное отличие заключается в разводке труб от коллектора:

  • однотрубная — все радиаторы подключаются последовательно, отключать отдельные нельзя,
  • двухтрубная — радиаторы можно отключать независимо друг от друга,
  • лучевая — каждый радиатор подключается к коллектору отдельно, его можно отключать и регулировать нагрев отдельно.

Последний вариант становится все популярнее, так как позволяет не только регулировать температуру в разных помещениях, но и сэкономить деньги при установке счетчиков тепла.

Система отопления многоэтажного дома

Система отопления многоэтажного дома довольно сложна и её внедрение очень ответственное мероприятие, результат которого будет влиять на всех находящихся в здании людей.

Существует несколько схем отопления многоэтажных домов, каждая из которых имеет как свои плюсы, так и свои минусы:

  • Однотрубная система отопления многоэтажного дома вертикальная – надёжная система, благодаря чему пользуется популярностью. Помимо этого, на её реализацию требуется меньше материальных затрат, простота монтажа, детали могут быть унифицированы. Из недостатков можно отметить один, в отопительном сезоне бывают периоды, когда температура воздуха на улице повышается, а это значит, что в радиаторы (из-за перекрытия их), попадает меньше теплоносителя и он выходит из системы неостывшим.
  • Двухтрубная система отопления многоэтажного дома вертикальная – эта система позволяет напрямую экономить тепло. При необходимости закрывается термостат, и теплоноситель будет продолжать поступать в нерегулируемые стояки, которые располагаются на лестничных клетках здания. Из-за того, что при такой схеме в стояке возникает гравитационное давление, часто отопление организуют, применяя нижнюю прокладку разводящей магистрали.
  • Двухтрубная горизонтальная система – наиболее оптимальна как по гидродинамическим, так и по теплотехническим показателям. Эта система может применяться в домах самой разной этажности. Такая система позволяет эффективно экономить тепло, а также малоуязвима даже в тех случаях, которые не были учтены проектом. Единственный недостаток это высокая стоимость.

Прежде чем приступать к монтажным работам, необходимо спроектировать отопление. Как правило, проектирование отопительной системы многоэтажного дома выполняется на этапе проектирования самого дома. В процессе проектирования отопительной системы производятся расчеты, и разрабатывается схема отопления многоэтажного до расположения труб и отопительных приборов. В заключение работы над проектом, он проходит стадию согласования и утверждения в государственных инстанциях.

Как только проект согласован и получены все необходимые решения, начинается этап подбора оборудования и материалов, их закупки, а также осуществляется их доставка на объект. На объекте уже бригада монтажников приступает к монтажным работам.

Наши монтажники выполняют все работы с соблюдением всех нормативов, а также в чётком соответствии с проектной документацией. На заключительном этапе система отопления многоэтажного дома опрессовывается и производятся пусконаладочные работы.

Система отопления многоэтажного дома представляет особый интерес, ее можно рассмотреть на примере стандартного пятиэтажного дома. Необходимо выяснить, как в таком доме функционирует отопление и горячее водоснабжение.

Схема отопления двухэтажного дома.

В пятиэтажном доме подразумевается центральное отопление. в доме имеется ввод теплотрассы, есть водные задвижки, тепловых узлов может быть несколько.

В большинстве домов тепловой узел заперт, что делается для достижения безопасности. Несмотря на то что все это может показаться очень сложным, систему функционирования отопления можно описать доступными словами. Проще всего взять для примера пятиэтажный дом.

Схема отопления дома следующая. После водных задвижек располагаются грязевики (грязевик может быть один). Если система отопления открытая, то после грязевиков через врезки располагаются задвижки, которые стоят с обработки и подачи. Система отопления сделана таким образом, чтобы вода, в зависимости от обстоятельств, не могла браться с обратной стороны дома или с подачи. Все дело в том, что центральная система отопления многоквартирного дома функционирует на воде, которая перегрета, поступление воды осуществляется с котельной или с ТЭЦ, ее давление при этом составляет от 6 до 10 Кгс, а температура воды достигает 1500°С. Вода находится в жидком состоянии даже в очень холодную погоду благодаря повышенному давлению, поэтому она в трубопроводе не вскипает с образованием пара.

Когда такая высокая температура, то ГВС включается с обратной стороны здания, там температура воды не превышает 700°С. Если температура теплоносителя низкая (это происходит весной и осенью), то для нормального функционирования ГВС такая температура не может быть достаточной, тогда вода на ГВС идет с подачи в здание.

Теперь можно разобрать открытую систему отопления такого дома (это называется открытый водозабор), такая схема является одной из самых распространенных.

Схемы систем отопления для частного дома

Системы отопления, реализуемые в частном домостроении, бывают одно – и двухтрубными. Различить их несложно:

  • по однотрубной схеме все радиаторы присоединяются к одному коллектору. Он является одновременно подачей и обраткой, проходя мимо всех батарей в виде замкнутого кольца;
  • в двухтрубной схеме теплоноситель подается к радиаторам по одной трубе, а возвращается – по другой.

Выбор схемы системы отопления для частного дома – дело непростое, здесь точно не помешает консультация специалиста. Мы не погрешим против истины, если скажем, что двухтрубная схема – более прогрессивная и надежная, чем однотрубная. Вопреки расхожему мнению о малых затратах на монтаж при устройстве последней отметим, что она не просто дороже двухтрубной, но и сложнее. Очень подробно данная тема раскрыта на видео:

Дело в том, что в однотрубной системе вода от радиатора к радиатору остывает все сильнее, поэтому необходимо наращивать их мощность за счет добавления секций. Кроме того, раздающий коллектор должен иметь больший диаметр, чем магистрали двухтрубной разводки. И последнее: автоматическое управление при однотрубной схеме затруднено из-за взаимного влияния батарей друг на друга.

В небольшом домике или даче с числом радиаторов до 5 можно смело внедрять однотрубную горизонтальную схему (расхожее название – ленинградка). При большем количестве приборов отопления она нормально функционировать не сможет, потому что последние батареи будут холодными.

Еще один вариант – использовать однотрубные вертикальные стояки в двухэтажном частном доме. Подобные схемы встречаются довольно часто и работают успешно.

Теплоноситель при двухтрубной разводке доставляется ко всем радиаторам с одинаковой температурой, так что наращивать число секций не нужно. Разделение магистралей на подающую и обратную дает возможность автоматически управлять работой батарей посредством термостатических вентилей.

Диаметры трубопроводов меньше, да и система в целом проще. Существуют такие разновидности двухтрубных схем:

тупиковая: сеть трубопроводов делится на ветви (плечи), по которым теплоноситель движется по магистралям навстречу друг другу;

попутная двухтрубная система: здесь обратный коллектор является как бы продолжением подающего, а весь теплоноситель протекает в одном направлении, схема образует кольцо;

коллекторная (лучевая). Самый дорогой способ разводки: трубопроводы от коллектора прокладываются отдельно к каждому радиатору, способ прокладки – скрытый, в полу.

Если взять горизонтальные магистрали большего диаметра и проложить их с уклоном 3—5 мм на 1 м, то система сможет работать за счет гравитации (самотеком). Тогда циркуляционный насос не нужен, схема будет энергонезависимой. Справедливости ради отметим, что без насоса может функционировать как однотрубная, так и двухтрубная разводка. Лишь бы были созданы условия для естественной циркуляции воды.

Систему отопления можно сделать открытой, установив в самой верхней точке расширительный бак, сообщающийся с атмосферой. Такое решение применяется в самотечных сетях, иначе там сделать нельзя. Если же установить на обратную магистраль недалеко от котла расширительную емкость мембранного типа, то система будет закрытой и работать под избыточным давлением. Это более современный вариант, находящий свое применение в сетях с принудительным движением теплоносителя.

Нельзя не сказать о способе обогрева дома теплыми полами. Его недостаток – в дороговизне, поскольку понадобится уложить в стяжку сотни метров труб, в результате чего в каждой комнате получается греющий водяной контур. Концы труб сходятся к распределительному коллектору со смесительным узлом и собственным циркуляционным насосом. Важный плюс – экономичный равномерный прогрев помещений, очень комфортный для людей. Напольные контуры обогрева однозначно рекомендованы к применению в любых жилых зданиях.

Способы организации системы

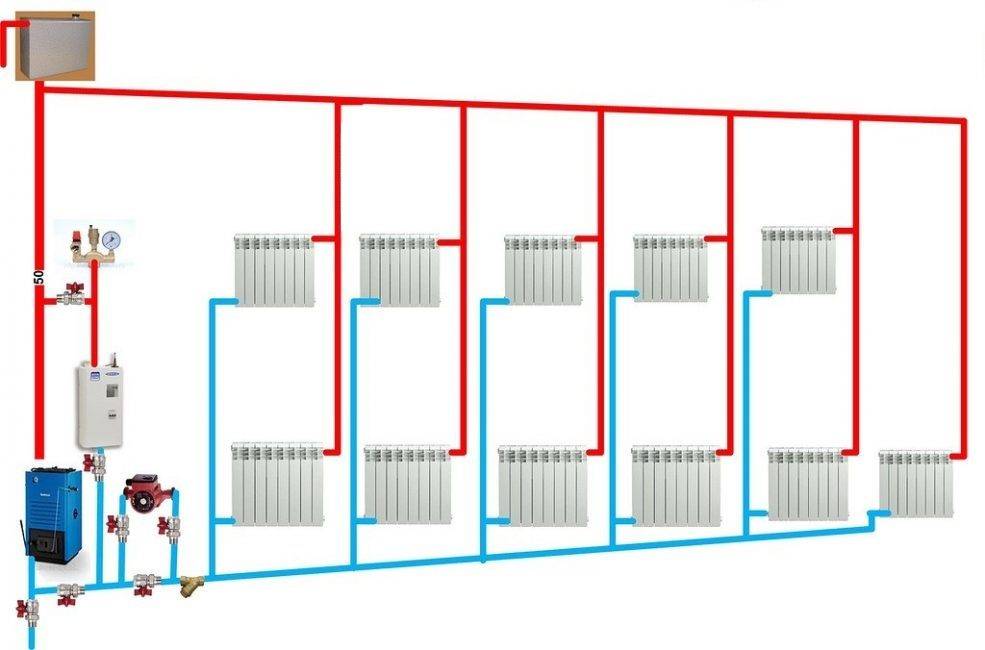

Различают вертикальный и горизонтальный способы установки двухтрубной системы. На фото двухтрубные системы отопления этих видов четко отличаются друг от друга.

Воздух в такой системе поднимается вверх, где-либо выходит через бак, либо спускается с помощью вентеля. Удобны в эксплуатации и установке. В вертикальных системах чаще используют естественную циркуляцию теплоносителя.

При горизонтальной разводке трубы проводятся по поверхности пола или под ним. Трубы устанавливают под наклоном, обязательно устанавливается насос для устранения воздушных пробок. Горизонтальная система актуальна для одноэтажных или двухэтажных домов.

Коллекторная система

На этой схеме остановлюсь более подробно, так как, во-первых, она наиболее сложна для реализации, а во-вторых, именно ее выбрал мой сосед.

Схема прокладки труб отопления с использованием коллекторной гребенки имеет повышенную надежность, масштабируемость и позволяет гибко регулировать микроклимат в каждой комнате.

Коллекторная схема прокладки труб отопления является, по сути, разновидностью двухтрубной, но лично я ее выделяю отдельно. В этом случае трубы подключаются не к общей магистрали, а к гребенкам, подающим горячий теплоноситель и собирающей остывшую воду.

Схема работы такая:

  • жидкость от котла перетекает в подающий распределительный коллектор;
  • оттуда вода по трубам перетекает к радиаторам отопления (причем каждая батарея подключена к гребенке отдельной трубой);
  • после теплообмена в радиаторах остывший теплоноситель перетекает к собирающему коллектору (обратке), после чего направляется к котлу.

Для обеспечения работы этой сложной системы необходимо дополнительное оборудование:

  • герметичный расширительный бак;
  • циркуляционный насос (иногда несколько).

Коллекторные гребенки обычно монтируются в котельной в специальном распределительном шкафу. Я, наоборот, предпочитаю ставить шкаф как-то так, чтобы от него было примерно одинаковое расстояние до радиаторов отопления (так можно сэкономить трубы).

Подключать радиаторы можно по-разному, однако я предпочитаю нижнюю подводку. В этом случае все трубы замуровываются в стяжку пола и не нарушают гармонии интерьера внутри комнат.

Естественно, чтобы стравливать воздух здесь тоже нужно использовать краны Маевского.

Как я уже говорил, одной из причин выбора коллекторной системы отопления была возможность монтажа теплых полов. Тут вообще все просто. К тому же коллектору подключается труба, которая ведет не к трубе, а замуровывается в пол, обогревая его.

Для увеличения эффективности на этот контур я всегда ставлю дополнительный циркуляционный насос, чтобы не нагружать основной.

Если вы тоже решили замахнуться и выполнить прокладку труб по этой схеме, расскажу о плюсах и минусах такого решения.

Итак, преимущества:

  • Несмотря на кажущуюся сложность, такая схема прокладки труб не требует особых навыков и привлечения специалистов высочайшего уровня.
  • Достаточно, если вы просто знаете, с какого конца браться за гаечный ключ.
  • Эта система имеет самый большой коэффициент полезного действия, так как теплоноситель доносит тепловую энергию до радиаторов отопления практически без непродуктивных потерь.
  • Для конструирования системы можно использовать не очень мощный котел (так как КПД то высокий) и трубы меньшего диаметра. Однако последних нужно очень много.
  • Металлопластиковые трубы, ведущие от коллектора к батареям, не имеют стыков, поэтому можно не бояться протеканий, если замуровать их в пол.
  • Можно вообще не ставить радиаторы, ограничившись обустройством теплых полов. Я не раз сталкивался с подобными решениями и выглядит это очень эффектно, да и тепло вполне.
  • Выход из строя какой-то части коллекторной системы отопления никак не влияет на другие ее части. Можно просто отключить поврежденный контур и выполнять его ремонт.

Ну а самое главное, лично для меня, это возможность тонкой регулировки температуры в каждой комнате. Например, в детской можно установить температуру в 28 градусов Цельсия, чтобы ребенок не заболел, а в своем рабочем кабинете 20, чтобы не заснуть.

Но есть и несколько недостатков:

  • Завоздушивание отопительной системы. От интенсивной работы насоса в горизонтально проложенных трубах часто образуются пузырьки воздуха, которые накапливаются в верхней части радиаторов отопления. Их оттуда легко стравить через кран Маевского.
  • Высокая стоимость реализации проекта. Коллекторные гребенки, насосы, трубы и так далее стоят немало денег. Но это, на мой взгляд, как раз тот случай, когда каждый потраченный рубль стоит того.
  • Неработоспособность без электрической энергии, которая питает циркуляционные насосы. Впрочем, почти все современные котлы не могут работать без электричества, поэтому этот минус относится ко всем схемам прокладки труб.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

  • Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
  • В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
  • При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
  • Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

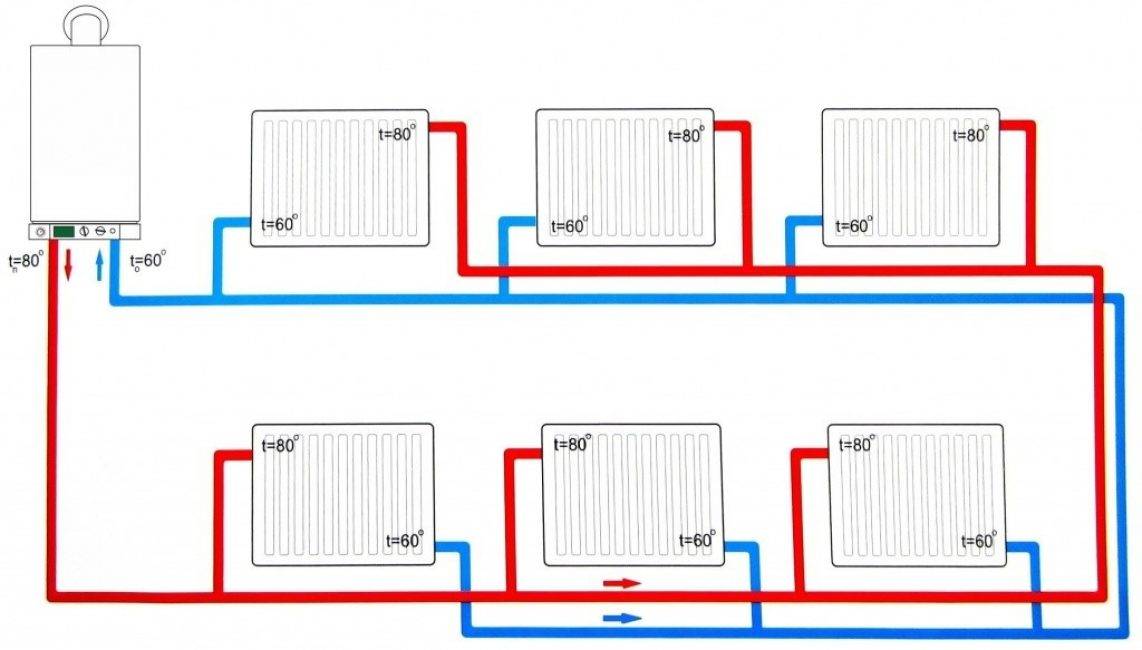

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Виды систем

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

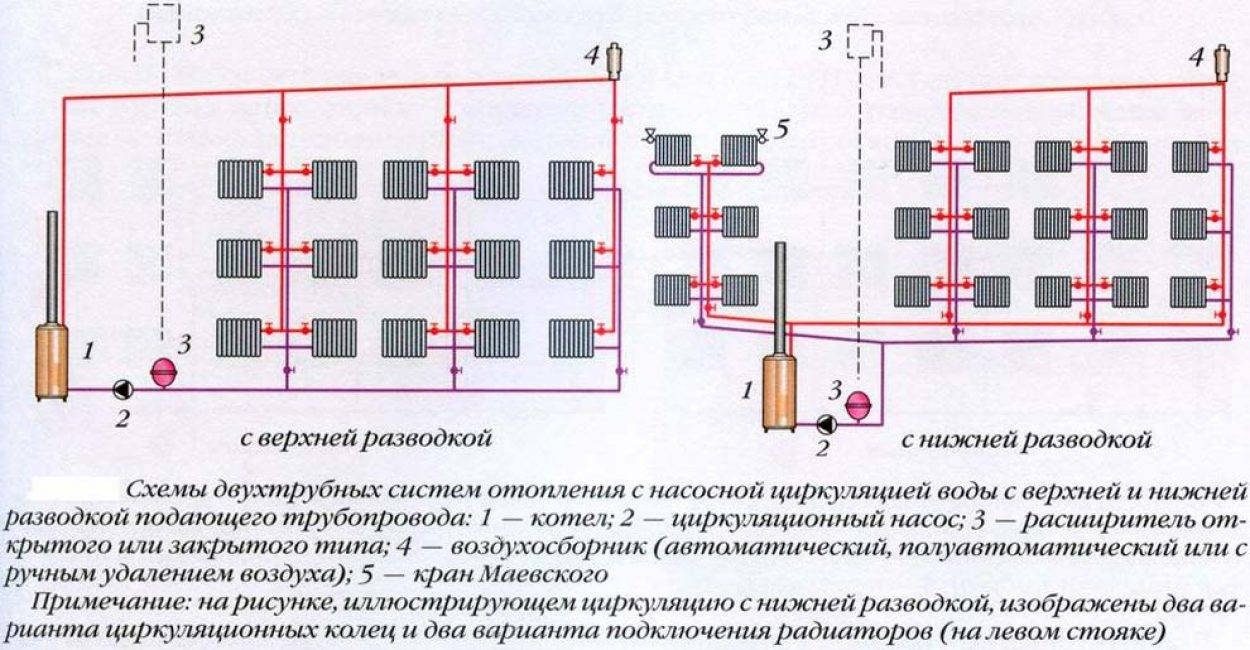

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Двухконтурная система

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Трубы отопления под фальш – стеной

Смотреть видео

Если принято решение спрятать трубы отопления в фальш – стену, то в данном случае особых трудностей не возникает. Вначале возводят основу из направляющих, и в завершении оформляют ее любым из выбранных материалов: вагонкой, гипсокартоном, блокхаузом.

Бытует мнение, что если спрятать отопление в фальш – стене, то полезное пространство жилья существенно уменьшается. К радости этот минус является только мифом. К примеру, если нужно спрятать трубопровод отопления под окном, в реальности это пространство практически не используют.

Единственное, что теряется в этой ситуации, то это неполные пятнадцать сантиметров под подоконником, но он сам на такое же расстояние становиться шире. Такое прибавление куда полезнее, чем неиспользованная зона под окном.

Если нужно спрятать неэстетичные конструкции обогревательной системы, то специалисты рекомендуют фальш – стену. Они называют ее просто идеальным решением. Очень важным плюсом данной постройки является то, что ее можно сконструировать без участия профессиональных мастеров. И это большое преимущество данной постройки.

Еще одним большим плюсом данного способа является превосходное сочетание постройки с общим оформлением дизайна. При принятии решения спрятать трубы отопления под фальш – стеной, можно так же пересмотреть размещение остальных систем, для их декорирования этот метод тоже может быть эффективным.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

  • однотрубная;
  • двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

  • насос стоит денег, а значит, растут затраты на установку системы;
  • увеличивается потребление электроэнергии, так как насос работает от электричества;
  • если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

  • коллекторной;
  • лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Преимущества и недостатки

Наиболее удобно размещать коммуникации в стене на этапе строительства в частном доме по предварительно созданному чертежу. Спрятать трубы в стену в многоквартирном доме можно, если планируется капитальный ремонт помещения, либо полностью здания.

Располагая отопление в стене, безусловно, помещение выглядит более престижно, а освободившееся пространство можно декорировать.

Плюсы:

  • увеличивается теплоотдача, так как строительные материалы обладают повышенным уровнем передачи тепла, в отличии от воздуха;
  • срок службы полипропилена, из которого производят трубы, достигает до 50 лет, обеспечивая надежность конструкции при соблюдении технических норм при их монтаже;
  • увеличивается пространство на несколько сантиметров.

Минусы:

  • некачественный пропилен при нагревании увеличивается в объеме;
  • заказ проекта по перемене места расположения коммуникаций;
  • согласование проекта с надзорными органами. Переделка инженерных систем в многоквартирном доме потребует оформления специального разрешения;
  • места стыков могут утрачивать герметизацию, определить которую можно только с помощью прибора, измеряющего давление воды;
  • риски, связанные с готовностью к разрушению стены при возможной течи.

Прорыв труб отопительной системы в стене в случае протечки повлечет попадание воды в соседнюю нижнюю квартиру, так как быстро устранить течь не получится.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
