Монтаж электрического теплого пола под стяжку. Толщина стяжки под теплый пол электрический

Лучшие ответы

Стас Шабанов:

Много нюансов! Нужно знать где собираетесь укладывать маты, толщина стяжки, саму информацию про маты, мощность, квадратуру

ip:

В моём представлении электрический тёплый пол это расход денег зря.Степень надёжности такой системы гораздо ниже водяных полов, а ремонту они не поддаются (((Тем более, что локальный перегрев от передвинутой мебели ужеможет вызвать сокращение ресурса, чего не бывает в водяных системах…А теплофизика для любого пола одинакова. Если это второй этаж жилого дома, то пусть потолок на первом получит часть тепла, совершенно не проблема. А если внизу холодный подвал или вообще, продуваемый подпол, то утеплять полы нужно даже без обогрева)))

Дядька из Будущего…:

Маты, в отличии от погонажного нагревательного кабеля, имеют значительно меньшую толщину… И в силу их малой толщины их применение актуально когда нет возможности сделать стяжку значительной толщины.. Т. е. самой своей конструкцией они не предполагают некий значительный слой стяжки сверху. В силу этого маты применяют непосредственно на поверхности основания, а чистовое покрытие, к примеру плитку, клеят непосредственно на маты.. В силу этого и без утеплителя на подложке маты хорошо греют поверхность пола. (в силу практически непосредственного контакта с отделочным материалом пола)…В остальном про утеплитель на полу, как таковой, сказано в ответе выше…

Сеть фирменных магазинов ТЕПЛЫЙ ПОЛ:

Тонкие маты не укладываются на теплоотражающую изоляцию, т. к. не будет сцепления клея с бетоном. Кабель и маты — это разные системы и схема монтажа разная, не смотря на то, что обе системы — кабельные.

Насчет растрескивания стяжки под плиткой не уверен, ни разу такого не слышали.

Те, кто говорит, что бетон не будет так прогреваться насквозь, правы. В силу конструктивных особенностей и законов физики нагревательные маты в слое плиточного клея будут нагревать как и бетон снизу, так и плитку сверху. И если кабелю в стяжке надо прогреть сперва саму стяжку, а стяжка уже будет греть напольное покрытие (плитку и другие), то матам надо греть только плитку+клей. Следует отметить, что датчик температуры пола устанавливается в плитку и степень нагрева регулируется именно по плитке. И т. к. плитка нагревается гораздо быстрее, чем стяжка под матами и тем более бетонная плита, то греть соседей снизу не выйдет.

бустер бустеров:

анон неизвестно:

попробуй эту жидкую теплоизоляцию. Отличное качество nano34

artem TULISOV:

У меня есть теплоизоляцию. Когда хотел её сделать долго искал хорошую фирму, мне делали её вот эта фирма nano34 .

Aleks59:

Знаете в этом вопросе очень много разных мелочей! Я когда собрался в прошлом году сделать теплый пол мне посоветовали обратиться сюда s .caleo ребята приехали все замерили на следующий день полы уже были готовы так что не к чему вам ломать голову обратитесь за помощью. УДАЧИ

Виды оснований

Существуют различные технологии монтажа водяных отопительных систем, но чаще установка производится на цементно-песчаную подушку или бетонные перекрытия, а также, в частных домах напольный обогрев может монтироваться на грунту.

Бетонная стяжка

Заливка пола бетонным раствором — популярный вариант, так как позволяет сделать прочное и надёжное основание. Основа из бетона — самостоятельный элемент, она не затрагивает фундамент и наружные стены помещения. На такую поверхность легко укладывать трубопровод.

Преимущества данного способа:

создание качественного теплоизоляционного слоя, что существенно снижает теплопотери;
получение максимально ровной поверхности, способной выдержать сильные механические воздействия;
равномерное распределение тепла.

Для изготовления качественного основания для тёплого водяного пола рекомендован бетон марки М150. При заливке основы в большом помещении следует брать бетон марки М 300 и выше.

Тёплый пол на грунт

Если тёплый пол монтируется на грунт, то участок земли сначала следует подготовить, прежде чем заливать бетонную основу. Начинать нужно с определения уровня пролегания грунтовых вод, это позволит избежать подтопления фундамента. Лучше смонтировать дренажную систему, она будет отвечать за отвод воды.

Условия, которые следует соблюдать при подготовке основания:

Делать подстилочный слой толщиной 4 — 5 см, он будет служить несущим слоем. Для этого, необходимо щебень заливать цементно-песчаной смесью. В данном случае рекомендовано использовать бетон марки В10. Чтобы раствор не растекался необходимо заливаемую поверхность обложить рейками, создавая тем самым короб в котором разместиться бетонная стяжка. Смесь нуждается в постоянном увлажнении, пока поверхность не высохнет полностью.
Размещать гидроизоляционный слой на нижнем уровне — обязательно. Применяется толстый полиэтилен, который нужно стелить внахлёст. Заменить полиэтиленовую плёнку можно полимерно-битумной мембраной.
Укладывать утеплитель — он сбережёт от потерь тепла. Качественная теплоизоляция способна уберечь до 20% тепла. Хороший теплоизоляционный материал должен иметь низкую теплопроводность, высокую прочность, сохранять свои свойства при повышенной влажности и низких температурах. Лучший материал — пенополистирольная подложка.

Полусухая стяжка

Полусухой раствор отличается от «мокрого» тем, что в его составе меньше воды. Проверяется качество смеси следующим образом — в руке сжимается раствор, должна выделиться вода, но смесь не должна растекаться.

Основные плюсы полусухого вида:

не высокая цена;
простота в использовании;
хорошая теплоизоляция;
при высыхании нет усадки;
процесс подготовки смеси занимает меньше времени.

Сухая стяжка

Сухая стяжка — сыпучая специальная смесь, которая засыпается на гидроизоляционный материал.

Преимущества данного способа:

простота монтажа;
возможно возведение в несколько этапов;
не требует высыхания, поэтому можно сразу продолжать работы;
отличные теплоизоляционные свойства, особенно если используется керамзит;
под засыпкой легко скрыть коммуникации.

Недостатки:

В составе часто заводятся насекомые;
В случае утечки теплоносителя, вода легко просочится сквозь смесь, и приведёт к образованию плесени;
Обладает плохой несущей способностью.

Теплый пол без бетонной стяжки

При монтаже тёплого пола без заливки бетона, в качестве основания выступают деревянные доски или листы ДСП. Рекомендовано использовать изделия толщиной не менее 20 мм. Данный способ называется настильный.

Этот вариант используется под греющую систему в случае, если:

ограничена высота помещения;
не прочные перекрытия, которые могут не выдержать большой нагрузки;
по тем или иным причинам не возможна заливка бетонного раствора.

Укладка теплого пола

Как лучше укладывать электрический теплый пол, зависит от типа нагревательных элементов

Для любого теплого пола важно обеспечить, чтобы нагревательные элементы не касались теплоизоляции. Для этого их отделяют от нее арматурной сеткой

Укладка кабеля

Выбирается место расположения терморегулятора. Он крепится на высоте более 30 см от пола. Если устройство скрытого типа, в стене пробиваются штробы под него, а также под провода питания и датчика температуры. В местах с повышенной влажностью термостаты не устанавливаются. Их выносят в соседние помещения.

На основании крепится монтажная лента с интервалами 50-100 см и с отступом от стен на 30 см. На полу делается разметка с учетом отступов от мебели. От стен расстояние составляет 10 см, а от труб и радиаторов – 15 см. Затем нагревательный кабель соединяется с силовым с помощью муфты, а после – крепится на монтажную ленту.

Кабель питания выводится через подготовленную в стене канавку к терморегулятору, а нагревательный –укладывается согласно схеме. При этом радиус в местах изгиба не должен быть меньше 5 см. Изгибы делаются плавными, без лишнего натяжения. Фиксация производится скобами или монтажной лентой. Не допускается соприкосновение или перекрещивание витков. Сближение не должно быть меньше 8 см. Все отступы строго соблюдаются согласно схеме, которая разрабатывается заранее.

Укладка кабельного теплого пола с отступами

Датчик температуры свободно помещается внутри гофротрубы вместе с подводящими проводами. Гофра на одном конце герметично закрывается заглушкой, чтобы внутрь не попал цементный раствор. Труба с термодатчиком располагается между витками кабеля на расстоянии от стены не менее 50 см и укладывается в подготовленную штробу, после чего провода подключаются к термостату.

Штробы заделываются раствором или шпаклевкой, а после застывания проверяется работоспособность системы теплого пола.

Укладка нагревательного мата

Нагревательные маты укладывать проще, поскольку кабель уже закреплен на сетчатой основе, которую следует только расстелить на основании. В местах поворота сетка аккуратно разрезается без нарушения целостности кабеля. В местах расположения препятствий сетка убирается, а кабель укладывается с соблюдением расстояния от соседних витков в пределах 6-8 см.

Разворот нагревательного мата при укладке

Важным преимуществом нагревательного мата является его малая толщина, что дает возможность заливать тонкую стяжку или укладывать нагревательные элементы в слой плиточного клея. Тогда толщина заливки составит всего 8-10 см, что позволит не занимать лишний объем помещения.

Укладка стержневого пола

Стержневые инфракрасные нагреватели внешне выглядят как веревочная лестница. Они содержат поперечные нагреватели и 2 продольных соединительных провода, по которым подается питание.

Стержневой рулон раскатывается по полу, начиная от терморегулятора. В местах разворота соединительный провод разрезается, после чего необходимо вновь соединить концы отрезком провода. Это снижает надежность теплого пола. Целесообразно подобрать рулоны подходящей длины. Тогда ничего резать не придется.

Стержневой теплый пол

После укладки в утеплителе вырезаются окна в шахматном порядке для лучшего сцепления стяжки с основанием. Все соединения необходимо тщательно изолировать.

Монтаж матов теплого пола с двужильным кабелем

Вообще, объективности ради, стоит сказать, что, как и любая другая по-настоящему качественная ремонтная или отделочная операция, монтаж теплых полов из одножильных или двужильных термоматов требует определенных (специальных) знаний, а также профессиональных навыков.

Но терпение и аккуратность, а также наличие достаточного количества свободного времени могут помочь и непрофессионалу осуществить монтаж теплого пола электрического своими руками.

С двужильными матами монтаж осуществляется чуть проще, чем монтаж одножильных, но зато чуть сложнее подготовительные операции. Ведь термоматы с кабелем в две жилы могут быть уложены практически на любую поверхность, а ее необходимо будет (как минимум):

очистить от грязи и пылевого слоя;
выровнять (и заделать все трещинки, выбоинки и т.д.);
и загрунтовать.

Существует два профессиональных способа укладывания нагревательных матов:

Кабелем вверх и сеткой вниз

Это способ считается самым распространенным и осуществляется следующим образом:
мат раскраивается;
укладывается на подготовленную поверхность кабелем вверх;
клеем точечно крепится к этой поверхности;
и на закрепленный мат наносится тонким непрерывным слоем плиточный клей;
на просохший клеевой слой укладывается плитка.
При таком монтаже важно избежать пустот и воздушных прослоек, чтобы при эксплуатации не допустить тотального перегрева и перегорания кабеля.

Кабелем нагрева вниз. Суть способа проста:
мат выкраивается по монтажному плану и сворачивается в рулон;
на пол наносится клеевой состав слоем в 2-3 мм;
матовый рулон разворачивается кабелем вниз — настилом прямо по клею;
а затем вдавливается (слегка) в клеевой слой;
поверху зубчатым шпателем наносится второй слой клея (5-6 мм);
конструкция просушивается;
и затем по ней кладется кафель.

Подробная инструкция по монтажу теплого пола из термоматов представлена в видео-обзоре:

Бетонная стяжка теплого водяного пола

Бетонная стяжка имеет в своей основе песок и цемент марки М400, в который добавляется щебень. Пропорции раствора: 2*1*3,8. Недостатки бетонной стяжки:

раствор является довольно тяжелым и может нанести вред водяным трубам;
в промежуточном слое из-за невозможности утрамбовки возникают пузырьки воздуха, что влияет на качество бетонной прослойки;
промежуточный слой тяжело поддается равнению и требует дополнительного выравнивающего покрытия.

Между бетонной стяжкой и стенами комнаты в качестве изоляции клеят демпферную ленту.

Принципы использования цементно-песчаного состава

Цементно-песчаный состав готовят из смеси цемента и песка в пропорции 1 к 3. Для улучшения свойств заливки применяют пластификаторы в пропорциях 0,9 килограмма на 1 кубический метр раствора. Пластификаторы повышают пластичность и текучесть раствора, не дают ему растрескиваться при расширении.

Для состава в квартирах и жилых домах используется цемент марки М200. Для напольного покрытия гаражей пользуются маркой М400, но также допустимы марки М300 и М500. Между цементно-песчаным составом и стенами помещения, так же как и при бетонной заливке, прокладывают демпферный изолятор.

Толщина цементно-песчаного слоя для равномерного прогрева должна полностью покрывать трубы, иначе нагрев будет полосной.

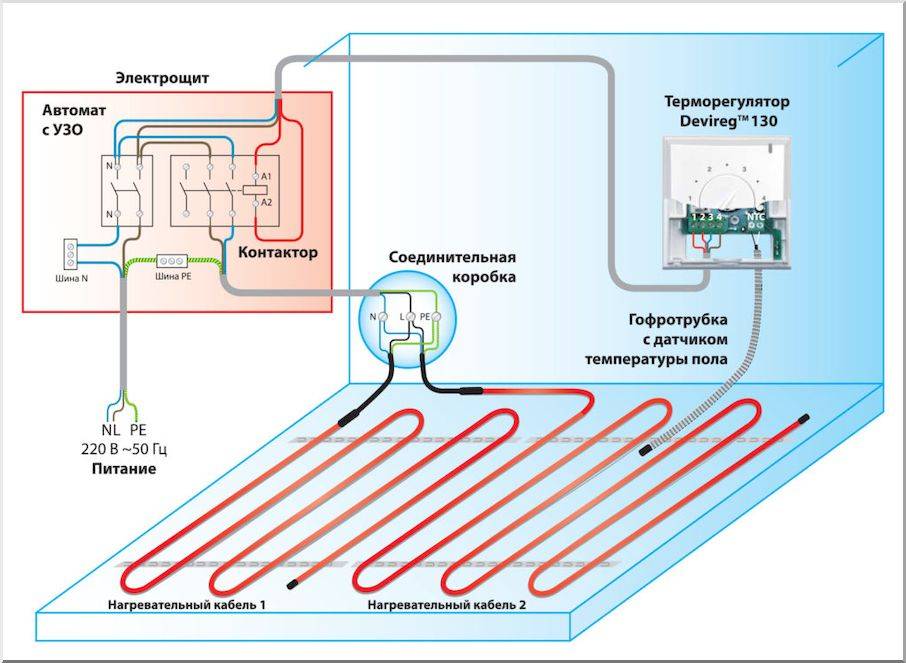

Особенности подключения терморегулятора

Прежде всего необходимо определить место, где будет установлен терморегулятор. Он будет осуществлять контроль всей работы системы электрического теплого пола. К нему будут подводиться провода от теплого пола. Сегодня существует их большое разнообразие. Например, есть термостаты, в которых уже интегрирован температурный датчик. Монтаж осуществляется на высоте, не более 1,5 метра от пола. Если высота будет большей, то его работа будет некорректной. Более того, выбранное место должно быть полностью защищено от прямых попаданий солнечных лучей.

Перед подключением, необходимо решить, как именно будет осуществлено подключение теплого пола к электричеству схема. То есть непосредственно через щиток или через розетку. Так, в выбранное место устанавливается терморегулятор. К нему необходимо подвести фазу, ноль и заземление. От терморегулятора необходимо сделать штробу, в которую будет погружен провод. Это позволит спрятать все кабеля. В частности, от терморегулятора будет идти две гофрированные шланги, в которые укладывается один кабель для укладки температурного датчика, а второй для запитки всего теплого электрического пола.

Принципы работы и устройство

У всех разновидностей электрополов имеется структура, т.н. «пирог» из нескольких слоев. Сюда входит:

термоизоляционный слой;
бетонная основа;
нагревательные элементы;
слой стяжки или плиточного клея сверху;
напольное покрытие.

Последовательность укладки слоев полностью зависит от места, где планируется устанавливать теплый пол.

Через нагревательные элементы, обладающие высоким уровнем резисторного сопротивления, проходит электрический ток. Материал высокого сопротивления задерживает его, в результате чего начинает выделяться тепло. При изготовлении нагревательных элементов могут использоваться:

Выделяемое тепло можно регулировать, для этих целей используются терморегуляторы, управлять которыми можно самостоятельно либо автоматически. Если использовать программирование для работы пола, то можно выставлять временные рамки для включения и отключения системы, что позволяет значительно экономить электричество и создавать комфортные условия в помещении. Главным преимуществом является то, что имеется возможность установить систему своими руками, не привлекая монтажников и электриков.

Термоматы или пол тонкокабельные на сетке

Один из самых современных и функциональных вариантов теплых полов — это, безусловно, термоматы. Такой тонкий кабель (диаметром до 4,5 мм, не толще), особым волнообразным образом закрепленный на специальной сетке из стекловолокна, ширина которой составляет полметра. Собственно нагревательная жила в таком кабеле экранирована, а также изолирована и защищена внешней оболочкой.

Для создания термоматов использую одно- или двужильный кабель. Но, чтобы оборудовать полы в жилых помещениях, как правило, берут маты с двойной кабельной жилой, поскольку у такого материала гораздо более низкий уровень электромагнитного излучения. Кроме того, не нужно заботиться о том, чтобы вывести второй холодный конец такого кабеля в место начала укладки матов.

Тонкокабельные матовые полы кладут на готовую стяжку или же старый кафель. Вообще, под плитку именно такой теплый пол — самый оптимальный вариант. Поскольку в процессе укладки клей, на который «сажают» кафельную плитку, проникает в стекловолоконную сетку и надежно с ней схватывается. То есть сетка берет на себя еще и дополнительную — армирующую — нагрузку. При этом собственно нагревательная система погружается в слой клея, не увеличивая полового уровня. Получается практически идеальный вариант для помещений, которым требуется лишь косметический ремонт. Или там, где уровень пола — величина принципиальная, и его поднятие недопустимо.

Выбор толщины

Если выполняется на полусухие полы заливка, следует определить точную толщину ее слоя. Она будет зависеть от ровности поверхности перекрытия, от имеющихся неровностей, а также от наличия или отсутствия элементов коммуникаций в квартире. У нас будет теплый пол со всеми составляющими. Это говорит о том, что толщина полусухой стяжки для водяного теплого пола не должна превышать 100 мм. От слоя будет зависеть и качество прогрева напольного покрытия. Чем меньше толщина полусухой стяжки, тем быстрее пол станет теплым после включения систем отопления в помещении.

Толщина оказывает влияние и на остывание. Тут уже все будет наоборот. Долгое нагревание поверхности приводит к длительному ее остыванию. Если касаться экономии, то тут окажется максимальной. Правда, неизвестно, какие придут счета для оплаты за обогрев.

Все тонкости и выбор толщины будут зависеть от заказчика. Он выбирает конкретный вариант, который к тому же будет зависеть и от выбранного напольного покрытия. Стоит отметить, что если трубы теплого пола будут выложены на неровное основание, то и толщина стяжки по площади помещения будет отличаться. Это приведет к тому, что прогрев пола будет различным на разных участках. В некоторых случаях будет происходить перерасход энергии.

Когда задумались о том, какая стяжка лучше для теплого водяного пола, лучше всего сделать выбор в пользу самостоятельного ее выполнения или обращения за помощью к специалистам. Должны быть взвешены все плюсы и минусы, с которыми придется столкнуться. Некачественно выполненная полусухая стяжка приведет к большим проблемам в процессе эксплуатации.

Укладка теплого пола в стяжку: основные правила

Что такое стяжка

Стяжка представляет собой слой бетонного раствора. При создании теплого пола ее приходится делать несколько раз. Стяжка теплого пола своими руками выполняется достаточно просто. Главное – в точности следовать инструкции, чтобы бетон не покрылся трещинами.

Первый слой наносится непосредственно на черновую поверхность. Данный слой стяжки не является обязательным – он нужен только для выравнивания поверхности. Второй слой наносится поверх теплоизоляции. Он нужен только для электрических полов. Третий слой является обязательным, независимо от того, будут ли находиться электрические кабели или трубы отопления в стяжке пола – на него укладывается напольное покрытие.

Состав стяжки

Стяжка для теплого пола состав может иметь разный, обычно используется смесь песка с цементом. Нередко в раствор добавляют щебень или керамзит для экономии цемента, а также пластификатор для улучшения свойств. В этом случае получается бетонная стяжка. Содержание цемента в смеси может быть разным, это зависит от выбранного напольного покрытия.

Если на стяжку будет укладываться ламинат, паркет, кафель или другие тяжелые материалы, то на 1 часть цемента берут 5 частей песка и 0,7 части воды. Когда планируют укладывать легкое напольное покрытие, например, линолеум, ковролин, то соотношение цемента, песка и воды будет 1:4:0,7. При добавлении в смесь щебня придерживаются такой пропорции: 1 часть цемента, 3 части песка и 5 частей щебня. Количество воды может достигать половины массы цемента. Независимо от состава смеси, рекомендуется добавить пластификатор для стяжки теплого пола. В качестве него может выступать клей ПВА. На 1 мешок цемента потребуется 1 килограмм клея.

Особенности выполнения стяжки

Несмотря на то, что жестких требований к стяжке нет, все же существуют некоторые правила, которым нужно следовать. Например, должна быть определенная толщина стяжки над теплым полом. Также нагревательные элементы должны монтироваться только на ровную поверхность. То же самое относится и к финишному слою стяжки, на который будет укладываться напольное покрытие. Для выравнивания поверхности чернового пола можно использовать как классическую стяжку, так и самовыравнивающиеся смеси.

При несоблюдении технологии ее обустройства в ней могут появиться трещины, появление которых приводит к проблемам во время эксплуатации теплого пола, а именно:

поверхность будет прогреваться неравномерно, обогрев помещения станет неэффективным;
из-за неравномерного прогрева пола появятся участки с повышенной температурой, что станет причиной перегрева нагревательных элементов и их выхода из строя.

Трещины свидетельствуют о неправильном выполнении стяжки. При их появлении следует незамедлительно принять меры.

Виды стяжки

Существует несколько видов стяжки:

обычная (мокрая), на основе песка и цемента;
полусухая;
сухая.

В последнее время многие предпочитают делать теплый пол на сухой стяжке. Смеси, использующиеся при ее создании, гораздо легче наносятся и быстрее застывают. Уже через несколько часов стяжка достаточно подсыхает, чтобы можно было переходить к следующим этапам создания теплого тепла. Это позволяет значительно уменьшить время ремонта, ведь для высыхания мокрой стяжки требуется целый месяц.

Выполнение сухой стяжки

Такую стяжку сделать гораздо проще, чем традиционную бетонную. Сначала на пол укладывают полиэтиленовую пленку или другой пароизоляционный материал. На пленку насыпают мелкий сухой материал, например, кварцевый или перлитовый песок, мелкозернистый шлак. Слой выравнивают и утрамбовывают.

Аналогично выполняется и обычная мокрая стяжка. Сложность работы заключается в приготовлении бетонного раствора (для помещений большой площади придется использовать бетономешалку) и в необходимости тщательно выравнивать поверхность. Не имея опыта, трудно получить абсолютно ровную стяжку, которая необходима, например, для напольной плитки.

Толщина стяжки

Слой заливаемого раствора для теплого пола непременно должен быть одинаковым по всей площади помещения. Таким образом можно добиться эффективной работы отопительной системы, ведь напольное покрытие будет прогреваться равномерно. Вот почему начинать работы необходимо только при условии наличия максимально ровной поверхности основания. В ситуациях, когда черновые полы не отличаются ровностью, имеют большие перепады уровня, их предварительно следует выровнять.

На толщину стяжки теплого пола влияет состав раствора

Иногда достаточно тонкого слоя стяжки (около 5 мм в толщину). Тогда специалисты рекомендуют часть слоев конструкции поместить под черновую стяжку. То есть, постелить полиэтилен (выполняющий функцию гидробарьера) и теплоизоляционный материал, а после залить их слоем раствора с толщиной 2 см. Далее основанию дают хорошенько просохнуть в течении 28 дней, раскатывают на нем теплоотражающий материал и приступают к установке нагревательного элемента. Подобная технология чуть более долгая в реализации, однако, она более правильна. При других условия потребуется выполнить более внушительную по толщине стяжку. Если полы с подогревом создаются в квартире в многоэтажке на втором этаже и выше, то толщина системы будет 8,5 см, а структура ее будет следующей.

Выше 1 см под трубой или электрическим нагревательным элементом, 2 см труба или 0,5 мм электрический нагревательный элемент и 3 см поверх нее или электрического нагревательного элемента.

Итого, слой стяжки водяного теплого пола составит 11,5 см в толщину, а для электрополов – 9 см. Также отметим, что толщина слоя раствора будет во многом определяться его типом. Так для водяного пола показатели будут такими:

если вы применяете обычный цементно-песчаный раствор, помните, что минимальный слой над трубой или электрическим нагревательным элементом должен составлять 5 см в толщину;
если применяется раствор на основе пластификаторов, то его толщина над трубой или электрическим нагревательным элементом будет составлять менее 5 см;
если монтируется тёплый водяной пол самостоятельно, то над трубами или электрическим нагревательным элементом конструкции слой раствора должен быть не меньшим, чем 2-2,5 см в толщину, если применяется армирование, и не менее 3 см раствора, если армирующая сетка не задействована в процессе работы. Тогда общая толщина бетонного слоя составит для водяного пола около 6 см.

Методы стяжки

Классический вариант — используется состав из цемента и песка, но для теплого пола отлично подходят и прочие виды стяжки, где каждая имеет свои особенности:

Мокрая стяжка. Для замеса используют цемент, пластификатор и песок. Требуется добавление фиброволокна, которое защитит поверхность от возможных трещин и деформаций во время застывания. Главное достоинство раствора в том, что он легко делается собственноручно, да и компоненты имеют доступную стоимость. Но у метода есть и слабые стороны — пол будет высыхать в течении 28 дней, могут появиться трещины, а основание не получится сделать идеально ровным;
Полусухая стяжка. В процессе изготовления в смесь добавляется вода. Лучше всего взять готовый состав, но при желании сделать его можно самому. Ключевое достоинство — когда пол сохнет, на нем не остается трещин и его не нужно выравнивать;
Сухая стяжка. У каждого производителя состава своя рецептура, но, как правило, актуально использование мелкого перлитового или кварцевого песка, мелкозернистого шлака и так далее. Метод имеет следующие положительные стороны: быстро монтируется и высыхает. Последующие работы проводятся через 12 часов после монтажа.

Обустраивая стяжку, следует быть предельно аккуратным, чтобы не испортить проложенные кабели. Если случайно разорвать защитную изоляцию или токопроводящую жилу в момент заливки, система попросту может не работать.

Финальная бетонная стяжка

Как говорилось выше, бетонная стяжка, покрывающая пол, должна быть прочной

Если пол не выдержит нагрузок, и на нём появятся трещины, то это может привести к перегреву отдельных отопительных элементов, и вам придётся делать пол заново, поэтому важно определиться, какую стяжку делать для теплого пола.. Чтобы избежать такой ситуации вы должны внимательно подойти к выбору смеси для бетонной стяжки

На рынке предоставлен широкий выбор готовых смесей для тёплых полов, однако вы также можете приготовить раствор самостоятельно, смешав цементно-песчаный раствор с клеем, где на один мешок цемента идёт 1 литр клея ПВА.

Чтобы избежать такой ситуации вы должны внимательно подойти к выбору смеси для бетонной стяжки. На рынке предоставлен широкий выбор готовых смесей для тёплых полов, однако вы также можете приготовить раствор самостоятельно, смешав цементно-песчаный раствор с клеем, где на один мешок цемента идёт 1 литр клея ПВА.

Отсевно-цементная стяжка теплых полов технология замеса:

Смешайте 4 части щебня и 3,5 части песка.
Добавьте 1 часть сухого цемента и перемешайте.
Сделайте бетон эластичным, постепенно добавляя небольшое количество воды.

Следовать этой технологии очень важно, ведь излишек щебня или недостаток песка – это большая проблема, которая не позволит вам нормально выровнять стяжку.

Такие размеры позволяют нагревать пол равномерно, сразу после включения отопительной системы. Указанная толщина стяжки также выдерживает все физические нагрузки.

Мощность кабеля, тепловые потери и толщина стяжки

Если посмотрим, как работает кабельный теплый пол, будут понятны многие дальнейшие расчеты.

Греющий кабель, уложенный в пол, распространяет тепловое излучение во все стороны. Это значит, что по определению кабель будет греть, как пол в помещении, так и основание на которое он уложен. Если первый нагрев важен для выполняемых задач, то прогрев основания это прямые тепловые потери теплого пола.

Чтобы снизить эти тепловые потери, под греющий кабель разумно, подложить теплоотражающий материал. Посмотрите на таблицу потерь тепла в зависимости от толщины теплоизоляционного слоя.

Для уменьшения теплопотерь и повышения эффективности электрического теплого пола, как основание укладки греющего кабеля используется фольгированный утеплитель на вспененном полиэтилене марок Изолон, Фольгоизол, Экофол, Пенофол, Изофлекс. Его толщина от 2 до 10 мм.

Если данных толщин не хватает для эффективной работы теплого пола, качестве дополнительной теплоизоляции используется экструдированный пенополистирол в плитах. Он прочный, имеет различные технологические толщины и не вступает в реакцию с раствором. Его укладывают под фольгированный утеплитель.

Например, для теплого пола на лоджиях и балконах, рекомендовано делать слой теплоизоляции не менее 50 мм. Получить такую толщину можно только, использовав, пенополистирол в сочетании с фольгированным утеплителем.

Особенности монтажа электрического пола

Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.

Технология работы с кабелем

Этот вариант представляет собой систему, где в качестве обогревательного элемента используется кабель, укладываемый по определенной схеме.

Принцип выполнения работ:

Заранее определяется место для установки терморегулятора. Для его монтажа отступают 30–40 см от уровня будущего полового покрытия. Укладка может осуществляться различными способами, но наиболее предпочтителен скрытый вариант, он позволяет утопить в стене все провода и датчик.
Ввиду того что установка зачастую выполняется по армирующему слою, именно на него закрепляется монтажная лента. Фиксация осуществляется с шагом от 50 до 90–100 см. В обязательном порядке производится отступ от стены 10 см, а в местах расположения мебели – 30–50 см. Если в помещении расположены радиаторы и трубы отопления, то от них необходимо отмерить не менее 15 см.

Кабель, выполняющий обогрев, присоединяется к силовому элементу, соединение скрывается в специальной муфте. После этого кабель питания подводится к терморегулятору.
Фрагменты обогрева распределяются по поверхности. Для этого пользуются заранее составленной схемой с учетом рекомендаций производителя

Важно соблюдать правильность изгибов, они должны быть плавными, без заломов. Кабель фиксируется на монтажной ленте, дополнительно можно произвести закрепление на арматуру

Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений. Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Установка такой системы предполагает точное соблюдение составленной схемы и порядка подключения.

Схема монтажа электрических теплых полов может меняться при увеличении количества контуров, а также в зависимости от вида подключения (двух и трехфазное)

Укладка нагревательных матов

Технология укладки теплого пола на нагревательных матах – более простая процедура, которая не требует соблюдения точности расположения кабеля. Это происходит из-за того, что они уже закреплены в единую конструкцию, которую необходимо правильно расстелить на поверхности.

Особенности монтажа: рулоны сетки раскатываются по подготовленному основанию, для поворота ячейки аккуратно подрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетку срезают, а обогревательные элементы располагают на необходимом удалении друг от друга. Подсоединяется термостат и производится проверка системы.

Маты, по сравнению с другими электрическими системами, считаются одним из самых удобных вариантов обустройства

Именно маты позволяют выполнить заливку стяжки с минимальной толщиной, что заметно сокращает высоту пола.

Инфракрасные обогреватели отличаются хорошим качеством и быстро монтируются, но подходят не под каждое помещение и напольное покрытие

Укладка электрического теплого пола

Первый шаг на этапе монтажа – теплоизоляция поверхности. От того, насколько качественно утеплено основание, зависит эффективность и экономичность системы теплых полов. Специалисты рекомендуют использовать в качестве утеплителя фольгированный пенофол. Куски стелятся вплотную друг к другу, а стыки проклеиваются фольгированным монтажным скотчем. Для улучшения теплоизоляции помещения пенофол должен на несколько сантиметров заходить на стены. Если вы используете пенополистирол или полипропилен, учтите, что высота комнаты уменьшится.

Пирог кабельного теплого пола под плитку. В качестве теплоизоляции может быть использован пенополистирол, пенофол или другие утеплители

После того, как утеплитель уложен и закреплен, по периметру клеится демпферная лента, которая компенсирует расширение покрытия при нагревании.

Поверх теплоизоляции кладется металлическая сетка. Она служит для предотвращения прямого контакта с элементами подогрева, а также делает укладку теплого пола под плитку своими руками более легкой.

Варианты использования инфракрасных систем: пленочного и стрежневого пола под плитку

Затем монтируются датчик температуры и термостат – устройства, которые контролируют работу системы «электрический теплый пол». Термостат может быть механическим или электронным, накладным или встраиваемым. С его помощью выставляется желаемый режим температуры и время включения и отключения системы. Он устанавливается рядом с розетками в стене.

Датчик температуры монтируется непосредственно в полу, в штробе. Она должна направляться вертикально к перекрытию. Чтобы защитить датчик от внешних воздействий, он укладывается в гофру, конец которой заматывается изолентой. По правилам, выносная часть температурного датчика должна быть расположена на расстоянии 40 см от стены.

https://youtube.com/watch?v=v0vbA44F-Tc

Дальше – укладка кабеля:

Зафиксировать кабель на крепежной сетке согласно разработанной схеме с помощью пластиковых хомутов. Расстояние между витками должно быть везде одинаковым, в противном случае подогрев будет происходить неравномерно.
Подключить термостат к нагревающему элементу.
Проверить, правильно ли подключена система. Для этого нужно с помощью мультиметра (тестера) измерить сопротивление. Значение до и после укладки должно быть одинаковым.
Включить электрообогрев на некоторое время.
Отключить питание теплого пола.

Маты укладываются по схожей технологии, подробнее в видео:

Если вы правильно установили электрический пол своими руками, можно переходить к следующему этапу – укладке плитки.

Электрический теплый пол в стяжку — подробная инструкция установки
