Маты нагревательные для теплого пола и их монтаж. Как выбрать нагревательный мат отзывы профессионалов

Устройство и назначение

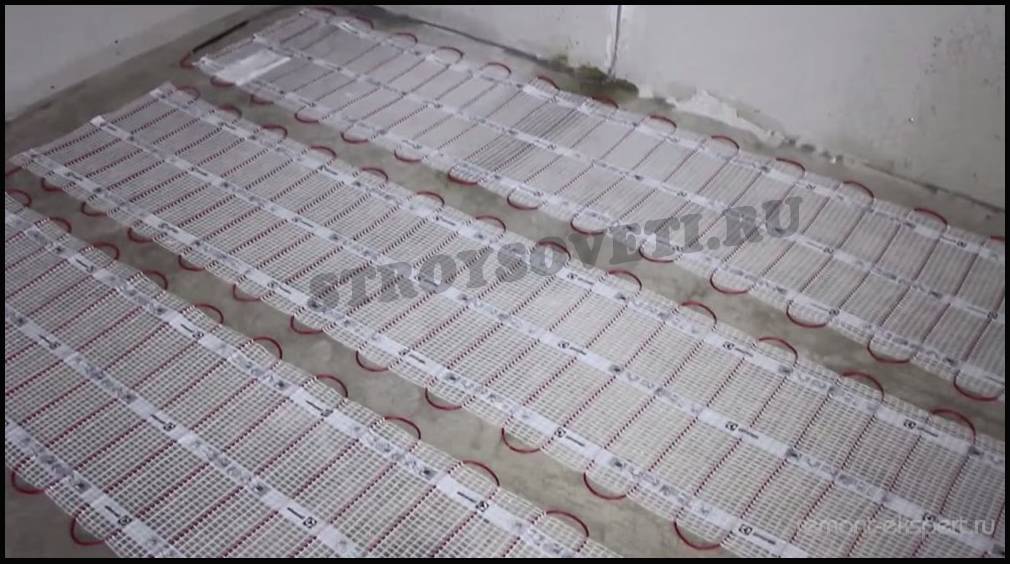

Нагревательные маты поставляются в виде рулона со стандартной шириной 50 см и длиной, зависящей от площади обогреваемой поверхности.

Кабель

В качестве нагревательного элемента используется кабель, уложенный змейкой по всей длине мата с шагом 5 и более см., и нагревающийся при прохождении по нему электрического тока. Для подключения к сети 220В используется холодный провод длиной от 1.5 м, подсоединенный к греющему кабелю через муфту.

Толщина кабелей, используемых в качестве нагревательного элемента, составляет всего несколько миллиметров и, в сочетании с тонкой подложкой, практически не увеличивает высоту пола, что может оказаться важным при ремонте помещения.

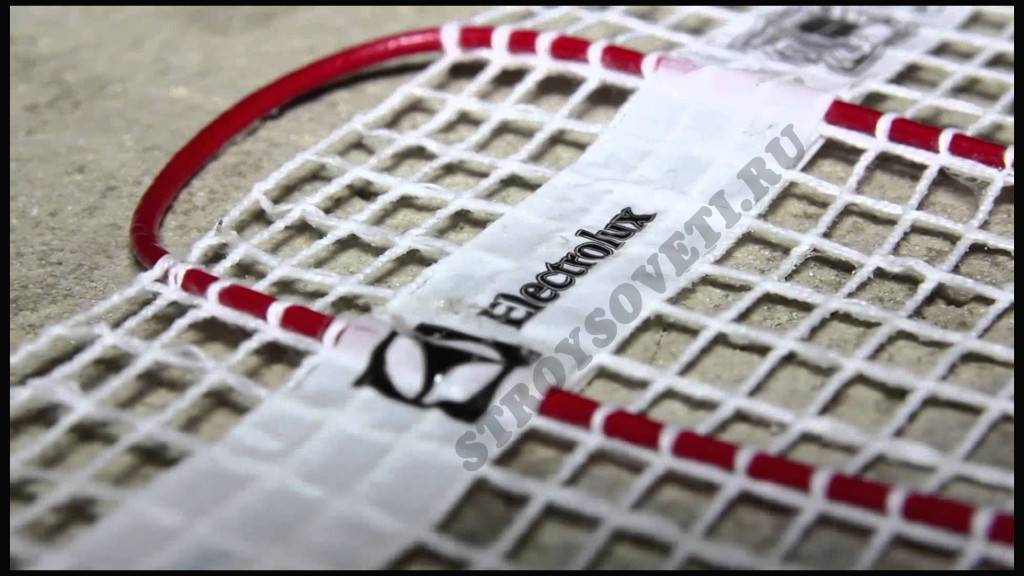

Подложка

Подложка представляет собой сетку из синтетического волокна (стекловолокно, кевлар и т.п.). При монтаже эту сетку можно разрезать для изменения направления укладки мата.

Важно помнить, что изгибать кабель можно, а резать – нет!

Сфера применения

Основная сфера применения термоматов – использование в качестве дополнительного или главного способа обогрева помещений: кухонь, санузлов, жилых комнат, а также балконов, лоджий.

Возможно использование для обогрева входных лестниц или крыльца загородного дома для предотвращения обледенения.

Немного о монтажных матах

Профильные или просто монтажные маты, которые выпускаются специально для обустройства системы подогрева полов, производятся методом гидропеллентной штамповки из высокоплотного пенопласта (40 кг/м3) или пенополистирола. Они достаточно устойчивы к механическому воздействию и серьезным нагрузкам, не боятся воздействия ряда агрессивных химических веществ. Они не только обеспечат должный уровень тепло- и звукоизоляции, но и существенно облегчат процесс монтажа теплого пола. Дело в том, что такие маты имеют особую структуру, благодаря которой можно прокладывать трубы без использования дополнительных крепежей. Да и укладывать их не сложно – обычно маты имеют специальные крепления на торцах, что позволяет их уложить на пол сплошняком.

Пластина для теплого пола из жесткого алюминия

Пенополистирол, часто используемый для производства матов, отличается высокими теплоизоляционными свойствами, паропроницаемость у него тоже невелика, в отличие от той же минеральной ваты. Так что можно не бояться, что маты будут накапливать в себе влагу – напротив, они будут сухими и не потеряют своих свойств из-за влажности, на них не будет скапливаться конденсат. Теплопроводность у материала тоже низкая, что позволяет отлично удерживать тепло в комнате.

Сроки службы пенополистирольных матов составляют около 60 лет. При этом перепады температур могут быть значительными – от -40 до +40 градусов.

Пенополистирольные маты

Изготавливаются маты в соответствии с европейскими стандартами относительно безопасности для здоровья, надежности и качества. Это и утеплитель, и основа для укладки контура, и звукоизоляционный материал. Но, к сожалению, у матов есть и свои недостатки:

  • такие маты горючи. При производстве к ним добавляются специальные вещества – антипирены, но, тем не менее, загореться они могут, хотя обычно тухнут сами и быстро;
  • высокая цена.

Цены

Стоимость нагревательных матов вполне доступна многим, количество предложений разных производителей велико, и все это в сочетании с несложностью установки и долгим сроком службы. В таблице приведены ориентировочные цены на термоматы, для простоты используем стоимость мата для обогрева площади примерно 5 м².

Производитель, модельМощность общая (Вт)Цена (руб)
DEVI DTIF-150686 / 75012 000
DEVI DTIR-150-5686 / 75010 000
DEVI DSVF-150686 / 7509 000
DEVI Devidry 10044010 000
Теплолюкс Mini МН 760-5,07606 000
Теплолюкс TROPIX МНН-770-5,507709 000
Теплолюкс ProfiMat 120-5,06009 500
Electrolux EASY FIX MAT EEFM 2-150-57509 000
Electrolux MULTI SIZE MAT EMSM 2-150-57508 500

Разновидности электрических полов и их достоинства

Сегодня во многих квартирах и домах электрический теплый пол выступает в роли дополнительной системы обогрева. А порой, это и вовсе основной источник тепла. Такой способ отопления эффективен, безопасен и не требует больших энергозатрат. Электрические теплые полы устанавливают под ламинат, линолеум, плитку, паркет, ковролин и т.д.

По типу нагревательного элемента все модели делятся на два вида: конвекционные и инфракрасный.

Конвекционные модели

К конвекционным относятся модели, где нагрев происходит в кабеле, который в свою очередь передает тепло напольному покрытию путем физического контакта. Основные типы таких систем: греющий кабель и нагревательные маты.

  • Греющий кабель. Укладывается в цементно-песчаную стяжку. Требуемая толщина раствора должна быть около 5 см. Сам кабель, как правило, имеет диаметр от 5 до 8 мм и состоит из одной или двух жил, проводящих ток. Безопасность нагревающих элементов обеспечивает изоляция: внутренняя и наружная. Греющий кабель является универсальным вариантом и рекомендован к установке под плитку, натуральный камень, керамогранит, линолеум, паркет, ковролин и прочие напольные покрытия.
  • Нагревательные маты. Представляют собой тонкий кабель диаметром 2,5-4 мм, который закреплен на основании из сетки с определенным шагом. Нагревательный мат укладывается в тонкую стяжку до 10 мм или в слой клея, предназначенный для установки плитки. Удобство такой разновидности теплого пола в том, что итоговая высота покрытия не увеличивается, а нагревательный элемент на сетчатом основании легко укладывается.

Инфракрасные модели

Инфракрасный пол — это инновационное решение, позволяющее отапливать помещение путем передачи тепла не в воздушное пространство, а непосредственно предметам, находящимся в комнате, в том числе и напольном покрытию.

Инфракрасные модели теплых полов представляют собой тонкий коврик, на котором закреплены ик-элементы. Сегодня это один из самых безопасных и экологичных методов обогрева. К тому же не требующий сложных методов установки.

Для установки достаточно уложить инфракрасную пленку на заранее подготовленную отражающую поверхность, а сверху установить выбранное напольное покрытие. Благодаря отсутствию необходимости использовать цементные стяжки или клеевые растворы, с помощью инфракрасных полов можно утеплять стены и потолки.

Такой вариант отлично подойдет для утепления дощатого пола перед покрытием его ковролином или линолеумом.

Если сравнивать эти три вида теплых полов, то все они эффективны и безопасны, и каждый имеет свои плюсы и минусы. Однако, кабельные системы уступают в удобстве установки. Греющий кабель требует зигзагообразной укладки и крепления к полу металлическими скобами, в то время как другие модели достаточно раскатать на месте монтажа.

По экономическим соображения, греющий кабель обойдется дешевле нагревательных матов или ик-пленки. А инфракрасный пол потребляет в среднем почти в два раза больше энергии, чем его кабельные собратья. Поэтому если пол приобретается как основной источник тепла, то лучше отдать предпочтение конвекционным моделям.

Что такое нагревательный мат?

Нагревательные маты задуманы для того, чтобы прогревать не надолго прогревать пол. Они используются тогда, когда отсутствует возможность или желание делать стяжку для теплого пола и, тем самым, увеличивать толщину пола. Маты же укладываются в слой плиточного клея во время укладки плитки. В таком случае они помещаются в 2-3 мм слой клея. Процесс регулирования температуры происходит при помощи терморегулятора, который связан с температурным датчиком, встроенным в полу.

Устройство нагревательных матов

Конструктивно нагревательные маты представляют собой греющие кабели небольшого диаметра (2,5-4,5 мм), уложенные волной на стекловолоконной сетке с фиксированным шагом. Ширина шага обычно составляет 50 сантиметров. Непосредственно кабели могут быть как одножильными, так и двухжильными. Естественно они обладают повышенной изоляцией для обеспечения электробезопасности. Снизу греющие кабели имеют защитный отражающий экран. Подключаются они к бытовой сети 220 В с помощью обычного провода. Соединение нагревающих кабелей и обычного провода происходит через соединительную муфту, которая также имеет защитную оболочку.

Преимущества и недостатки нагревательных матов

Сразу скажем, что про достоинства и недостатки этой системы нельзя сказать что-либо однозначно, так как все достаточно относительно. По сути, у них отсутствуют недостатки, но имеются свои особенности. Для примера приведем следующий момент. Двухжильные нагревательные маты обладают одним холодным концом (для включения в сеть). Поэтому процесс монтажа будет немного проще, т.к. вам не потребуется протягивать вторую сторону мата к точке крепления терморегулятора (в принципе в начало). У одножильных имеется 2 провода для подключения и поэтому вам придется один из проводов возвращать в начало укладки. С первого взгляда может показаться, что второй вариант более проблематичен, однако это не совсем так.

Использование 1-жильных нагревательных матов ведет к получению определенных выгод по сравнению с их 2-жильными аналогами. Преимуществами будет следующее:

1. Одножильные системы будут дешевле 2-жильных;2. 1-жильные тоньше своих аналогов;3. 1-жильные обладают повышенной мощностью и из-за этого скорость нагревания будет выше.

Если посмотреть на уровень электромагнитного излучения, то у нагревательных матов он существенно ниже, чем у обыкновенной проводки и в связи с этим без опаски могут использоваться домах.

Как выбирать нагревательные маты

Процесс выбора нагревательного мата происходит из расчета обогреваемой площади. То есть вам нужно рассчитать в вашем помещении площадь, которая будет обогреваться и после этого подбирать мат необходимого размера. Особенностью выбора нагревательных матов будет то, что нельзя уменьшать их размер. Снижать длину можно только проводов для подключения к сети. Именно поэтому вам потребуется покупать материал, который наиболее близок размером к вашей обогреваемой площади.

К примеру, вам необходимо обогревать площадь 9,3-9,7 м². Ближайшие размеры матов составляют 9 и 10 м². Поэтому вам придется покупать размер 9 м².

Укладка и монтаж профильных матов с бобышками

Рассмотрим, как происходит монтаж пирога теплого пола с использованием пенополистирольных матов с бобышками.

Шаг 1. Первым делом нужно произвести подготовку обустраиваемой поверхности

Так, в комнате, где будет монтироваться теплый пол, важно выровнять основание настолько, чтобы перепады высот на расстоянии 1-2 м были совсем незначительными. Также рекомендуется предварительно произвести гидроизоляционные мероприятия – например, нанести специальную мастику

Основание нужно подготовить

Шаг 2. Далее укладывают слой плотного теплоизоляционного материала – это может быть пенопласт, пенполистирол. Укладка производится без склеивания стыков – просто листы укладываются плотно и без щелей.

Укладка теплоизоляционного материала

Стыки не склеиваются

Шаг 3. При необходимости материал можно резать обычным острым ножом. Это может понадобиться, если, например, в последнем ряду утеплителя цельные плиты не вмещаются в оставшееся пространство из-за своих размеров.

Резка плит

Шаг 4. Далее к стене по ее периметру нужно прикрепить демпферную ленту. Она необходима для того, чтобы избежать деформации стяжки в будущем. Демпферную ленту можно купить готовую, а можно нарезать из пористого материала. Зафиксировать ее в данном случае проще всего при помощи саморезов.

Крепление демпферной ленты

Дополнительные функции демпферной ленты

Шаг 5. Затем начинается укладка матов с бобышками. Они имеют специальные замки для стыковки отдельных листов между собой. Листы укладываются так, чтобы ряды в них совпадали друг с другом.

Укладка матов с бобышками

Процесс укладки матов

Шаг 6. У каждого листа, который будет идти вдоль стены, замок со стороны стены нужно срезать. Обрезать его можно также при помощи острого ножа.

Срезается замок

Шаг 7. При необходимости маты тоже можно подрезать под необходимый размер, например, для укладки в последнем ряду. Лежать они должны плотным сплошным слоем.

Подрезка матов

Шаг 8. Затем требуется просверлить в стенах отверстия, через которые будут заводиться в помещение трубы для теплого пола. Отверстия должны быть сделаны определенного диаметра – под диаметр трубы. И изготавливаются они сразу над уровнем матов.

Далее сверлятся отверстия

Шаг 9. Трубу теплого пола нужно протолкнуть в отверстие в стене со стороны комнаты, в которой ведется подготовка к обустройству теплого пола. Далее ее нужно будет подключить к коллектору, когда сам контур будет уже проложен.

Труба проталкивается в отверстие

Шаг 10. После этого можно формировать тепловой контур. Укладка труб производится между бобышками, в данном случае – с шагом 20 см между отдельными рядами. Требуется сформировать укладку по типу «улитка».

Укладка труб

Формирование теплового контура

Шаг 11. Когда будет уложен первый ряд, требуется начать укладывать второй, который формируется из той же трубы. В центре комнаты ее нужно начать укладывать как бы в обратную сторону – вода будет циркулировать по контуру и возвращаться в котельную для следующего нагрева.

Укладка второго ряда

Шаг 12. В целом, должна в итоге получиться вот такая картина. Второй конец трубы также следует протолкнуть через отверстие в стене в котельную, предварительно измерив количество трубы – ее должно быть столько, чтобы в котельной получилось подключить трубу к коллектору.

В итоге должно получиться следующее

Шаг 13. После этого требуется подать воду и проверить систему на работоспособность. Если нигде не были отмечены неполадки, то можно делать цементную стяжку. Стяжка делается по уровню – в результате должно получиться горизонтально ровное основание. Кстати, заливать стяжку нужно только при заполненных водой трубах. В противном случае они могут быть деформированы.

Устройство цементной стяжки

Основание должно получиться ровным

Шаг 14. После того как стяжка была изготовлена, ее требуется просушить в течение 28 дней. После этого можно производить дальнейшие работы по обустройству дома. Но на этапе, когда стяжка немного подсохнет, ее можно затереть при помощи специальной шлифовальной машины. Эта процедура позволит сделать основание максимально ровным и аккуратным.

Затирка цементной стяжки

Монтаж нагревательных матов

Укладка должна проводиться с максимальной аккуратностью, так как возможны механические повреждения греющих кабелей. В работе не стоит применять режущие или острые предметы. К тому же желательно, чтобы вы были в мягкой обуви, это, опять же, для исключения повреждений кабеля. Необходимо стараться не наступать на них, ну, а если приходится, то смотрите, чтобы не было какого-либо мусора. По завершению укладки плитки тоже не стоит терять бдительность, т.к. при зачистке швов тоже можно нанести повреждение.Нагревательные маты могут быть смонтированы на следующие покрытия в следующих последовательностях.

Бетонные основания:

1. Бетонное основание;2. Теплоизоляционный слой;3. Выравнивающая стяжка;4. Амортизирующий материал, который работать при температурных расширениях;5. Нагревающая система;6. Слой плиточного клея;7. Плитка.

Деревянное основание:

1. Основание из древесины;2. Теплоизоляция (ЭПП или пенопласт);3. Нагревающая система;4. Выравнивающий слой (ДСП, стекловолоконные плиты);5. Чистовое покрытие.

Последовательность действий

Процесс монтажа нагревательных матов происходит в следующей последовательности

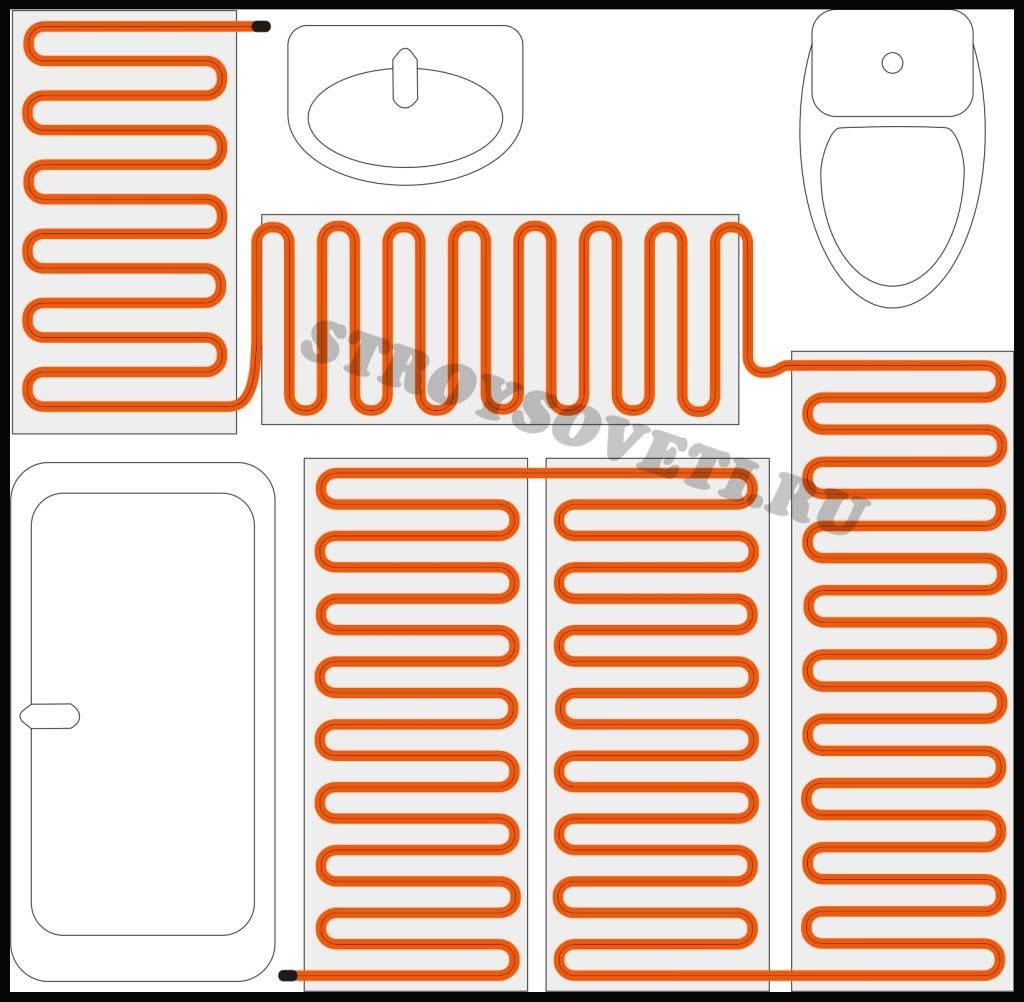

1. Подготовка плана работы и схемы монтажа;2. Крепление установочных коробок и трубки для датчика температуры в соответствии со схемой;3. Подготовка основания пола – если необходимо, то выравнивание или удаление трещин;4. Проверка электросопротивления матов;5. Раскройка материала;6. Укладка и фиксация матов;7. Проверка электросопротивления. На этом этапе допускается включение системы на непродолжительное время;8. Укладка плитки;9. Проверка электросопротивления.10. Монтаж регулятора температуры.

Обращаем внимание! Запускать систему в работу запрещается до момента окончательного застывания плиточного клея.

Подготовка к укладке

До того, как приступить к работе, вам необходимо проверить поверхность основания. Если имеются различные трещины, то их нужно заделать. Поверхность пола не должна содержать мусора, грязи или пыли. Если работа ведется на деревянном основании (плиты), то все элементы должны быть жестко закреплены.

Как уже говорилось выше, до начала работ вам нужно подготовить монтажную схему. Она должна содержать площадь обогрева, схему укладки матов, точки установки датчика и регулятора температуры. К тому же нужно заблаговременно подготовить и подвести линию питания к точке монтажа регулятора температуры.

Также до укладки нагревательных матов в полу требуется сделать бороздку для укладки трубки температурного датчика. Трубку следует крепить к канавке на расстоянии равноудаленном от нагревающих кабелей и должна быть установлена на уровне верхнего конца мата. С одной стороны трубку нужно чем-то закрыть во избежание попадания в нее клея для плитки. Для этого используйте изоленту или скотч.

Способы укладки

Укладываться нагревательные маты могут двумя основными способами. Ниже поговорим о них подробнее.

1 способ – нагревательные кабели направлены вверх.

Этот способ самый популярный. В принципе этот способ является логически верным, но и второй способ имеет место быть. Его суть в следующем. Нагревательный мат на поверхность укладывается сеткой вниз, а греющие кабели остаются наверху. Далее с помощью клея он фиксируется к полу. После закрепления поверх наносится клей для плитки и укладывается непосредственно плитка. Когда наносится клей, нужно наблюдать за тем, чтобы не появлялись пустоты. Они способны вызвать перегрев и перегорание кабеля.

2 способ – нагревательные кабели направлены вниз.

Его технология следующая. Нагревательные маты раскраиваются и укладываются греющими кабелями вниз. Необходимо раскроить сетку, но нужно быть внимательным, чтобы не порезать сами кабели. После подобной выкройки следует мат вновь смотать в рулон, а после этого уже наносить первый слой клея (до 3 мм). Затем вы раскатываете нагревательный мат по нанесенному плиточному клею и немного вдавливаете кабели вниз. При этой процедуре нужно наблюдать за тем, чтобы между нагревающими кабелями было расстояние не меньше, чем 5 сантиметров. Далее наносится уже второй слой клея, на который будет укладываться плитка.

Видео — Электрический теплый пол под плитку

Оптимальным решением для всех напольных покрытий в квартире станет монтаж ИК-системы подогрева пола или же тепловых матов. Кабельные варианты лучше оставить для дом частного типа. Если же говорить о производителях, то почти каждая фирма выпускает какой-то определенный вид системы нагрева, впрочем, не исключены варианты, когда у одной компании в ассортименте можно отыскать самые разные варианты подогрева основания. Решать, какую систему монтировать, предстоит самому собственнику дома или жильцу комнаты в любом случае. К рекомендациям в этой статье стоит прислушаться, но использовать их как истину в последней инстанции не стоит. Информация представлена для общего ознакомления.

Материал с фольгированным покрытием

Маты данного типа изготовляют из пенофола, который представляет собой вспененный полиэтилен. С одной стороны они имеют фольгированное покрытие, которое эффективно отражает все тепловое излучение от труб с циркулирующим теплоносителем. Чтобы материал работал, его нужно укладывать глянцевой стороной кверху.

Несмотря на свою популярность, панели с фольгированным покрытием имеют много недостатков:

Фольгированный подклад – инновационная ткань с антибактериальным покрытием и ионами серебра

  • их рекомендуют использовать для обустройства теплого пола, который используется в качестве дополнительного отопления;
  • при применении материала из пенофола не наблюдается никакой эффективности, если они устанавливаются в помещении на первом этаже или над подвалом;
  • для закрепления трубопроводов необходимо использовать дополнительные элементы – клипсы, скобы, хомуты, металлические сетки и другие.

Техника безопасности при укладке теплых полов из термоматов

Чтобы избежать несчастных случаев и выхода из строя электронагревательной системы как при ее монтаже, так и в процессе эксплуатации, важно соблюдать ряд требований ТБ:

  • не укорачивать кабели самостоятельно;
  • не меня монтажные провода, нарушая муфтовые соединения;
  • не касаться терморегулятора, пытаясь изменить его конструкцию;
  • не устанавливать и не ремонтировать терморегулятор под напряжением.

Система напольного обогрева может быть организована при помощи тонких нагревательных матов. Основой изделия является несущая сетка, на которой зафиксирован электрический кабель. Максимально эффективного монтажа можно достичь, используя в качестве финишного покрытия различные разновидности плиточных материалов.

Нюансы укладки матов для тёплого водяного пола

Чтобы при монтаже тёплого пола не возникло нюансов, маты следует укладывать с соблюдением определённых правил. Последовательность действий напрямую зависит от вида используемого утеплителя. В самом общем случае работы выполняются в такой последовательности:

  • укладка гидроизоляционной плёнки на основание пола. По периметру комнату плёнку следует закрепить демпферной лентой;
  • монтаж согласно инструкции производителя. Должен получиться герметичный слой. Стыки фольгированных изделий следует проклеить лентой.

ФОТО: housetronic.ruНеправильный монтаж чреват негативными последствиями

Предлагаем посмотреть видео, в котором рассказывается об особенностях укладки матов для водяного тёплого пола с бобышками:

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Требования к плитам для устройства подложки под напольное отопление

При выборе панелей для устройства подложки под теплый водяной пол необходимо отдавать предпочтение следующим материалам:

  • с плотностью 35 кг/куб. м и больше. Такие панели не должны деформироваться вследствие значительной нагрузки от трубопроводов, которые заполнены теплоносителем;

  • с дополнительным гидроизоляционным слоем. Он предупредит намокание основного теплоизолирующего материала, продлит его срок службы и повысит эффективность;
  • с высокой прочностью, стойкостью и долговечностью. Монтажные плиты для теплого пола должны эффективно работать в условиях агрессивной среды, которая образуется от негативного воздействия компонентов стяжки;
  • с теплопроводностью не больше 0,05 Вт/м·К.

Состав системы электроподогрева пола

Любая система электрического подогрева пола состоит из трех составляющих:

  • греющего элемента (в нашем случае электрического мата);
  • терморегулятора;
  • датчика температуры пола.

В принципе, маты или кабели напрямую можно подключить в сеть. И работать они будут, но скоро перегорят. Они боятся перегрева, потому в отсутствии регулирующего устройства быстро ломаются. Причем температуру будут выдавать во время работы все время максимальную: около 50оС. Не думаю, что пол с такой температурой будет ощущаться как комфортный. В общем, и терморегулятор, и датчик нужны.

Как выглядит система теплых полов с кабельными матами

На терморегуляторе выставляется желаемая температура пола. Она не может быть выше 30оС (согласно СНиП). Исходя из заданной температуры и текущих показателей, которые передаются датчиком, терморегулятор включает/выключает систему. Так что если ваши электрические полы включены круглосуточно, это не значит, что работают они 24 часа. При достаточно хорошей теплоизоляции включенными они будут 6-8 часов в зависимости от температуры на улице или в комнате.

Так как для поддержания заданной температуры важны показания датчика, то и устанавливать его нужно правильно. В видео, которое есть ниже, датчик устанавливают в гофрированной трубке. Этот вариант хоть и требует штробления, является самым разумным. Во-первых, при выходе датчика из строя его легко заменить: открутили панель терморегулятора (датчик подключен к его клеммам), открутили соответствующие провода и вынули. На его место завели другой, рабочий. И пол ломать не нужно. Во-вторых, находясь в гофре, датчик изолирован от стяжки и она на его показания не влияет и температура отслеживается точнее.

Монтаж матов теплого пола с двужильным кабелем

Вообще, объективности ради, стоит сказать, что, как и любая другая по-настоящему качественная ремонтная или отделочная операция, монтаж теплых полов из одножильных или двужильных термоматов требует определенных (специальных) знаний, а также профессиональных навыков.

Но терпение и аккуратность, а также наличие достаточного количества свободного времени могут помочь и непрофессионалу осуществить монтаж теплого пола электрического своими руками.

С двужильными матами монтаж осуществляется чуть проще, чем монтаж одножильных, но зато чуть сложнее подготовительные операции. Ведь термоматы с кабелем в две жилы могут быть уложены практически на любую поверхность, а ее необходимо будет (как минимум):

  • очистить от грязи и пылевого слоя;
  • выровнять (и заделать все трещинки, выбоинки и т.д.);
  • и загрунтовать.

Существует два профессиональных способа укладывания нагревательных матов:

  1. Кабелем вверх и сеткой вниз. Это способ считается самым распространенным и осуществляется следующим образом:
  2. мат раскраивается;
  3. укладывается на подготовленную поверхность кабелем вверх;
  4. клеем точечно крепится к этой поверхности;
  5. и на закрепленный мат наносится тонким непрерывным слоем плиточный клей;
  6. на просохший клеевой слой укладывается плитка.

При таком монтаже важно избежать пустот и воздушных прослоек, чтобы при эксплуатации не допустить тотального перегрева и перегорания кабеля. Подробная инструкция по монтажу теплого пола из термоматов представлена в видео-обзоре:

Кабелем нагрева вниз. Суть способа проста:

мат выкраивается по монтажному плану и сворачивается в рулон;
на пол наносится клеевой состав слоем в 2-3 мм;
матовый рулон разворачивается кабелем вниз — настилом прямо по клею;
а затем вдавливается (слегка) в клеевой слой;
поверху зубчатым шпателем наносится второй слой клея (5-6 мм);
конструкция просушивается;
и затем по ней кладется кафель.

Подробная инструкция по монтажу теплого пола из термоматов представлена в видео-обзоре:

Фирма Devi

Нагревательный мат Devi относится к группе высококачественных систем обогрева полов. На рынках и в строительных магазинах можно увидеть устройства данной фирмы мощностью 137 Вт и 150 Вт на метр квадратный. Основным предназначением таких матов является укладка под керамическую плитку. При помощи данных устройств можно обогреть от 0,5 до 12 квадратных метров пола. Средняя рыночная стоимость подобной системы – 6000-12000 рублей (в зависимости от размера мата).

Для эксплуатации в паре с ламинированными панелями данный производитель предлагает отдельную серию систем – Devidry. Она представлена в виде небольших ковриков размером от 1 до 5 квадратных метров. Специальная структура мата позволяет производить укладку ламината без подложки, за счет чего покрытие лучше прогревается. Установка такого обогрева (среднего размера) обойдется покупателю порядка 10000 рублей.

Монтаж труб на бетонный пол

Если Вы решили сделать водяной теплый пол под ламинат сами, то должны знать порядок действий. Ламинат можно класть как на бетонную поверхность, так и на деревянную. Разберем технологию укладки труб водяного теплого пола на бетонную основу.

  1. Работу следует выполнять до того, как установите двери и закончите штукатурить стены.
  2. Нужно убедиться, позволяет ли высота дверей в жилом помещении установить теплый пол, так как его высота минимум 14 см (высота дверного проема приблизительно 220 см). Не помешает и подсчитать при помощи калькулятора в интернете теплопотерю дома – они не должны быть выше 100 Вт /м2.
  3. Необходимо в стене проделать нишу и установить коллекторный шкаф выше пола, там, где нет проводов. Если будет автоматика, то нужно сделать выемки для электропроводки и подвести магистральный трубопровод подачей обратки. Можно использовать более легкий вариант: установить на стену, ближе к центру дома, коллекторный шкаф и подвести к нему трубы. Если есть проект, то действуйте согласно ему.
  4. Подготовьте черновую поверхность во избежание воздушных карманов и пробок: уберите мусор, замажьте трещины, выровняйте пол, убрав перепады (норма – 5 мм). Если это не сделать, то возрастет гидравлическое сопротивление в конкуре.
  5. Гидроизоляционная полиэтиленовая пленка, положенная на поверхность, хорошо защищает от увлажнения.
  6. По периметру стен на уровне пола установите демпферную ленту шириной от 6 до 12 мм. Эта полиэтиленовая лента помогает компенсировать расширение стяжки от тепла.
  7. Уложите утеплитель (пенополистирол, его плотность – 30 и более кг на кубический метр площади поверхности) толщиной от 5 до 10 см.
  8. Положите на пол сетку мак, полистирол или специальную ленту.
  9. Укладывайте трубы без стыков в диаметре от 16 до 20 мм «змейкой» в узких проходах, «улиткой» — в прямоугольных комнатах. Способ «улитка» имеет ряд преимуществ: меньше трубу нужно гнуть, на 90 градусов, гидравлических потерь почти нет, тепло равномерно распределяется. «Змейку» нужно начинать укладывать от холодной стены к теплой, шаги 100-300 мм. Трубы кладут в 150 мм и более от стен. Если труба диаметром 16 мм, то длина петли – до 100 м, если 20 мм, то 120 м. При укладке «улиткой» зрительно разделите поверхность на основную и краевую зону. Шаг по краям пола будет чаще (10 см), так как там могут быть холодные стены, в остальной части – шаг 20 см. Если помещение большое, то используйте 2 петли труб.
  10. В коллекторный шкаф установите коллекторный блок и узел смешения теплого пола. Подключайте к выходам коллектора трубу евро конусами, не путая подачу с обраткой.
  11. Сфотографируйте поверхность пола с уложенными трубами, чтобы стяжками их потом не нарушить.
  12. Опрессовку системы делаем в таком порядке: сначала перекроем шаровые краны перед смесительным узлом, затем насосом устанавливаем давление, достаточно 6 атмосфер, и проверяем, все ли исправно работает.
  13. Цементная стяжка (цементно-песчаный раствор или полусухая смесь) заливается под давлением в 6 бар. Она должна быть не выше 4,5 см от верха трубы. Через 3 дня устанавливается рабочее значение давления, и только через 20-28 дней подаем тепло в трубы.
  14. После того, как стяжка застынет, настраиваем расходомеры (температура должна быть одинаковой на всех трубах обратки) и устанавливаем необходимые параметры на насосно-смесительном узле.
  15. Если есть автоматика, то устанавливаем приводы, термостат и контроллеры.
  16. На залитый водяной теплый пол укладываем подложку и ламинат.
