Котел твердотопливный Logano — надежное и экономичное оборудование

Обзор моделей

Настенные одноконтурные

Потребитель выбирает из трех серий Logamax:

•             U 052. Плюс этой серии – экономичны, расходуют топливо экономно. Есть мембранная емкость 8 л. 24 и 28 кВт.

•             U 054. Есть модулируемая горелка. Также есть бак аналогичного объема.

•             U0 72. Мало весит, скромные размеры. Модуляция мощности от 9 до 24 кВт.

Все одноконтурные версии можно доукомплектовать БКН. Для примера – технические характеристики Logamax U052-24:

•             КПД – 91,4%

•             24 000 Вт.

•             Вес – 40 кг.

•             Габариты (ВхШхГ) — 735x400x360 мм

•             Площадь обогрева – 180 м².

Настенные двухконтурные

Параллельно нагревают теплоноситель и воду. Летом служит только на подогрев воды. В линейке несколько серий Logamax:

  • U0 32K/U0 34K – рассчитаны на площадь до 240 м². расширительная емкость 6 л. Есть циркуляционный насос.
  • U0 42K/U0 44K. Производительность больше, чем у выше описанной серии. Емкость расширительная 8 л.
  • U0 52K/U0 54K – есть варианты с открытой и закрытой топкой. Имеется LCD –дисплей.
  • U0 72K – только закрытая топка. От 5 400 до 28 000 Вт.

Характеристики U044-24K:

  • Габариты -740x400x360 мм.
  • Весит 38 кг. КПД – 92%.
  • Производительность -11,4 л/мин.

U072-12K – на 12 кВт. Отапливает площадь 96 м².  U072-18 – версия на 18 кВт обогреет 144 м². Ее вес – 32 кг.

Конденсационные

Logamax plus – инновационное решение в вопросе отопления. КПД более 100%. Характеристики настенного аппарата GB072-24:

  • 102,2% КПД.
  • Один контур.
  • 45 кг.
  • Теплопроизводительность 23 800 Вт.
  • Расход газа – 3,18 куб. м/час.

В модели Logamax plus GB172-30iK (на 30 кВт) предусмотрено управление через интернет.

Напольные  одноконтурные

Logano G124 WS 32. Напольное исполнение. Модели Логано – самые востребованные среди напольных аппаратов. Их подключают к обычному дымоходу. Теплообменник – чугунный. Возможно подсоединение БКН из линии Logalux L (135, 160, 200 л). Технические  характеристики Logano G124 32:

  • Диапазон мощностей 20-32 кВт.
  • Теплопроизводительность – 30 600 Вт.
  • КПД – 92%.
  • Вес – 151 кг.
  • В/Ш/Г — 1095/600/788 мм.

Есть варианты большей мощности, например  G234 WS-44/50 – на 44 кВт и на 50 кВт. Большим спросом пользуется модель Logano G124-20 WS RU – это премиум-класс. Его мощность достигает 35 кВт. Преимущество – чугунный теплообменник. Он  не боится коррозии, поэтому долговечен. Модель Logano G124 28  способна отопить 280 м² и весит 151 кг. А G234 60 рассчитана на 450 м², вес его – 310 кг.

Назначение и сферы применения

Применяется для подачи горячей воды и отопления зданий, загородных домов, квартир, а также дач. Оно популярно в регионах с низким уровнем газификации или нестабильным электроснабжением.

Составные элементы конструкции

Традиционной схемой построения котла стала конструкция из нескольких функциональных модулей в едином корпусе.

1. Теплообменник – устройство трансляции теплоносителю теплоэнергии, вырабатываемой при горении. Может быть из чугуна или стали. Срок службы до 20 лет.

2. Топка с дверцей – камера, где размещается загрузка, и происходит сжигание.

3. Колосниковая решётка – устройство подачи воздуха, равномерного распределения материалов, отсева отходов в зольник. Изготавливается из серого чугуна.

4. Люк – очистка верхних каналов.

5. Терморегулятор – поддержание установленного температурного уровня:

    • механический – регулирование тяги;
    • автоматический (микропроцессорный контроллер).

6. Дополнительные устройства – для безопасности и комфорта:

    • горелка розжига;
    • регулятор тяги;
    • термостатический клапан.

Лучшие классические твердотопливные котлы

Классический твердотопливный чугунный котел пришел на смену печи. Оборудование отличается простой конструкцией, работает на принципе прямого горения – снизу вверх. Технику выпускают разные производители: от кустарных предприятий до лидеров отрасли

Проанализировав 9 марок, предлагаем обратить внимание на 4 котла с оригинальной конструкцией, высоким уровнем безопасности и хорошей теплоизоляцией, которая делает работу экономичнее

Лемакс Форвард-12,5

Классический одноконтурный котел с КПД 75%. Мощность в 13 кВт позволяет поддерживать комфорт в небольшом доме площадью 120-130 кв.м. В качестве горючего можно использовать дрова, каменный уголь, антрацит. Верхняя загрузка позволила сделать конструкцию максимально компактной. Корпус усилен швеллером, а в качестве основного материала используется сталь толщиной 4 мм. Для защиты от коррозии металл обработан ингибиторами и термостойким декоративным покрытием.

Колосники изготовлены из серого чугуна, особенностью которого является высокая устойчивость к термическому воздействию. Для контроля над температурой в лицевую панель вмонтирован термометр. Управлять работой оборудования можно с помощью механического регулятора.

Достоинства:

  • Максимальная продолжительность работы на одной загрузке 12 часов;
  • Усиленный теплообменник;
  • Энергонезависимость обеспечивает полную автономность;
  • Простая система подключения к бойлеру косвенного нагрева;
  • Низкая цена.

Недостатки:

Небольшой размер топливной камеры.

Котел можно переоборудовать под использование магистрального газа. Для этого достаточно установить газовую горелку. Эта особенность конструкции делает модель оптимальным выбором для новостроек.

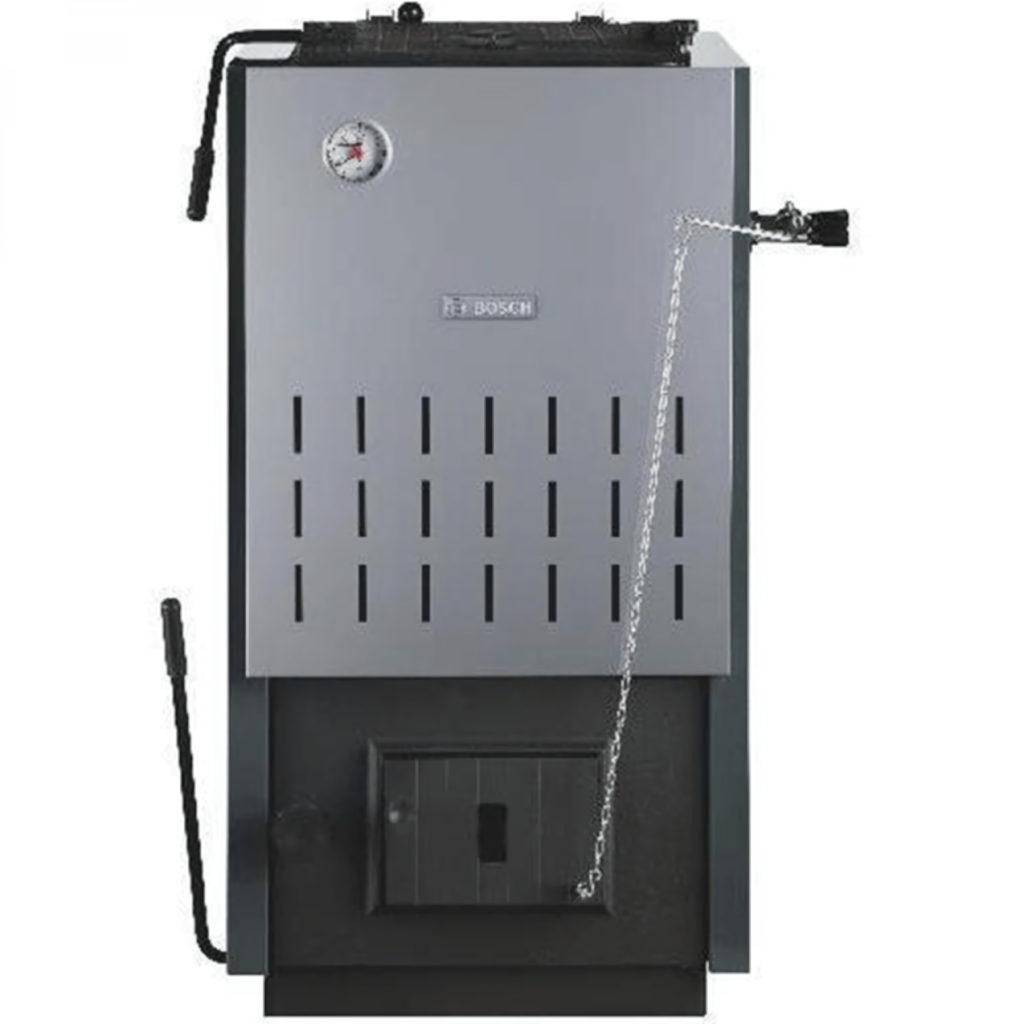

Bosch Solid 2000 B SFU 12

Одноконтурный котел с высоким КПД, который достигает 84%. В качестве горючего можно применять дрова, уголь, кокс, древесные или угольные брикеты. Расход топлива 5,3 кг/час. Первичный теплообменник изготовлен из жаропрочной стали. Возможна установка оборудования для механической регулировки подачи воздуха. Дверца зольника укомплектована регулируемым дросселем, что упрощает подачу первичного воздуха.

Рекомендуемая температура теплоносителя 65-95 градусов. Для контроля над основными рабочими параметрами установлен термометр и манометр. Рекомендуемое давление воды в отопительном контуре 2 атмосферы.

Достоинства:

  • Простое обслуживание;
  • Вертикальная загрузка;
  • Энергонезависимость;
  • Эффективность теплоизоляции;
  • Усовершенствованная конструкция камеры сгорания.

Недостатки:

Завышенная цена.

Эван Warmos TT-18

Одноконтурный отопительный котел мощностью от 6 до 18 кВт. Конструкция колосниковой системы делает оборудование неприхотливым к используемому топливу. В камере можно сжигать дрова и отходы лесопереработки с влажностью до 70%. Вместительная камера позволяет использовать поленья длиной до 55 см. Максимальное время горения на одной загрузке – до 15 часов при использовании качественного угля.

Защитный экран делает обслуживание безопасным. Для контроля над основными рабочими параметрами установлен комбинированный термоманометр. Предусмотрена установка регулятора тяги, который варьирует мощность в диапазоне от 30 до 100%. В качестве резервного источника тепла в котел вмонтирован электрический нагреватель с термоограничителем и термостатом.

Достоинства:

  • Комбинированная теплоизоляция экономит тепло и защищает от ожогов;
  • Система подачи нагретого воздуха в зону сгорания увеличивает длительность горения;
  • Усиленная конструкция;
  • Камера сгорания изготовлена из жаропрочной стали;
  • Простой монтаж.

Недостатки:

Засоряется система дожига пиролизных газов.

Protherm Бобер 20 DLO

Одноконтурная напольная модель, рассчитанная на отопление дома площадью 160-180 кв.м. КПД – 70,8% при работе на угле. По этому показателю может конкурировать с пиролизными и газовыми котлами. В качестве топлива используется уголь или дрова. Температура теплоносителя варьируется в диапазоне от 30 до 85 градусов. Двухпроходной чугунный теплообменник обеспечивает высокую площадь нагрева и максимальную теплоотдачу.

Система контроля состоит из регулятора тяги и термостатического регулятора, работа которых не требует подачи электричества. Встроенные термометр и манометр позволяют контролировать основные рабочие параметры. Максимально допустимое давление в системе – 4 атмосферы. Это позволяет отапливать здание большой площади.

Достоинства:

  • Безупречное качество сборки;
  • Быстро нагревает теплоноситель до заданной температуры;
  • Объемная камера сгорания;
  • Увеличенный интервал между чистками;
  • Простое обслуживание.

Недостатки:

  • Высокая цена;
  • Дорогие запасные части.

Газовые котлы фирмы Buderus

Немецкая фирма Buderus скоро отметит свое 300-летие, являясь одним из старейших производителей теплотехнического и климатического оборудования в Европе.

Компания обладает множеством ноу-хау, технологических разработок и запатентованных технических устройств. С недавнего времени фирма входит в единый холдинг со всемирно известной компанией Bosh, что значительно усилило ее позиции и расширило возможности.

Основным фактором, ограничивающим спрос на европейское оборудование среди пользователей нашей страны, является высокая цена. Эту проблему удалось частично решить после запуска в г. Энгельс завода, производящего сборку котлов из фирменных комплектующих и деталей.

Стоимость и время доставки оборудования значительно уменьшились, а качество котлов осталось на прежнем уровне, что существенно изменило возможности реализации продукции Buderus. Российская сборка позволила максимально адаптировать котлы к местным технологическим и климатическим условиям.

Пользователи получили возможность покупать высококачественное оборудование по приемлемым ценам, с двухлетним техническим и консультационным сопровождением и поддержкой.

Эксплуатация и настройка

Первичная настройка котла производится на заводе, при монтаже вносятся некоторые коррективы в отношении пределов температуры и параметров давления воды и теплоносителя.

От пользователя больше никаких действий не требуется, кроме текущей регулировки температуры по желанию. Эксплуатация котла проста и не требует никаких специальных мероприятий.

Раз в год надо вызывать мастера для производства техобслуживания, при появлении неполадок также следует немедленно обратиться в мастерскую.

Монтаж, установка параметров и ремонт должны выполнять только специалисты из сервисных центров, иначе гарантийнвый договор будет считаться нарушенным.

Как устроены твердотопливные котлы Будерос

Котел Будерос состоит из:

  1. Основных частей:

    • Топки, в которой происходит процесс горения;
    • Зольника, где собираются остатки продуктов горения;
    • Бака для нагрева воды;
    • Корпуса из металла.
  2. Дополнительных, в зависимости от комплектации:

    • Вентилятора;
    • Насоса;
    • Аппарата автоматической загрузки сырья.

Особенное строение имеет пиролизный котел. В топку нагружаются дрова или уголь, воздух поступает не снизу, а сверху, поэтому горит только верхний слой, потом следующие слои. Это позволяет длительно работать котлу. При сгорании сырья образуется горючий газ. В обычных котлах он улетучивается, но в пиролизных улавливается и сжигается, что повышает КПД системы.

Обзор популярных моделей котлов Buderus

Газовые конденсационные настенные котлы Buderus

МодельМощность, кВтСфера примененияДополнительные функции
Logamax plus GB072 (одноконтурные и двухконтурные)14 и 24
  • встроенный 3-скоростной насос;
  • индикатор ошибок и неисправностей;
  • наличие датчика температуры обратной линии;
  • подключение к коаксиальному дымоходу 85/125 мм;
  • встроенный расширительный бак на 12л;
  • узел отвода конденсата;
  • предохранительный клапан;
  • защита от замерзания;
  • возможность работы на сжиженном газу;
  • удобное автоматическое управление.
Logamax plus GB112 (одноконтурные и двухконтурные)от 29 до 60
  • для отопления частных домов, многосемейных коттеджей;
  • домов рядовой застройки;
  • промышленных предприятий
  • 3 типовых размера по мощности;
  • плавное изменение мощности;
  • КПД до 109%;
  • встроенный теплообменник;
  • возможность установки индивидуальных гидравлических схем;
  • насос с плавным регулированием потребления электрической мощности;
  • низкий уровень шума.
Logamax plus GB16265, 80, 100
  • для отопления многосемейных коттеджей;
  • промышленных объектов;
  • коммунальных объектов
  • 3 типовых размера по мощности;
  • КПД до 110%;
  • горелка с модулированным регулированием горения;
  • возможность эксплуатации без поддержки минимально необходимого объемного потока;
  • встроенный циркуляционный насос с регулируемой производительностью.

Газовые конденсационные напольные котлы Logano (50 — 19200 кВт)

МодельМощность, кВтДополнительные функции
Logano plus GB312)90, 120, 160, 200, 240, 280
  • Компактность котла;
  • КПД до 108%;
  • модулированная газовая горелка при модулированной работе;
  • шесть типоразмеров разных по мощности;
  • отсутствие необходимости в циркуляции воды;
  • низкие выбросы вредных веществ;
  • удобное автоматическое управление.
Logano plus SB745800, 1000, 1200
  • КПД до 109%;
  • Компактная конструкция;
  • возможность комбинирования различных баков — водонагревателей;
  • наличие звукопоглащающей подставки под типоразмер 1200;
  • пониженный уровень выброса вредных веществ.

Газовые настенные котлы (7,8−28 кВт)

МодельМощность, кВтСфера примененияДополнительные функции
Logamax U07218 и 24
  • для отопления частных домов;
  • квартир
  • бесперебойная работа при перепадах давления воды и газа;
  • компактность;
  • соединения для подводки труб расположены вертикально, что облегчает монтаж котла;
  • защищенность от замерзания;
  • низкий уровень шума;
  • электронное зажигание;
  • индикатор ошибок.
Logamax U042/U044от 7 до 24
  • оптимальны для поквартирного отопления;
  • многосемейных коттеджей
  • КПД 90%;
  • антиблокировочная система насосов;
  • защита от замерзания;
  • главная задача — приготовление горячей воды;
  • система отвода дымовых газов может быть исполнена с условиями как забором воздуха вне помещения, так и из помещения;
  • понятное управление.
Logamax U052/U054T с закрытой камерой сгоранияот 10 до 24
  • встроенный накопительный бак на 48 литров;
  • возможность перенастройки с природного на сжиженный газ;
  • КПД до 92%;
  • удобное управление и низкий выброс вредных веществ.

Твердотопливные напольные котлы (12−45 кВт)

МодельМощность, кВтСфера примененияДополнительные функции
Logano S111−212, 16, 20, 24, 27, 32, 45
  • для отопления квартир;
  • коттеджей;
  • административных зданий
  • котел из стали;
  • может применяться в комбинации с газовым или дизельным котлом;
  • возможно использовать в гравитационной или насосной системах;
  • компактность;
  • защита от перегрева котла;
  • длина полен 33−53 см;
  • прост в обслуживании.
Logano S121−221, 26, 32, 38
  • для отопления коттеджей;
  • небольших сооружений различного назначения
  • возможность комбинирования с газовым или дизельным котлом;
  • использование в гравитационной или насосной системах;
  • автоматическое управление вентилятором;
  • наличие концевого выключателя вентилятора, включающего дымосос при открытии дверцы;
  • быстрый монтаж.

Электрические отопительные котлы (4 — 60 кВт)

МодельМощность, кВтСфера примененияДополнительные функции
Logamax E213от 4 до 60
  • для отопления жилых домов;
  • квартир;
  • и других похожих объектов
  • малогабаритен и бесшумен;
  • нет необходимости устанавливать дымоход, в связи с отсутствием выделения вредных веществ;
  • возможность установки в закрытые системы отопления с твердотопливными котлами;
  • возможность подсоединения к любой системе отопления;
  • встроенные котловой и блокировочный термостаты;
  • наличие 3ступенчатого насоса;
  • датчик контроля давления в системе отопления;
  • простое обслуживание и легкий монтаж.

Особенности конструкции

Одной из отличительных особенностей современных твердотопливных котлов является высокий КПД. Котлы Будерос имеют в своих характеристиках КПД до 90 %. Для сравнения: у простых сварных печей вследствие потерь с уходящими газами и химической неполноты горения он не доходит и до 60%.

Часто в отопительных системах при перебое работы насоса или образования воздушных зон в контуре возникает гидроудар. Он может вывести из строя контур и вспомогательную аппаратуру.

Одно из тяжелых последствий – это порча котла. Но котлы Будерос имеют в своей конструкции термостаты со специальной защитной системой, которая помогает предотвратить выход оборудования из строя.

Недостатки котлов Будерос:

  • Требуется постоянная очистка зольного ящика от продуктов горения.
  • Высокая стоимость котлов Будерос.

Разновидности ТТ-котлов длительного горения

От типа отопительного оборудования зависят его КПД, финансовые расходы.

По способу загрузки

Устройства бывают:

  1. Традиционными. Загрузку дров, а также контроль процесса горения осуществляют вручную. Такая конструкция не зависит от электросети, дешевая, надежная. Недостатком изделия является потребность в постоянном присмотре и уходе.
  2. Полуавтоматическими. Дрова в камеру загружают руками, а регулировка процесса горения автоматизирована. В таких моделях есть возможность контролировать подачу воздуха, температуру теплоносителя. Автоматика котла работает от электросети. Если питание отсутствует, оборудование не сможет выполнять своих функций.
  3. Автоматическими. Все операции осуществляются без участия человека. Агрегат оснащен бункером, который заполняют топливом. Далее оно при помощи шнекового механизма отправляется в камеру сжигания по мере надобности. Оборудование характеризуется высоким КПД, возможностью точной настройки функций. Но аппарат стоит больше, зависим от электропитания и сложен в эксплуатации.

В традиционных котлах загрузка дров осуществляется вручную.

По типу топлива

По виду применяемого горючего материала выделяют такие типы устройств:

  • дровяные;
  • угольные;
  • торфяные;
  • пеллетные.

Существуют различные виды топлива для котлов.

Последние самые дорогие, но экологически безопасные и экономные.

По принципу сгорания

По особенностям сжигания топлива выделяют такие виды агрегатов:

  1. Пиролизные. Это современные котлы с 2 камерами сгорания. В одной из них дрова тлеют и выделяют газ, который поступает во второй отсек, смешивается с кислородом и сгорает. Сажи в результате выделяется мало.
  2. С верхней локализацией отсека горения. Представленные устройства просты в обслуживании. Некоторые модели оснащены автоматикой.

Второй вариант аппаратуры требует тщательного подбора топлива.

Критерии выбора котла длительного горения

Правильно купленный и установленный агрегат повысит эффективность отопительной системы.

Тип конструкции

При просмотре подходящих моделей внимание обращают на тип загрузки горючего материала: фронтальный или верхний. Еще они бывают атмосферными (с естественной тягой) и с наддувом (с вентилятором, нагнетающим воздух)

При выборе котла обращают внимание на тип конструкции.

Стоимость котла

Цена агрегата зависит от его функциональности и производителя:

  1. Дороже всего обходится немецкое и чешское оборудование. За него придется заплатить от 150 тыс. руб.
  2. Средняя цена у латвийской и польской техники. Ее стоимость составляет от 100 тыс. руб.
  3. Российское оборудование можно приобрести за 50-60 тыс. руб. При этом оно адаптировано к условиям климатических зон, неприхотливо к качеству горючего материала.

Тип потребляемого топлива

Для частного дома можно использовать такие котлы:

Угольные

При покупке топлива внимание обращают на его сорт и фракцию. Требования к горючему материалу прописаны в инструкции по использованию оборудования

Слой угля не должен превышать 20 см. Есть модели, работающие на торфе.
Дровяные. Для них подходят сосна, береза, другие породы дерева. Важным условием использования такого горючего является уровень его влажности. Чем он выше, тем быстрее оборудование выйдет из строя.
Пеллетные. Они характеризуются высокими уровнями экономичности и производительности.

Габариты

Котлы сверхдлительного горения имеют большие габариты и требуют отдельной котельной.


Котлы длительного горения имеют большие габариты.

Мощность

Этот параметр зависит от отапливаемой площади. На 100 м² требуется 10 кВт мощности. После осуществления расчетов к полученному результату добавляют еще 10% на случай сильных морозов. Для индивидуальных систем отопления подойдут аппараты до 35 кВт.

Объем камеры

Существует показатель, зависящий от соотношения мощности устройства и размеров загрузочного отсека. Достаточным является коэффициент от 3,5 до 5 л/кВт. Чем выше итоговая цифра, тем реже придется закладывать дрова.

КПД

Коэффициент полезного действия зависит от особенностей конструкции оборудования, типа используемого топлива, наличия дополнительных функций. Чем выше этот показатель, тем лучше. Цифры должны варьироваться в пределах 85-95%.


КПД зависит от конструкции котла.

Материал теплообменника

Тепловой обменник изготавливают из таких материалов:

  1. Стали. Для производства применяют металл специальных жаропрочных марок. Эти изделия обладают невысокой инерционностью, различны по конструктивным решениям. Они удобны в обслуживании, устойчивы к механическим повреждениям. Стальной теплообменник имеет небольшую массу. Недостатки приспособления – непродолжительный срок службы, подверженность процессу ржавления.
  2. Чугуна. Устройство такого типа состоит из 2-3 секций. Между собой они соединяются резьбовыми элементами. Металл устойчив к коррозии и механическим повреждениям. Чугун можно ремонтировать. Однако он разрушается под воздействием перепадов температуры, много весит, обеспечивает более низкий КПД.

Блиц-советы

Когда окончится отопительный цикл необходимо очистить камеру топки от остатков угля и золы, полностью продуть дымоход от слоев гари.

Рекомендуется перед загрузкой угля отделять мелкий уголь от крупного.

Отопительная система обязана быть безопасной

Необходимо обращать внимание на наличие системы и автоматического отключения у отопительных котлов.

Если в котле используются дрова, чтобы поднять коэффициент производительности и минимизировать задымленность следует по периметру топки класть крупногабаритные поленья, а на середину мелкие.

Приобретайте дымоходы, которых имеются несколько люков для чистки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
