Шибер для дымохода своими руками – чертежи и порядок изготовления

Что такое шиберная задвижка

Шибер для вентиляции – это специальный клапан, основная задача которого заключается в полном или частичном перекрытии воздушных потоков или же сыпучих и жидких материалов. Детали подобного рода, помимо систем вентиляции, также широко используются в различных водоотводах, каналах сточных вод и т.д.

Существует две основных разновидности описываемого механизма: горизонтальный и поворотный шибер. Второй также иногда упоминается как «дроссельная заслонка». В отличие от механизма горизонтального типа, она достаточно ненадежна, поэтому к ее использованию прибегают только лишь в тех случаях, когда установка горизонтального шибера невозможно по технически причинам.

Задвижка воздуховода чаще всего используется в дымоходах, созданных из кирпича или стали. Для обеспечения полного закрытия канала, она обладает перфорированной формой. Это требования обязательно для выполнения в целях соблюдения противопожарных требований безопасности. Также стоит отметить, что существуют автоматические задвижки воздуховода с электроприводом. Процесс закрытия и открытия такого механизма осуществляется дистанционно по нажатию одной кнопки.

Как растопить котёл

В езде на велосипеде самое сложное не ехать, а начать движение и его закончить. Так и в работе котла — сложнее всего его растопить. Не рассчитывайте, что растопка котла займёт у вас мало времени: вам придётся выделить около часа на эту процедуру.

Топка дровяного котла — ответственное занятие

Начало топки — уборка золы и подготовка котла к работе. После того, как зольник и камера горения очищены, можно переходить к растопке.

Прогрев топки котла и дымохода

Для собственного комфорта и правильного запуска котла в работу требуется прогреть его топку и дымоход. Если отопительный прибор не оборудован принудительной системой дымоудаления, для того чтобы топливо начало гореть, необходимо создать тягу. Образование тяги основано на законе Архимеда: нагретые газы становятся легче и стремятся «всплыть». Для их движения и удаления отопительные приборы, работающие на сжигании топлива, оборудованы дымоходом.

Схема котла. Фото сайта www.viessmann.ru/

Конструкция котла такова, что путь для дыма затруднён: на его дороге встречается теплообменник и сложной формы конвективная поверхность, снижающая скорость движения продуктов сгорания. Да и патрубок дымохода обычно расположен горизонтально, что тоже затрудняет перемещение дыма. Поэтому, если котёл не прогрет, продукты сгорания ищут наиболее простой путь. И чаще всего дым начинает просачиваться в помещение.

В некоторых случаях вертикальную часть дымохода оборудуют подтопком (маленькой топкой, служащей для прогрева дымохода) с дверкой, открыв которую можно сжечь небольшой объём легкогорючего топлива (например, бумаги) непосредственно в самом дымоходе. При использовании подтопка прогревается внутренняя часть дымоходного канала.

Если такой возможности не предусмотрено, то в топку закладывается растопка — скомканная бумага, береста — что-то легко воспламеняемое. Поверх растопки — щепки и лучинки, затем поленья небольшой толщины. Дровами камеру сгорания нужно заполнить не более чем на половину расчётного объёма.

В момент растопки нужно открыть шибер дымохода и клапан поддувала, обеспечив приток воздуха для горения.

Встречаются советы перед началом топки распахнуть в котельной окно, если оно есть: не забывайте, что для физико-химического процесса горения нужен кислород.

Как правильно топить котёл дровами

Для сжигания килограмма дров требуется около 5 кубических метров воздуха. Если приток воздуха в топку котла производится из помещения котельной, то обязательно нужно устроить приточную вентиляцию — особенно, если в котельной нет окон или они герметичные (со стеклопакетами).

После укладки поленьев поджигается растопка. Когда появляется устойчивое горение, дверку топки нужно прикрыть и дать прогореть закладке.

Выход на расчётную мощность

Как только камера сгорания и дымоход достаточно прогрелись, можно переходить к основной стадии работы котла. Для этого следует повторить процесс растопки, используя хорошо горящие материалы. Теперь основная закладка дров производится уже полная, чтобы, согласно инструкции к прибору, заполнить камеру сгорания.

Виды шиберов

Выдвижной —  представляет собой пластину, расположенную горизонтально. Путем движения пластины увеличивается или уменьшается сечение дымоходного канала и тем самым, регулируется тяга. В пластине шибера наличествует отверстие или отсутствующий сегмент, так  как согласно правилам пожаробезопасности дымоходная труба не должна быть полностью  перекрыта, даже после полного завершения  топки. Шибер такого вида устанавливается в кирпичные трубы. Но существуют и модели, изготовленные для установки в стальных дымоходах. На фото представлен выдвижной шибер.

Двустенный шибер

Поворотный, или дроссельный – пластина закреплена на оси. Регулировка осуществляется путем поворота пластины. На фото демонстрируется поворотный шибер.

Виды шиберных задвижек

Существует два основных типа шиберных задвижек – выдвижной и поворотный (дроссельный). Особенности конструкций понятны из названия: первый тип работает за счет перпендикулярного движения металлической пластинки относительно трубы дымохода.

Для усиления тяги заслонка отодвигается и практически полностью выходит за пределы дымохода, а для уменьшения потока задвигается обратно в трубу.

Дроссельный шибер

Дроссельный шибер всегда находится внутри. Его работа основывается на повороте заслонки вокруг своей оси. Повернутая на 90 градусов против часовой стрелки, она перекрывает воздушный поток, а при повороте по часовой стрелке заслонка практически не препятствует движению воздуха. Для регулирования положения задвижки снаружи трубы имеется ручка.

Выдвижной шибер

Выдвижная задвижка показывает себя как наиболее удобный и эффективный способ регулирования тяги. В отличие от него, дроссельная заслонка со временем разбалтывается в местах осевого крепления и ухудшает качество регулирования тяги.

Чаще всего выдвижную заслонку можно увидеть в кирпичных дымоходах, хотя продаются также готовые доборные изделия для металлических дымоходов круглого и прямоугольного сечения.

Выдвижная заслонка может быть двух видов:

  • Простая – представляет собой прямоугольный паз, который устанавливается внутрь трубы дымохода. Внутри паза находится пластинка, которая отодвигается и открывает дымоход.
  • Узловая – готовое изделие в виде паза в выдвижной пластинкой, в которую встроен отрезок трубы. Такую конструкцию легче врезать в дымоход.

Классификация по типу материала

Различаются шиберы и по типу материала, из которого задвижка изготовлена:

  • Чугунный – известен своей прочностью и долговечностью, но из-за большого веса увеличивает нагрузку на трубу. Обычно используется в кирпичных дымоходах.
  • Стальной – изделие из нержавеющей или оцинкованной стали – универсальный вариант для установки в печах и каминах, кирпичных и металлических дымоходах.

Наглядная демонстрация эффективности работы шиберной задвижки (видео)

Закрытый шибер:

Открытый шибер:

В большинстве случае, шибер изготавливается из нержавеющей стали толщиной не более 1 мм. Такая деталь способна выдерживать температуру до 9000С, отличается устойчивостью к коррозии и низким коэффициентом термического расширения.

Для того чтобы максимально обеспечить простую эксплуатацию дымохода и хорошую очистку от сажи, поверхность заслонки должна быть полированной.

Состыковку швов выполняют методом вальцовки.

Стандартный шибер перекрывает до 85 % дымохода, что является оптимальным показателем для эффективного выведения продуктов горения.

Что такое шиберная заслонка

Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой называют устройство запорного типа, которое перекрывает дымоходный канал.

При обустройстве дымоотводного канала задвижку устанавливают в верхней части основания, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.


Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»

Заслонка на дымоходном канале обязательна при традиционном варианте кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов.

Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.

Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.


Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде

Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Такая ситуация требует более частой чистки дымохода.

Функции, назначение и характеристики

Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

  • увеличивает силу тяги при сложных погодных условиях;
  • повышает интенсивность горения в топке за счет усиления притока кислорода;
  • уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
  • экономит топливо за счет уменьшения интенсивности горения;
  • предотвращает утечку тепла после прогрева каменки.

Регулировка температуры твердотопливного котла

Эффективность работы системы отопления зависит от равномерной подачи температуры. И если в газовых и жидкотопливных котлах этот вопрос решён непрерывной подачей топлива, то в твердотопливных котлах такой возможности нет. Да и само твёрдое топливо при сгорании отдаёт температуру неравномерно: в начале и конце сжигания порции дров — меньше, в середине процесса — больше.

Частично решить эту проблему помогает система регулировки интенсивности горения топлива, то есть подачи воздуха, необходимого для горения.

Термостатический регулятор тяги

Дверки котла имеют уплотнители, поэтому воздух под колосники поступает через нижнюю заслонку. Величину открытия этой поддувальной заслонки регулирует термостатический регулятор тяги.

Термостатический регулятор тяги. Фото с сайта cotlix.com

На нём выставляется необходимая температура, а сам регулятор механически (цепочкой) соединён с дверкой поддувала. Если температура недостаточна, регулятор приоткрывает поддувальную дверку, если велика — закрывает.

Нужно понимать, что твердотопливный котёл — весьма инертное устройство, а регулятор тяги управляет процессом горения с большой погрешностью. Поэтому и вся система отопления должна быть спроектирована с учётом этой особенности.

Вентилятор и контроллер

Более плавная регулировка процесса горения возможна при помощи вентилятора, нагнетающего в топку заданное количество воздуха. Количество оборотов лопастей прибора регулируется контроллером, учитывающим показания термодатчика, и значением выставленной пользователем температуры.

Шибер

Шибер — это заслонка на дымоходе, иначе называется дроссель. Шибер устанавливается после котла и перекрывает канал дымохода. Нужно его устанавливать или нет — зависит от модели оборудования. Некоторые разновидности котлов снабжены заслонкой штатно, в других случаях производители могут рекомендовать установить заслонку в дымоходе дополнительно.

Шибер позволяет увеличить КПД отопительного прибора, частично перекрывая дымоход и уменьшая скорость отведения нагретых продуктов сгорания. На какую величину открывать или закрывать заслонку, можно определить только опытным путём, потому что это зависит от температуры воздуха на улице, влажности, атмосферного давления, направления и силы ветра.

Правильно подобранное отопительное оборудование, а главное — эффективное его использование принесёт в дом тепло, а от хозяев потребуется только дополнить его домашним уютом.

>

Особенности установки шиберных заслонок

Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.

Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.

Установка дроссельного шибера происходит так:

  1. Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
  2. Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
  3. Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Далее можно установить полученную конструкцию в трубу дымохода. Для этого на патрубок топки печного отопления надевается первый отрезок трубы, на который сверху устанавливается конструкция с шиберной заслонкой. На шибер надевается следующий фрагмент металлической трубы. Все соединения обрабатываются жидким силиконовым герметиком.

Установка выдвижного шибера в кирпичном дымоходе происходит в процессе кладки. Для этого через 6-8 рядов кирпича наносится слой цементного кладочного раствора, на который устанавливается проволочная рамка открытой стороной к исполнителю. В рамку нужно вложить задвижку и привести ее в закрытое состояние.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

Функции, предназначение и характеристики

Эта специальная перегородка является обязательной частью каналов, отвечающих за дымовой отвод. Ее наличие гарантирует безопасную эксплуатацию установленной печи или камина, так как обеспечивает пожароустойчивость всей отопительной системы в помещении. Она полностью дублирует сечение и площадь дымоходного просвета. При закрытии следует учитывать сезонность, так как зимой позволено задвигать заслонку на половину длины, а летом открывать полностью. Глухое перекрытие запрещено.

Ее маневренность дает возможность увеличивать или уменьшать трубное сечение, что усиливает или ослабляет воздушную подачу после печной растопки соответственно.

Внешне данная заслонка имеет вид небольшой металлической пластинки, которая регулируется посредством ручки, расположенной снаружи. Это обеспечивает ручную регулировку, позволяя владельцу самостоятельно изменять положение перегородки. Независимо от типа конструкции, она монтируется посредством помещения внутрь трубы с дальнейшей фиксацией хомутом.

Шибер-задвижка для дымохода отвечает за несколько функций:

  • Усиливает тягу при неблагоприятной погоде.
  • Нагнетает воздух, повышающий силу горения.
  • Снижает тягу при ветреной погоде.
  • Предотвращает тепловую утечку при прогревании каменки.
  • Уменьшает интенсивность горения, позволяя экономить на топливе.

Советы по эксплуатации

Как и любому устройству, которое устанавливается не для красоты, а для реальной эксплуатации — шиберной задвижке необходимо периодическое обслуживание. Прежде всего — очистка от сажевых отложений. Изделия из нержавейки отполированы до зеркального блеска и сажа на них плохо задерживается. Но это не значит, что не оседает вообще. Горизонтальный вариант очищается просто — специальным раствором в открытом положении

Для дроссельных используют ершик, очистку ведут через дымоотводящий канал.Еще один нюанс — важно постоянно следить за эффективностью движения устройства по направляющим. Плоскостной тип может заклинить в рамке, не осуществляя регулировку тяги

А в поворотном механизме может ослабнуть сварной крепеж направляющей и канал перестанет перекрываться или, наоборот, открываться. В этом случае поворотное устройство придется ремонтировать или заменить. (Читайте статью на тему «Теплообменник для банной печи: функции, виды, установка»)

Советы специалистов

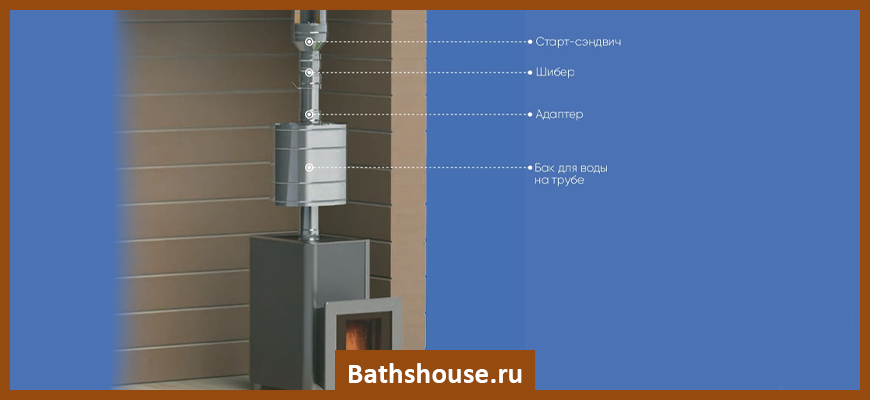

Где ставить шибер на дымоходе

Существует 3 варианта размещения заслонки относительно дымоотвода:

  1. Размещение в топке камина либо печи;
  2. Крепление по принципу «труба в трубу»;
  3. Установка в вентиляционной трубе.

Рассмотрим 2 первых варианта:

Размещая задвижку в топке печи, либо в выходном патрубке

В этом случае заслонку располагают на высоте не более 1 м от топки, на неутепленном участке трубы. Данное расположение удобно для регулировки заслонки.

Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.

Как выполнять регулировку тяги

Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени — так печь остывает гораздо быстрее.

Классификация дефлекторов для дымоходов

Все устройства делятся на три большие группы по нескольким признакам.

Перед принятием окончательного решения рекомендуется ознакомиться с наиболее известными конструкциями дефлекторов.

Популярные конструкции

В сравнительной таблице будут перечислены только те модели, которые пользуются популярностью у частных застройщиков.

Таблица. Виды дефлекторов для дымохода

Наименование моделиКраткое описание принципа действия и эксплуатационных характеристик

Колпак Григоровича

Классический и очень распространенный вариант, скорость движения продуктов горения увеличивается примерно на 20–25%. Устройство состоит из двух почти одинаковых зонтов, соединенных в одну конструкцию на незначительном расстоянии между собой. Может устанавливаться как на круглые, так и на квадратные дымоходы. За счет особенностей конструкции возникает двойное ускорение движения воздушных потоков: по направлению сужения диффузора и в сторону верхнего обратного колпака.

Насадка ЦАГИ

Модель разработана сотрудниками центрального аэрогидродинамического института, в недалеком прошлом самом известном профильном научном учреждении. Тяга усиливается за счет привлечения ветрового напора и разницы давления по высоте. Насадка внутри имеет дополнительный экран, внутри которого установлен традиционный дефлектор. Насадка ЦАГИ исключает появление эффекта обратной тяги. Недостаток – при определенных климатических условиях в зимний период времени на стенках может появляться наледь, ухудшающая параметры тяги дымохода.

Колпак Astato

Изделие разработано специалистами французской компании Astato. Состоит из статической и динамической части, на дымоходах применяется редко. Причина – крайне сложные условия работы вентилятора выдвигают к нему жесткие требования по надежности и защищенности. Такие вентиляторы существенно увеличивают общую стоимость монтажа дымоходных труб.

Турбодефлекторы

Довольно сложные устройства, состоящие из вращающейся турбиной головки и неподвижного корпуса. За счет вращения лопастей под колпаком устройства понижается давление, дым из дымохода высасывается эффективнее. Современные подшипники позволяют турбине вращаться при скорости ветра всего 0,5 м/с, что существенно улучшает эксплуатационные характеристики дымоходов. По эффективности турбодефлекторы в 2–4 раза превосходят статические модели, имеют привлекательный внешний вид.

Поворотные капюшоны

Защитные козырьки соединены с трубой дымохода небольшим закрытым с двух сторон подшипником. Козырек имеет изогнутую геометрию и в плане проекции полностью перекрывает сечение дымохода. Сверху капюшона установлен флюгер, поворачивающий конструкцию в зависимости от направления ветра. Воздушные потоки проходят сквозь специальные щели и направляются вверх. Такое движение становится причиной снижения давления и увеличения естественной тяги отработанных газов из дымохода.

Н-образный модуль

Монтируется чаще всего на промышленных дымоходах. Главная особенность – способность работать при сильных порывах ветра. Кроме того, полностью исключается вероятность появления обратной тяги.

Выбирать подходящий дефлектор должен мастер после внимательного анализа всех факторов. Но надо иметь в виду, что очень сильная тяга имеет не только положительные, но и отрицательные стороны. Какие именно?

  1. Движение воздуха настолько быстрое, что гасится фитилек. Такая проблема часто возникает на газовых отопительных котлах. Современные модели имеют автоматический розжиг электрической искрой. Она постоянно срабатывает, что вызывает неудобства у пользователей. Котлы устаревшей конструкции не оснащены такими устройствами, запускать их приходится вручную.

    Если тяга слишком сильная, пламя в котле будет постоянно задуваться

  2. Сильная тяга уменьшает коэффициент полезного действия отопительного котла. Горячие продукты горения за непродолжительный период контакта с теплообменником не успевают отдать ему максимальное количество тепловой энергии. Значительная ее часть выводится через дымоход, что увеличивает затраты финансовых средств на содержание здания в зимний период времени.

    Сильная тяга заметно снижает КПД котла, вследствие чего возрастают затраты на отопление

  3. Сильная тяга дымохода становится причиной увеличенного притока холодного наружного воздуха. Как следствие – комфортность пребывания в помещениях ухудшается, понижается температура, приходится увеличивать мощность котлов. А это, с учетом современной стоимости энергоносителей, отражается на финансовом положении пользователей.

    Способ проверки наличия и силы тяги в дымоходе

Отделка дымохода на крыше

Отделочные работы включают в себя работы по герметизации стыков дымохода и кровли, оборудованию защиты дымоходов и вентиляционных каналов от воздействия влаги и теплоизоляционные работы. Важным моментом является придание красивого вида всем конструкциям на крыше.

Обшивка дымохода делается в случае использования некачественного кирпича, когда есть риск разрушения под влиянием осадков. Если уровень тяги недостаточен, а высота установки дымохода соответствует изложенным выше требованиям, за обшивкой укладывают слой теплоизоляции из негорючих материалов.

Материалы и способы зашивки

Вне зависимости от способа отделки требуется изготовление несущего каркаса, на который будет крепиться утеплитель и обшивочный материал. Для дымохода каркас изготавливается только из металла. Отлично подходит для этого профиль для крепления гипсокартонных листов. Крепёж тоже обязательно должен быть металлическим.

Оптимальным материалом для обшивки является оцинкованный лист или профнастил. Такая обшивка имеет низкую стоимость и легко монтируется. Крепление оцинковки производится саморезами с подложенными под шляпку силиконовыми или резиновыми уплотнительными шайбами.

Дымоход можно отделать тем же материалом, из которого выполнена кровля

Отделку выполняют также натуральным или искусственным камнем. При этом необходимо дополнительно закрепить камень к поверхности дымохода с помощью дюбелей.

Отделка камнем отлично декорирует дымоход и придаёт ему вид небольшой средневековой башенки

Верхнюю часть дымоходов защищают от попадания внутрь влаги при помощи колпаков. Так как установка колпака имеет свойства ухудшать тягу, высота колпака не должна быть менее 150 миллиметров. Из чего будет сделан колпак зависит только от личных предпочтений и материальных возможностей хозяина дымохода — изготовить его можно из обычной оцинковки либо применить красивую кованую конструкцию с флюгером.

Работы по обшивке дымоходов обязательно должны выполняться согласно требованиям противопожарных правил. Продукты сгорания, которые отводятся от каминов, печей и твердотопливных котлов, имеют высокую температуру. В котлах на газовом топливе температура на выходе из трубы намного ниже, поэтому их можно считать безопасными. Но все равно для всех видов печей и котлов дымоход должен обеспечивать хорошую тягу. Основным требованием является применение только материалов, не поддерживающих горение.

В случае когда дымоход и вентиляционные каналы расположены в одном коробе, срез дымохода должен располагаться значительно выше среза вентиляции.

Для исправной работы дымохода требуется выполнять его чистку от сажи, осмотр и устранение замечаний с периодичностью 2 раза в год. Эксплуатировать котёл необходимо строго в соответствии с правилами и не применять его для иных целей.

Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе.

Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.

Выбирая материал, необходимо ориентироваться на характеристики трубы дымохода и особенности интерьера.

Для отопительной дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

Материал

Сталь – используется нержавеющая сталь толщиной в 1 мм. Сталь выдерживает температуру до 900 С, отличается высокими показателями устойчивости к коррозии и механической прочности, и что еще важнее – высокой теплопроводностью. Установка стального шибера никак не сказывается  на качестве теплоотдачи печи, что позволяет добиваться наибольшей эффективности оборудования. Задвижка перекрывает дымоходный канал на 85%, что обеспечивает максимальный вывод угарных газов, и является стандартным требованием к пожаробезопасности системы. Еще одно несомненное достоинство материала – гладкость. Стальные пластины шиберов полируют до зеркального блеска. Гладкая поверхность препятствует осаждению сажи и не мешает прохождению газа, что также  повышает общий КПД работы дымохода. На фото представлен шибер из нержавеющей стали.

Установка шибера

Монтаж шибера производится на этапе возведения дымохода. Самый простой и распространенный – монтаж в дымоход. Шибер  располагают  на первом метровом участке дымохода, так как такое расположение обеспечивает наибольшее удобство пользования

Следует обратить внимание на то, чтобы участок, на котором предполагается установка шибера, не был утеплен. В противном случае из-за разницы между коэффициентами расширения  внешней и внутренней трубы шибер может заклинить

  1. Выкладывается первый кирпичный ряд трубы.
  2. Вырезается во втором ряду фрагмент для задвижки.
  3. В одном из кирпичей вырезается паз для ручки.
  4. Выкладывается второй кирпичный ряд так,  чтобы не наблюдалось щелей. Щели, если есть необходимость, тщательно заполняются цементным раствором. На видео процесс установка шибера своими руками представлен более подробно.

Существует и другой способ установки: шибер устанавливается в трубу без крепления и удерживается за счет плотного прилегания к конструкции.

Как регулируется тяга

Пластина шибера повторяет сечение дымовой трубы, и в закрытом виде почти полностью перекрывает дымоход. Герметично закупорить трубу не позволяет небольшое отверстие в задвижке, что отвечает требованиям пожарной безопасности. Изменяя положение шибера, вы увеличиваете поток воздуха, и, соответственно, пламя в печи горит сильнее. Уменьшаете зазор – тяга снижается, огонь горит слабее. Когда пламя в топке затухает, задвижку закрывают, чтобы удержать тепло. Если этого не делать, печь остывает гораздо быстрее.

Что такое шибер

Самые последние модификации печей оснащены дефлекторами, которые регулируют тягу автоматически. Все остальные отопительные приборы требуют установки шиберных задвижек.

Что это такое и для чего он нужен

Шибер (от немецкого Schieber — заслонка) – приспособление для полного или частичного перекрытия движения газов в дымоходе. Используется с момента появления первых русских печей. Выполняется из чугуна или стали. В современной инженерии нашел применение как в дымоотводящих конструкциях, так и в системах вентиляции.

Функции заслонки:

Регулирование тяги и сохранение тепла в помещении.

Дымоход перекрывается после использования, во избежание вытягивания теплого воздуха из помещения в трубу. С помощью заслонки можно уменьшать или увеличивать рабочее сечение дымоотвода.

Экономия расхода топлива.

Задвижкой можно регулировать интенсивность притока кислорода к пламени, а соответственно увеличивать или уменьшать КПД обогревателя.

Это утверждение справедливо только для печей и котлов без поддувал и устройств принудительной подачи воздуха.

Виды и конструкции

Дымоходный шибер выпускается в нескольких вариантах.

Выдвижной

Представляет собой круглую или прямоугольную рамку с пластиной. Пластина выдвигается и задвигается, тем самым регулируя сечение дымохода.

Такой вариант чаще всего используется с кирпичных и керамических каналах. Для неполной герметизации и избежания отравления угарным газом в пластине делается небольшое отверстие. Главное преимущество данного варианта – простота монтажа.

Поворотный дроссельный

Поворотная, или дроссельная, заслонка (она же кабанчик), представляет собой пластину из стали или чугуна, вращающуюся вокруг оси. Ось – металлический стержень, приваренный внутри дымовой трубы. Используется в стальных дымоходах.

Отличается меньшей надежностью-со временем сварочное крепление пластины и оси ослабевает. Следует отказаться от установки поворотного шибера в бане — даже в закрытом виде этот вид заслонки частично пропускает пар.

Кроме того, шиберы различаются по материалу (наиболее распространены нержавеющие и чугунные) и способу регулировки.

Отличия выдвижного и поворотного шибера

Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.
