Виды конвекторов отопления с вентилятором

Принцип нагрева

По принципу нагрева оборудование бывает водяным, электрическим, газовым.

Водяные с медными или алюминиевыми трубами

Как понятно из названия, нагревательным элементом в таких устройствах является горячая вода. Корпус прибора изготавливается из стали, а сверху располагается крышка. В зависимости от модели крышка может сниматься или быть стационарной.

Фото 2. Водяной конвектор отопления со стальным кормусом в комнате, установленный на стену.

Прибор подключается к трубам отопления с помощью имеющихся на торцевой или боковой сторонах вводов. Все современные конвекторы имеют воздушную заслонку, позволяющую регулировать интенсивность нагрева.

Вода циркулирует по медным или алюминиевым трубам, к которым прикреплены металлические пластины, увеличивающие нагреваемую площадь. Для изготовления устройства может быть использован и другой металл, обладающий хорошей инертностью и высокой теплопроводностью.

При выборе такого устройства обратите внимание на зазоры между трубой и пластинами. Даже миллиметровое расстояние существенно снижает теплопроводность

Принцип работы основан на все том же физическом свойстве горячего газа подниматься вверх. В водяных конвекторах могут быть дополнительно установлены вентиляторы, увеличивающие скорость циркуляции воздушных масс.

Внимание! Приобретая водяной конвектор, важно, чтобы корпус и шланги соединения были изготовлены из нержавеющей стали. Этот материал не подвергается коррозии

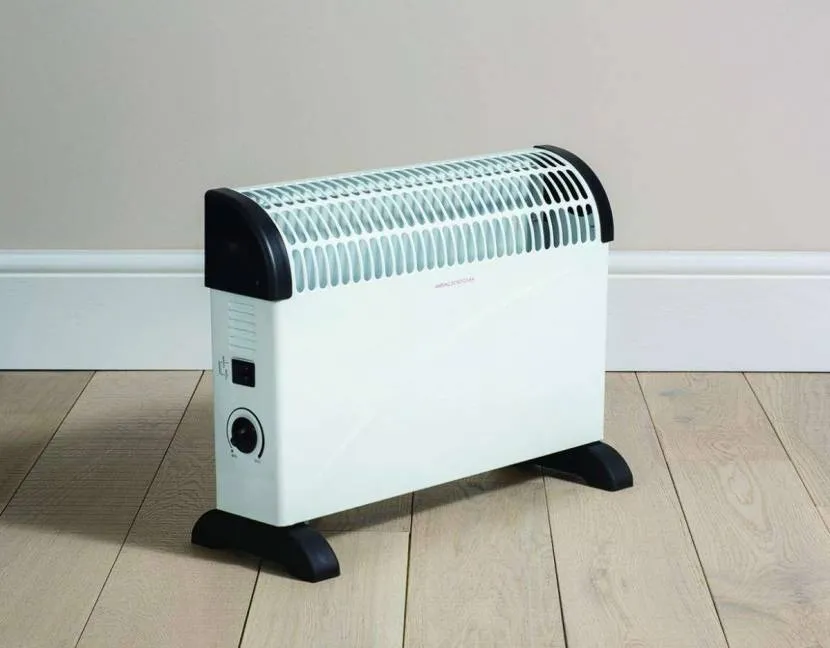

Электрические канальные

Такие аппараты очень похожи внешне на обычные электронагреватели, работающие по принципу излучения.

Отличие только в том, что корпус более плоский. Настенные электрические конвекторы крепятся на высоте 15 см от пола. А также бывают универсальные канальные приборы, обладающие ножками.

Их можно и ставить на пол, и монтировать на вертикальную поверхность.

Нагревательным элементом в данном случае служит ТЭН, располагающийся внутри корпуса устройства. Сам ТЭН помещен в кожух или внутрь системы пластин, чтобы увеличить площадь нагрева.

Сверху и снизу корпус аппарата имеет отверстия, через которые мимо ТЭНа проходят воздушные массы. Такие приборы обладают рядом достоинств. Особенно они популярны из-за полной бесшумности, так как электрические устройства не снабжают вентиляторами.

Главным недостатком данных аппаратов является неэкономичность, так как для их работы требуется большое количество далеко не дешевой электроэнергии. Кроме того, эти устройства хороши лишь для нагрева небольших помещений или в качестве дополнительного отопления.

Важно! При выборе аппарата следует правильно рассчитать его мощность и обратить внимание на наличие защиты от перегрева. В противном случае возможны неприятные ситуации, вплоть до возникновения пожара

Газовое конвекторное оборудование

Главным достоинством газовых аппаратов является простота монтажа и эксплуатации. Для функционирования устройств не требуется подключения электроэнергии, работают они бесшумно благодаря отсутствию вентиляторов. Функционируют такие приборы, как на сжиженном (баллонном), так и на природном газе.

Фото 3. Газовый отопительный конвектор в помещении, отличается простотой в эксплуатации и бесшумной работой.

Принцип работы основан на естественной циркуляции воздуха. Воздушные массы попадают в закрытую камеру, нагреваются и выходят в помещение. Продукты сгорания газа посредством дымохода удаляются на улицу.

Устройство дымохода газовых конвекторов таково, что неопасно выводить его даже через деревянную стену. Это коаксильная трубка, заключенная в контур. По трубке выходят продукты горения газа, а во внешнем контуре находится воздух. Поэтому дымоход не нагревается.

Внимание! Для установки таких конвекторов потребуется помощь специалистов из газовой компании

Виды конвекторов и их конструкции

Самый простой прибор состоит из медной трубки, согнутой в форме английской буквы «U». Два параллельно расположенных патрубка соединены между собой металлическими пластинами. И чем большее их количество будет использовано в конструкции, тем продуктивнее станет конвекторный радиатор.

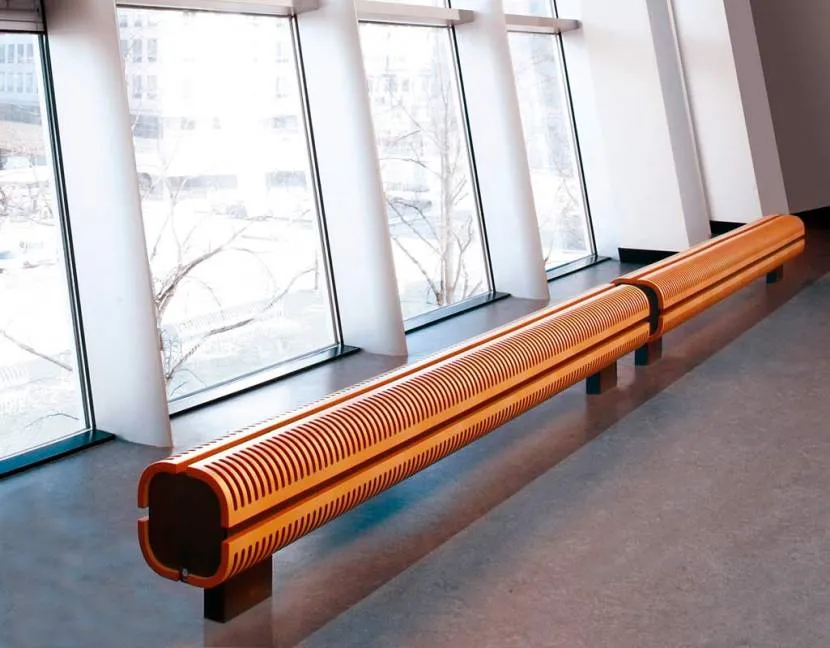

Современный дизайн для конвектораИсточник konvektor-ukraine.in.ua

Такой теплообменник может иметь корпус, в котором обязательно есть верхняя и нижняя решетки. Но нередко трубопровод с перепонками из металла ничем не огораживают. Его производительность при этом никак не изменяется. Но если есть необходимость усилить прибор, то напротив самого радиатора устанавливают вентилятор. И тогда, как правило, всю конструкцию закрывают кожухом с решетками.

Такое устройство имеет любой конвектор, а он бывает:

  • водяной;
  • электрический;
  • газовый.

Приборы в основном различаются только источником создания тепла. А что до других отличий, то они касаются лишь места расположения прибора. И по популярности тут лидируют напольные и настенные конструкции. Внешне они, практически, ничем не отличаются, кроме того, что последнюю можно расположить на ровной перегородке.

Как правило, оба вида устанавливают под окнами из практических соображений. Создаваемый теплый воздушный поток делает завесу от уличного холода, проникающего через стекла. К тому же на последних никогда не образуется конденсат.


Конвектор перед панорамным окномИсточник agadon.com

Но такое расположение не принципиально. Нередко в домах используют компактные напольные модели, которые устанавливают и посередине комнаты. Это делают, чтобы помещение быстрее и равномернее прогрелось. Причем современный дизайн прибора позволяет без проблем вписать его в любой интерьер. Хорошим примером выступает конвектор, сделанный в виде скамейки.

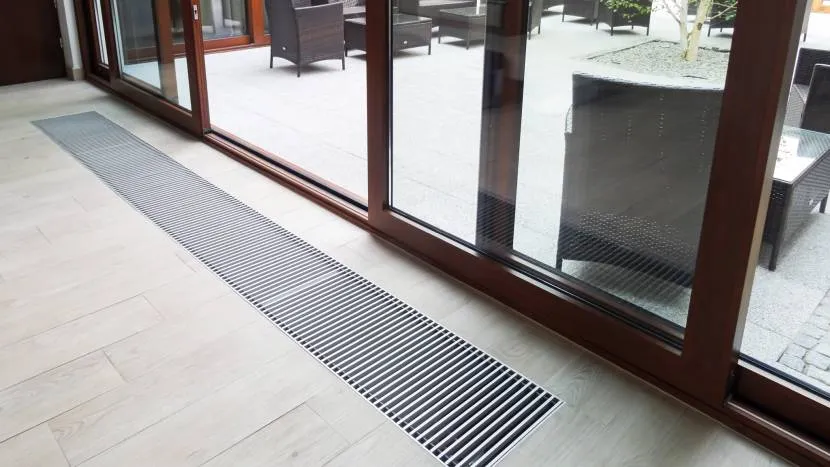

Некоторые интерьеры не терпят любых излишеств. И в этом плане отлично выручают встроенные конвекторные батареи. А наиболее популярным вариантом считаются радиаторы, вмонтированные в пол. Весь трубопровод прячется от глаз под напольным покрытием, а на виду остается лишь декоративная решетка, идущая с последним на одном уровне.

Следует отдельно сказать и о плинтусном варианте расположения. Он имеет массу преимуществ. Чуть выше уровня пола, на стены монтируется замкнутый водяной контур из пластиковых труб. Он проходит по большей части помещения. А в некоторых случаях полностью закольцовывает комнату. Или может даже уходить и в соседнее помещение.

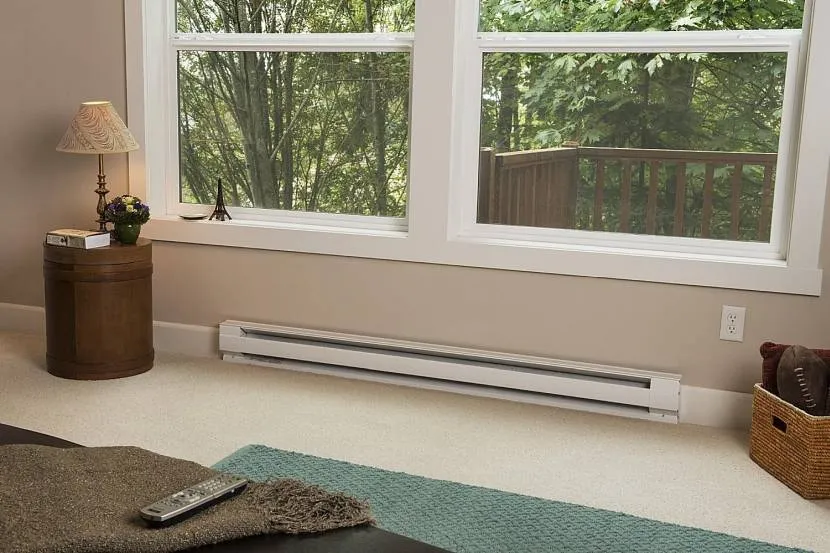

Плинтусный конвекторИсточник rickyhil.com

Между пластиковых труб вставляется несколько теплообменников из цветного металла. Вся плинтусная конструкция закрывается декоративным кожухом, имеющим решетки в районах с радиаторами. Корпус подбирается в унисон с внутренней отделкой помещения, чтобы не нарушать интерьер.

Подобная установка вдоль стен позволяет равномерно их прогревать. Это помогает избежать сырости. При этом нагревается не только воздух, но и частично полы. А замкнутый контур сокращает теплопотери, делая конструкцию очень экономной.

Классификация конвекторов

Как и любой другой отопительный прибор, типы конвекторов отопления классифицируются с учетом различных их характеристик. В частности, есть несколько основных классификаций данного прибора:

  • по типу монтажа конверторы бывают – напольные конверторы отопления, настенные (горизонтальные и вертикальные конвекторы отопления, потолочные конвекторы отопления), встраиваемые;
  • по принципу нагрева – водяные, газовые, электрические (и отдельно инфракрасные конвекторы отопления);
  • по принципу циркуляции восходу – с естественной и принудительной циркуляцией.

Рассмотрим более детально каждый из типов.

Водяные, газовые и электрические конвекторы

Водяные конвекторы отопления медно-алюминиевые или из других материалов – прекрасная альтернатива привычным многим радиаторам. По сути, именно конвекторы сегодня являются частью большинства водяных отопительных систем. Горячий теплоноситель циркулирует в трубе, которая является основой конвектора, нагревая пластины и воздух между ними.

Водяной конвектор

Система, оснащенная газовыми конвекторами, является наиболее экономичной. Причиной тому служит достаточно низкая стоимость данного типа топлива. Однако, с другой стороны, такая система является также наименее безопасной, поэтому ее крайне редко используют для отапливания жилых домов.

Газовый конвектор

Электроконвекторы – наиболее простой и быстрый способ наладить работу отопления в доме. Ведь для их функционирования не требуется длительного прокладывания труб, подбора отопительного котла или получения многочисленных разрешений.

Но, несмотря на всю простоту использования, эксплуатация конвекторов данного типа предполагает строгое соблюдение мер безопасности. И о них не следует забывать. Такие керамические конвекторы отопления могут стать прекрасным решением для небольшого дачного дома, куда вы будете наведываться не так часто. Однако, используя их постоянно для отопления жилого дома, будьте готовы к получению больших счетов за электроэнергию. В эту же категорию можно отнести и ик конвекторы отопления.

Электроконвектор отопления

Разнообразие конвекторов на современном рынке поможет создать тепло и уют в каждом доме. Главное – быть максимально внимательными при выборе той или иной модели.

Общие характеристики

Как бы ни отличались конвекторы один от другого, им присущи и какие-то общие характеристики, черты и свойства:

  1. Во-первых, это электронный терморегулятор. Он устанавливает автоматически температуру и, следовательно, находится на каждом приборе. Его основная задача – это позволить человеку задать максимально комфортную для него температуру воздуха в комнате.
  2. Во вторых, наличие электронного датчика. Это удобный и достаточно простой элемент. Он повышает безопасность работы аппарата. Все конвекторы и стальные, и алюминиевые снабжены датчиком перегрева. Его задача: когда температура достигла своей максимальной точки, отключить подачу топлива. И работа теплоносителя, следовательно, остановится.
  3. В третьих, каждый конвектор отопления имеет защиту – это экран. Он бывает переносным и установленным на одном месте. Его задача: регулировать и направлять воздушные массы.

Итак, познакомившись со всеми видами и типами конвекторов отопления, поняв, что подходит вам – аппарат с вентилятором или без, нагревание газовое, электрическое или водяное, хотите, чтобы стоял, висел или был скрыт, начинайте поиск конкретной модели. Не забудьте о цене, качестве, сборке и установке.

Достоинства и недостатки конвекторов

Сразу нужно заметить, что конвекторные батареи отопления не являются универсальными. Например, если в помещении слишком высокие потолки, то эффективность такого отопления значительно падает. Получается слишком большая разница температуры между верхними слоями и расположенными внизу.

Как правило, такой обогрев обустраивают в зданиях, не подключенных к газовой магистрали. И идеальным вариантом в этом случае выступает дача. Ее оборудование электрической моделью принесет максимальную экономическую выгоду. Также продуктивно и выгодно такое отопление в зимних оранжереях.

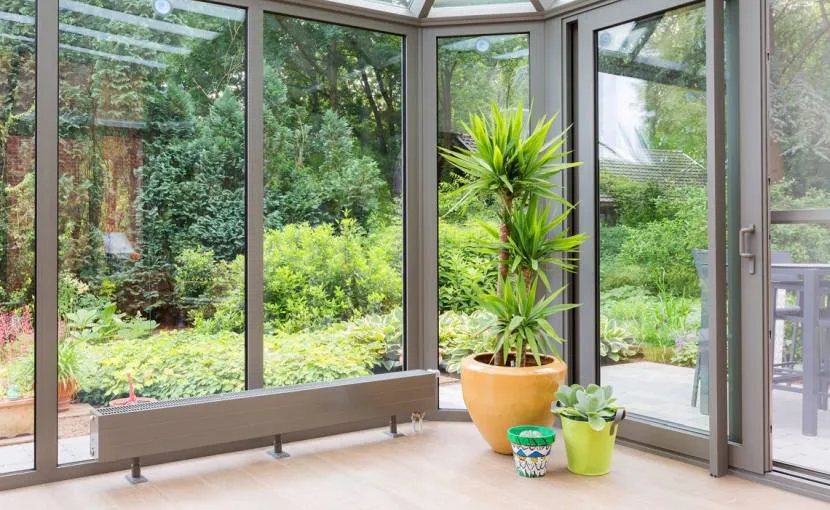

Конвектор для зимнего садаИсточник purmo.com

Основные достоинства конвекторов:

  • Подходят для любых помещений, как жилых, так и другого назначения.
  • Не выжигают кислород и, практически, не изменяют влажность.
  • Не занимают полезное пространство.
  • Небольшой вес позволяет монтировать их на стену или встраивать в пол либо элементы меблировки.
  • Несложный монтаж, особенно у электрических агрегатов.
  • Абсолютно пожаробезопасны.
  • Широкий выбор по типам и размерам.
  • Хорошо подходят для создания тепловых завес.

Последнее обстоятельство выступит несомненным плюсом в помещениях с панорамными окнами. Если расположить под ними конвектор, то конденсат в зимнее время не появится. Нередко небольшую модель встраивают в пол прямо у входной двери и тогда холодный воздух просто не способен проникнуть с улицы. Вариант отлично работает для помещений с большой проходимостью.

Еще одним плюсом можно назвать способность конвекторов охлаждать помещение. Правда в бытовых условиях это организовать трудно. Да и нецелесообразно, поскольку необходимо подключать прибор к проточной воде или чиллеру. Но на промышленных объектах этой интересной особенностью часто пользуются.


Конвектор, со способностью охлаждать воздухИсточник cloudfront.net

Радиаторы конвекторного типа также имеют и ряд недостатков:

  • Не подходят для помещений, где даже незначительно нельзя изменять влажность.
  • Создают ощущение перегретого воздуха.
  • Способны поднять пыль с пола.
  • Неправильно выбранное место для монтажа выступит причиной сквозняков.
  • Один прибор обогреет только одну комнату.

Из перечисленного можно сделать простой вывод. Конвектор сильно выручит там, где нужно в быстрые сроки и недорого наладить отопление. И обычно такой обогрев используют в помещениях, куда приходят на время. Ведь конвектор не способен аккумулировать тепло. Если прибор отключить от источника тепла, он очень быстро остывает. Также его хорошо применять, как дополнительный обогреватель, когда основное отопление не справляется с сильными уличными морозами.

Конвектор, радиатор или тепловой вентилятор?

В рассматриваемом нами приборе конвекция происходит естественным путём. Однако есть и так называемая принудительная конвекция. Она характерна для устройств, в модификации которых присутствует вентилятор. Есть и приборы, повышающие температуру в комнате путём нагревания своего корпуса или теплоносителя (антифриз или вода). Многие не видят большой разницы между данными обогревателями. И здесь возникает вопрос: чему же отдать предпочтение – конвектору электрическому, тепловому вентилятору либо радиатору?

Таблица 1. Основные отличия конвектора электрического, вентилятора теплового и радиатора.

Электрический конвекторТепловой вентиляторРадиатор
· высокая цена (по сравнению с вентилятором и радиатором);
· требует идеальной теплоизоляции стен.
· идеален для больших помещений (при подходящей мощности может обогреть 70-100 кв. м.);
· срок службы – 15-20 лет (при соблюдении условий использования);
· безопасен (не страшны перепады напряжения за счёт встроенных датчиков аварийного отключения прибора);
· универсальность (впишутся в любой дизайн);
· простота установки;
· высокая производительность;
· бесшумная работа;
· быстрота нагрева воздуха;
· компактность, небольшой вес;
· экономичность (современные приборы оснащены функцией энергосбережения).
· сложная конструкция;
· горизонтальные потоки воздуха не всегда удобны;
· неравномерное распределение тёплого воздуха;
· не подходит для больших помещений;
· большое потребление энергии.
· компактность;
· мобильность;
· экологичность;
· большая производительность (быстро нагревает воздух);
· доступная цена.
· долго нагревается (неэкономично);
· большой вес (5-15 кг);
· небезопасен (есть риск повреждения корпуса, а значит и ожога кипятком или горячим маслом);
· хорош только для маленьких помещений.
· мобильность (модели на колёсиках легко перемещать);
· производительность;
· подходит для сушки одежды и обуви;
· большой срок службы (при правильной эксплуатации – до 15 лет);
· экологичность (не сжигает кислород);
· невысокая цена, доступность.

Электрический конвекторТепловой вентиляторРадиатор

Конвекторы с принудительной циркуляцией воздуха

По сути, это обычные стальные, алюминиевые или биметаллические конвекторы отопления, которые дополнены достаточно мощным вентилятором. Есть два основных предназначения данного элемента в конвекторе:

  • более активная циркуляция воздуха – теплый воздух значительно быстрее поднимается от конвектора, соответственно – помещения быстрее прогреваются;
  • охлаждение нагревательного элемента – вентилятор в данном случае выступает своеобразной защитой от перегрева. А это способно значительно увеличить срок эксплуатации конвектора.

Яркий пример конвектора с вентилятором можно увидеть практически в каждом современном супермаркете

Мало кто обращает внимание на небольшие ажурные решетки по периметру зала. А между тем, от них поднимается мощная струя нагретого воздуха, который и обогревает помещение

Конвекторы с принудительной циркуляцией воздуха

Разумеется, вентилятор конвектора требует подключения к сети электропитания. Однако он потребляет достаточно небольшое количество электроэнергии, так что ощутимых трат вы не увидите. Зато результат будет заметен.

Монтаж оборудования

Монтаж напольного конвектора отопления необходимо проводить строго по рекомендациям, описанным в прилагаемой инструкции по эксплуатации, тем более, когда устанавливается вариант, встроенный в пол. Работу по установке начинаем с тщательной разметки, алгоритм всех действий хорошо показан на этом видео

Прокладка труб

При монтаже системы в строящемся доме все работы заканчиваются до отделочных работ и заливки полов. Конвектор соединяется с водопроводом шлангами с металлической оплеткой или трубами из цветного металла, при этом лучше провести отдельное подключение от центрального отопления.

При замене радиатора центрального отопления на напольный конвектор, подключение делаем по ранее установленной и действующей схеме.

Проверка уровня

Очень важно установить изделие строго горизонтально — для этого на нем есть регулировочные болты. Это правило касается всех конвекторов — располагаемых на полу или встраиваемых в него

После установки и проверки работоспособности начинается окончательная заливка и выравнивание пола: кромка корпуса изделия не должна выступать выше уровня пола. Последней, после окончательного высыхания пола, устанавливается декоративная решетка.

Правила выбора конвекторов

Специалисты советуют обращать внимание на несколько важных параметров:

Оценить размеры площади, которую следует отапливать. Для больших помещений не подходят электрические агрегаты, затраты на обслуживание будут слишком высокими.
Продумать зону установки

Например, если планируется ставить обогреватели в ванной комнате, то следует обращать внимание на агрегаты с влагозащитными корпусами. Будет уместен водяной конвектор напольный – это не электрическое оборудование, которое может замкнуть от сырости.
Возможности хозяина

При обустройстве основной системы отопления с применением конвекторов, подходят только газовые или водяные виды оборудования. Однако при отсутствии газовой магистрали придется постоянно докупать баллонное топливо – вариант не самый выгодный. А если обогреватели планируется применять как вспомогательный вид отопления и перебоев с подачей электричества нет, подойдут компактные конвекторы воздушные с ТЭНом.

Рассматривая все виды конвекторов, и выбирая оборудование для дома, обязательно оценить мощность прибора. В расчет принимаются параметры нужного прогрева, утепление строения, размеры окон и прочее. Чтобы уточнить нужную мощность, следует брать за основу формулу – на 10 м2 помещения нужно не менее 1 кВт мощности.

И небольшой совет от профессионалов для тех, у кого нет возможности установки водных, газовых приборов, как выбрать конвектор для помещений с высокой влажностью – тут подойдут приборы, работающие от переменного тока, они более стойко переносят влагу. В помещениях с малым и средним уровнем влажности можно ставить конвекторы, использующие постоянный ток, они в два раза экономнее.

Особенности устройств

Производители предлагают два вида устройств обогрева:

  • КВЕ — модели, использующие только естественную циркуляцию воздуха;
  • КВП — приборы обогрева, оснащённые системой принудительной циркуляции. В них встраиваются электровентиляторы, рассчитанные на постоянный ток напряжением 12 В.

Справка. Электровентиляторы этого вида безопасны в эксплуатации.

А также имеются отличия по таким параметрам, как:

  • различная тепловая мощность;
  • конструкция агрегата, зависящая от места будущей установки;
  • габариты;
  • оснащение дополнительными элементами, предназначенными для управления конвектором.

Поскольку при производстве учитывается место монтажа прибора, они изготовляются в напольном и настенном исполнении. Производят также встраиваемые модели.

Электрические конвекторы с вентилятором

Хит продаж — это электрические конвекторы. Они могут эксплуатироваться в помещениях, независимо от того, есть ли централизованная система водоснабжения или организовано только подключение к газовому трубопроводу. Приборы легко демонтируется и транспортируются. Принцип работы основан на процессе естественной циркуляции воздушного потока, который проходит снизу вверх через электроконвекторы, нагревая воздух в помещении до необходимой температуры. Приборы выполнены в сдержанном стиле и подойдут под любой интерьер.

Конструкция электроприбора очень простая и его установка не требует масштабных подготовительных работ, связанных со сложной разводкой труб или подвода газа. Достаточно обозначить место и обеспечить наличие розетки. Монтаж осуществляется посредством крепления на стену и подключение к электросети. Например, настенный электрический конвектор с вентилятором Minib NK1 благодаря небольшим габаритам можно удачно вместить под любое окно не менее 25-30 см высоты. Это позволяет закрепить агрегат в самом оптимальном месте, не загромождая поверхность стены. При этом он является прибором высокой мощности и может быть автономным источником тепла.

Электрический конвектор с вентилятором Minib NK1

Преимущества электроконвектора:

  • небольшой вес;
  • легкая установка;
  • приемлемая стоимость;
  • высокая эффективность;
  • отсутствие шума;
  • автоматическое поддержание температурного режима;
  • не требует специального технического обслуживания.

Советы по выбору конвекторов

Вот основные критерии, на которые следует обратить внимание:

  • При выборе электрического аппарата или устройства с принудительной циркуляцией, необходимо заранее предусмотреть место для подключения к сети.
  • Останавливаясь на устройствах, требующих монтажа (настенные, внутрипольные), нужно сравнить их габариты с местом установки.
  • Корпус настенных моделей должен быть защищен от прямых солнечных лучей.
  • При монтаже на гипсокартонную перегородку необходимо либо выбирать самые легкие модели, либо укреплять стену.
  • Пользователи отмечают, что механическое управление ничем не хуже электронного. Поэтому, если есть потребность в экономии, можно остановиться на нем.
  • Встроенный вентилятор будет просто необходим для помещений с высокой проходимостью.
  • В комплект хорошего конвектора должны входить: запорный вентиль, кран Маевского, термостат и фитинги.
  • Чем больше у прибора пластин-теплообменников, тем эффективнее обогрев.
  • Раздражительным людям лучше не приобретать электрические модели, из-за неожиданных и постоянных щелчков термостата.
  • Для детской нужно выбирать агрегат с запасом мощности, а для офиса подойдет с немного заниженными показателями.
  • Самые надежные производители электрических конвекторов – Electroluxe, Scarlet, Polaris. Газовых – ATON, Hosseven, Gorenje, Alpine, Karma.

Видео продемонстрирует сравнение конвектора с батареей:

Коротко о главном

Отопление конвекторного типа входит в разряд самых эффективных и экономичных способов обогрева жилища. Потому что даже самый компактный прибор имеет очень большую площадь теплоотдачи. Используя естественный процесс циркуляции воздуха, и усилив его при помощи встроенного вентилятора, можно за считанные минуты прогреть даже огромную комнату.

Заключение

Отнесение к конвекторам лишь некоторых видов бытовых обогревателей весьма условно — не существует отопительных приборов, работа которых не влекла бы за собой образования конвективных потоков. Но при выборе средства обогрева следует учитывать размер составляющей в эффективности работы агрегата, приходящейся на конвекцию.

Отопление помещений малого объёма вполне под силу агрегатам с естественной конвективностью, в комнатах значительных габаритов (производственного назначения) не обойтись без нескольких таких устройств или тепловых пушек — устройств с принудительной конвекцией.
