Последствия не заделанного стыка
Чтобы вывести печную трубу через кровлю в ней выпиливают отвесите большего диаметра, поэтому между стенками дымохода и кровельным материалом остается щель. В независимости от ширины зазора он является большой проблемой, с которой сталкиваются домовладельцы, строители. Чтобы устранить этот дефект и защитить подкровельное пространство от проникновения атмосферной влаги, используют уплотнители, фартуки, воротники, сделанные своими руками или купленные. Не заделанные щель между крышей и трубой дымохода чревата следующими последствиями:
- Повышенный износ кровельного материала. Большинство материалов для гидроизоляции крыши лучше защищены от проникновения влаги снаружи. Влага, проникающая через не заделанный зазор, попадает на внутреннюю поверхность кровли, со временем разрушает ее.
- Уменьшение срока эксплуатации стропильного каркаса. Заливающаяся вода попадает на элементы стропильного каркаса, которые изготавливают из древесины. Это приводит к загниванию, преждевременному разрушению стропил.
- Снижение эффективности утеплителя. Материалы для теплоизоляции крыши при намокании теряют свои свойства, становясь менее эффективными.
- Повышение влажности на чердаке. Повышенная сырость на чердаке становится причиной тяжелого, спертого воздуха, негативно отражается на внутренней отделке помещения.
Способы измерения
Если имеются сомнения, что тяга дымохода находится на достаточном уровне, необходимо выполнить проверку. Самым простым способом является провести исследования при помощи анемометра. При показаниях прибора в районе 10-2 Па тяга считается нормальной. Однако у такого метода имеется один минус. Он отличается невысокой точностью измерений. Это относится к недорогим приборам. К примеру, при наличии тяги менее 1 Па они могут показать, что ее вовсе нет. Это говорит о необходимости использовать более качественные измерительные устройства.
Профессиональные устройства отличаются высокой ценой и при этом довольно дорого стоят. Такие приборы обычно используются опытными печниками. При отсутствии анемометра можно воспользоваться одним из таких способов:
- По дыму. Очевидным признаком наличия или отсутствия тяги является дым, который может проникать в комнату. Если помещение задымляется, значит тяга плохая. В этом случае высок риск отравления угарным газом.
- По цвету пламени. Присмотревшись к цвету пламени, можно узнать, насколько сильной является тяга. Если пламя, которое находится внутри топки, отличается белым оттенком, а при горении слышны потрескивания, выискиваемый показатель слишком высокий. Оранжево-красный оттенок свидетельствует о недостаточном уровне силы вытяжки. При правильном устройстве дымохода пламя отличается золотисто-желтым цветом.
- При помощи спички. Если поджечь спичку или свечку, и поднести к прибору отопления, при хорошей тяге пламя будет наклоняться в сторону топки. При ровном горении пламени можно говорить об отсутствии вытяжки. Если же пламя будет наклоняться в сторону от дымохода, здесь имеет место обратная тяга.
- Зеркальцем. Такой метод тоже часто применяют для определения силы тяги. К дымоходу просто нужно поднести карманное зеркальце. Если на нем появится конденсат, тяга невелика.
Внимание! Тяга в дымоходе появляется за счет разницы показателей давления на улице и в комнате. В комнате, которую требуется отопить, давление выше, чем за ее пределами
Это объясняется тем, что температура в ней выше. При работе камина или печи многие владельцы частных домов отмечают снижение вытяжной силы в определенные периоды. Чтобы исправить ситуацию, понадобится создать усилитель вытяжной силы дымохода.
Принцип работы
Установка колпака на дымоход не только защитит от попадания в трубу дымоотвода воды и мусора, но и позволяет оптимизировать тягу в отопительном приборе. Происходит это следующим образом:
- воздушный поток упирается в стенку верхнего цилиндра и вынужден огибать его со всех боков;
- скользя по поверхности цилиндра, струя воздуха заворачивает наверх, в это время происходит подсос дыма, выходящего из канала;
- движение воздуха внутри дымохода становится более интенсивным, вверху трубы создаётся зона с пониженным давлением, куда и устремляется дым из топочной камеры;
- если струи ветра направлены вертикально или под углом, то они проникают в верхний цилиндр через зазор и подсасывают газообразные продукты горения в трубу.
Флюгер на дымоход своими руками — чертежи
Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным. Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.
Что такое флюгер на дымоход
Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.
Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.
Функции и задачи дефлектора и ветрозащиты дымохода
Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу. Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора. Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.
Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит. Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать. Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.
Изготовление флюгеров на дымоход
Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:
- кованый металл;
- оцинкованный металл;
- нержавейка;
- металлопрофиль;
- 4-5 миллиметровый листовой металл.
Разновидностей конструкций, как и функциональных особенностей у такого устройства множество
Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу
Принцип работы флюгера на трубе
Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.
Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.
Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.
Европейский колпак
Такая модель больше предназначена для предотвращения формирования конденсата и имеет закругленный вид. Дымник такого типа можно изготовить самостоятельно, используя стальной лист и изготовленные своими руками держатели.
Как изготовить европейский колпак:
Берут стандартный металлический лист и аккуратно сгибают вокруг трубы, можно непосредственно по контуру дымохода.
Переделывают ложки, за которые колпак будет держаться непосредственно на трубе. Лучше всего это делать специальным станком или попросить знакомого сварщика
Можно также проделать поперечные разрезы, не идущие до конца, и посредством пассатижей осторожно отогнуть полосы.
Указанные разрезы необязательно делать поперечными. Допускается использование продольных полос, если кусок металла довольно длинный
По краям вырезают прямоугольник и оставляют хвосты по центру. После этого сворачивают лист в форме полукруга и нажимают хомутом на хвосты.
Аккуратно сгибают ножки.
Допускается использование обычного хомута для дымоходных труб, чтобы монтировать такой колпак на трубу.
Чтобы сделать европейский колпак, понадобится лишь кусок листового металла и диск для болгарки.
Архитектурная форма
Что касается архитектурной формы колпака, то многоскатная флюгарка способна отлично защищать от попадания атмосферных осадков и снега. Такой дымник смотрится очень эффектно, особенно если установить сверху фигурки каких-либо животных, изготовленных из металла.
Модели с плоской поверхностью чаще находят применение. Есть колпаки с открывающейся крышкой, которые тоже популярны. Они удобны для профилактики и беспрепятственного обслуживания дымохода. Существенно улучшает тягу дефлектор, в корпусе которого присутствует вентиляционное отверстие.
Но дымник используют далеко не всегда. Необходимость в нём фактически отсутствует в местности, где редко бывают осадки и практически нет ветра. Но для российских широт он является необходимостью.
Как сделать дымник своими руками
Чтобы дымник полностью выполнял непосредственные функции, способствовал выпуску дыма из дымохода, необходимо основательно отнестись к вычислению всех его замеров, включающих отступ между защитной крышкой и верхней линией дымохода.
Самостоятельно сделать дымник целесообразно в виде пирамиды.
Это самая простая в изготовлении форма, но справляется со своими функциями не хуже элементов замысловатых форм.
Для этого форма фигуры должна быть прямоугольной или квадратной.
Последовательность работ по самостоятельному выполнению дымника (фото чертежей ниже):
- измерить ширину дымохода;
- выполнить эскиз на бумаге так, чтобы фигура накрывала с лихвой дымоход;
- методом сгиба бумаги и придавая необходимую форму, добиться окончательной фигуры элемента;
- перенести шаблон на лист металла (целесообразно использовать оцинкованную сталь: она легко режется и свободно прогибается);
- лист металла согнуть сначала по одной диагонали, и выпрямить, затем — по другой.
Форма пирамиды обозначена. Далее к углам крыши следует прикрепить кронштейны, которые прочно закрепляют к трубе.
Самостоятельное изготовление простых дымников может способствовать устройству более сложных вариантов элементов, но при этом стоит помнить о прямом назначении изделия.
Чертеж №1
Чертеж №2
Таким образом, дымник — это необходимый аксессуар для защиты труб дома от атмосферных явлений, крыши — от искр от пламени, а также от попадания в трубу различного рода мусора, листьев, птиц. Кроме того, дымник обеспечивает циркуляцию потока воздуха и препятствует задуванию дыма внутрь в дымоход.
Самостоятельное изготовление грибка для трубы
В первую очередь следует подготовить расходные материалы и инструменты, в том числе:
- деревянную или резиновую киянку;
- металлический лист толщиной 10 миллиметров;
- маркер;
- ножницы для работ по металлу;
- линейку;
- металлический уголок шириной 50 миллиметров и длиной 1 метр;
- пару перчаток.
Перед началом работы нужно выполнить на листе картона чертеж и примерить заготовку.
Последовательность действий при изготовлении грибка на трубу вентиляции будет следующей:
- На металлическом листе отмеряют прямоугольник определенного размера и отрезают его.
- Чтобы изготовить заготовку для крышки круглой формы со срезанным краем, нужно вырезать круг из прямоугольника и отрезать до центра уголок в 45 градусов.
- Края пластины подгибают при помощи киянки.
- Заготовке придают изгиб покатой формы. Для этого можно использовать угол рабочего стола или поверхность железного уголка.
- Заготовку соединяют по линиям сгиба и обрабатывают киянкой.
- Для устранения погрешностей формы, необходимо пройтись заготовкой по плоской поверхности. Теперь шапочка подготовлена.
- Для основы также нужно вырезать прямоугольник. Чтобы знать его длину, снимают замеры с трубы и добавляют запасные несколько сантиметров. Торцы заготовки обрабатывают киянкой. Придают пластине цилиндрическую форму и соединяют концы.
- Из остатков металлического листа делают 3 – 4 ножки, складывая отрезки вдвое. На их концах просверливают дырки, потом ножки снизу загибают.
- В шапочке с равными промежутками просверливают дырки и заклепками прикрепляют ножки.
- Примеряют шапочку к основе и при помощи маркера отмечают места для заклепок. Просверлив дырки, скрепляют конструкцию грибка заклепками.
Прежде, чем приступать к окончательной сборке, необходимо убедиться в ровности шапки, поставив конус на максимально ровную поверхность. Перед покраской изделия, до того, как соединять элементы, заготовку зачищают, грунтуют, покрывают антикоррозийным средством. Красящий состав для наружных работ наносят в 2 – 3 слоя.
Виды и материал для изготовления
Для обеспечения соответствующего качества устройству, для его изготовления используют следующие материалы:
Медь. Этот метал дает возможность флюгеру служить не один год, оставаясь в неизменном состоянии. При установке медного устройства на крышу, используют крепежные материалы из этого же металла, ведь с другими медь может вступать в химическую реакцию. Если применять для крепления иные элементы, кроме медных, то достаточно за короткий срок вид флюгарки будет испорчен.
Оцинкованное железо и сталь
Материал, используемый для изготовления, позволяет покрывать устройства краской, что важно для дизайна дома. Кроме того, они обладают высоким уровнем прочности и надежны не менее медных.
Многообразие видов и форм
Исходя из формы, которой обладает флюгарка, выделяют:
- Стандартную. Представляет собой мини-домик, который возвышается над трубой дымохода. Имеют различные дизайнерские решения.
- С закругленными крышками. Такой вид флюгарки больше характерен для Европы, но и в России пользуется популярностью. Учитывая их конструкцию, которая обладает повышенными свойствами аэродинамики, конденсат от осадков не скапливается под крышкой.
- С многоскатной крышкой. Представляют мини-крышу с двумя скатами по каждой из сторон. Такая форма обеспечивает флюгарке лучшую защиту от осадков в виде снега. Дополнительно на такую флюгарку ставят флюгеры, которые могут иметь форму различных объектов или животных.
- С открывающейся крышкой. Несмотря на то, что флюгарка предназначена для вывода воздушных масс, такая ее конструкция в состоянии увеличить и силу тяги.
Преимущества и недостатки
Плюсом установки колпака на дымоход является:
- более эстетичный вид дымоотводного канала;
- защита внутреннего пространства труб от попадания посторонних предметов и разного мусора;
- защита материала дымохода от воздействия осадков;
- дымник прикрывает часть устья, не позволяя потоку ветра опрокинуть тягу.
Минусов от монтажа зонтика на дымоходе не так много, но они довольно существенны:
- изделие устанавливается на пути выхода продуктов горения и служит некоторым препятствием их свободному оттоку. Неверно выбранная и смонтированная модель может уменьшить тягу и привести к задымлению помещения;
- образующийся при сжигании топлива водяной пар, выходит вместе с дымом по трубе на улицу и конденсирует, соприкасаясь с холодным металлом колпака, а затем замерзает при понижении температуры ниже 0º. В результате на дымнике намерзают сосульки, которые перекрывает проходное отверстие трубы и препятствуют процессу дымоудаления.
Технология изготовления прямоугольной вытяжной установки с флюгаркой
Чертеж прямоугольного колпака дымохода. (Для увеличения нажмите)
- Вырезают из листа железа прямоугольник с учетом при сгибе, чтобы было 10 см на посадку дымовой трубы.
- По сторонам делают косые надрезы на одинаковом расстоянии, при соединении эти надрезы дадут трапециевидные сегменты.
- Далее делают четыре стойки, прикрепляют на углах прямоугольника, закрепив заклепками.
- Загнуть кончики, получается отверстие, как на чертеже.
- Отдельно вырезают прямоугольник: загибают в виде арки, закрепляют — это уже готовая вытяжка, для оригинальности можно изготовить флюгарку.
- Готовую конструкцию устанавливают в дымоходную трубу.
Крепление трубы с установкой делают согласно тому, из чего сооружена дымовая труба.
Материалы
Материал, из которого сделан оголовок, влияет на долговечность конструкции. Распространены образцы из стали, меди и цинк-титанового сплава:
- Стальные козырьки для дымоходов самые дешёвые. Но у них недолгий срок эксплуатации. Через 5 – 10 лет этот доборный элемент нужно будет менять. При эксплуатации ТТ-котлов срок службы стальных колпаков ещё меньше (3 – 5 лет). Оцинкованное железо ещё менее долговечно. Оно быстро прогорает. Использование нержавеющей стали продлит жизнь оголовку до 30 лет. Этот материал устойчив к коррозии и высоким температурам. Но цена его выше.
- Медные колпаки – лидеры качества и эстетичности. Высокая стоимость медных изделий оправдана их долговечностью (от 50 лет). Единственный нюанс – для их монтажа потребуются медные же крепёжные элементы и метизы. С остальными металлами медь будет вступать в реакцию, окисляться, что приведёт к износу оголовка в местах крепления.
- Цинк-титановые конструкции также хорошо зарекомендовали себя при аналогично высокой цене.
Не так давно на рынке появились доборные элементы кровли из полимеров. Относительно низкая цена таких козырьков себя не оправдала. Полимер недостаточно термостоек, атмосферостоек, к тому же хрупок. Проверенные временем варианты из меди, цинк-титана и нержавейки стоят потраченных на них денег.
Особенности и назначение

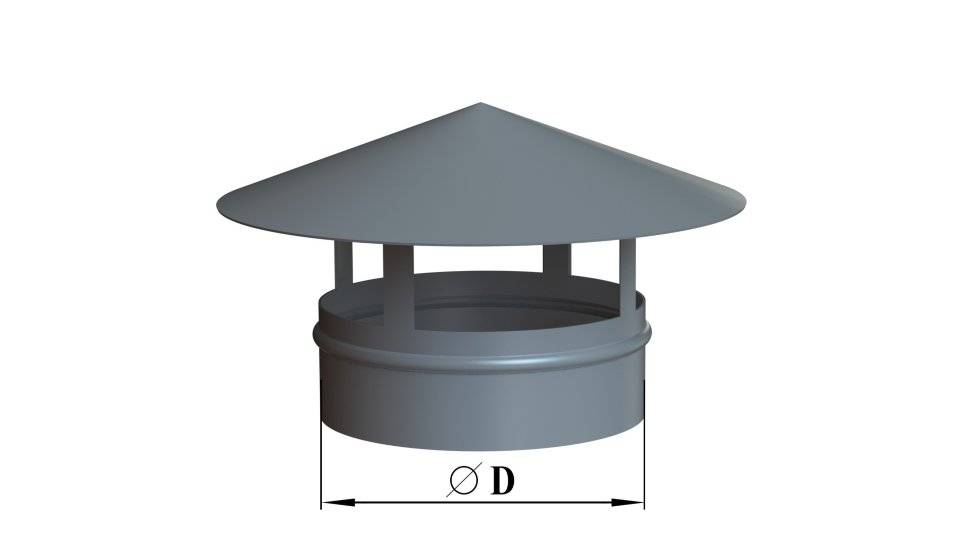

Колпак, установленный на оголовок дымохода, напоминает зонтик или козырек. Он может выглядеть просто и практично или эффектно и необычно. Наблюдая за крышами домов, можно отметить, что не на всех трубах имеется защитный зонтик.
Плюсы и минусы
Изделие может показаться декоративным завершением кирпичной трубы, но по факту колпак выполняет вполне практичные функции.
- Конструкция над дымоходом защищает от дождя и снега.
- Она не дает листьям, мелким веткам и прочему мусору попасть в дымоотводный канал.
- Если над трубой простерся колпак, у птиц нет шанса свить в ней гнездо.
- Негативное воздействие внешней среды со временем разрушает кирпичную кладку оголовка. Задача колпака – продлить эксплуатационные свойства выходящей на крышу трубы.
- Во время сильных порывов ветра может образоваться обратная тяга, чему с успехом препятствует защитный козырек, перераспределяя потоки воздуха.
- Декоративные изделия становятся настоящим украшением крыши. Иногда к ним добавляется красивый флюгер. С его помощью всегда можно узнать направление ветра.
Несмотря на важность пребывания защитного колпака над оголовком дымохода, не все считают, что в нем есть необходимость. Несколько негативных факторов заставляют некоторых владельцев частных домов не использовать данную конструкцию. Минусов немного, но они существенные
Минусов немного, но они существенные.
- Колпак, установленный на пути выходящего дыма и продуктов сгорания, в какой-то степени их задерживает. Особенно это проявляется в том случае, когда неудачно выбранная конструкция сужает канал.
- В процессе сжигания топлива образуется водяной пар. Он поднимается вместе с дымом и оседает конденсатом на внутренней поверхности защитного козырька. В зимнее время это приводит к образованию сосулек, способных перекрыть канал дымохода. Некоторые современные газоотводящие проходы наделены особым отсеком, собирающим влагу, и это позволяет нивелировать проблему конденсата.
- Колпаки, выполненные из тонкого материала, прогорают в течение пяти лет и требуют замены.
Конструкция
Теперь давайте разберемся, как устроен колпак для дымохода. Он состоит из ряда элементов.
- Колпак-флюгарок (защитный зонтик). Это та часть, которую мы видим распростертой над трубой. Она имеет разные формы и конструкции, но все они должны защищать дымоход от негативных проявлений внешней среды.
- Фартук-капельник. Данный элемент уберегает оголовок трубы от сырости, вызванной каплями, отскакивающими от колпака во время дождя.
- Кронштейны. Они удерживают зонтик над фартуком, создавая достаточный вентилирующий просвет между ними. Количество кронштейнов определяется габаритами козырька, а расстояние между ними составляет от 30 до 50 см.
- Болты, крепящиеся в анкер.
Принцип действия
Помимо защитной функции, колпак выполняет и другую ответственную работу. Принцип действия системы заключается в следующем: воздушный поток перенаправляется цилиндрическими стенками колпака по кругу и выталкивается наверх. В этот момент происходит подсос дыма и вытягивание его из трубы, что позволяет создавать более интенсивное движение воздуха в самом дымоходе. Образующаяся под колпаком область пониженного давления дает возможность устремляться к ней дыму из топочного отсека.
Те, кто решит, что колпак трубе необходим, должен ознакомиться с нормативными документами и СП 7.13130.2013. В них отмечено, что форма козырька не должна влиять на расчетные нормы тяги, ухудшать процесс выведения потоков воздуха. Более усложненные конструкции на дымоходе предусматриваются еще на стадии проекта кровли.
Ход работ
Для изготовления козырька на трубу дымохода своими руками и его последующей установки, проводим измерение параметров, которые имеет оголовок трубы дымохода, чтобы создать основание. Перед тем как сделать козырек на дымоход, необходимо выполнить чертежи флюгера на дымоход своими руками. В отсутствии схемы изготовить флюгер для дымохода будет невозможно.
Выполнив эти работы, изготавливаем декоративную часть дымника. Сначала производим изготовление деталей из картона. Первой создаем шапку. Вырезаем ее соответственно размеров на чертеже. Если она имеет форму конуса, то ее картонный аналог должен выглядеть кругом без 1-го сектора, параметры которого должны совпадать с размерами на схеме.
На следующем этапе загибаем в разные стороны кромки сектора. Из картонки производим конусообразную заготовку. Гнутые кромки накладываем друг на друга. Если картонная шапка получилась – переносим ее на металл.
Для загиба кромок металлической детали предусмотрено использование деревянного молотка, называемого киянкой. В качестве подставки возьмем брус из дерева или металла. Итак, деталь стала конусообразной, кромки положены друг на друга, бьем киянкой по стыкам, пока они не закрепятся.
Теперь готовим основу. Процесс является достаточно простым. Длина вырезаемого металлического листа должна быть больше размеров, которые имеет оголовок, для того чтобы кромку можно было загнуть. Процесс загиба аналогичен предыдущему.
Дальше идет изготовление опор, на которые будет устанавливаться шапка. Они производятся из металлического листа. Опорная высота должна совпасть с шириной листа. По черте в двух сантиметрах от кромки сгибаем лист. Процесс повторяется. В итоге получится плоская металлическая полоса. Вырезаем ее и опора готова! Производим еще 3 такие заготовки.
Отступаем на 1 см от края опоры, просверливаем отверстия. Такие же отверстия проделываем и в шапке. Крепим эти две детали между собой методом клепки. Для нее существуют специальные приспособления и инструменты. То, что у нас получилось, крепим с основанием. Теперь дымник готов. Ставим его на оголовок дымовой трубы и продолжаем дальнейшую установку.
Теперь вы знаете, как сделать зонт или флюгарку своими руками в домашних условиях. Узнали вы и то, что нужно устанавливать на каналы, осуществляющие вентиляцию. Конечно, потребителям приобрести зонт на дымоход в магазине проще. Можно также заказать зонт на трубу или козырек для дымохода у специалистов, потому что ассортиментом подобной продукции рынок заполнен. Да и произвести зонт дымовой сложной конструкции самому дома не удастся. Но зная, как сделать козырек на трубу и как наладить производство флюгера дефлектора своими руками, соорудить простую конструкцию из оцинкованного металла для трубы вам будет под силу.
На прощание хочется пожелать счастья, мира и тепла вашему дому!
