Кладка печи своими руками: просто и практично

Необходимые материалы

Для изготовления и кладки печи своими руками применяют очень распространенные материалы – глину, кирпич и песок.

Кирпич

Кирпич должен быть окрашен ровно, а также в меру прокален (постукивая по нему, можно услышать металлический звонкий звук).

Правильный раствор

Чтобы приготовить своими руками раствор понадобится огнеупорная, обычная либо красная глина (выбор зависит от сорта кирпича). Для наполнителя применяют песок с мелкими крупинками. Готовый раствор для кладки должен быть достаточно пластичным, чтобы он просто ложился на материал. Так как глина обладает разными показателями жирности, то подобрать оптимальное соотношение ингредиентов, можно с помощью самостоятельного подбора. Чаще всего соотношение будет таким: 1:1 либо 1:2. Объем воды будет равен 25% от количества глины.

С целью проверки качества раствора можно скатать шарик и подсушить его. Если не будет обнаружено трещин, а при падении шар не расколется – все в норме.

Элементы из металла

  • Полудверцы и дверцы;
  • Колосниковая решетка;
  • Заслонка из чугуна;
  • Задвижки и вьюшки из чугуна;
  • Плиты.

Русская печь в доме

Традиционный домашний быт российского крестьянина в прямом смысле строился вокруг печи. Под нее при устройстве избы отводили значительную часть внутреннего пространства. Печка не только обогревала помещение, но и служила местом для сна всей семьи, готовки пищи и выпечки хлеба.

Старинная русская печь в избе

К достоинствам таких печей относят:

  • долгий срок службы при правильном уходе;
  • способность часами удерживать тепло;
  • множество дополнительных способов использования – сушка ягод и грибов, применение для хозяйственных дел и ремесел;
  • способность защищать организм от болезней.

Последнее означает, что на лежанке хорошо разогретой печи практически весь отопительный период поддерживается температура примерно 25-28 градусов тепла.

Были у такой конструкции и минусы:

  • печь в доме отнимала много полезной площади;
  • из-за значительного веса предполагала собственный фундамент (поэтому не было возможности обустраивать ее в многоэтажном доме);
  • требовала большого количества топлива;
  • топка не выдерживала высокие температуры.

Главным недостатком исторической конструкции русской печи было то, что обогрев помещения происходил лишь в средней и верхней зоне, а ближе к полу совсем не поступал. Отчасти этот недостаток компенсировался устройством дополнительных огневых камер (подтопков).

Немного теории: строение печи и основные разновидности

Следует точно различать печи по принципу использования, которые делятся на:

Отопительные печки из красного кирпича. Применяются наиболее часто, так как с их помощью можно отопить до 100 м2 помещения. Размеры печи могут быть достаточно большими.

Отопительная печь

  • Варочные печи. Используются исключительно для приготовления пищи, конечно, при этом распространяя вокруг определённое тепло.
  • Комбинированный вариант из кирпича. Такая кирпичная печь может использоваться как для готовки, так и для отопления. Очень удобно, например, на даче или в загородном доме.

Пример комбинированной печи

Каминные варианты. Печь-камин из кирпича не получила широкого распространения, но некоторые хозяева стараются придать старым печам именно вид камина, экономя место. Используется для отопления помещения или как декоративный вариант источника огня.

Каминный вариант кирпичной печки

Чтобы узнать основные конструктивные элементы и размеры печи из красного кирпича, для примера следует взять наиболее популярный вариант – комбинированный (варочная плита и кирпичная печь для отопления дома или дачи).

Строение комбинированной печи из кирпича:

  • Топка. Это то место русской печи, в котором происходит сгорание топлива. Так как температура в этом месте постоянно высокая, то подбирать материалы следует соответственно.
  • Поддувало. Свободная полость, которая выкладывается из кирпича непосредственно под топкой. Основная функция – накопление пепла и мелких недогоревших остатков. Также через поддувало в топку попадает воздух, что улучшает качество горения топлива.
  • Каналы для отвода дыма из печи. Одна из наиболее сложных частей печи. Проходя по каналам, продукты горения отдают часть тепла кирпичу, который впоследствии обогревает помещение.
  • Дымоход. Выпускает в атмосферу отработанные газы. Также обеспечивает необходимую для горения тягу в русской печи.
  • Плитка. Расположена в месте над топкой и только в варочных или комбинированных печах.
  • Отверстия для чистки. Для большего удобства монтируются в верхней части дымохода, это место позволяет его быстро и качественно прочистить.

Тандыр или русская печь

Тандыр – древняя конструкция глинобитного очага куполообразной формы. Распространена в разных регионах: от Центральной Азии и Севера Китая до Африки и Латинской Америки. Сочетает высокую теплоемкость с топливной экономичностью, ведь на исторической родине этих печей никогда не было избытка дров.

Древний тандыр

Отличительная черта тандыра – однокамерная конструкция с высоким круглым сводом. Рабочая температура в топке выше, чем в русской печи. Поэтому тепловой режим при готовке пищи интенсивнее, что влияет на ассортимент блюд. Кухня славится богатством рецептов, основанных на томлении: каши, зерновые блюда, разнообразные супы и отвары.

Схема простейшей кирпичной печи для дачи и дома

Отопительная каменная печь в общем виде выглядит следующим образом:

  • Ниже уровня пола размещается фундамент, на который укладывается изоляция.
  • На пол устанавливаются шанцы — ножки, обеспечивающие прогрев нижней части.
  • Непосредственно над ними расположено поддувало, а также душник. Он нужен для равномерного прогрева по высоте.
  • От основной комнаты его отделяет поддувальная дверца.
  • Непосредственно над ним располагается топка. На её дно укладывается колосниковая решётка, являющаяся также сводом поддувала.
  • Прямо над дверцей топки расположен свод топки, за которым находится хайло или устье.
  • Выше начинаются прочистка, перевал и конвекторы.
  • Над прочисткой расположены две задвижки.
  • Почти на самом верху имеются выход душника в помещение, дымовой канал и перекрыша.
  • От потолка дымоход отделяет внутренняя разделка.
  • На самом верху расположено устье дымохода.

Есть ли необходимость в наличии чертежа?

Если есть подробное описание, наглядные схемы или видео, можно спокойно обойтись и без чертежей. Ведь именно простота каждой конструкции и минимум расходов позволяют мастеру избавиться от продолжительного и сложного монтажа.

Чертеж может потребоваться только тогда, когда запланировано строительство крупной стационарной печи, которая будет одновременно выполнять функции и обогрева, и приготовления пищи. Но если опыт в подобных делах уже имеется, даже тогда мастер может обойтись без чертежей.

Если печку для дома делает новичок, мастера-профи рекомендуют сделать пробный «макет», без использования смеси. Это поможет разобраться в особенностях кладки, не совершить в дальнейшем серьезных ошибок и выполнить чистовой вариант правильно.

Сооружение дачной печи из кирпича

Чертежи-порядовки для кладки с пояснениями.

Нам понадобится глиняно-песчаный раствор, строительный кирпич (двойной силикатный кирпич М 150 не подойдет, нужен глиняный), мастерок, ведро, корыто для замешивания, отвес, уровень, асбестовый шнур, шамотный кирпич, дверцы, задвижки и другая печная фурнитура, стальная оцинкованная проволока, молоток с киркой, болгарка с диском по бетону.

Печь займет 0.4 м², при этом вес ее будет незначительный, поэтому можно обойтись без фундамента. Если у вас пол слабый, тогда лучше сделать стяжку под кладку.

Итак, кладка маленькой дачной печки по шагам:

  • На выбранное для печки место кладем рубероид или пергамин размером 530×780 мм для гидроизоляции;
  • Сверху насыпаем песок толщиной в один сантиметр и разравниваем;
  • По схеме №1 (рисунок в начале параграфа) выкладываем первый ряд кирпичей, не скрепляя, и выравниваем его с помощью уровня;

Выстилаем первый ряд.

  • Наносим тонкий слой глиняного раствора. Берем поддувальную дверцу, обматываем двойным слоем асбестового шнура и закрепляем скрученной проволокой.
  • Выкладываем второй ряд кирпича.

Второй ряд с дверцей.

Берем шамотный кирпич и выкладываем третий ряд. После его формирования устанавливаем колосниковую решетку. Соблюдаем зазоры на температурное расширение материалов до 1 см.

Из шамотного кирпича выкладываем ряд с местом под решетку.

  • Кирпичом, установленным на ребро, выкладываем четвертый ряд. Внутри дымоходного канала делаем подставки для внутренней перегородки. «Вышибные кирпичи» задней стенки кладем без глины с незначительным выступом наружу.
  • Устанавливаем топочную дверку, обмотанную предварительно асбестом. Крепим скрученной проволокой и временно фиксируем двумя кирпичами: один ставим сзади на попа, другой на него и дверцу сверху.

Устанавливаем топочную дверцу.

Выкладываем пятый ряд плашмя по контуру четвертого, а шестой на ребро. Дымоходные стенки затираем мокрой тряпкой.

Дверцу крепим проволокой.

Седьмой ряд кладем плашмя из трехчетверок (3/4 от целого кирпича отрезаем болгаркой) для связки с восьмым рядом. Задняя стенка опять на ребро.

Кирпичи подрезаем болгаркой.

Восьмым рядом закрываем топочную дверцу двумя кирпичами над ней. Над топкой устанавливаем скошенный кирпич для центровки пламени под конфорку.

Накрываем топочную дверцу.

  • Девятый ряд кладем со смещением назад (небольшим) для поддержания открытой дверцы. Перед кладкой выкладываем мокрый асбестовый шнур для герметизации стыков кирпича и варочной плиты.
  • Десятым рядом начинаем формирование дымовой трубы, которая будет постепенно расширяться назад. Трубу будем делать приставную, чтобы не сместить центр тяжести конструкции, либо насадную из легкого железа.

Начинаем формирование трубы.

В одиннадцатом ряду укладываем задвижку, уплотняем ее асбестовым шнуром, обмазанным глиной.

Здесь будет задвижка.

Далее идет дымовая труба в четверик, которая стыкуется с металлической легкой трубой.

Продолжаем дымовую трубу до места стыковки.

Теперь вынимаем вышибные кирпичи и чистим нижнюю часть дымохода от мусора.

Выводим дымоход под трубу.

  • Закрываем щель между первым рядом кирпича и полом металлической Г-образной втулки и прибиваем плинтус.
  • Белим печь или покрываем ее печным лаком, герметизируем все стыки между металлом и кирпичом. Металлические детали можно покрасить черной огнеупорной краской.

Белим и украшаем печь.

Делаем пробную топку бумагой и мелкими ветками, затем даем 2 недели на просушку.

Как видим все манипуляции не так уж трудно произвести самостоятельно. Материальные и трудовые затраты сравнительно невелики, места сооружение занимает не так и много.

При этом мы получили отопительно-варочный прибор, который прекрасно протопит небольшой дачный дом, придаст вашей стряпне неповторимый вкус и аромат дыма, создаст приятную атмосферу и уют.

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

  • Полнотелый красный кирпич – 107 шт;
  • Поддувальную дверку – 1 шт;
  • Колосниковую решетку – 1 шт;
  • Одноконфорочную чугунную плиту – 1 шт;
  • Топочную дверку – 1 шт;
  • Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Примерный прообраз печки

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Схема порядовки с 1 по 8 ряд

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Схема порядовки с 9 по 11 ряд

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

Отопительная печь с нижним обогревом размером 1650×510 мм

Отопительная печь имеет размеры, мм: 1650x510x2310.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

  • кирпич красный — 640 шт.,
  • глина красная — 22 ведра,
  • песок — 12 ведер,
  • дверка топочная — 250×210 мм,
  • дверка поддувальная — 140×250 мм,
  • задвижка дымовая — 130×250 мм,
  • решетка колосниковая — 300×250 мм,
  • дверки прочистные размером 130×140 мм — 7 шт.,
  • предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч. 2

Печь рассчитана для обогрева помещения площадью до 50 м . Теплоотдача печи при одноразовой топке составляет 5 кВт (4300 ккал/ч), при двух топках в сутки — около 6,2 кВт (5300 ккал/ч). В данной печи можно применять все виды твердого топлива, но при применении антрацита и каменного угля печь с девятого ряда до перекрытия топливника желательно выложить огнеупорным кирпичом, а при его отсутствии следует выложить топливник , применив в этих рядах отборный красный кирпич.

Чертежи разрезов и порядовки приведены на рис. 7.

Рис. 7. Отопительная печь с нижним обогревом размером 1650×510 мм а — фасад и разрезы Г—Г, Д—Д, Е—Е; б — кладка 1 —8 рядовРис. 7. Продолжение в — разрезы А—А, Б—Б, В—В; г — кладка 9—17 рядовРис. 7. Продолжение д — кладка 18—35 рядов

Кладка печи не составляет особых трудностей. Пятый ряд определяет основные размеры дымоходов нижней отопительной камеры, этим рядом перекрывают дно зольниковой камеры. Двадцать пятый ряд также определяет основные размеры дымоходов верхней отопительной камеры. На поперечном разрезе печи внутренняя часть видна, как на рентгеновском снимке (см. горизонтальный разрез печи).

Отопительная печь с нижним обогревом размером 1160×890 мм

Отопительная печь имеет размеры, мм: 1160x890x2240.

Расход материалов следующий:

  • кирпич красный — 580 шт.,
  • кирпич огнеупорный — 140 шт.,
  • глина красная — 22 ведра,
  • глина огнеупорная — 5 ведер,
  • песок — 13 ведер,
  • дверка топочная — 250×210 мм,
  • дверка поддувальная — 250×140 мм,
  • задвижка дымовая — 130×250 мм,
  • решетка колосниковая — 380×252 мм,
  • дверки прочистные размером 130×140 мм — 9 шт.,
  • предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч.

Печь рассчитана для обогрева помещения площадью до 45 м . Теплоотдача печи при одноразовой топке составляет 4,3 кВт (3700 ккал/ч), а при двухразовой топке — 5,4 кВт (4600 ккал/ч).

В данной печи колосниковая решетка рассчитана на применение в качестве топлива дров, углебрикетов и торфяного брикета. При использовании антрацита и каменного угля колосниковую решетку сзади закладывают огнеупорным кирпичом на ребро.

Чертежи разрезов и порядовки кладки приведены на рис. 5.

Рис. 5. Отопительная печь с нижним обогревом размером 1160×890 мм а — фасад; б — кладка 1—12 рядовРис. 5. Продолжение в — разрезы А—А, Б—Б, Г—Г; г — кладка 13—18 рядовРис. 5. Продолжение д — разрезы В—В, Д—Д, Е—Е; е — кладка 19—28 рядов; 1 — топливник; 2 — зольниковая камера; 3 — колосниковая решетка; 4 — топочная дверка; 5 — поддувальная дверка; 6 — прочистные отверстия; 7 — дымовая задвижкаРис. 5. Продолжение ж — кладка 29—32 рядов

При кладке второго ряда необходимо точно придерживаться порядовки, так как этим рядом образуется система дымоходов нижней отопительной камеры. Кладкой четвертого и пятого рядов’ устраивают дно зольниковой камеры. При кладке шестого ряда к кладке крепят поддувальную дверку.

В остальном кладка печи не представляет трудностей и похожа на кладку предыдущих печей, только надо при этом строго придерживаться порядовок: не следует делать неоправданное сужение дымоходов. Трубу кладут в пять кирпичей с внутренним размером 130×250 мм.

Из чего состоит печь

Сегодня даже проекты печей разрабатываются дизайнерами, поэтому внешний вид может быть совершенно разным, но внутренние составляющие сложно чем-то заменить

Обратите внимание на этот раздел, изучив его подробно вы уже наполовину будете знать, как сложить печь своими руками

Топка

Она же теплообменник. Представляет собой главную часть любой обогревательной конструкции. В нее загружается печное топливо, там же производится розжиг и горение. Размеры топки прямо пропорциональны площади дома, который нужно топить. Минимальный размер стороны квадратного теплообменника составляет 40 см, максимальный редко превышает 1 метр. Кладка сердца печки своими руками возможна только при наличии огнеупорного кирпича – постоянный сильный нагрев заставит растрескаться обычные строительные материалы. Толщина стенок должна равняться половине кирпича.

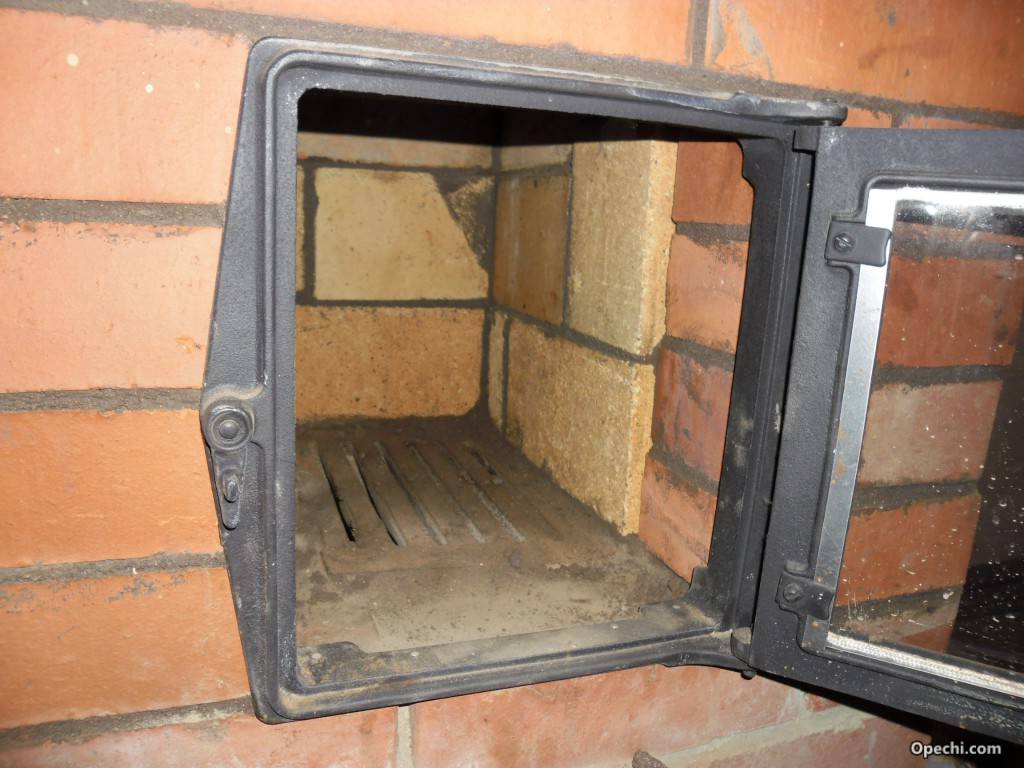

Топка кирпичной печи

Зольник

Это часть конструкции, которая на схеме печки расположена в самом низу под теплообменником. Она необходима для сбора отработанных материалов горения, зачатую ее комбинируют с отсеком для подачи воздуха. Нельзя сказать, что это ошибка, но так печной мусор может распространиться по дому. Многие проекты печей предусматривают наличие специальной трубки для подачи кислорода, поэтому на схемах изображается одна дверца, ведущая в зольник.

Дымоход

Перед тем, как сложить печь своими руками, подумайте каким образом планируется отведение копоти, ведь для монтажа дымоотвода требуется частичная разборка крыши и ее последующая герметизация. Некоторые умельцы используют вместо кирпичного дымохода гофротрубы, схожие по внешнему виду с трубами от старых вытяжек. Такие материалы не приспособлены для чистки и постоянного нагрева, они больше подходят для периодической эксплуатации, поэтому дымоход для дома лучше сложить из стандартных кирпичей.

Труба для выпуска отработанного газа должна быть по возможности прямой и без стыков. Это упростит ее очистку. Если не удается все сделать самому, то стоит подключить к делу помощников-специалистов. Печной мастер не возьмет много денег, но поможет предотвратить утечку угарного газа, сделает так, чтобы трубы и сама конструкция не дымили.

Дымоход из кирпича

Строение печи для дома, печей для дома классической схемы

Печь состоит из 3-х основных частей. Тело печи, фундамент и дымоход, выходящий на крышу.

Схема печи пример: Печь состоит из:

  1. Основания- фундамент;
  2. Гидроизоляционный материал;
  3. Шанцы. Представляют собой отверстия, их делают что ты создать обогрев нижней части помещения. Они выполняет функцию «ножек» в конструкции;
  4. Поддувало;
  5. Отверстие воздушного канала, способствует прогреву помещения по всей высоте;
  6. Дверца для поддувала;
  7. Решетка колосник;
  8. Дверца растопочной части;
  9. Топочная часть;
  10. Свод топочная части;
  11. «Хайло» (Иногда хайлом называют именно вертикальную часть топки с соплом);
  12. Дверца для прочистки;
  13. Перевал душника;
  14. Душник;
  15. Задвижки, регулирующие направление хода;
  16. Конвекторный канал;
  17. Задвижка, перекрывающая дымоход после нагрева печи. Закрывают после протопки, что бы печь не остывала.
  18. Дверца выхода душника;
  19. Дымоходное отверстие;
  20. Перекрышка (верхняя часть печи);
  21. Разделка дымохода под перекрытие;
  22. Перекрытие;
  23. Печная труба на крыше (выдра или распушка).

Основание кладки

Основание кладки выполняют в косую штриховку из простого красного кирпича, на цементно-песчаный раствор. Эта часть находится под топкой и не будет испытывать высоких тепловых нагрузок. Топочную часть выкладывают из красного керамического кирпича, в сочетании с огнеупорным (шамотным) материалом. В качестве раствора используют глиняную смесь с песком (иногда с добавлением шамота).

Лист металла и асбеста укладывают перед дверцей поддувала. Толщина асбестового слоя должна быть около 5 мм. Его края должны закладываться в кладки печей. Вынос металлического листа не менее 250 мм. Края подворачивают, подбивая к полу.

В отличие от цементно-песчаного раствора, смесь из глины и песка высыхает, а не схватывается. Поэтому, при постоянно действии влаги (особенно в зимний период), раствор размокает. По этой причине, некоторую часть печи, не испытывающую высокие температуры (до 300 градусов по Цельсию), кладут на цементно-песчаный раствор. Применяют портландцемент марки 400 и кварцевый карьерный песок.

Чтобы обеспечить скопление сажи в нижней части каналов, края переходов делают округленного вида. Каждый новый канал должен быть больше по высоте, чем первый (нижний переход). Из нижних каналов гораздо проще вычищать сажу.

Дымоход

Дымоходная труба выкладывается из красного керамического кирпича и обычного цементно-песчаного раствора. Такой кирпич дешевле, чем шамотный, а раствор значительно крепче. Нельзя забывать и про разделку дымохода внутри квартиры (в перекрытиях). Разделка выполняет противопожарные функции. Толстый слой кирпичей медленней прогревается, в случае возгорания сажи, и тем самым отдает на перекрытие меньше тепловой нагрузки.

Верхняя труба дымохода (выдра), которая находится над крышей, выполняет декоративные функции, является бортиком для стекания осадков. От высоты трубы, будет завесить тяга в печи.

Виды печей

Перед тем как сложить печь своими руками, чертежи которой можно найти в интернете, следует ознакомиться с главными типами конструкций:

  1. Отопительная печь – предназначена лишь для обогрева здания. Установка и кладка подобной печи своими руками является быстрым процессом, поскольку конструкция довольно простая;
  2. Отопительно-варочная печь – наиболее известный и востребованный агрегат. Помимо обогрева, она дает возможность готовить еду, а также экономить газ и электроэнергию. Для готовки имеется специальная плита, а иногда духовой шкаф;
  3. Печь-камин – ее конструкция значительно экономит место в помещении, обеспечивая обогрев и отличные условия для проживания. Розжиг такого агрегата занимает мало времени. Отличительной чертой является стильное оформление, в чем можно убедиться, просмотрев видео.

Чертежи отопительных конструкций отличаются по своей форме. К примеру, в загородном доме чаще отдают предпочтения квадратным, круглым и прямоугольным видам печи.

Какую строить?

Посмотрим для начала, какую возможно построить печь на улице с учетом того, что топиться она будет не интенсивно и нерегулярно, зато будет подвергаться климатическим воздействиям, зимой промерзать, а снабдить ее высоким дымоходом будет сложно. Но и опасность от распространения угарного газа из уличной печи сводится к минимально возможной, хотя и не устраняется совсем, особенно в беседке, под навесом и в безветренную погоду. Не забывайте об этом: печи, которую можно было бы топить как попало, не боясь угара, не существует. Угореть можно, и просто сидя у костра.

Имея в виду эти обстоятельства, выбор конструкции печи для улицы оказывается не столь уж широк. Простейшая садовая печь – всем известная плита-груба или грубка. Выглядеть она может ужасающе, поз. 1 на рис., но топить ее можно чем угодно горючим и работает она исправно практически независимо от качества используемых материалов и работы: строя грубу, можно пускать в дело бой простого красного рабочего кирпича или камни из окрестностей на обычном цементно-песчаном кладочном растворе, т.к. микротрещины в кладке почти не влияют на технические показатели этой печи. См., напр., ниже видео, как 5-летний ребенок построил плиту-грубу, которой его семья успешно пользуется и на которой к тому же можно коптить. Что, между прочим, позволяет далеко не всякая печь, см. далее.

Видео: простая печь-груба, конструкция доступная ребенку

Уличная печь на даче выходного дня часто представляет собой жаровню-барбекю, поз. 2. Хотя, как увидим далее, на самом деле это вовсе не барбекю. Кирпича на такую печку уходит примерно столько же или менее, как на грубу (ок. 200 шт.), и точно так же можно использовать красный рабочий кирпич, но кладочный раствор ввиду, так сказать, субтильности строения, нужен уже печной для улицы (см. далее, о технологии и материалах).

На основе жаровни разработана т. наз. финская уличная печь из кирпича, представляющая собой очаг, жаровню или мангал, пристроенные к плите-грубе, поз. 3. На самом деле финского в такой печи только то, что финны первыми догадались выпускать их в виде набора – инструкция по постройке с подробными указаниями и порядовками, сухая смесь для приготовления кладочного раствора, закладные детали, фурнитура. Сейчас отечественные наборы для постройки уличной кирпичной печи продаются и в РФ. Иногда в набор входят и кирпичи; при необходимости – подтесанные/обрезанные и пронумерованные. Набор для уличной печи-финки стоит недорого, а постройка печи из него по силам и совсем неопытному человеку, благодаря чему финские уличные печи из набора очень популярны, см. напр. след. ролик.

Видео: финская уличная печь

https://youtube.com/watch?v=1qCvXhB7jSk

Еще реже на участках встречается уличный камин, поз. 5. Причина – ограниченная функциональность: можно любоваться пламенем и приготовить что-нибудь, как на простом очаге, хотя материало- и трудоемкость уличного камина достаточно высоки. Русская печь строится на улице (поз. 6) еще реже. Кулинарные качества продуктов и блюд из русской печи общеизвестны, но на малую русскую печь нужно 2500 кирпичей, на большую – 3500, конструкция весьма сложна и защитить ее от непогоды непросто. По тем же причинам в частных домовладениях мало распространены неаполитанские (поз. 7) и сицилийские печи для пиццы и выпечки; кроме того, это достаточно узко специализированные устройства.

Традиционные русские печи

Несмотря на все разнообразие устройств русских печей, выделяют несколько их основных типов.

С лежанкой

В русской избе на печах в холодный сезон устраивали обогреваемые спальные места. Пока теплоизоляция стен не отличалась надежностью, такие лежанки старались делать как можно выше, где под потолком собирался теплый воздух. На полати нужно было забираться по лестнице. Вмещали они от 2 до 6 человек.

Традиционная русская печь с лежанкой

Позже конструкция зданий улучшилась. Лежанки пристраивали к печам сбоку, пропуская внутри дымовой канал для обогрева. Высота от пола не превышала 0,5 м.

С плитой

Если обогреваемую лежанку к печи не пристраивают, над топкой ставят чугунную плиту. Она исполняет функцию варочной поверхности. В плите заводским способом отлиты прикрываемые крышками конфорки (обычно две). При необходимости крышку можно снять и установить в отверстие казан с едой.

С водогрейной коробкой

Нагревательную коробку для воды с разборным краном встраивают непосредственно в кладку. Как вариант – монтируют металлический клепаный или сварной футляр, куда вставляют короб с водой.

Кирпичная или металлическая?

Если помещение планируется обогревать только печью, то лучше подойдёт кирпичная — она дольше отдаёт тепло в комнату и медленнее остывает. Она нуждается в установке крепкого фундамента, который держит конструкцию.

Фото 3. Готовая простая печь для обогрева дачи. Дополнительно оснащена варочной поверхностью.

Металлическая печь подойдёт в случае, когда в доме уже есть отопление или помещение используется лишь время от времени и его необходимо быстро прогреть. Металлическая печь лёгкая и не требует установки фундамента.

Выбор того или иного типа печи зависит от условий, где планируется её использовать.

Виды печек

Сложить печь – дело нехитрое, но прежде чем начать, нужно определиться с типом сооружения. Он выбирается в зависимости от требуемых опций, наличия свободного места в доме, а также по другим параметрам. После создается схема печки с нужными размерами и примечаниями – именно по этой схеме будет происходить последующая кладка печи.

  • Отопительная. Ее название полностью описывает назначение. Это заурядная печка, которую проще всего сложить. Она характеризуется наиболее простой конструкцией по сравнению со следующими подтипами. Зачастую оборудована лежанкой.

  • Отопительно-варочная. В этом разряде печек для дома добавляется второстепенная опция – приготовление пищи в горшочках или кастрюлях. Полноценной плиты такая конструкция не заменит, но вполне справится с задачей экономии газа.

  • Комбинированная. Это многофункциональный агрегат, который располагается на кухне дома, и снабжен духовым шкафом или полностью рабочей плиткой для готовки. Проекты печей такого типа достаточно сложны и рекомендуются к возведению исключительно мастерами.
  • Печи-камины. Сложить такую печку своими руками тоже несложно, но есть определенные требования к ее внешнему виду. Фасад должен быть красивым и аккуратным, его задачей, кроме обогрева, является и украшение дома. Камины занимают намного меньше места и просты в розжиге, поэтому их популярность растет.

Это не все виды печей, но наиболее распространенные перечислены. Далее речь пойдет о том, как сложить печь отопительного разряда.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
