Мангал из газового баллона изготавливаем своими руками

Ход изготовления: размеры, чертежи

Вариантов оборудования, изготавливаемого из использованных газовых баллонов, может быть несколько:

  • мангал;
  • печь-барбекю;
  • сочетание мангала и печи-барбекю;
  • сочетание мангала, печи-барбекю и гриля;
  • перечисленное выше плюс коптильня.

Оптимальным вариантом является печь-барбекю, которую можно использовать, как мангал. Для изготовления выбранной модификации требуется запастись необходимым инструментом: болгаркой, электролобзиком, дрелью, сварочным аппаратом, средствами защиты. Прежде всего, для изготовления печи-барбекю понадобится израсходованный газовый баллон.

Фото 2. Чертёж барбекю из газового баллона с указанием частей устройства. Вид спереди и сбоку.

Самыми распространенными для использования в загородном доме считаются емкости на 5 л, 12 л, 27 л и 50 л. Опытные мастера рекомендуют работать с баллонами на 50 л. Этот вариант хорошо подходит по размерам для приготовления любых блюд. Если требуется снабдить конструкцию функцией копчения, основную камеру на 50 л дополняют баллоном на 27 л, достаточного для размещения горючих материалов.

Внимание! Строго соблюдайте требования пожарной безопасности. Использованные газовые баллоны перед обработкой необходимо несколько раз наполнить водой

Это позволит миновать взрыв оставшегося газа. Делайте элементы конструкции печи из негорючих материалов!

Для изготовления печи из баллона используются чертежи, которые предлагают разные варианты конструкции. Основываясь на самом простом из них, достаточно удалить половину стенки баллона и обработать его поверхность. Такое изделие надо переносить вручную, устанавливая там, где готовится барбекю.

Более сложный чертеж включает крышку и металлическую подставку на уровне пояса. На чертеже, где рассматривается весь потенциал конструкции, можно увидеть шасси, топку и трубу для коптильни помимо основной камеры, а также различные элементы декора, выполняемые резкой по металлу и сваркой.

Так или иначе, основной частью конструкции остается газовый баллон на 50 л. Его необходимо разметить по выбранному чертежу, а затем приступить к обработке.

Первый раз емкость заполняют водой, чтобы вытеснить остатки газа и растворить налет на стенках. Заполненный баллон оставляют так на несколько дней. Затем воду выливают и наливают второй раз непосредственно перед резкой. Ее также производят по заполненной водой емкости. У размеченного баллона отрезают примерно половину стенки. Отрезанную часть можно выбросить или использовать в качестве крышки.

Фото 3. Чертёж барбекю из газового баллона с указанием частей устройства и потоков холодного и горячего воздуха.

Диаметр баллона составляет 30 см. В процессе резки у емкости сохраняется закрытая часть высотой 15 см, а также боковые стенки, защищающие рабочую часть будущей печи. Присоединив крышку, закрытое пространство можно будет использовать не только для барбекю, но и для гриля, расширив, таким образом, возможности самодельной конструкции.

Для соединения элементов будущей печи требуется сварочный аппарат и набор электродов. Сначала вдоль разреза привариваются уголки 32х32, которые нужны для того, чтобы металл не «повело» при высокой температуре. С той же целью к крышке (отрезанной части стенки) по бокам привариваются поперечные металлические полосы. К задней части баллона крепятся петли для крышки, к которым она приваривается. К основным операциям сварки можно добавить соединение с трубой-дымоходом и подставкой-шасси.

Сварка при изготовлении барбекю из баллона — самый надежный метод соединения элементов конструкции, который обеспечивает герметичность и устойчивость к высоким температурам. После завершения сварочных работ дорабатываются остальные детали системы.

К установленной крышке можно добавить ручку, чтобы не обжечься при открывании и закрывании. Внизу баллона делается отверстие для тяги, а сбоку устанавливается дымоход с заслонкой. К подставке-шасси сваркой или другим способом прикрепляется столешница, на которой впоследствии разместят блюда или ингредиенты для них.

Подготовительный этап

Всегда соблюдайте правила безопасности. Минус пропанового баллона в том, что пары газа держатся в нем довольно долго. Даже если в баллоне давно нет газа, он может взорваться от малейшей искры. Поэтому первым делом проводится промывка. Сначала открываете вентиль и стравливаете газ, который мог остаться в баллоне. Затем переверните его и избавьтесь от конденсата.

Аккуратно срежьте вентиль газового балона, время от времени поливайте его холодной водой. Затем подсоединяете шланг и наполняете баллон водой, иногда встряхиваете, чтобы улетучивался газ лучше. Баллон должен простоять с водой не менее суток, только после этого нужно его опустошить (делать это подальше от жилых домов и не на почву). Все, емкость готова к проведению работ.

Если вы делаете открытый мангал или барбекю, то каких-либо чертежей не нужно, конструкция достаточно простая. Да и в целом нет особых требований, все зависит от ваших предпочтений, в каких пропорциях резать баллон. Но стоит ознакомиться с рекомендациями:

  1. Если на мангале планируете использовать решетку и готовые угли, то емкость лучше разрезать пополам.
  2. При пользовании шампурами и дровами в качестве топлива нужно основу сделать большей высоты.

Самый простой вариант — это разрезать емкость на две части, к каждой приварить ножки, и получится два хороших открытых мангала. Но функционал ограничен и внешний вид не очень привлекательный. И в любом случае нужно устанавливать его на ножки, чтобы удобно было готовить. Как вариант — приварить поперек две трубы, чтобы ставить конструкцию на землю. Но сидеть возле жаровни на корточках неудобно, особенно если нужно много готовить пищи. Поэтому мангал своими руками лучше сделать полноценный, с функцией коптилки и всеми возможными мелочами, полезными при эксплуатации. Прежде чем приступать к изготовлению, рассмотрите фото конструкций, подберите для себя наиболее привлекательный вариант.

Какие бывают баллоны, и какой выбрать

Пропановые

Самые популярные – цилиндрические пропановые сосуды бывают самых разнообразных размеров. Используются для приготовления пищи и в строительстве.

Для изготовления жаровни подходят несколько типоразмеров:

  • объем — 27-65 л,
  • диаметр — 300, 376 мм;
  • длина – 0,6-1 м.
  • толщина стенки — 2,5-3,5 мм.

Самый ходовой – емкостью 50л имеет диаметр 300, длину 970 мм. Для изготовления портативной шашлычницы берут 27л баллон того же диаметра длиной 600 мм.

Устройство пропанового баллона

Кислородные

Кислородные емкости сразу можно узнать по голубому цвету, в который окрашен корпус, а также маркировке «Кислород». Наибольшее распространение при газовой сварке и резке получили емкости вместимостью 40 л. Кислородные баллоны имеют толщину стенки 5-7 мм и сравнительно небольшой диаметр — 219 мм при значительной длине.

Длина 40 л емкости 1,39 м, диаметр 219 см

Толщина стенки положительно влияет на приготовление блюда, а вот функционал неглубокой жаровни немного ограничен.

Из кислородного баллона получится отличная открытая шашлычница, которая быстро обжарит продукты до румяной корочки. Запекать стейки на решетке в закрытом приспособлении тоже получится. А вот для целой курицы или крупного куска мяса места под крышкой будет недостаточно.

Для изготовления барбекюшницы больше всего подходят 20-ти и 25-литровые емкости. Длина корпуса- 0,73 и 0,9 м соответственно.

Автомобильные

Автомобильные баллоны, установленные в ГБО автомобиля, по конструкции несколько отличаются от бытовых газовых. Они не имеют сварных швов.

Виды автомобильных газовых баллонов

У метановых вентиль традиционно размещен на торце. У пропанобутановых емкостей горловина находится на боковой поверхности. Это идеальное место для установки круглого термодатчика. Самый ходовой — 27 л баллон диаметром 376 мм.

Из-под фреона

Большинство фреоновых баллонов – одноразовые, поэтому найти их не сложно. Высота от 30 до 40, диаметр 24,5 см. Толщина стенок всего 1-1,5 мм – это маловато для нашей задачи. Один круговой сварной шов проходит посредине корпуса.

Если вы все же решите сделать компактный портативный мангал, печку или коптильню из фреонового баллона – ищите оранжевый с маркировкой «404». Он самый толстостенный — 2 мм. Еще есть баллоны для сбора и утилизации фреона с толщиной стенки 2,8 мм, но ими не разбрасываются.

Самый толстостенный из фреоновых баллонов — 404 оранжевый

Описание внешнего вида с фото

Баллоны бывают разные

Если планируется обработка небольшого количества продуктов, то можно взять баллон небольшого размера. Для семьи побольше, стоит подбирать и емкость побольше.

И мангалы тоже

В зависимости от того, какая именно емкость будет использоваться, будут отличаться и собранные конструкции. Кроме того, агрегат может быть оборудован дополнительно дымоходом или же собран без него. В первом случае устройство может использоваться для холодного метода копчения и приготовления разных продуктов, а во втором – для горячего, когда щепа будет засыпаться непосредственно внутрь емкости.

Как сделать из баллона коптильню

Если приложить еще немного усилий, ваш мангал можно превратить в домашнюю коптильню

Самое важное условие хорошей коптильни — это придание конструкции полной герметичности

Принцип изготовления коптильни такой же, только конструкцию необходимо дополнить топкой, для которой потребуется лист железа или другой небольшой баллон. Для этого необходимо спилить у мангала часть днища и приварить топку к нему. Дымоход, который является одним из основных элементов коптильни, можно приобрести в магазине или сделать самостоятельно из какой-либо трубы.

При первом использовании коптильни сначала обязательно хорошо прокалите топку и сам мангал, чтобы запах газа наверняка выветрился, а уже потом приступайте к копчению рыбы или мяса.

Разборка баллона

Резать газовый баллон под требуемые размеры и формы сразу, не проверив его содержимое, нельзя. Надо в первую очередь опустошить баллон, вдруг в нем остался газ. Поэтому вентиль надо просто открыть, выпустив остатки содержимого.

Затем надо открутить кран. Делают это газовым ключом. Обычно он легко откручивается, но иногда это становится проблемой для тех, кто впервые сталкивается с подобной ситуацией. Просто в некоторых моделях баллонов кран застопоривается двумя шпильками. Их надо удалить пассатижами. После чего кран легко откручивается.

Следующий этап – промывка. Баллон заполняют водой наполовину, трясут его или перекачивают, затем сливают воду. Сам по себе газ имеет специфичный запах, который ему придает специальная добавка – одорант. Чтобы избавиться от этого запаха, в воду для промывки добавляют моющее средство или хлорку.

Кран газового баллона откручивают газовым ключом Источник pochini.guru

Чем покрасить, чтобы «дёшево и навсегда»

Металлическое сооружение надо покрасить как из эстетических, так и практических соображений. Незащищённая сталь будет быстро ржаветь, что не добавит конструкции ни красоты, ни долговечности. Лучше всего для окрашивания мангала подойдёт любая термостойкая краска, предназначенная для автомобильных глушителей, однако её высокая цена и сложная технология нанесения не позволяют назвать этот вариант идеальным. Те же недостатки имеют и краски на основе силикона, специально созданные для окрашивания металлических печей, каминов, барбекю и мангалов.

Дешёвым и практичным материалом является кузбасс-лак и аналогичные минеральные составы на основе битумных смол.


Окрашивание скроет все огрехи изготовления и сделает конструкцию завершённой

Покрытие должно выполняться в 3–4 слоя, с полной промежуточной сушкой после каждого нанесения. Разумеется, красить внутреннюю поверхность мангала нет необходимости — налёт копоти, наоборот, будет способствовать получению идеального продукта.

Недостатками этого способа является длительное время высыхания и неприятные, токсичные испарения. К тому же краска длительное время остаётся непрочной, поэтому требует бережного обращения. Первые 2–3 протопки лучше всего провести «вхолостую». Это устранит запах, сделает покрытие более прочным и безопасным. Когда же минеральный состав спечётся, повредить его будет очень сложно. Практика свидетельствует, что такой состав не требует обновления десятилетиями.

Все начинается с резки баллона

Независимо от выбранной конструкции, первый шаг по изготовлению мангала – резка старого баллона из-под пропана емкостью 50 литров. Сразу же бросаться на него с болгаркой мы не советуем. В этом деле нужно соблюдать правила безопасности. Остатки газа, которые есть в каждой емкости, при контакте с искрами и воздухом могут взорваться.

Поэтому сначала придется вручную открутить кран. Удаление штуцера на старом баллоне – операция не всегда простая, поскольку он крепко «прикипает» к корпусу. Попробовать сдвинуть его можно с помощью рожкового разводного ключа, ударяя по ручке молотком.

Если кран не поддается, то используют другой инструмент – разводной водопроводный ключ и стальную трубу в качестве рычага.

Под действием такого мощного усилия любая резьба сдается. Для того, чтобы емкость не проворачивалась, с другой стороны к ее днищу крепят упорный уголок.

Для облегчения откручивания можно нанести на место контакта крана с корпусом «ВэДэшку» и подождать пару часов, пока резьба не откиснет.

После этого емкость медленно наполняют водой. Она вытесняет горючую газо-воздушную смесь, исключая риск взрыва при резке.

После этого воду не сливают, а ставят кран на место и приступают к разметке корпуса.

С одной стороны на корпусе баллона есть длинный шов. Он будет «маяком» для первой линии реза. Вторую черту проводят на другой стороне так, чтобы она оказалась напротив первой и отступают от нее вверх на 8 см. Это будет вторая линия реза. Если не сделать такую поправку, то жаровня получится мелкой.

Сделав разметку по чертежу, берутся за болгарку и прорезают стенки, отделяя часть корпуса. Она будет использоваться в качестве откидной крышки.

Важный нюанс! Резать корпус нужно аккуратно рядом со швом так, чтобы не повредить стальное кольцо, которое находится под ним. Оно будет служить упором для крышки, чтобы та не проваливалась в жаровню.

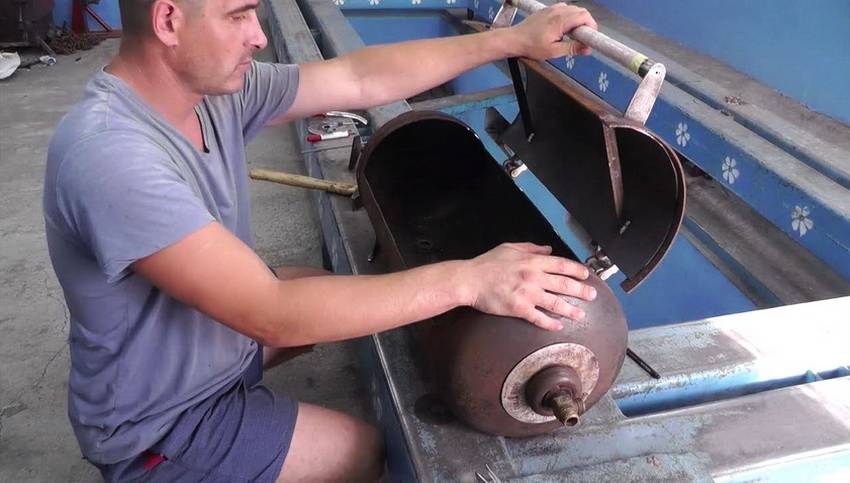

На нижнем фото в левой части емкости видно кольцо. Если бы мастер прошел болгаркой рядом со швом, то оно осталось бы на месте и служило упором. Исправить допущенный промах несложно: нужно наварить стальные полосы сверху на крышку.

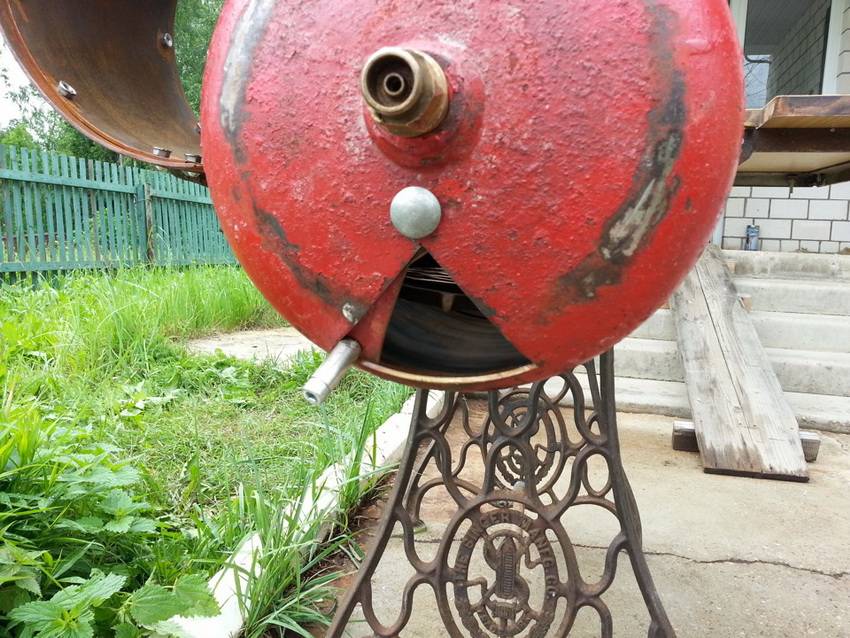

Следующий этап — удаление штуцера. Его обрезают заподлицо с корпусом.

Заусенцы удаляют шлифовальным кругом.

Дальнейший порядок работы зависит от того, как вы намерены использовать мангал: только для жарки или скомбинировать его с коптильней. Эти операции мы рассмотрим после обзора готовых конструкций.

Опасности

При изготовлении гриля из обычного баллона нужно учитывать потенциальные опасности, которые могут повлиять на качество изделия, а именно:

  1. Плохо проведенные сварочные работы обязательно скажутся на прочности гриля. Если вы не компетентны в данном вопросе, лучше всего воспользоваться услугами опытных специалистов.
  2. Используя термостойкое покрытие для своего изделия, вы существенно подымите его эстетический вид.
  3. Готовая конструкция будет иметь внушительный вес, что повлияет на удобство транспортировки.

Учитывайте вышеприведенные нюансы при изготовлении собственного мангала.

С чего начать?

Первым делом нужно отыскать подходящий баллон для сжиженного газа. Это не составит большого труда, если вы хоть раз заправляли плиту газом из баллонов. Достаточно лишь заглянуть в свой гараж. Если вы не имеете в распоряжении пустой емкости для хранения сжиженного газа, не беда, пустой баллон можно приобрести в пунктах сбора металла. Чтобы изготовить качественный гриль, вам потребуется емкость 50 литров.

Смиритесь с тем, что изготовленный мангал не будет выглядеть презентабельно. Но это отнюдь не повлияет на качество приготовленного шашлыка. Конечно же, если приложить чуть больше усилий и внимательности в процессе изготовления гриля, то он будет иметь более опрятный вид. Необходимо предусмотреть место для размещения мангала или гриля.

Также стоит учесть то, что начало предстоящих работ предусматривает наличие сварочного аппарата, без него просто не обойтись. Если у вас нет данного оборудования, можно обратится за помощью к специалисту по сварочным работам. На сегодняшний день это не проблема. Существует масса объявлений, где высококвалифицированные сварщики предлагают свои услуги за сравнительно скромную плату.

Даже пустой баллон может иметь внутри остатки газов или конденсат. Чтобы его полностью опустошить достаточно лишь открутить вентиль и подождать пока газ полностью не выйдет. Эти действия нужно делать на свежем воздухе, не выбирайте для этого закрытые и тесные помещения. Также необходимо убедится, что поблизости нет источников открытого огня или искр, ведь это может привести к самовоспламенению газа.

Для определения того, что газа не осталось в емкости, необходимо использовать раствор мыльной воды. Если помазанный мыльным раствором клапан не выделяет пузырьки, в таком случае дело сделано, емкость совершенно пуста. Но на этом еще не все.

Далее, необходимо перевернуть баллон клапаном вниз, чтобы накопившийся внутри конденсат мог полностью выйти наружу. После этого емкость необходимо заполнить до верха обычной водой и оставить на пару дней. Для этого пригодится обычный шланг с напором воды. Как правильно класть тротуарную плитку своими руками на бетон расскажет эта статья.

Лишь после вышеприведенных действий последующие работы с емкостью будут максимально безопасными. Стоит подчеркнуть, что упомянутые действия обязательны к выполнению, от этого зависит ваша безопасность и окружающих людей.

После этого можно приступить к не менее важному моменту – созданию чертежа или проекта. Этот процесс индивидуальный, так как каждый человек может для дальнейшего удобства пользования мангалом внести некоторые коррективы в чертеж. Определите все основные параметры будущего изделия и запишите их на листе бумаге

При этом ничего не должно быть упущено

Определите все основные параметры будущего изделия и запишите их на листе бумаге. При этом ничего не должно быть упущено.

Также стоит позаботиться о том, чтобы под рукой были все необходимые инструменты, к которым относятся:

  • электрическая дрель;
  • болгарка с диском по металлу;
  • отвертка или шуруповерт;
  • петли нужных размеров;
  • труба;
  • металлические заклепки;
  • аппарат для сварочных работ.

Естественно, главное, что еще потребуется, это сам баллон. Как упоминалось выше, предпочтительно использовать емкость на 50 литров, однако можно выбрать и баллоны меньших размеров.

Как сделать мангал своими руками из баллона: последовательность действий

На основании выполненной разметки производится резка изделия. Детально изучить процесс можно на видео «Мангал из газового баллона своими руками». Для этого рекомендуется воспользоваться болгаркой или газорезкой. Распил следует начинать от середины и двигаться по направлению к одному из краев. Диск болгарки нужно держать перпендикулярно баллону. Поскольку изделие имеет большую толщину стенок и процесс распила происходит с большой интенсивностью, во избежание преждевременного сгорания диска рекомендуется выполнять резку в некоторых местах не до конца. Такие участки можно впоследствии перекусить с помощью зубила.

Статья по теме:

Разрезая баллон, необходимо на 3 см не доходить до круговых швов. Выполнив разрез по одной линии, следует приварить петли. Если отрезать крышку полностью, действие будет выполнить сложнее, поскольку крышку придется фиксировать на одинаковом расстоянии, что одному будет сделать неудобно.

Для обеспечения вентиляции в баллоне делают специальное отверстие

Для крепления петель следует очистить и отшлифовать посадочные места. Элементы фиксируются заклепками и привариваются. Далее приступают к установке крепежей. После чего завершается резка баллона по линиям. В таком случае крышка будет поворачиваться, но не падать. Воду из баллона на данном этапе можно слить. Выполнять это рекомендуется вдали от жилых территорий, поскольку метан имеет резкий запах, который держится несколько дней.

При изготовлении съемной крышки следует побеспокоиться, чтобы она не провалилась вовнутрь. Для этого к поперечным краям изделия привариваются металлические планки.

Чтобы крышка в открытом положении не выламывала петли, откидываясь назад, по линии разреза требуется приварить кусок уголка между петлями. Ширина его может быть 3-4 см. Такие упоры выполняются с обеих сторон крышки – слева и справа. Посредством разгибания уголков регулируется расстояние, необходимое для открывания крышки. Оно выбирается таким образом, чтобы при закрывании данного элемента не нужно было наклоняться вперед, чтобы достать ручку.

Для удобства использования к мангалу привариваются ручки

Как сделать мангал из газового баллона: ручки и отверстия для доступа кислорода

Следующим этапом является приваривание ручки. Она может иметь любой вид и быть выполнена из различного подручного материала, устойчивого к жару. Самым примитивным вариантом является приваривание куска вогнутой арматуры соответствующим образом. В этом случае желательно прикрепить к ней кусочек дерева, чтобы можно было браться за ручку. Такая деталь может присоединяться к изделию с помощью болтов.

Чтобы крышка не проваливалась вовнутрь, необходимо приварить изнутри к вырезу по всему периметру изделия металлическую полосу толщиной 2-3 мм и шириной 3-3,5 см. По ранее нанесенным меткам для отверстий под шампуры просверливаются дырки диаметром не менее 1 см. С другой стороны изделия (напротив каждой из дырок) к приваренной пластине выполняются пропилы, необходимые для установки шампуров.

Следующим этапом является выполнение прорезей для поступления воздуха к донной части изделия. Это необходимо сделать, поскольку конструкция сооружения закрыта. А это значит, что угли и дрова будут гореть в ней плохо без доступа кислорода. Для этого мангал следует перевернуть вверх дном. От шва откладывается по 10 см в обе стороны. От получившихся линий отмеряется расстояние 10-12 см. Таким образом, получаются продольные полосы заданной ширины. Поперек полосы выполняются прорези через каждые 5-7 см для поступления воздуха. Полосы можно заменить отверстиями, но их потребуется большое количество, что займет достаточно много времени.

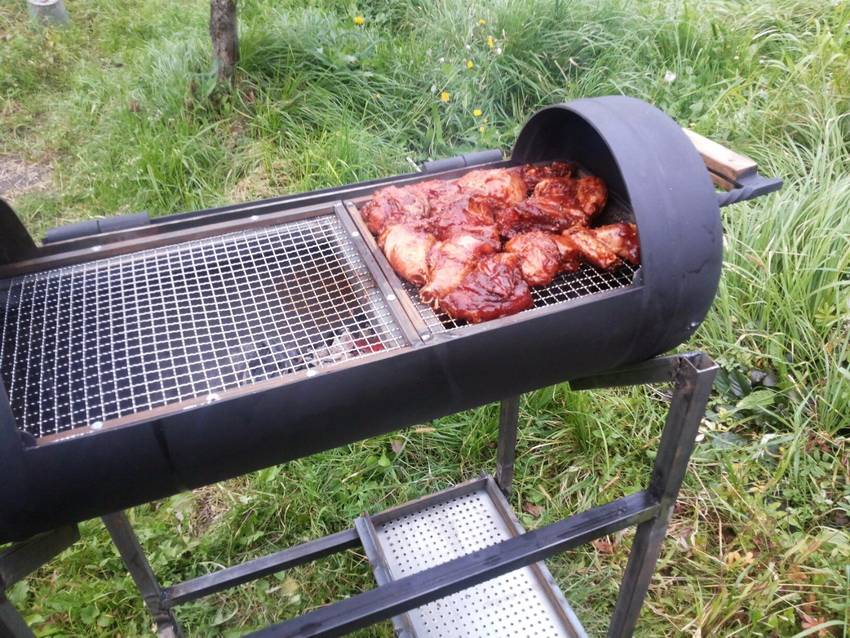

Готовое изделие можно установить в любом удобном месте и использовать по назначению

В дне баллона делать отверстия не рекомендуется. Во-первых, заводской шов не следует трогать – это может привести к понижению жесткости конструкции. Во-вторых, на дне любые отверстия засоряются жиром, перемешанным с пеплом и золой. В дальнейшем такая смесь может забить отверстия и ухудшить поступление воздуха.

Завершающим этапом является срезание крана и заваривание полученного отверстия. Также в этом месте можно предусмотреть металлическую трубу для вывода дыма и проветривания мангала в закрытом состоянии. Мангал готов, осталось приделать к нему ножки. Детально увидеть все этапы можно на подборке фото «Как сварить мангал».

Стадии изготовления мангала из газового баллона

Инструменты подготовлены, баллон безопасен, можно начинать работы.

Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.

1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.

2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.

3. Таким способом из одной тары образуется две составляющие мангала.

4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.

Должно получиться следующее:

После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.

5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.

6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.

7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.

8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.

9. Ручки привариваются, а потом плотно закручиваются.

10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.

11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.

12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.

13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.

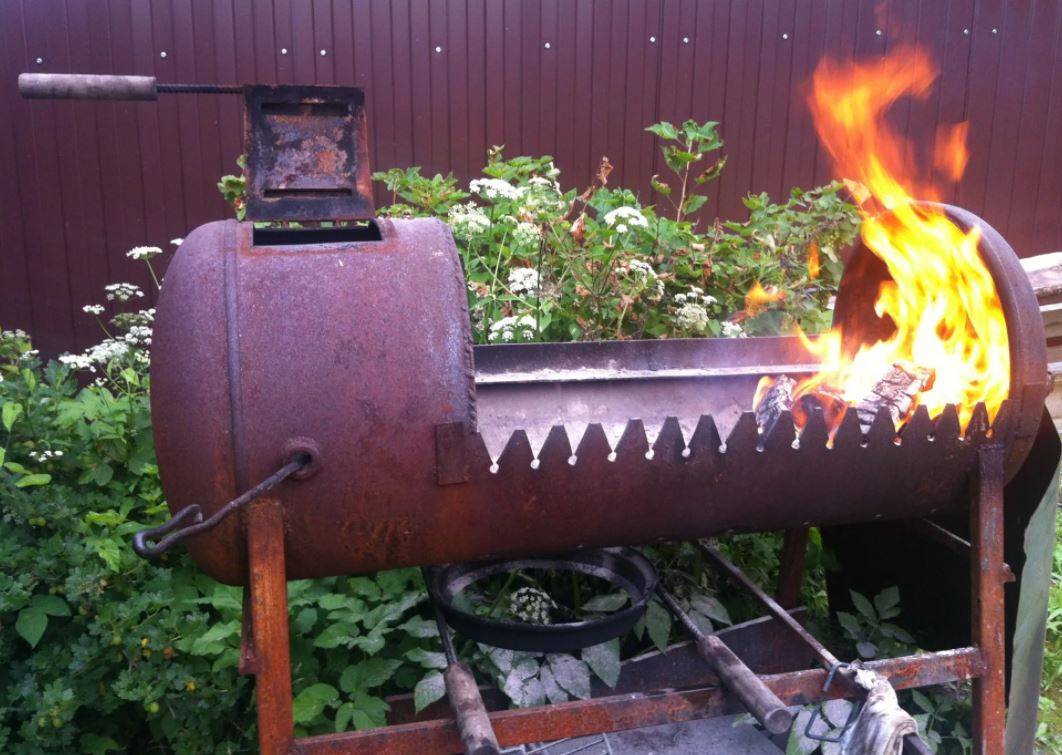

14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.

Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.

Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.

Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.

Дополнительные работы

Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.

На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.

Вопрос размещения такого домашнего мангала сводится к таким вариантам:

  • Кирпичная беседка.
  • Открытая зона.

Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.

О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.

Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.

Особенности конструкции

Мангал из газового баллона — это довольно простое изделие, не требующее особых изменений в конструкции баллона.

Как правило, от него просто отрезают часть боковой поверхности, которую не следует выбрасывать. Ее превращают в крышку мангала — это весьма практичное решение, позволяющее перевозить мангал в багажнике автомобиля без риска все засыпать золой и сажей.

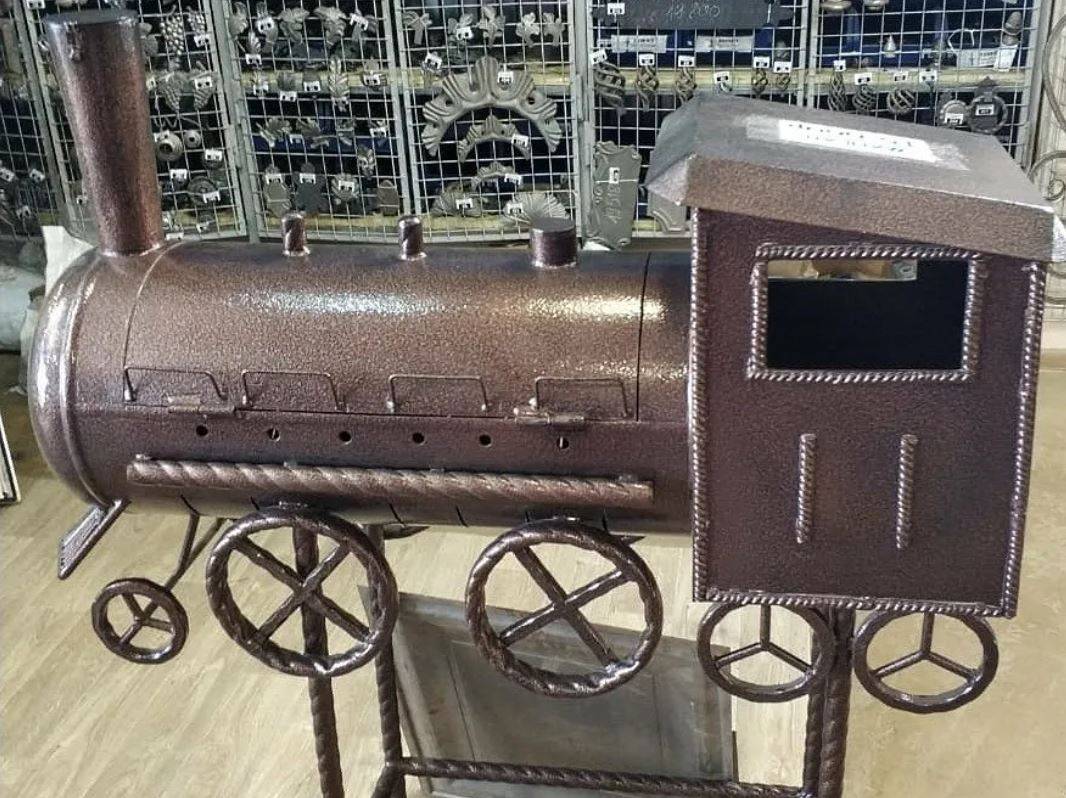

Процесс изготовления достаточно прост, но многие пользователи добавляют различные декоративные детали и превращают свои мангалы в самые настоящие произведения искусства — например, придают им форму подводной лодки или паровоза.

Мангал с крышкой — пошагово своими руками

Оптимальный размер для стационарного мангала – баллон емкостью не менее 50 л. Это даст возможность готовить шашлык на одной его части, а вторую сторону использовать для приготовления иного блюда, или просто для оптимизации топлива. Например, пока готовится первая партия мяса – вы разжигаете вторую часть углей.

Верхний сектор выпиливаем болгаркой. Делаем это аккуратно, стараясь не повредить заводские центрующие кольца. Они послужат опорой для крышки. Если фланец для редуктора расположен сбоку – оставляем его не крышке. В последствие вы можете его либо заварить, либо использовать для дымохода.

Крышку устанавливаем на дверные петли. Желательно выбрать модель покрепче, все-таки они подвергаются температурной нагрузке. Совет! Если крышка будет съемной – петли привариваются втулками в одну сторону.

Если нет – навстречу друг другу. Для фиксации при сварке можно воспользоваться струбциной, или предварительно приклепать петли простыми заклепками. Оставлять их только на заклепках нельзя, поскольку от жара они вскоре отвалятся.

Крепим ручки для открывания крышки. Предпочтительнее взять цельнометаллические, поскольку пластик и дерево все равно отгорит при температурном воздействии. Поднимать горячую крышку надо будет в рукавицах.

Поскольку в месте разреза нарушена геометрическая целостность корпуса – можно усилить края стальными уголками.

Чтобы приварить их ровно – воспользуемся кондуктором из двух струбцин. Уголок со стороны петель крышки привариваем изнутри. При открывании крышки менее чем на 180°, на этот уголок будут опираться шампуры.

Чтобы крышка не заваливалась на критический угол, требуется установить ограничители. Если крышка несъемная – это могут быть цепи, приваренные изнутри. В нашем случае (со съемной крышкой) привариваем профтрубу с тыльной стороны мангала.

Снизу крепим при помощи сварки ножки из уголка. Конструкция стационарная, поэтому – сварка.

В этом варианте второе дно не применяется, поэтому сверлим в нижнем секторе отверстия для тяги и удаления отработанного пепла. Диаметр не более 10 мм. При наличии дымохода (а он у нас есть), можно организовать приготовление мяса на жару с закрытой крышкой, по принципу духовки.

После окончательной сборки «отжигаем» краску. Можно спалить в баллоне весь ненужный деревянный и бумажный мусор.

Важно! В мангале нельзя сжигать смолистые дрова, крашенные доски и промасленную ветошь. Может остаться запах, который испортит вам шашлык

А краска, нанесенная на поверхность баллона – сгорит без остатка.

После этого тщательно чистим мангал от нагара, и проводим испытания.

Распиливание

После того, как вы убедились в правильности нанесенной разметки, можно перейти к следующему, более ответственному этапу работ – распиливанию. Для этих целей идеально подойдет болгарка. Распиливайте строго по размеченным линиям, не отклоняясь от них ни на миллиметр

При работе с болгаркой важно использовать элементарные правила безопасности. При распилке металла болгаркой, мелкие осколки стружки могут попасть в глаза и на кожу

Из-за этих нюансов важно использовать специальные защитные очки, плотную одежду, головной убор и перчатки. Запомните, безопасность превыше всего. Как выбрать носос для полива огорода из бочки узнайте тут.

Распилить болгаркой баллон не составит особого труда, так как толщина его стенок около 3 мм. После того, как произведена распилка, можно приступить к последующим работам.

Финальная обработка конструкции

Завершающей работой при изготовлении гриля будет покраска изделия. Это поможет уберечь его от ржавчины и придаст приятный внешний вид. Выбор термостойких красок, подходящих для окрашивания жаровни, достаточно широк.

Можно использовать краску, предназначенную для глушителей. Она очень хорошо держится на металле, и не теряет свои качества при сильном нагревании. Недостатком такого покрытия являются высокая стоимость и сложная технология использования.

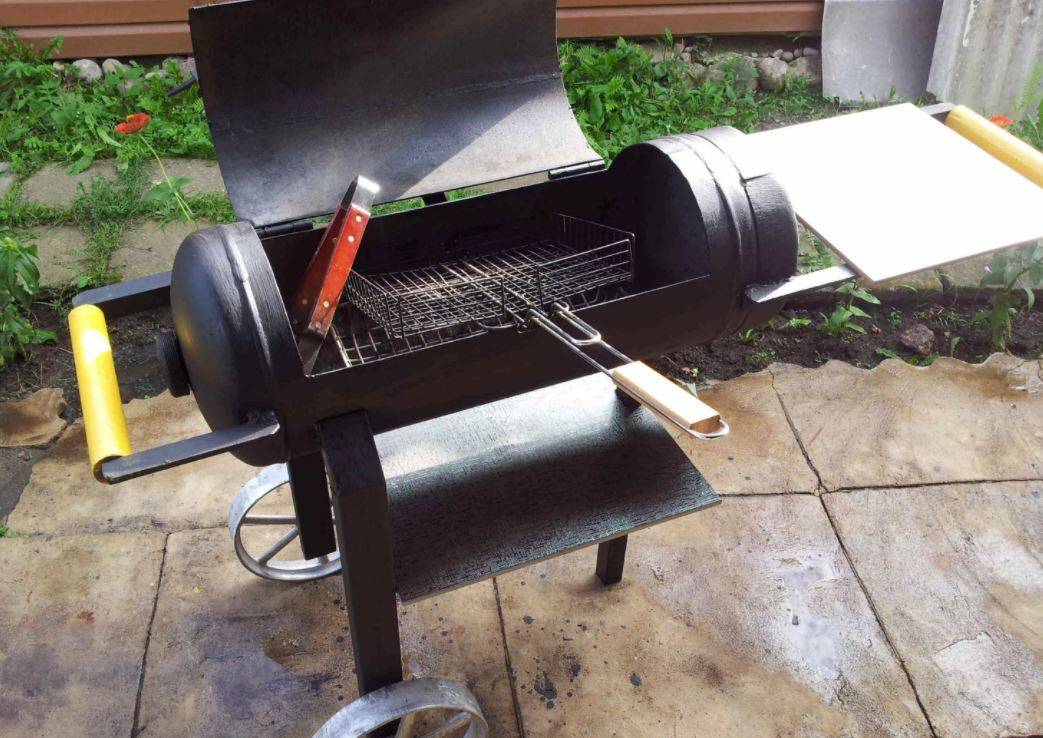

Готовый гриль из газового баллона

Покрасить гриль можно специальной краской для печей и каминов. Минусы у нее такие же, как и предыдущей.

Самым дешевым вариантом будет покраска жаровни составами на основе битумных смол. Например, кузбасс-лаком.

Самым удобным вариантом будет использование жаропрочной краски в баллончиках, так как ложится она ровнее и не стекает.

Виды краски:

  • Оксидированная. Защитит металл от ржавчины и коррозии.
  • Порошковая. Рекомендуется использовать только в том случае, если есть возможность после покраски обработать поверхности при помощи обжига.
  • Кремнийорганическая эмаль. Самый оптимальный вариант для покраски гриля, так как выдерживает нагревание до 600°C.

Технология покраски:

  1. отшлифовать наружную поверхность жаровни при помощи крупнозернистой наждачной бумаги;
  2. обезжирить металл уайт-спиритом или растворителем;
  3. нанести первый слой краски;
  4. дать ему высохнуть не менее 12 часов (10 минут для краски из баллончика);
  5. таким же способом нанести еще 3-4 слоя.

Перед окрашиванием нужно принять меры предосторожности – надеть защитные очки, респиратор и резиновые перчатки. Для защиты мангала от появления ржавчины можно воспользоваться народным методом обработки

Для этого нужно сделать следующее:

Для защиты мангала от появления ржавчины можно воспользоваться народным методом обработки. Для этого нужно сделать следующее:

  1. сделать 5% раствор серной кислоты;
  2. обработать им все поверхности;
  3. сделать крепкий мыльный раствор;
  4. прокипятить в нем гриль;
  5. завершающим этапом будет кипячение конструкции в растворе каустической соды.

Этот способ поможет защитить металл от коррозии и ржавчины на длительное время.

Что нужно приготовить для работы?

Для начала работ необходимо подготовить инструменты, а также вспомогательные расходные материалы.

✹ Инструменты для выполнения работы:

  • углошлифовальная машинка (УШМ, болгарка) с набором отрезных и зачистных дисков;
  • сварочный аппарат с электродами. Практика доказала, что современные инверторные устройства могут производить сварку при постоянном токе в тонкостенных изделиях;
  • рулетка и другие измерительные приборы помогут разметить заготовки;
  • токарный станок позволит выточить петли и рукоять. Можно и купить необходимые приспособления;
  • электродрель со сверлами по металлу;
  • электрошуруповерт позволяет быстро собирать отдельные детали в узлы и целую конструкцию;
  • заклепочник вытяжного типа применятся для создания неразъемных соединений;
  • карандаш и чертилка, а также мел помогут размечать заготовки;
  • защитные приспособления: маска сварщика, фартук, перчатки, очки или маска для выполнения слесарных работ, респиратор.

✹ Материалы для работы:

  • баллон на 50 л газовой смеси;
  • катаные уголки, профильные трубы;
  • металлический прут диаметром 8…16 мм;
  • метизы: саморезы, винты и болты с гайками;
  • краска огнеупорная, жидкость для смывания загрязнений и жира;
  • черенок от лопаты или иного садового инструмента.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
