Водяной теплый пол в деревянном доме – устройство без стяжки

Трубы для теплого пола

Благодаря тёплому напольному покрытию в помещении создаётся комфортабельная температура. Все это поддерживается постоянной температурой теплоносителя, создаваемой отопительным котлом. Современный отопительный котёл имеет встроенные режимы подачи воды, которая нагреваются до 50 градусов, подобный вид обогрева полов является самым экономичным вариантом.

Тёплый пол, в котором носителем тепла является вода, называется водяным тёплым полом. Принцип действия заключается в том, что вода, проходящая по трубам, которые уложены под полом, нагревается и этим самым делая тёплым. Теоретически, трубы необходимо укладывать только на ровную поверхность. Перед этим их необходимо уложить отражатель тепла, чтобы впоследствии тепло уходило наверх. Деревянный теплый пол на водяной основе – это удачно сочетаемая система, позволяющая отапливать помещение быстро и экономично.

Это одна из важных позиций, когда дело касается обустройства водяного теплого пола по деревянным основаниям. Рынок сегодня предлагает достаточно широкий ассортимент материалов — от металлических труб до пластиковых. К металлическим можно отнести медные изделия и из нержавеющей стали. Отличный вариант, но очень дорогой. Скорее всего, поэтому оба варианта сегодня редко рассматриваются потребителями.

А вот пластиковые трубы – это для многих идеальное решение. Здесь три основных вида:

• Из металлопластика.
• Из полипропилена.
• Из сшитого полиэтилена.

Пластиковые трубы

Но многие специалисты сегодня выбирают третью позицию. Почему? Все дело в удобстве проведения монтажных работ. По сути, труба из сшитого полиэтилена – это своеобразный шланг, который продается в бухтах длиной до 200 м. Так в чем же удобство? Просто из такой длины можно вырезать участки разных размеров, создавая на полу бесстыковочную конструкцию. А вы сами понимаете, что чем меньше соединений, тем выше качество контура — снижается количество мест, где может произойти протечка теплоносителя.

Это можно сделать двумя способами. Их различия заключаются в оформлении каналов для размещения труб. Как правило, применяют технологии установки на основе модулей или реек.

Для первого варианта следует купить специальные готовые модули из ДСП. В них уже вырезаны углубления на определенном расстоянии друг от друга. Эти промежутки зависят от предполагаемой теплоотдачи системы.

Модульная укладка водяного теплого пола

В комплект такой модульной системы, как правило, входит все необходимое: сами модули с бороздками в них, металлические пластины, крепления и трубы. Остается только собрать конструкцию в соответствии с прилагающейся к изделию схемой. Однако настил пола модульным способом стоит недешево. Поэтому многие предпочитают альтернативу – бюджетный реечный метод.

Он предполагает не оборудование каналов в листах ДСП, а набивку реек. Планки нарезают из доски или фанеры. Промежутки между ними должны быть равны толщине рейки, поскольку в сформированных пазах трубы, внешний диаметр которых составляет 17 мм, не просто должны помещаться свободно, но и не разрушаться от смещения древесины.

Схема реечной укладки

Возможна ли установка подобной системы

Несмотря на то, что говорят некоторые специалисты, установка такого оборудования не только возможна, но и является крайне разумным решением. Для того, чтобы правильно установить теплый пол в частном доме, необходимо разобраться в некоторых особенностях его монтажа и эксплуатационных характеристиках самого дома, построенного из дерева. К примеру, не стоит разогревать рабочую поверхность более чем на 30°C. Это связано с тем, что дерево не приемлет высокие температуры и их воздействие на него приводит к деформации. Со временем такой материал превратится в труху и попросту рассыплется.

Не нужна стяжка

Поэтому использование теплых полов лучше не в сочетании с центральным отоплением, а с отдельным источником тепла. Использование котла подразумевает создание «пирога» теплого пола, который не позволит использовать дополнительный слой стяжки. В этом случае монтаж придется проводить в сухую, то беж непосредственно на балки и это крайне неудобно. В роли напольных покрытий при этом могут выступать абсолютно разные материалы, такие как:

• паркетная доска;
• ламинат.

Однако при нагревании таких материалов до 25°C и выше они начинают вырабатывать испарения с содержанием формальдегида.

Некоторые производители понимают необходимость одновременного использования нескольких контуров отопления. При этом речь идет о разной интенсивности прогрева поверхности. Они выпускают серию котлов, которые позволяют проводить подобные подключения теплых полов и радиаторов отопления.

Установка регулятора для электрического теплого пола

Управление электрическим полом в деревянном доме, как и во всех других случаях, должно осуществляться выносным терморегулятором. Место его установки выбирается с условием возможности беспрепятственного оперативного доступа, но при этом максимально близко к управляемому участку. Связано это со следующими соображениями:

• даже обогревающий относительно небольшой участок пола электрический мат или кабель — довольно мощный потребитель электроэнергии, и чем короче идущие к нему провода, тем выше надежность всей системы в целом;
• логика работы регулятора определяется показаниями термодатчика, размещаемого в непосредственной близости от греющего элемента; чем короче провод от датчика до регулятора, тем меньше погрешность в показаниях датчика и точнее поддерживается заданная температура;
• оценивать и корректировать температуру поверхности пола удобнее при непосредственном физическом контакте с ней — из другого помещения это делать будет затруднительно.

Подключение к электричеству

Подключение электрического пола к линии электроснабжения должно осуществляться защищенной УЗО отдельной линией с соответствующим сечением жил проводников — обычно вполне достаточно 4 кв. мм. При использовании металлической монтажной сетки ее необходимо заземлить; рекомендуется и по возможности заземлять фольгированную поверхность теплоотражающего слоя.

При укладке пленочных листов или кабельных матов секциями фиксированных размеров соединять их лучше параллельно — в этом случае неисправность одной из них не отразится на работе всего пола в целом и приведет всего лишь к небольшому снижению его температуры.

Варианты топлива и типы котов

Выбирая отопительный котёл для водяного тёплого пола, следует отталкиваться от теплоносителя, а также нужно учитывать:

• затраты энергоносителя;
• уровень тепловой мощности;
• удобство и простоту в эксплуатировании котла;
• лёгкий процесс соединения котла с элементами тёплого пола.

В водяной конструкции должна циркулировать вода нагретая до 45 градусов. В случаи подключения устройства к общей отопительной системе дома, мощность котла выбирается отталкиваясь от требования радиатора. При отсутствии радиаторов можно устанавливать модель низкотемпературного котла.

Для установки в частном доме своими руками подходят следующие типы котлов:

• твёрдотопливные;
• газовые;
• электрические;
• автоматические.

Если дом газифицирован, то практичнее использовать газовый котёл. При правильном выборе его мощности, комфорт вам обеспечен.

При частом перебое с электричеством рекомендуется остановить выбор на напольном котле, имеющем открытую камеру сгорания. Такой вариант обойдётся дешевле, чем приобретение электрогенератора.

Если вы решили осуществлять нагрев теплоносителя тёплого пола при помощи дров, то необходимо производить обвязку твёрдотопливного котла, ведь ему потребуется место  для сбрасывания тепла. Кроме того, такой котёл не способен обеспечить нагрев воды в приделах 40 градусов, так как минимум нагрева жидкости в нём 55 градусов. Если же пытаться поддерживать температуру ниже, то это приведёт к конденсату, образованию коррозии и ухудшит эффективность работы котла.

Подключение котла

Как уже говорилось выше, при выборе котла нужно отталкиваться от площади помещения, которое планируется отапливать. Самая распространённая модель котла, подходящая для частного дома — трёхфазная на 12 КВ. При этом, кабель для проводки применяется с жилами 6 кв. мм.

При самостоятельной сборке кранов, профессионалы советуют использовать для надёжности соединений паклю с пастой. При отсутствии радиаторов, для водяного тёплого пола можно обойтись без узла подмеса.

Использование колбочек и клапанов позволит провести балансировку системы, это обеспечит одинаковый поток и напор во всех помещениях.

Предлагаем ознакомиться с руководством, как подключить теплый пол к отоплению в частном доме — 9 способов подключений в одной статье!

Как сделать теплый пол на деревянном полу надежным и безопасным?

Универсальная финская технология подойдет и для монтажа теплого пола по деревянным лагам, и по деревянному перекрытию, и на бетонных плитах. Она предлагает использовать три способа формирования каналов и фиксации труб в полу:

С помощью реечной деревянной настильной системы.

Реечная система для монтажа труб — готовые изделия с бороздками. Выполняются они из ДСП. Бороздки по периметру деталей служат для фиксации труб с определенным шагом

Поэтому при выборе готовых модулей берут во внимание необходимую теплоотдачу системы — параметр влияет на величину шага. При покупке фабричной заготовки смонтировать теплый пол по деревянным полам будет значительно проще, поскольку в комплекте с модулями поставляют и трубы, и крепежные детали, и пластины для распределения тепла. Все, что нужно, — собрать составляющие согласно проекту

Стоимость готовой настильной системы реечного типа будет зависеть от обогреваемых площадей

Все, что нужно, — собрать составляющие согласно проекту. Стоимость готовой настильной системы реечного типа будет зависеть от обогреваемых площадей.

Рейки набрасывают прямо на черновой пол с расстоянием между элементами равном диаметру труб. Чтобы сократить потери тепла, нужно правильно подобрать толщину элементов. Этот параметр должен быть таким, чтобы зазор между трубой и чистовой поверхностью был минимальным. Собираясь выяснять вопрос, как сделать теплый пол на деревянном полу на основе реечной конструкции, нужно изначально взять на заметку покупку утеплителя. Он поможет закрыть довольно внушительные зазоры по бокам элементов и в зонах поворота труб.

С помощью модульного основания с фрезерованными канавками.

Модульный настил для монтажа труб — готовая цельная плита заданной площади с канавками для укладки элементов. Изготавливают ее из ДСП, а борозды (прямые и поворотные) выполняют на фрезеровальном станке. Плиты подбираются по обслуживаемой площади, поэтому имеет значение и конфигурация борозд, и их глубина. Чтобы устанавливаемый теплый пол по деревянным лагам был эффективным, а тепло распределялось рационально, выбор модуля нужно делать строго по разработанному проекту монтажа труб — шаг, схема укладки (улитка, змейка, двойная спираль) и тип труб.

Модульная система стоит дороже предыдущей, поскольку плита проходит процесс фрезеровки. Но она незаменима, если теплые водяные полы устраиваются на деревянный пол большой площади. Также при выборе этого способа монтажа стоит учитывать, что каким бы качественным ни был модуль из ДСП, а при соприкосновении с влагой и высокими температурами неизбежно будут наблюдаться деформации. Поэтому главное в решении вопроса, как грамотно положить теплый пол на деревянный пол, — изоляция.

С помощью полимерных матов.

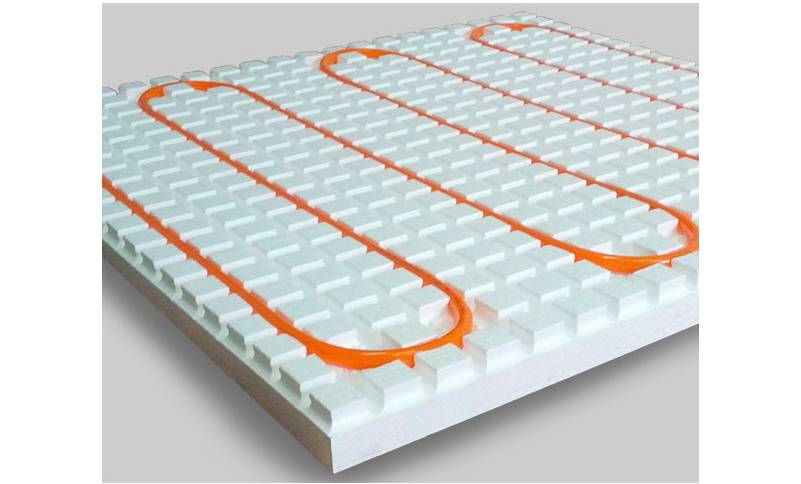

Полимерная настильная система для прокладки труб — легкое цельное полотно из вспененного материала, на поверхности которого предусмотрены специальные выступы-фиксаторы. Расстояние между выступами не изменяется, поэтому между ними легко изгибать или прокладывать с фиксацией трубы. Если выполняется укладка теплого пола на деревянный пол с помощью синтетического настила, то вес напольного пирога уменьшается на 55%. При этом полимер не боится влаги и высоких температур, долговечен и не крошится в ходе эксплуатации. Он нетоксичен, но дорог. Хотя с помощью полимерных систем удается эффективно решить проблемы, связанные с потерей тепла.

Чтобы уложить теплый пол на деревянный пол, можно выбрать любую из систем. Все они снижают вес напольного пирога, а значит, расчет несущей способности перекрытий делать не нужно. При этом готовые элементы максимально облегчают монтаж, и сокращают сроки работ. Выжидать 28-35 дней, пока высохнет стяжка, чтобы проверить работу отопительного оборудования, не нужно. А применение водяного нагрева совместно с перечисленными конструктивными элементами дают очевидный ответ на вопрос о том, можно ли класть теплый пол на деревянный пол или балки перекрытия.

Водяной теплый пол в деревянном доме

При укладке водяного ТП в деревянном доме придерживаются тех же основных принципов, что и в любом другом строении. В большинстве случаев применяется труба диаметром 20 мм, которую укладывают с шагом в 100 – 300 мм в виде змейки, прямоугольной спирали или улитки. Разница состоит только в двух особенностях:

• Междуэтажное перекрытие, служащее основанием для пола, является балочным, а не сплошным, как в кирпичном доме.
• Нагревательные элементы ТП нельзя заливать стяжкой, так как перекрытие может не выдержать ее веса.

Водяные полы в деревянном доме

Какое-то время было принято сооружать такие системы только из металлопластиковых труб. Конечно, они имеют существенное преимущество – хорошо держат форму после изгибания, но по стоимости это далеко не самый доступный вариант. Оптимальными на сегодняшний день считаются трубы из сшитого полиэтилена.

Также применяют и армированный полипропилен (марки PP-20 и PP-25), но они подойдут не для каждого контура: трубы из этого материала не слишком эластичны (минимальный радиус сгиба составляет 8 диаметров). Поэтому трубу приходится разрезать на участки и в местах изгиба устанавливать колена (элементы «свариваются» с помощью специального паяльника).

Начинающему монтажнику проще будет работать с полипропиленовыми трубами, армированными стекловолокном, а не алюминием. В этом случае не придется выполнять зачистку армирующего слоя шабером.

Монтаж водяного теплого пола без стяжки.

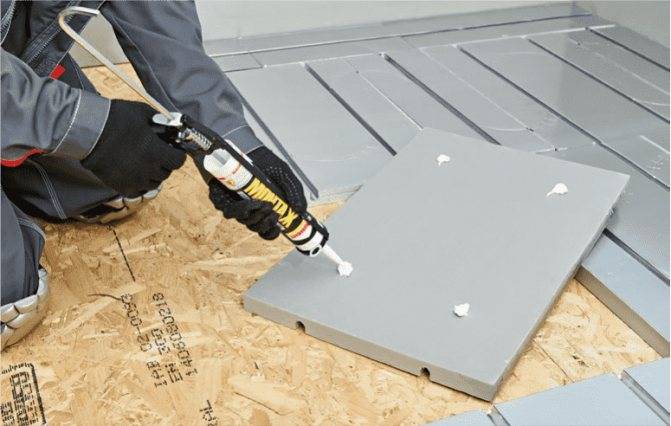

Перед монтажом фольгированной системы рекомендуется обработать основание пола грунтом или бетон контактом. Это необходимо для прочного склеивания элементов к основанию. Монтаж фольгированной без стяжки системы очень прост и не требует большого профессионализма. Для монтажа требуются: перчатки, линейка и канцелярский нож для резки панелей. Раскладку панелей фольгированной системы рекомендуется начинать от места входа контура теплого пола в помещение, либо от самого дальнего угла помещения, либо от места установки распределительного коллектора.

Панели раскладываются плотно к друг-другу, последовательно, один за другим. После того, как фольгированная система выложена на полу, рекомендуем последовательно поднять элементы и приклеить их к поверхности пола. Нет необходимости полностью покрывать клеем элементы, достаточно небольшого количества клея, нанесенного на углы элемента.

Клей служит только для временной фиксации пластин, чтобы при монтаже непосредственно контура теплого пола, труба не поднимала элементы, особенно в местах поворотов. Для приклеивания можно использовать любые клеи не агрессивные к пенопласту (КС, жидкие гвозди и т.п.). Также элементы фольгированной системы можно приклеивать к основанию с помощью плиточного клея. Порядок работ в таком случае осуществляется также как при укладке керамической плитки с использованием зубчатого шпателя. Плиточный клей можно наносить как на основание чернового пола, так и непосредственно на сами элементы.

После этого можно приступать к монтажу труб контуров теплого пола. К данному этапу мы рекомендуем приступать через сутки после приклеивания элементов — это гарантирует, что клей схватится, а труба, следовательно, не будет поднимать пластины во время монтажа

Укладка труб теплого пола.

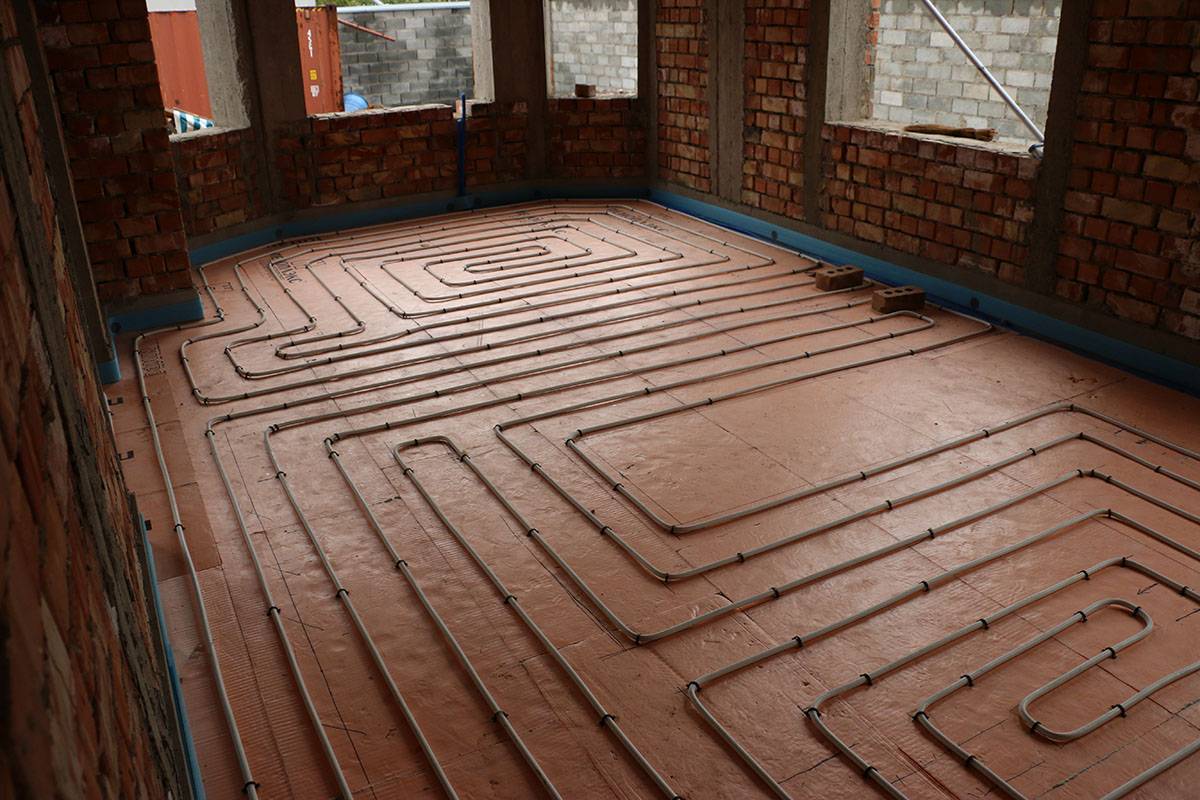

Монтаж трубопровода необходимо начинать от распределительного коллектора. Труба размещается над каналом и легким нажатием ступни вдавливается в паз.

Перед поворотом необходимо изогнуть трубу в сторону поворота на угол примерно 90 градусов, прислонить ее к началу перфорации на повороте и, последовательно вдавливая по ходу движения, вставить в канал поворота.

Двигаясь по рисунку,соответствующему способу укладки трубопровода, вернуться к распределительному коллектору и отрезать трубу с запасом 20-30см.

Уложите все контуры теплого пола, затем подключите их к распределительному коллектору.

Каркасный дом на сваях

Фундамент может быть выполнен из свай. В этом случае основание хорошо продувается. Чтобы пол в доме был утеплён, на обрешётку укладывают 4-5 слоёв теплоизоляционного материала.

«Тёплый пол» в каркасном доме на сваях монтируют из жидкостной магистрали или из электрических элементов, но необходимо подготовить основание для системы отопления. Какую методику монтажа используют для каркасного дома?

Бетонное основание

На форумах обсуждают систему отопления в доме на сваях. Рекомендуют поднять каркас, выполнить ленточный фундамент, обрешётку и установить каркас на изменённое основание.

Споры возникают из-за того, что все системы «тёплого пола» эффективно функционируют, если их уложить на стяжку и закрыть бетоном, но есть риск, что деревянный каркас не выдержит большой нагрузки, будет провисать, деформироваться. Есть опасность, что обрешётка сломается. Какие рекомендации дают строители?

• Лаги на сваи укладывают на расстоянии 1,7-2 м. Длина составляет 6-8 м. Специалисты советуют сделать шаг укладки лагов меньше, не более 1,5 м, использовать короткие бруски до 4 м. В этом случае обрешётка получится крепче. Есть вероятность, что она выдержит нагрузку бетонного покрытия.
• Для утепления фундамента, кроме минеральных изоляций использовать дополнительно плиты из пенополистирола и экструдированного пенополистирола. Материалы лёгкие, не утяжелят фундамент. Общая толщина изоляции может составить до 1 м.
• На лаги, обрешётку и утеплитель укладывают рулонный гидроизоляционный материал на битумной основе. Он не только защитит все слои утеплителя от влаги, но и от ветра, что снизит охлаждение основания для «тёплого пола».
• Глубина черновой стяжки невысокая 4-5 см. Чистовое покрытие 5-8 см.

На бетонную поверхность, в качестве основного обогрева используют жидкостную магистраль. Для дополнительного подогрева отдельных небольших помещений устанавливают электрические системы.

На форумах предлагают укладывать «тёплый пол» на лаги. Данную методику часто используют в деревянном доме. Нагревательные системы монтируют без стяжки.

Деревянное основание

Пол утепляют комбинированными материалами, минеральной ватой и полистирольными плитами. Обязательно делают засыпку из керамзита. Выполняют гидроизоляционные мероприятия. Делают черновую деревянную обрешётку.

• На обрешётку укладывают листы ГВЛ. Поверхность выравнивают.
• На листы устанавливают металлические термораспределяющие пластины. Из них формируют контур для труб или для кабеля.
• Жидкостную магистраль подсоединяют к коммуникационной гребёнке. Кабель подключают к терморегулятору.
• Для кабельных или карбоновых матов укладывают отражающий экран.
• Нагревательные элементы закрывают чистовой обрешёткой. На ней уже формируют облицовку пола. Это может быть ламинат, паркет или оставляют вагонку.

«Тёплый пол» в деревянном каркасном доме укладывают не только на лаги, но и на доски. В них проделывают штробы, располагают фольгированный материал. В штробах размещают водяную или кабельную магистраль.

Маты не используют. Хорошим вариантом для напольного обогрева является термоплёнка, но её рекомендуют устанавливать только в качестве дополнительного обогрева.

Систему напольного отопления давно используют в загородных домах. При расчётах учитывают не только площадь помещения, но и разновидность фундамента. В каркасном доме на сваях тщательно утепляют черновое основание, изолируют его от влаги.

В деревянном коттедже стяжку выполняют сухим способом; нагревательные системы монтируют на досках, на поверхности из листов ГВЛ, которые укладывают между лагами.

YouTube responded with an error: Daily Limit Exceeded. The quota will be reset at midnight Pacific Time (PT). You may monitor your quota usage and adjust limits in the API Console: https://console.developers.google.com/apis/api/youtube.googleapis.com/quotas?project=268921522881

Значение теплых полов для деревянных жилых строений

Деревянные дома, возводимые сегодня мало в чем уступают капитальным каменным строениям. Однако если каменный дом, имея бетонный фундамент и железобетонные перекрытия может быть оснащен любым оборудованием и коммуникациями, с деревянными строениями ситуация выглядит не такой радужной. Вся проблема в том, что с технологической точки зрения теплый водяной пол несет в себе значительную конструктивную нагрузку. Не каждое помещение обладает достаточным запасом прочности, благодаря которому можно с успехом монтировать сложные коммуникации.

Водяные системы отопления работают за счет циркуляции теплоносителя по системе трубопроводов, уложенных в пол. Масса всей рабочей конструкции теплых водяных полов достигает в рабочем состоянии больших значений.

Способно ли выдержать такой вес деревянное перекрытие дачного домика. Устоят ли с таким весом лаги основания деревянного дома, будут ли такие полы надежными и долговечными? Столько вопросов стоят перед вами, однако есть варианты, способные быстро и эффективно решить возникшую проблему. Настильные системы теплых водяных полов — методики, которые прекрасно себя показали в практической плоскости. Теплые полы благодаря своим преимуществам, делают деревянные дома из обычных времянок, полноценными жилыми объектами.

*Для постройки из дерева, напольный обогрев играет очень важную роль. Система отопления «водяной теплый пол» в деревянном доме раскрывается во всей своей красе. Преимущества такого варианта отопления более чем очевидны и заключаются в следующем:

• греющие полы наиболее оптимально прогревают внутреннее пространство жилого помещения;
• в отсутствии конверсии, при таком отоплении исключается циркуляция пыли внутри помещения;
• деревянный дом, достаточно хорошо утепленный и оборудованный теплыми водяными полами, надежно защищен от такого явления, как сырые углы;
• напольный обогрев сохраняет внутри деревянного дома оптимальный режим влажности;
• при таком способе обогрева полностью исключается вероятность ожогов, в отличие от радиаторной системы отопления;
• экономические показатели. Теплые водяные полы в сравнении с радиаторным обогревом на 30% уменьшают расходы топлива, связанные с подготовкой теплоносителя;
• существенная экономия внутреннего пространства;
• надежность, безопасность и долговечность отопительных систем на базе водяных полов.

Обязательно прочтите: система отопления в деревянном доме.

Говоря о деревянных домах, единственным  недостатком подобной системы обогрева можно назвать громоздкость самой конструкции, длительность и кропотливость работ. Однако при соблюдении необходимых технологий, инструкций и правил, монтаж доме не будет связан с большими хлопотами. Результатом же самой работы станет эффективная работа отопительного оборудования и значительно улучшившиеся условия проживания.

Виды напольного отопления совместимого с деревянным основанием

Есть два вида греющих полов, которые отличаются источником тепла: водяные и электрические.

Они оба, способны создавать комфортные условия в доме, равномерно прогревая поверхность

Но важно обратить внимание на тот момент, что при эксплуатации электрические системы обойдутся дороже

Водяной пол

Водяная греющая напольная конструкция — сооружение из полипропиленовых или металлопластиковых трубных изделий, с движущимся по ним горячим теплоносителем (вода или антифриз). Устройство работает от центрального отопления или автономного котла.

Наиболее часто, гидрополы заливаются стяжкой из бетонного раствора, но это тяжёлая конструкция, и деревянные балки не всегда способны выдержать такую нагрузку. Поэтому, рекомендовано использовать сухую стяжку для тёплых полов в таких домах.

Электрический

Полы электрического типа напрямую зависят от наличия электроэнергии. Принцип функционирования системы — происходит нагревание проводников находящихся под нагрузкой.

Электрополы бывают:

1. Кабельные, которые выпускаются в виде:
2. обычного кабеля — он укладывается по поверхности пола;
3. мат — провод закреплён на полотне с определённым шагом.

Монтаж кабеля может осуществляться как по сухой технологии, так и заливаться бетонным стяжечным слоем. Но если деревянные перекрытия слабые, то второй вариант не подходит, поэтому рекомендовано вообще отказаться от кабельной системы.

Если же перекрытия прочные, то заливка бетонного раствора делает конструкцию полностью пожаробезопасной, что важно для деревянных строений

• Инфракрасные — тепло излучают в виде инфракрасных волн, делятся на:
• плёночные — двухслойная плёнка с карбоновой пастой внутри;
• стержневые — маты, на которых размещены карбоновые стержни.

Инфракрасные полы просты в укладке. Плёночные являются мобильными системами, их можно просто расстилать на поверхности, а стержневые возможно монтировать в слой плиточного клея.

Фольгированные маты — плёночный вид в сочетании с кабельным. Они обладают плюсами плёнки, и не имеют недостатков кабельных нагревателей.

Электрические полы работают бесшумно, равномерно прогревают поверхность, просты в управлении и имеют гарантированный длительный срок службы.

К недостаткам электрических видов можно отнести — большие расходы на электроэнергию. У кабельных систем ещё — наличие электромагнитного излучения, хотя его количество не значительное, и оно не способно нанести вред здоровью человека.

Теплый электрический пол в деревянном доме

Стремление к экологически чистым технологиям вынуждает людей переселяться в деревянные дома. Однако, такой путь имеет свои нюансы и не так прост, как кажется на первый взгляд. Например, классическое отопление с помощью газа или пара не всегда будет уместно в этих строениях. Многие владельцы срубов пытаются смонтировать для себя теплый электрический пол в деревянном доме.

В разных планировках имеются различные варианты решения данной задачи. Есть способы, подразумевающие наличие бетонной стяжки, а есть безбетонная укладка. На каком из вариантов остановиться, это решает каждый собственник жилья для себя сам. Мы же в свою очередь, расскажем, какие существуют варианты и как правильно их монтировать.

1. Предпочтительные варианты
2. Компоновка деревянных полов
3. Применение электрических систем
4. Технические требования к монтажу
5. Монтаж с бетонной стяжкой
6. Монтаж без стяжки

Особенности подготовки помещения

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

ТЕПЛЫЙ ПОЛ за 1 день! Водяной теплый пол своими руками часть 1

Watch this video on YouTube

Требования к помещению

 Водяной тёплый пол рекомендован для сооружения в частных строениях — узнайте как произвести монтаж своими руками на бетонный пол. В многоэтажных домах, помимо большой нагрузки на перекрытия, есть риск подтопления квартиры снизу.

Кроме того, контур с теплоносителем присоединяется к общей отопительной системе, но она чаще всего не предназначена для данной цели. Это может привести к холодным стоякам в вашей или в соседней квартире. С этим, связано нежелание соответствующих органов выдавать разрешающую документацию на монтаж данной системы в многоэтажных домах.

Идеальное решение — делать водяной тёплый пол самому, еще в момент строительства дома. При монтаже конструкции в готовом доме, следует учитывать:

• высоту потолков, так как такое сооружение приводит к значительному их понижению;
• размер дверных проёмов — требуемая их высота не меньше 210 см;
• прочность основания.

Кроме того, показатель потерь тепла должен быть не выше 100 Вт/м2.

Требования к основанию

Как правильно при монтировании водяного пола обязательным условием является наличие ровного и чистого чернового покрытия. Если жильё старое, нужно произвести демонтаж старой половой стяжки, и выровнять основание.

Процесс — сложный и продолжительный по времени, но он необходим. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Если вы владелец нового жилья с панельными перекрытиями, то монтаж нагревательных элементов можно производить прямо на них.

Дом с ленточным и монолитным фундаментом

Систему отопления предусматривают уже в период строительства фундамента. При ленточном или монолитном основании дома эффективным будет не только радиаторный, но и напольный обогрев. Фундамент утепляют гравием, керамзитом, изоляционными материалами. Выполняют гидроизоляцию.

Хорошо подготовленное основание не отличается высокими теплопотерями. Нагревательные элементы для «тёплого пола» в доме укладывают на бетонное покрытие. Используют как жидкостный, так и электрический обогрев.

Жидкостная напольная магистраль

Система представляет собой трубопровод, по которому циркулирует теплоноситель. Нагревается он в теплообменнике, который находится в печи или в котле. Из котла выводят подающий и обратный контур. Трубы подсоединяют к коммуникационной гребёнке. На бетонном основании укладывают жидкостный контур. В него подаётся горячая вода или антифриз.

Магистраль подключают к коллекторам. Для автоматического регулирования предусматривается трёхходовой смесительный клапан с термоголовкой. Жидкостную магистраль закрывают глубокой бетонной стяжкой толщиной 7-8 см.

«Тёплый пол» в частном доме можно установить во всех помещениях, захватывая ванную комнату, санузел, баню, гараж. Установка потребует высоких расходов на оборудование, но обслуживание обойдётся владельцу коттеджа недорого. Облицовка пола может быть любой, не зависимо от теплопроводности и фактуры.

Кабельные секции и маты

На бетонное основание можно уложить электрические нагревательные элементы. Если помещение отличается сложной геометрией, то рекомендуют использовать кабельные секции. Секция представляет собой проводник определённой длины и мощности.

Маты используют для обогрева помещения с правильной геометрией. Их можно поворачивать, удаляя сетку или разрезая её монтажными ножницами. Сетка выполнена из стекловолокна или термостойкого пластика. Секции и маты можно установить в деревянном доме своими руками. Системы напольного отопления обогрева используют в Москве и в других городах.
