Как работает трехходовой кран: устройство, принцип действия

Критерии выбора при покупке

Нужно помнить о том, что во время приобретения обязательно обратите внимание на технические характеристики устройства, к которым относится следующее:

Диаметр соединения с отопительной магистралью. Чаще всего этот параметр колеблется в пределах от 2 до 4 сантиметров, хотя большая часть зависит от особенностей системы. Если не получается подобрать прибор необходимого диаметра, то нужно использовать специальный переходник.
Возможность монтажа сервопривода на прибор для обеспечения его автоматической работы

Особенно это важно, когда клапан планируется установить на систему теплого водяного пола.
Наконец, это пропускная способность трубопровода. Под этим понятием подразумевается объем жидкости, который сможет пройти через него за определенное время.

На отечественном рынке присутствует множество изготовителей трехходовых клапанов. Выбор той или иной модели зависит, прежде всего, от:

  • вида механизма (а он, напомним, может быть механическим либо электрическим);
  • сферы использования (ГВС, ХВС, «теплый пол», отопление).

Самым популярным прибором по праву считается Esbe – шведский клапан от компании, существующей уже более сотни лет. Это надежный, качественный и долговечный продукт, отлично зарекомендовавший себя во многих сферах. Сочетание европейского качества и современных технологий.

Другой популярной моделью является американский Honeywell – истинное детище высоких технологий. Простой управление, удобство и комфорт, компактность и надежность – вот отличительные особенности этих клапанов.

Наконец, относительно «юными», но перспективными приборами являются клапаны линейки Valtec – результат совместного сотрудничества инженеров Италии и России. Все изделия качественны, продаются с гарантийным сроком в семь лет. Отличаются тем, что имеют вполне доступную стоимость.

Блиц-советы

Перед началом запуска отопительной системы нужно проверить исправность и состояние трехходового крана и всей системы отопления.

Не следует монтировать кран на трубы с диаметром выше 40 мм.

В горячей среде открывать кран нужно очень аккуратно, чтобы избежать отказа гидравлического клапана.

Важно, чтобы шток вместе с регулирующим устройством или ручкой поворота выходили в сторону свободного к ним доступа.

Лучше покупать кран, выполненный из латуни. Он прослужит несколько дольше, чем из других материалов.

Самый оптимальный вариант – кран с пневмоприводным контролем работы.

Чтобы не допустить ошибок, посоветуйтесь предварительно со специалистом.

Разновидности кранов

Классификация изделия по разным признакам:

В зависимости от вентиля, различают: Регулирующий. Он оборудован электромеханическим устройством, которое открывает нужные клапаны

Еще в его комплектацию входит шток с ручной или автоматической регулировкой. Важно! Шток не выбить даже самым сильным давлением воды, поскольку он расположен внутри устройства. Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды

В его комплекции есть шаровое приспособление, которое переключает поток воды

Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды

Особенность этого устройства в том, что его устанавливают на системы с низким давлением. Оно очень простое в конструкции, требует постоянного ухода и быстро изнашивается.

По материалу изделия: Латунь – наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.

Углеродистая сталь – прекрасная альтернатива латуни.

Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.

Бронза – материал с длительным периодом эксплуатации.

В зависимости от способа монтажа:муфтовый; фланцевый; цапковый; под приварку; штуцерно-торцовый.

Для системы отопления используют такие виды, как: С постоянным режимом гидравлики – регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.

С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды. Он больше подойдет тем, для кого имеет значение количество.

От варианта проточной части устройства:пробно-спускной; полнопроходной.

От типа встроенного затвора:конусный; цилиндрический; шаровой.

По форме клапана-заглушки различают такие типы:T-образные; L-образные; S-образные.

От механики затворного элемента: Сальниковые – контролирует регулировку водяной струи сверху арматуры за счет сальника;

Натяжные – контролирует регулировку водяной струи снизу арматуры за счет гайки.

В зависимости от обогрева корпуса:с обогревом; без обогрева.

В зависимости от технических показателей различают такие вентили: Т-образный – регулировочная ручка может быть в 4-х положениях;

Г-образный – ручка регулировки имеет два режима, включая угол поворота на 180 градусов.

От механизма контроля устройства: Ручной – поводит соединение потоков воды в приблизительных пропорциях, дешевый, выглядит как стандартный шаровой вентиль;

Электропривод – для работы используется дополнительное оборудование двигатель либо магнитный способ, существует возможность получить удар от тока;

Пневмопривод – самый оптимальный для использования вариант. Важно! С электроприводом можно с легкостью сбалансировать тепло так, чтобы уровень температуры в дальних от котла комнатах, был такой же, как и в ближних

Принцип работы

Трехходовой кран оборудован тремя патрубками для подключения линий. Между ними устанавливается вентиль регулирующий подачу воды в два из трех ответвлений. В зависимости от ориентации крана и его подключения он выполняет две функции:

  • смешивание двух потоков теплоносителя на один выход;
  • разделение с одной линии на две выходные.

Трехходовой кран, как и четырехходовой, не осуществляет перекрытие каналов, подведенных к нему, а только перенаправляет жидкость от входа к одному из выходов. Единовременно может быть закрыт только один из выходов, либо частично перекрыты оба.

В самом простом варианте радиаторы напрямую подключаются к котлу, последовательно или параллельно. Настраивать отдельно каждый радиатор по тепловой мощности нельзя, допустимо только регулировать температуру теплоносителя в котле.

Чтобы все-таки регулировать отдельно каждую батарею, можно вставить байпас параллельно радиатору и после него регулирующий кран игольчатого типа, с помощью которого контролировать количество теплоносителя, проходящего через него.

Байпас при этом нужен для сохранения общего сопротивления всей системы, чтобы не нарушать работу циркуляционного насоса. Однако такой подход весьма накладно реализовывать и сложно эксплуатировать.

Трехходовой клапан фактически совмещает точку подключения байпаса и регулирующей арматуры, делая подключение компактным и легким в управлении. Кроме этого за счет плавной регулировки легче добиться целевой температуры в ограниченном контуре, содержащем один или два радиатора в конкретном помещении.

Принцип работы клапана

Если ограничить часть тока теплоносителя от котла и дополнить его обраткой, водой, возвращающейся от радиатора к котлу, то снижается температура обогрева. Котел при этом продолжает работать в прежнем режиме, поддерживая установленный нагрев воды, скорость обращения воды в нем не снижается, зато уменьшается потребление топлива.

Если используется один циркуляционный насос на всю систему отопления, то он располагается со стороны котла по отношению к включению трехходового клапана. Устанавливают его на обратном входе котла, по которому поступает уже остывшая вода от радиаторов, выступая в роли разделителя потока.

По входу к нему подается горячий теплоноситель от котла, в зависимости от настройки клапана поток разделяется на две части. Часть воды идет к радиатору, а часть сразу же сбрасывается в обратный ход. Когда нужна максимальная тепловая мощность клапан переводят в крайнее положение, при котором соединены вход и выход, ведущий к радиаторам.

Если обогрев не нужен, то весь объем теплоносителя поступает по байпасу в обратку, котел работает только на поддержание температуры в отсутствие реальной теплоотдачи

Недостаток такого подключения – сложная балансировка отопления, чтобы в каждое ответвление и к каждому радиатору поступало одно и то же количество теплоносителя, кроме того при последовательном подключении к крайним радиаторам доходит уже остывшая вода.

В многоконтурных системах проще всего разрешить проблему с неравномерным распределением тепла – использование коллекторной группы с циркуляциями насосами на каждом отдельном контуре

Это особенно важно в домах с двумя и более этажами  и большим числом радиаторов или при наличии теплого пола

Трехходовой клапан при этом работает на смешивание двух потоков. По одному вводу подключается линия от котла, а по второму от трубы обратки. Смешиваясь, вода поступает на выход, подсоединенный к теплообменнику.

Такая схема подключения особенно актуальна при подключении теплого пола

Она дает возможность ограничить максимальную температуру воды в контуре, что особенно важно, учитывая максимально допустимое значение в 35ºС при температуре теплоносителя от котла в 60ºС и выше

Циркуляция воды в трубах теплого пола постоянно поддерживается, что необходимо для равномерного нагрева без перекосов. Фактически горячая вода от котла поступает лишь для подогрева остывающего теплоносителя в контуре теплого пола, а излишек сбрасывается обратно к котлу.

Схема тёплых полов с трёхходовым клапаном

Таким образом, даже в высокотемпературном отоплении, где котел греет воду до 75-90ºС, есть возможность обустроить теплые полы с нагревом 28-31ºС.

Преимущества

Современный мир развивается стремительными темпами. Модернизация затрагивает многие стороны общественной жизни. Изменения коснулись и устройства трубопроводной арматуры. Сейчас мы имеем полуоборотные шаровые трехходовые краны, которые легко распределяют поток веществ. Раньше вместо них использовались вентили. Это приносило много неудобств.

  1. Были нужны регулярные технические проверки.
  2. Эти устройства имели весьма крупные размеры и большой вес. Это, безусловно, намного усложняло процесс эксплуатации.

Их преемники имеют ряд неоспоримых преимуществ. Среди них:

  • герметичность при соединении;
  • простота и лёгкость в управлении;
  • возможность использования в загрязнённой и неудобной среде;
  • отсутствие необходимости в постоянных проверках и техническом обслуживании;
  • гладкий поворот;
  • синхронизация с различными жидкостями (азот, углекислый газ, масла);
  • компактность в размерах и весе;
  • долговечность, прочность, устойчивость к различным воздействиям;
  • возможность эксплуатации в местах холодного климата;
  • простота конструкции;
  • значительная экономия денежных средств на плате за отопление (имеют возможность регуляции температуры).

Шаровый трехходовый кран – очень полезное и удобное устройство. Хотя за время эксплуатации таких изделий были выявлены и некоторые небольшие недочёты. Например, их нельзя использовать в условиях, где температура выше 200 градусов по Цельсию

Но если сравнивать этот момент с вышеперечисленными достоинствами, то он теряет весомую важность, и не остаётся никаких сомнений в эффективности описанного устройства

Автоматические клапаны

Управление трехходовым краном по умолчанию выполняется вручную, для чего используется вывод штока с одной из сторон крана с поворотной ручкой или гайкой. Однако не всегда удобно пользоваться таким вариантом.

Процесс настройки мощности контура с помощью трехходового клапана не линейный и зависит от температуры обратки, подающей магистрали и мощности теплоотдачи. Если говорить проще, то ручным управлением определяется исключительно пропорция, в которой смешивается вода из разных линий, температура на конечном участке при этом может меняться достаточно долго и не всегда равномерно.

Эффективно управлять клапаном можно автоматически с помощью сервоприводов или специальных гидродинамичных и пневматических термостатных головок, которые смогут быстро и постоянно менять настройку трехходового кран в зависимости от температуры на выходе.

С электроприводом

Сервопривод является прямой аналогией ручному управлению, только сигнал к действию дает не человек напрямую, а электронный блок управления. Это двигатель, способный проворачивать шток и изменять его позицию в зависимости от пришедшего управляющего сигнала.

Практически любой трехходовой клапан с ручным управлением можно оборудовать сервоприводом, однако лучше использовать специальные конструкции, обладающие компактными размерами и оптимизированными для установки электропривода.

Блок управления ориентируется по показаниям температуры на выходе клапана в целевом контуре или же на температуру подающей линии и обратки для вычисления оптимальной настройки.

Как только получено нужное значение на сервопривод приходит управляющий сигнал, и он меняет положение штока или поворот шара внутри крана. Естественно без электронного блока управления использовать сервоприводы попросту бессмысленно.

Преимущество сервоприводов в возможности максимально автоматизировать работу системы отопления. При включении автоматики в систему «Умный дом» появляется возможность даже устанавливать параметры обогрева со своего мобильного гаджета.

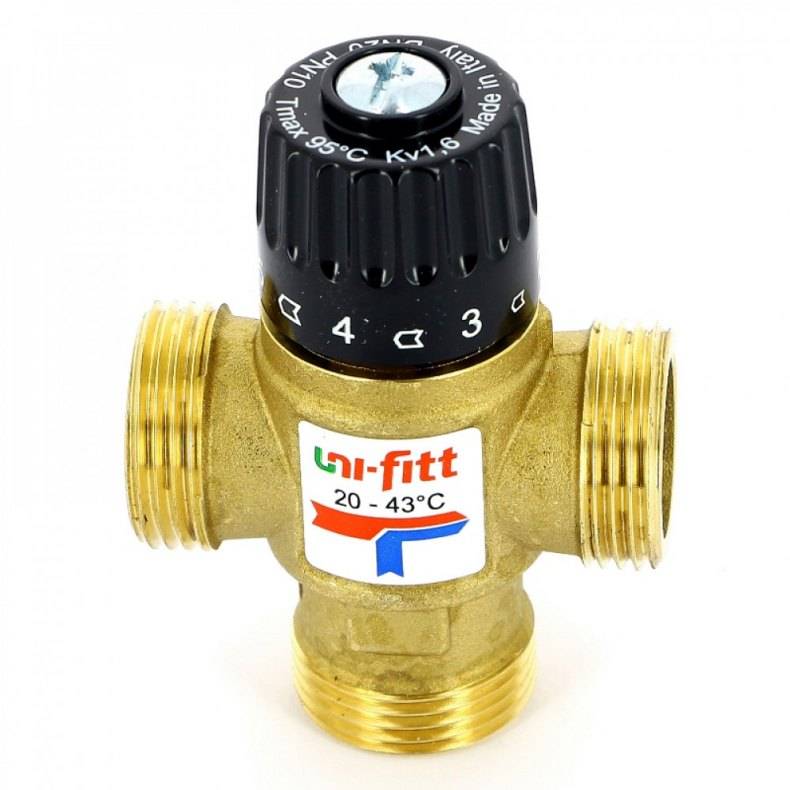

С терморегулятором

Автоматическое регулирование трехходового крана достаточно доверить пневматическому или гидродинамическому термостату. Это механический способ управления. Используется термоголовка, наполненная жидкостью или газом, сильно реагирующим на изменение температуры окружающей среды. Основная реакция – это изменение объема.

Термоголовка соединена посредством канала с поршнем и подвижным клапаном трехходового крана. При изменении объема термочувствительной среды изменяется и установка крана.

Трехходовые краны с терморегуляторами требуют тщательной предварительной настройки

После установки важно определить предельные значения температуры в точке измерения и привязать к ним крайние положения крана, тем самым определяя диапазон регулировки

Установка целевой температуры контура с радиаторами или теплого пола производится вручную, регулируя давление в термоголовке. Далее при изменении значения текущего нагрева уже автоматически регулируется пропорция для смешения горячей воды и обратки в трехходовом кране.

Трехходовые краны с терморегулятором востребованы там, где необходимо снизить энергозависимость отопления или же снизить общую стоимость монтажа, так как они дешевле устройств с сервоприводами и не требуют дорогого контроллера для своего функционирования.

Трехходовой кран для отопления

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране.
При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления. Иными словами, система отопления с трехходовым клапаном никогда не разморозится

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

Как выбрать

Выбирая трехходовой кран, необходимо учитывать несколько параметров. В процессе выбора хорошо заручиться помощью опытного инженера-сантехника.

Прежде всего нужно оценить назначение устройства- разделительный или смесительный. Следующим шагом следует определить место установки на схеме системы, а также способ управления устройством. Если планируется автоматизированное управление отоплением, надо решить, каким образом будет управляться данный кран- электроприводом, термостатом или вручную.

Далее анализу подлежат следующие технические характеристики:

  • Пропускная способность магистрали. Это объем жидкости, проходящий за единицу времени. Пропускная способность крана должна быть не меньше. Слишком маленький просвет создаст нежелательное сопротивление потоку и затруднит работу всей системы.
  • Максимальное и рабочее давление. Также должно соответствовать расчетным величинам для системы отопления.
  • Присоединительные размеры. Если точного соответствия диаметров достичь не удалось, то применяют переходники-фитинги.
  • Диапазон регулировки рабочих температур.

Руководствуясь перечисленными параметрами, нужно отобрать из десятков рыночных предложений несколько моделей, соответствующих заданным требованиям.

На этом этапе настает время сравнивать цену, гарантийный срок, доступность сервиса и, конечно, репутацию фирмы- производителя. Гарантированным качеством обладают такие лидеры рынка, как:

  • Honeywell. Американская компания второе столетие производит, поставляет, монтирует и обслуживает широкий спектр компонентов и целых систем управления отоплением, вентиляции, безопасностью.
  • Esbe. Шведская фирма также более 100 лет поставляет точные и очень надежные клапана, арматуру и компоненты систем, специализируясь на отопительной технике. Скандинавские традиции тщательной и высококачественной работы сочетаются с инновационными подходами к конструированию.
  • Valtec- Российско- итальянское предприятие удачно совмещает высокое итальянское качество с семилетней гарантией и доступными ценами. Полностью локализованное производство с европейской системой контроля качества не давно появилось на рынке, но уже успело завоевать популярность.

На рынке присутствует также множество поставщиков, не успевших завоевать столь безупречную репутацию. Экономия на стоимости клапана может в дальнейшем привести к его нестабильной работе, повышенным расходам или даже к выходу из строя всей системы.

Регулировка потоков рабочей жидкости. На что обращать внимание при покупке

Ручная регулировка производится посредством обычного шарового крана. Визуально он очень похож на простой вентиль, но имеет дополнительный выход. Арматура подобного рода применяется для принудительного ручного управления.

Что же касается автоматической регулировки, то здесь применяется специальный трехходовой клапан, оснащенный электромеханическим прибором для изменения положения штока. Его следует подключать к термостату, дабы иметь возможность регулировки температурного режима в помещении.

Помните, что при покупке клапана необходимо в обязательном порядке принимать во внимание технические параметры прибора, к которым относится следующие

  • Диаметр подсоединения к отопительной магистрали. Зачастую данный показатель варьируется в пределах от 2 до 4 сантиметров, хотя многое зависит от особенностей самой системы. Если прибор подходящего диаметра найти не удалось, то придется воспользоваться специальными переходниками.
  • Возможность установки сервопривода на трехходовой клапан, принцип работы рассмотрен в начале статьи. Благодаря этому прибор сможет работать на автомате. Данный момент очень важен, если прибор подбирается для эксплуатации в «теплых полах» водяного типа.
  • Наконец, это пропускная способность трубопровода. Под этим понятием подразумевается объем жидкости, который сможет пройти через него за определенное время.

Правила монтажа и эксплуатации крана

Прежде чем браться за установку узла, необходимо познакомиться с условиями монтажа и эксплуатации, изложенными в технической документации и на маркировке.

Важно при монтаже трехходовых конструкций определить положение выходных и входных патрубков в соответствии с направлениями потоков в системе. В этом могут помочь стрелки, нанесенные на корпус изделия. В период эксплуатации необходимо осматривать устройство на предмет протечек и износа

Пробковые затворы регулярно смазывают, проверяют состояние их уплотняющих элементов

В период эксплуатации необходимо осматривать устройство на предмет протечек и износа. Пробковые затворы регулярно смазывают, проверяют состояние их уплотняющих элементов.

Необходимые инструменты и материалы

Чтобы смонтировать устройство в систему, необходимо подготовить:

  • набор гаечных ключей;
  • инструмент для врезки в трубопровод;
  • кран;
  • фум ленту или паклю.

Ход работ

  • Определяют место установки устройства.
  • В случае необходимости вырезают участок трубопровода.
  • Для муфтового соединения готовят нужную резьбу на трубных торцах.
  • Наматывают ленту или льняную подмотку.
  • Накручивают поочередно патрубки, присоединяют к третьему отверстию трубу, прибор или дренажное устройство.

Как выбирать трехходовый кран

Перед покупкой трехходового смесителя нужно решить такие вопросы:

  1. Сфера использования.
  2. Максимальная температура нагрева транспортируемой среды.
  3. Диаметр трубы, к которой будет подсоединяться «тройник». При отсутствии подходящего размера сначала устанавливается переходник.
  4. Рабочее давление системы.
  5. Способ управления. Для «теплого пола» лучше брать модели с приводом.

Основные технические характеристики трехпроходного крана можно увидеть на корпусе.

Популярные производители трехходовых кранов

Современный ассортимент запорной арматуры способен ввести в смятение рядового обывателя. Но не все соответствуют стандартам качества. Среди тех, кто уже давно зарекомендовал себя на рынке инженерной сантехники, я бы выделила:

  • Немецкий бренд Danfoss.
  • Шведского производителя ESBE.
  • Австрийскую компанию HERZ.
  • Русско-итальянский бренд Valtec.

Примерные цены на трехходовые краны

Стоимость запорно-регулирующей арматуры зависит от:

  • Габаритов.
  • Материала, из которого она изготовлена.
  • Технических параметров.

Устройства с ручным управлением стоят в 2-3 раза дешевле электро- и пневмоприводных.

Лучшие производители трехходовых клапанов

В связи с тем, что трёхходовые клапаны являются достаточно востребованными на современном рынке теплового оборудования, они пользуются огромным спросом.

Поэтому, после того, как вы решите какой именно клапан вам подходит, изучите лучших производителей, для того, чтобы выбрать именно тот клапан, который прослужит вам долгую службу.

Разберём лучших производителей 3-х ходовых клапанов на рынке теплового оборудования.

  • ESBE – если у вас нет возможности купить дорогостоящий клапан, то производитель ESBE именно то, что вам нужно. Имею достаточно низкую цену на товар, производитель отвечает за качество и лёгкость в монтаже.
  • NAVIEN – уже очень длительный период времени этот производитель занимает первые позиции в списке лидеров производства теплового оборудования, в том числе 3-х ходовых клапанов. Покупатели отзываются только положительно из-за надёжности и долговечности продукции. Производитель не экономит на материалах и тщательно проверяет каждый продукт.
  • DANFOSS – продукция этого производителя пользуется особенной популярностью среди покупателей за счёт особой точной регулировки и устойчивости.
  • IVAR – данный производитель славится такой же хорошей надёжностью, как и все другие, но у него в арсенале есть клапаны не только для систем отопления, но и для систем охлаждения.
  • HERZ – данный производитель является №1 на современном рынке товаров отопления. Herz подкупает покупателей своей надёжностью и огромным функционалом продукции. Ассортимент товаров достаточно масштабен, что не может не радовать потребителя. С продукцией Herz сможет разобраться даже новичок.

Виды трехходовых клапанов и особенности их работы

Прежде всего трехходовые термоклапаны классифицируются по назначению на разделительные и смесительные:

У смесительного клапана 2 направления работают на подачу теплоносителя разных температур (горячей и холодной), а 1 направление выводит уже смешанный поток жидкости. Настойка нужных температурных параметров осуществляется регулировкой температуры и пропорций подаваемых потоков.

У распределительного термоклапана 1 патрубок подает теплоноситель, а 2 других его делят между собой и распределяют в разных направлениях.

К сведению! При определенных условиях смесительный трехходовой клапан может работать в режиме распределения.

По способу управления трехходовые термоклапаны бывают автономными, ручными, термостатическими и электрическими. Два последних, как правило, работают в автоматическом режиме.

Простые автономные модели снабжены установленным внутрь корпуса термостатическим элементом с уже заданной в заводских условиях температурой теплоносителя на выходе. Это значение остается постоянным на протяжении всего срока службы.

Автономный смесительный трехходовой клапан
ПлюсыМинусы
Низкая ценаНеобходимость подбора клапана под температурный режим обратки теплогенератора
Контроль температурного режима теплоносителяНельзя изменить установленный заводом-изготовителем температурный режим

Для ручного управления шток снабжается вентилем или поворотной ручкой и панелью управления с отметками, в соответствии с которыми регулируется тепловой режим.

Смесительный трехходовой клапан ручного управления
ПлюсыМинусы
Относительно низкая ценаНеобходимость постоянного контроля со стороны человека, как следствие, затяжной характер реагирования на изменения условий окружающей среды
Контроль температурного режима теплоносителя
Возможность изменения температурного режима в процессе эксплуатацииНеравномерное прогревание отопительного контура

Трехходовой термостатический клапан с терморегулятором оборудован термостатом, наполненным жидкой или газовой средой, реагирующей на малейшие колебания температуры теплоносителя.

Как только теплоноситель нагревается до заданной температуры, за счет расширения реагента автоматически активизируется поршневая система термоклапана и перекрывается патрубок с горячим потокам.

Трехходовые клапаны с терморегулятором могут быть механическими и электронными. Достоинство механических моделей в их абсолютной автономности. Электронные же требуют подключения к сети электропитания или питаются от батареек.

Однако этот недостаток сглаживается полной автоматизацией процесса, удобством настройки и расширенным функционалом – автоматическое изменение температурного режима по времени суток, дням недели и пр.

Смесительный трехходовой клапан с терморегулятором
ПлюсыМинусы
Автоматический контроль температурного режима теплоносителяВысокая цена
Возможность изменить температурный режимТребуется предельно четкая настройка, ошибки в выставленных параметрах дают небольшую погрешность в работе системы
Равномерное прогревание отопительного контура

Трехходовые термоклапаны с электроприводом управляются за счет электронного блока управления, работающего на сервоприводе. Выход температурного режима теплоносителя за пределы установленных значений фиксируется установленным в модуль термостатом, который сигнализирует об этом контроллеру. Тот передает команду на привод, регулируя поток холодного или горячего теплоносителя в системе.

При этом ни один из патрубков полностью, как правило, не перекрывается, а регулируется лишь объем подаваемого охлажденного и горячего теплоносителя.

Смесительный трехходовой клапан с электроприводом
ПлюсыМинусы
Автоматический контроль температурного режима теплоносителяВысокая цена
Возможность изменения температурного режимаПовышенный расход электроэнергии
Точная регулировка температуры потока теплоносителяУвеличенный расход теплоносителя
Равномерное прогревание отопительного контура

Разновидности кранов

По методу распределения теплового носителя в системе различают два типа кранов:

  1. Запорные. Механизм предназначен для переключения перемещения рабочей массы из одной трубы в другую посредством шарового элемента. По внешнему виду изделие схоже с обычным вентилем, но с одним различием – имеет вспомогательный выход. Слабой стороной данного вида является отсутствие возможности плавной регулировки потока тепловой жидкости.
  2. Регулирующие. Затвором служит шток, изменение положения которого позволяет регулировать подачу рабочей среды в сеть. Перемещение теплоносителя осуществляется электроприводом, который управляется автоматическим датчиком температуры. Кроме того, используются краны с ручным регулированием температуры массы, однако он менее эффективен.

В зависимости от назначения устройства вентили разделяют:

  1. Смесительный. Служит для поддержания температуры тепловой массы в определенных частях сети посредством смешивания. Изделие оснащено двумя входными отверстиями, которые пропускают горячую и холодную среду и одним выходным, через него разбавленная масса оптимальной температуры поступает прямо в сеть отопления.
  2. Разделительный. Механизм используется для регулировки объема тепловой жидкости в различных элементах отопительной сети. Выполняет перенаправление потока массы из одной системы трубопровода в другую. Наличие одного входа и двух выходов дают возможность разделять рабочую среду, которая поступает в систему, на два потока.

По типу проточной части корпуса вентили бывают:

  1. Пробно-спускные. Монтаж выполняется на различных установках и емкостях. Они оснащены спусковым и присоединительным переходниками.
  2. Полнопроходные. Устанавливаются на трубопровод и имеют пару присоединительных переходников.

В зависимости от способа размещения затвора:

  1. Натяжные. Пробка к поверхности корпуса прислоняется посредством гайки.
  2. Сальниковые. Прижимание затвора выполняется с помощью уплотнительной крышки через набивку.

По типу исполнения изделия различают:

  1. Латунные.
  2. Полипропиленовые.
  3. Стальные.
  4. Чугунные.

По способу монтажа существуют краны:

  1. Для использования с муфтой.
  2. Под сварку.
  3. Для фиксации с фланцем.

В бытовых условиях чаще всего используются вентили с муфтой, это обусловлено простотой, как монтажа, так и демонтажа. По типу муфты устройство оснащено внутренней или внешней резьбой.

Соединение резьбой требует обязательного уплотнения льняным волокном, паклей или специальной герметизирующей лентой путем наматывания его на резьбу трубы слоем до 1 мм. Это обеспечит непроницаемость обвязки и отсутствие протеканий. Кран следует устанавливать на резьбу трубы минимум на 5 полных витков.

Под сварку трехходовой вентиль устанавливается на трубопроводах с повышенным уровнем безопасности. Такой способ соединения позволяет выдерживать очень высокое рабочее давление. Кроме того, сварочное соединение применяется при установке магистралей подземным методом.

Контроль над работой запорной арматуры и регулировка температурного режима тепловой массы производится посредством:

  1. Автоматизированной электромеханической системой. В качестве электропривода может выступать вспомогательный механизм с электрическим двигателем или электромагнит.
  2. Пневматического исполнительного модуля. Считается наименее опасным в эксплуатации, так как отсутствует риск поражения электрическим током.
  3. Ручного способа. Применяя данный метод можно смешивать рабочую среду только в приблизительных соотношениях. В бытовых условиях считается наиболее подходящим и недорогим вариантом.

Для точной регулировки потоков теплоносителя применяются специальные устройства, посредством которых остывшая среда смешивается из обратной трубы в подающую трубу. Расход тепловой массы при этом остается постоянным, а температурный режим регулируется до оптимального уровня.

Разновидности трехходовых кранов

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
