Как осуществляется регулировка температуры теплого водяного пола

Ручная регулировка температуры теплоносителя

Способы регулировки температуры будут полностью зависеть от используемого оборудования. Например, если установлена система с контроллером температуры и сервоприводом, то настройка осуществляется согласно инструкции от производителя этого устройства. При этом регулировка выполняется в автоматическом режиме. Сейчас рассмотрим ручной метод настройки температуры с использованием термоголовок.

Первым делом систему до теплого пола необходимо полностью заполнить теплоносителем и освободить от воздуха

Но здесь важно не спешить, иначе могут образоваться воздушные пробки. Если подключение было выполнено от котла, то перед запуском воды в контуры отопления, перекрываете все краны

После, открываете на одной петле подачу/обратку, заполнив ее теплоносителем. Воздух из нее должен выйти через воздухоотводчик. Теперь включаете циркуляционный насос, чтобы в этой петле теплоноситель начал передвигаться. При этом включаете на котле температуру до 35°. На ощупь вы должны почувствовать, что на обратке и подаче в контуре отопления пошла горячая вода. Если все работает исправно, перекрываете эту петлю и открываете новую. По такому методу закачиваете и проверяете каждую петлю отопительного контура. Когда вы настроили каждый контур, то открываете все краны и регулируете необходимую температуру на ощупь. В некоторых петлях кран потребуется открыть полностью, а в других достаточно слегка приоткрыть.

Таким образом, осуществляется ручная регулировка температуры. Ее достаточно выполнять один раз в год

Но здесь важно учесть нюанс. Система напольного обогрева инерционна

Что это означает на практике? Если вы сделали изменения на одной из петель, то придется подождать несколько часов, чтобы почувствовать явные изменения в температуре внутри помещения.

Как провести индивидуальное регулирование?

В отдельных случаях может понадобиться индивидуальное регулирование системы. Обычно это нужно, если подходить к проблеме индивидуально, задаваясь необходимостью уменьшить или увеличить температуру в конкретном помещении.

Для этого первое, что нужно сделать – это определить температуру воздуха. После этого возникает необходимость в изменении температуры пола, что выполняется по зонам.


Основные элементы водяного пола

Групповая регулировка не заменит индивидуальную. Первая предполагает, теплый пол во всем доме будет работать одинакового. Второй метод регулировки учитывает температуру воздуху и площадь помещения, гарантируя комфортный микроклимат в доме. Лучше выбирать комплексное регулирование, то есть грамотно объединять и групповое, и индивидуальное. При этом элементы комбинируются, чтобы в доме царили уют и комфорт.

Процедура запуска теплого пола

Процесс первого запуска можно условно разделить на следующие этапы:

  • заполнение системы теплоносителем;
  • настройка системы;
  • прогрев и сушка стяжки покрытия.

Давайте более подробно изучим каждый этап.

Заполнение системы теплоносителем

Перед тем, как приступать к заполнению пола теплоносителем, понадобится открыть все краны конструкции. В их число входят:

  • вентили, которые установлены на коллекторе;
  • запорные краны трубы конструкции;
  • трехходовой клапан смесительного узла;
  • автоматизированные отводчики воздуха на всех участках отопления.

Если на трехходовом клапане установлена термостатическая головка, понадобится выставить максимально возможное значение. Если головка отсутствует, выкрутите вентиль как можно сильнее. Схема теплого пола выглядит следующим образом.

Дальнейшие процессы зависят от того, что планируется применять для отопления, воду или антифриз. Также влияет тип отопления, который может быть открытый или закрытый.

Давайте боле подробно изучим все возможные варианты заполнения.

Заполнение закрытой системы отопления

Первым делом, как уже обговаривалось выше, понадобится открыть все необходимые вентили. Во время этого будет слышан звук перемещающейся воды по трубам и вывод воздуха из воздухоотвода.

Виды терморегуляторов

Выбор термостата под определенную систему определяется следующими факторами:

  • мощность оборудования;
  • способ регулирования;
  • выполняемые функции;
  • тип монтажа.

Мощность

Для большинства оборудования мощности 3 кВт вполне хватает. При большом количестве контуров отопления применяется несколько терморегуляторов, или устанавливается магнитный пускатель. Чем больше площадь помещения, тем дольше производится его прогрев от одного термостата.

Какие бывают датчики?

За комфортную температуру пола и обогрев воздуха отвечают разные системы. Соответственно, применяются разные датчики. В первом случае используют датчик пола. Его размещают в стяжке между трубами контура, на расстоянии более 50 см от стены. На полу крепится труба или гофрошланг, в которые вводится кабель с датчиком на конце. Труба залита раствором, но ее конец выходит наружу. При необходимости вышедший из строя датчик вытягивается наружу за провода и заменяется на исправный.

За обогрев воздуха отвечает выносной датчик, расположенный в помещении. Обычно его устанавливают внутри корпуса терморегулятора. При этом он не должен находиться на сквозняке, нагреваться лучами солнца или располагаться близко от приборов, выделяющих тепло.

Под датчик в стене делается штроба, идущая до уровня пола. В канавке размещается шланг, который затем одним концом выводится на место проведения измерений, а другим – вводится в монтажную коробку с закрепленным в ней терморегулятором. Шланг изолируется от попадания раствора заглушкой. В него заводится датчик температуры пола с проводами.

Предварительно следует проверить его исправность, измерив сопротивление и сравнив затем с паспортными данными. При появлении большой разницы датчик следует заменить. Затем производятся необходимые подключения. Тестовый пуск системы производится до заливки стяжки.

Микроклимат в помещении существенно зависит от погоды на улице. В связи с этим, разработан режим климат-контроля с применением наружного датчика и контроллера (климат-компенсатора). В программу введен ряд зависимостей между температурой теплоносителя и уличного воздуха. Выбрав одну из них по значениям температуры воздуха снаружи, контроллер вычисляет, насколько должен быть нагрет теплоноситель.

Если значения расчетной температуры теплоносителя меньше фактической, поступает сигнал на прикрытие подачи горячей воды в контур отопления. Все измерения и корректировка расхода теплоносителя продолжаются в сторону снижения рассогласования данных. Контроллер также может управлять производительностью смесительным насосом или переключаться в другой режим.

Типы термостатов и их функции

Механический регулятор – самый простой и относительно дешевый прибор. Температура выставляется поворотом колесика на нужную отметку. Затем система по ней поддерживает температуру. При изменении погоды нужно вручную изменять установку температуры.

Электронный аппарат также является простым, но гораздо более удобным устройством (схема на рис. ниже). Разная температура может устанавливаться на несколько промежутков времени, что позволяет экономить энергию и обеспечивать более комфортные условия в помещении. Доступные цены и необходимая функциональность делают приборы самыми популярными.

Схема управления двухконтурным теплым полом с помощью электронного термостата

Для больших или средних систем теплого пола целесообразно применять программируемые термостаты. Правильно подобранная программа для режима использования помещений дает возможность экономить тепло и быстро окупить стоимость прибора.

Дистанционный регулятор работает так же, как программируемый, но с управлением на расстоянии. Можно даже программировать устройство через пульт. Здесь применяется система управления от двух датчиков: в помещении и на полу, что позволяет оптимизировать тепловой режим и более экономично управлять расходом энергии.

Термостат с пультом

Часто возникают ситуации, когда поверхность пола теплая, а в помещении прохладно. Здесь желательно применять дополнительный датчик, измеряющий температуру воздуха, после чего она сравнивается с установленной. Выше установки не поднимется температура как пола, так и воздуха. Двухуровневый термостат обеспечивает больший комфорт, если снабжен подходящим дополнительным оборудованием. При этом следует учитывать, что контроль за температурой поверхности пола имеет точность больше, поскольку на показания датчика не влияют сквозняки и солнечные лучи.

Особенности корректировки

Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров

При этом берется во внимание уровня нагрева жидкости и давления

Рекомендуется выполнять балансировку согласно такой инструкции:

  1. Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
  2. Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
  3. На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.

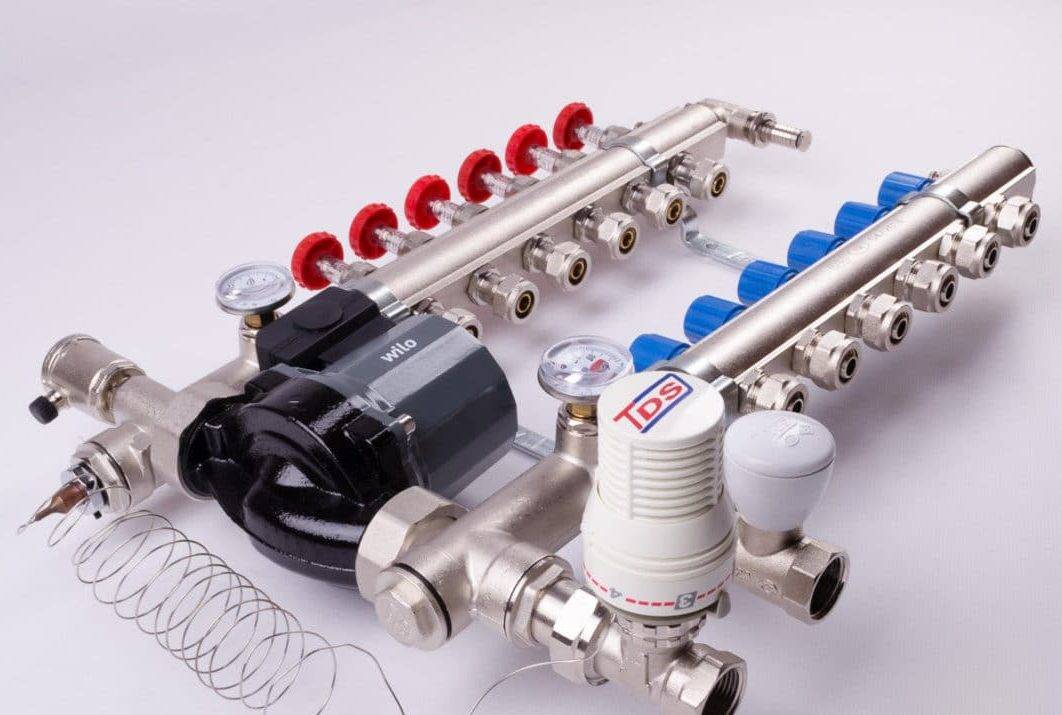

Коллектор с расходомерами для теплого пола

Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.

В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.

Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.

Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.

Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.

Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы.  Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.

Процесс заправки теплоносителя

До заполнения водяного пола с обогревом теплоносителем, на коллекторном узле закрывают все вентили, шланг подсоединяют к входному наконечнику. Когда планируется промывка системы, то и на выходном отверстии устанавливают шланг, противоположный конец которого заводят в канализационную систему, сливную яму или в специальную емкость.

Заливку начинают с первой петли, для чего открывают вентили на этом контуре, а все остальные оставляют закрытыми. Трубы заполняют жидкостью, выпускают воздух, в результате чего в клапанах-воздухоотводчиках раздается шипение.

На короткий период включают насос, снова раздается шум клапанов, после чего его выключают. Далее ожидают, пока полностью не выйдет воздух, и снова включают насосное оборудование. Процесс повторяют, пока не будут ликвидированы все воздушные пробки и приступают к заполнению второй петли.

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

  • корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
  • колба из прозрачного пластика или стекла с нанесенной шкалой;
  • поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-150С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Разнообразие регуляторов водяной конструкции пола

Принципиальное отличие разных регулирующих устройств заключается в способе выставления необходимой температуры:

  1. Механические модификации. Эти приборы редко ломаются и доступны по стоимости. Такого типа регулятор водяного теплого пола имеет простую шкалу, делающую процесс настройки легким и понятным. Необходимую температуру выставляют при помощи вращающегося диска. Иногда на лицевой панели терморегуляторов для водяного пола с обогревом имеется рычаг, предназначенный для его включения/отключения. Других функций у таких устройств нет. В среднем цена на них составляет 15 евро.
  2. Электронные приборы. Их функционал аналогичен механическому варианту, но реализован он иначе. Электронная модель предусматривает наличие цифрового экрана, на котором отображаются текущие или устанавливаемые параметры. Также на устройствах можно увидеть несколько кнопок. На них могут находиться стрелки со знаками «вверх» и «вниз», служащими для постепенного изменения температурного режима. Ориентировочная стоимость – 20 евро.
  3. Модели с программированием. Регулировка температуры теплого пола при помощи такого устройства позволяет, как поддерживать стабильный нагрев, так и менять его в автоматическом режиме в зависимости от времени. Продаются модели, имеющие возможность программировать температурный режим в течение суток и по дням недели. Данная функция позволяет экономить энергоресурсы, а значит, деньги и при этом жить в комфортных условиях. Например, температуру можно снизить, когда все члены семьи отсутствуют дома, а перед их возвращением – повысить. Некоторые модификации помимо стационарного блока, расположенного на стене, оснащены переносными пультами управления. Сейчас в продаже имеются модели, которыми корректируют работу посредством компьютера или планшета. Простейшая модификация, которая предусматривает возможность установки температуры пола по времени обойдется не менее, чем в 40 евро, а навороченной устройство может стоить более одной тысячи.
  4. Мультизональные модификации. Такие термостаты контролируют несколько контуров и поддерживают индивидуальные параметры в каждом из них.
  5. Сенсорные модели. Выполняемый данными приборами перечень функций тот же, что и у электронных моделей. Но они оборудованы сенсорными кнопками, а не тактильными. Стоимость более высокая.
  6. Радио термостаты и контроллеры. Подобные системы, поставляемые европейскими производителями, являются новинками на отечественном рынке. Например, системы фирмы Uponor состоят из сервомеханизмов, управляемых при помощи радиосигналов, радио термостата, который отслеживает показания датчиков и радио контроллера, принимающего данные от термостата и передающего их дальше на сервоприводы. В комплект также входит SMS-модуль, позволяющий управлять системой посредством мобильной связи и следить за ее состоянием.

Автоматическое и ручное выравнивание температуры

При регулировке тёплого пола методом смешивания и ограничения способы установки требуемой температуры теплоносителя несколько отличаются. Также имеет значение, выполняется ли пропорциональная подстройка на ходу, либо же регулировка осуществляется вручную. Последнее допустимо только для способа регулировки смешиванием и только при условии, что расход теплоносителя в остальных контурах системы меняется незначительно.

Ручная настройка трехходового клапана требует контроля температуры на обратной ветке, для чего может использоваться гильза под термометр, либо накладной термощуп.

Замеры температуры нужно проводить не сразу, а исходя из длины петли и расхода теплоносителя в ней. Измерять температуру нужно спустя время, достаточное для 2-х или 3-кратного обновления теплоносителя в системе тёплого пола.

Задача регулировки — обеспечить постоянный перепад температуры теплоносителя между подачей и обраткой. При этом разница температур определяется проектом тёплого пола и рассчитывается по толщине, материалу стяжки, а также направлению и шагу укладки труб змеевика.

Автоматическая пропорциональная регулировка выполняется не в пример проще. Основной управляющий элемент — термостатирующая головка RTL или клапан унибокса.

Чем больше отметка, на которую установлен маховик, тем выше будет температура теплоносителя, что справедливо при регулировке как смешиванием, так и ограничением. опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Как выбрать терморегулятор для электрического теплого пола

Итак, вы планируете монтаж электрического теплого пола. Как регулировать температуру при этом? При подборе терморегулятора, внимательно изучите 5 главных параметров. Зная их, вы сможете найти такой блок управления, который идеально будет подходить под используемый кабель и удовлетворит все ваши ожидания.

  • Наибольшая мощность пола. Если мощность пола будет выше мощности терморегулятора, то кабель не будет нагреваться до достаточной температуры. Когда размеры помещения достаточно большие, то рекомендуется установить несколько датчиков. Подключение программатора происходит в одну сеть, вследствие чего общая мощность будет более 3 кВт. В случае, когда потребляемая мощность — больше, вы просто монтируете несколько регуляторов отдельно в разных местах комнаты.
  • Тип монтажа. Регуляторы могут быть накладные (закрепляются при помощи особого короба) или же встраиваемые в стену (высверливается отверстие). Обычно в инструкции содержится схема подключения электрического регулируемого теплого пола к терморегулятору. Там же содержится информация о правильной установке техники.
  • Тип управления. То, как функционирует контроллер управления электрическим теплым полом, определяется конструктивными особенностями датчиков, блока, который регулирует температуру и тому подобное. Регулятор, оснащенный встроенным и выносным датчиками одновременно, признан максимально точным в своей работе.
  • Функциональные и эксплуатационные особенности. Как вы уже знаете, регуляторы могут быть программируемые или непрограммируемые. Программаторами удобно пользоваться, у них есть множество дополнительных функций. Управлять такими устройствами вы можете с пульта дистанционного управления или при помощи Интернета. Но это далеко не все особенности программатора. Благодаря блоку управления вы можете устанавливать разные режимы работы на длительный срок.
  • Дизайн. Корпус регулятора может быть разной формы и цвета. Рекомендуется подбирать прибор такого цвета, который будет идеально подходить под дизайн вашего дома. Или же установить регулятор, похожий на розетку или выключатель.

Гидравлическое выравнивание водяного теплого пола

У нас есть система водяного отопления, в которую входят водяные теплые полы, устроенные на основе насосно-смесительного узла и обычного коллектора с расходомерами или без. Это надежная, безопасная, комфортная и хорошо управляемая система теплых полов. Для того, чтобы она стала таковой на деле, а не только на рекламных проспектах, ее нужно настроить.

Для водяного пола в частном доме лучше использовать коллекторы с расходомерами, в этом случае управлять системой будет гораздо проще

Если вы читаете эту статью, но у вас подобный теплый пол в квартире или доме с центральным отоплением, то обратите внимание на максимальное рабочее давление коллектора, который вы выбрали, обычно у коллекторов с расходомерами оно 6 бар. Для центральной системы этого может оказаться недостаточно

Если у вас на коллекторе стоят сервоприводы, которые управляются автоматикой, то они и будут по необходимости регулировать расход теплоносителя. Тем не менее потребуется сделать предварительную настройку расхода в контурах. Если же у вас коллектор без приводов (в подавляющем большинстве случаев), то такая настройка является просто необходимой.

Расход теплоносителя через контур можно рассчитать по формуле:

Gуд = Q/(1,163*Δt), где

Gуд — удельный расход теплоносителя, (л/ч)/м2;

Q — удельная мощность теплого пола, Вт/м2; если не знаете, какую установить, подставляйте 50 Вт/м2

Δt — разница между температурой подачи и обратки, oC; если не знаете, какую установить, подставляйте 5oC

1,163 — поправочный коэффициент.

Далее, для того, чтобы получить необходимый расчетный расход теплоносителя через контур, необходимо удельный расход Gуд ((л/ч)/м2) умножить на площадь пола S (м2), которую обслуживает данный контур.

Итак, максимально простой способ произвести гидравлическое выравнивание теплого пола — это:

  1. рассчитать расход воды через каждый контур, умножив площадь пола, по которой этот контур проходит, на 8,6; таким образом, получим расход в л/ч;
  2. включить насос теплого пола, выставить на нем первую скорость (для среднего частного дома);
  3. выставить термоголовку или ручку смесительного клапана в положение примерно 30oC;
  4. убедиться, что вода свободно циркулирует по веткам и воздух выгнан;
  5. отрегулировать конура таким образом, чтобы на каждом расходомере добиться значений расхода, полученных в п.1;

Указанные действия обеспечат так называемую «преднастройку». Если все правильно рассчитано, то ее будет вполне достаточно. Но фактически в процессе эксплуатации внутрипольного отопления может понадобиться подрегулировать, основываясь на ощущениях комфорта. При настройке необходимо понимать, что контуры гидравлически взаимозависимы, «прикручивание» одного может повысить расход через другой. Также нужно быть готовым к тому, насос котла и насос теплого пола будут влиять друг на друга. Это не страшно, но, когда включается насос котла, производить настройку теплого пола невозможно, нужно подождать, пока он остановится.

Коррекция регулируемой системы с расходомерами в коллекторе

Расходомеры помогают дозировать количество циркулирующего теплоносителя в отдельном контуре системы. Клапан состоит из корпуса с запорно-регулирующей петлей. Она вкручивается в техническое отверстие коллектора для адекватной работы всей системы и регулировки давления.

Регулировка тёплых полов с расходниками происходит за счёт поочерёдных действий вкручивания и выкручивания ручных вентилей, а также путём настройки пропускной способности расходомеров.

  1. Перед началом регулирования нужно убедиться в заполненности трубопроводов системы тёплого пола теплоносителем. Нужно исключить образование воздушных пробок.
  2. Наполнение начинают сразу после заполнения первичного контура водой. Необходимо следить за закрытостью и герметичностью запорно-регулирующей арматуры на коллекторах.
  3. На каждой петле открывают запорные устройства, через которые стравливается воздух. Очередная ветка должна наполняться только после заполнения предшествующей и полного обезвоздушивания.
  4. После наполнения первой петли включают теплонасос вторичного контура, прогоняют теплоноситель по системе.
  5. Встроенными или накладными термометрами проверяют эффективность циркуляции жидкости.
  6. При заполнении первой петли её отсекают от коллектора с обеих сторон запорно-регулирующей арматурой.

Контроль правильности регулировки в данном случае проводится бесконтактными лазерными или контактными электрическими термометрами. Их монтаж может занять время, поэтому об их наличии и исправности следует позаботиться заранее. Результат настроек при регулировке с расходниками виден уже через 15–20 минут. При неправильной настройке системы время получения достоверного результата увеличивается от получаса до нескольких часов.

Водяные полы перед запуском нужно регулировать. Настройка производится под приемлемые температуры, которые выбирает пользователь системы. В зависимости от выбора способа, метода настроек будет виден конкретный результат.

Водяной теплый пол: регулировка температуры

Управление температурным режимом собранного водяного пола зависит от того, какое оборудование было использовано в помещении при установке системы обогрева. Способов регулирования бывает несколько. К главным же причисляют:

  • ручное регулирование;
  • индивидуальное;
  • групповое;
  • комплексное.

Ниже более подробно рассмотрим каждый из них.

Ручная регулировка

Весь процесс, при таком способе обогрева пола, происходит в ручном режиме. При этом, итоговые заключения о температуре делаются только на основе собственных ощущений. Разумеется, что при таких измерениях, неточные данные – не исключение. По этой причине процедура регулирования теплого пола должна осуществляться по следующему перечню:

  • При эксплуатации такого пола с паркетным или ламинатным типом покрытия применяют специальные термоголовки, которые устанавливаются на 2 трубопровода: и подающий, и обратный. Регулировку проводят вручную: подачу либо увеличивают, либо же, наоборот – уменьшают.
  • Настройка температуры пола производится только тогда, когда каждая петля системы будет заполнена водой (нужно следить, чтобы во время заполнения не было воздуха).
  • В процессе того, как наполняются трубопроводы, необходимо контролировать, чтобы вода была во всей остальной отопительной системе. Это делается путем открытия: кранов, которые дают доступ тепловому носителю ко всей системе, и вентиля обратного коллектора. И лишь только после этих действий можно открыть трубы (прямую и обратную) одной петли для полного их наполнения. При этом следует проверять и не допускать попадания воздуха (путем выпускания его в воздухоотвод).
  • Далее для движения воды в трубопроводе проводят запуск насоса. Рукой на ощупь определяют степень нагревания и при теплых трубах закрывают петлю.
  • Когда все петли заполнятся, нужно вентили повернуть на открытие. Затем подачу воды в каждую петлю можно отрегулировать, определив температуру вручную.
  • На температурные показатели воды в трубах влияет их длина. В связи с этим, целесообразно устанавливать их одинакового размера.

Важно учитывать, что при таком варианте температурной регулировки водяного пола, все ее этапы необходимо осуществлять с обязательным 2-часовым перерывом, чтобы хорошо понимать эффективность каждого действия. Так, как в этом случае приходится ориентироваться только на личные ощущения, то такой способ температурного регулирования пола удобным назвать нельзя. Так, как в этом случае приходится ориентироваться только на личные ощущения, то такой способ температурного регулирования пола удобным назвать нельзя

Так, как в этом случае приходится ориентироваться только на личные ощущения, то такой способ температурного регулирования пола удобным назвать нельзя.

Индивидуальная регулировка

Корректирование температуры теплых полов в индивидуальном режиме реализуется с помощью специальных датчиков, которые расположены в каждой комнате. Индивидуальное регулирование отличается от группового. При первом способе климат по желанию устанавливается для каждого помещения отдельно, а при втором – для всей системы действует общий температурный режим.

Групповая регулировка

Данный способ практичен своей точностью показаний. В его основе лежит автоматическое осуществление понижения или повышения температуры пола, а также уменьшения и увеличения подачи воды (носителя тепла). В таком варианте регулирования применяются схемы климат и констант. При второй схеме работы используются клапаны с наличием термоголовок.

Если же требуется изменить температурный показатель, то система сузит или же расширит капиллярную трубку, которая отвечает за регулировку отверстия клапана. Длиться это будет до тех пор, пока не настроится удовлетворяющий режим.

Корректировка происходит в автоматическом режиме. Автоматика системы, в зависимости от того, на сколько градусов прогрет в помещении воздух, определяет ту температуру, которой необходимо достичь. Затем она подает сигналы на открытие либо закрытие клапана.

Комплексная регулировка

Комплексный способ регулировки водяного теплоносителя пола соединяет в себе 2 режима:

  1. индивидуальный,
  2. групповой.

Он позволяет осуществлять коррекцию температурных показателей как сразу во всем доме, так и в каждой его комнате отдельно.

Монтаж и настройка коллектора теплого пола – как выполнить

Где размещать коллектор

Рекомендуется размещать коллектор выше уровня всех подключенных контуров. Автоматические воздухоотводчики должны располагаться на гребенках, и быть в высшей точке всей системы отопления полами. Если не хотите чтобы полы не работали и завоздушивались, – нужно соблюдать уровень.

Расстояние от чистовго пола, до места подключения труб на гребенках должно быть таким, чтобы не создавалось препятствий для удобного подключения трубопроводов выходящих из стяжки.

Чаще коллекторы производителем собираются для подключения “слева”. При необходимости подключать “справа”, выполняется перестановка узлов изделия в соответствии с инструкцией.

Также может возникнуть необходимость в развороте насоса на 90 градусов, с тем чтобы уменьшить габаритный размер изделия. Обычно это нетрудно выполнить по инструкции.

Закрепление

Наиболее просто закрепляется коллектор с использованием специального шкафа, встраиваемого или навесного.

Используйте стандартные схемы крепления, предусмотренные производителем. Используйте специальный шкаф или стойки, щиты с виброгасящими амортизаторами.

Комплектация, конструкция коллектора

Рассмотрим монтаж коллектора на примере изделия одного из производителей.

Этот коллектор собран по распространенной схеме, включает в себя типовые узлы.

1. Циркуляционный насос.

После закрепления коллектора, к нему подключаются петли теплого пола и подводящие трубопроводы, при этом все клапана и краны должны быть закрыты.

Теплоноситель в системе

Важным вопросом являются недопущение проникновения в систему кислорода. Необходимо применять материалы, детали, узлы с минимальной проницаемостью для кислорода.

Как заполнить систему теплого пола

Заполнение системы теплого пола производится теплоносителем через сливные краны на коллекторе. Заполнение подключенных петель ведется поочередно.

Для этого поочередного открываются регулировочные клапаны (термостатический и балансировочный) только одного контура, при этом все другие клапаны на коллекторе должны быть закрыты.

Закрываются клапана байпаса 5, термостатический клапан 3, подстроечные клапана 2 и 4.

Рекомендуется провести гидравлические испытания всей системы теплого пола. Для этого давление в коллекторе и контурах поднимается не ниже менее 1,43 от рабочего, но не ниже 3 атм, в течении не менее 2 часов.

Настройка расхода в коллекторе по температуре теплоносителя

Ввод в эксплуатацию и первичная настройка коллектора теплого пола следующие

Клапан 2 полностью открытый.

3 полностью открытый.

4 полностью закрытый.

Насос 1 включенный.

В течении нескольких первых дней (а также в процессе эксплуатации) возможна донастройка системы клапаном 4 по ситуации и предпочтениям.

Установка, настройка насоса

В зависимости от требуемой производительности может быть установлен насос 15-40 для 2 – 6 коллекторов или 15-60 для 7 – 10 коллекторов.

Могут применяться как насосы без электронного управления, например UPS, так и современными с электронным управлением – ALPHA2L.

В первом случае настройки ограничены режимами “Фиксированная скорость”. В зависимости от отапливаемой площади возможно применение 1, 2 или 3 скорости, при этом разница температур между подачей и обраткой должна быть в пределе 5 – 10 градусов.

Как балансировать контура теплого пола

Балансировка коллектора (первичная настройка) осуществляется балансировочными клапанами. Она необходима для выравнивания падения давления между контурами и подачи в каждый контур необходимого количества теплоносителя.

Шестигранным ключем на 5 мм снимается крышка (А).

Для установки сервопривода на термостатический регулировочный клапан снимается ручка ручного управления (А), устанавливается на клапан кольцо адаптер (В), сервопривод вставляется в пазы кольца адаптера, регулировочное кольцо проворачивается по часовой стрелке до щелчка.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
