Для чего нужен байпас в системе отопления, установка байпасной линии

Особенности применения

Чаще всего байпасы используются для таких целей:

Обслуживание отдельных приборов без остановки всей системы. Если по каким-то причинам нужно снять оборудование в системе отопления или на линии водопроводной сети, например, для его ремонта или замены, следует просто перекрыть краны входа и выхода рабочего носителя и тогда жидкость пойдет по байпасу, а вы сможете без последствий демонтировать необходимый прибор.

Байпас в системе отопления

Усовершенствование работы однотрубной схемы отопления. Главный минус однотрубной системы – неравномерное распределение теплоносителя: так как батареи здесь подключены последовательно, то по мере движения рабочая жидкость остывает и последним приборам достается уже почти холодный носитель. Чтобы этого избежать, перед каждым радиатором устанавливается байпас – благодаря ему определенная часть носителя двигается в обход батарей и в результате доходит горячей даже к дальнему прибору.

Совет. Аналогичным образом можно регулировать теплоотдачу радиаторов и в двухтрубной системе – просто перекройте кран в выбранном месте, и горячий носитель будет двигаться в те зоны, которые действительно нуждаются в обогреве.

Поддержание работы системы отопления без электропитания. Если в системе используется электрический насос, то, логично, что при отключении электропитания, он перестанет работать и остановит процесс отопления. Но байпас спасет и в этой ситуации: перекрыв подающий кран насоса и пустив ход носителя через перемычку, можно активизировать естественную циркуляцию жидкости и восстановить работоспособность системы.

Как работает байпас смесительного узла TIM JH-

Казалось бы: устанавливаем тепловую мощность смесительного узла на максимум, полностью закрывая прорезь байпаса — и все.

Но расходомеры коллектора теплого пола позволяют узнать, что байпасом регулируется не только тепловая мощность. При закрытии байпаса полностью поплавки расходомеров резко всплывают.

Оказывается, что расход воды через контура отопления при полностью открытом байпасе более чем в два раза больше, чем при полностью закрытом.

Это не удивительно — прокачивание воды сквозь камеру смешения требует затрат мощности насоса, что сказывается на скорости потока воды.

https://youtube.com/watch?v=-9fwqhEX2R4

При максимальной тепловой мощности смесительного узла скорость потока воды по контурам теплого пола минимальна. Для равномерного прогрева всего контура теплого пола может быть потребуется включение насоса на вторую скорость,что увеличит шум системы отопления.

Выяснилось, что в моей системе достаточно минимальной тепловой мощности смесительного узла, чтобы обеспечить на подающем коллекторе температуры теплоносителя 32 градуса при открытых всех направлениях отопления теплым полом даже при старте холодного теплого пола.

Байпас и циркуляционный насос

Системы отопления с принудительной циркуляцией теплоносителя отличаются более высокой эффективностью. Они обеспечивают равномерное и быстрое распределение тепла по всей системе отопления

Применяя насосы, необходимо обязательно уделять внимание наличию байпасных линий. Байпас для циркуляционного насоса с обратным клапаном позволит:

Если при подключении радиаторов применение крана на байпасе запрещено, то здесь он необходим – для обеспечения нормальной принудительной циркуляции.

  • Мгновенно переключаться с принудительной циркуляции на естественную – это необходимо при отключении электроэнергии;
  • Оперативно менять сломанные насосы без остановки контура;
  • Предотвратить движение теплоносителя в обратную сторону – за это отвечает обратный клапан.

Переключение с одного вида циркуляции на другой выполняется с помощью запорной арматуры. Два крана ставятся на участок с насосом и один – непосредственно на сам байпас.

Устанавливая в системе отопления байпас с насосом, мы получим возможность быстро менять насосные узлы при их поломке. Типичный тому пример – самый разгар зимы, а насос вдруг начал гудеть, распространяя гудение по металлическим трубам на весь дом. Поверьте, хорошего в такой ситуации мало. Во-первых, назойливое гудение действует на нервы. А во-вторых, неисправный насос может в любое время «встать» намертво, из-за чего контур окажется неработоспособным.

Разновидности байпасов

Существует несколько разновидностей байпасов для использования в отопительных системах.

Нерегулируемый

Выполняется в виде шунтирующей перемычки-обвода. Запорно-регулирующая арматура (кран или обратный клапан) на перемычке отсутствует.

Принцип действия

  • Часть горячего ТН, прошедшая через обвод, подмешивается к потоку на выходе батареи и повышает температуру ТН, поступающего на вход следующей батареи.
  • При выходе из строя отопительного прибора поток ТН идет в обход батареи, сохраняя циркуляцию.

Особенности

  • При вертикальной разводке диаметр обвода на шаг меньше диаметра подводящих труб.
  • При горизонтальной разводке обвод по диаметру совпадает с подающей трубой, а диаметр отводов вверх по батарее на шаг меньше (нагретый ТН стремится вверх).
  • Устанавливают по возможности ближе к батарее (рядом с отсечными кранами).

Управляемый вручную: что это такое

Для ручного регулирования потока ТН через байпас на нем устанавливается либо шаровой кран для перекрытия, либо трехходовой кран в месте пересечения обвода и подающей трубы к радиатору.

Принцип действия

Трехходовой кран имеет три положения:

  1. перекрывает обвод и направляет весь поток ТН в радиатор;
  2. перекрывает подвод к радиатору и открывает обвод для потока ТН (положение для ремонта или замены радиатора);
  3. открывает для ТН оба пути: к батарее и по обводу.

Особенности

  • Кран на байпасе рядом с батареей устанавливают обычно с целью перекрытия перемычки при плохо греющем радиаторе. Но такое решение технически неграмотно — поток через обвод приблизительно равен потоку через одну секцию радиатора, поэтому значительного повышения температуры батареи не произойдет.
  • В частном доме шаровой кран устанавливают параллельно с ЦН на трубе обратки. Кран закрыт при работе насоса, и открывается вручную при выходе насоса из строя или при его замене для восстановления циркуляции.

Внимание! В многоквартирном доме с однотрубной системой кран на радиаторном байпасе устанавливать запрещено. Он может привести к нарушению циркуляции и пониженной температуре теплоносителя, поступающего в соседние квартиры

Автоматический, как работает с насосом

Устанавливается параллельно с ЦН. На шунтирующей трубе монтируется обратный клапан для автоматического восстановления циркуляции через обвод при остановке ЦН.

Принцип действия

Байпас с дифференциальным (шариковым) клапаном устанавливают параллельно с ЦН на вертикальной трубе подачи теплоносителя от котла.

При работе насоса часть потока прижимает резиновый шарик к воронке и закрывает проход ТН по шунтирующему трубопроводу.

При выключении насоса шарик поднимается под давлением потока ТН по трубе подачи и открывает проход для ТН по байпасу.

Байпас с лепестковым обратным клапаном устанавливают параллельно насосу на горизонтальной трубе обратки (в гравитационной системе). Шторка (лепесток) клапана прижимается к уплотнителю под действием потока от насоса, закрывая байпас. При остановке насоса лепесток отходит от уплотнителя (открывается) под действием гидравлического давления обратки, восстанавливая циркуляцию.

Важно! Требуется периодически проверять работоспособность обратного клапана, чтобы он не забился отложениями и грязью. Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре.

Об ответственности за установку вентиля на байпасе

Получив десяток жалоб, представителя жилищно-эксплуатационной службы придут с проверкой, и быстро обнаружат проблему. Собственника квартиры обяжут устранить неполадки в системе за свой счет. Вполне возможно, что вина за низкую температуру в батареях лежит на самой ЖЭКе или компании, обеспечивающей технический ремонт. Но все обвинения будут направлены в сторону человека, установившего кран на байпасе, нарушающий тепловой баланс. Если несколько человек установят такие краны, это приведет к отопительному коллапсу. Пострадать может весь дом. Конструкция некоторых многоэтажных домов предполагает следующие: теплоноситель может подниматься в одном стояке, проходить по техническому этажу, и опускаться в другом, таким образом, непрерывно циркулируя. Поставив заслон в одной точке системы, жилец нарушает тепловой баланс сразу в двух стояках. Другой стояк вполне может находиться в той же квартире. В результате получится следующая ситуация: одна батарея, расположенная в гостиной, греет лучше, другая, находящаяся в соседней комнате или на кухню, хуже.

Байпас в обвязке радиатора отопления

При установке перемыкающего узла соблюдают следующие основные правила:

  • Перемычку располагают как можно ближе входным радиаторным штуцерам — это способствует более эффективному нагреву теплообменников в результате прохождения через них больших объемов теплоносителя.
  • На входе и выходе батарей необходимо разместить запорные шаровые краны, позволяющие отключить их от сети для профилактических и ремонтных работ без слива теплоносителя и прекращения обогрева.
  • При использовании для обогревания индивидуальных жилых домов трубопроводов из современных материалов — металлопластика или полипропилена, лучше установить в обводной байпас регулирующий вентиль. С его помощью можно уменьшить поток, проходящий через перемычку, а также отрегулировать температуру нагрева всех радиаторов в магистрали за счет изменения сечения ее проходного канала.

Рис. 8 Примеры установки регулирующего вентиля между байпасом

Для чего требуется байпас на радиаторе

Как отмечалось ранее, использование байпаса с радиаторами отопления эффективно только в однотрубных схемах, деталь позволяет добиться более равномерного нагрева всех теплообменных агрегатов. Также присутствие байпаса позволяет подавать воду на последующие теплообменные приборы при выходе из строя или отключении одного из них.

С помощью установленного в перемычку крана можно отрегулировать вручную систему таким образом, чтобы все радиаторы равномерно нагревались. Для этого сечение перемыкающего байпаса к ближайшим к котлу теплообменникам увеличивают, а у самых отдаленных радиаторов уменьшают, управляя таким образом проходящим через батареи потоком.

Рис. 9 Обвязка радиатора полипропиленовой и металлопластиковой трубой

Самостоятельный монтаж байпаса в радиаторной обвязке

Перед тем, как установить байпас, можно рассмотреть заводские образцы — промышленностью выпускаются готовые изделия для радиаторных теплообменников, в которых расстояние между соединительными входными штуцерами соответствует стандартному осевому размеру от верхней и нижней точек подключения радиаторов.

Задача, как сделать байпас на систему отопления, имеет разные решения в зависимости от материала используемых труб. Обычно самостоятельный монтаж данного элемента не вызывает особых трудностей у любого хозяина (за исключением полипропиленовых труб), имеющего минимальные сантехнические навыки и необходимый инструмент (нужно один или два разводных ключа).

На рис.8 показана установка байпаса в водопроводную линию из полипропилена, который подключен к стояку 1 через переходные муфты 2. Байпас 6 подключается через тройник 4, соединенный с магистралью участками труб 3 и 5. К терморегулятору 10, соединенному с радиатором 8 посредством американки 9, трубный отрезок из полипропилена подключается при помощи фитингового переходника с металла на полипропилен 7, аналогичным образом происходит соединение линии с перекрывающим вентилем 11.

В данной схеме все трубы имеют одинаковый наружный размер, поэтому работа такой конструкции неэффективна (внутреннее канальное сечение патрубка-байпаса в однотрубной подводке должно быть меньше), для ее нормальной работы необходима врезка регулирующего вентиля в участок 6, уменьшающая проходное канальное отверстие.

Аналогичным образом монтируют  перемычку-байпас на батарее при использовании металлопластика, наиболее быстро конструкцию можно собрать, используя компрессионные фитинги (рис.8).

Следует отметить, что в схеме на рис. 8 трубные отрезки 5 не обязательны, тройник можно присоединить непосредственно к шаровому крану и терморегулятору, удлинив участок 3.

Если в обогреве для подводки воды используют металлические трубы, перемычку-байпас можно разместить непосредственно вблизи кранов на входных и выходных батарейных штуцерах, подключив к ним два тройника. Диаметр перемычки-байпаса несложно сделать меньше главной магистрали перемыкающей трубой малого сечения, запорный вентиль при этом ставить в перемычку не обязательно.

Рис. 10 Параллельная байбасная ветвь в цепи циркуляционного насоса

Установка байпаса на радиаторе в однотрубное отопление

Многоэтажки, заселенные еще в советские времена, имеют однотрубное отопление на базе вертикальных стояков, присутствующих во всех квартирах. Здесь распределение теплоносителя обеспечивается благодаря высокому давлению и усиленной скорости потока среды.

Подключение радиаторов с байпасом в однотрубной системе отопления

В таком сценарии обе подводки – это элементы соединения радиатора с единственной магистралью, между ними и врезается байпас. Перемычка имеет небольшое смещение относительно оси стояка, благодаря чему вода попадает в батарею, а не течет по легкому пути. Решение работает следующим образом:

  1. Поток горячей воды на подходе к первому элементу обогрева делится на две части – первая поступает в радиатор, вторая затекает в байпас.
  2. После охлаждения первого потока на пару градусов происходит смешение обеих частей, далее половина направляется в магистраль. В результате образовавшаяся смесь обладает температурой примерно на градус ниже той, что была изначально.
  3. Этот процесс последовательно происходит во всех отопительных приборах. Все потребители сети получают заданное количество тепловой энергии (в идеале в равной мере), потому что насосы прогоняют по магистралям большие объемы воды, нивелируя температурные перепады между первым и последним звеном.

Подобное решение принято использовать в двухэтажном жилом строительстве. Несмотря на то, что вертикальный стояк обслуживает только пару радиаторов, верхний желательно оснащать байпасом. Причина – несоразмерность производительности бытовых и промышленных циркуляционных насосов.

Если исключить прямую байпасную перемычку, полный объем носителя, пройдя через батарею, остынет сильнее, чем в описанной схеме. Разница температур приведет к тому, что в каждую следующую квартиру будет поступать все меньше тепловой энергии, крайняя практически не будет прогреваться.

Именно поэтому байпас так важен при обустройстве вертикального однотрубного теплоснабжения. Двухтрубные разводки основываются на самостоятельных магистралях для остывшей и горячей среды, здесь перемычка не нужна.

Небольшая мощность циркуляционного насоса, установленного в загородном доме, компенсируется большими пропускными способностями и диаметром трубопровода.

Схема подключения

Чтобы байпас работал как следует, его нужно не только правильно выбрать, но и грамотно установить. Обычно делают подсоединение одного края обходной трубы к патрубку подводки, а другого – к отводному контуру. Участок от байпаса до вводного отверстия оснащается запирающими деталями, которые или окончательно переводят поток в другую сторону, или разделяют его на две части. Чтобы можно было полностью перекрыть подачу жидкости на оборудование, кран монтируют еще на отводном патрубке. Самый простой вариант – патрубок с тройниками, подключаемыми с той и другой стороны.

Такие неуправляемые байпасы имеют непрерывно открытый просвет. В большинстве случаев подобные аппараты нужны для подачи воды на радиаторы. Поскольку она неизменно движется по маршруту, имеющему минимальное гидравлическое сопротивление, сечение на вертикальных изделиях должно быть меньшим, чем у основных магистралей. Байпасы, предназначенные для нижних разводок, формируют с тем же диаметром, что и на главном участке, и только отводной патрубок уменьшают. Рекомендуется время от времени прокручивать шаровые краны, чтобы исключить блокировку их при длительном простое.

Кроме расчета расстояния, нужно учесть и тот факт, что запорная арматура не может ставиться на обводных перемычках в многоэтажных домах

При неосторожном обращении или автоматическом срабатывании иные потребители тепла могут быть отключены от магистрали. А вот рядом с насосом, обеспечивающим циркуляцию, такое оборудование должно ставиться обязательно. Радиаторы, подсоединяемые в коллекторные и двухтрубные варианты разводки, не должны подключаться к байпасам, поскольку никакого смысла в этом нет

Насосы к байпасу подсоединяют, если система рассчитана на движение воды естественным течением

Радиаторы, подсоединяемые в коллекторные и двухтрубные варианты разводки, не должны подключаться к байпасам, поскольку никакого смысла в этом нет. Насосы к байпасу подсоединяют, если система рассчитана на движение воды естественным течением.

В таких случаях особое значение имеют:

  • коллектор для разгона;
  • соблюдение проектных уклонов магистрали;
  • необходимый просвет любой трубы.

Выбор разводки определяется тем, есть ли свободное место. Байпас при создании теплого пола представляет собой составную часть смесителя. Чтобы подготовить теплоноситель, нужно применять смешивающий блок с трехходовыми клапанами, пропускающими строго ограниченный объем воды. Прочая часть ее выводится через байпас, после смешивания с покинувшей коллектор холодной жидкостью, движется потом в сторону котла. Особое значение имеет байпас в отопительной магистрали, куда горячую воду подает твердотопливный котел.

Там он помогает сделать малый циркуляционный контур в обвязке. Обводной канал подсоединяют к подающей линии с наиболее нагретой водой; другой участок подключается к трехходовому клапану возвратной линии. Поэтому в котел возвращается вода, которая прогрета самое меньшее до 50 градусов. Мотив подобного решения – профилактика бурной коррозии, которая часто настигает котлы, работающие от дров или угля. Отдельно стоит сказать о тупиковой системе отопления и о введении байпасов в нее.

Тупиковый вариант является одним из разновидностей двухтрубного контура. Кольца, которые используются для циркуляции, имеют самую разную длину. Конфигурация их делится на вертикальный и горизонтальный форматы. Вертикаль создается путем включения каждого прибора в ориентированный сверху вниз стояк. Чем ближе к нему кольца, тем они короче; оборотной стороной такого решения становится неоднородность в скорости обращения воды.

Потому в чистом виде подобная система не способна прогревать части дома совершенно одинаково. Практичность под вопросом, и это решение приемлемо (не более) лишь в многоквартирном доме. Горизонтальная тупиковая система формируется, если к отопительным аппаратам подсоединяется прямой и возвращающий трубопровод. Габариты связывающих узлов и самих труб оказываются совершенно одинаковы, что существенно упрощает работу проектировщиков, монтажников. Кроме того, горизонтальное исполнение понижает расход материалов, но несколько затрудняет балансировку работы радиаторов.

В любом случае, из источника тепла выводится доминирующая труба. По ней разогретая жидкость проникает в компенсирующий бак, где есть слив и сигнализирующий патрубок. Байпас монтируется либо на вводе в котел, либо на выводе из него. Это определяется предписаниями проекта. Бачок служит для вывода верхнего трубопровода, от которого уже устремляется жидкость по разводке в сторону отдельных радиаторов.

Как правильно сделать установку своими руками

Из материалов потребуется:

  • сгон 1+14″ 200 мм в сборе с муфтой и контргайкой — 1 шт.;
  • резьбовые отводы 34″ — 2 шт.;
  • шаровой кран 34″ — 2 шт.;
  • грязевик 34″ — 1 шт.;
  • уголки 34″ — 2 шт.;
  • циркуляционный насос 34″— 1 шт.;
  • шаровой кран 1+14″ — 1 шт.;

Процесс монтажа:

  1. Собрать обвязку ЦН (насос, уголки, краны, грязевик, резьбовые отводы).
  2. Разрезать сгон на две половинки примерно в середине центрального участка (без резьбы).
  3. Обе половинки подсоединить к крану 1+14″.
  4. Разметить и выполнить отверстия на половинках сгона под отводы 34″ к ЦН.
  5. Разобрать собранную обвязку ЦН.
  6. Приварить отводы 34″ к половинкам сгона.
  7. Окончательно собрать обвязку ЦН с герметизацией резьбовых соединений.
  8. Регулировкой муфты сгона выставить расстояние, достаточное для установки ЦН с прокладками (сам насос не устанавливать). Запаковать муфту и законтрить контргайкой.
  9. Вырезать из трубы обратки участок (для приварки байпаса).
  10. Приварить собранный обвод к участку трубы обратки.
  11. Установить ЦН.

Нужен обратный ли клапан

Клапан нужен при монтаже шунтирующей перемычки с ЦН в гравитационной системе отопления для автоматического запуска естественной циркуляции при выключении ЦН.

Байпас в системе отопления: что это такое?

Байпас – это перемычка, включающая участок трубы, монтирующаяся в определенных местах обвязки. Чтобы больше узнать о том, что такое байпас в отоплении, стоит  учитывать, что данный конструкционный элемент чаще востребован в однотрубных схемах. В них перемещение теплоносителя выполняется от одного прибора отопления к другому с последующим возвратом остывшей жидкости в коллектор.


На схеме показана работа байпаса в однотрубной системе

Механизм монтируется на радиаторе между входом и выходом. Это приспособление перепускает через себя часть жидкости для регулирования расхода на конкретном приборе. При этом нет необходимости в полном отключении конструкции.

Монтаж байпаса предусматривает следующие положительные стороны:

  • поддерживание температурного режима с помощью контроля расхода жидкости;
  • выполнение ремонта в работающей системе;
  • экономию теплоносителя;
  • повышение производительности системы.


Устройство насосно-смесительного узла

На подобное оборудование должны быть определенные сертификаты. Перед покупкой стоит осмотреть изделие на наличие коррозии, вмятин или сколов. Места резьбы должны хорошо закручиваться и легко откручиваться.


Схема отопления с насосным оборудованием, радиатором и другими элементами

https://youtube.com/watch?v=m2jLKTaaU24

Виды байпаса в системе отопления.


Помимо того, что установка запорной арматуры производится на входных и выходных патрубках, она так же устанавливается и на байпасе. Существуют следующие типы байпасов, в отличие от типа арматуры:

Нерегулируемая обводная труба

Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.

При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.

Байпас с ручным управлением

Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.

Автоматический байпас

Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:

Клапанный автоматический байпас


Включает в себя шаровой кран, который почти полностью не создаёт сопротивления свободному току жидкости через трубу в свободном режиме. Во время включения насоса скорость течения возрастает. Жидкость из выходного отверстия трубы направляется в магистраль и начинает течь в 2 направлениях. Во время движения по прямому пути никаких препятствий не возникает, а при движении назад теплоноситель утыкается в обратный клапан. Из минусов подобного вида байпаса следует отметить его повышенную чувствительность к загрязненной воде. В случае попадания даже мелкого мусора подобная система может сломаться.

Инжекционный автоматический байпас

В основу инжекционного автоматического байпаса положен принцип гидроэлеватора. На главной магистрали устанавливается насосный узел расположенный на более узкой трубе обводки. Концы обводной трубы частично заходят в главную магистраль. Поступление жидкости во входной патрубок создаётся за счёт возникновения около него области разряжения. Эта область возникает за счёт насосного узла. Из выходного патрубка теплоноситель выходит под давлением с ускорением. За счёт этого обратное течение жидкости исключается. В том случае, если насосный узел не работает, вода самотёком идёт через байпас.

Рекомендации по установке байпаса

При монтаже обводного трубопровода следует учитывать несколько важных нюансов:

  • Байпас можно изготовить своими руками из трубопровода, или же приобрести готовое приспособление.
  • Рекомендуется устанавливать обводной трубопровод одновременно с монтажом системы водоснабжения или водяного отопления.
  • Диаметр байпаса должен быть меньше диаметра основного трубопровода.
  • Установку резервного отвода следует производить как можно дальше от стояка.
  • В зависимости от материала, из которого он изготовлен, монтаж байпаса можно проводить как с помощью сварки, так и посредством муфтового соединения.

В качестве примера, как может быть установлен байпас в доме, рассмотрим монтаж перемычки перед входом в полотенцесушитель

Это приспособление крайне важно, если потребуется снять само оборудование, не прибегая к отключению стояка. Также наличие байпаса полезно, если требуется уменьшить давление в трубе сушителя, и поддерживать определенный режим сушки

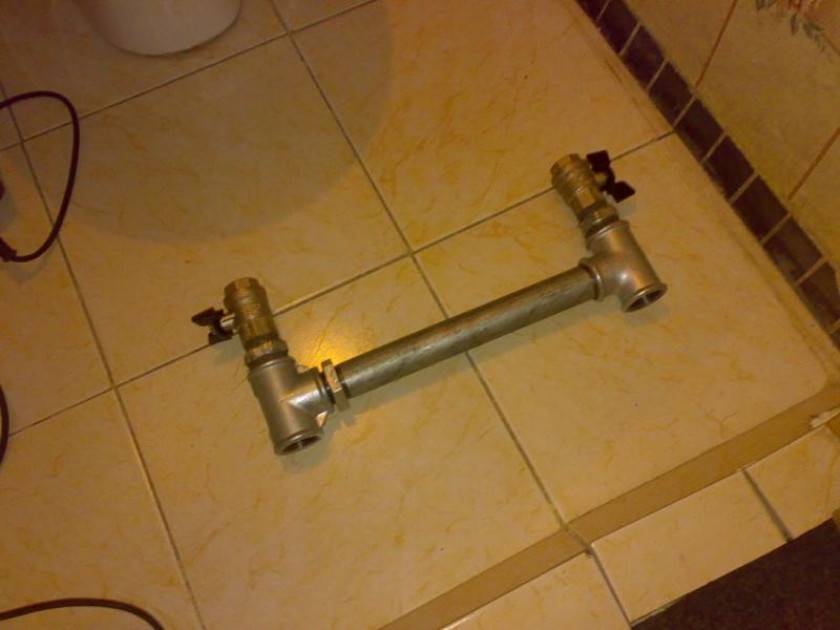

Краткая инструкция по установке байпаса на полотенцесушитель, подключенный к трубе ГВС:

Герметизация резьбовых соединений паклей Сантехническая нить для уплотнения соединений Фум-лента в качестве герметика

Между подводящим и отводящим трубопроводом устанавливается перемычка.

Перемычка для полотенцесушителя

Там, где она соединяется с полотенцесушителем, врезаются краны (или используется готовый байпас с установленными вентилями).

Установленный байпас

  • На стене закрепляется полотенцесушитель.
  • Он соединяется с вентилями.

Установленный полотенцесушитель с байпасом, зафиксированным между трубами стояка с помощью сварки

Полотенцесушитель с байпасом, установленным посредством тройников

Оборудование с отводом, позволяющим более полноценно функционировать полотенцесушителю, установлено.

Может быть полезным видео в этой статье.

Подключение полотенцесушителя с байпасом нельзя отнести к сложным технологически операциям, но требуется соблюдать правила, чтобы не свести на нет затраченные усилия.

Что представляет собой байпас?

Байпас, или байпасный обвод – это трубопровод, который служит для организации протока теплоносителя в обход определенного участка отопительной магистрали, либо параллельно ему.

Чаще всего на этом участке установлено какое-либо оборудование. Один конец обводной трубы подключают к подводящему патрубку, второй – к отводящему.

Между байпасом и входным отверстием огибаемого прибора устанавливают запорную арматуру. Она позволяет полностью перенаправить поток воды по альтернативному пути, либо регулировать количество поступающей к устройству жидкости.

Для возможности полного отключения оборудования устанавливают кран и на отводящем патрубке – между выходным отверстием прибора и байпасом.

Галерея изображений

Фото из

Байпас установлен перед отопительным прибором

Регулирующая ароматура и байпас

Трехходовый кран с сервоприводом

Применение байпаса в установке насоса

Импровизированный байпас для группы безопасности

Вариант установки отсекающих участков

Приспособление заводского исполнения

Обводной участок из полипропиленовых элементов

Это интересно: Печь из металла своими руками — варианты из трубы и чугунной ванны в том числе, схема, пошаговая инструкция с фото и видео

Общие правила монтажа байпасов

Врезка узлов этого типа в систему отопления должна производиться, конечно же, с точным соблюдением всех положенных технологий. Монтируют байпасы с учетом следующих правил:

  • использоваться под обходной узел должен отрезок трубы с диаметром на размер меньшим диаметра основной магистрали;
  • в местах сварки в байпасе не должно быть перфораций;
  • резьбовые соединения не должны прокручиваться;
  • в многоквартирных домах установка крана на сам байпас запрещается.

В частных домах производить врезку запорно-контролирующей арматуры непосредственно в саму обводную перемычку разрешается. Однако в данном случае использовать рекомендуется все же не шаровые краны, а игольчатые. Арматура такой конструкции позволяют выполнять гораздо более точную настройку тока теплоносителя.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
